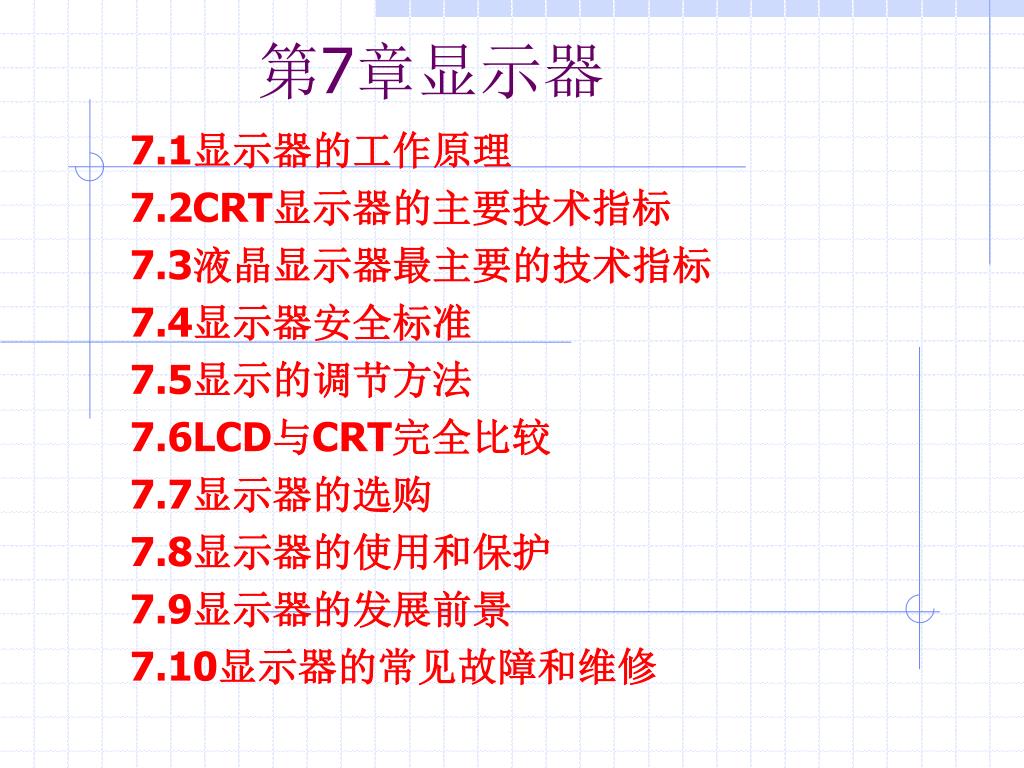

  1. 第7章显示器 7.1显示器的工作原理 7.2CRT显示器的主要技术指标 7.3液晶显示器最主要的技术指标 7.4显示器安全标准 7.5显示的调节方法 7.6LCD与CRT完全比较 7.7显示器的选购 7.8显示器的使用和保护 7.9显示器的发展前景 7.10显示器的常见故障和维修

  2. 7.1显示器的工作原理 1.CRT显示器的工作原理

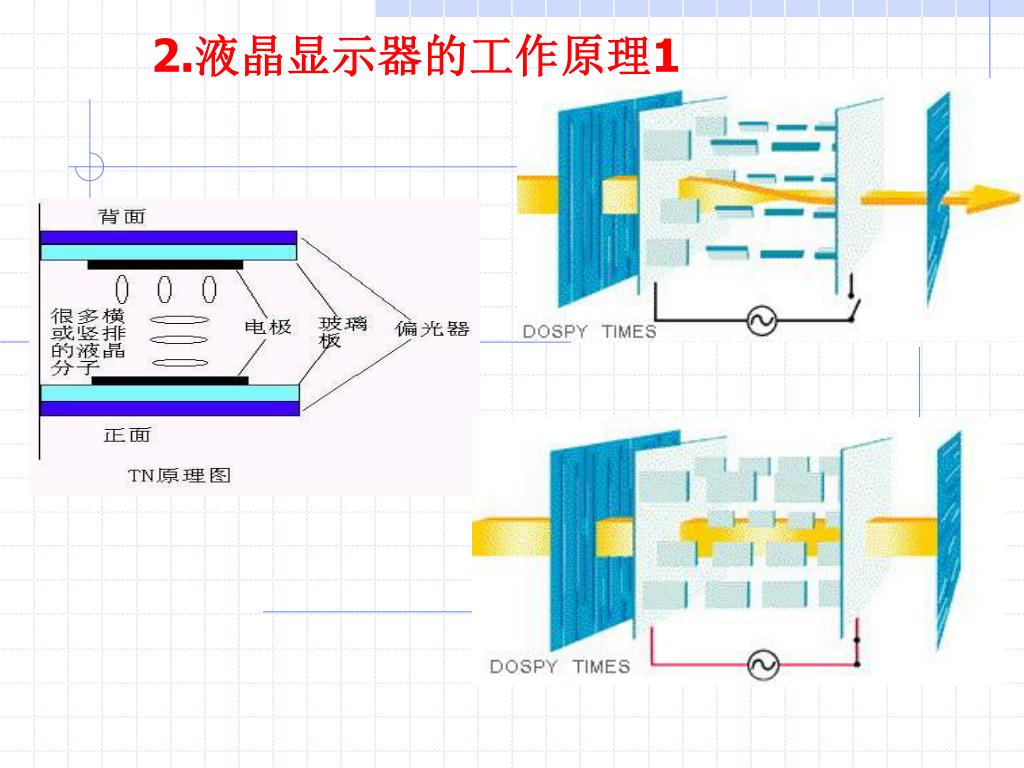

  3. 2.液晶显示器的工作原理1

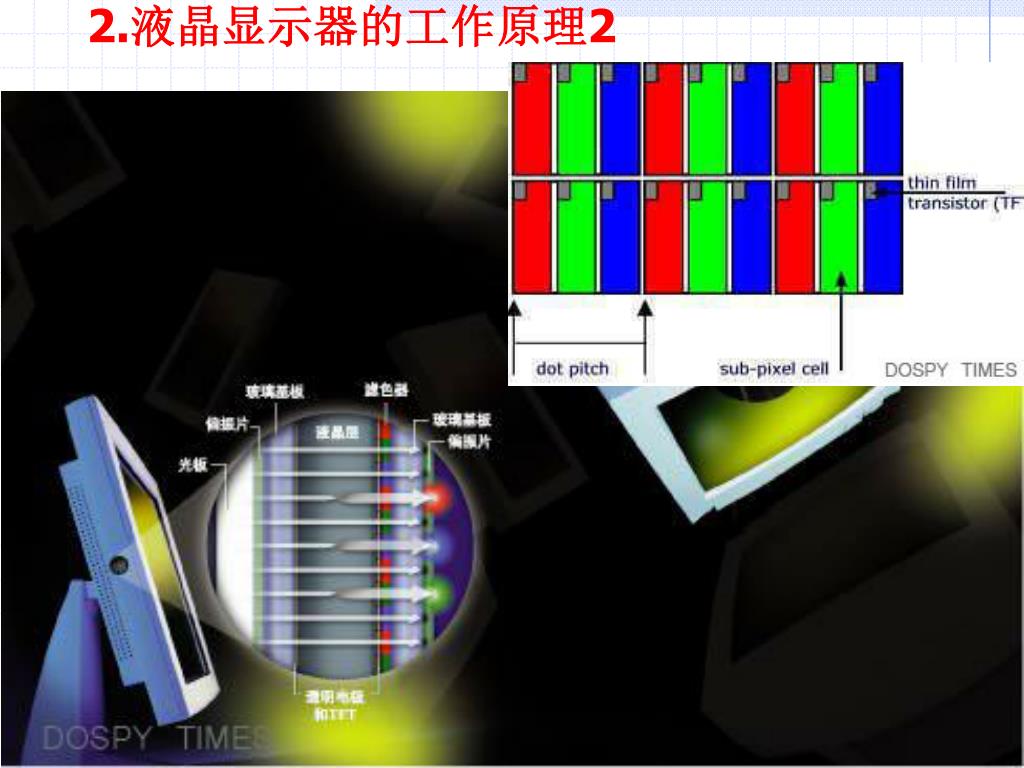

  4. 2.液晶显示器的工作原理2

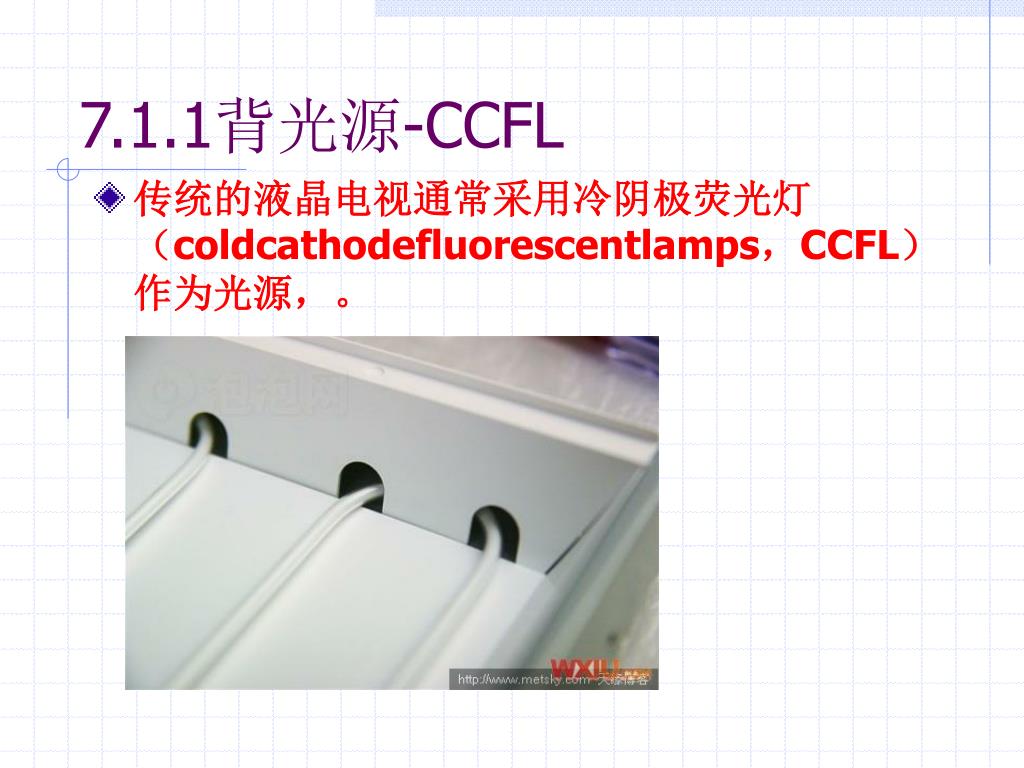

  5. 7.1.1背光源-CCFL • 传统的液晶电视通常采用冷阴极荧光灯（coldcathodefluorescentlamps，CCFL）作为光源，。

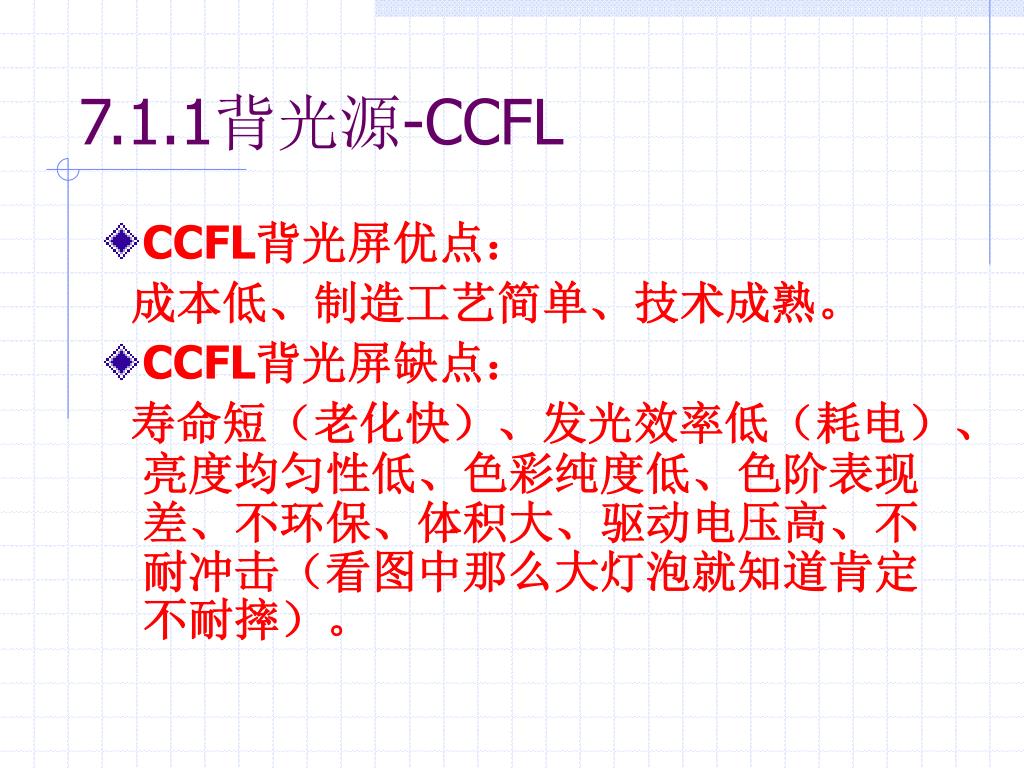

  6. 7.1.1背光源-CCFL • CCFL背光屏优点： 成本低、制造工艺简单、技术成熟。 • CCFL背光屏缺点： 寿命短（老化快）、发光效率低（耗电）、亮度均匀性低、色彩纯度低、色阶表现差、不环保、体积大、驱动电压高、不耐冲击（看图中那么大灯泡就知道肯定不耐摔）。

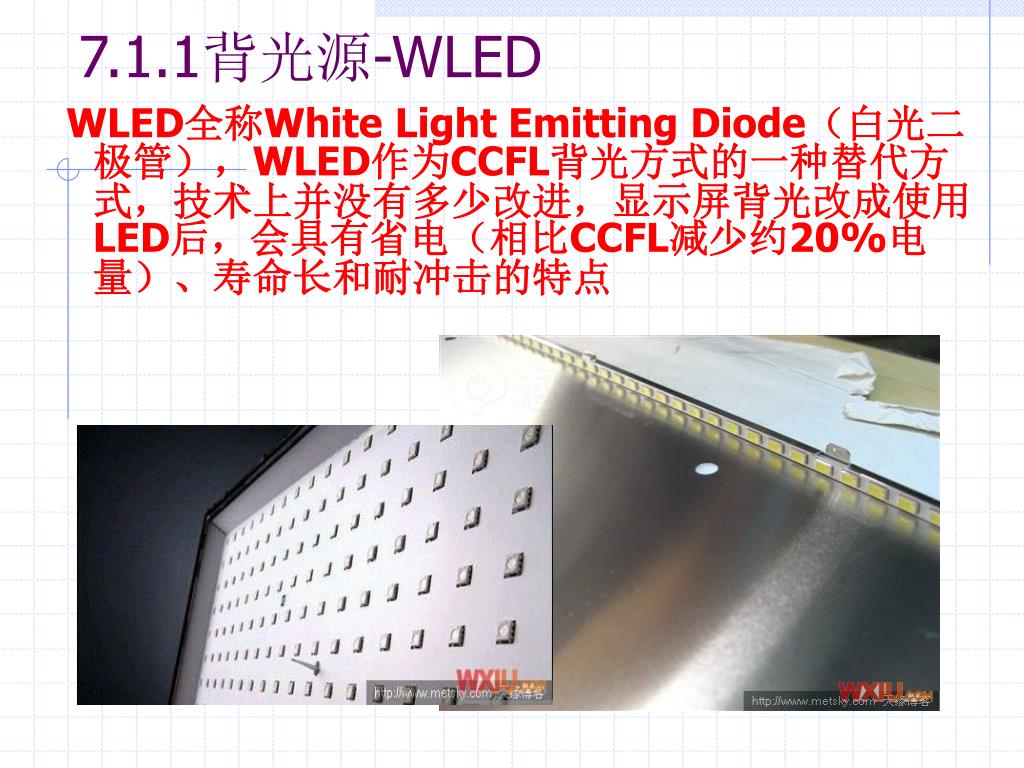

  7. 7.1.1背光源-WLED WLED全称White Light Emitting Diode（白光二极管），WLED作为CCFL背光方式的一种替代方式，技术上并没有多少改进，显示屏背光改成使用LED后，会具有省电（相比CCFL减少约20%电量）、寿命长和耐冲击的特点

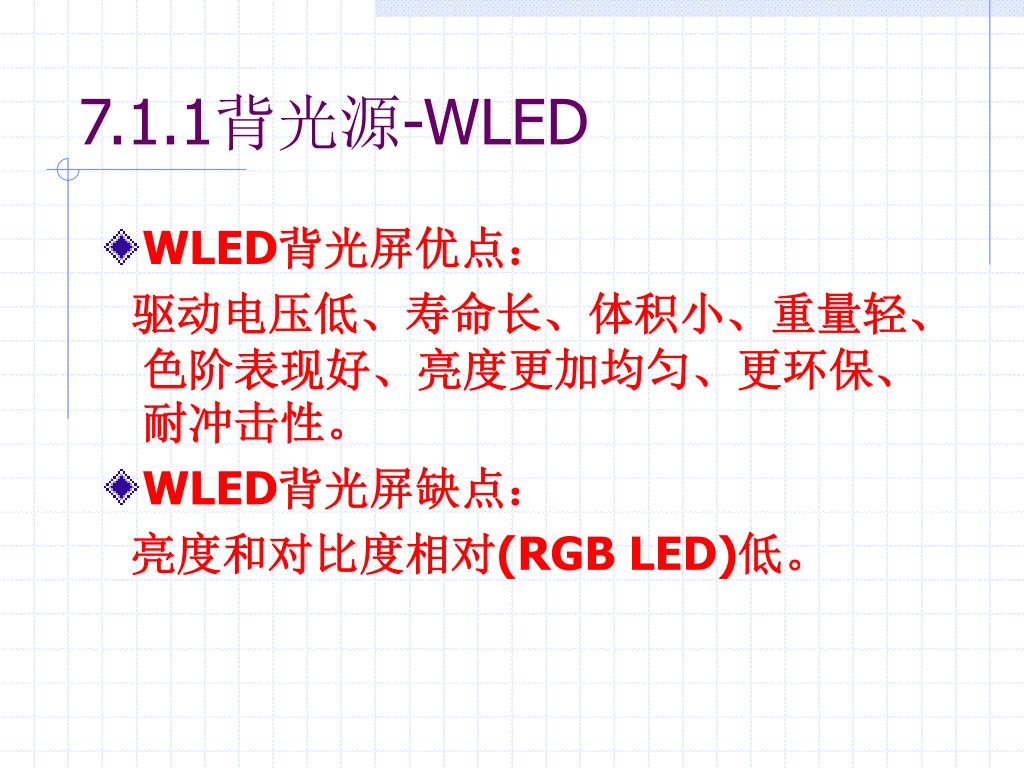

  8. 7.1.1背光源-WLED • WLED背光屏优点： 驱动电压低、寿命长、体积小、重量轻、色阶表现好、亮度更加均匀、更环保、耐冲击性。 • WLED背光屏缺点： 亮度和对比度相对(RGB LED)低。

  9. 7.1.2背光源-RGB LED 背光放大图 效果对比

  10. 7.1.2背光源-RGB LED • RGB LED背光屏优点： 体积小、重量轻、更高的效率、更好的流明维持、更好的亮度和对比度。 • RGB LED背光屏缺点： 制造成本高、色离散性、色彩偏移等现象，是使用RGB LED无法避免的问题，不管技术如何发展，RGB调和出来的白色跟WLED的白色总是会有差异。另外RGB LED背光还会遇上响应时间问题

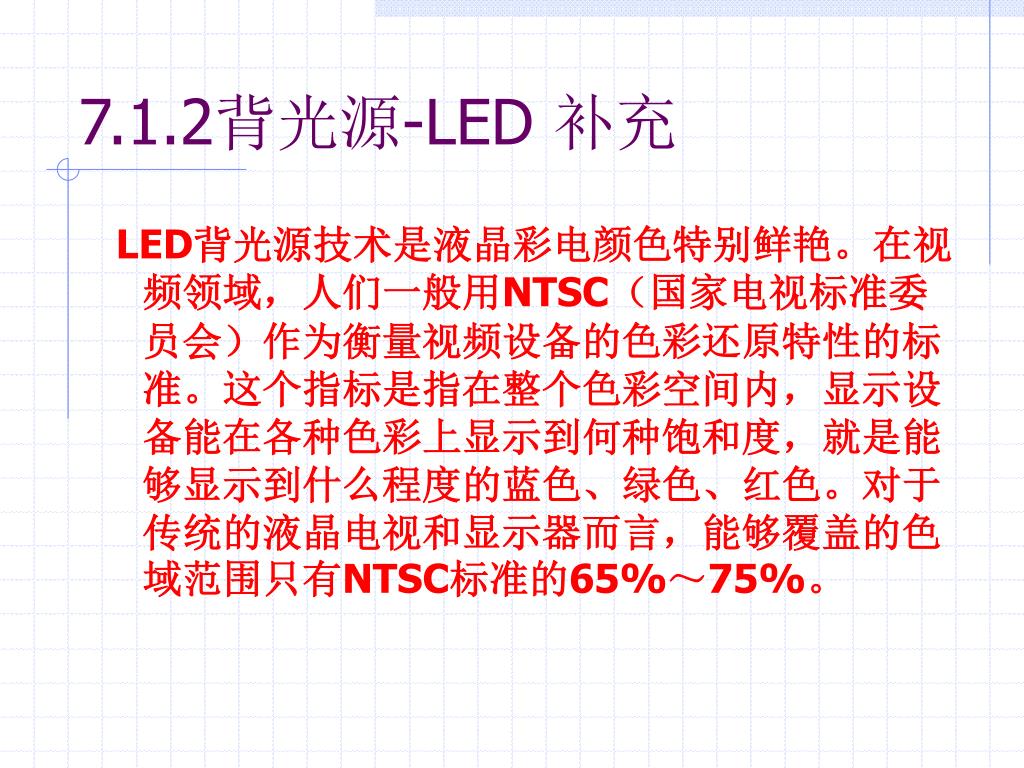

  11. 7.1.2背光源-LED 补充 LED背光源技术是液晶彩电颜色特别鲜艳。在视频领域，人们一般用NTSC（国家电视标准委员会）作为衡量视频设备的色彩还原特性的标准。这个指标是指在整个色彩空间内，显示设备能在各种色彩上显示到何种饱和度，就是能够显示到什么程度的蓝色、绿色、红色。对于传统的液晶电视和显示器而言，能够覆盖的色域范围只有NTSC标准的65%～75%。

  12. 7.1.3背光源-LED:色域1

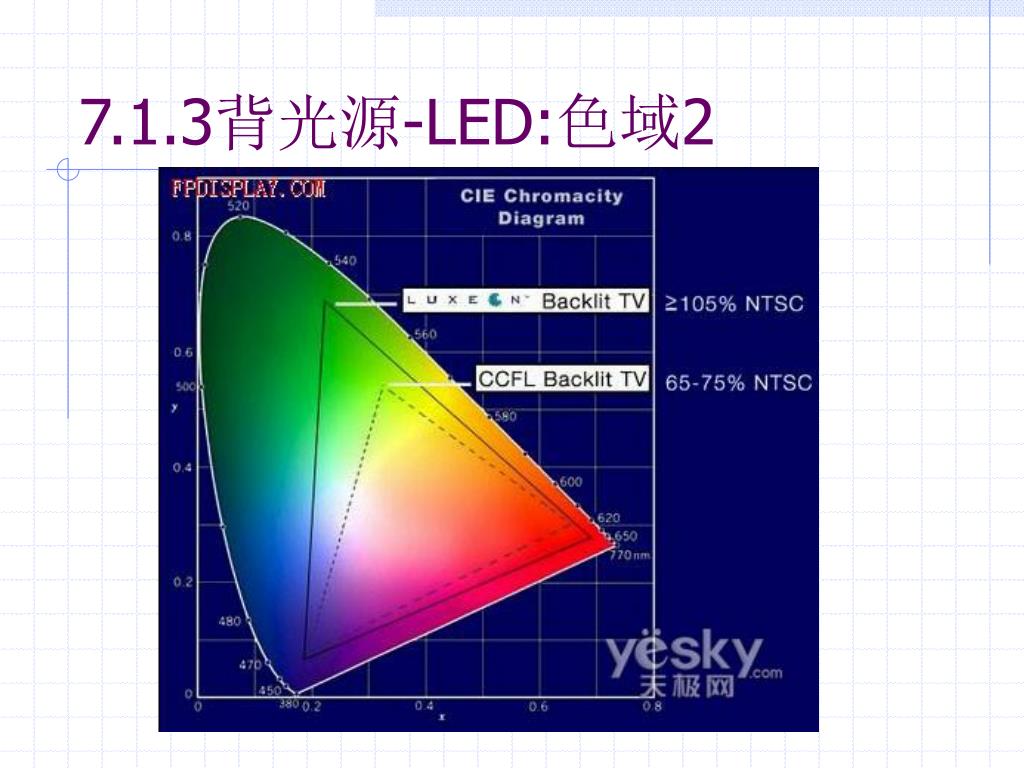

  13. 7.1.3背光源-LED:色域2

  14. 7.1.4 CCFL与LED的比较 • CCFL LED • 色域 72% 105% • 色温 固定 可变 • 频闪驱动 需要 不需要 • 上升/下降沿时间 500毫秒 20纳秒 • 寿命 5万小时 10万小时 • 功耗 110瓦 415瓦 • 厚度 32.5毫米 45毫米灯 • LED数量 16455

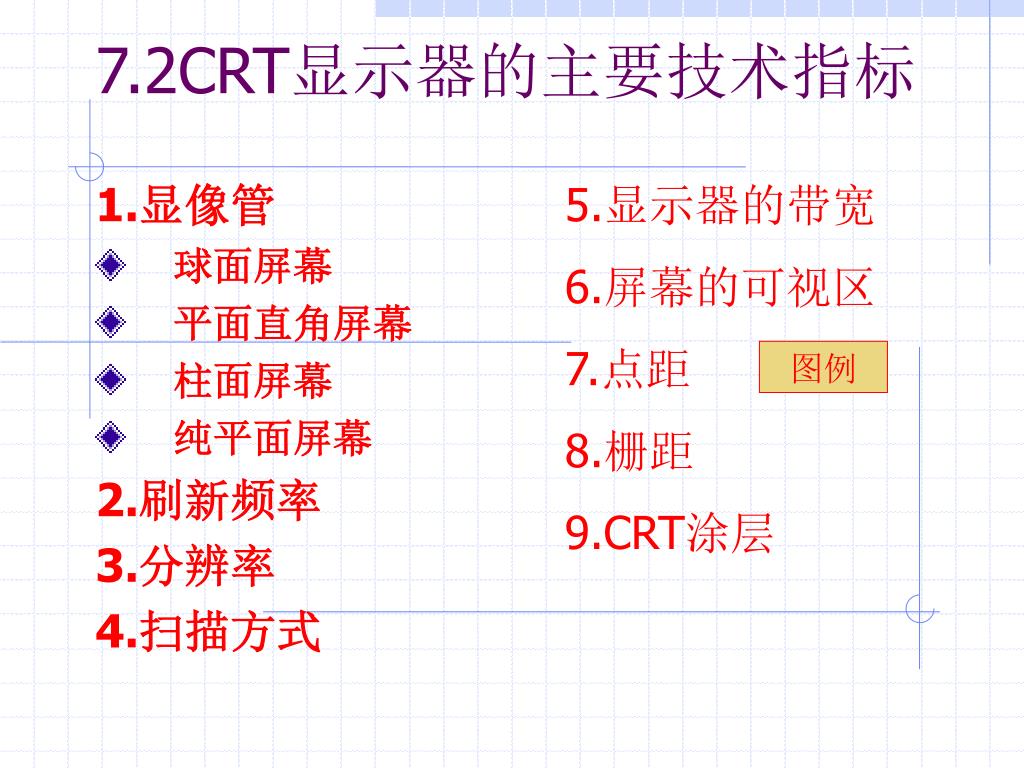

  15. 5.显示器的带宽 6.屏幕的可视区 7.点距 8.栅距 9.CRT涂层 7.2CRT显示器的主要技术指标 图例 1.显像管 球面屏幕 平面直角屏幕 柱面屏幕 纯平面屏幕 2.刷新频率 3.分辨率 4.扫描方式

  16. 7.3液晶显示器最主要的技术指标 1.尺寸 2.可视角度 3.点距 4.亮度、对比度 5.响应时间 6.分辨率 7.显示颜色数 8.外观

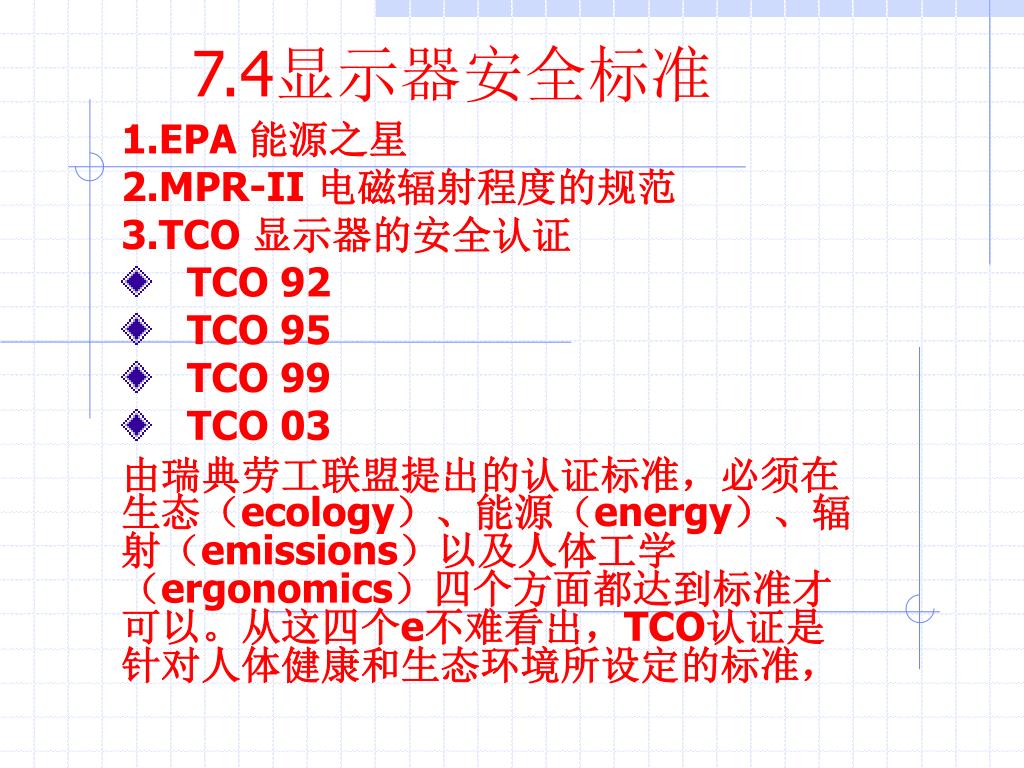

  17. 7.4显示器安全标准 1.EPA 能源之星 2.MPR-II 电磁辐射程度的规范 3.TCO 显示器的安全认证 TCO 92 TCO 95 TCO 99 TCO 03 由瑞典劳工联盟提出的认证标准，必须在生态（ecology）、能源（energy）、辐射（emissions）以及人体工学（ergonomics）四个方面都达到标准才可以。从这四个e不难看出，TCO认证是针对人体健康和生态环境所设定的标准，

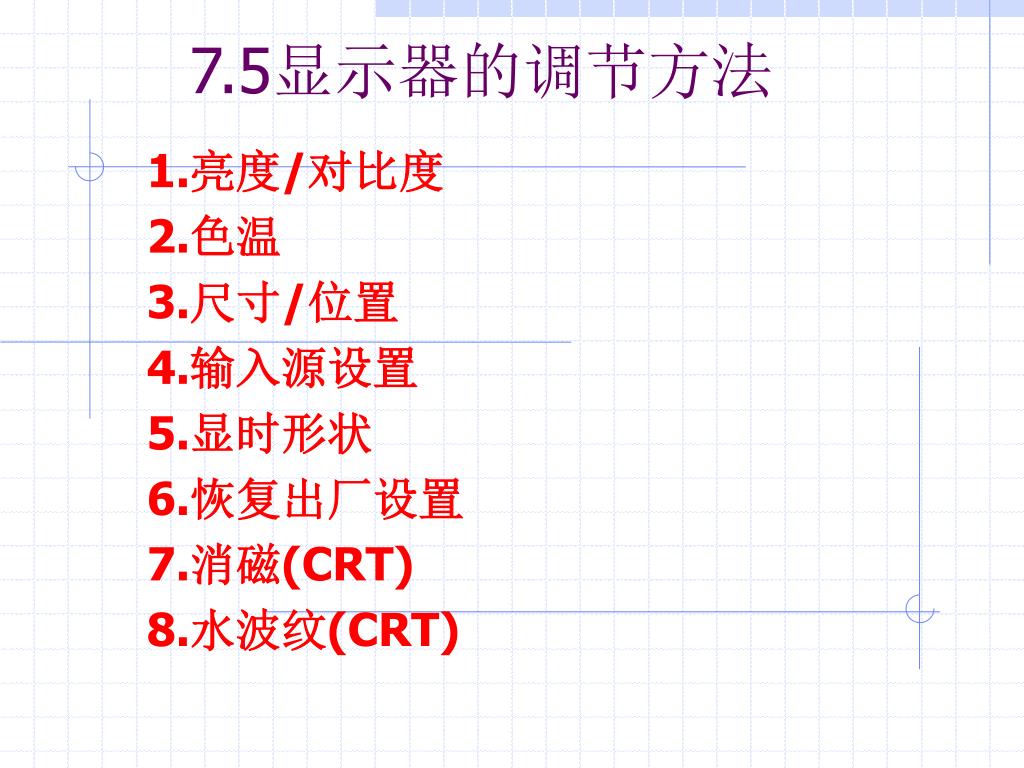

  18. 7.5显示器的调节方法 1.亮度/对比度 2.色温 3.尺寸/位置 4.输入源设置 5.显时形状 6.恢复出厂设置 7.消磁(CRT) 8.水波纹(CRT)

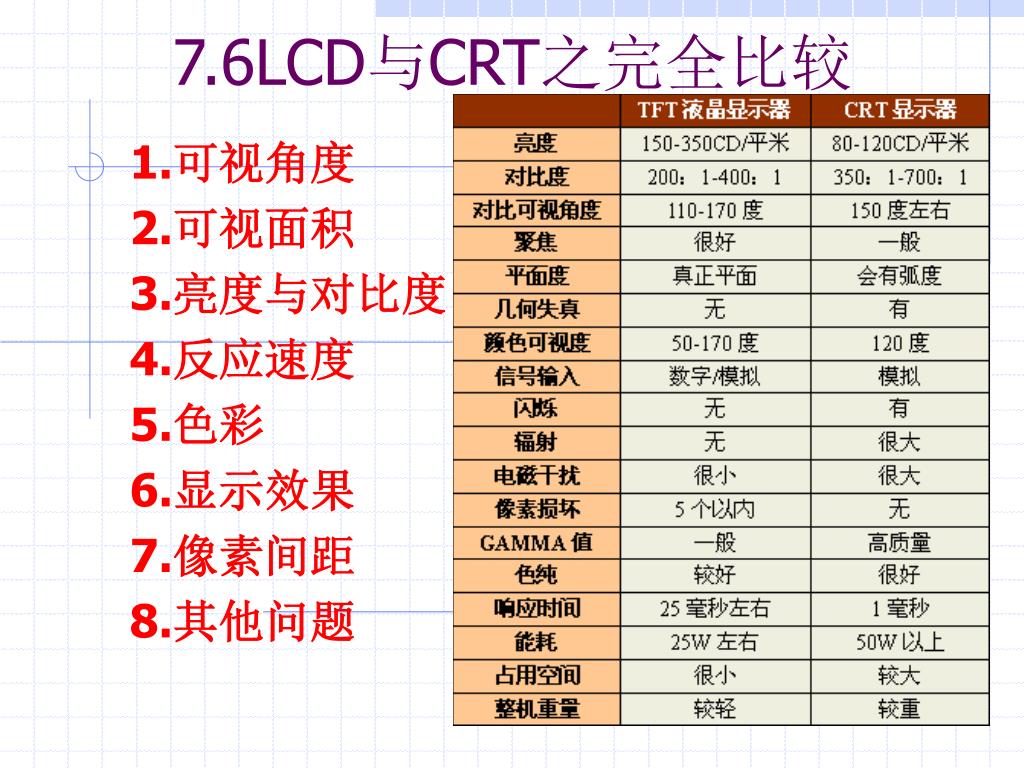

  19. 7.6LCD与CRT之完全比较 1.可视角度 2.可视面积 3.亮度与对比度 4.反应速度 5.色彩 6.显示效果 7.像素间距 8.其他问题

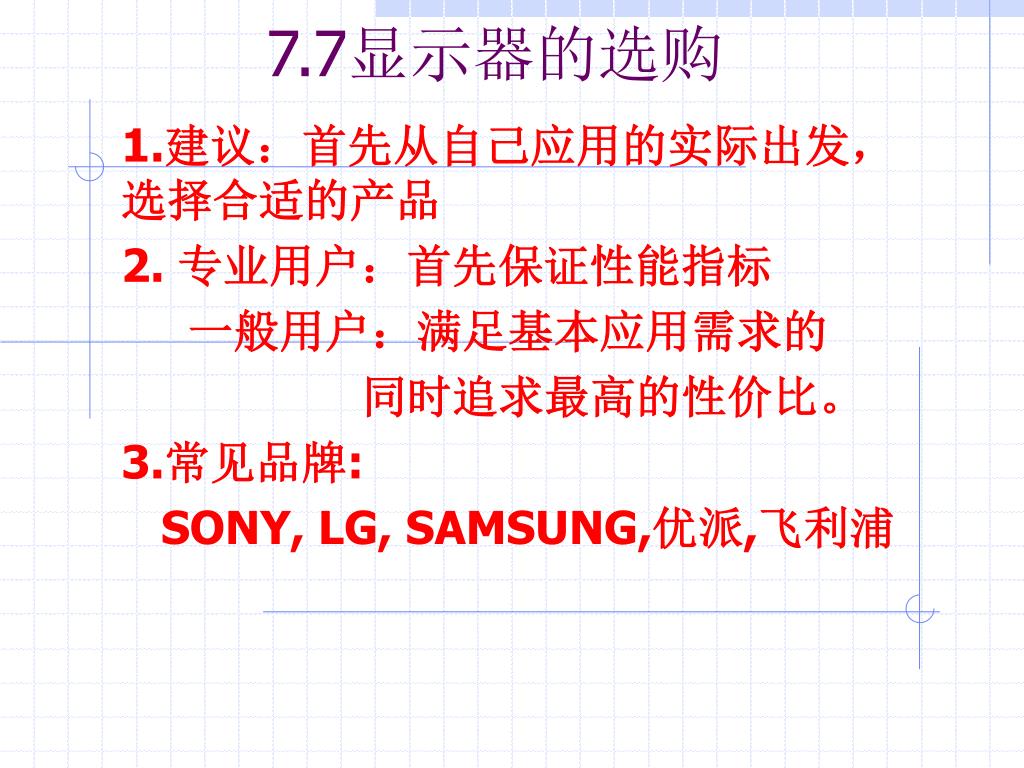

  20. 7.7显示器的选购 1.建议：首先从自己应用的实际出发， 选择合适的产品 2. 专业用户：首先保证性能指标 一般用户：满足基本应用需求的 同时追求最高的性价比。 3.常见品牌: SONY, LG, SAMSUNG,优派,飞利浦

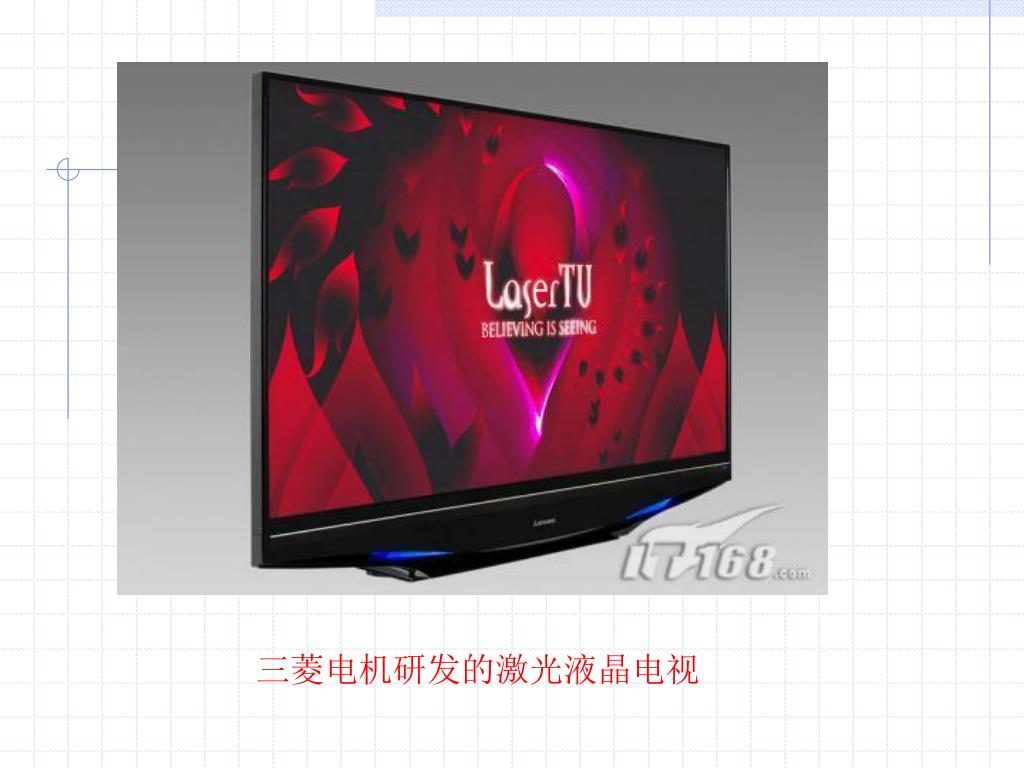

  21. 三菱电机研发的激光液晶电视

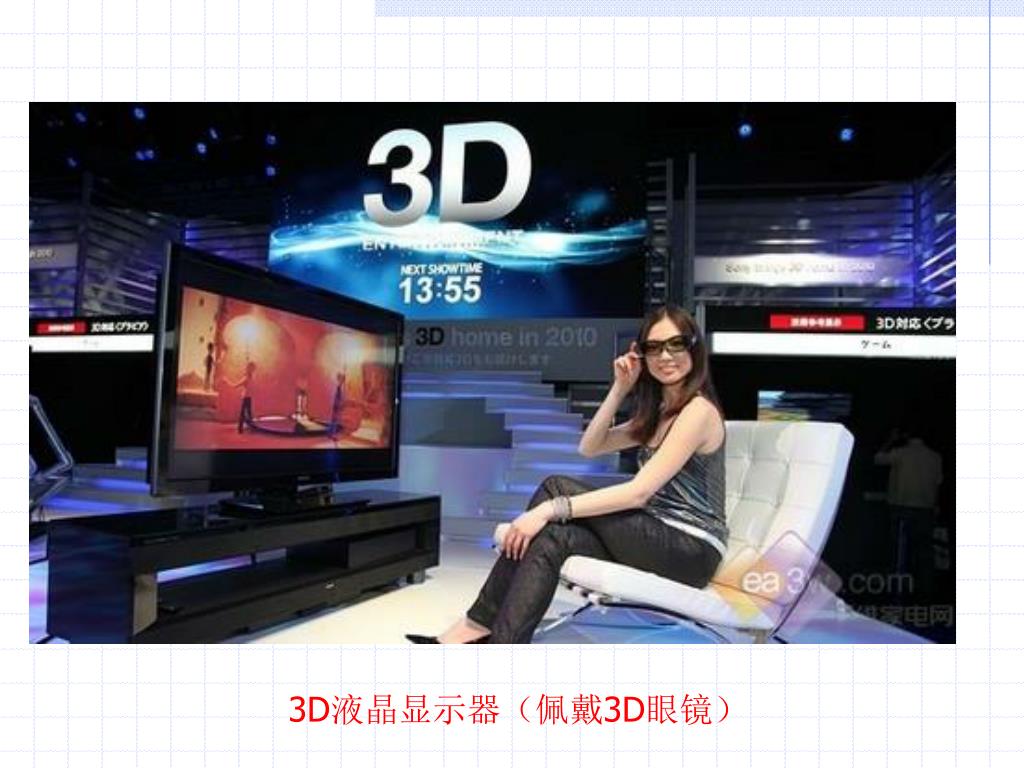

  22. 3D液晶显示器（佩戴3D眼镜）

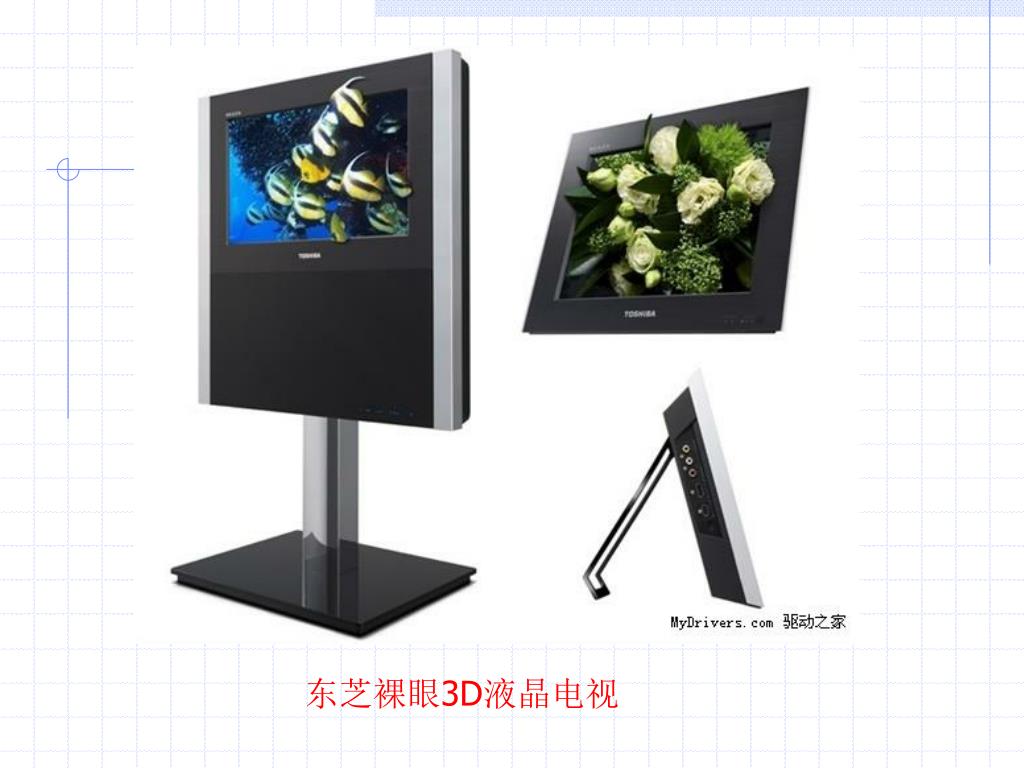

  23. 东芝裸眼3D液晶电视

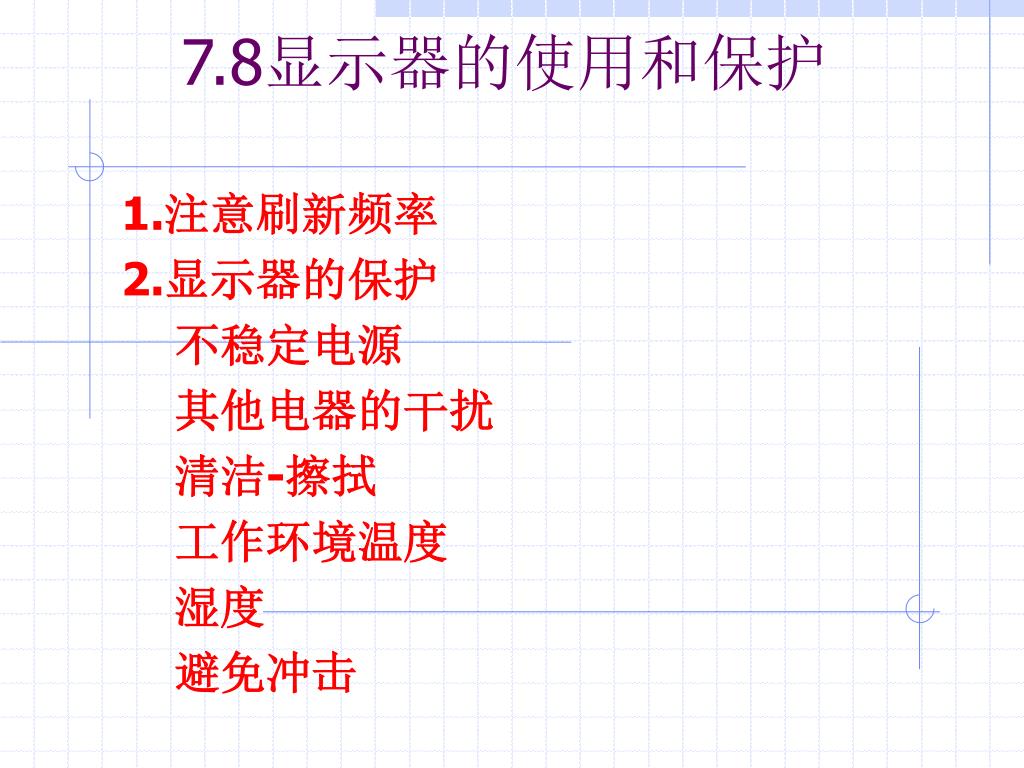

  24. 7.8显示器的使用和保护 1.注意刷新频率 2.显示器的保护 不稳定电源 其他电器的干扰 清洁-擦拭 工作环境温度 湿度 避免冲击

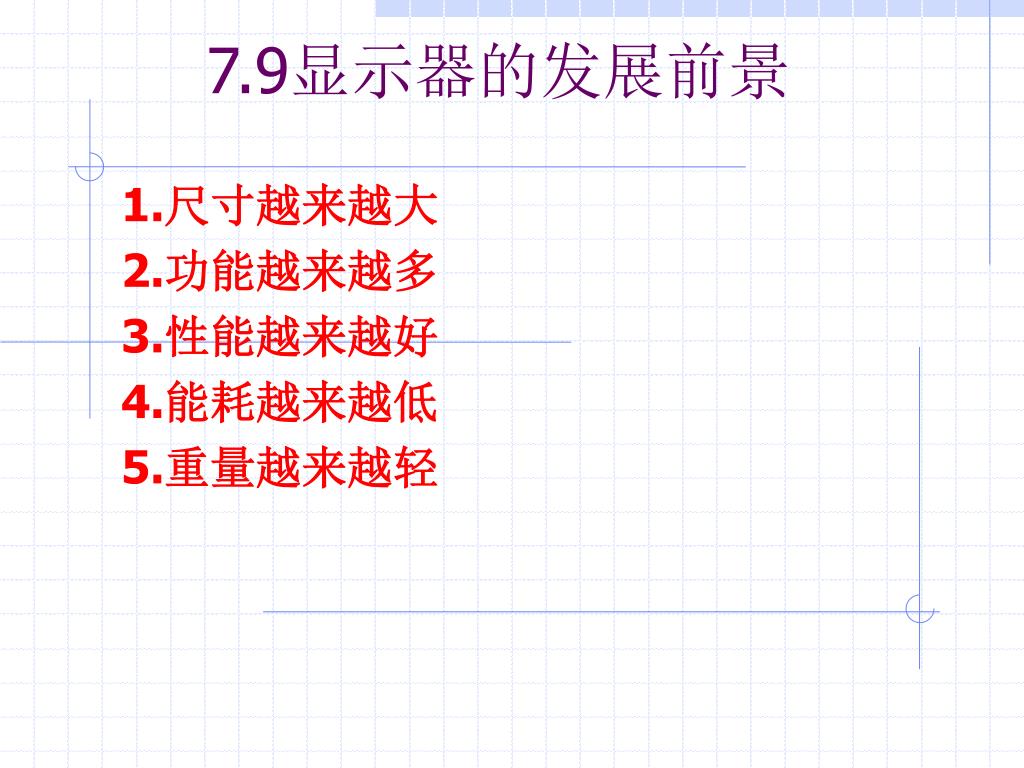

  25. 7.9显示器的发展前景 1.尺寸越来越大 2.功能越来越多 3.性能越来越好 4.能耗越来越低 5.重量越来越轻

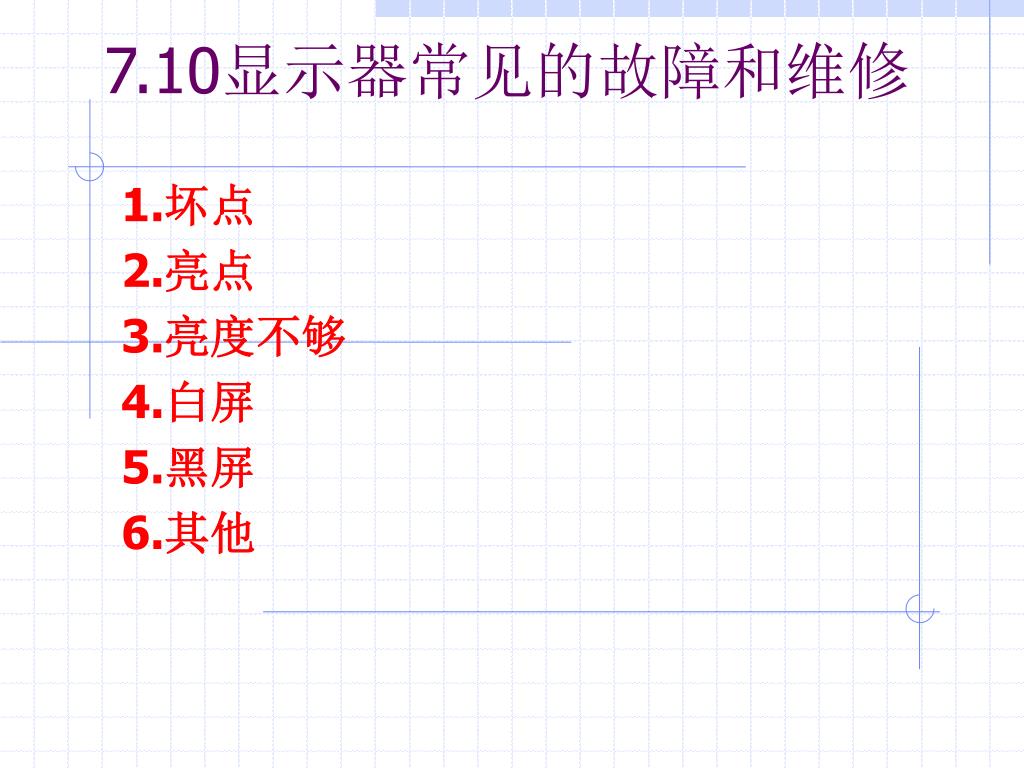

  26. 7.10显示器常见的故障和维修 1.坏点 2.亮点 3.亮度不够 4.白屏 5.黑屏 6.其他
