第十四章工程施工、试运行及验收

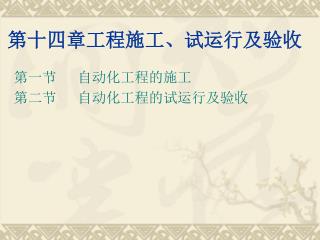

1. 第十四章工程施工、试运行及验收 第一节 自动化工程的施工 第二节 自动化工程的试运行及验收

2. 第十四章 自控工程的施工、试运行及验收 根据《自控专业的职责范围》(HG/T 20636.1-1998)中第六条的规定，“在施工阶段，自控专业负责下列工作： • 向施工单位进行设计交底工作； • 派出设计代表到现场，配合仪表的安装、调校和开车工作； • 及时处理现场提出的问题，做好技术服务工作； • 做好现场施工、调试和开车工作总结； • 做好竣工图(需要的话)和设计回访工作。

3. 第十四章 自控工程的施工、试运行及验收 工程项目实施过程参加方及责任： • 所有人授权单位即为工程的建设单位，既工程的业主； • 受委托单位 • 受委托单位称为总承保人。总承包人又可将工程的各个部分再委托给其他单位，这些单位叫做分保人。这种方式叫做总承包人负责制。 • 建设单位自己组织工程的实施，将工程的各个部分发包给各个工程单位，各工程单位对建设单位负责。这种方式叫做建设单位负责制。 总工程师负责施工工作的总体工作。 • 施工单位是负责具体实施工程的单位； • 设计单位是该项工程的设计人，一般应派驻设计代表。

4. 第一节 自控工程的施工 现有的涉及自控工程的施工及管理国家及行业标准有： • 工业自动化仪表工程施工及验收规范(GBJ 93-86) • 自动化仪表安装工程质量检验评定标准(GBJ 131-90) • 石油化工仪表工程施工技术规范(SHJ 521-91) • 工业控制计算机系统验收大纲(JB/T 5234) • 电气装置安装工程接地装置施工及验收规范(GB 50169) • 电气装置安装工程低压电器施工及验收规范(GB 50254)

5. 第一节 自动化工程的施工 • 施工条件 根据《化学工业大、中型装置试车工作规范》(HGJ 231-91)中的规定，“建设单位或生产单位必须在工程建设开始时即成立生产准备机构，负责各项生产准备工作，以满足试车和生产的需要，其主要领导必须从建设开始就主持该项工作，以保证工程建设与生产的衔接。”

6. 第一节 自动化工程的施工 根据《工业自动化仪表工程施工及验收规范》(GBJ 131-90)中的规定，“仪表工程应具有下列条件方可施工： • 设计施工图纸、有关技术文件及必要的仪表安装使用说明书 已齐全； • 施工图纸已经过会审； • 已经过技术交底和必要的技术培训等技术准备工作； • 施工现场已具备仪表工程的施工条件。

7. 第一节 自动化工程的施工 施工现场的土建、设备等工程已经完成并进行的必要的清理。施工现场的水、电、气符合仪表工程要求，交通、通信设施良好。仪表设备已经到达现场并按要求进行仓储保管。

8. 第一节 自控工程的施工 二、施工工作内容及相互关系 见书上图14—1。

10. 第二节 自动化工程的试运行及验收 • 仪表的调校 遵循《工业自动化仪表工程施工及验收规范》(GBJ 131-90)中的规定进行，并且填写相关文件。 • 仪表系统的试运行 系统联调也叫做系统调校。进行系统调校时，在系统的信号发生端(变送器或检测元件处)输入一个模拟信号，检查系统的误差。系统的误差值应满足下式。 式中： B为系统误差； A1……An为系统内单元仪表的允许基本误差。

11. 第二节 自动化工程的试运行及验收 • 仪表工程的交工验收 仪表工程交工时应当交验下列技术文件： • 工程竣工图； • 隐蔽工程记录； • 孔板、喷嘴、文丘利管及流量检测元件安装记录； • 电缆(线)绝缘电阻测定记录； • 接地电阻测定记录； • 管路压力试验、脱脂记录；

12. 第二节 自动化工程的试运行及验收 • 高压、高温、低温和特殊材料管路的管子、管件及阀门的材质合格证； • 焊接高压、高温、低温和特殊材料焊件的焊条合格证； • 设计变更通知书，设备、材料代用单和合理化建议； • 仪表设备交接清单； • 未完工程项目明细表； • 仪表调校记录。
