  1. 玉井區南189線道路拓寬工程~用地徵收公聽會~ 101年05月08日 台 南 市 政 府 工 務 局 1

  2. 公聽會簡報大綱 一、台南市政府工務局公共工程處養護二科辦理 玉井區南189線道路拓寬工程 徵收土地綜合評估分析報告 二、興辦事業概況

  3. 一、台南市政府工務局公共工程處養護二科辦理一、台南市政府工務局公共工程處養護二科辦理 玉井區南189線道路拓寬工程 徵收土地綜合評估分析報告 3

  4. 一、台南市政府工務局公共工程處養護二科辦理一、台南市政府工務局公共工程處養護二科辦理 玉井區南189線道路拓寬工程 徵收土地綜合評估分析報告 4

  5. 一、台南市政府工務局公共工程處養護二科辦理一、台南市政府工務局公共工程處養護二科辦理 玉井區南189線道路拓寬工程 徵收土地綜合評估分析報告 5

  6. 玉井區玄天段:共計1 3筆地號 用地範圍內公私有土地筆數及面積(一) 6

  7. 用地範圍內公私有土地筆數及面積(二) 7

  8. 計畫道路玉井區南189線: 其範圍內大部分為既設農田排水設施, 計畫拓寬道路將損及既有路邊果樹。 用地範圍內私有土地改良物情況 8

  9. 陳嘉文土木技師事務所 二、興辦事業概況 設計說明 計 畫 位 置 圖 中正橋 • 玉井南189線道路為斗六仔社區部落居民對外主要聯外道路,中正橋已經完成橋樑改建並拓寬,造成本路段道路寬度緊縮,本期將拓寬中正橋南側1K+513~1K+927至後旦橋前路面,全面改善玉井市區至斗六仔社區之交通問題,並促進地方發展繁榮。 • 本計畫以進行道路拓寬並改善週邊排水設施,改善道路寬度不足及排水問題、並增設路燈及相關警示設施等,以改善本計畫道路之行車安全。 往斗六仔 社區 施工起點 1k+513 南189 後旦橋 施工終點 1k+927 大 成 路 往玉井 市區 大 成 路

  10. 二、興辦事業概況 基本設計內容 - 設計方案 1.道路設計 • 工程內容依計畫道路寬度及配合現地高程,進行平面線形、縱斷面、橫斷面、交通動線、路口銜接及交通工程等相關設施之規劃設計。 • 依據交通部[公路路線設計規範] • 採雙向混合車道 • 本期拓寬為 8 (平均)公尺(含結構物) 2.排水工程 水溝匯流處 • 路面雨水排入兩側溝渠, 並導入鄰近排水系統。 設計規範 • 交通部「公路排水設計規範」 基本考量 • 計算集流時間、降雨強度等參數值 • 採合理化公式求取設計流量 • 以曼寧公式設計檢討排水設施斷面 表-公路路線設計規範

  11. 二、興辦事業概況 現況問題分析 現 況 問 題 (前期)已拓寬路段 道路寬度W=8M 既有道路 W=4M 無排水設施 • 南189線往中正橋路段已完成道路拓寬,造成本計畫路段(後旦橋前)道路寬度緊縮,且本路段道路未施設排水溝渠,路面排水無法喧洩,影響行車安全,亟需拓寬。 既有道路 W=4M 既有道路終點 銜接後旦橋處道路寬度W=6~8M (C段) • C段既有臨時便橋已打除,造成農、居民生活及通行不變,亟需改善。

  12. 二、興辦事業概況 基本設計圖-平面圖 1K+903~1K+927左側 新建B型矩型溝 L=24m B段新建集水井 (1m*1m*1.5m)1座 1K+513~1K+903左側新建A型矩型溝 L=390m B段橫截溝 (W=0.6m H=0.8m) L=7m 開挖後土方調換 面積A=800㎡ 1K+513~1K+912右側新建矩型溝 L=399m 施工起點 1k+513 施工終點 1k+927 1K+912~1K+927左側 新建B型矩型溝 L=15m C段 橫截溝(W=0.6m H=0.8m) L=7m C段 新建集水井(1m*1m*1.5m)1座 C段 新建懸臂式擋土牆L=30m 玉井區南189線道路拓寬工程 • 施工位置及尺寸: • 1K+513~1K+903左側新建A型矩型溝 L=390 • 1K+903~1K+927左側新建B型矩型溝 L=24m • 1K+513~1K+912右側新建矩型溝 L=399m • 1K+912~1K+927左側新建B型矩型溝 L=15m B段、C段新建集水井(1m*1m*1.5m) 計2座 B段、C段橫截溝(W=0.6m H=0.8m) L=7m 計2處 C段0K+000~0K+030新建懸臂式擋土牆 L=30m 鋪設10cm厚AC瀝青混凝土面層 A=2633m2 (A段L=414m 、C段L=30m)

  13. 二、興辦事業概況 基本設計圖-縱斷面圖 施工起點 1k+513 施工終點 1k+927 1K+513~1K+927 兩側側溝及道路拓寬改善 設計地面高 1K+513 1K+927 S=-0.15% S=0.47% 原有地面高 • 道路設計依據 最新[公路路線設計規範] 玉井區南189線道路拓寬工程

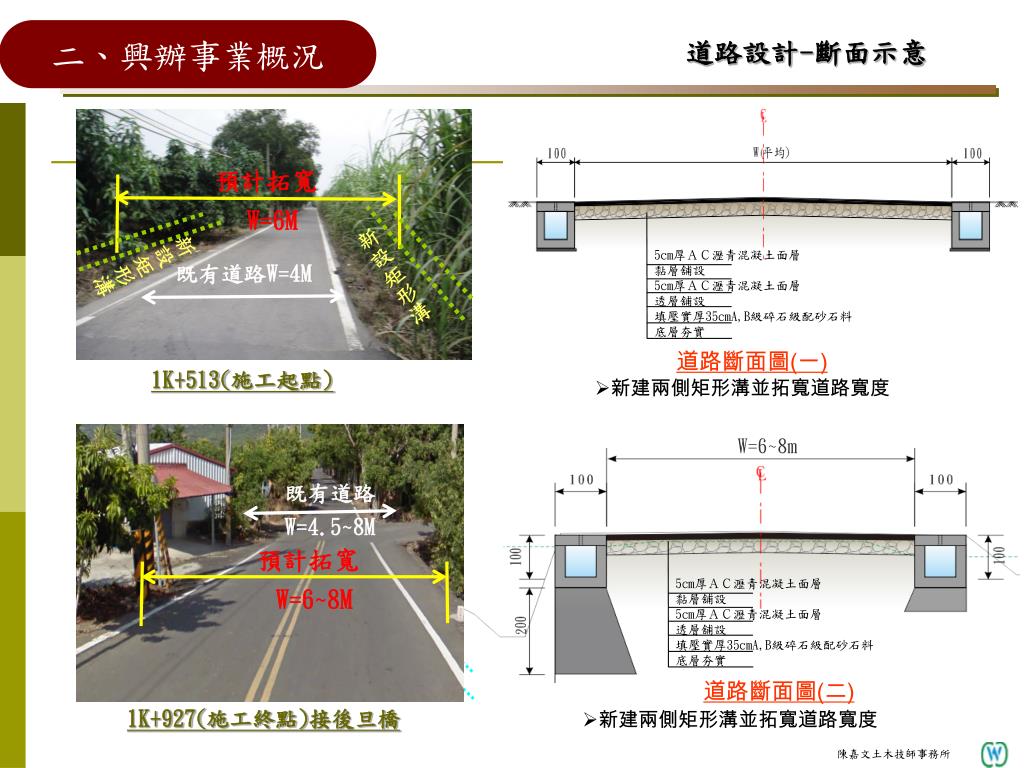

  14. 5cm厚AC瀝青混凝土面層 黏層舖設 5cm厚AC瀝青混凝土面層 透層舖設 填壓實厚35cmA,B級碎石級配砂石料 底層夯實 5cm厚AC瀝青混凝土面層 黏層舖設 5cm厚AC瀝青混凝土面層 透層舖設 填壓實厚35cmA,B級碎石級配砂石料 底層夯實 陳嘉文土木技師事務所 二、興辦事業概況 道路設計-斷面示意 預計拓寬 W=6M 新設矩形溝 新設矩形溝 既有道路W=4M 道路斷面圖(一) 1K+513(施工起點) • 新建兩側矩形溝並拓寬道路寬度 W=6~8m 既有道路 W=4.5~8M 預計拓寬 W=11M 預計拓寬 W=6~8M 既有道路W=9M 道路斷面圖(二) 1K+927(施工終點)接後旦橋 • 新建兩側矩形溝並拓寬道路寬度

  15. 事業計畫內容 1.事業計畫之公益性: 本計畫道路可改善玉井區斗六仔社區對外聯絡道路,促進斗六仔之觀光發展,促進地方經濟繁榮,提昇區域產業運輸效能,減少災害損失,提升土地利用價值。 2.事業計畫之必要性: 本道路為斗六仔社區部落居民對外主要聯外道路,近年來玉井斗六仔地區觀光及芒果產業發展日益蓬勃,現有道路容量已不敷使用,為建構完善交通路網,確有拓寬之必要。

  16. 事業計畫內容 3.事業計畫之適當性: 本計畫路段道路束縮,常發生交通事故災害,道路拓 寬後可提供安全且足夠之行車空間,避免交通事故頻繁,降低社會成本且本案目前公路路線線形良好,且兩側建物不多,依現有道路中心兩側平均拓寬,除可減少地方爭議,亦可減少用地取得費用,節省公帑 4.事業計畫之合法性: 本工程依據土地徵收條例第3條第4款之規定辦 理用地取得,用地徵收範圍係依據設計之路權範圍線辦理

  17. 簡報完畢 敬請指教 台南市政府工 務 局
