有限要素法 ( 三角形要素 )

有限要素法 ( 三角形要素 ). 2013 年 9 月 12 日 後　保範. 2 次元有限要素法. 2 次元ポアソン方程式 境界条件. 2 次元有限要素法の原理. 重み関数を掛けてポアソン方程式を積分 2 階微分の項を部分積分 境界で u=0 を代入. 三角形要素での近似. 　解 u を節点での値 u j と形状関数で近似する. 3 角形要素の形状関数. i. 1. k. 1. 1. j. i. 形状関数の表示. 三角形の 3 局所接点 ( i,j,k ) の形状関数. 形状関数の微分. 直角三角形のケース.

trey
Download Presentation

有限要素法 ( 三角形要素 )

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 有限要素法(三角形要素) 2013年9月12日 後　保範

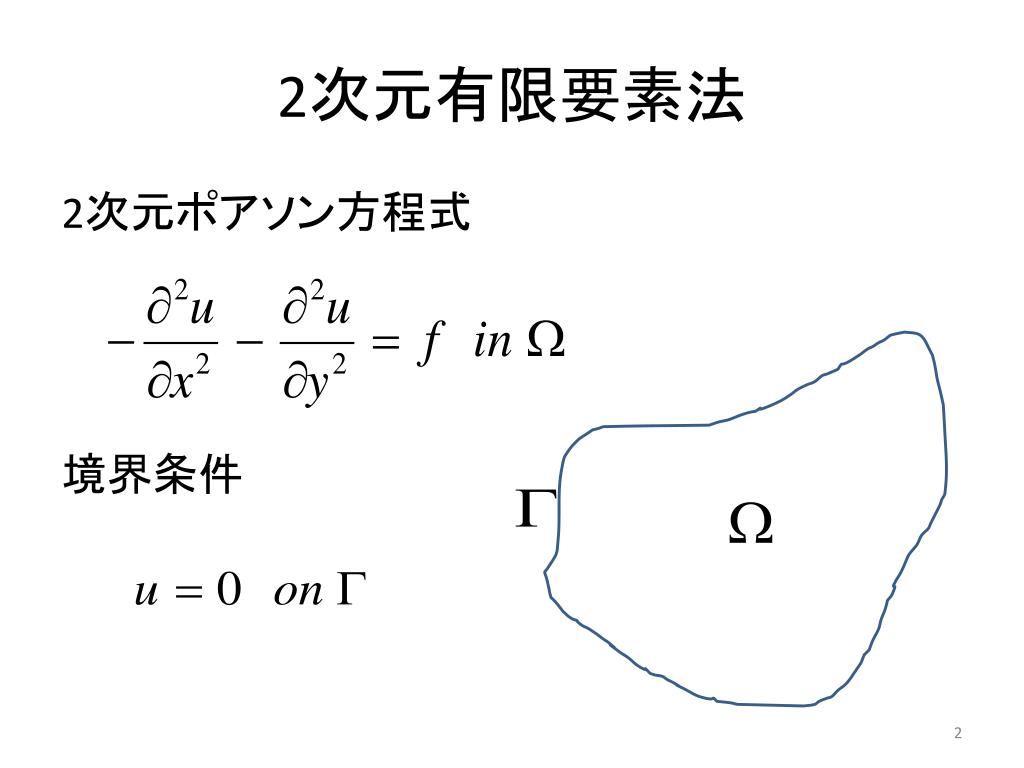

  2. 2次元有限要素法 2次元ポアソン方程式 境界条件

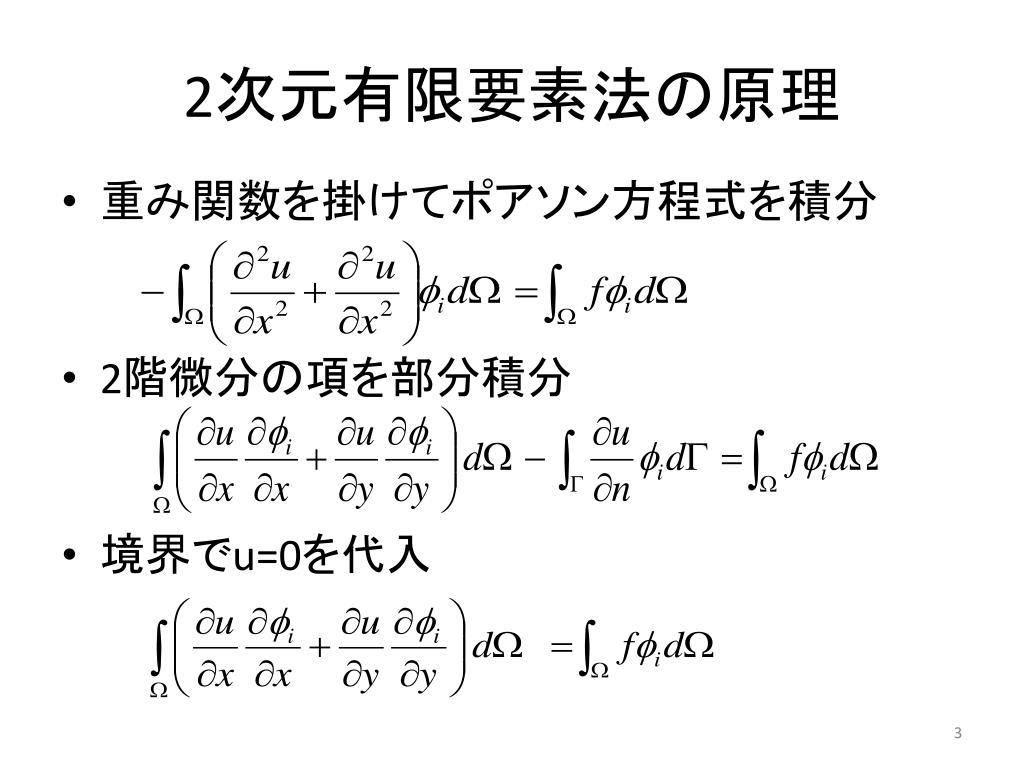

  3. 2次元有限要素法の原理 • 重み関数を掛けてポアソン方程式を積分 • 2階微分の項を部分積分 • 境界でu=0を代入

  4. 三角形要素での近似 　解uを節点での値ujと形状関数で近似する

  5. 3角形要素の形状関数 i 1 k 1 1 j i

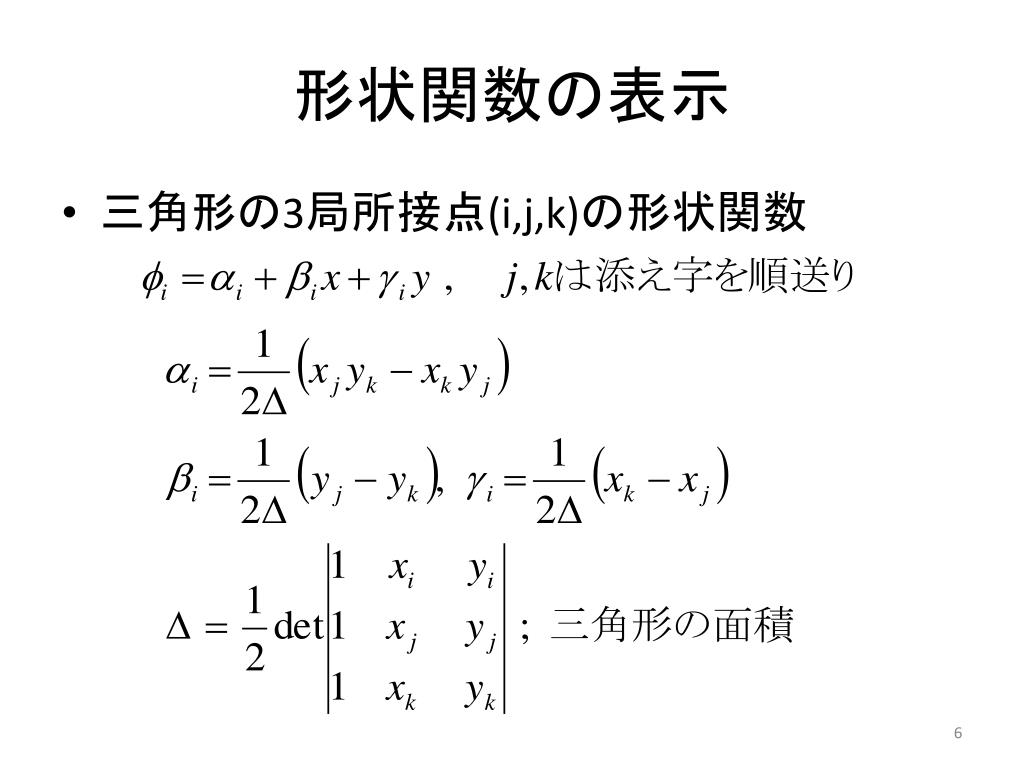

  6. 形状関数の表示 • 三角形の3局所接点(i,j,k)の形状関数

  7. 形状関数の微分

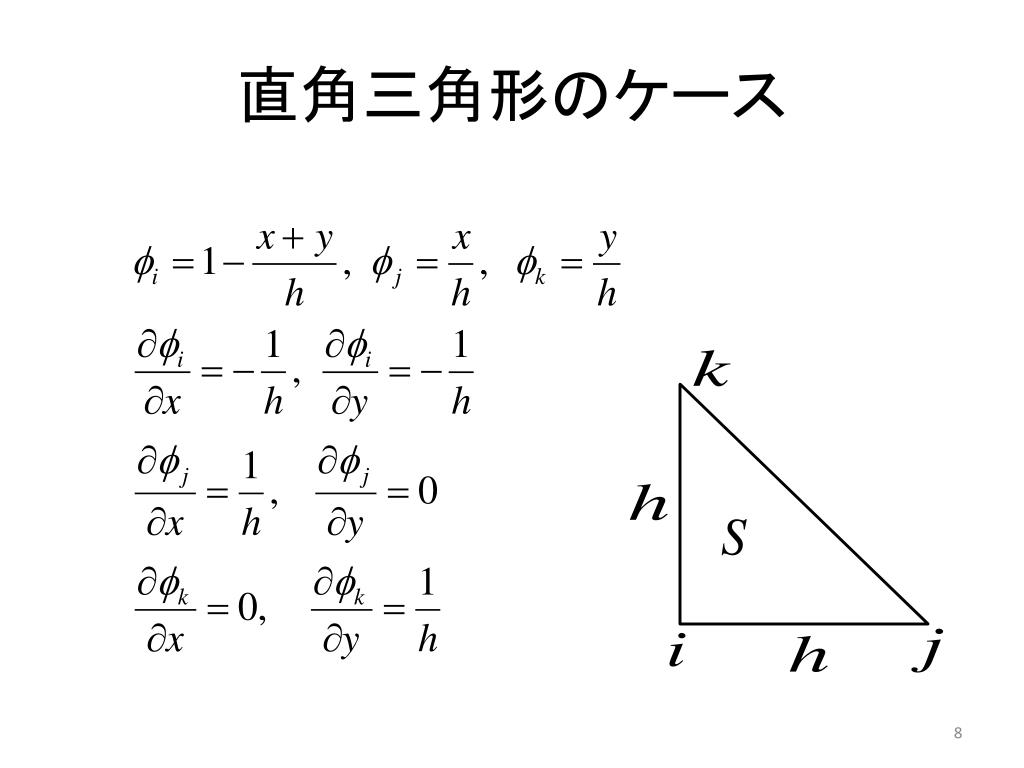

  8. 直角三角形のケース

  9. 直角三角形の要素積分(aij)

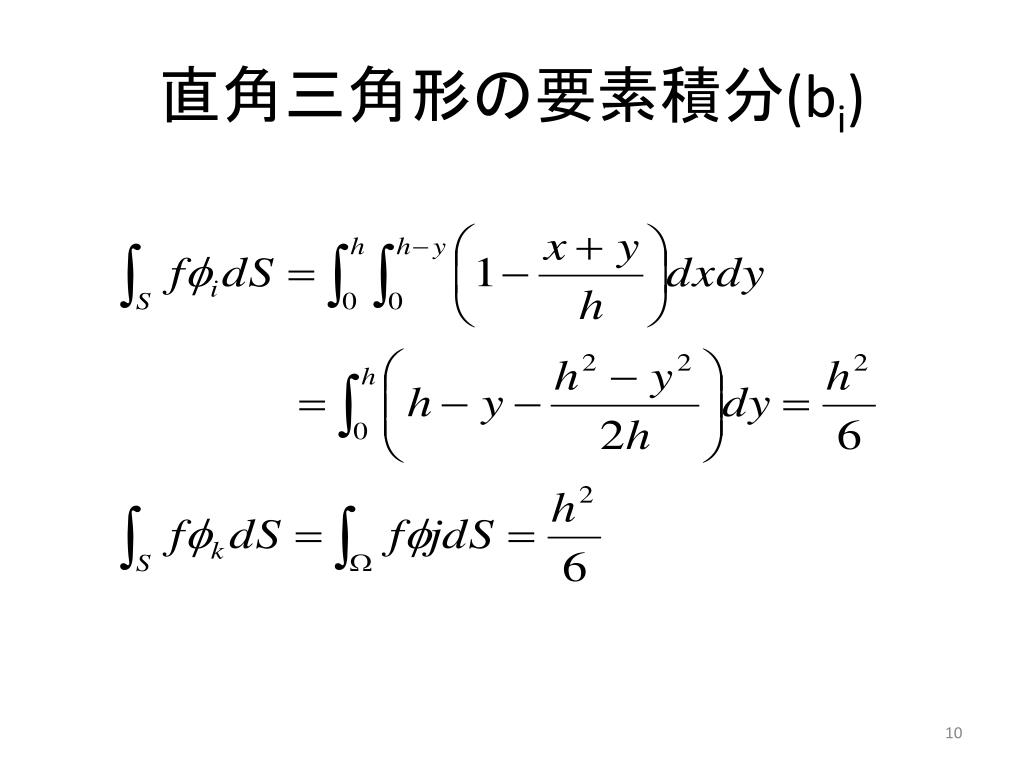

  10. 直角三角形の要素積分(bi)

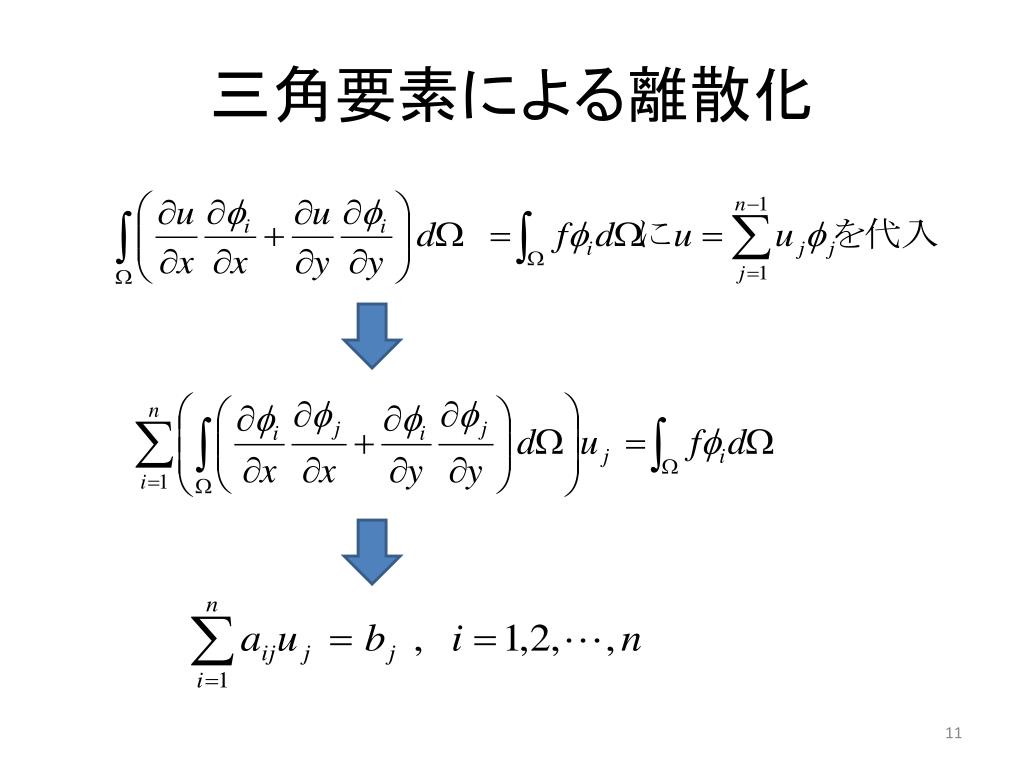

  11. 三角要素による離散化

  12. 離散化具体例(直角三角形) m p h i l k h h h j o

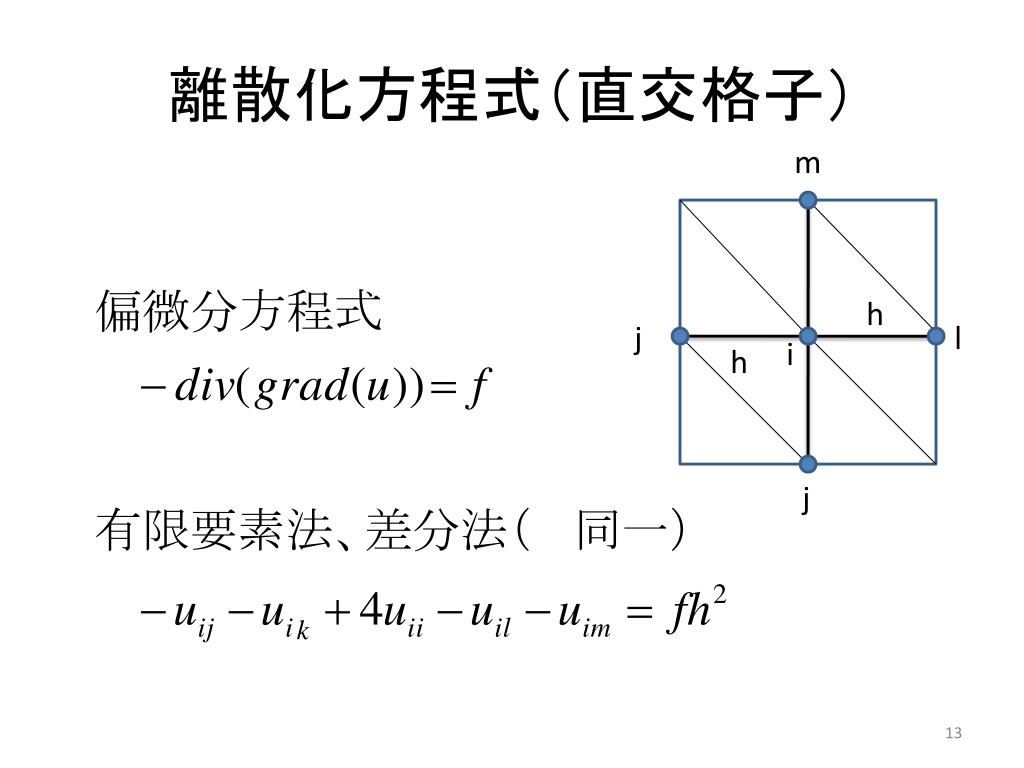

  13. 離散化方程式（直交格子） m h j l i h j

  14. 一般三角形の要素積分(aii)

  15. 一般三角形の要素積分(aij,bi)

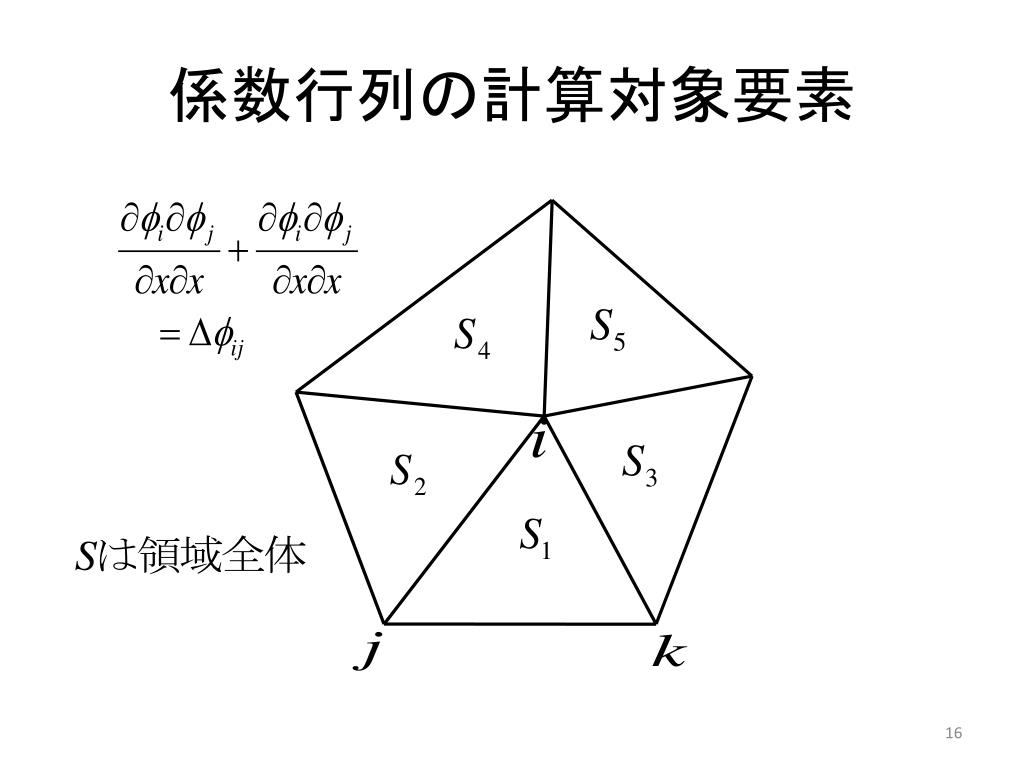

  16. 係数行列の計算対象要素

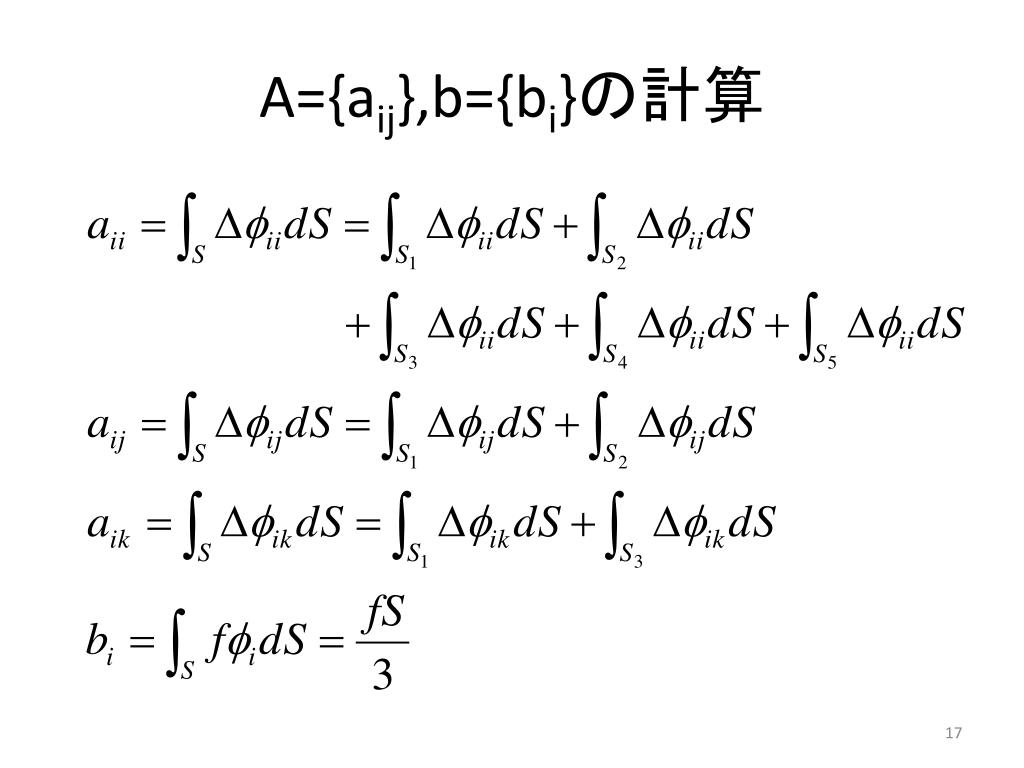

  17. A={aij},b={bi}の計算

  18. より一般的な方程式

  19. より一般的なケースの計算

  20. 1 l1 l2 i
