Lắp đặt cuối nóc hông

Lắp đặt cuối nóc hông. Lắp đặt như sau : Dùng vít khoan và lắp cuối nóc xiên như hình bên. Độ hở 5cm. Rui nóc. Nóc mái xiên. Đinh vít 10cm. 4 cm. Cuối nóc xiên. Viên ghép 3. Ghép 3 : Sử dụng dùng để nối góc 3 Hữu dụng : 1 viên / 1 vị trí. Viên ghép 4.

trevor
Download Presentation

Lắp đặt cuối nóc hông

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

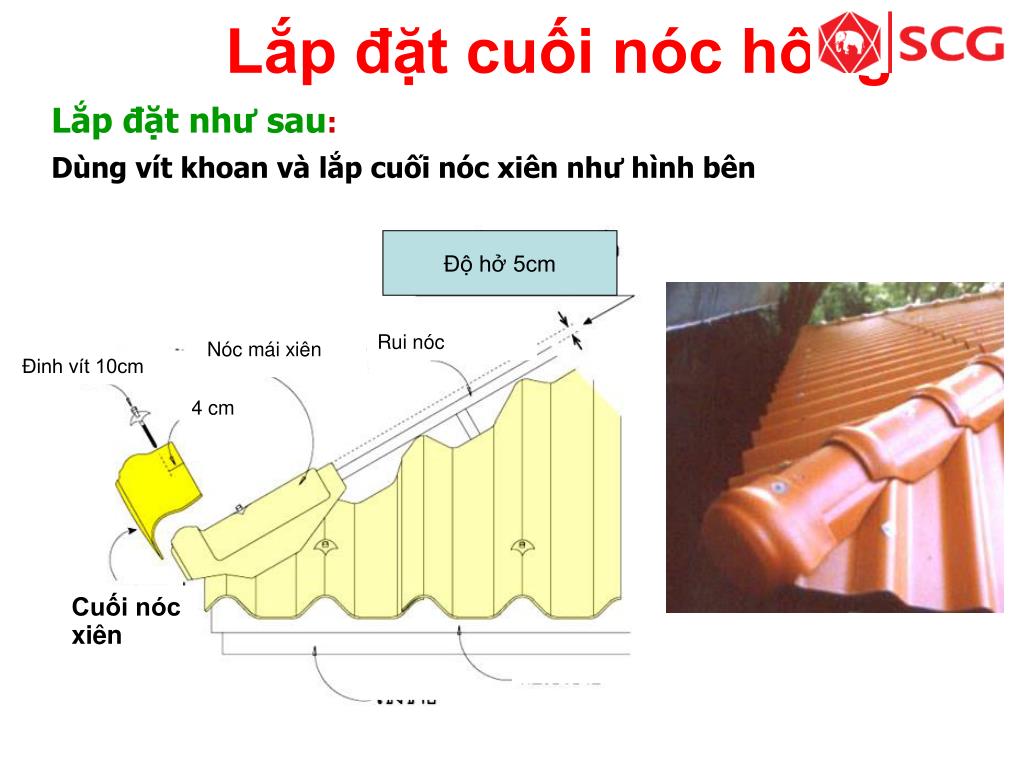

  1. Lắp đặt cuối nóc hông Lắp đặt như sau: Dùng vít khoan và lắp cuối nóc xiên như hình bên Độ hở 5cm Rui nóc Nóc mái xiên Đinh vít 10cm 4 cm Cuối nóc xiên

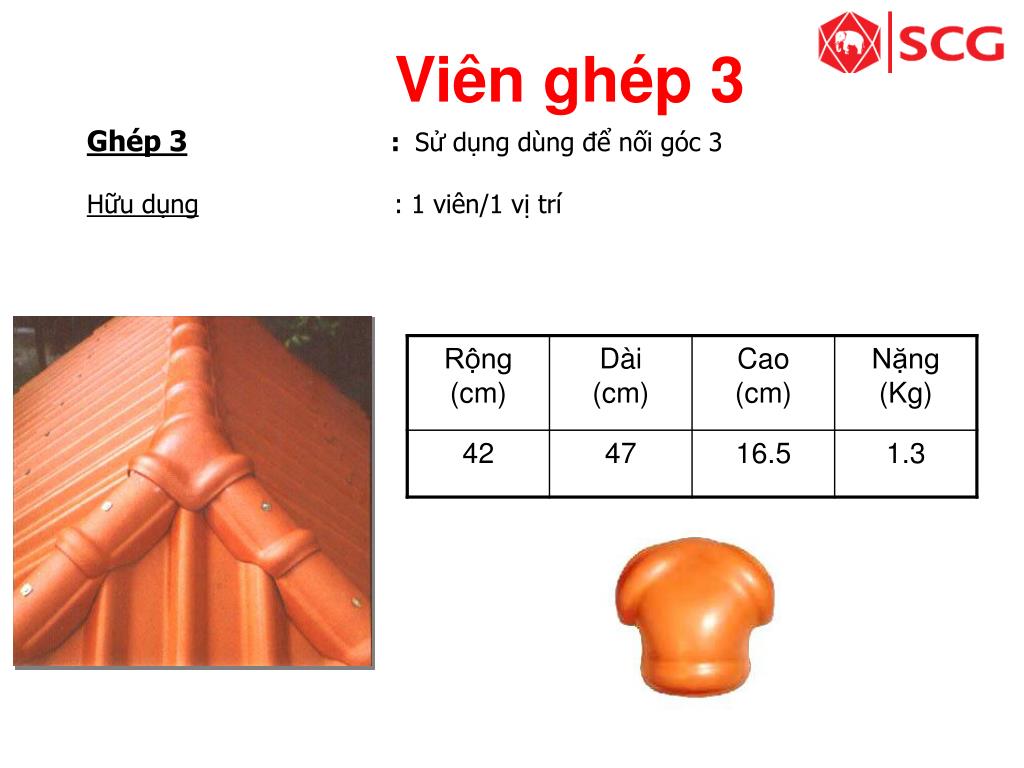

  2. Viên ghép 3 Ghép 3: Sử dụng dùng để nối góc 3 Hữu dụng:1 viên/1 vị trí

  3. Viên ghép 4 Viên ghép 4: Sử dụng để nối đỉnh 4 góc lại với nhauHữu dụng: 1 viên/1 vị trí Nóc ghép 4

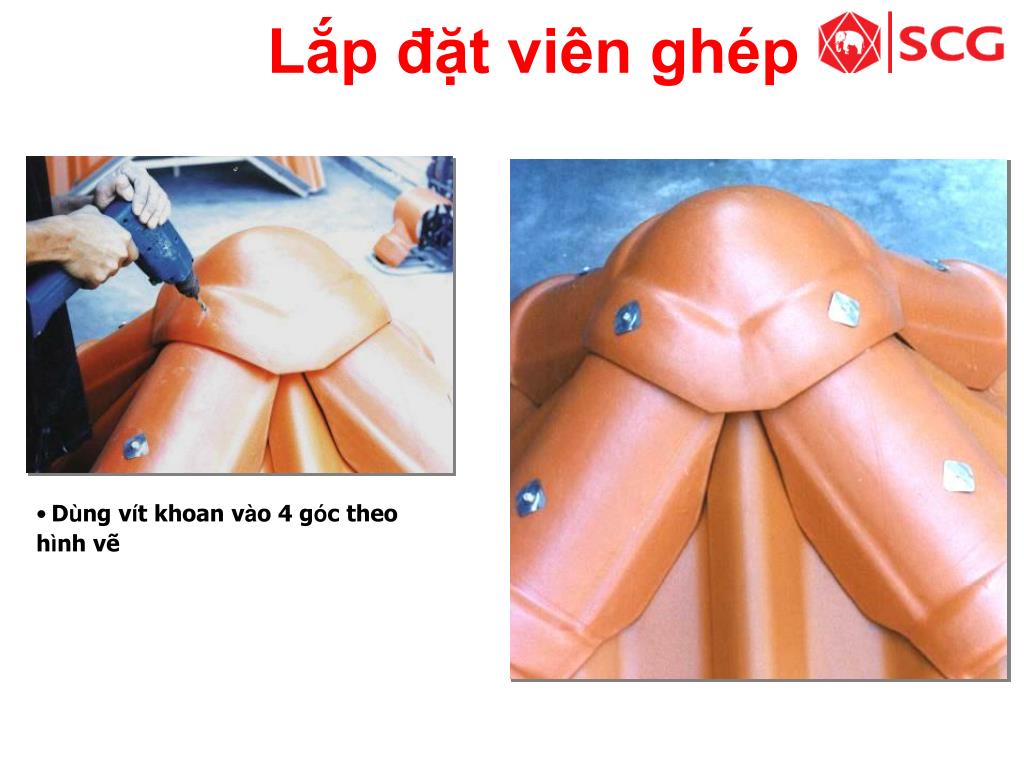

  4. Lắp đặt viên ghép 4 • Dùng vít khoan vào 4 góc theo hình vẽ

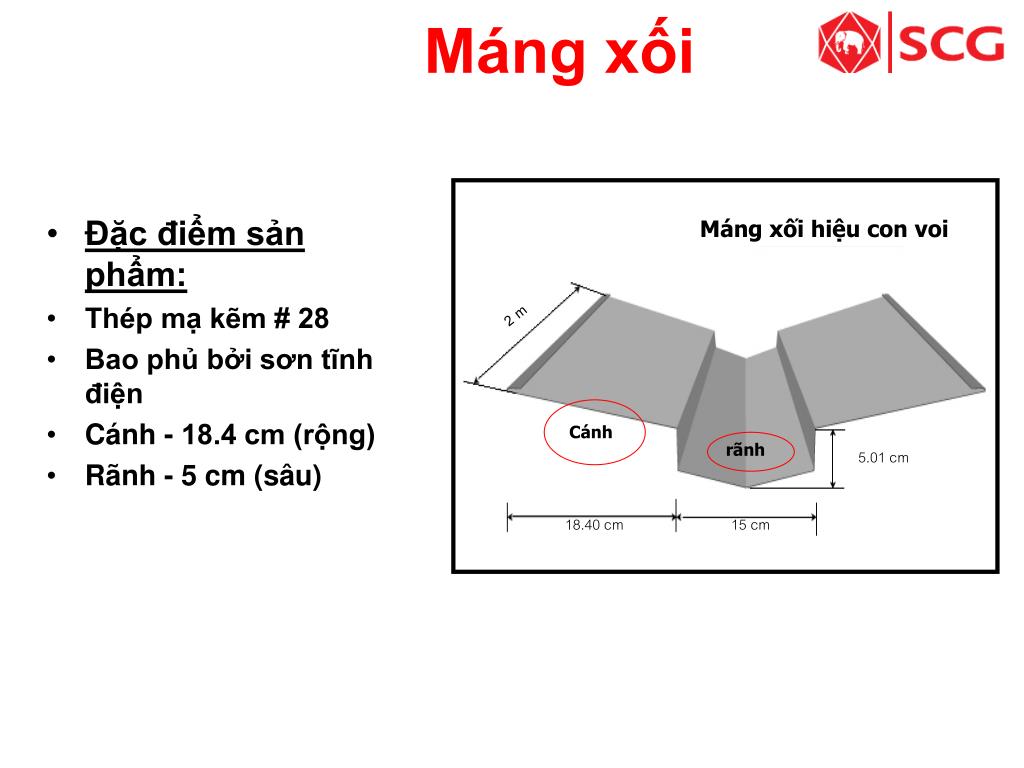

  5. 2 m 5.01 cm Cánh rãnh 18.40 cm 15 cm Máng xối • Đặc điểm sản phẩm: • Thép mạ kẽm # 28 • Bao phủ bởi sơn tĩnh điện • Cánh - 18.4 cm (rộng) • Rãnh- 5 cm(sâu) Máng xối hiệu con voi
