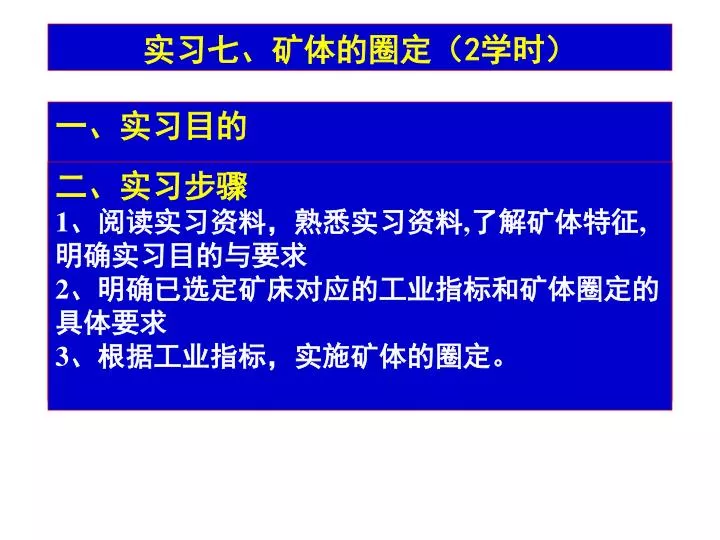

  1. 实习七、矿体的圈定（2学时） 一、实习目的 ★据矿产的工业指标实施矿体的圈定。是地质勘探和储量计算中一项政策性较强的重要的地质经济与地质技术工作。通过本次实习，学会根据提供的资料，以及各矿产的工业指标，圈定砂金矿体和矽卡岩型铜矿体。全面了解矿产工业指标的内容、功能及重要意义，掌握依据矿产工业指标合理圈定矿体的方法与程序。 二、实习步骤 1、阅读实习资料，熟悉实习资料,了解矿体特征,明确实习目的与要求 2、明确已选定矿床对应的工业指标和矿体圈定的具体要求 3、根据工业指标，实施矿体的圈定。

  2. 实习七、矿体的圈定（2学时） 1、二号砂金矿床的矿体圈定 (1)单个工程中矿体边界的确定 ① 确定矿体边界点：据工业指标的边界品位，确定单个工程中相应矿体边界点位置，并标注 （边界品位0.1g/m2） 边界品位: 0.1g/m2 工业品位: 0.1g/m2 最小可采厚度: 1m 最大夹石允许厚度：2m 最低工业米百分值：2m.g

  3. 90° ZK8 ZK9 200° ZK7 ZK6 ZK5 ZK2 ZK3 ZK4 ZK1 钻孔及编号 松散堆积物 花岗岩 图例 风化花岗岩 取样位置 ZK1 砂金矿体 工业砂金矿体 二号砂金矿床第三勘探线剖面及矿体圈定剖面图 水平比例尺1:2000 垂直比例尺1:100 90° 方位角

  4. 实习七、矿体的圈定（2学时） 1、二号砂金矿床的矿体圈定 (1)单个工程中矿体边界的确定 ①确定矿体边界点：据工业指标的边界品位，确定单个工程中相应矿体边界点位置，并标注 边界品位0.1g/m2 ②确定工业矿体的边界：据工业指标的工业品位、最小可采厚度或米.克值，确定单个工程中相应工业矿体边界点位置，并标注

  5. 90° ZK8 ZK9 200° ZK7 ZK6 ZK5 ZK2 ZK3 ZK4 ZK1 钻孔及编号 松散堆积物 花岗岩 图例 风化花岗岩 取样位置 ZK1 砂金矿体 工业砂金矿体 二号砂金矿床第三勘探线剖面及矿体圈定剖面图 水平比例尺1:2000 垂直比例尺1:100 90° 方位角

  6. 实习七、矿体的圈定（2学时） 1、二号砂金矿床的矿体圈定 (1)单个工程中矿体边界的确定 （2）矿体与工业矿体边界线的连接 ①矿体边界点的连接成矿体的边界线 ②工业矿体边界点的连接成工业矿体的边界线

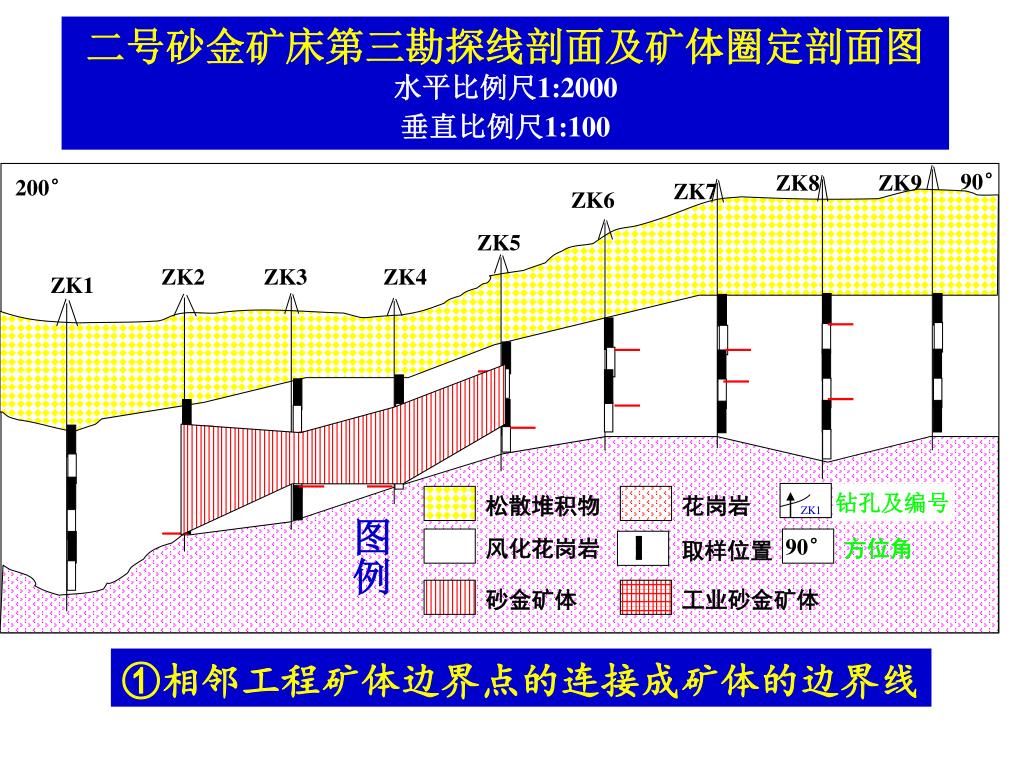

  7. 90° ZK8 ZK9 200° ZK7 ZK6 ZK5 ZK2 ZK3 ZK4 ZK1 钻孔及编号 松散堆积物 花岗岩 图例 风化花岗岩 取样位置 90° 方位角 ZK1 砂金矿体 工业砂金矿体 二号砂金矿床第三勘探线剖面及矿体圈定剖面图 水平比例尺1:2000 垂直比例尺1:100 ①相邻工程矿体边界点的连接成矿体的边界线

  8. 90° ZK8 ZK9 200° ZK7 ZK6 ZK5 ZK2 ZK3 ZK4 ZK1 钻孔及编号 松散堆积物 花岗岩 图例 风化花岗岩 取样位置 90° 方位角 ZK1 砂金矿体 工业砂金矿体 二号砂金矿床第三勘探线剖面及矿体圈定剖面图 水平比例尺1:2000 垂直比例尺1:100 ②将工业矿体边界点连接成工业矿体的边界线

  9. 实习七、矿体的圈定（2学时） 1、二号砂金矿床的矿体圈定 (1)单个工程中矿体边界的确定 (2)矿体与工业矿体边界线的连接 (3)矿体与工业矿体尖灭点的确定和外推边界线的连接 ①矿体无规律分布用对角线尖灭过两工程中点尖灭法来确定尖灭点，并加于连接。 ②当矿体有规律变化时，用内插法或自然尖灭法确定矿体的外推边界线

  10. 90° ZK8 ZK9 200° ZK7 ZK6 ZK5 ZK2 ZK3 ZK4 ZK1 钻孔及编号 松散堆积物 花岗岩 图例 风化花岗岩 取样位置 90° 方位角 ZK1 砂金矿体 工业砂金矿体 二号砂金矿床第三勘探线剖面及矿体圈定剖面图 水平比例尺1:2000 垂直比例尺1:100 中尖点灭法 对角线尖灭法

  11. 实习七、矿体的圈定（2学时） 1、二号砂金矿床的矿体圈定 (1)单个工程中矿体边界的确定 (2)矿体与工业矿体边界线的连接 (3)矿体与工业矿体尖灭点的确定和外推边界线的连接 (4)砂金矿体厚度与平均品位的计算 (5)填表

  12. 钻孔及编号 取样位置 ZK1 二号砂金矿床第三勘探线剖面及矿体圈定剖面图 水平比例尺1:2000 垂直比例尺1:100 90° ZK8 ZK9 200° ZK7 ZK6 ZK5 ZK2 ZK3 ZK4 ZK1 松散堆积物 花岗岩 图例 风化花岗岩 90° 方位角 砂金矿体 工业砂金矿体

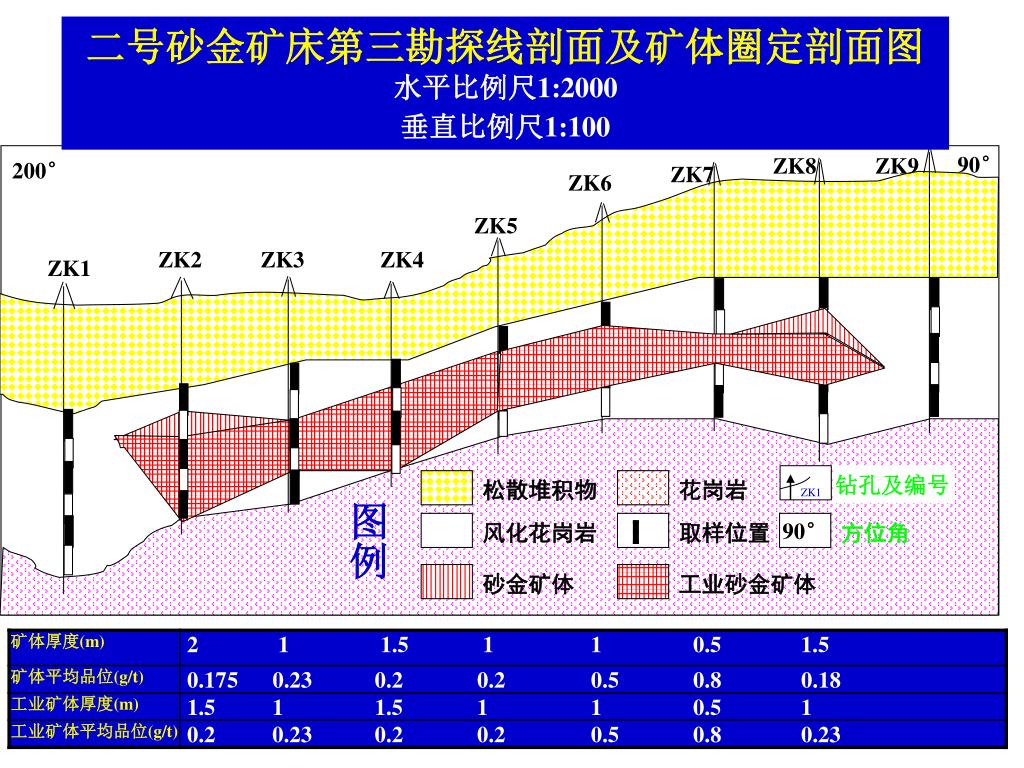

  13. 90° ZK8 ZK9 200° ZK7 ZK6 ZK5 ZK2 ZK3 ZK4 ZK1 钻孔及编号 松散堆积物 花岗岩 图例 风化花岗岩 取样位置 90° 方位角 砂金矿体 工业砂金矿体 ZK1 二号砂金矿床第三勘探线剖面及矿体圈定剖面图 水平比例尺1:2000 垂直比例尺1:100

  14. 实习七、矿体的圈定（2学时） 2、一号铁铜矿床工业矿体的圈定 (1)单个工程中矿体边界的确定 ①确定矿体边界点：据工业指标的边界品位、工业品位、最小可采厚度，以及样品分析结果，确定单个工程中相应矿体、工业矿体边界点位置，并标注 ②据已经划分的矿石类型工业指标，确定各种矿石类型的界线点，并标注

  15. ZK1 ZK2 ZK3 ZK4 90° ZK1 270° 图例 第四系 泥质灰岩 矽卡岩 MFe贫铁矿 花岗闪长岩 Hfe富铁矿 取样位置 CuFe铜铁矿 Cu铜矿 钻孔及编号 一号铁铜矿床第I勘探线地质剖面及矿体圈定剖面图 水平比例尺1:1000 垂直比例尺1:500

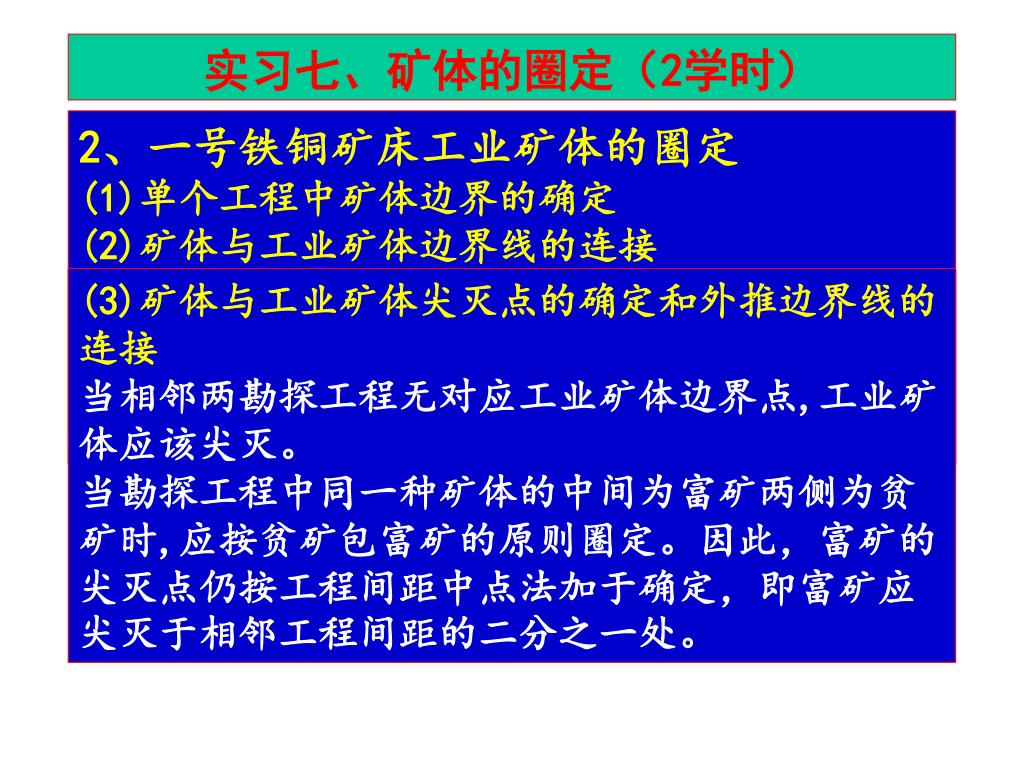

  16. 实习七、矿体的圈定（2学时） 2、一号铁铜矿床工业矿体的圈定 (1)单个工程中矿体边界的确定 (2)矿体与工业矿体边界线的连接 据各工程间工业矿体与矿石类型的边界点，按两相邻工程相同的边界点依次用直线相连，圈出工业矿体矿体边界点的连接成矿体的边界线 (3)矿体与工业矿体尖灭点的确定和外推边界线的连接 当相邻两勘探工程无对应工业矿体边界点,工业矿体应该尖灭。 当勘探工程中同一种矿体的中间为富矿两侧为贫矿时,应按贫矿包富矿的原则圈定。因此，富矿的尖灭点仍按工程间距中点法加于确定，即富矿应尖灭于相邻工程间距的二分之一处。

  17. ZK1 ZK2 ZK3 ZK4 90° ZK1 270° 1 11 图例 5 36 第四系 10 泥质灰岩 矽卡岩 MFe贫铁矿 50 花岗闪长岩 Hfe富铁矿 35 取样位置 CuFe铜铁矿 55 Cu铜矿 钻孔及编号 一号铁铜矿床第I勘探线地质剖面及矿体圈定剖面图 水平比例尺1:1000 垂直比例尺1:500

  18. 实习七、矿体的圈定（2学时） 2、一号铁铜矿床工业矿体的圈定 (1)单个工程中矿体边界的确定 (2)矿体与工业矿体边界线的连接 (3)矿体与工业矿体尖灭点的确定和外推边界线的 (4)、标注矿石类型代号 在各种矿石类型边界线内，用规定的代号标注钻孔取样位置的右侧。各种矿石类型的代号： MFe 贫铁矿 HFe 富铁矿 CuFe 铜铁矿 Cu 铜矿

  19. 铁铜矿床工业指标参考资料 表1 铁铜综合矿体工业指标

  20. 表2 划分矿石类型工业指标

  21. ZK1 ZK2 ZK3 ZK4 90° ZK1 270° 1 11 图例 5 36 第四系 10 泥质灰岩 矽卡岩 MFe贫铁矿 50 花岗闪长岩 HFe富铁矿 35 CuFe铜铁矿 55 取样位置 Cu铜矿 钻孔及编号 一号铁铜矿床第I勘探线地质剖面及矿体圈定剖面图 水平比例尺1:1000 垂直比例尺1:500

  22. ZK1 ZK2 ZK3 ZK4 90° ZK1 270° 图例 第四系 泥质灰岩 矽卡岩 MFe贫铁矿 花岗闪长岩 Hfe富铁矿 CuFe铜铁矿 取样位置 Cu铜矿 钻孔及编号 一号铁铜矿床第I勘探线地质剖面及矿体圈定剖面图 水平比例尺1:1000 垂直比例尺1:500
