Presentation Transcript
slide1

EasySoft Technology

Akrobat Digital LJK Reader

slide2

Judul

Klik di sini bila membuat Proyek Baru

Isikan Password untuk mengaktifkan program dengan huruf g kecil

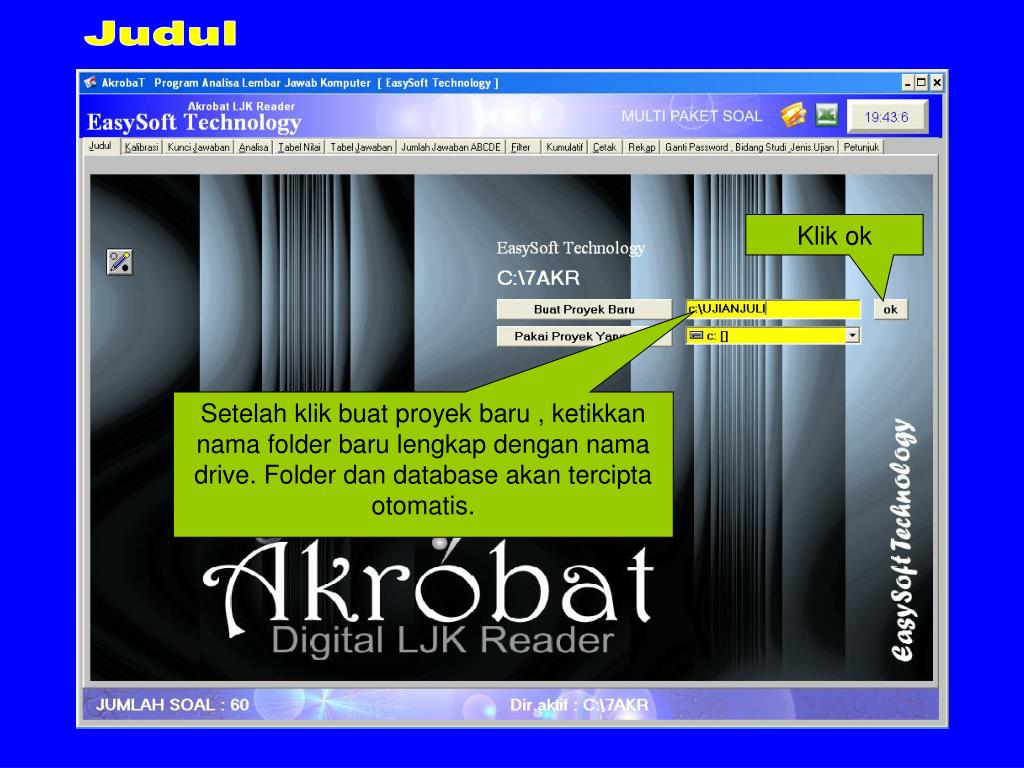

slide3

Judul

Klik ok

Setelah klik buat proyek baru , ketikkan nama folder baru lengkap dengan nama drive. Folder dan database akan tercipta otomatis.

slide4

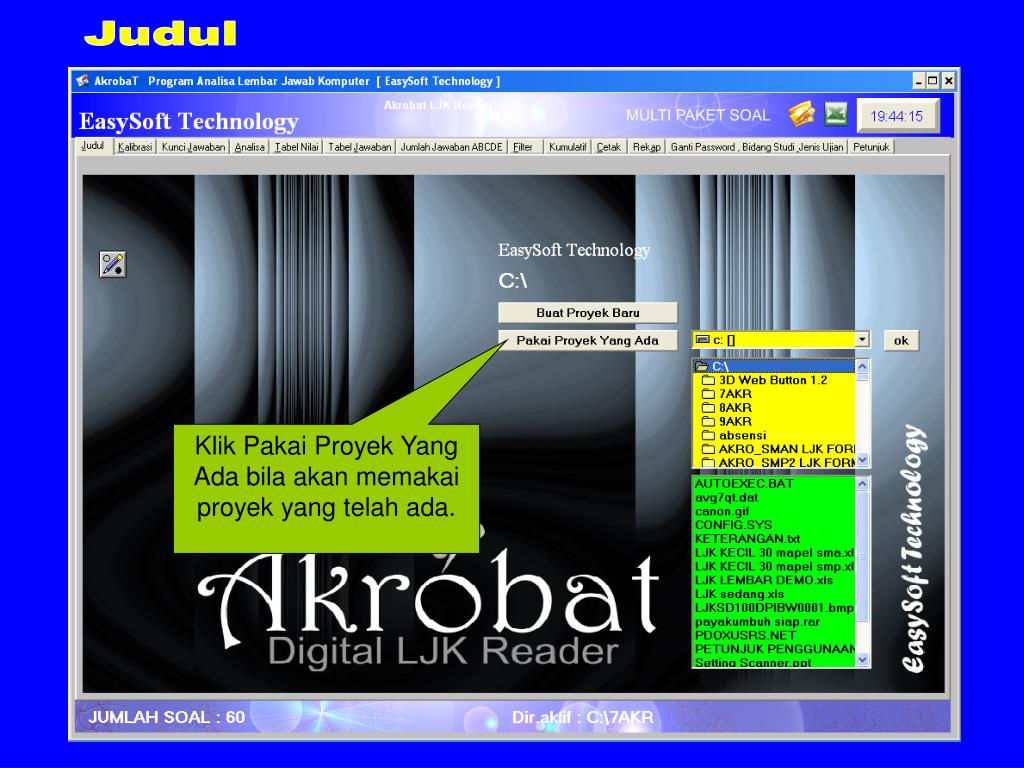

Judul

Klik Pakai Proyek Yang Ada bila akan memakai proyek yang telah ada.

slide5

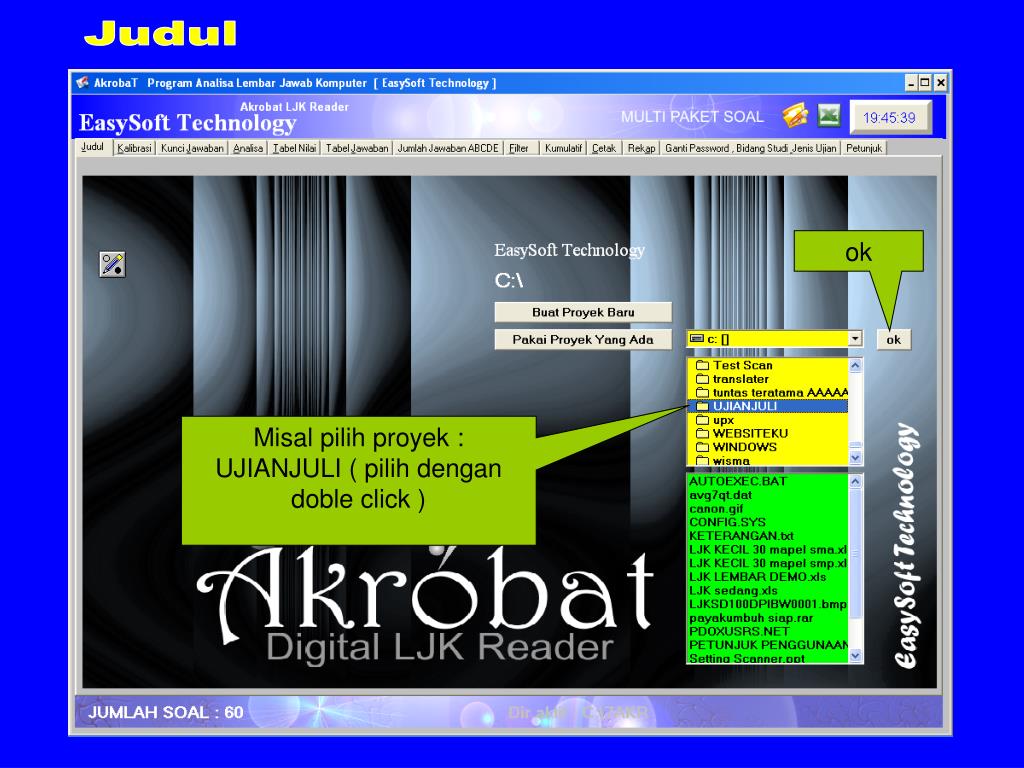

Judul

ok

Misal pilih proyek : UJIANJULI ( pilih dengan doble click )

slide6

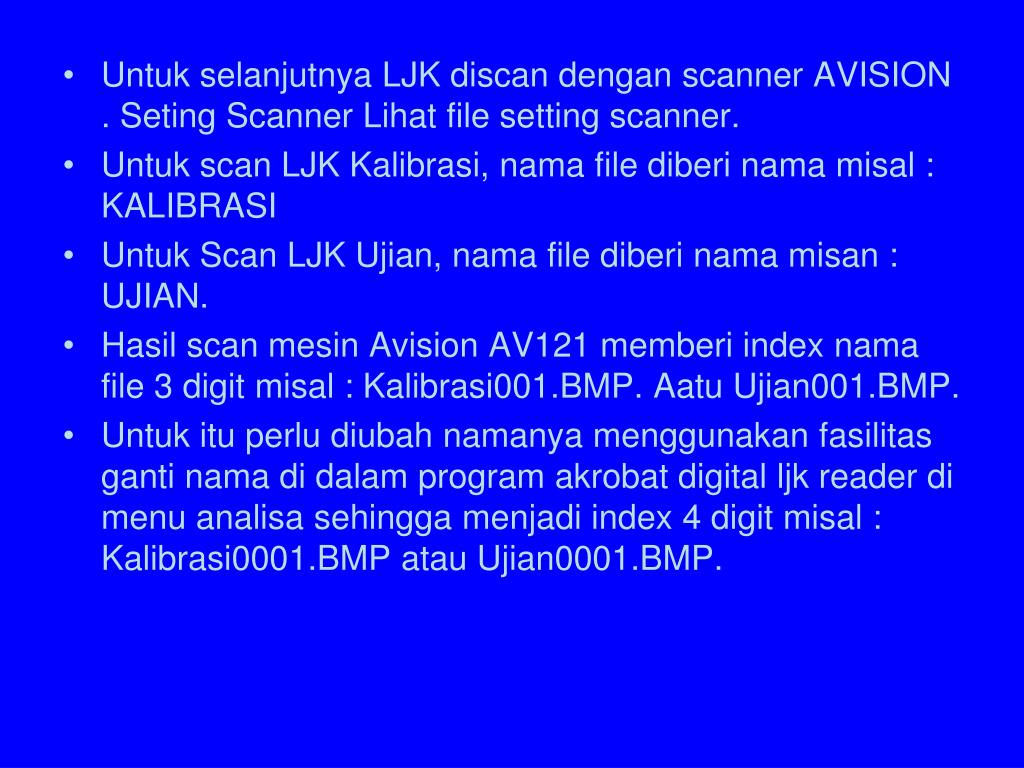

Untuk selanjutnya LJK discan dengan scanner AVISION . Seting Scanner Lihat file setting scanner.
  • Untuk scan LJK Kalibrasi, nama file diberi nama misal : KALIBRASI
  • Untuk Scan LJK Ujian, nama file diberi nama misan : UJIAN.
  • Hasil scan mesin Avision AV121 memberi index nama file 3 digit misal : Kalibrasi001.BMP. Aatu Ujian001.BMP.
  • Untuk itu perlu diubah namanya menggunakan fasilitas ganti nama di dalam program akrobat digital ljk reader di menu analisa sehingga menjadi index 4 digit misal : Kalibrasi0001.BMP atau Ujian0001.BMP.
slide7

Kalibrasi

Cek di sini

Pilih nama file untuk kalibasi di sini

slide8

Kalibrasi

Setelah proses 1,2,3 Akan muncul gambar file kalibrasi beserta angka kalibrasi per item LJK dan posisi deteksi item item LJK.

2. Klik : Load

3. Klik : cek ->

1. Klik : Start

slide9

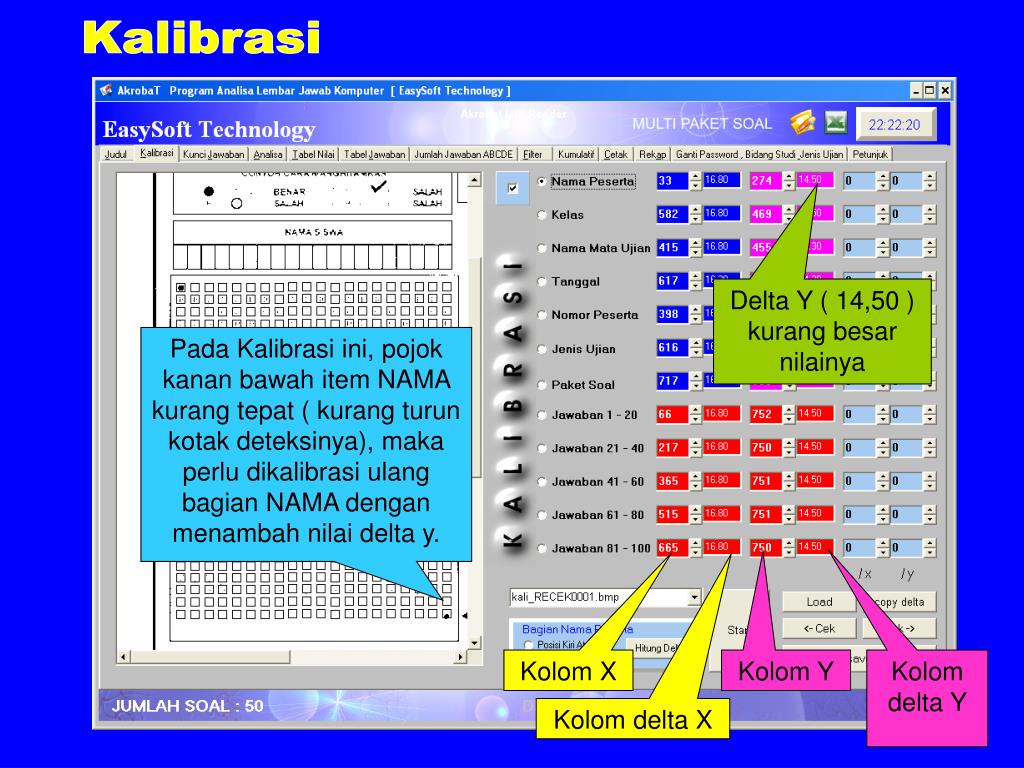

Kalibrasi

Delta Y ( 14,50 ) kurang besar nilainya

Pada Kalibrasi ini, pojok kanan bawah item NAMA kurang tepat ( kurang turun kotak deteksinya), maka perlu dikalibrasi ulang bagian NAMA dengan menambah nilai delta y.

Kolom X

Kolom Y

Kolom delta Y

Kolom delta X

slide10

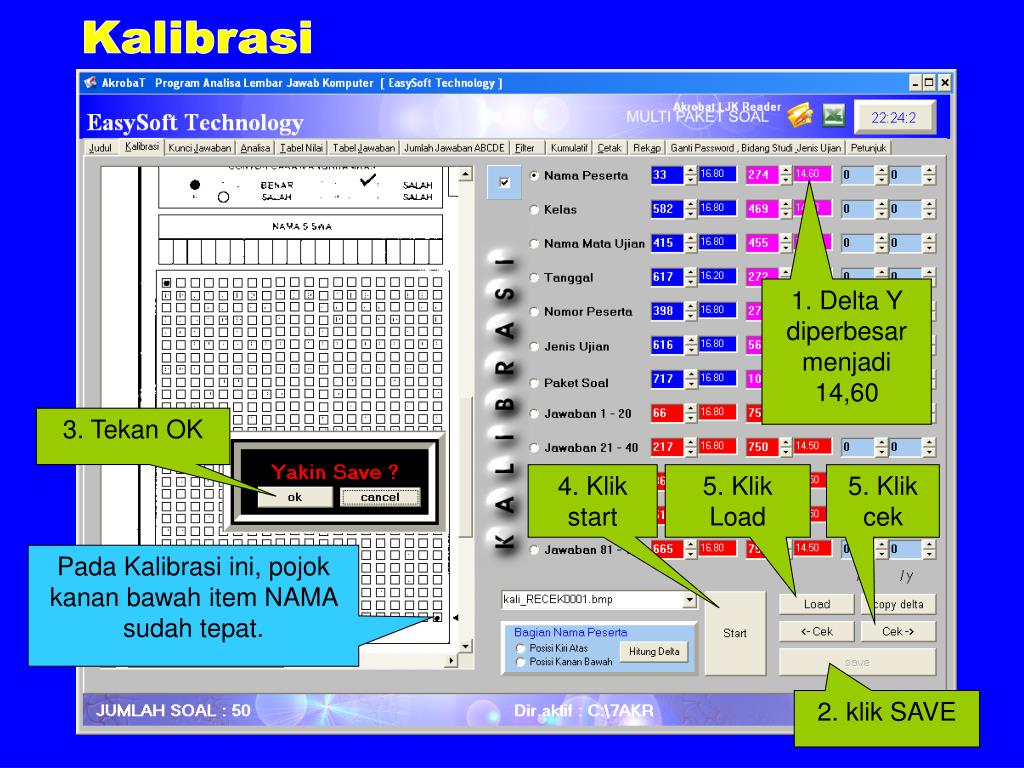

Kalibrasi

1. Delta Y diperbesar menjadi 14,60

3. Tekan OK

4. Klik start

5. Klik Load

5. Klik cek

Pada Kalibrasi ini, pojok kanan bawah item NAMA sudah tepat.

2. klik SAVE

slide11

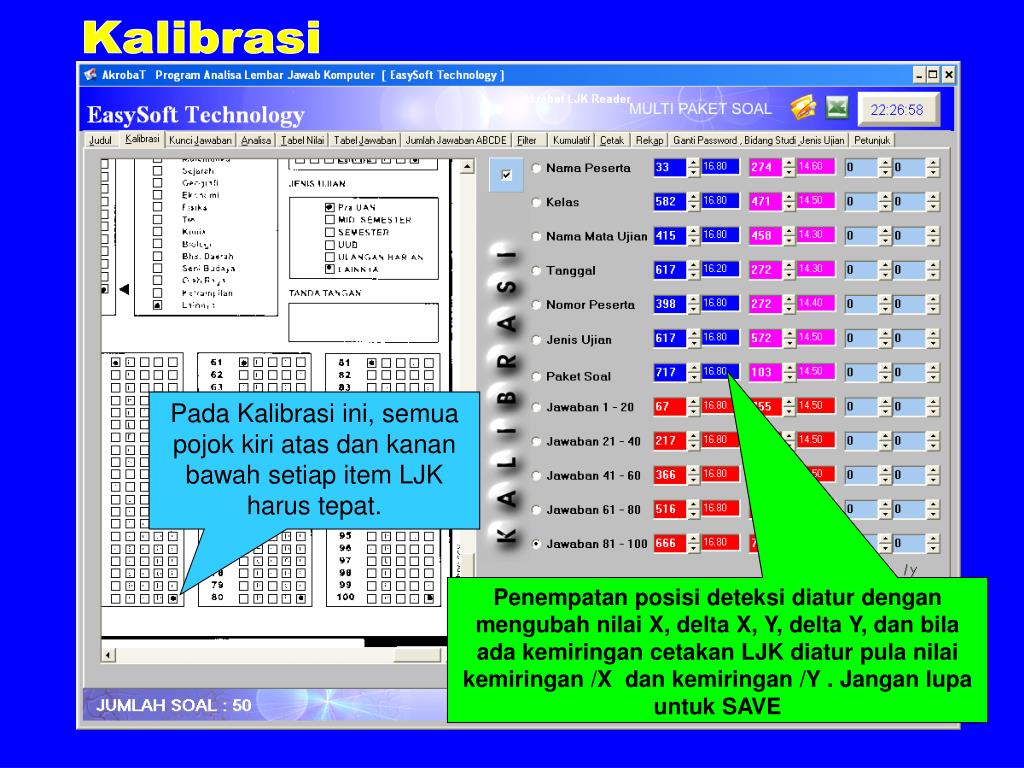

Kalibrasi

Pada Kalibrasi ini, semua pojok kiri atas dan kanan bawah setiap item LJK harus tepat.

Penempatan posisi deteksi diatur dengan mengubah nilai X, delta X, Y, delta Y, dan bila ada kemiringan cetakan LJK diatur pula nilai kemiringan /X dan kemiringan /Y . Jangan lupa untuk SAVE

slide12

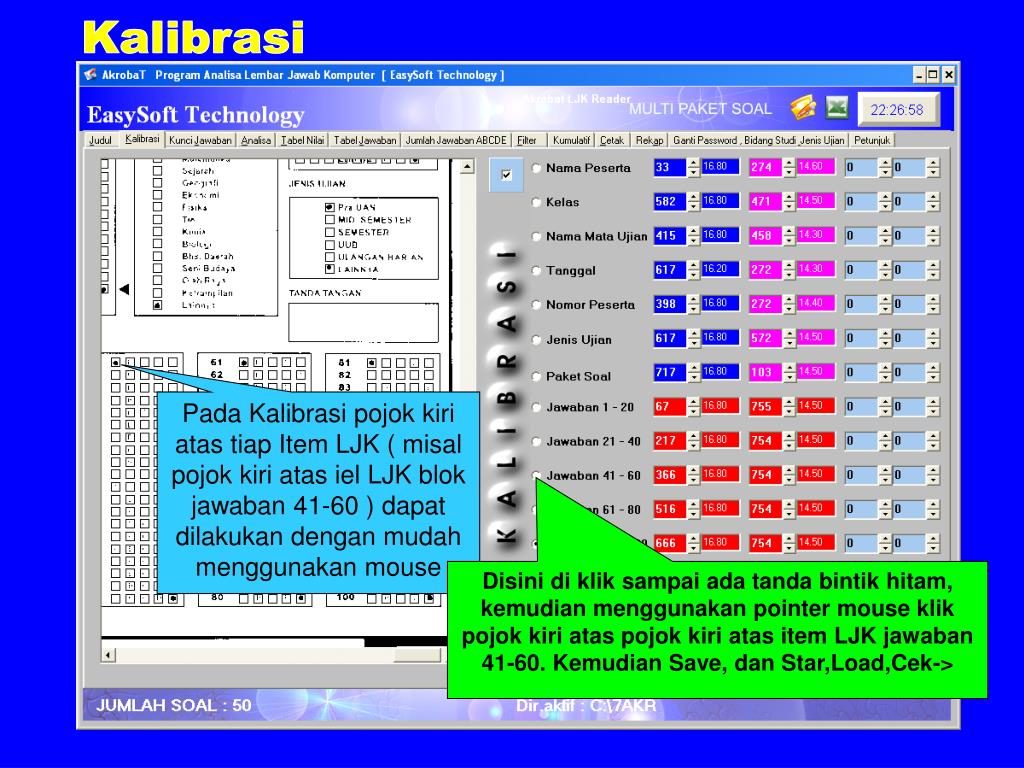

Kalibrasi

Pada Kalibrasi pojok kiri atas tiap Item LJK ( misal pojok kiri atas iel LJK blok jawaban 41-60 ) dapat dilakukan dengan mudah menggunakan mouse

Disini di klik sampai ada tanda bintik hitam, kemudian menggunakan pointer mouse klik pojok kiri atas pojok kiri atas item LJK jawaban 41-60. Kemudian Save, dan Star,Load,Cek->

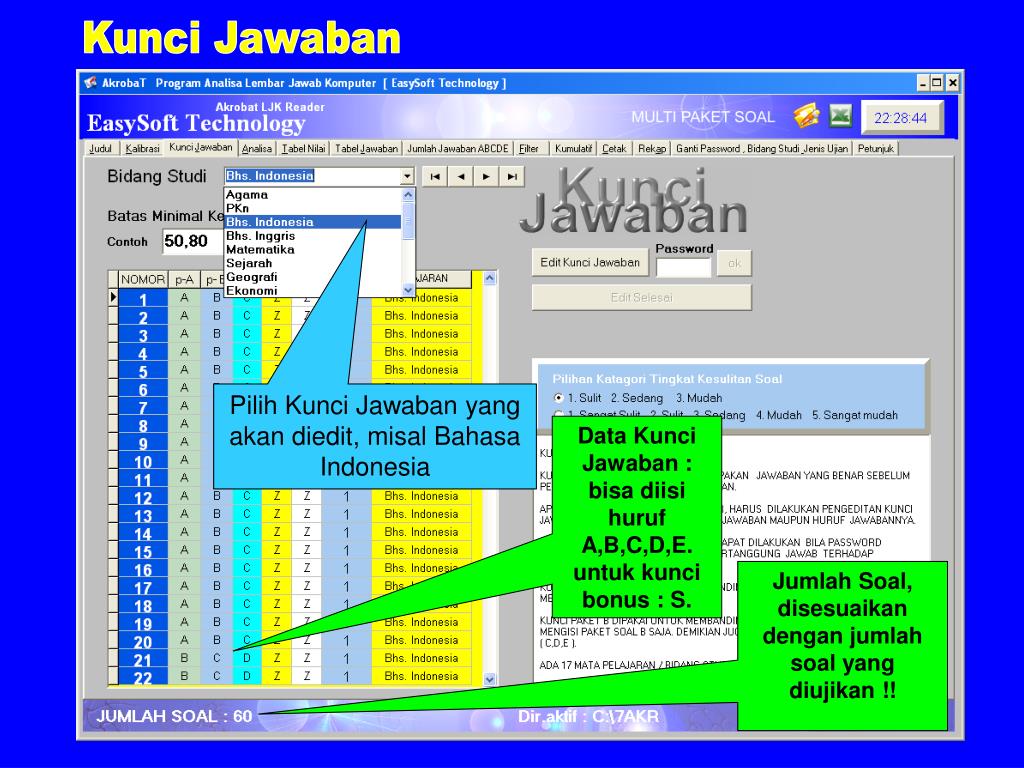

slide13

Kunci Jawaban

Pilih Kunci Jawaban yang akan diedit, misal Bahasa Indonesia

Data Kunci Jawaban : bisa diisi huruf A,B,C,D,E. untuk kunci bonus : S.

Jumlah Soal, disesuaikan dengan jumlah soal yang diujikan !!

slide14

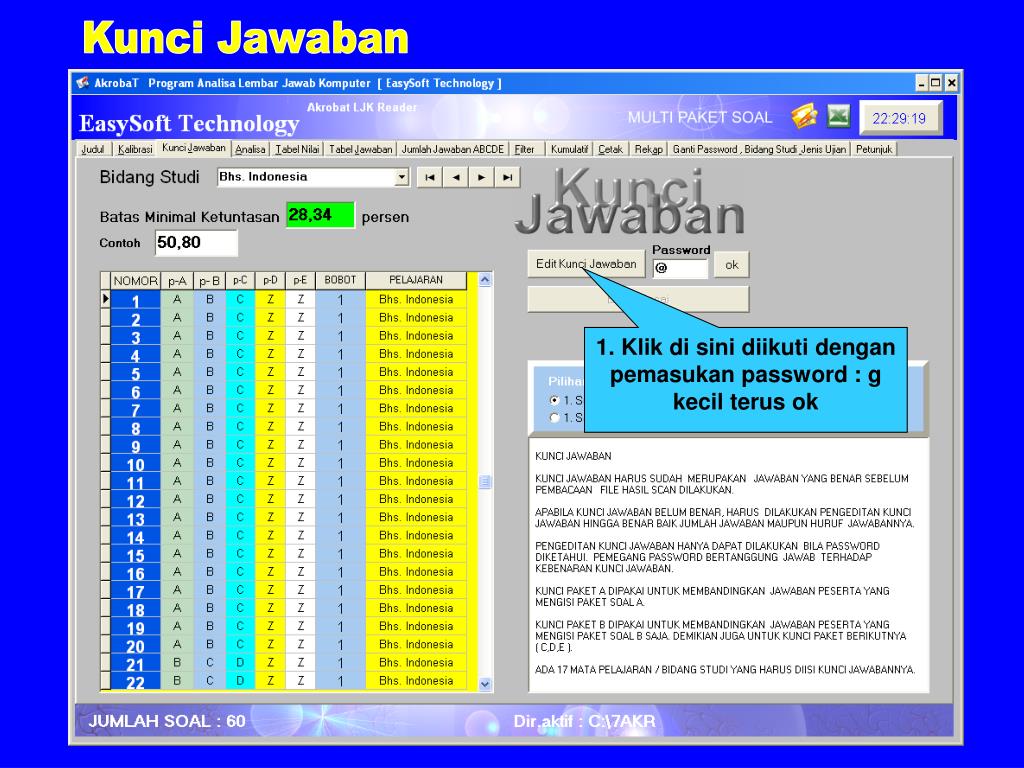

Kunci Jawaban

1. Klik di sini diikuti dengan pemasukan password : g kecil terus ok

slide15

Kunci Jawaban

Bila Password benar maka muncul animasi : SedanG Edit !

1. Sesuaikan nilai batas minimal persen ketuntasan. Bila ada koma gunakan koma ( bukan titik !!! ).c

2. Sesuaikan Jumlah Soal dengan pasti kemudian klik OK disebelahnya.

3. Sesuaikan Kunci Jawaban di semua paket soal ( Paket A,B,C,D,E ) dan bobot soal . Semua harus berisi data, tidak boleh ada yang kosong. Bila kosong pasti akan ada kesalahan pada proses analisa.

Kunci jawaban dapat berupa huruf besar : A,B,C,D,E untuk bonus hurus S, Bila paket tidak dipakai bisa diisi hurus Z.

slide16

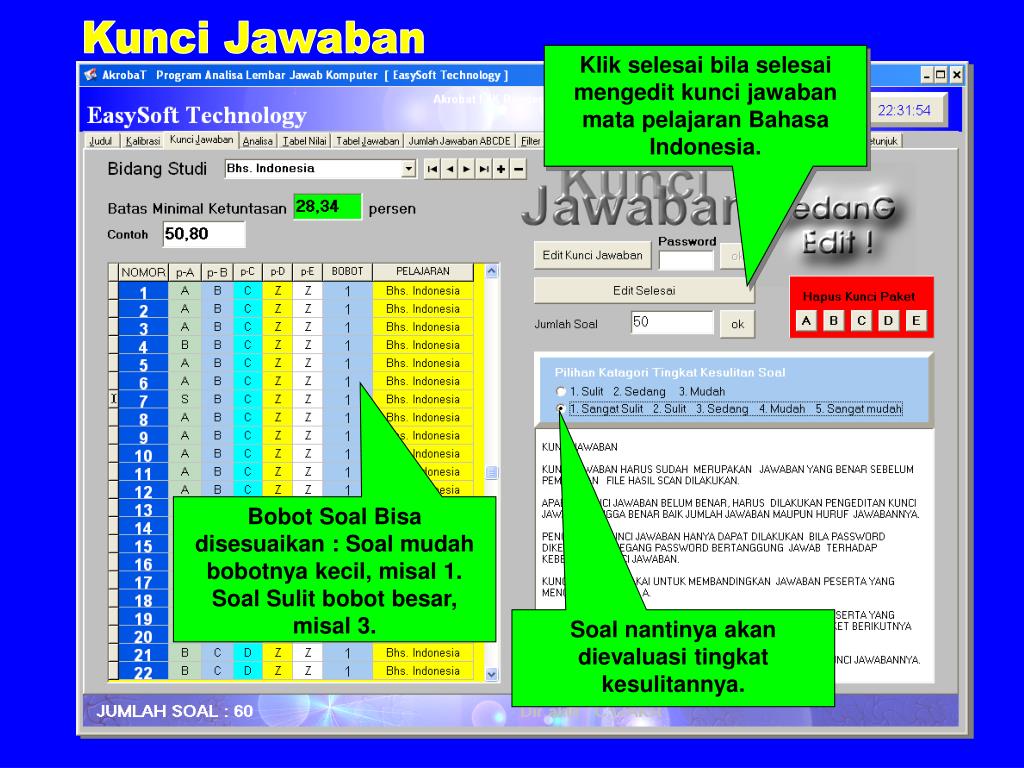

Kunci Jawaban

Klik selesai bila selesai mengedit kunci jawaban mata pelajaran Bahasa Indonesia.

Bobot Soal Bisa disesuaikan : Soal mudah bobotnya kecil, misal 1. Soal Sulit bobot besar, misal 3.

Soal nantinya akan dievaluasi tingkat kesulitannya.

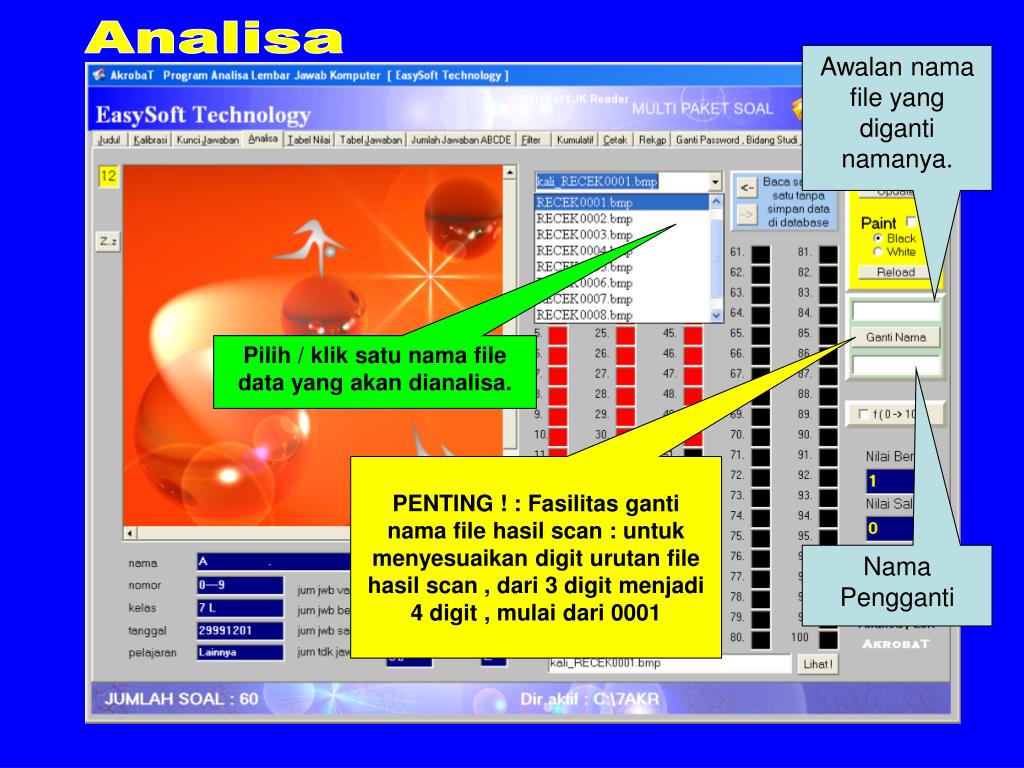

slide17

Analisa

Awalan nama file yang diganti namanya.

Pilih / klik satu nama file data yang akan dianalisa.

PENTING ! : Fasilitas ganti nama file hasil scan : untuk menyesuaikan digit urutan file hasil scan , dari 3 digit menjadi 4 digit , mulai dari 0001

Nama Pengganti

slide18

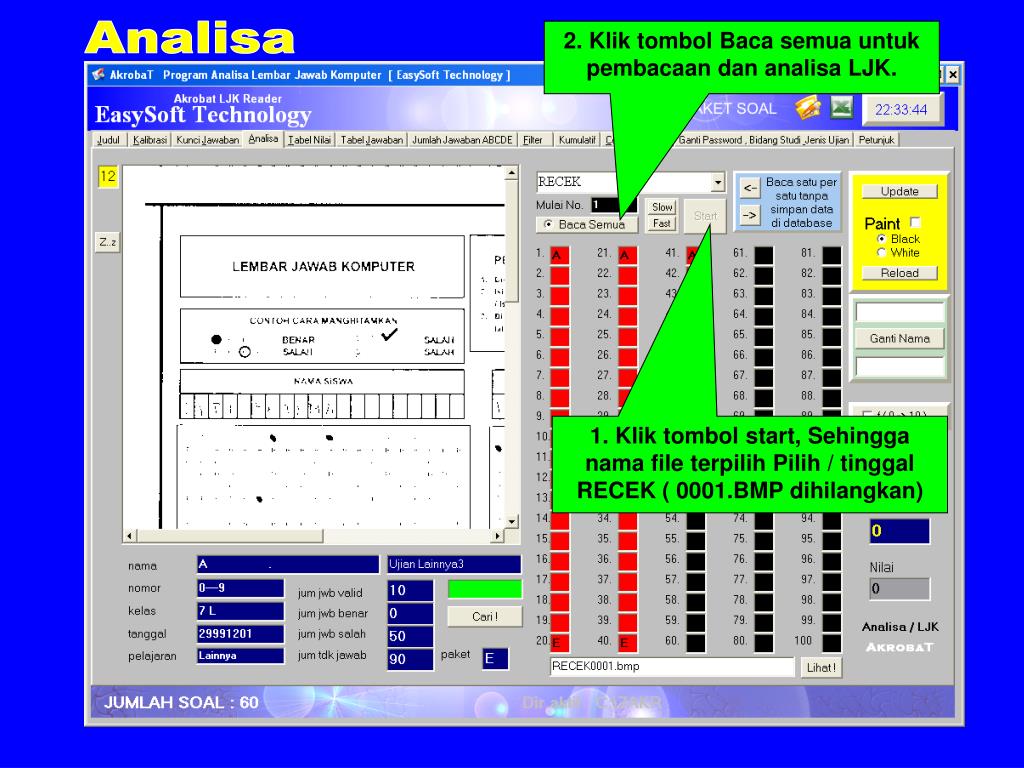

Analisa

2. Klik tombol Baca semua untuk pembacaan dan analisa LJK.

1. Klik tombol start, Sehingga nama file terpilih Pilih / tinggal RECEK ( 0001.BMP dihilangkan)

slide19

Analisa

2. Klik tombol Baca semua untuk pembacaan dan analisa LJK.

Merah : salah.

Kuning : Benar ( sesuai kunci )

Hitam : Tak ada soal

  • Setelah proses pembacaan semua file dengan awalan RECEK maka muncul tanda selesai. Kliklah tombol tersebut.
  • Hasil Analisa muncul di menu berikutnya.
slide20

Tabel Nilai

Pengurutan isi tabel.

Tabel Hasil Pembacaan dan analisa : disimpan dalam file : NILAIA4.DBF

Tabel bisa dihapus isinya bila mengetahui passwordnya. Isi tabel biasanya dihapus bila akan dilakukan pembacaan data baru.

slide21

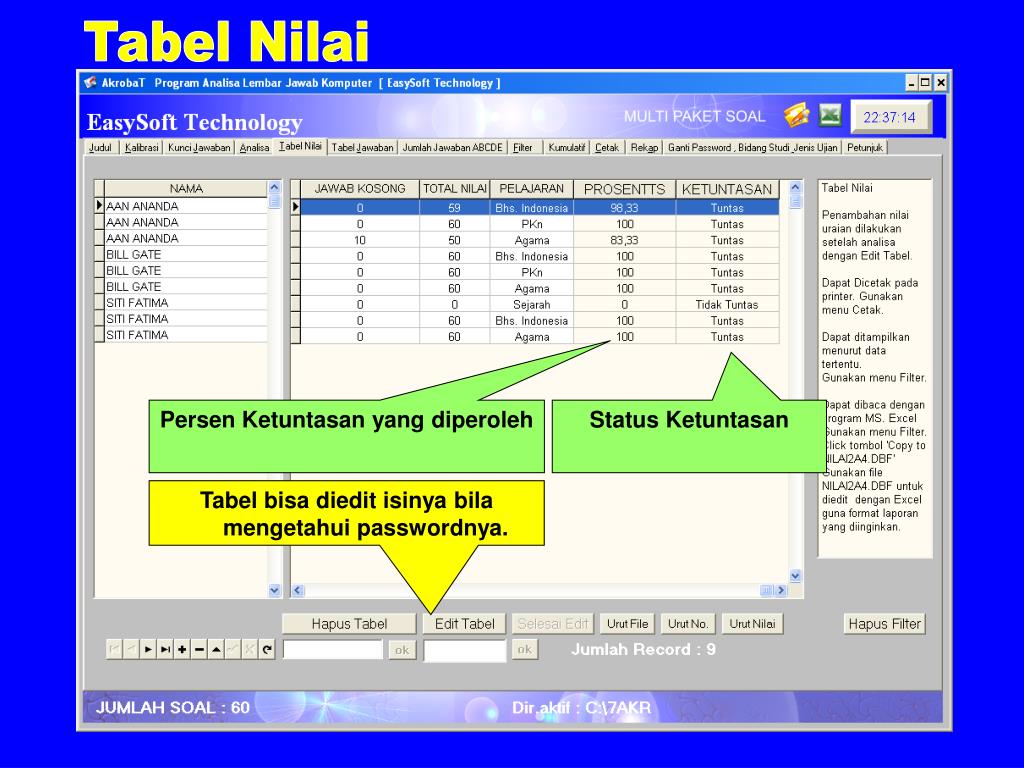

Tabel Nilai

Persen Ketuntasan yang diperoleh

Status Ketuntasan

Tabel bisa diedit isinya bila mengetahui passwordnya.

slide22

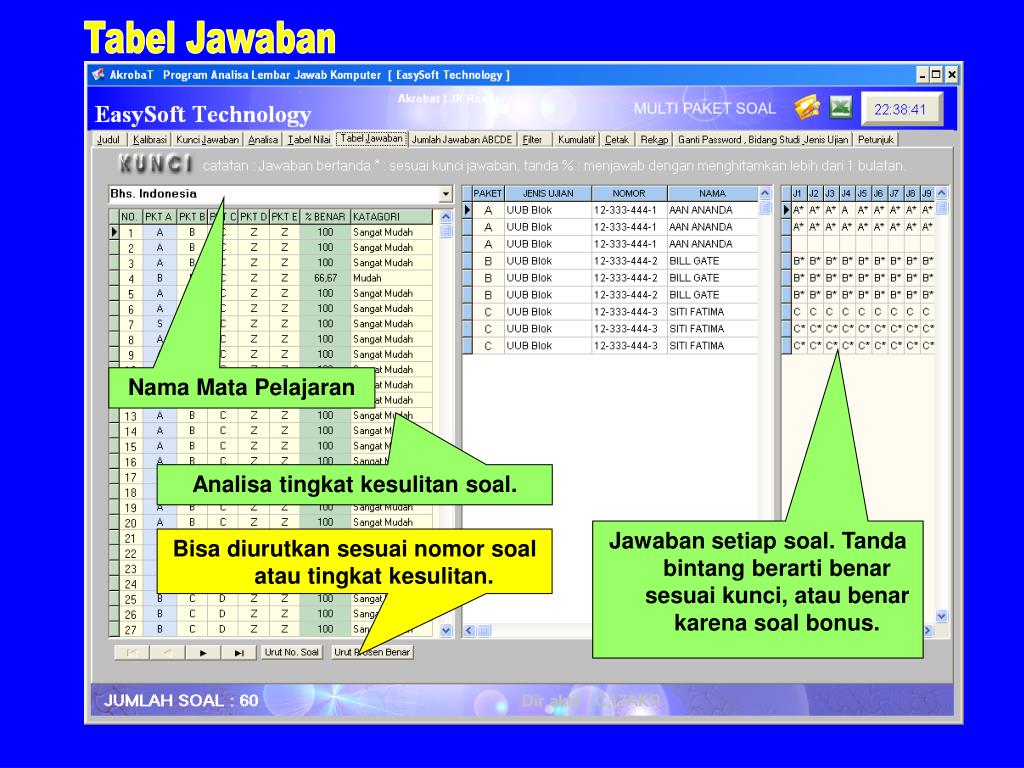

Tabel Jawaban

Nama Mata Pelajaran

Analisa tingkat kesulitan soal.

Jawaban setiap soal. Tanda bintang berarti benar sesuai kunci, atau benar karena soal bonus.

Bisa diurutkan sesuai nomor soal atau tingkat kesulitan.

slide23

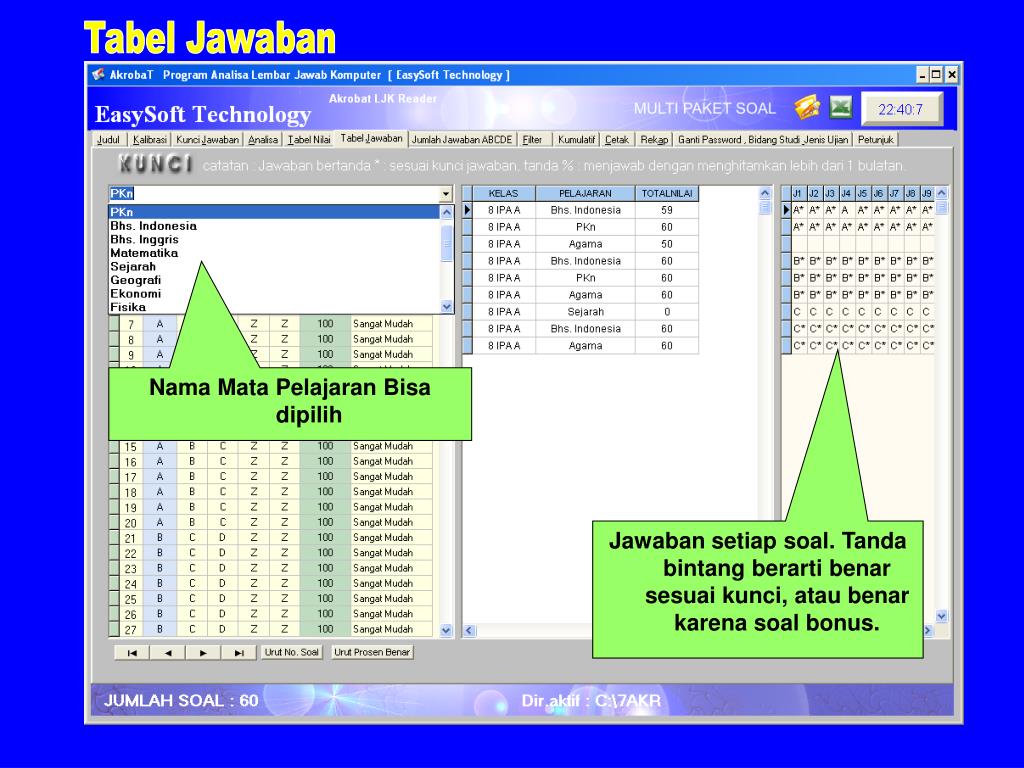

Tabel Jawaban

Nama Mata Pelajaran Bisa dipilih

Jawaban setiap soal. Tanda bintang berarti benar sesuai kunci, atau benar karena soal bonus.

slide24

Jumlah Jawaban A B C D E

Nama Mata Pelajaran Bisa dipilih

Jumlah siswa yang menjawab pilihan A pada paket A, soal nomor 1.

Jumlah siswa yang menjawab pilihan B

pada paket A, soal nomor 6.

slide25

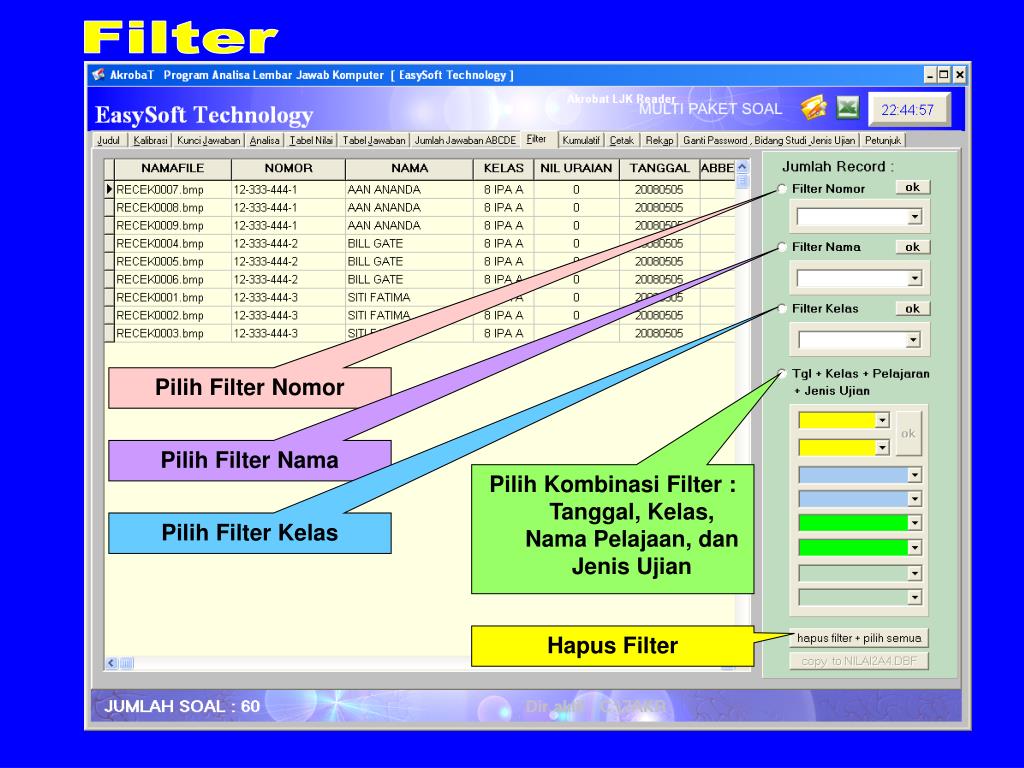

Filter

Pilih Filter Nomor

Pilih Filter Nama

Pilih Kombinasi Filter : Tanggal, Kelas, Nama Pelajaan, dan Jenis Ujian

Pilih Filter Kelas

Hapus Filter

slide26

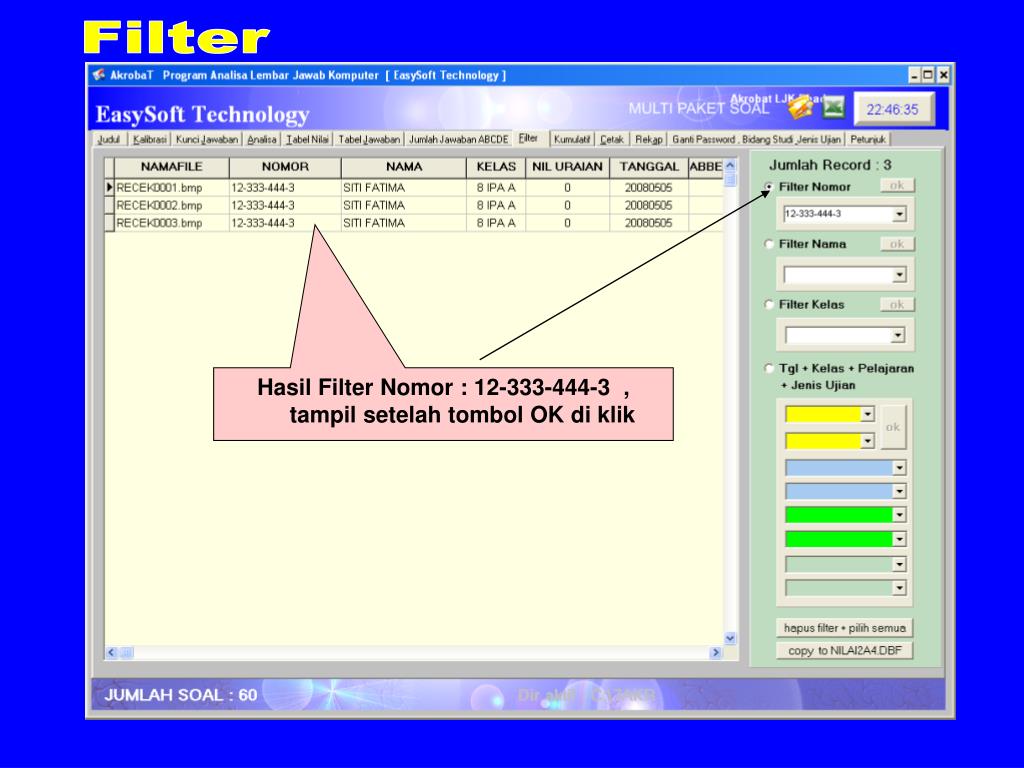

Filter

Hasil Filter Nomor : 12-333-444-3 , tampil setelah tombol OK di klik

slide27

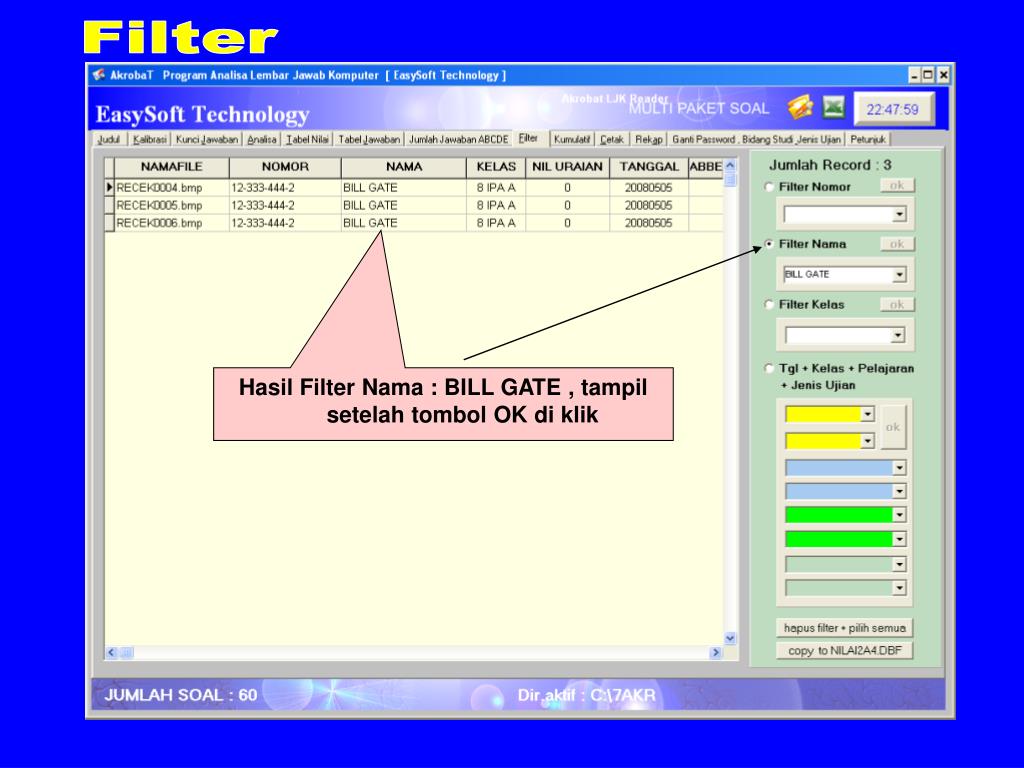

Filter

Hasil Filter Nama : BILL GATE , tampil setelah tombol OK di klik

slide28

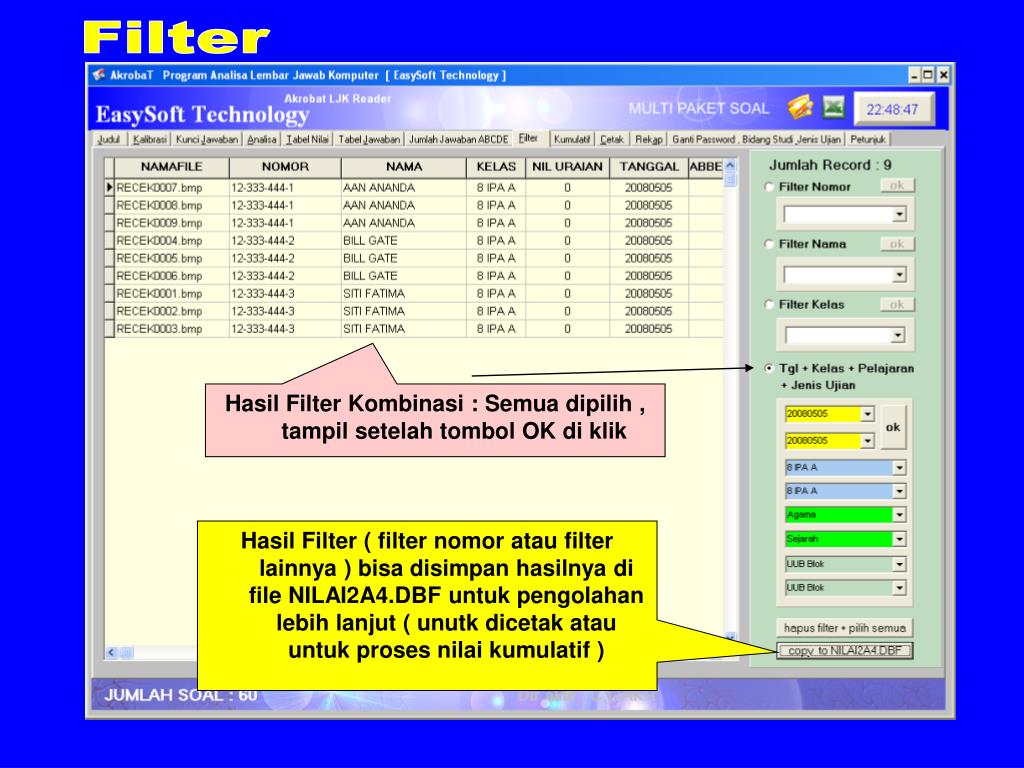

Filter

Hasil Filter Kombinasi : Semua dipilih , tampil setelah tombol OK di klik

Hasil Filter ( filter nomor atau filter lainnya ) bisa disimpan hasilnya di file NILAI2A4.DBF untuk pengolahan lebih lanjut ( unutk dicetak atau untuk proses nilai kumulatif )

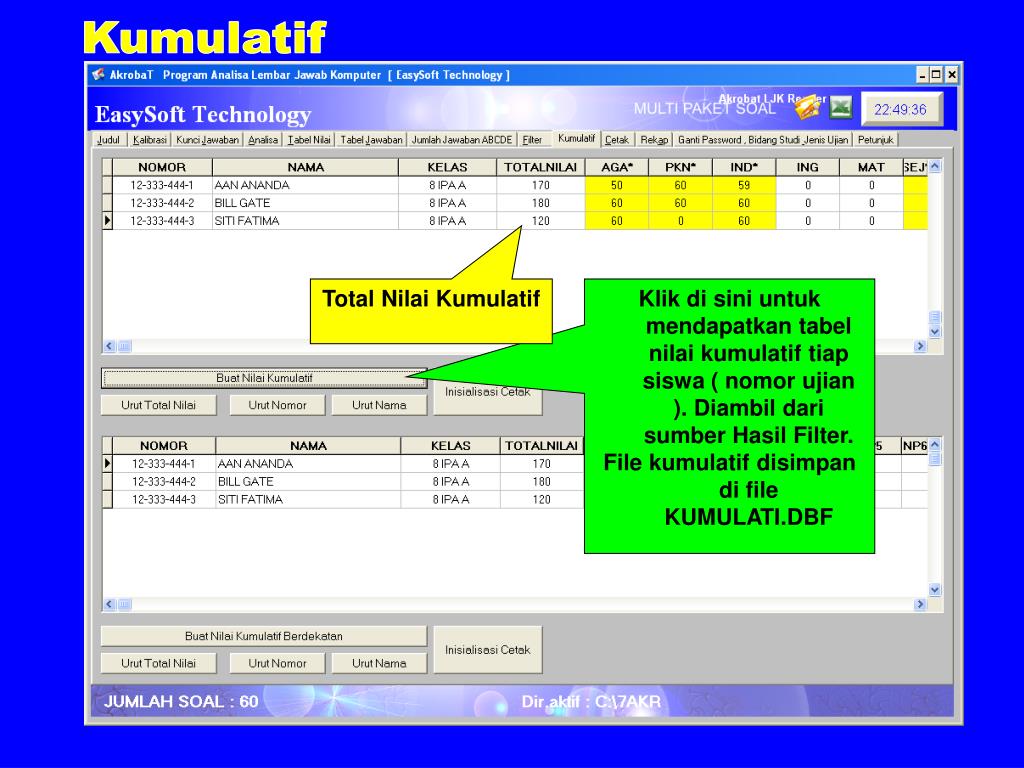

slide29

Kumulatif

Total Nilai Kumulatif

Klik di sini untuk mendapatkan tabel nilai kumulatif tiap siswa ( nomor ujian ). Diambil dari sumber Hasil Filter.

File kumulatif disimpan di file KUMULATI.DBF

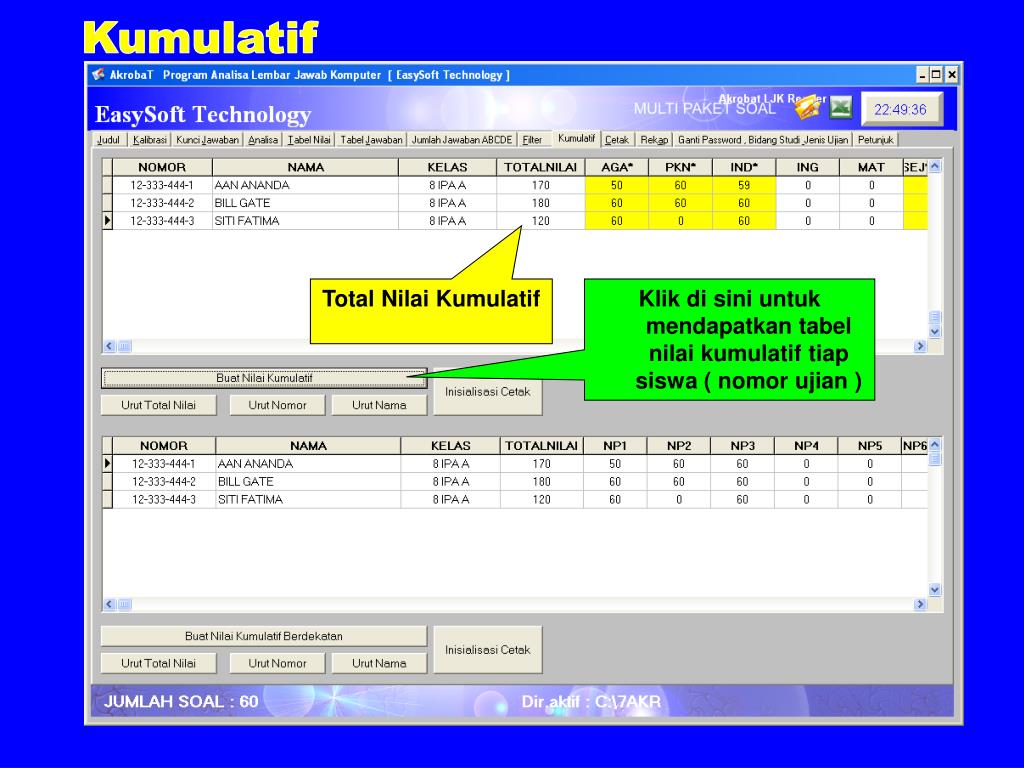

slide30

Kumulatif

Total Nilai Kumulatif

Klik di sini untuk mendapatkan tabel nilai kumulatif tiap siswa ( nomor ujian )

slide31

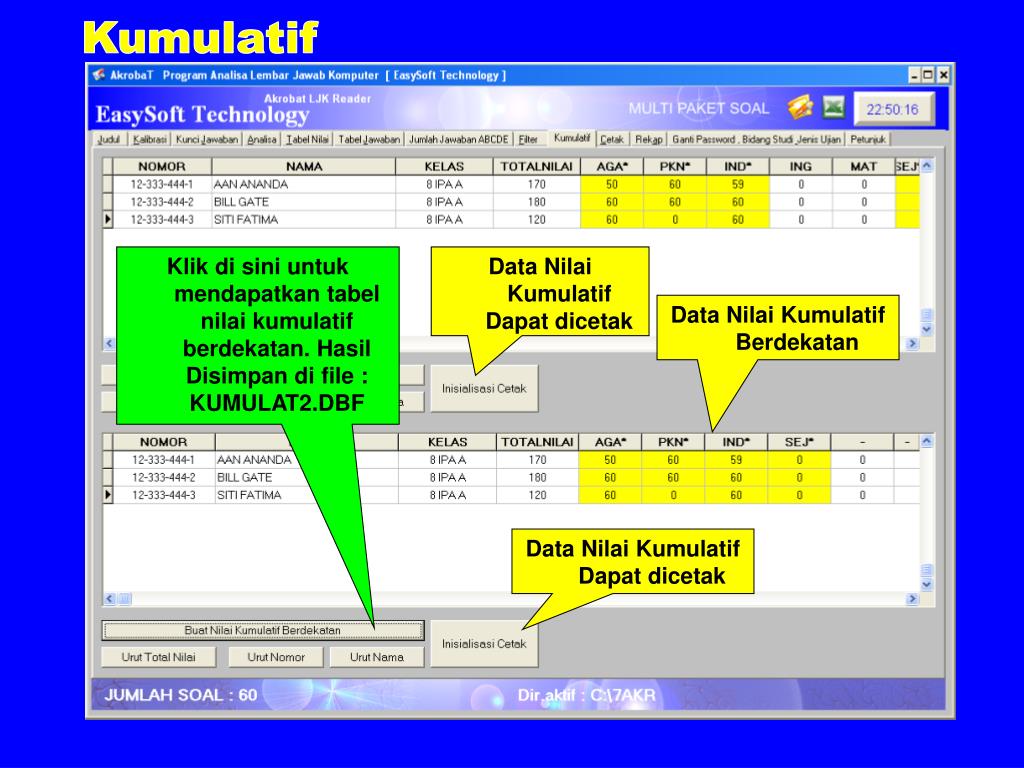

Kumulatif

Klik di sini untuk mendapatkan tabel nilai kumulatif berdekatan. Hasil Disimpan di file : KUMULAT2.DBF

Data Nilai Kumulatif Dapat dicetak

Data Nilai Kumulatif Berdekatan

Data Nilai Kumulatif Dapat dicetak

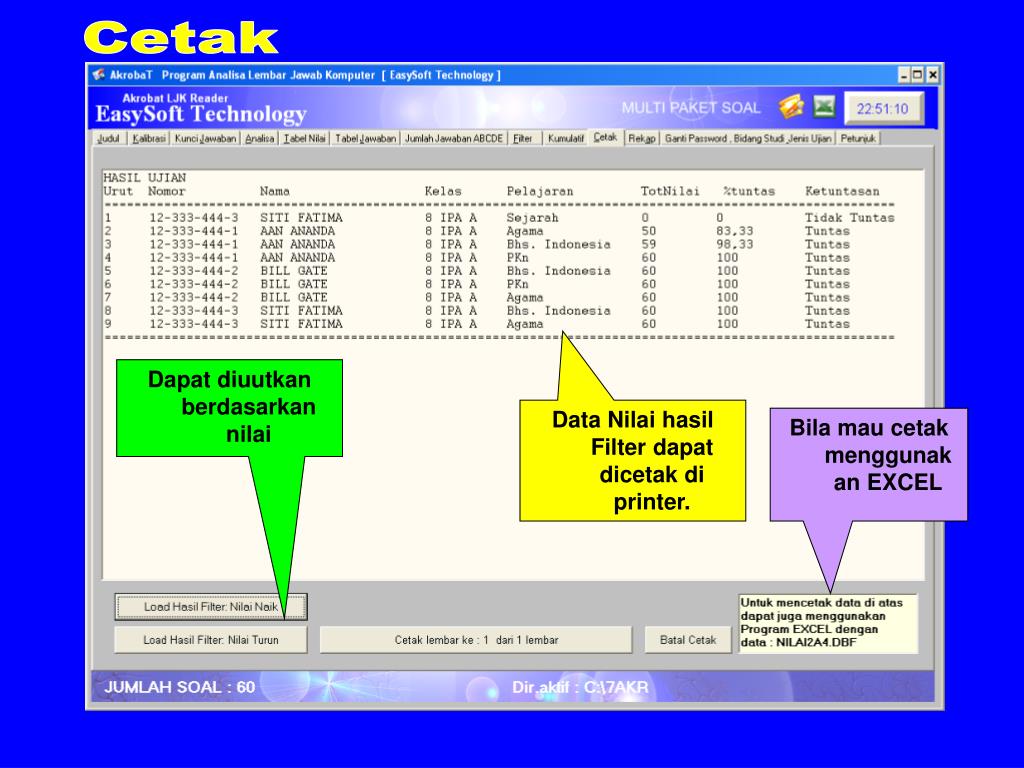

slide32

Cetak

Dapat diuutkan berdasarkan nilai

Data Nilai hasil Filter dapat dicetak di printer.

Bila mau cetak menggunakan EXCEL

slide33

Cetak

Siapkan Kertas A4 sebanyak minimal yang diminta di printer yang juga sudah ON dan printer sudah di default printer

Batal Cetak.

slide34

Rekap

Tombol Buat Rekapitulasi

Cetak di MS WORD

slide35

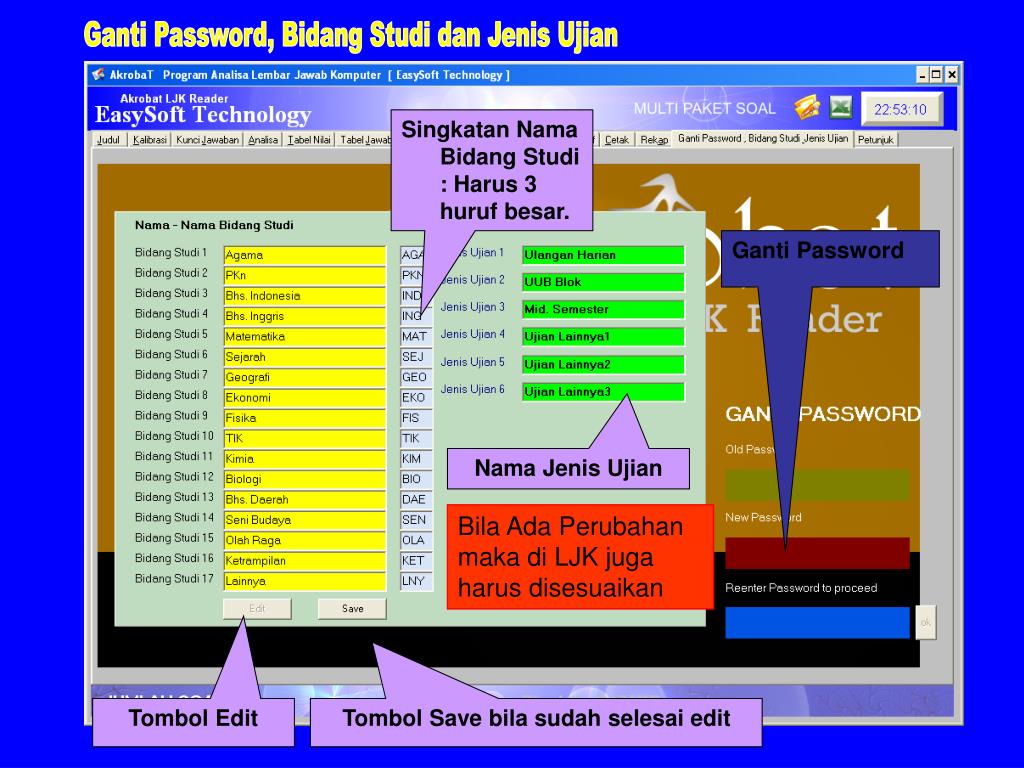

Ganti Password, Bidang Studi dan Jenis Ujian

Singkatan Nama Bidang Studi : Harus 3 huruf besar.

Ganti Password

Nama Jenis Ujian

Bila Ada Perubahan maka di LJK juga harus disesuaikan

Tombol Edit

Tombol Save bila sudah selesai edit

slide36

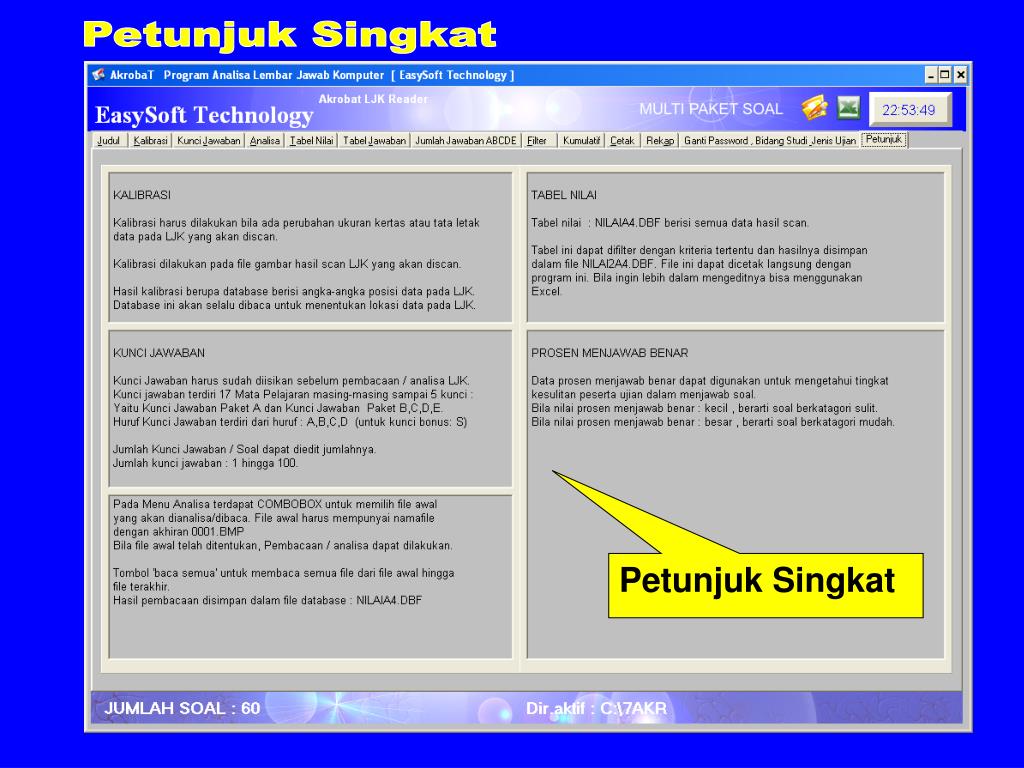

Petunjuk Singkat

Petunjuk Singkat
