發表人 : 王文廷 指導老師 : 戴子堯 老師 日期 :2012.12.10. 低溫 下 金紅石型二氧化鈦塗層的 雲母合成與顏料 特性. 前言 研究方法 結果與討論 結論 參考文獻. 大綱. MnO2 沉積 於 雲母 上 導致形成的金紅石型 TiO2 薄膜組成的高素質面向細針結構在雲母表面和 奈 米花 結構 ，如圖一 。. 前言. 圖一、奈米花結構. 有各種方法 可將 TiO2 沉積 到雲母， 如 : 同質化水解 、 滴定 法、 溶膠 與 凝膠技術 、 化學氣相沉積法 (CVD) 。
E N D

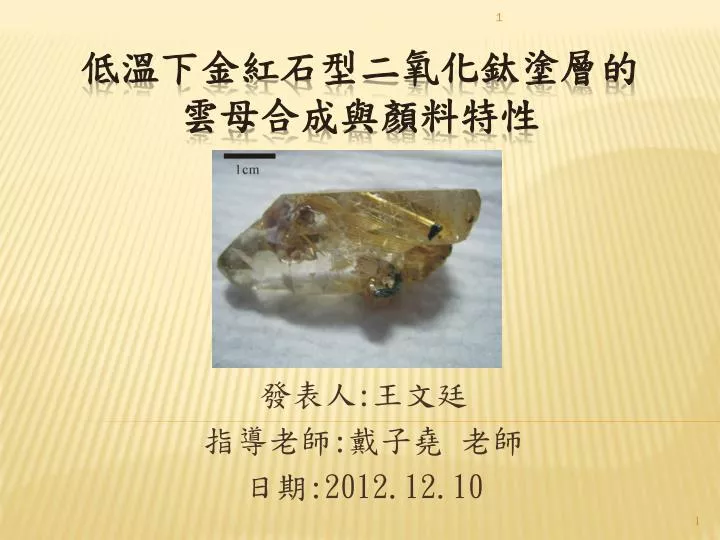

1 發表人:王文廷 指導老師:戴子堯 老師 日期:2012.12.10 低溫下金紅石型二氧化鈦塗層的雲母合成與顏料特性
前言 • 研究方法 • 結果與討論 • 結論 • 參考文獻 1 大綱
MnO2沉積於雲母上導致形成的金紅石型TiO2薄膜組成的高素質面向細針結構在雲母表面和奈米花結構，如圖一。MnO2沉積於雲母上導致形成的金紅石型TiO2薄膜組成的高素質面向細針結構在雲母表面和奈米花結構，如圖一。 1 前言 圖一、奈米花結構
有各種方法可將TiO2沉積到雲母，如:同質化水解、滴定法、溶膠與凝膠技術、化學氣相沉積法(CVD)。有各種方法可將TiO2沉積到雲母，如:同質化水解、滴定法、溶膠與凝膠技術、化學氣相沉積法(CVD)。 • 一般金紅石轉換需要很高的溫度，固相反應介於400~1200 ℃，但是800~900 ℃沉澱單晶TiO2薄層會轉換為非晶態TiO2。 • 在70 ℃無煅燒雲母襯底時，金紅石型二氧化鈦包覆雲母氧化鈦顏料通過水解合成四氯化鈦和MnO2的轉化效果，觀察金紅石。 1 前言
金紅石型之TiO2塗覆在雲母氧化鈦之顏料製備的四氯化鈦乙醇溶液中通過水解，在70℃時，以MnO2做為促進金紅石型添加劑，將金紅石之TiO2沉積在雲母，如圖二。 1 研究方法 圖二、雲母結構
在(110)、(111)、(211)、(220)晶面有金紅石TiO2，而峰值出現雲母顆粒沉積的MnO2 。 1 結果與討論 (e)2.76% MnO2 (d)2.07% MnO2 (c)1.38% MnO2 (b)0.69% MnO2 (a)0% MnO2 圖三、雲母氧化鈦與不同量的MnO2 XRD圖
以四種參數，分別以MnO2含量為0.69%、1.38%、2.07%及2.76%觀察雲母含量，如圖四之數據以四種參數，分別以MnO2含量為0.69%、1.38%、2.07%及2.76%觀察雲母含量，如圖四之數據 1 2.76% 2.07% 1.38% 0.69% 0% 圖四、雲母與MnO2含量圖
一般雲母與添加2.07％MnO2eTiO2雲母，做比較，如圖五拉曼光譜之數據。一般雲母與添加2.07％MnO2eTiO2雲母，做比較，如圖五拉曼光譜之數據。 1 圖五、雲母與添加2.07％MnO2eTiO2雲母之拉曼光譜
證實2.07％（重量）的MnO2雲母提供完整的金紅石型TiO2塗層，如圖六。證實2.07％（重量）的MnO2雲母提供完整的金紅石型TiO2塗層，如圖六。 1 A、B為0% MnO2 A B C、D為2.07% MnO2 D C 圖六、SEM結構影像
反射率的雲母鈦顏料在不同的MnO2含量， 1 (a)0% (b)0.69% (c)1.38% (d)2.07% 圖七、光譜反射率曲線圖 圖八、照明曲線圖
從表一，可看出MnO2的增加導致減少了亮度，但是飽和度卻是明顯增加，以紅、綠、黃及藍顏色做搭配。從表一，可看出MnO2的增加導致減少了亮度，但是飽和度卻是明顯增加，以紅、綠、黃及藍顏色做搭配。 1 表一、光譜反射率比對表
不斷增加MnO2沉積到雲母TiO2塗層，質量分數的增加，導致相對於銳鈦礦型金紅石相之生成。不斷增加MnO2沉積到雲母TiO2塗層，質量分數的增加，導致相對於銳鈦礦型金紅石相之生成。 • 只有2.07％（重量）MnO2的利用雲母重量，發現開始不需要進行煅燒，就能提供一個完整的金紅石TiO2塗層。 • 金紅石TiO2包覆雲母鈦顏料下表現出高光UV照明，有助於提高耐用性有機基材，如聚合物和塗料。 1 結論
材料電子顯微鏡學，全華出版社 • 以”二氧化鈦”為關鍵字收尋相關資訊 • 以”奈米花”為關鍵字收尋相關資訊 • http://www.onwhim.com/gate?mod=article&id=20100826134436(礦物之說明) • http://taiwanpedia.culture.tw/web/content?ID=9493(水晶之石英解說) 1 參考文獻
Thank you for your listening 感謝您的聆聽 敬請指教Q&A 1 謝謝!
