2. การสื่อสารข้อมูลและเครือข่ายการสื่อสารข้อมูลและเครือข่าย LAN แบบ Token Ring

3. LAN แบบ Token Ring เครือข่ายแบบโทเคนริง(Token Ring)เป็นเทคโนโลยีเครือข่าย LAN ที่พัฒนาโดยบริษัท IBM ในช่วงทศวรรษที่1970 ซึ่งต่อมา IEEE ได้นำมาเป็นแม่แบบในการพัฒนามาตรฐาน IEEE 802.5 ซึ่ง IEEE 802.5 หรือ โทเคนริง(Token Ring) จัดเป็นเครือข่ายที่ใช้โทโปโลยีแบบวงแหวน(Ring)ด้วยสายคู่ตีเกลียวหรือเส้นใยนำแสง อัตราการส่งข้อมูลของโทเค็นริงที่ใช้โดยทั่วไปคือ 4 หรือ 16 Mbps กำหนดให้มีสถานีเชื่อมต่อได้ไม่เกิน 250 สถานี เครือข่าย LAN แบบโทเคนริงนั้น เหมาะกับงานที่ต้องการรับประกันอัตราความเร็วในการรับ/ส่งข้อมูล รวมทั้งงานที่ต้องการระบบความแน่นอนที่สามารถใช้งานได้ดีอยู่แม้มีปัญหาเกิดขึ้นกับระบบ

4. LAN แบบ Token Ring

5. แสดงลักษณะการเชื่อมต่อเครือข่ายโทเคนริงแสดงลักษณะการเชื่อมต่อเครือข่ายโทเคนริง เครือข่ายแบบ token ring เป็นระบบเครือข่ายแบบ LAN ซึ่งเครื่องคอมพิวเตอร์ต่อด้วย topology แบบ Ring ดังรูป และระบบเลขฐานสอง (หรือ token) เป็นแบบแผนการส่งที่ใช้ในการป้องกันการชนกันของข้อมูลระหว่างคอมพิวเตอร์ 2 เครื่อง ที่ต้องการส่ง message ในเวลาเดียวกัน

6. ลักษณะการทำงานโปรโตคอลของ token ring เครือข่าย LAN แบบโทเคนริงตามมาตรฐานของ IEEE นั้นกำหนดให้ใช้โทโพโลยีแบบวงแหวน(Ring) โดยมีข้อมูลสื่อสารสั้นๆ ที่เรียกว่า โทเคน (Token) เป็นตัวกำหนดว่าเครื่องใดสามารถส่งข้อมูลได้ (เฟรมบนเครือข่ายจะประกอบไปด้วยโทเคนและข้อมูลที่เกี่ยวข้อง ซึ่งอาจจะเป็นข้อมูลของผู้ใช้งาน หรือข้อมูลของระบบที่ใช้ในการควบคุมการจัดการเครือข่ายแบบโทเคนริง) โทเคนจะถูกส่งให้วิ่งไปรอบๆ เครือข่าย ถ้าเครื่องใดสามารถครอบครองโทเคนได้จะสามารถส่งข้อมูลได้

7. ลักษณะการทำงานโปรโตคอลของ token ring หากเครื่องใดได้โทเคนแต่ไม่มีข้อมูลที่จะส่งก็จะผ่านโทเคนไปยังเครื่องอื่นที่อยู่ถัดไป ก่อนส่งข้อมูลบนเครือข่ายแบบโทเคนริงนี้ การชนกันของข้อมูลในขณะส่งจะไม่เกิดขึ้น โทเคนที่ "ไม่ว่าง" (โทเคนที่ถูกทำเครื่องหมายว่ากำลังถูกใช้งานในการส่งข้อมูลอยู่) จะถูกส่งต่อไปรอบวงจนกระทั่งถึงเครื่องปลายทางที่กำหนดเป็นผู้รับ เครื่องที่เป็นผู้รับจะทำการยืนยันว่าได้รับข้อมูลแล้ว โดยทำเครื่องหมายลงในโทเคนนั้น จากนั้นโทเคนก็จะเดินทางไปจนถึงเครื่องต้นทางที่เป็นผู้ส่ง เครื่องที่เป็นผู้ส่งก็จะทำการลบข้อมูลที่ติดอยู่กับโทเคนนั้น แล้วตามด้วยการลบเครื่องหมายที่แจ้งว่า "ไม่ว่าง" ออกไป จากนั้นก็จะปล่อยโทเคนเป็นอิสระสู่เครือข่ายเพื่อให้เครื่องอื่นได้มีโอกาสใช้งานได้ต่อไป

8. ขั้นตอนการทำงานของ Token Ring Protocol 1. ส่ง information frame เปล่า ไปรอบ ring อย่างต่อเนื่อง 2. เมื่อมีคอมพิวเตอร์ตอบการส่ง message จะเพิ่ม token เข้าไปใน frame เปล่า (ซึ่งบิตของ token ในเฟรมจะเปลี่ยนจาก "0" เป็น "1") และแทรก message และจุดหมายปลายทางใน frame 3. เมื่อ frame ได้รับการตรวจสอบโดยแต่ละ เวิร์กสเตชั่น โดยเวิร์กสเตชั่นที่เป็นปลายทางของ message จะก็อบปี้ message จาก frame แล้วเปลี่ยน token กลับเป็น 0

9. ขั้นตอนการทำงานของ Token Ring Protocol 4. เมื่อ frame กลับไปที่จุดเริ่มต้น และเห็นว่า token เปลี่ยนเป็น 0 แล้ว ซึ่งแสดงว่ามีการรับ message ไปแล้ว จากนั้นจะมีการลบ message จาก frame 5. frame ดังกล่าวจะหมุนเวียนเป็น frame เปล่าต่อไป พร้อมที่จะรับ message จากอุปกรณ์หรือคอมพิวเตอร์ใหม่

10. ขนาดของโทเคน จะมีขนาด 3 ไบต์ 1. ไบต์แรกกำหนดจุดเริ่มต้นของโทเคน(Start delimiter) 2. ไบต์ต่อมาคือ Access Control Byte จะเป็นไบต์ที่กำหนดระดับความสำคัญ ( Priority) และค่า สงวนให้กับโทเคนของเครือข่าย ระดับความสำคัญนั้นมีไว้เพื่อให้เครื่องบางเครื่องบนเครือ ข่ายมีสิทธิพิเศษในการรับ/ส่งข้อมูลได้มากชึ้น ซึ่งปกติแล้วเครื่องทุกเครื่องจะมีค่ามาตรฐาน ของตนเองอยู่ค่าหนึ่ง แต่เครื่องที่มีค่านี้สูงกว่าเครื่องอื่นๆ ก็จะสามารถถือโทเคนในเครือข่าย เพื่อใช้ส่งข้อมูลได้ก่อน 3. ไบต์สุดท้ายเป็นตำแหน่งปิดท้ายจะเป็นตัวบ่งชี้จุดสิ้นสุดของโทเคน(End delimiter)

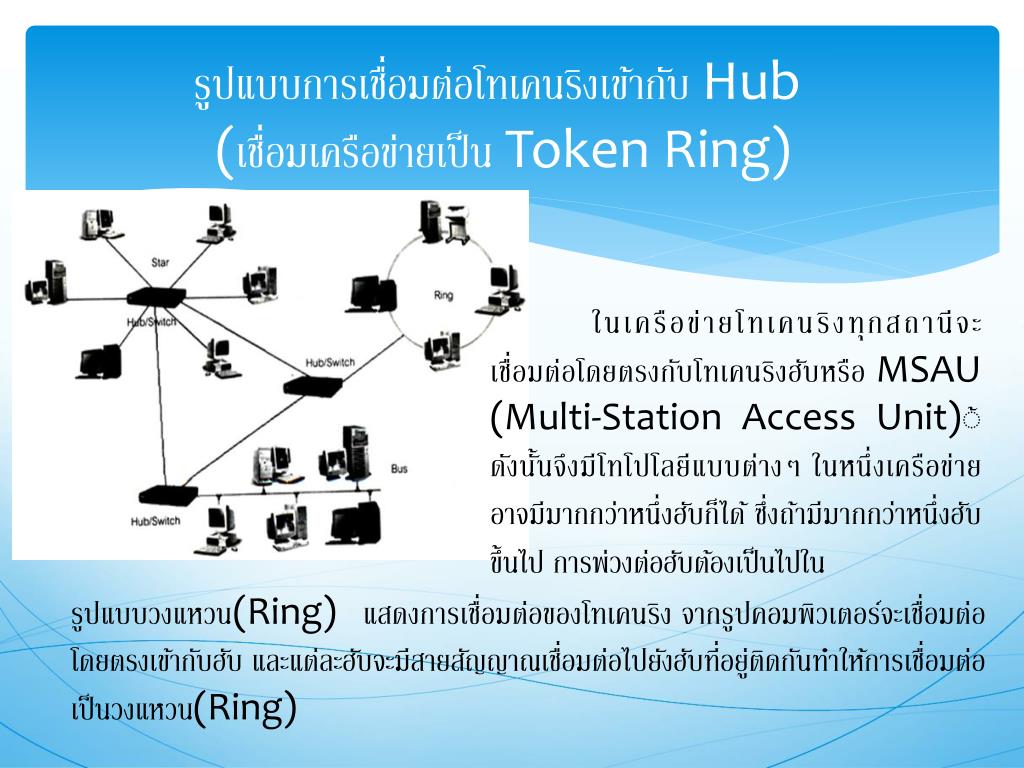

11. รูปแบบการเชื่อมต่อโทเคนริงเข้ากับ Hub(เชื่อมเครือข่ายเป็น Token Ring) ในเครือข่ายโทเคนริงทุกสถานีจะเชื่อมต่อโดยตรงกับโทเคนริงฮับหรือ MSAU (Multi-Station Access Unit)้ ดังนั้นจึงมีโทโปโลยีแบบต่างๆ ในหนึ่งเครือข่ายอาจมีมากกว่าหนึ่งฮับก็ได้ ซึ่งถ้ามีมากกว่าหนึ่งฮับขึ้นไป การพ่วงต่อฮับต้องเป็นไปใน รูปแบบวงแหวน(Ring) แสดงการเชื่อมต่อของโทเคนริง จากรูปคอมพิวเตอร์จะเชื่อมต่อโดยตรงเข้ากับฮับ และแต่ละฮับจะมีสายสัญญาณเชื่อมต่อไปยังฮับที่อยู่ติดกันทำให้การเชื่อมต่อเป็นวงแหวน(Ring)
