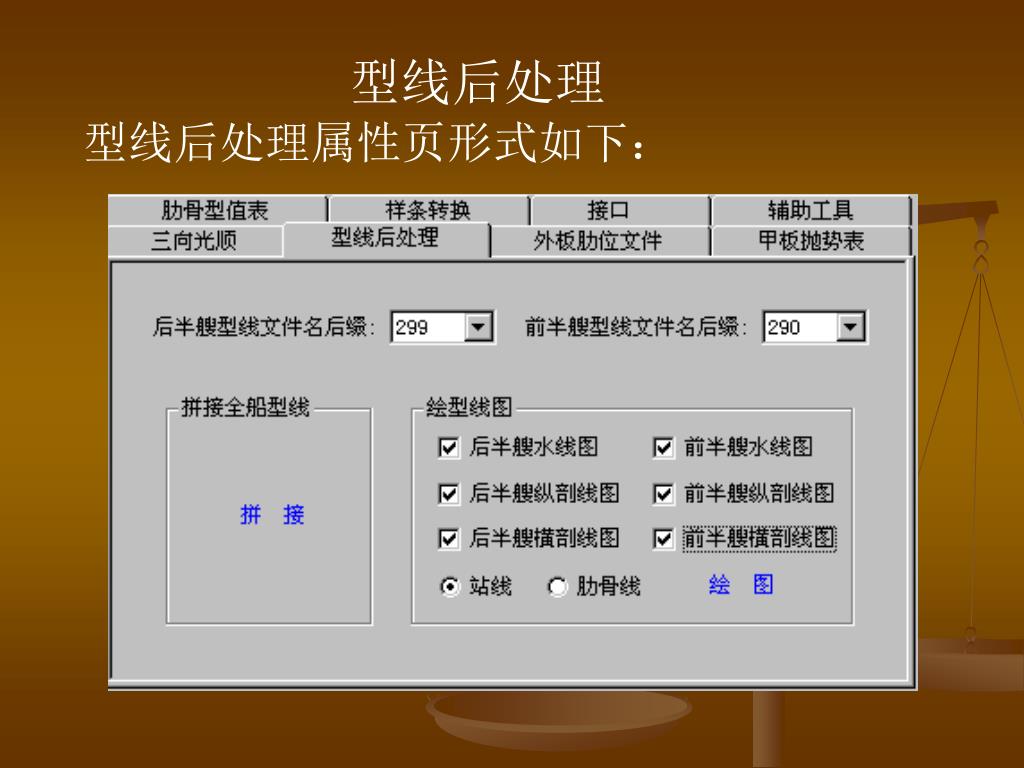

型线后处理 型线后处理属性页形式如下:

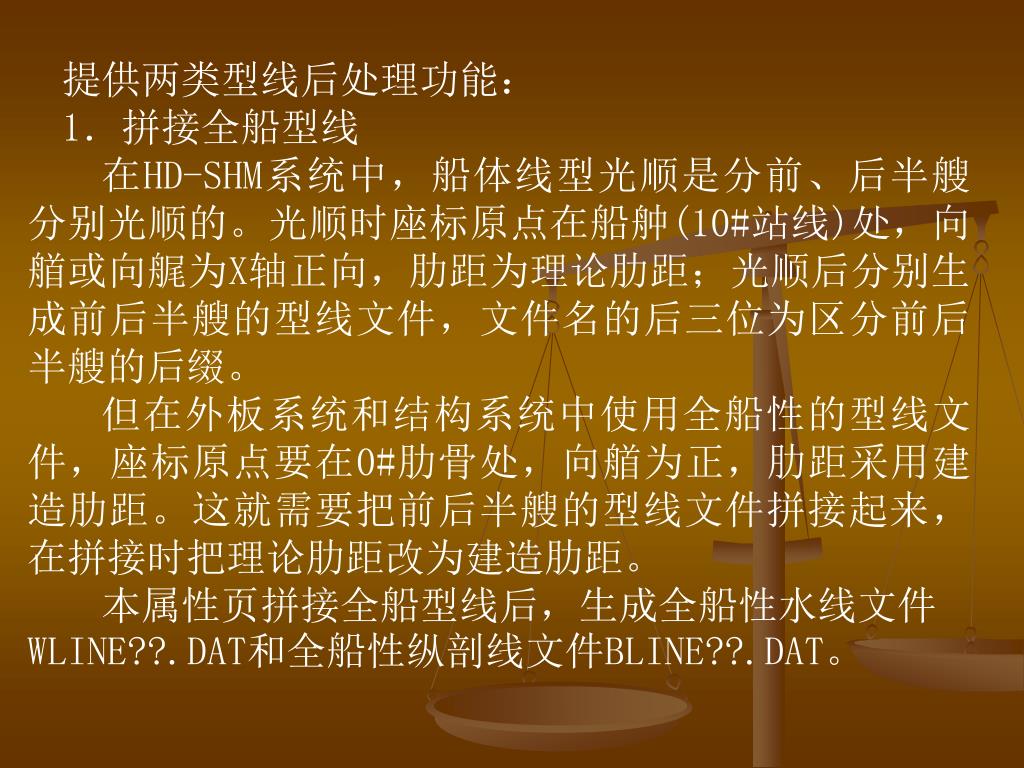

提供两类型线后处理功能: 1.拼接全船型线 在HD-SHM系统中,船体线型光顺是分前、后半艘分别光顺的。光顺时座标原点在船舯(10#站线)处,向艏或向艉为X轴正向,肋距为理论肋距;光顺后分别生成前后半艘的型线文件,文件名的后三位为区分前后半艘的后缀。 但在外板系统和结构系统中使用全船性的型线文件,座标原点要在0#肋骨处,向艏为正,肋距采用建造肋距。这就需要把前后半艘的型线文件拼接起来,在拼接时把理论肋距改为建造肋距。 本属性页拼接全船型线后,生成全船性水线文件WLINE??.DAT和全船性纵剖线文件BLINE??.DAT。

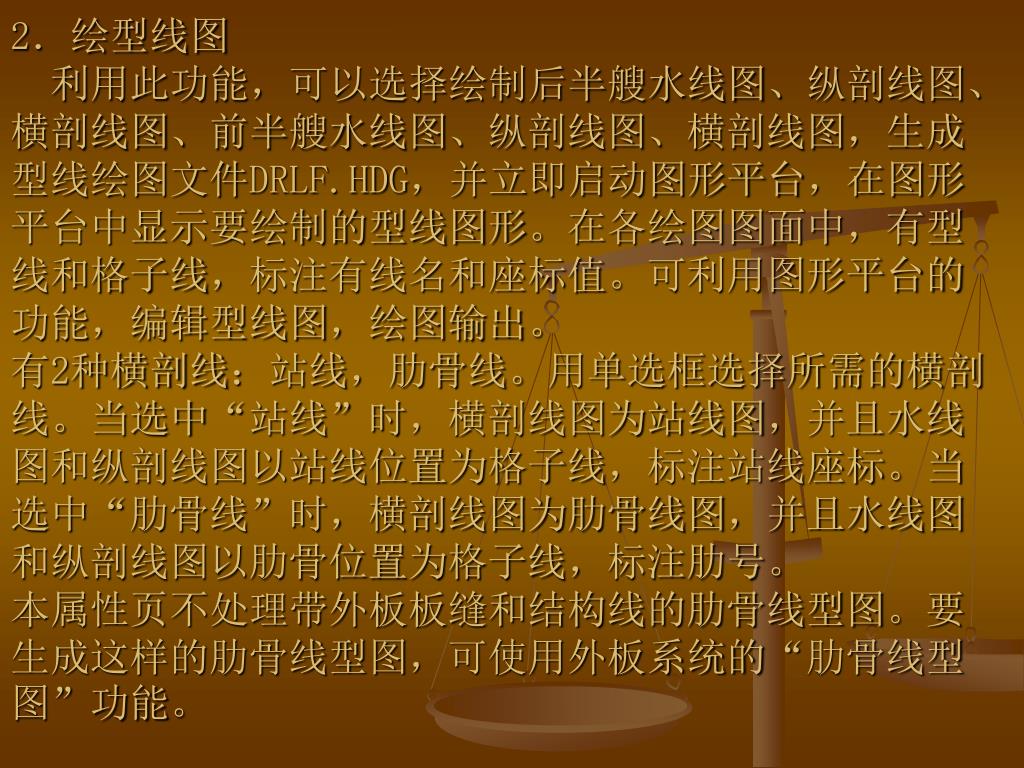

2.绘型线图 利用此功能,可以选择绘制后半艘水线图、纵剖线图、横剖线图、前半艘水线图、纵剖线图、横剖线图,生成型线绘图文件DRLF.HDG,并立即启动图形平台,在图形平台中显示要绘制的型线图形。在各绘图图面中,有型线和格子线,标注有线名和座标值。可利用图形平台的功能,编辑型线图,绘图输出。有2种横剖线:站线,肋骨线。用单选框选择所需的横剖线。当选中“站线”时,横剖线图为站线图,并且水线图和纵剖线图以站线位置为格子线,标注站线座标。当选中“肋骨线”时,横剖线图为肋骨线图,并且水线图和纵剖线图以肋骨位置为格子线,标注肋号。本属性页不处理带外板板缝和结构线的肋骨线型图。要生成这样的肋骨线型图,可使用外板系统的“肋骨线型图”功能。

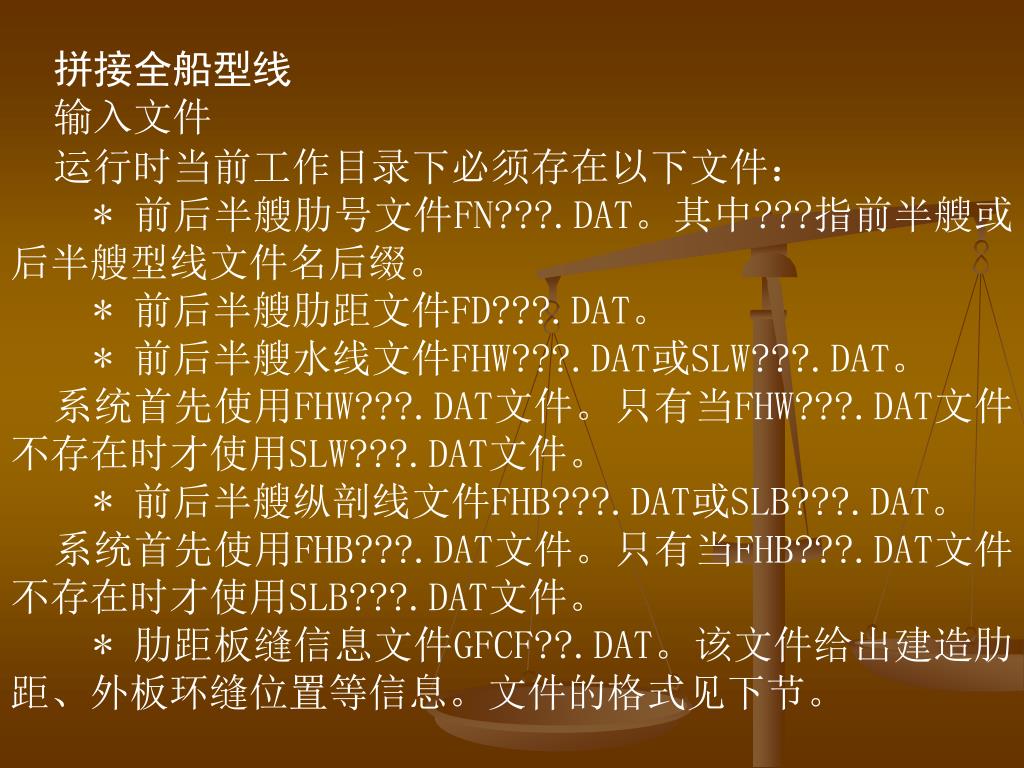

拼接全船型线 输入文件 运行时当前工作目录下必须存在以下文件: * 前后半艘肋号文件FN???.DAT。其中???指前半艘或后半艘型线文件名后缀。 * 前后半艘肋距文件FD???.DAT。 * 前后半艘水线文件FHW???.DAT或SLW???.DAT。 系统首先使用FHW???.DAT文件。只有当FHW???.DAT文件不存在时才使用SLW???.DAT文件。 * 前后半艘纵剖线文件FHB???.DAT或SLB???.DAT。 系统首先使用FHB???.DAT文件。只有当FHB???.DAT文件不存在时才使用SLB???.DAT文件。 * 肋距板缝信息文件GFCF??.DAT。该文件给出建造肋距、外板环缝位置等信息。文件的格式见下节。

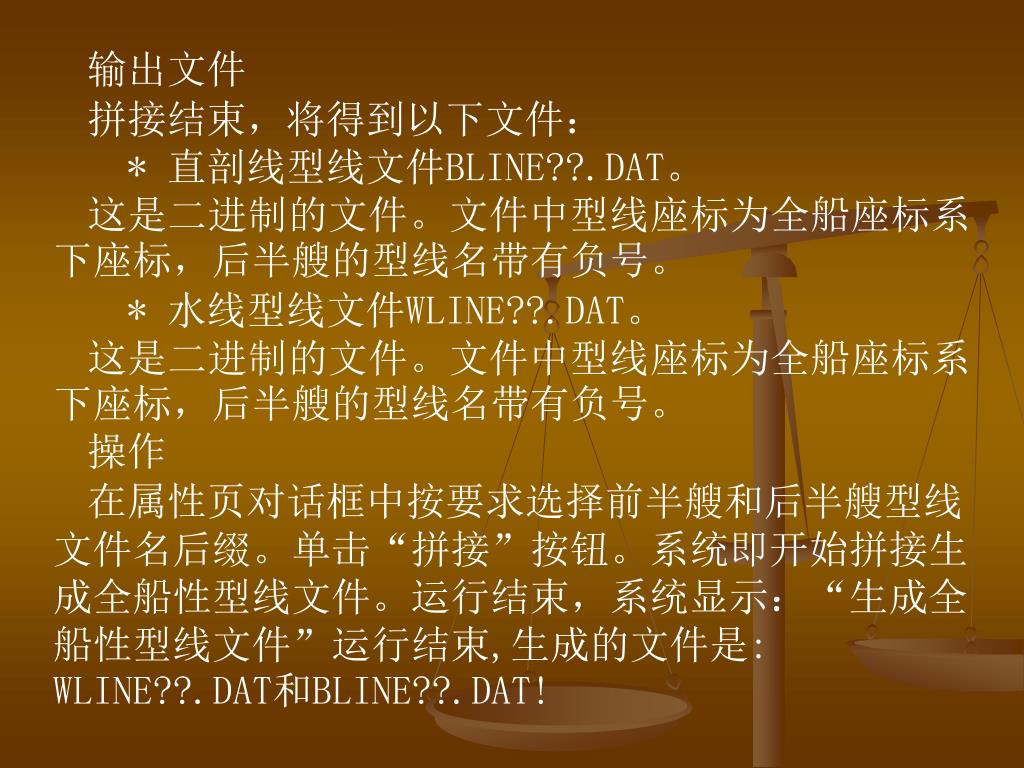

输出文件 拼接结束,将得到以下文件: * 直剖线型线文件BLINE??.DAT。 这是二进制的文件。文件中型线座标为全船座标系下座标,后半艘的型线名带有负号。 * 水线型线文件WLINE??.DAT。 这是二进制的文件。文件中型线座标为全船座标系下座标,后半艘的型线名带有负号。 操作 在属性页对话框中按要求选择前半艘和后半艘型线文件名后缀。单击“拼接”按钮。系统即开始拼接生成全船性型线文件。运行结束,系统显示:“生成全船性型线文件”运行结束,生成的文件是: WLINE??.DAT和BLINE??.DAT!

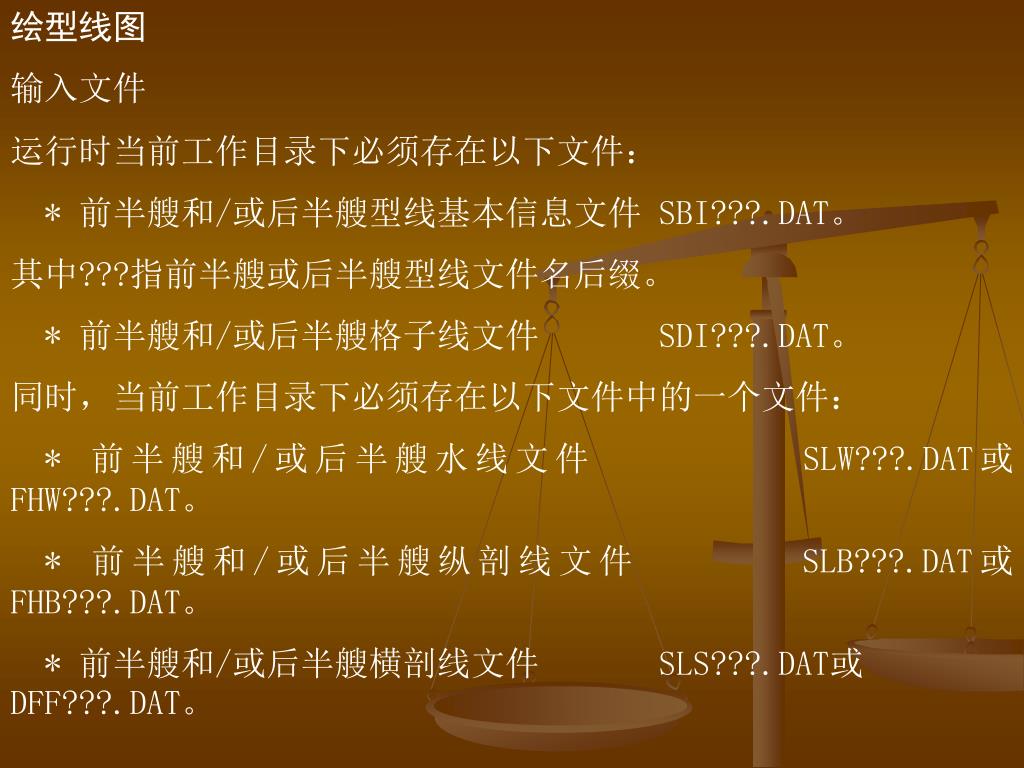

绘型线图 输入文件 运行时当前工作目录下必须存在以下文件: * 前半艘和/或后半艘型线基本信息文件 SBI???.DAT。 其中???指前半艘或后半艘型线文件名后缀。 * 前半艘和/或后半艘格子线文件 SDI???.DAT。 同时,当前工作目录下必须存在以下文件中的一个文件: * 前半艘和/或后半艘水线文件 SLW???.DAT或FHW???.DAT。 * 前半艘和/或后半艘纵剖线文件 SLB???.DAT或FHB???.DAT。 * 前半艘和/或后半艘横剖线文件 SLS???.DAT或DFF???.DAT。

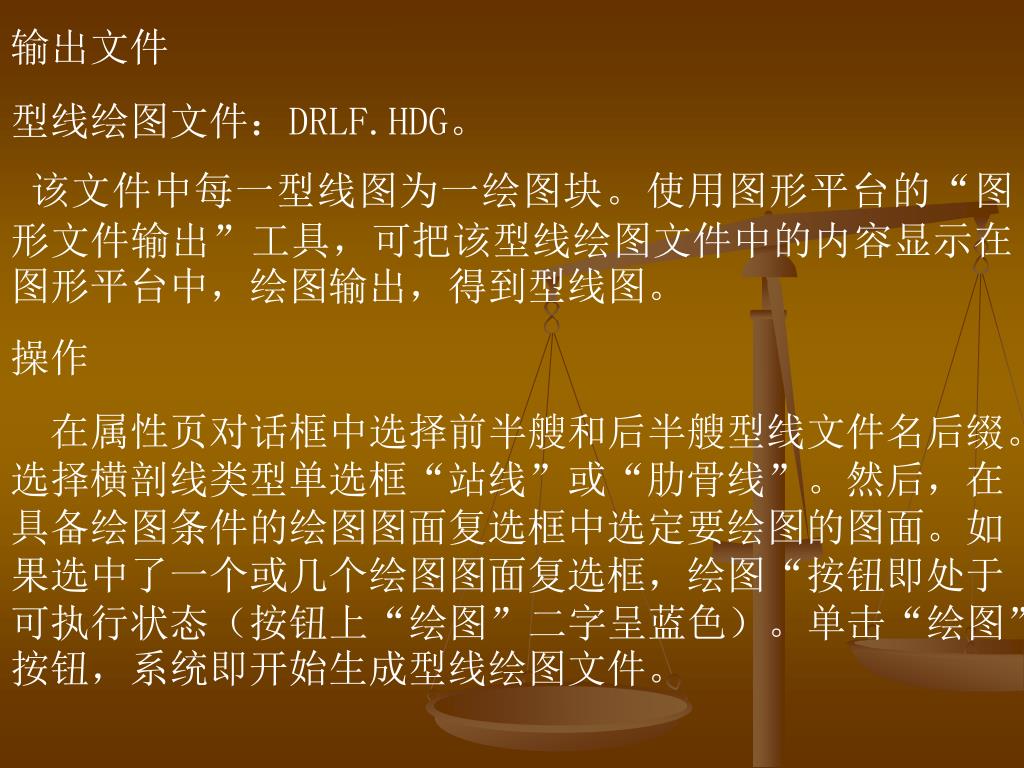

输出文件 型线绘图文件:DRLF.HDG。 该文件中每一型线图为一绘图块。使用图形平台的“图形文件输出”工具,可把该型线绘图文件中的内容显示在图形平台中,绘图输出,得到型线图。 操作 在属性页对话框中选择前半艘和后半艘型线文件名后缀。选择横剖线类型单选框“站线”或“肋骨线”。然后,在具备绘图条件的绘图图面复选框中选定要绘图的图面。如果选中了一个或几个绘图图面复选框,绘图“按钮即处于可执行状态(按钮上“绘图”二字呈蓝色)。单击“绘图”按钮,系统即开始生成型线绘图文件。
