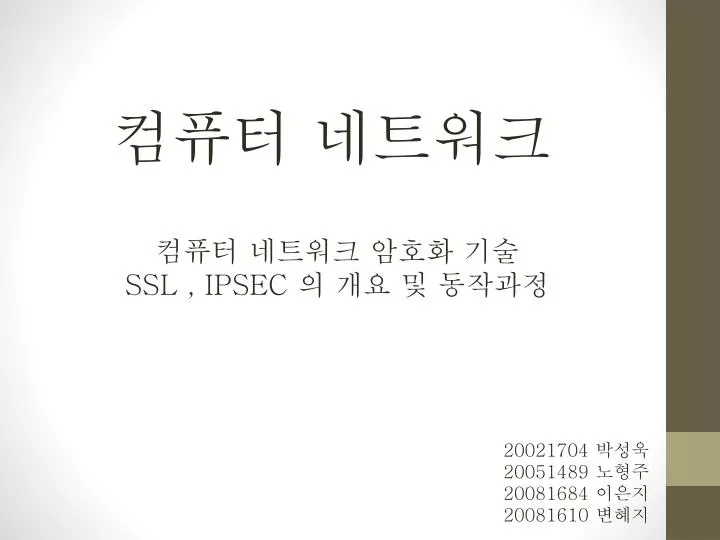

  1. 컴퓨터 네트워크 컴퓨터 네트워크 암호화 기술 SSL , IPSEC 의 개요 및 동작과정 20021704 박성욱 20051489 노형주 20081684 이은지 20081610 변혜지

  2. 목 차 • SSL 이란 무엇인가 • 정보암호화 - 비밀키 암호화 • - 공개키 암호화 • - 하이브리드 암호화 • SSL 의 동작과정 • IPSEC 개요 및 SSL 과 비교 • 기여도 • 시 연

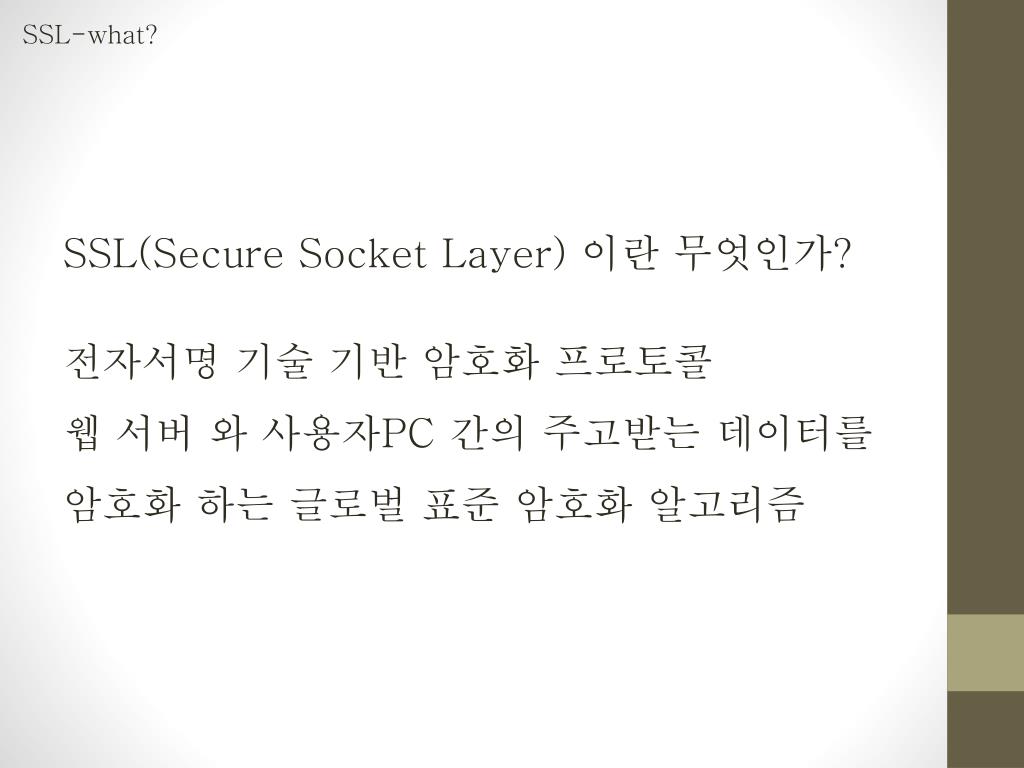

  3. SSL-what? SSL(Secure Socket Layer) 이란 무엇인가? 전자서명 기술 기반 암호화 프로토콜 웹 서버 와 사용자PC 간의 주고받는 데이터를 암호화 하는 글로벌 표준 암호화 알고리즘

  4. SSL-what? 응용계층과 전송계층 사이위치 상호 인증, 무결성 을 위한 전자 서명의 사용, 프라이버시 등을 위한 암호화 를 이용하여 클라이언트와 서버간의 안전한 통신을 제공

  5. ? SSL-what? G마켓으로 알고 접속 사용자 G마켓 임미다.com + 진짜 G마켓 신용카드정보 누출!! 보안요청 송수신 과정이 없는 경우

  6. SSL-what? 보안연결 활성 사용자와 서버간의 보안요청 단계

  7. SSL-what? SSL 에서 중요한 역할을 하는 디지털 인증서 소유자의 신원 확인 위함 소유자가 퍼블릭 키를 사용할 수 있도록 하기 위함

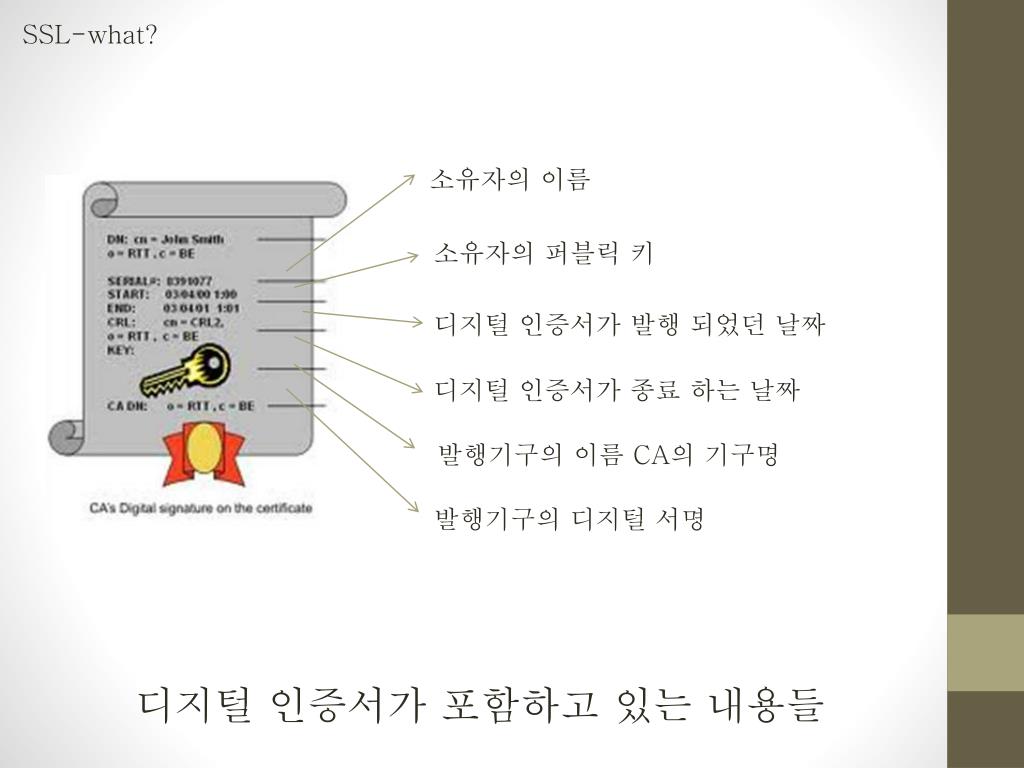

  8. SSL-what? 소유자의 이름 소유자의 퍼블릭 키 디지털 인증서가 발행 되었던 날짜 디지털 인증서가 종료 하는 날짜 발행기구의 이름 CA의 기구명 발행기구의 디지털 서명 디지털 인증서가 포함하고 있는 내용들

  9. 정보 암호화 비밀키 암호화 공개키 암호화

  10. 정보 암호화-비밀키 암호화 미리 암호키를동의하는 방법이 문제!

  11. 정보 암호화-공개키 암호화 비밀키 암호화에서의 키 동의 의 문제를 해결

  12. 정보 암호화-하이브리드 암호화 비밀키 공개키 암호화를 혼합

  13. SSL-how.. SSL 동작과정 공개키 , 개인키 암호화 사용자 PC 웹서버 상호간 인증 사용자PC와 웹서버 간의 SSL을 통한 보안 연결

  14. IPsec

  15. Ipsec-what? IPSec(Internet Protocol Security) 개요 • 인터넷 IP 프로토콜은 패킷 교환 망에서 단순히 데이터의 신뢰성 있는 전송만을 염두에 두고 개발한 것이기 때문에 보안은 고려되지 않았음 • IP Spoofing, IP Sniffing 과 같은 보안 허점이 생겨나고 이를 악용하는 사례가 빈번하게 발생 • 이러한 문제점을 해결하기 위한 방안으로 IP계층에서 보안서버를 제공할수 있는 IPSec이 등장

  16. Ipsec-what? 인증 무결성 기밀성 접근제어 재전송 공격 에 대한 보호 IPSec의보안서비스

  17. Ipsec-what?

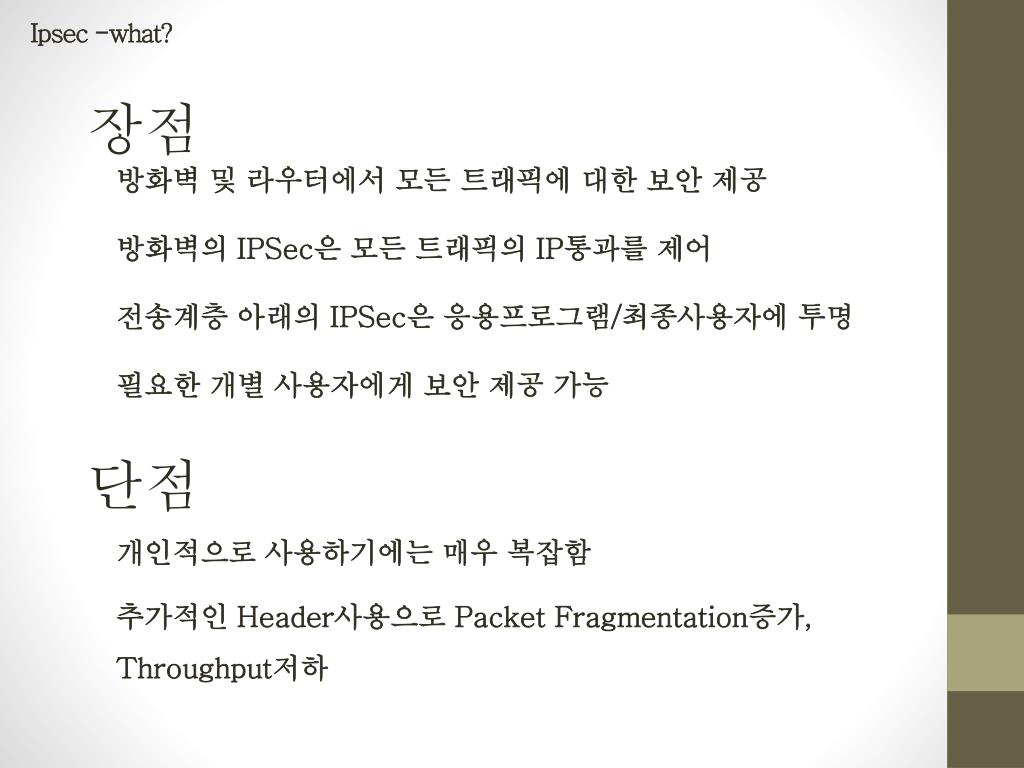

  18. Ipsec -what? 장점 • 방화벽 및 라우터에서 모든 트래픽에 대한 보안 제공 • 방화벽의 IPSec은 모든 트래픽의IP통과를 제어 • 전송계층 아래의 IPSec은 응용프로그램/최종사용자에 투명 • 필요한 개별 사용자에게 보안 제공 가능 단점 • 개인적으로 사용하기에는 매우 복잡함 • 추가적인 Header사용으로 Packet Fragmentation증가, • Throughput저하

  19. Ipsec-compare • SSL와 IPsec의 비교 • 비슷한 방식의 암호화 알고리즘을 사용 • RSA 사용 • 비대칭 알고리즘의 구성도 같은점 수신자 송신자 공개키 (public key) 비밀키 (private key) 암호화된 메시지 원본 메시지 원본 메시지 암호화 복호화

  20. Ipsec-compare

  21. Ipsec-demonstration SSL / IPSec 설치 및 사용

  22. Ipsec-demonstration SSL 기반의 xecureWeb 설치후트레이창 아이콘

  23. Ipsec-demonstration 1. 보안정책생성 2. 적용할 필터들을 선택(여러가지를선택할수 있음)하거나 생성 3. 필터세부사항 결정(네트웍, IP, 포트, 터널링여부 규정) 4. 필터동작선택(허용, 거부, 보안협상)

  24. Ipsec-demonstration 오른쪽 마우스로 새로운 정책을 만들면 마법사가 실행됩니다정책이름은 “터미널연결제한 정책”이라 입력합니다.

  25. Ipsec-demonstration 위 기본응답규칙활성화는IPSec로 보안설정된 서버가 요청하면IPSec로 응답한다는 것을 의미합니다단지 기본응답규칙만 있는 것이 그림1 에 클라이언트(응답만)”정책입니다.필요없으므로 체크를 지우고 정책을 생성한 후 모든 네트웍에서 TCP 3389 포트로 접근을 거부하는 필터를 만들어 봅시다

  26. Ipsec-demonstration 네트웍크 종류를 선택한다 인증방법으로는 컴퓨터 간 트러스트를 연결하는 세 가지 IETF 표준 기반의 인증 방법이 제공됩니다 Windows 2000 기본값 : Windows 2000 기반의 도메인 인프라에서 제공되는 것으로서, 하나의 도메인 내 또는 트러스트된 도메인 전반의 컴퓨터 간에 보안 통신을 구축하는 데 사용됩니다.

  27. Ipsec-demonstration 현재 기본적으로 있는 필터는 위와 같다tcp 3389 포트에 관련된 것이 없으므로 만들어줍니다. 추가 버튼을 누르고 필터목록은 “tcp3389” 라고 적어줍니다.

  28. Ipsec-demonstration 필터마법사에서 원본주소는 “내IP주소” 대상주소는 모든 네트웍에서의 터미널연결을 거부할것이므로 모든”IP주소” 프로토콜은tcp 3389 를 선택합니다.

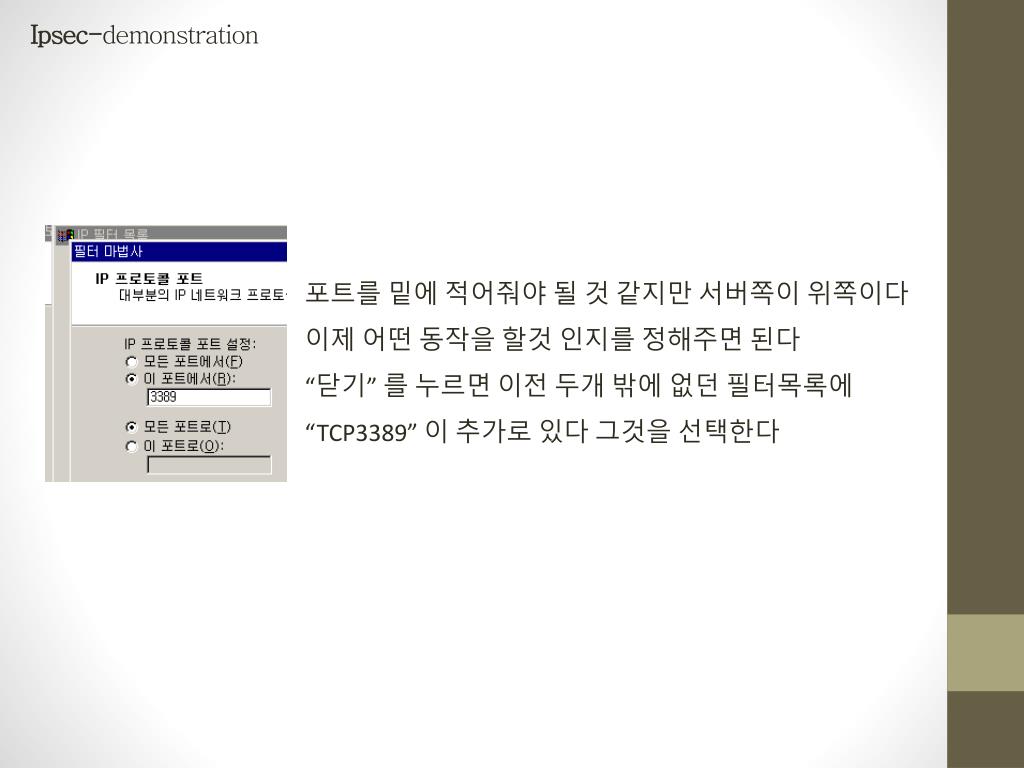

  29. Ipsec-demonstration 포트를 밑에 적어줘야 될 것 같지만 서버쪽이 위쪽이다 이제 어떤 동작을 할것인지를 정해주면 된다 “닫기” 를 누르면 이전 두개 밖에 없던 필터목록에 “TCP3389” 이 추가로 있다 그것을 선택한다

  30. Ipsec-demonstration 거부하는 동작이 없으므로 또 다시 추가를 눌러서 필터동작이 거부하는 것을 만들어 준다

  31. Ipsec-demonstration 또는 보안필요를 선택해도 비슷한 결과를 얻을 수 있습니다. “보안필요” 를 선택하게되면 도메인멤버만이 접속을 할수있기 때문입니다. 이제 같은 방법으로 사무실 IP 에서의 접속만 허용하는 필터를 만들어 준 다음 정책을 할당하기만 하면 됩니다. 참고로 위에 방법은 패킷은암호화 하진 않는다 다만IPSec를 사용하여 접근을 제한한것에 불과합니다.

  32. Ipsec-demonstration 또는 보안필요를 선택해도 비슷한 결과를 얻을 수 있습니다. “보안필요” 를 선택하게되면 도메인멤버만이 접속을 할수있기 때문입니다. 이제 같은 방법으로 사무실 IP 에서의 접속만 허용하는 필터를 만들어 준 다음 정책을 할당하기만 하면 됩니다. 참고로 위에 방법은 패킷은암호화 하진 않는다 다만IPSec를 사용하여 접근을 제한한것에 불과합니다.

  33. Ipsec-level of contribution
