项目 03 ：基准制配合. 教学要求： 掌握基准制配合 教学重点： 基准制配合及轴和孔的基本偏差的确定 教学难点： 轴和孔的基本偏差的确定 教学用具： 课本、绘图工具、 PPT 课件、 Flash 课件 学生用具： 作业本、绘图铅笔、三角尺一副、橡皮、小刀、原子笔等。. 教学任务一： 基准制配合. 一、为何要搞基准制配合？.
E N D
教学要求：掌握基准制配合 教学重点：基准制配合及轴和孔的基本偏差的确定 教学难点：轴和孔的基本偏差的确定 教学用具：课本、绘图工具、PPT课件、Flash课件 学生用具：作业本、绘图铅笔、三角尺一副、橡皮、小刀、原子笔等。

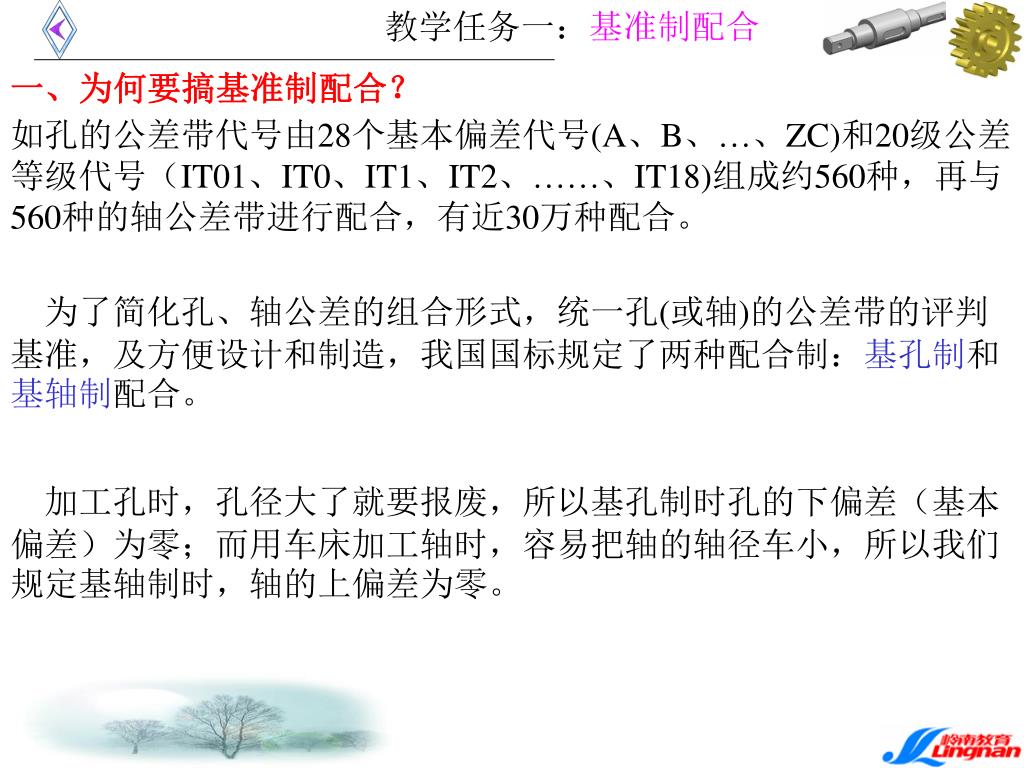

教学任务一：基准制配合 一、为何要搞基准制配合？ 如孔的公差带代号由28个基本偏差代号(A、B、…、ZC)和20级公差等级代号（IT01、IT0、IT1、IT2、……、IT18)组成约560种，再与560种的轴公差带进行配合，有近30万种配合。 为了简化孔、轴公差的组合形式，统一孔(或轴)的公差带的评判基准，及方便设计和制造，我国国标规定了两种配合制：基孔制和基轴制配合。 加工孔时，孔径大了就要报废，所以基孔制时孔的下偏差（基本偏差）为零；而用车床加工轴时，容易把轴的轴径车小，所以我们规定基轴制时，轴的上偏差为零。

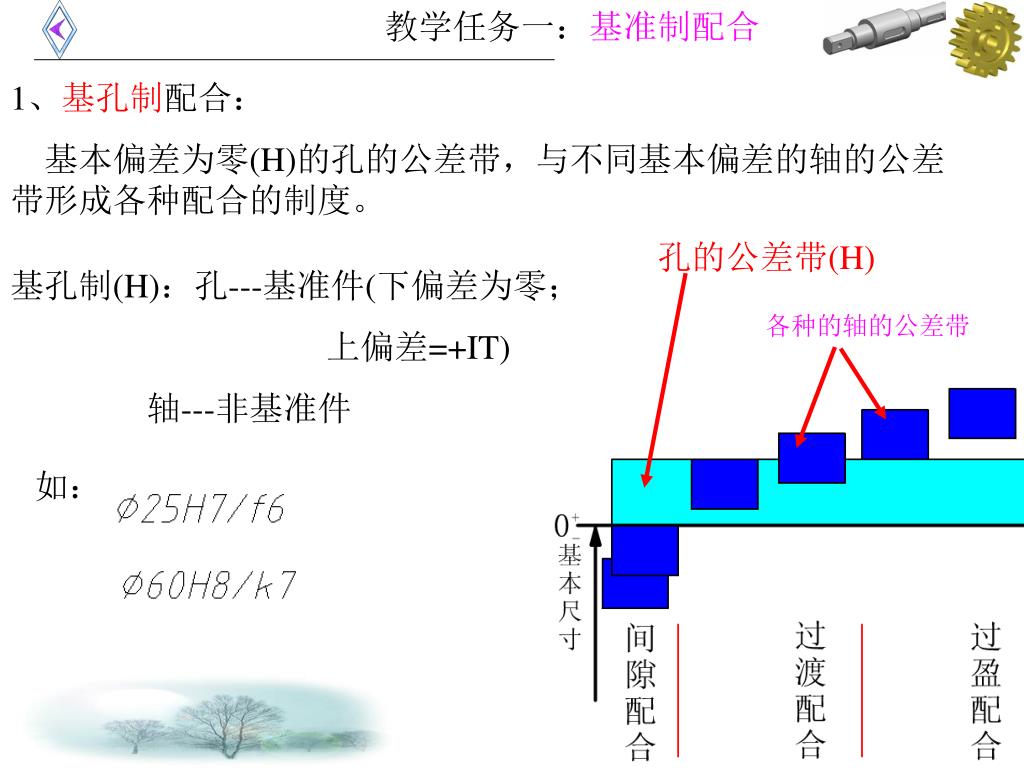

教学任务一：基准制配合 1、基孔制配合： 基本偏差为零(H)的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的制度。 孔的公差带(H) 基孔制(H)：孔---基准件(下偏差为零； 上偏差=+IT) 轴---非基准件 各种的轴的公差带 如：
2、基轴制配合： 基本偏差为零(h)的轴的公差带，与不同基本偏差的孔的公差带 形成各种配合的制度。 孔的公差带 基轴制特点： 孔---非基准件 基本偏差为h的轴的公差带 轴---基准件(上偏差＝基本偏差 ＝0 下偏差＝-IT )
二、轴的基本偏差的确定 我们的在基孔制配合的基础上，根据设计要求、生产经验和科学实验等，整理出‘表2-3’的轴的基本偏差计算公式。 如40e： 基本偏差= -11D0.41= -11*400.41=-49.9157 ≈-50 um (圆整) 则轴的基本偏差40e的数值为-50um。 我们根据这些轴的基本偏差计算公式，就计算出附表2-2的轴的基本偏差数值。
三、孔的基本偏差的确定 我们在基轴制的基础上，制定孔的基本偏差；很明显，我们制定它与轴的基本偏差是对称的(如右图)。 如轴的40e的基本偏差是-50um， 基本偏差是上偏差！ 而孔的40E的基本偏差应是+50um， 而基本偏差是下偏差！ 于是，孔的基本偏差也制定出来了，那就是附表2-3孔的基本偏差。
四、基本偏差、极限偏差、极限尺寸的计算 1、基准制的间隙配合： 基轴制(h)与孔（A~H）的配合 基孔制(H)与轴（a~h)的配合 例1：￠60H7/f6 和 ￠60F7/h6 (1)查标准公差，60 I T6=0.019, IT7=0.030 (2)基孔制:￠60H7,EI=0,ES==0+IT7=0+0.030=0.030,则 ￠60f6,查表，基本偏差es= -0.030,ei=es-IT6= -0.03-0.019=0.049 基轴制： ;￠60F7,查表，基本偏差EI=+0.030, ES=EI+IT7=0.030+0.030=0.060;
四、基本偏差、极限偏差、极限尺寸的计算 公差带图： ￠60H7/f6 ￠60F7/h6
四、基本偏差、极限偏差、极限尺寸的计算 基准制的间隙配合： (3)计算极限间隙 基孔制:Xmax=ES-ei=+0.03-(-0.049)=+0.079 Xmin=EI-es=0-(-0.03)=+0.03 基轴制: Xmax=ES-ei=+0.06-(-0.019)=+0.079 Xmin=EI-es=+0.03-0=+0.03 可知, ￠60H7/f6 和 ￠60F7/h6的极限间隙相同,同名字母(F,f)可以转换,基孔制与基轴制可以转换的.
四、基本偏差、极限偏差、极限尺寸的计算 2、基准制的过渡配合： 基轴制(h)与孔（J~N）的配合 基孔制(H)与轴（j~n)的配合 例1：￠60H9/m9 和 ￠60M9/h9 (1)查标准公差，60 IT9=0.074 (2)基孔制:￠60H9,EI=0,ES==0+IT9=0+0.074=0.074,则 ￠60m9,查表，基本偏差ei= +0.011,es=ei+IT9= +0.011+0.074=0.085; 基轴制： ;￠60M9,查表，基本偏差ES= -0.011, EI=ES-IT9= -0.011-0.074= -0.085;

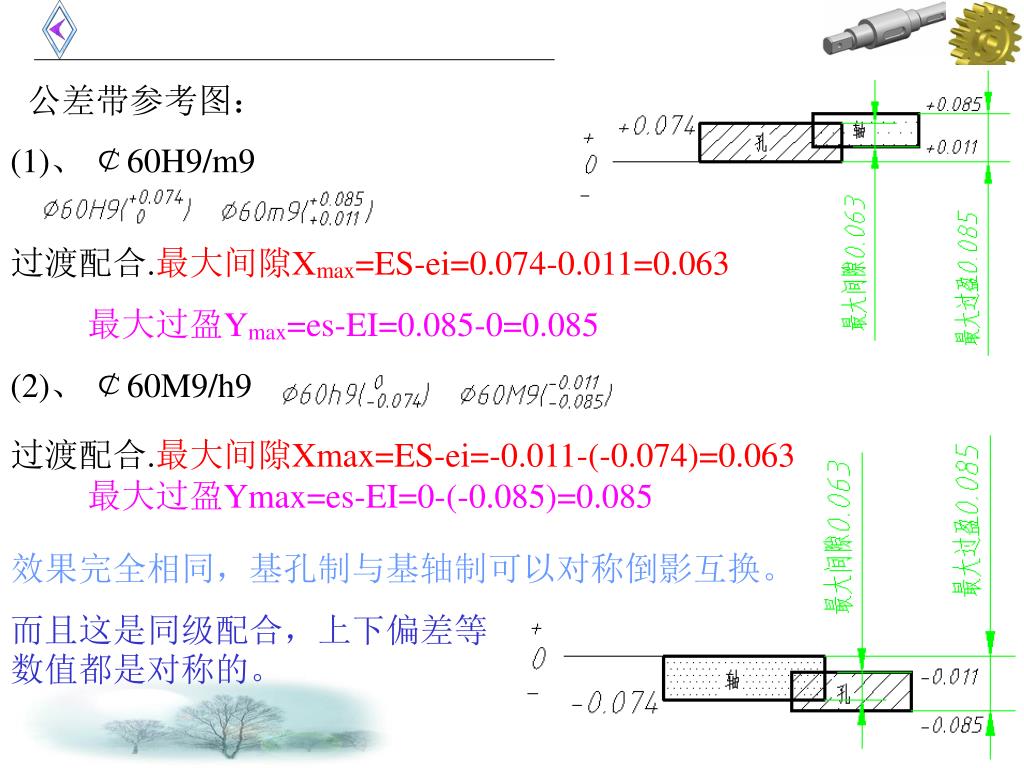

公差带参考图： (1)、 ￠60H9/m9 过渡配合.最大间隙Xmax=ES-ei=0.074-0.011=0.063 最大过盈Ymax=es-EI=0.085-0=0.085 (2)、 ￠60M9/h9 过渡配合.最大间隙Xmax=ES-ei=-0.011-(-0.074)=0.063 最大过盈Ymax=es-EI=0-(-0.085)=0.085 效果完全相同，基孔制与基轴制可以对称倒影互换。 而且这是同级配合，上下偏差等数值都是对称的。
四、基本偏差、极限偏差、极限尺寸的计算 3、基准制的过盈配合：￠60H7/p6 , ￠60P7/h6 (1)查标准公差：60IT7=0.030 , IT6=0.019 基孔制: ￠60p6,查表，基本偏差为+0.032,为下偏差ei;而es=ei+IT6=0.032+0.019=+0.051 过盈配合：最小过盈Ymin=ES-ei=0.030-0.032= -0.002 最大过盈Ymax=EI-es=0-0.051=-0.051
四、基本偏差、极限偏差、极限尺寸的计算 基准制的过盈配合：￠60P7/h6 (2)查标准公差：60IT7=0.030 , IT6=0.019, △=IT7-IT6=0.011. 基轴制: ￠60P7,查表，基本偏差为ES= -es+ △= -0.032+0.011= -0.021,为上偏差ES;而EI=ES-IT7=-0.021-0.030= -0.051 过盈配合：最小过盈Ymin=ES-ei= -0.021-(-0.019)= -0.002 最大过盈Ymax=EI-es=-0.051-0= -0.051 两者过盈量一样,可以互换，配合效果一样，。 （注：我们一般采用孔比轴低一级的配合，而ES=-ei+ △）
之前的上下偏差的计算是方便我们对尺寸公差了解更深刻。之前的上下偏差的计算是方便我们对尺寸公差了解更深刻。 其实只要有了公差带代号，就可以查到它的上偏差和下偏差，无须进行计算。 如：
课堂上做习题： 1、 2、 3、
教学任务二：一般、常用、优先的公差带 一、孔的一般、常用和优先公差带 为什么要搞优先公差带？ 因为孔有543种公差带代号，而轴则有544种；若相互任意组合，可有30万种各种配合！ 所以，我们要对此进行限制，选出十几种为常用公差带，几十种为常用公差带，一百多种为一般公差带。 国家标准规定我们，要按优先、常用、一般、任意公差带的顺序选用。而优先和常用已经几乎满足了我们的要求。
教学任务二：一般、常用、优先的公差带 一、孔的一般、常用和优先公差带 图上共列出孔的一般公差带105种，其中方框内为常用公差带共44种，圆圈内为优先公差带共13种
教学任务二：一般、常用、优先的公差带 二、轴的一般、常用和优先公差带 图上共列出轴的一般公差带119种，其中方框内为常用公差带共59种，圆圈内为优先公差带共13种
教学任务二：一般、常用、优先的公差带 三、选用原则 按优先、常用、一般、任意公差带的顺序选用! 这样对公差带加以选择和限制，特别是加工孔时，减少了定值刀具、量具和工艺装备的品种和规格。 而且，特别是优先和常用公差带，是经历了长期实践和使用经验，所以应尽可能地选用!
教学任务三：优先、常用配合 1、基轴制优先、常用配合
教学任务四:线性尺寸未注公差： 图样上只标注了基本尺寸的，我们也可以规定它的尺寸公差带。 如在图样上空白处写上“未注公差为GB/T 1804-f” 以前的旧标准时,有些工程师写上：“未注公差为IT12” 四个公差等级：f(精密级)----相当于IT12(js12,JS12) m(中等级)----相当于IT14(js14,JS14) c(粗糙级)----相当于IT16(js16,JS16) v(最粗级)----相当于IT17(js17,JS17) 也叫一般公差，是指在普通工艺条件下，机床一般加工能力就可达到的公差；代表了车间的一般加工精度!
作业 2-6 : (4) ￠85P7/h6 , ￠85H7/p6 (5) ￠50H8/js7 , ￠50JS8/h7
