  1. Высоконадежные компоненты для ВПК и космоса

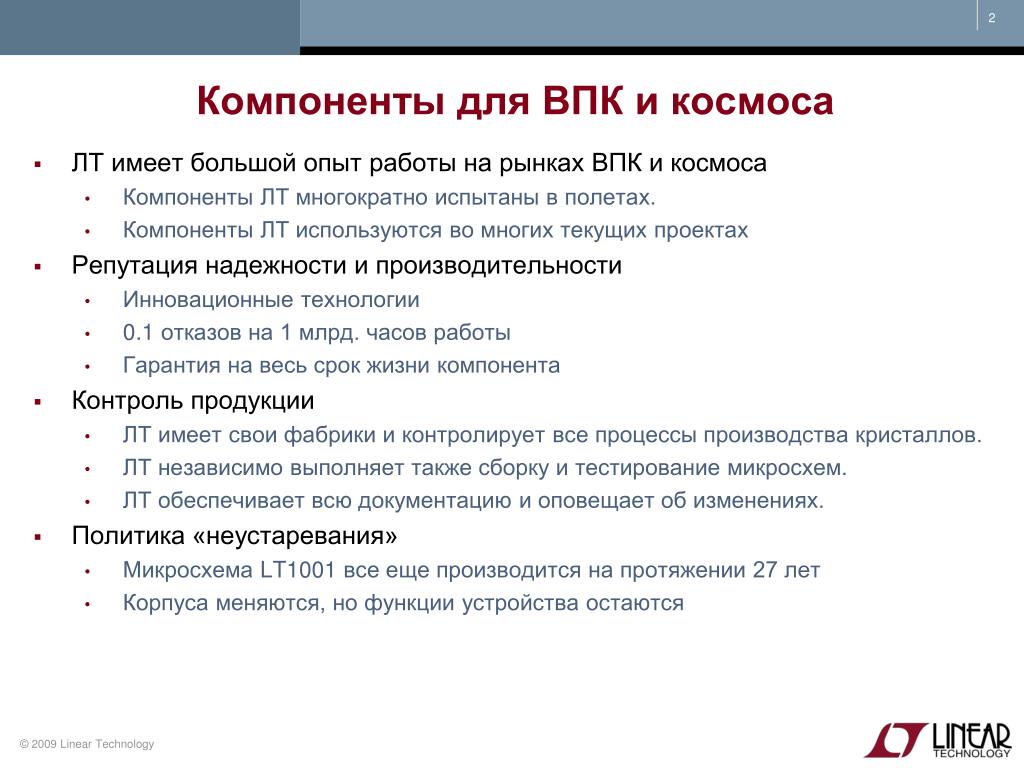

  2. Компоненты для ВПК и космоса • ЛТ имеет большой опытработы на рынках ВПК и космоса • Компоненты ЛТ многократно испытаны в полетах. • Компоненты ЛТ используются во многих текущих проектах • Репутация надежности и производительности • Инновационные технологии • 0.1 отказов на 1 млрд. часов работы • Гарантия на весь срок жизни компонента • Контроль продукции • ЛТ имеет свои фабрики и контролирует все процессы производства кристаллов. • ЛТ независимо выполняет также сборку и тестирование микросхем. • ЛТ обеспечивает всю документацию и оповещает об изменениях. • Политика «неустаревания» • Микросхема LT1001 все еще производится на протяжении 27 лет • Корпуса меняются, но функции устройства остаются

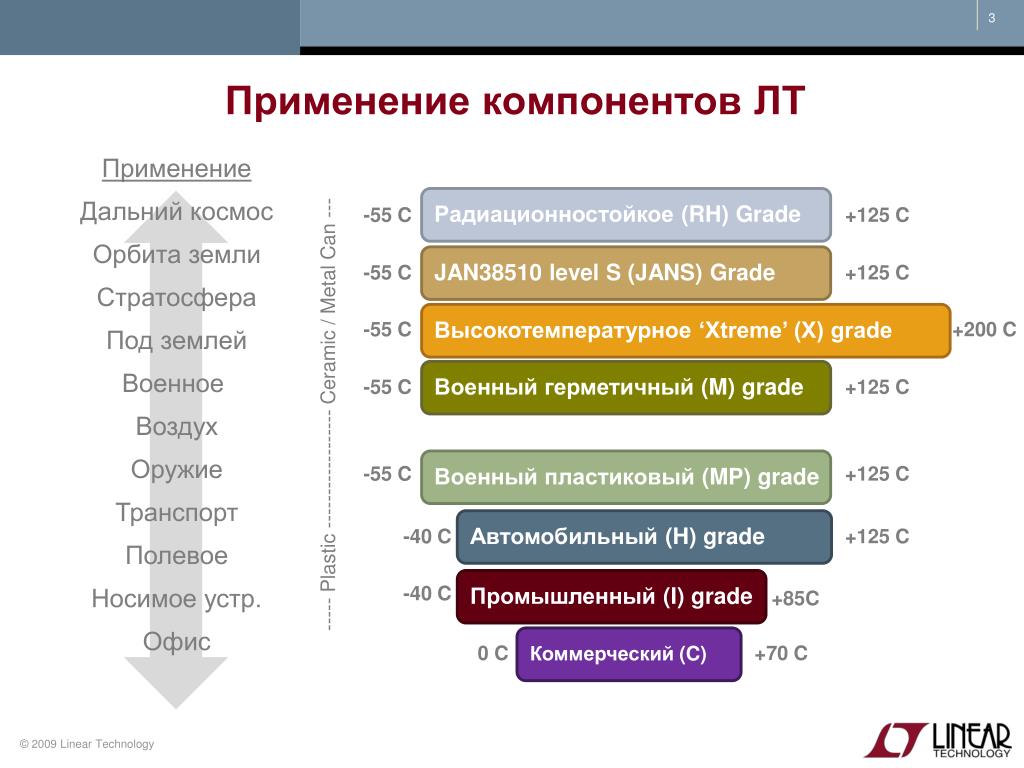

  3. Применение компонентов ЛТ Применение Дальний космос Орбита земли Стратосфера Под землей Военное Воздух Оружие Транспорт Полевое Носимое устр. Офис Радиационностойкое (RH) Grade ----- Plastic ------------------ Ceramic / Metal Can --- -55 C +125 C JAN38510 level S (JANS) Grade -55 C +125 C Высокотемпературное ‘Xtreme’ (X) grade -55 C +200 C Военный герметичный (M) grade -55 C +125 C Военный пластиковый (MP) grade -55 C +125 C Автомобильный (H) grade -40 C +125 C Промышленный (I) grade -40 C +85C Коммерческий (C) 0 C +70 C

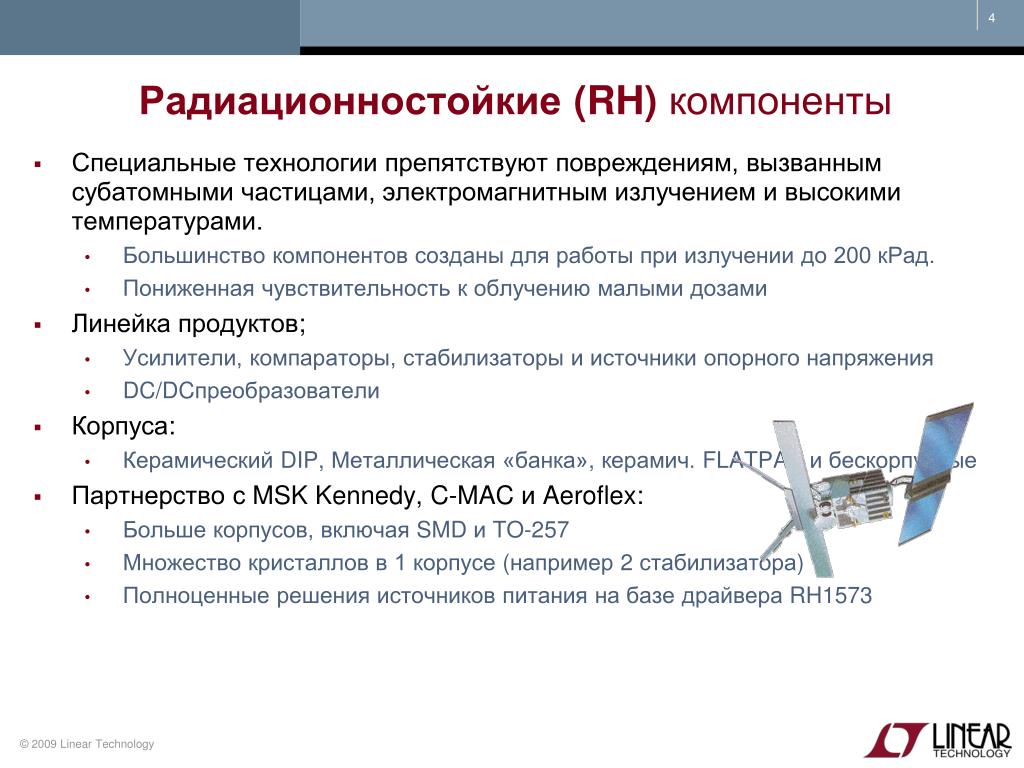

  4. Радиационностойкие (RH) компоненты • Специальные технологии препятствуют повреждениям, вызванным субатомными частицами, электромагнитным излучением и высокими температурами. • Большинство компонентов созданы для работы при излучении до 200 кРад. • Пониженная чувствительность к облучению малыми дозами • Линейка продуктов; • Усилители, компараторы, стабилизаторы и источники опорного напряжения • DC/DCпреобразователи • Корпуса: • Керамический DIP, Металлическая «банка», керамич. FLATPAK и бескорпусные • Партнерство с MSKKennedy, C-MAC и Aeroflex: • Больше корпусов, включая SMD и TO-257 • Множество кристаллов в 1 корпусе (например 2 стабилизатора) • Полноценные решения источников питания на базедрайвера RH1573

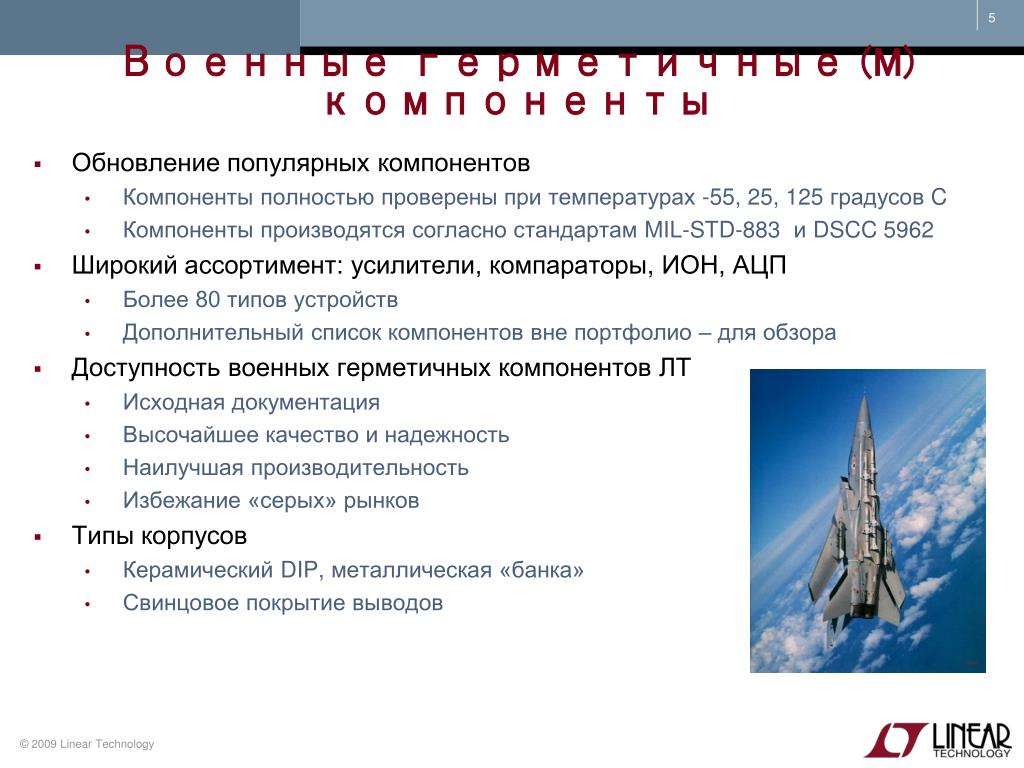

  5. Военные герметичные (M) компоненты • Обновление популярных компонентов • Компоненты полностью проверены притемпературах -55, 25, 125 градусов C • Компоненты производятся согласно стандартам MIL-STD-883 и DSCC 5962 • Широкий ассортимент:усилители, компараторы, ИОН, АЦП • Более 80 типов устройств • Дополнительный список компонентов вне портфолио – для обзора • Доступность военных герметичных компонентов ЛТ • Исходная документация • Высочайшее качество и надежность • Наилучшая производительность • Избежание «серых» рынков • Типы корпусов • Керамический DIP, металлическая «банка» • Свинцовое покрытие выводов

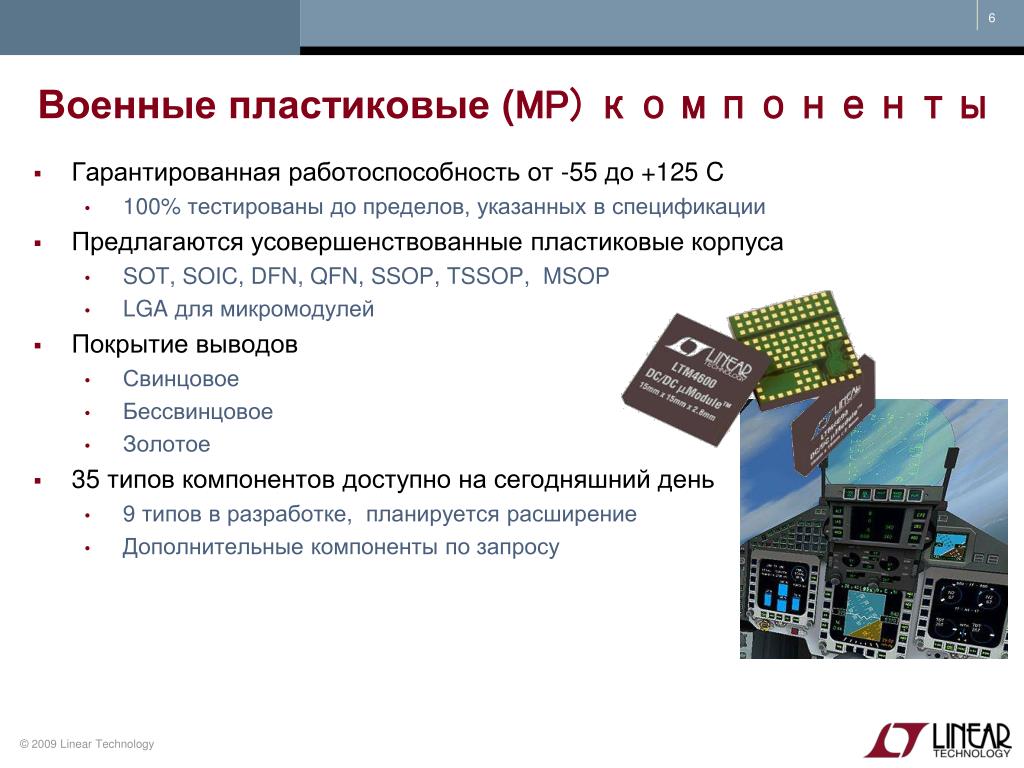

  6. Военные пластиковые (MP) компоненты • Гарантированная работоспособность от -55 до +125 C • 100% тестированы до пределов, указанных в спецификации • Предлагаются усовершенствованные пластиковые корпуса • SOT, SOIC, DFN, QFN, SSOP, TSSOP, MSOP • LGA для микромодулей • Покрытие выводов • Свинцовое • Бессвинцовое • Золотое • 35 типов компонентов доступно на сегодняшний день • 9 типов в разработке, планируется расширение • Дополнительные компоненты по запросу

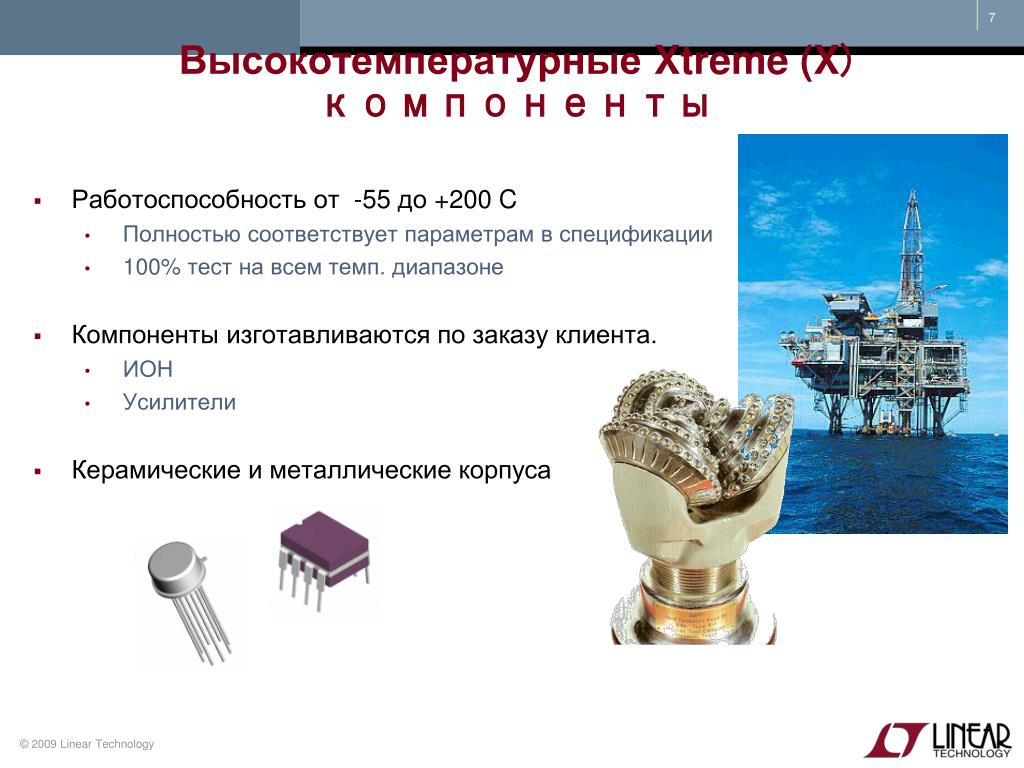

  7. Высокотемпературные Xtreme (X) компоненты • Работоспособность от -55 до +200 C • Полностью соответствует параметрам в спецификации • 100% тест на всем темп. диапазоне • Компоненты изготавливаются по заказу клиента. • ИОН • Усилители • Керамические и металлические корпуса

  8. Радиационностойкие (RH) компоненты

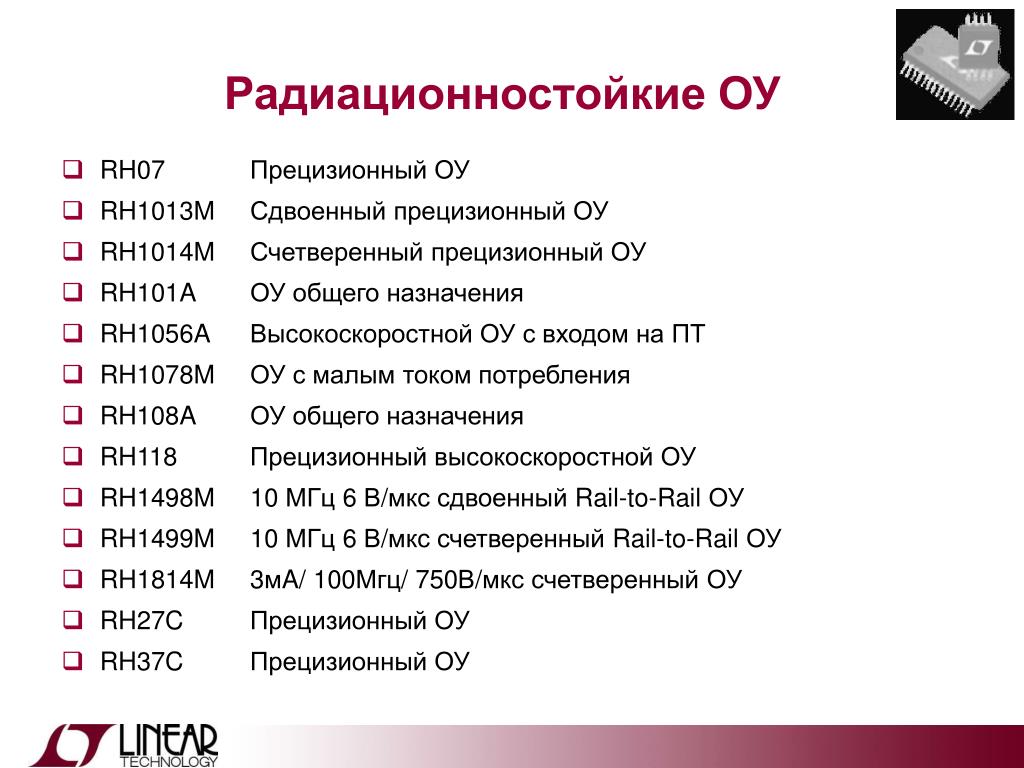

  9. Радиационностойкие ОУ

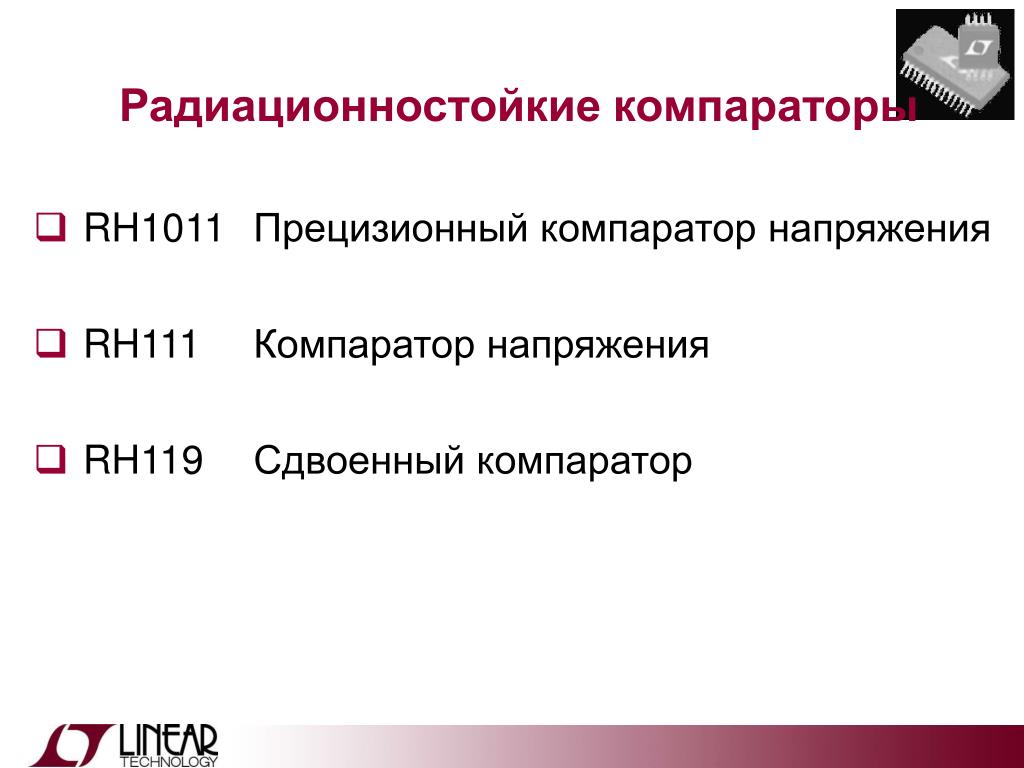

  10. Радиационностойкие компараторы

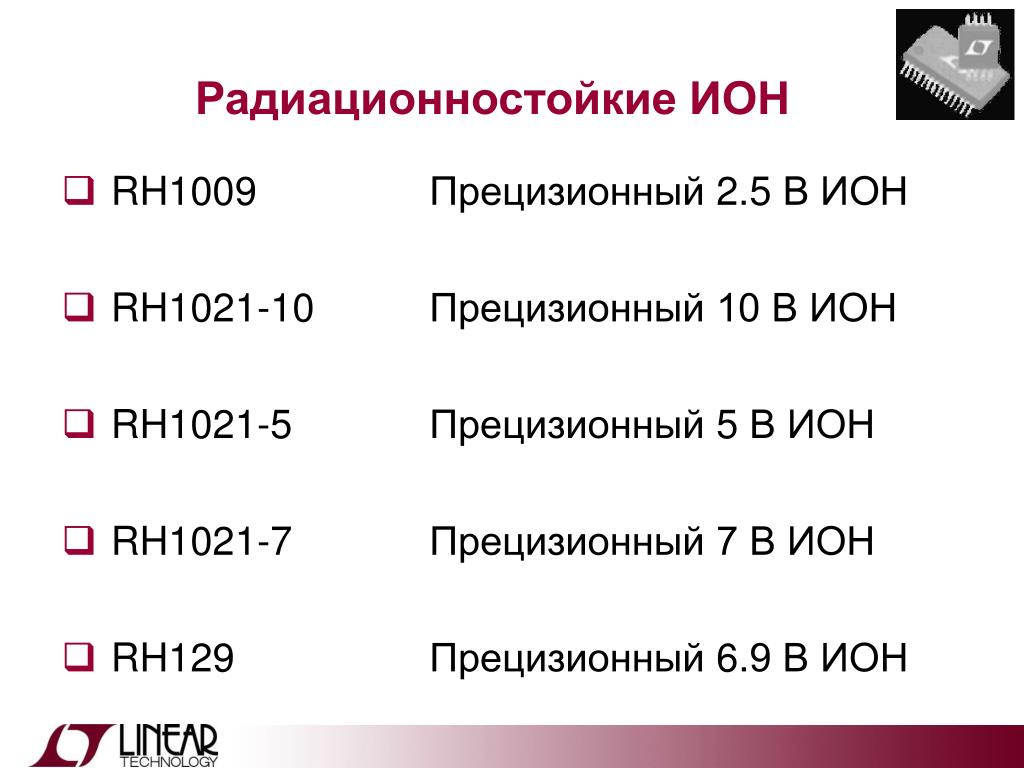

  11. Радиационностойкие ИОН

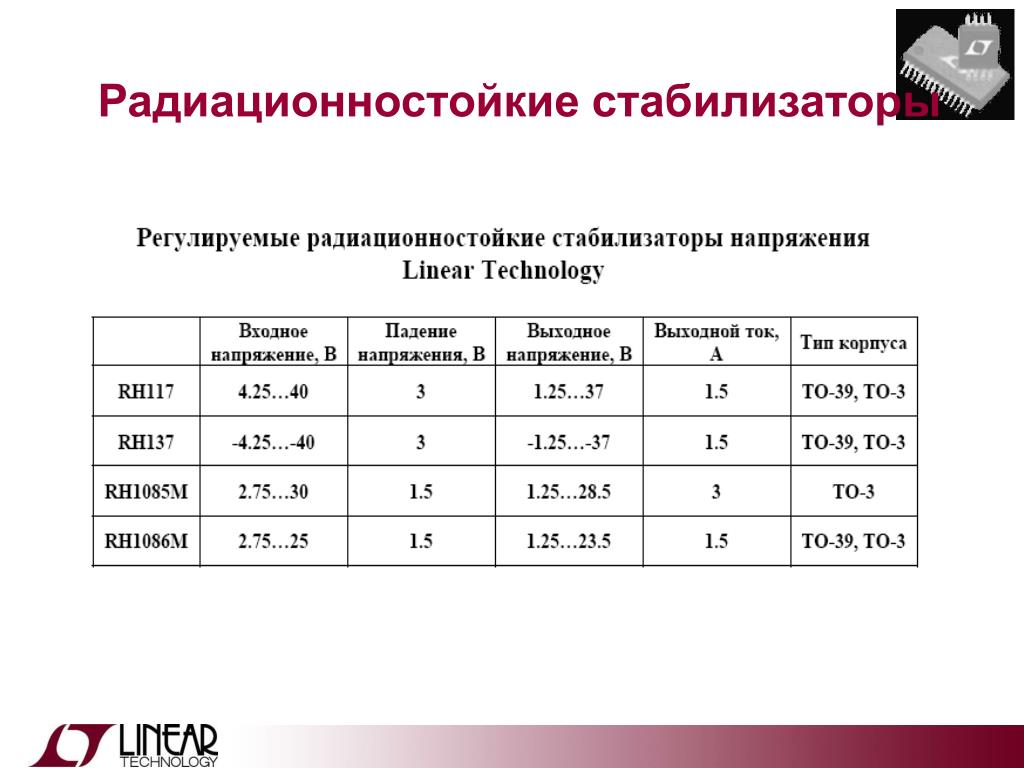

  12. Радиационностойкие стабилизаторы

  13. Документация на сайтеwww.linear.com • Datasheets • Package • DICE • Spec Notice (Controlled Document) • Packaged • DICE • Reliability Data • Package • ELDRS Radiation Test Data

  14. Новые радиационностойкие (RH) компоненты

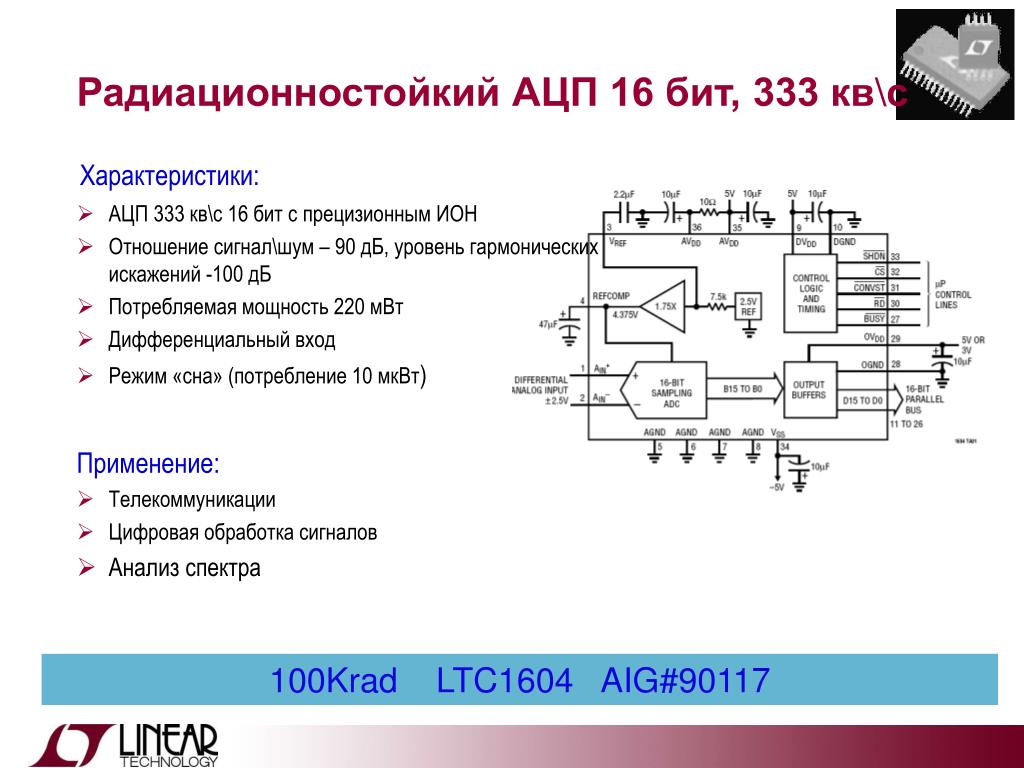

  15. Радиационностойкий АЦП 16 бит, 333 кв\с Характеристики: • АЦП 333 кв\с 16 бит с прецизионным ИОН • Отношение сигнал\шум – 90 дБ, уровень гармонических искажений -100 дБ • Потребляемая мощность 220 мВт • Дифференциальный вход • Режим «сна» (потребление 10 мкВт) Применение: • Телекоммуникации • Цифровая обработка сигналов • Анализ спектра 100Krad LTC1604AIG#90117

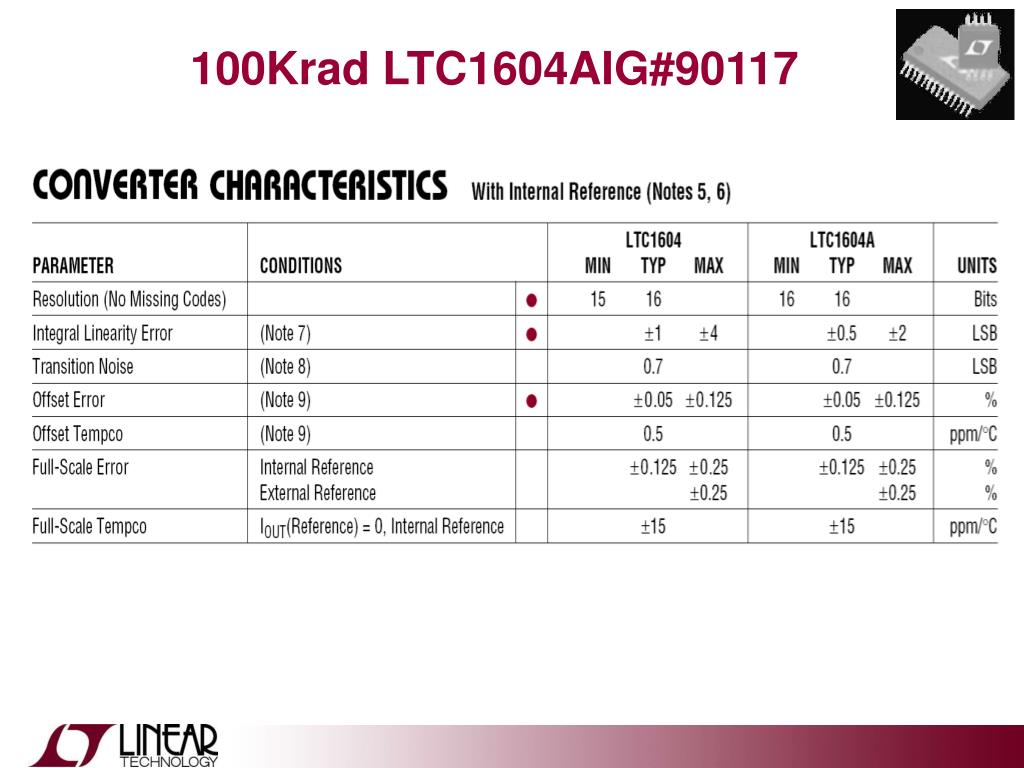

  16. 100Krad LTC1604AIG#90117

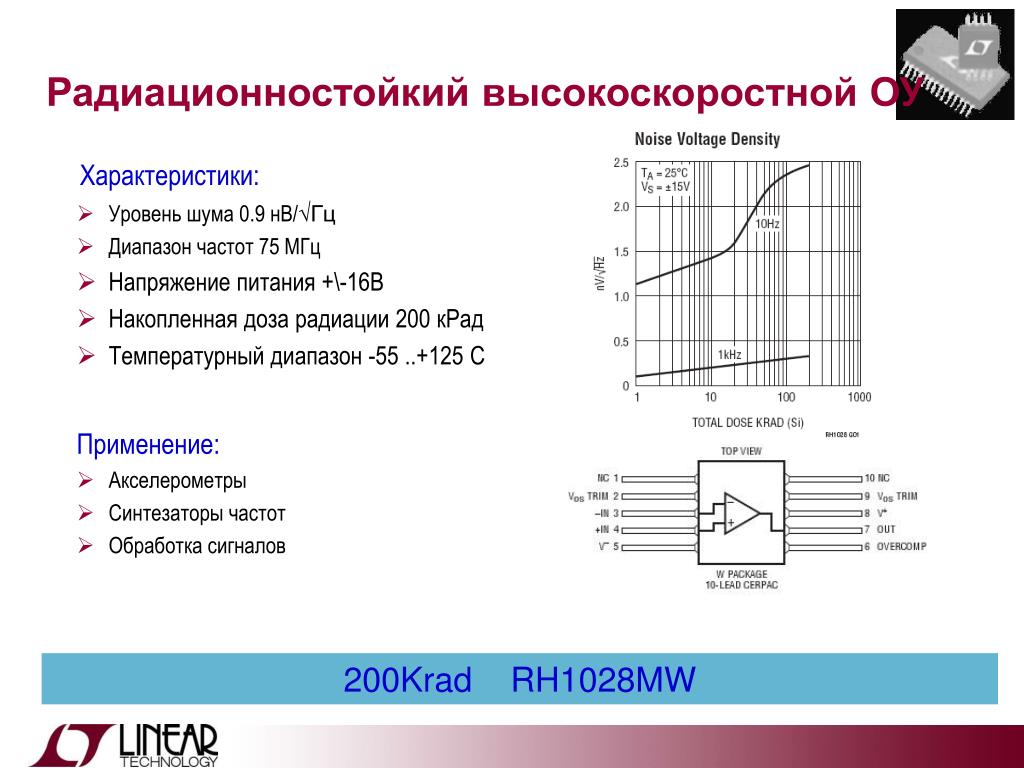

  17. Радиационностойкий высокоскоростной ОУ Характеристики: • Уровень шума 0.9 нВ/√Гц • Диапазон частот 75 МГц • Напряжение питания +\-16В • Накопленная доза радиации 200 кРад • Температурный диапазон -55 ..+125 С Применение: • Акселерометры • Синтезаторы частот • Обработка сигналов 200Krad RH1028MW

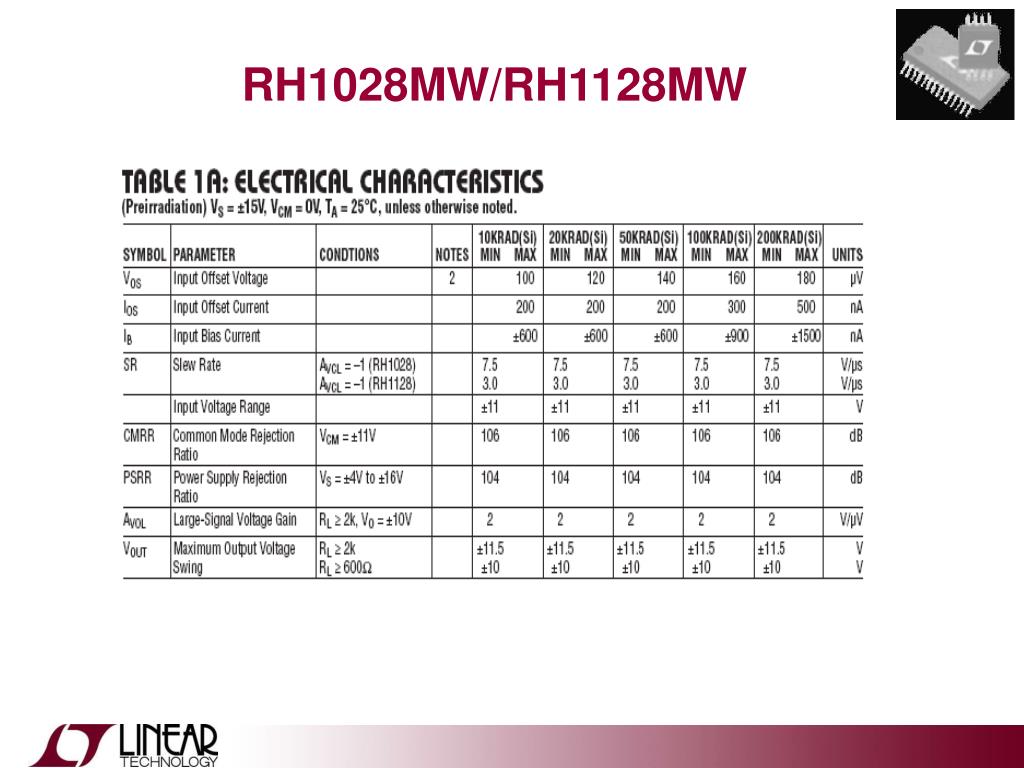

  18. RH1028MW/RH1128MW

  19. Радиационностойкий двойной ИОН Характеристики: • Сдвоенный ИОН на напряжения 1.2В и 7В • Ток потребления 20 мкА • Температурный диапазон -55..+125 С Применение: • Прецизионные стабилизаторы • Измерители 200Krad RH1034MW

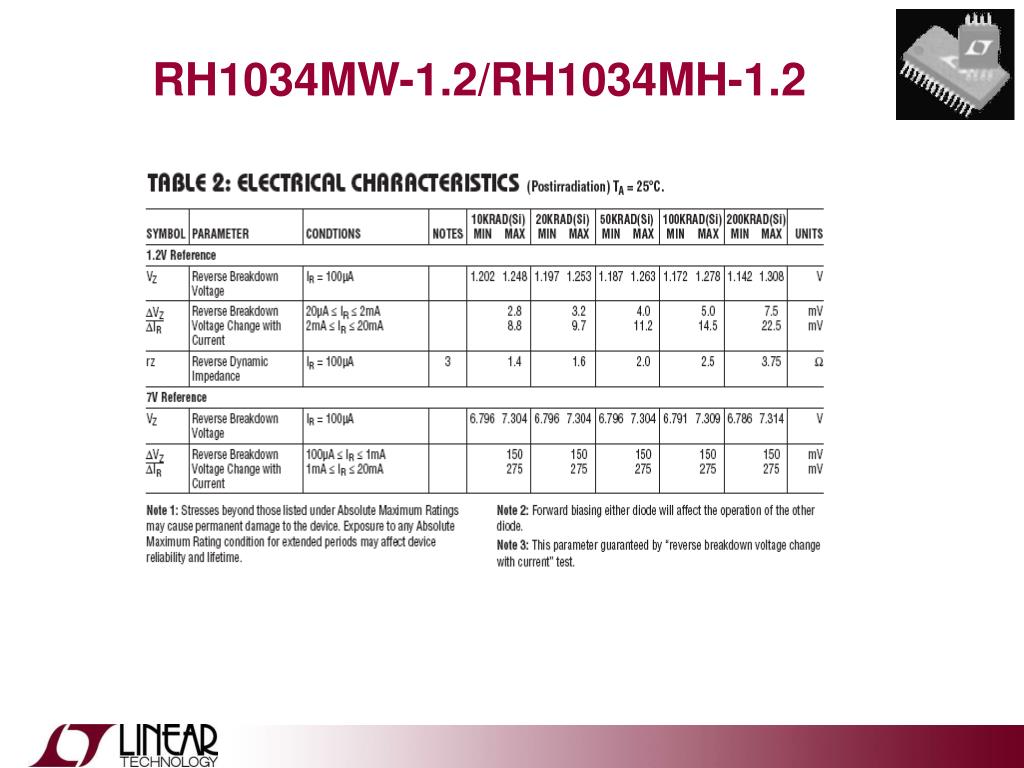

  20. RH1034MW-1.2/RH1034MH-1.2

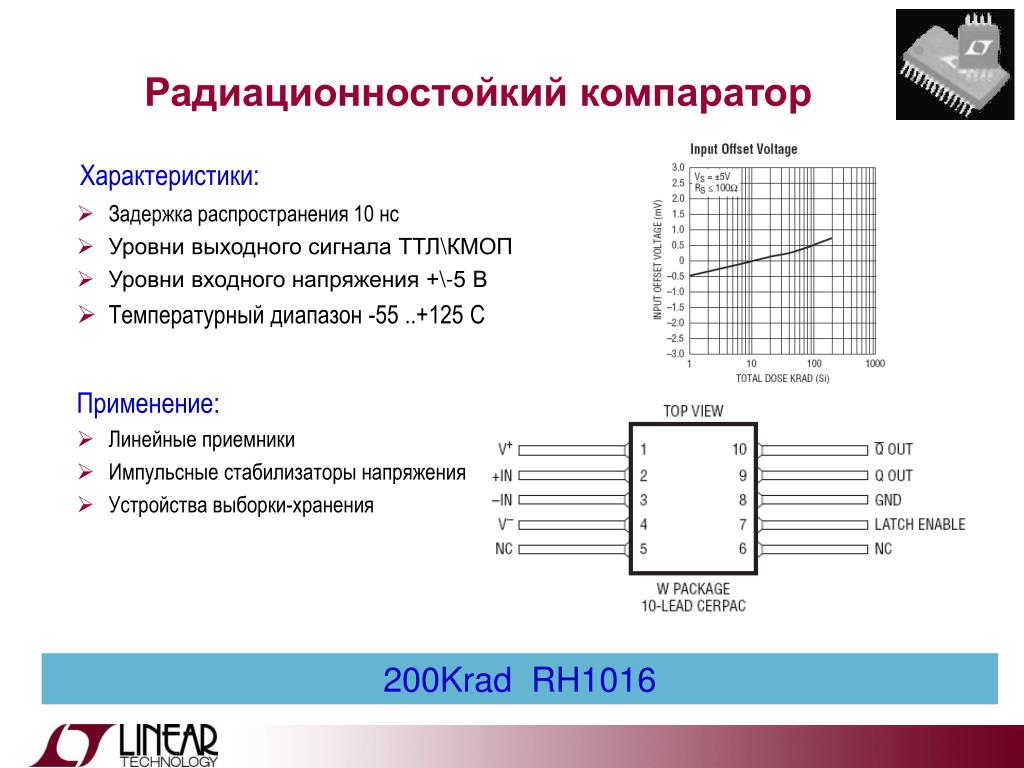

  21. Радиационностойкий компаратор Характеристики: • Задержка распространения 10 нс • Уровни выходного сигнала ТТЛ\КМОП • Уровни входного напряжения +\-5 В • Температурный диапазон -55 ..+125 С Применение: • Линейные приемники • Импульсные стабилизаторы напряжения • Устройства выборки-хранения 200KradRH1016

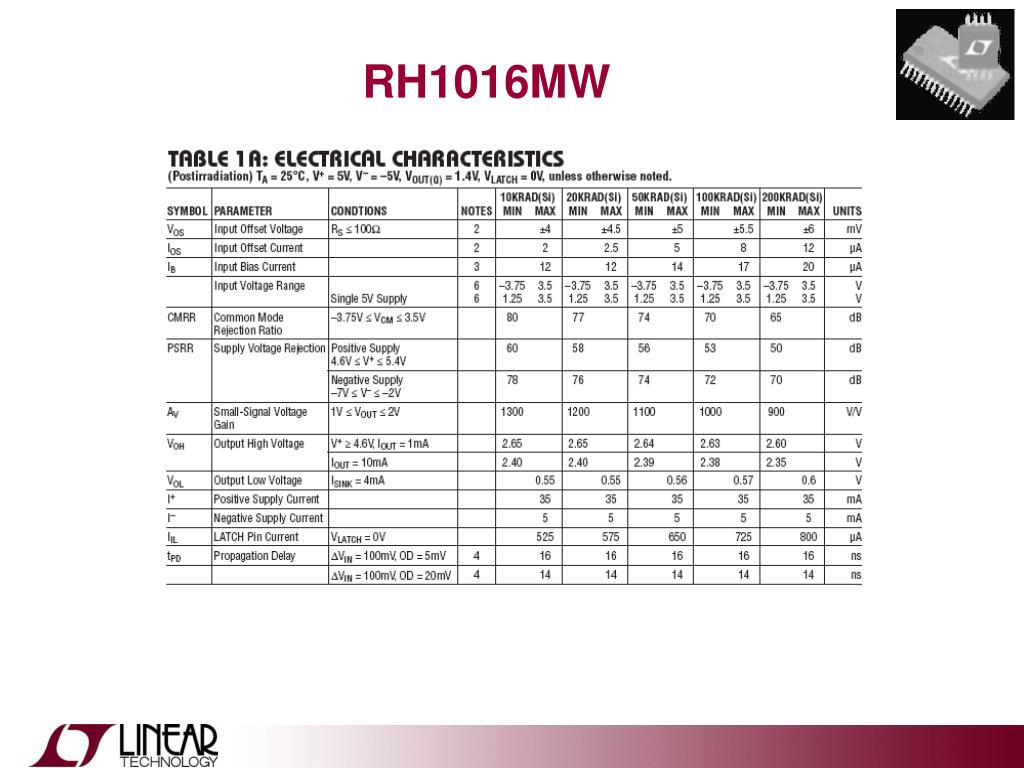

  22. RH1016MW

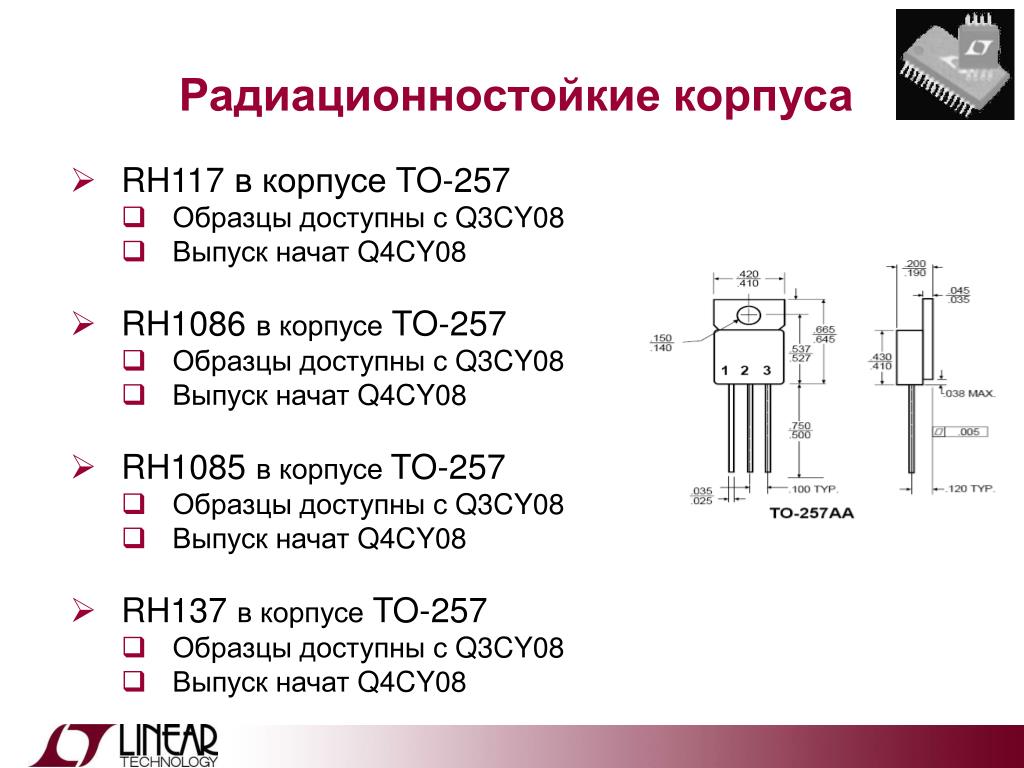

  23. Радиационностойкие корпуса • RH117 в корпусе TO-257 • Образцы доступны с Q3CY08 • Выпуск начат Q4CY08 • RH1086 в корпусе TO-257 • Образцы доступны с Q3CY08 • Выпуск начат Q4CY08 • RH1085 в корпусеTO-257 • Образцы доступны с Q3CY08 • Выпуск начат Q4CY08 • RH137 в корпусе TO-257 • Образцы доступны с Q3CY08 • Выпуск начат Q4CY08

  24. Военные пластиковые (MP) компоненты

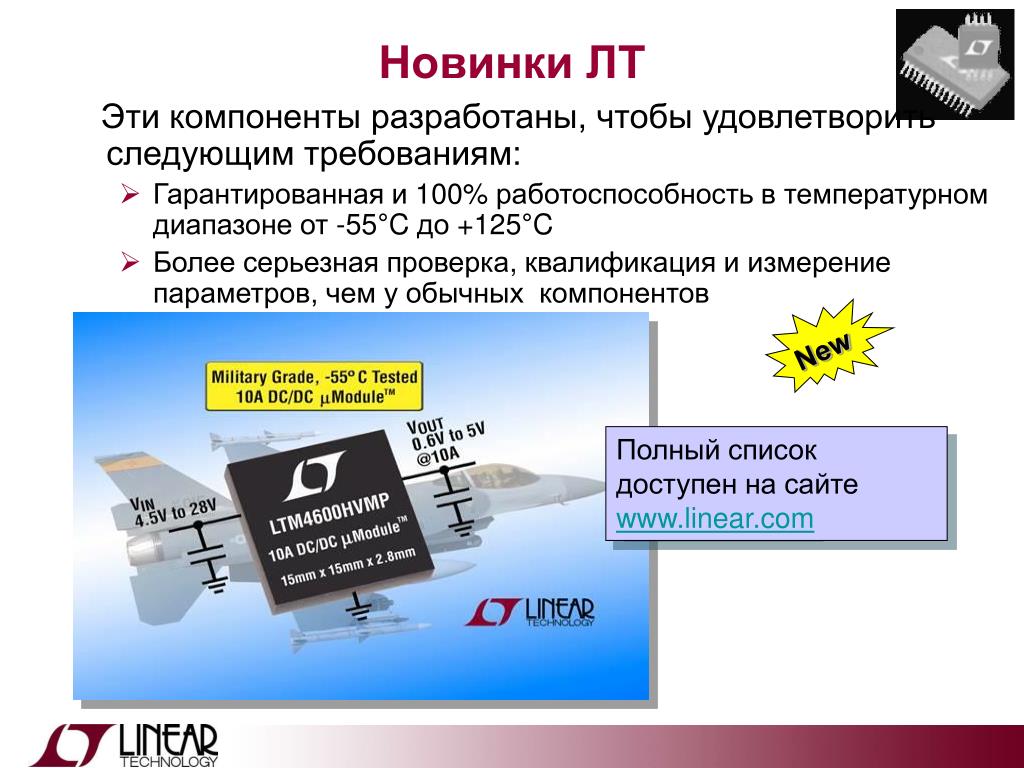

  25. Эти компоненты разработаны, чтобы удовлетворить следующим требованиям: Гарантированная и 100% работоспособность в температурном диапазоне от -55°C до +125°C Более серьезная проверка, квалификацияиизмерение параметров, чем у обычных компонентов New Новинки ЛТ Полный список доступен на сайтеwww.linear.com

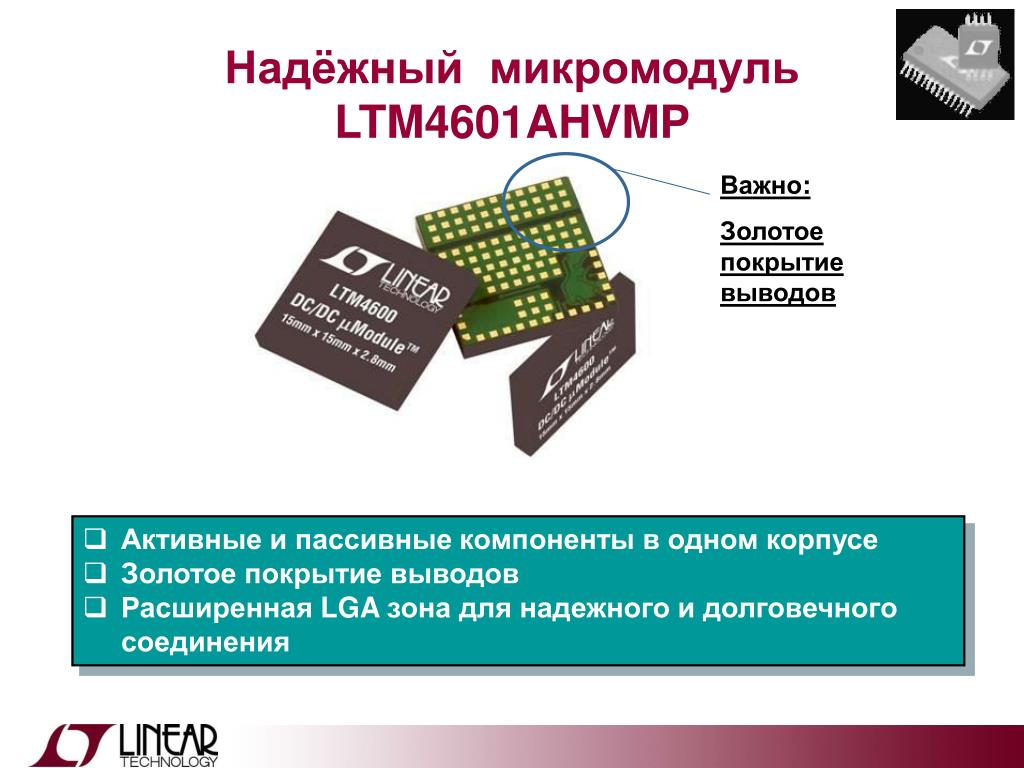

  26. Важно: Золотое покрытие выводов Надёжный микромодуль LTM4601AHVMP • Активные и пассивные компоненты в одном корпусе • Золотое покрытие выводов • Расширенная LGA зона для надежного и долговечного соединения

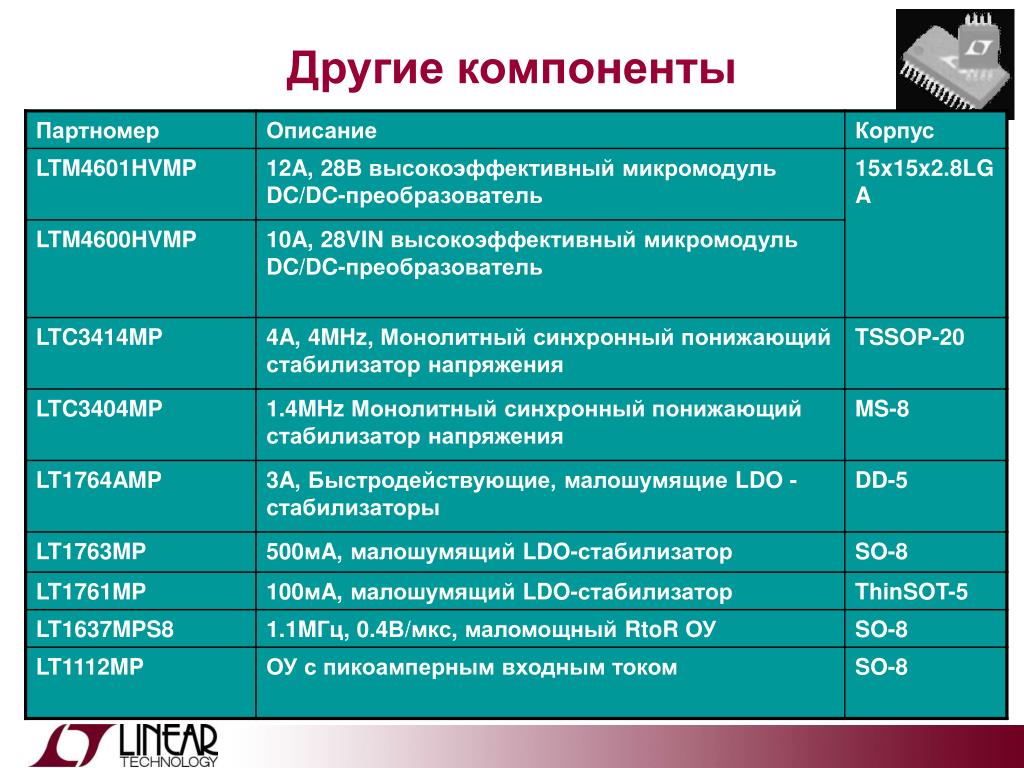

  27. Другие компоненты

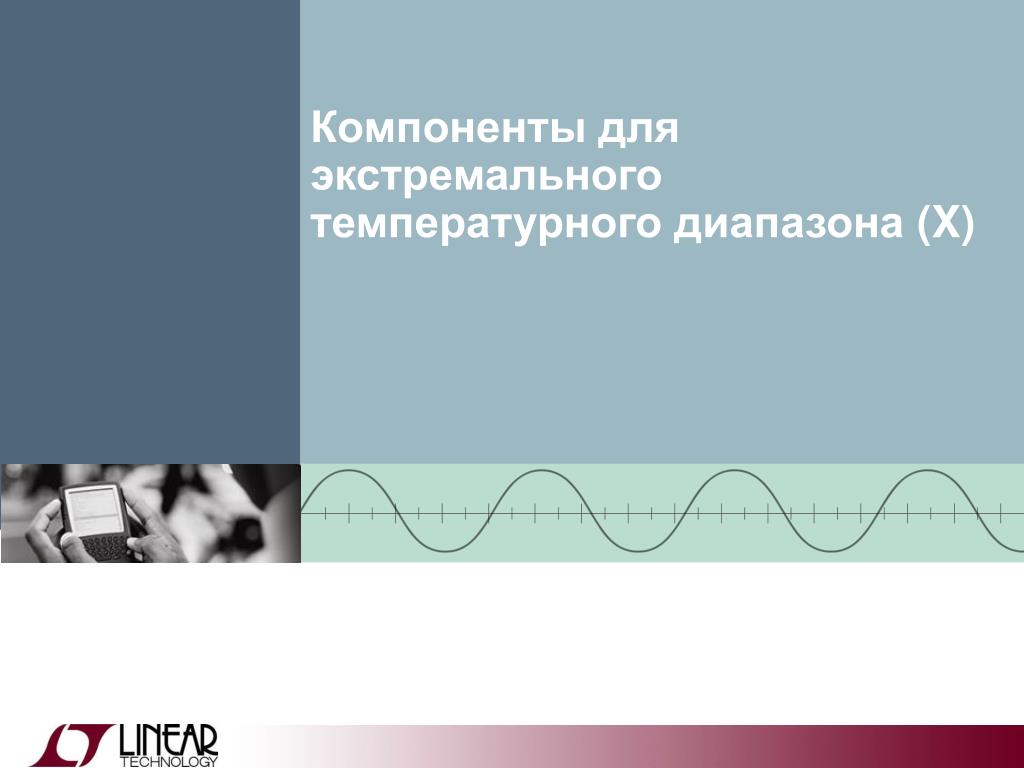

  28. Компоненты для экстремального температурного диапазона (X)

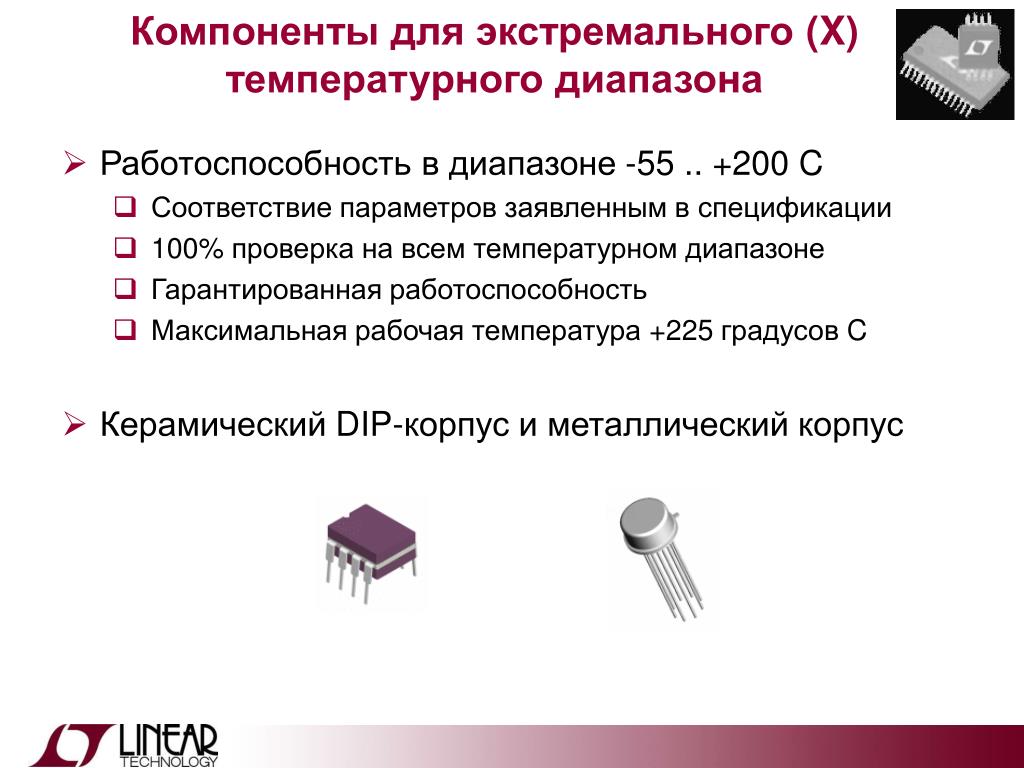

  29. Компоненты для экстремального (X) температурного диапазона Работоспособность в диапазоне -55 .. +200 C Соответствие параметров заявленным вспецификации 100% проверка на всем температурном диапазоне Гарантированная работоспособность Максимальная рабочая температура +225 градусов C Керамический DIP-корпус и металлический корпус

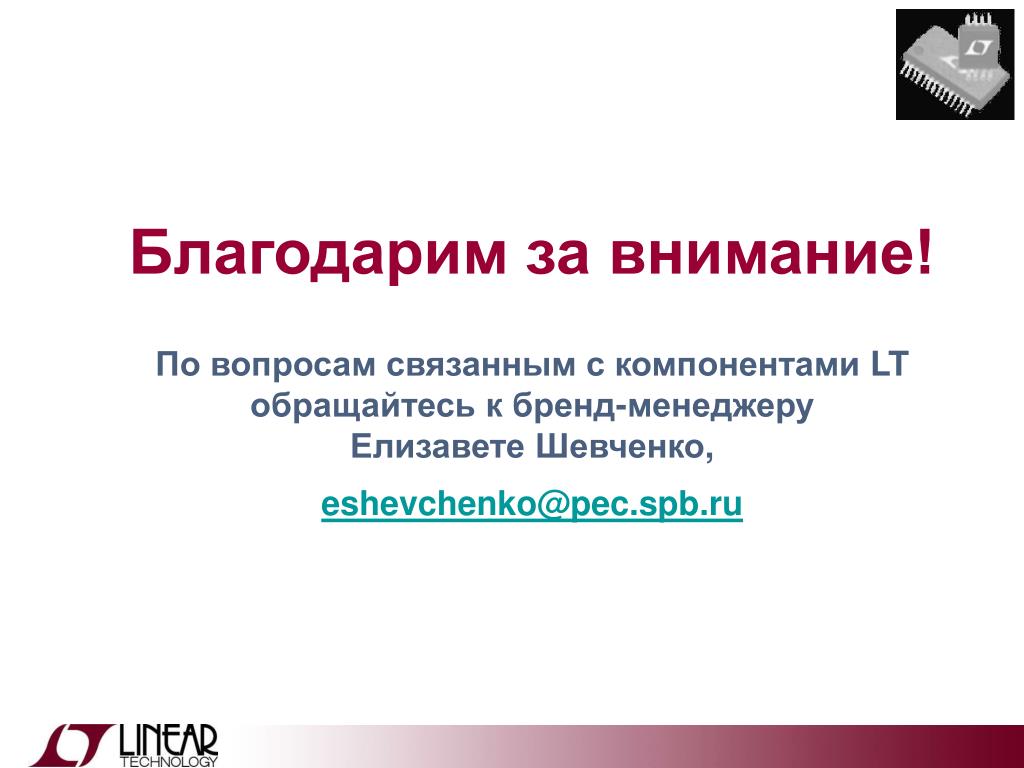

  30. Благодарим за внимание!По вопросам связанным с компонентами LT обращайтесь к бренд-менеджеру Елизавете Шевченко,eshevchenko@pec.spb.ru
