  1. 40 压力仪表 • 现场压力指示表 • 电接点压力表 • 压力变送器 • 差压变送器 • 液位变送器

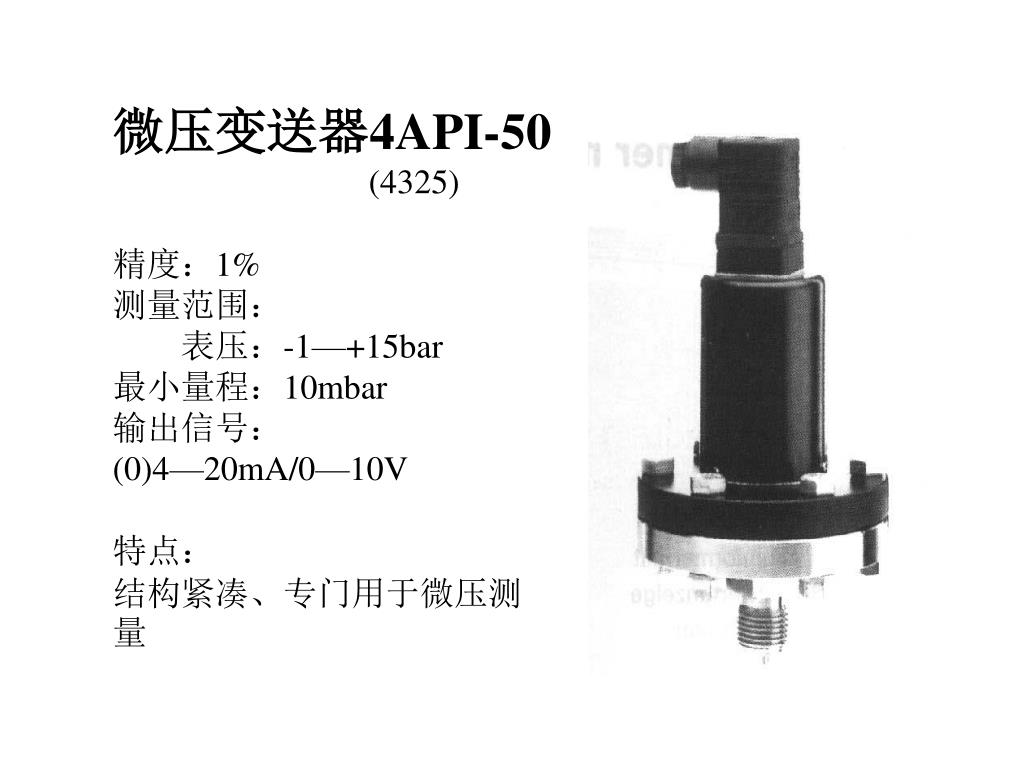

  2. 微压变送器4API-50 (4325) 精度：1% 测量范围： 表压：-1—+15bar 最小量程：10mbar 输出信号： (0)4—20mA/0—10V 特点： 结构紧凑、专门用于微压测量

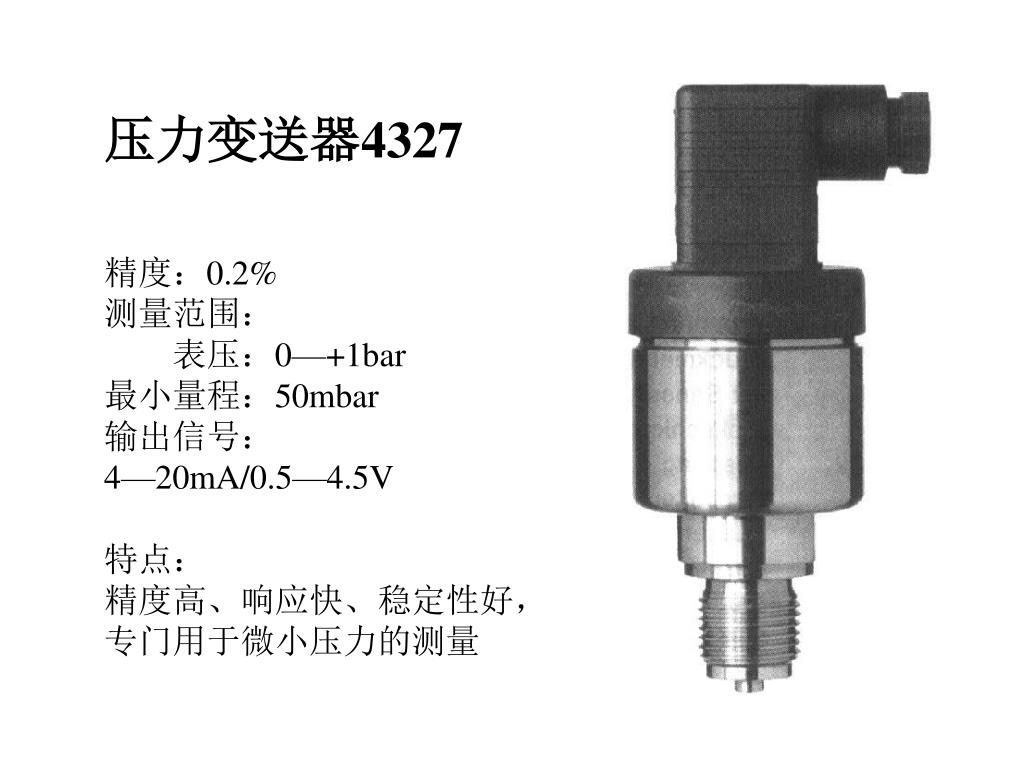

  3. 压力变送器4327 精度：0.2% 测量范围： 表压：0—+1bar 最小量程：50mbar 输出信号： 4—20mA/0.5—4.5V 特点： 精度高、响应快、稳定性好， 专门用于微小压力的测量

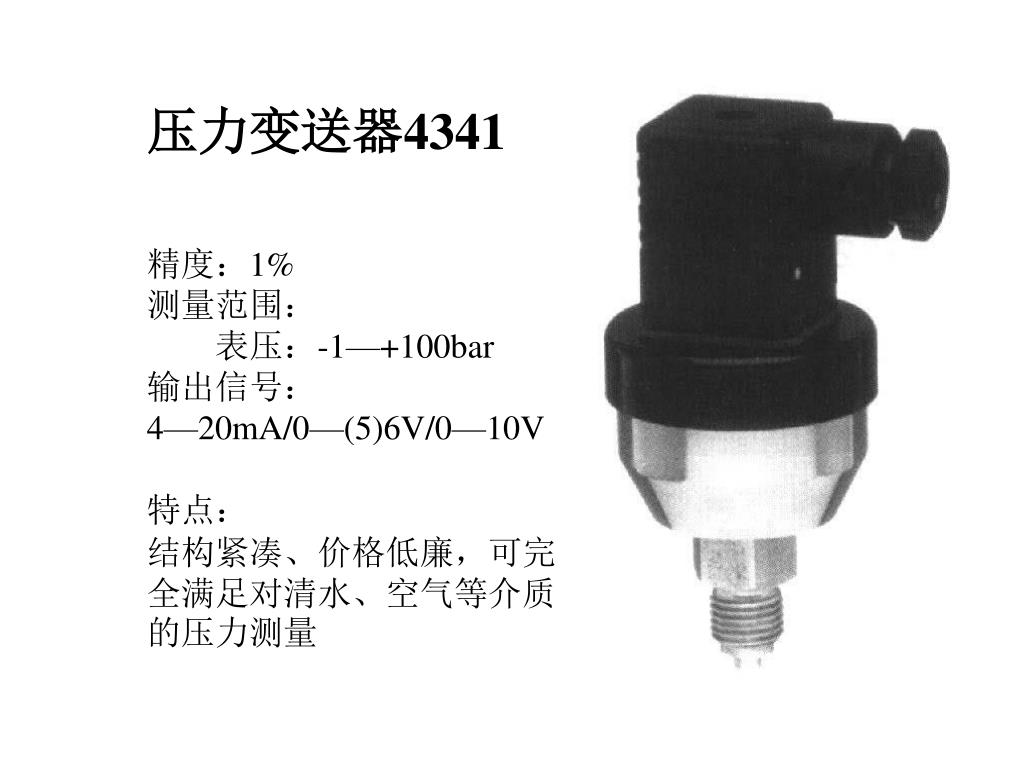

  4. 压力变送器4341 精度：1% 测量范围： 表压：-1—+100bar 输出信号： 4—20mA/0—(5)6V/0—10V 特点： 结构紧凑、价格低廉，可完全满足对清水、空气等介质的压力测量

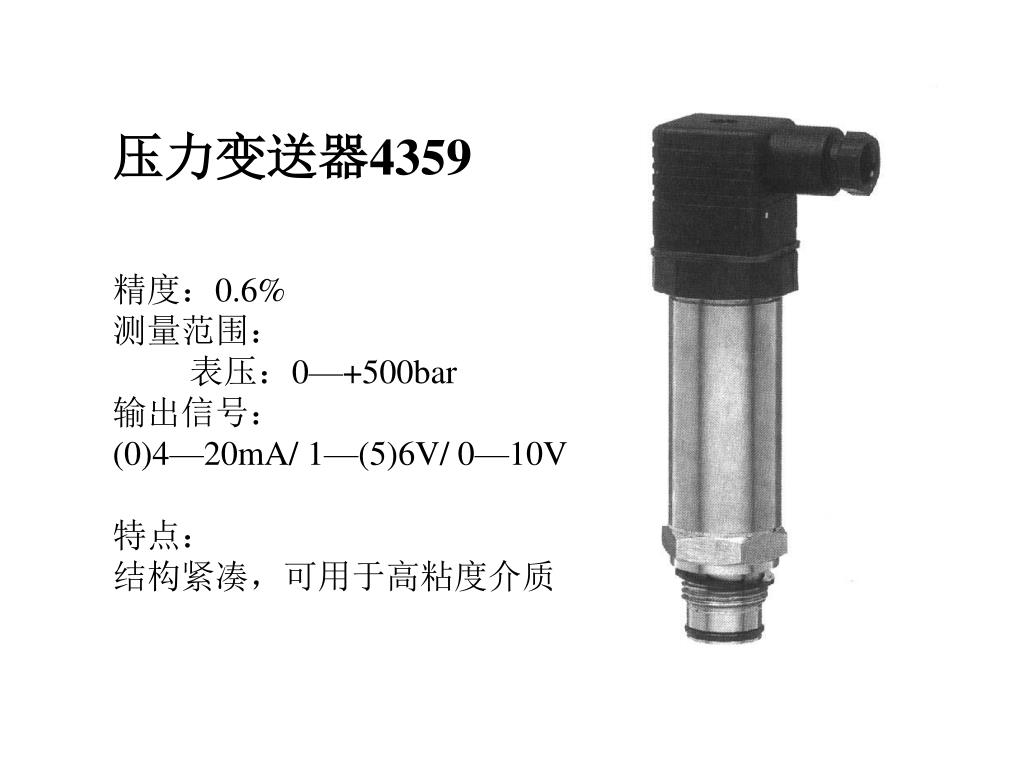

  5. 压力变送器4359 精度：0.6% 测量范围： 表压：0—+500bar 输出信号： (0)4—20mA/ 1—(5)6V/ 0—10V 特点： 结构紧凑，可用于高粘度介质

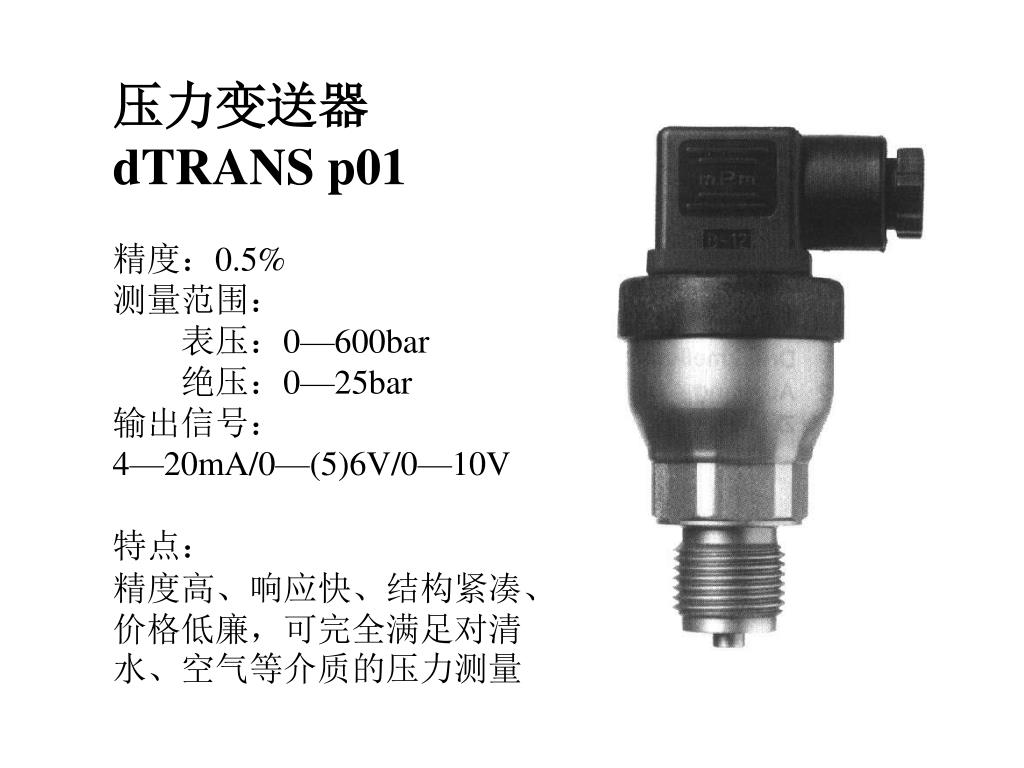

  6. 压力变送器 dTRANS p01 精度：0.5% 测量范围： 表压：0—600bar 绝压：0—25bar 输出信号： 4—20mA/0—(5)6V/0—10V 特点： 精度高、响应快、结构紧凑、价格低廉，可完全满足对清水、空气等介质的压力测量

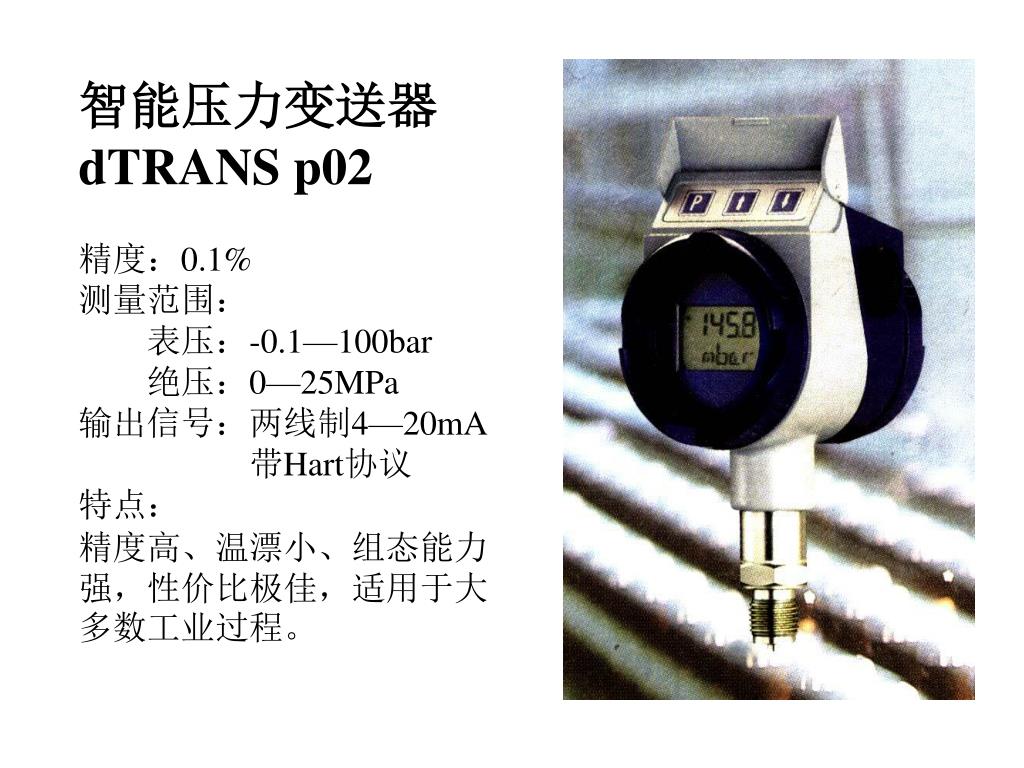

  7. 智能压力变送器 dTRANS p02 精度：0.1% 测量范围： 表压：-0.1—100bar 绝压：0—25MPa 输出信号：两线制4—20mA 带Hart协议 特点： 精度高、温漂小、组态能力强，性价比极佳，适用于大多数工业过程。

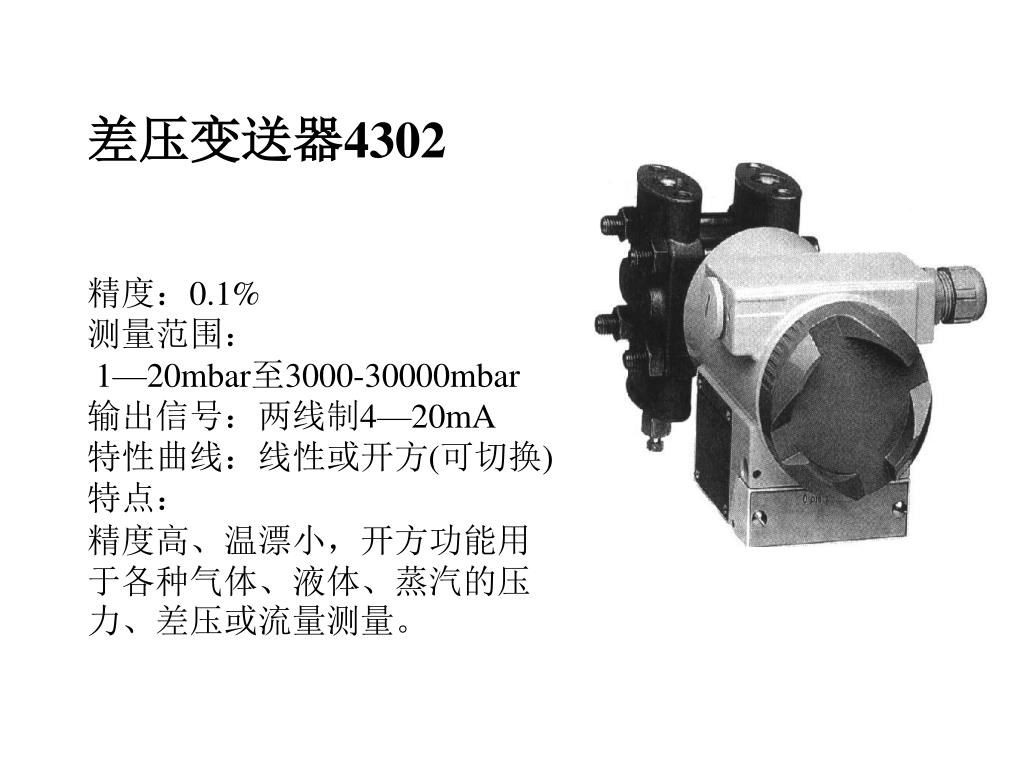

  8. 差压变送器4302 精度：0.1% 测量范围： 1—20mbar至3000-30000mbar 输出信号：两线制4—20mA 特性曲线：线性或开方(可切换) 特点： 精度高、温漂小，开方功能用于各种气体、液体、蒸汽的压力、差压或流量测量。

  9. 差压变送器4ADI-55 精度：1% 测量范围： 0—1mbar至0-1000mbar 输出信号： (0)4—20mA/0-10v 特点： 快速响应，一般用于测量粘度不大、无结晶对铜合金无腐蚀作用的各种液体或气体介质的压力、差压、液位或流量。

  10. 新产品 1. 智能压力变送器 JUMO dTRANS p02 2. 智能压力变送器JUMO dTRANS p02 DELTA 3. 智能压力变送器JUMO dTRANS p02 Ceramic 4. 智能压力变送器JUMO dTRANS p01 5. 压力变送器JUMO dTRANS p01 CAN 6. 投入式液位计，陶瓷传感器 ，型号4391 7. 压力/差压变送器，型号4304 8. 40系列中不再继续的型号 9. 隔离膜盒

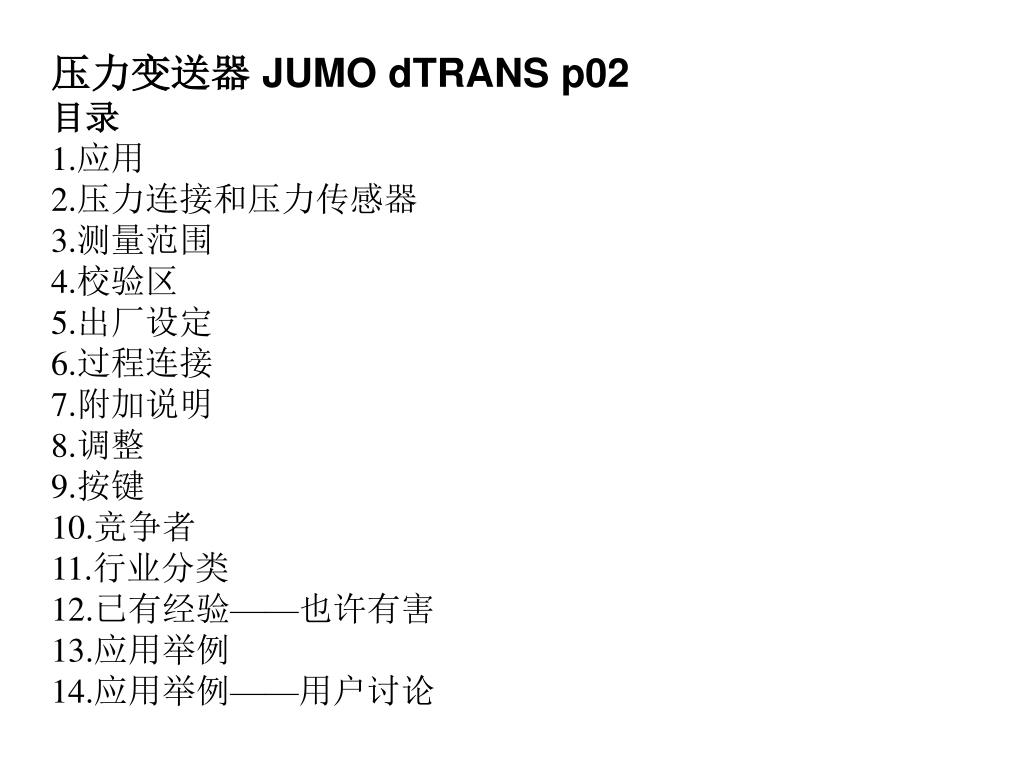

  11. 压力变送器 JUMO dTRANS p02 目录 1.应用 2.压力连接和压力传感器 3.测量范围 4.校验区 5.出厂设定 6.过程连接 7.附加说明 8.调整 9.按键 10.竞争者 11.行业分类 12.已有经验——也许有害 13.应用举例 14.应用举例——用户讨论

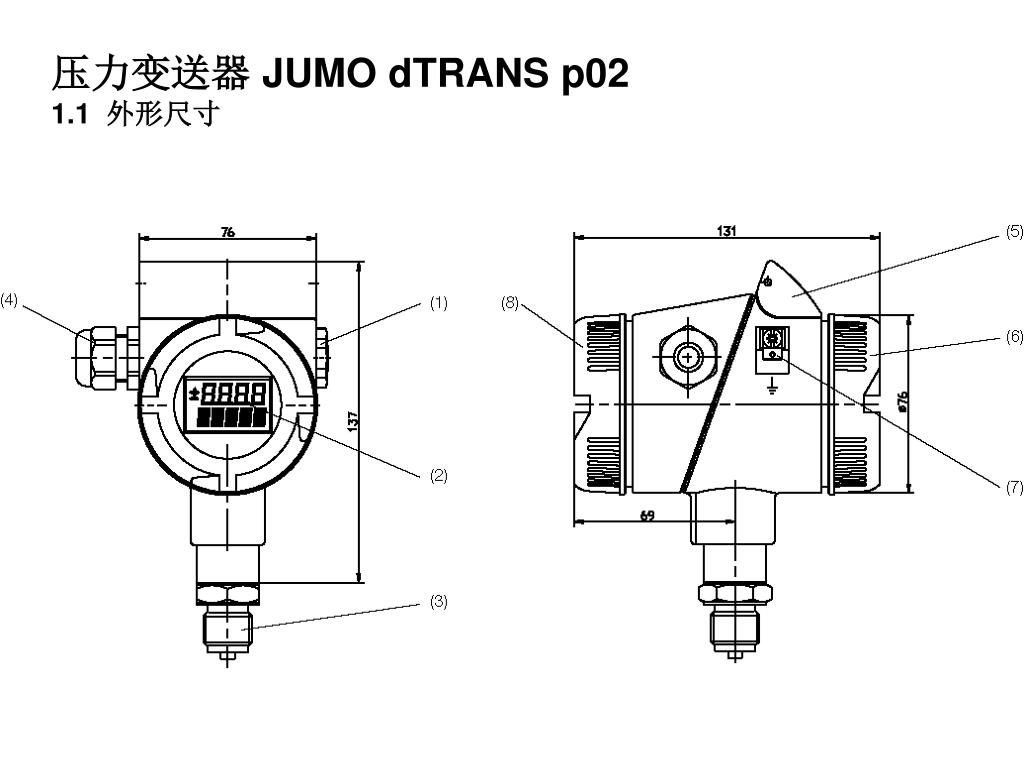

  12. 压力变送器 JUMO dTRANS p02 1.1 外形尺寸

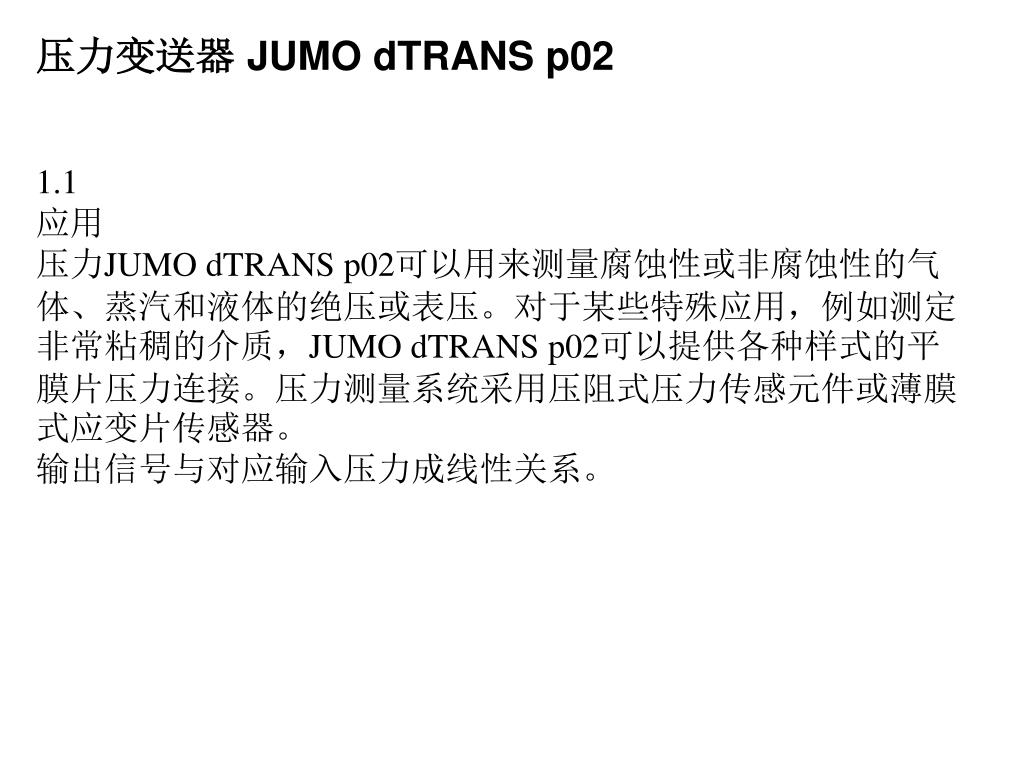

  13. 压力变送器 JUMO dTRANS p02 1.1 应用 压力JUMO dTRANS p02可以用来测量腐蚀性或非腐蚀性的气体、蒸汽和液体的绝压或表压。对于某些特殊应用，例如测定非常粘稠的介质，JUMO dTRANS p02可以提供各种样式的平膜片压力连接。压力测量系统采用压阻式压力传感元件或薄膜式应变片传感器。 输出信号与对应输入压力成线性关系。

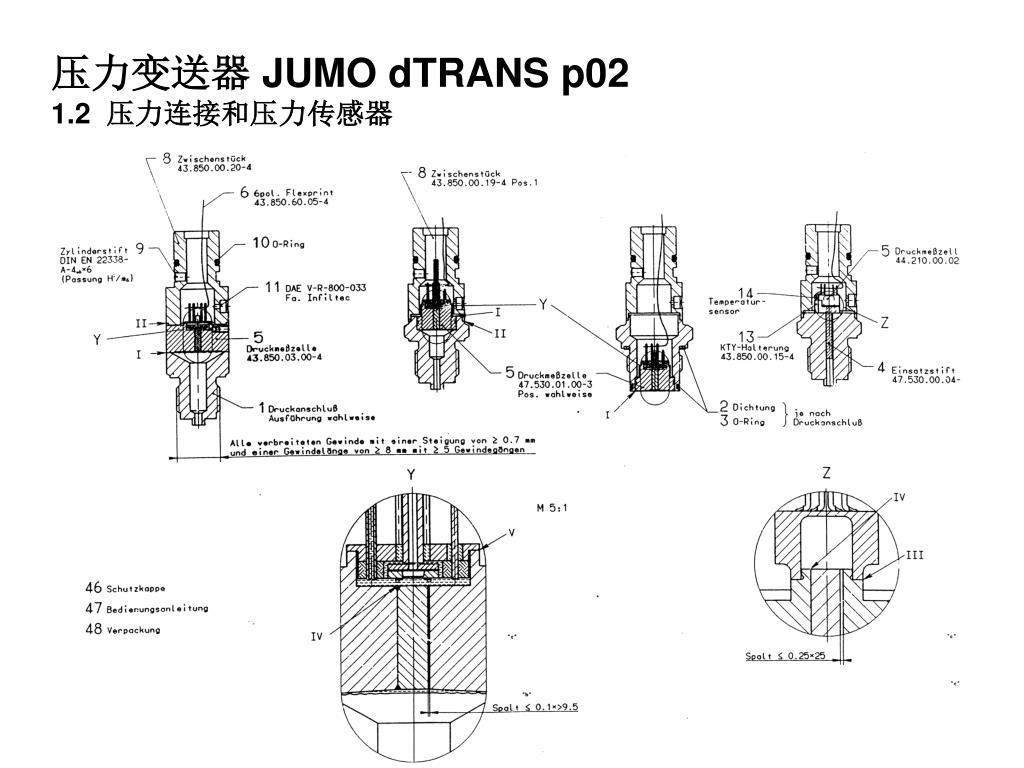

  14. 压力变送器 JUMO dTRANS p02 1.2 压力连接和压力传感器

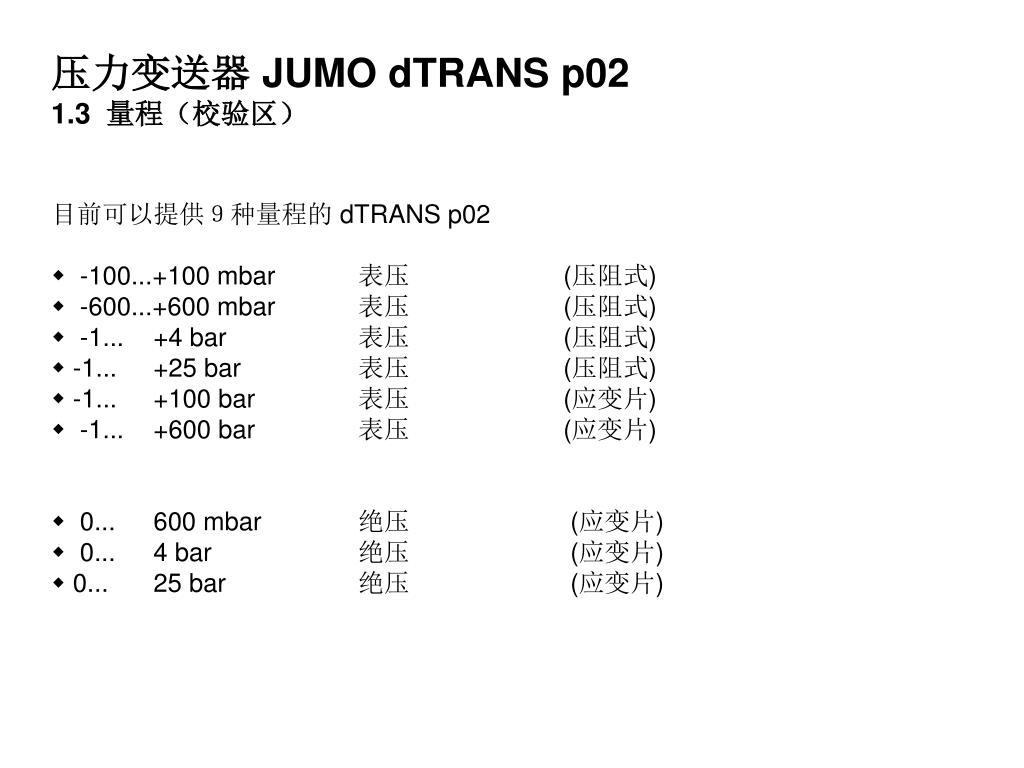

  15. 压力变送器 JUMO dTRANS p02 • 1.3 量程（校验区） 目前可以提供９种量程的 dTRANS p02 • -100...+100 mbar 表压 (压阻式) • -600...+600 mbar 表压 (压阻式) • -1... +4 bar 表压 (压阻式) • -1... +25 bar 表压 (压阻式) • -1... +100 bar 表压 (应变片) • -1... +600 bar 表压 (应变片) • 0... 600 mbar 绝压　　　　　　 (应变片) 　　 • 0... 4 bar 绝压　　　　　　 (应变片) • 0... 25 bar 绝压　　　　　　 (应变片)

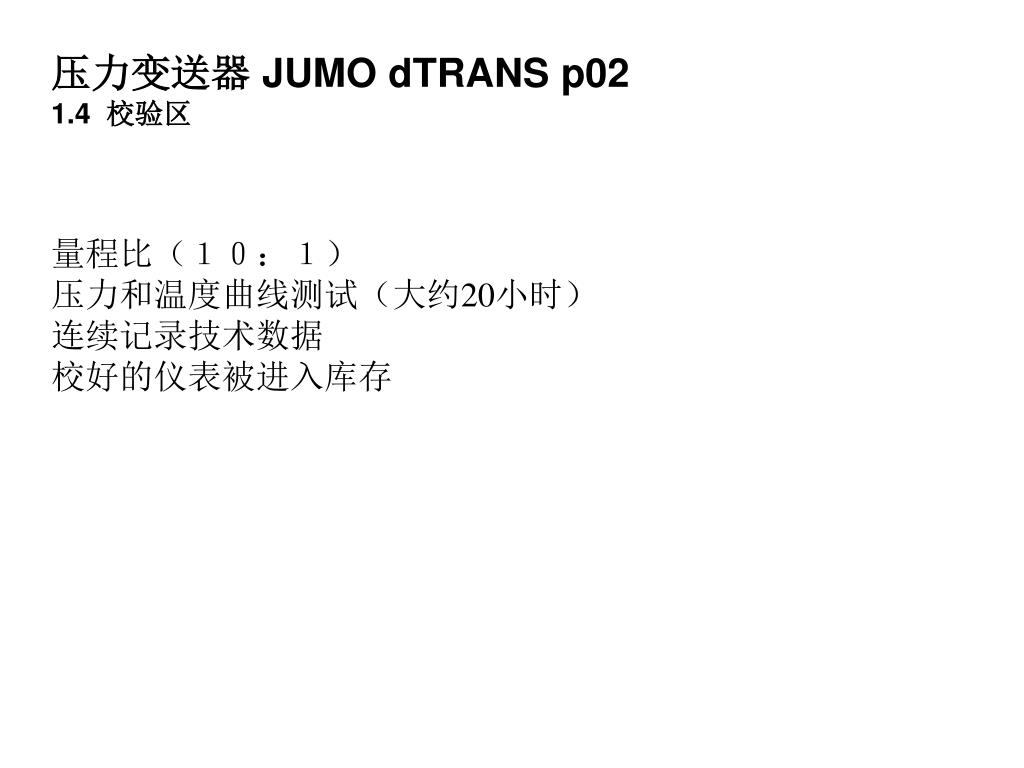

  16. 压力变送器 JUMO dTRANS p02 • 1.4 校验区 • 量程比（１０：１） • 压力和温度曲线测试（大约20小时） • 连续记录技术数据 • 校好的仪表被进入库存

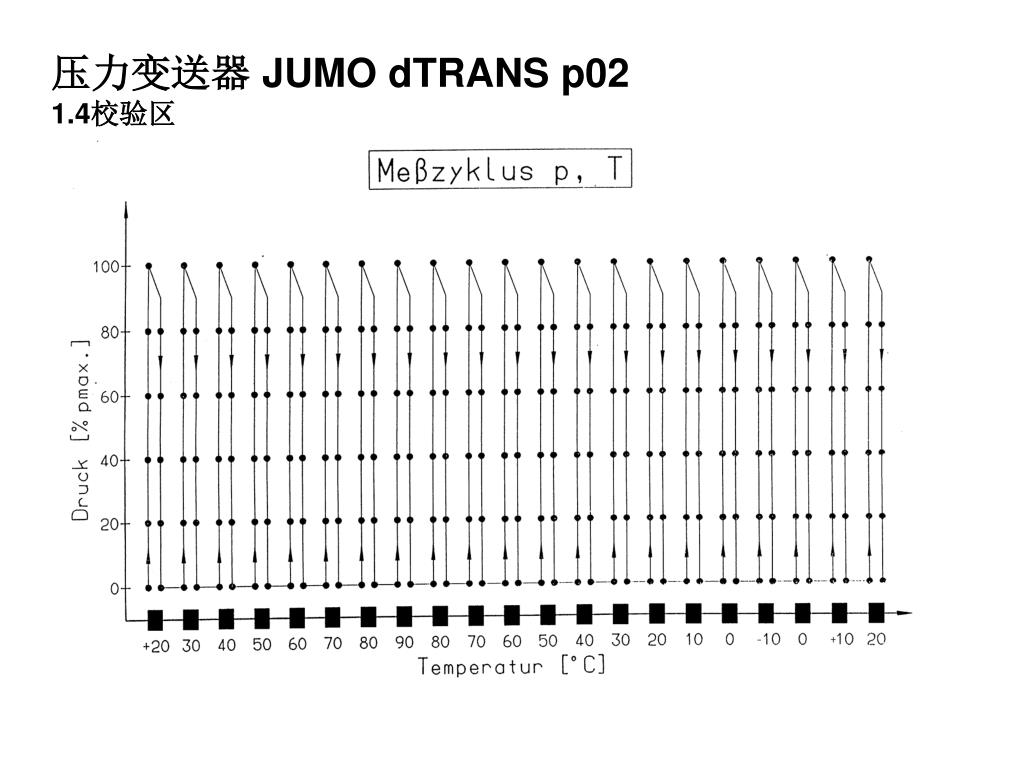

  17. 压力变送器 JUMO dTRANS p02 1.4校验区

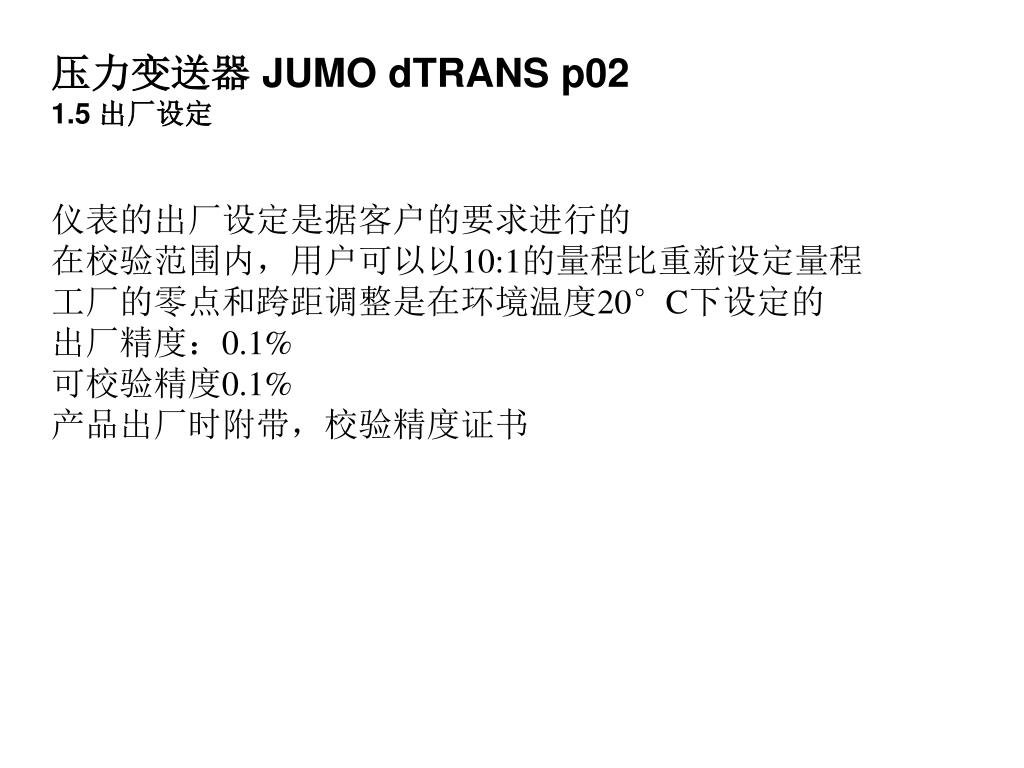

  18. 压力变送器 JUMO dTRANS p02 • 1.5 出厂设定 • 仪表的出厂设定是据客户的要求进行的 • 在校验范围内，用户可以以10:1的量程比重新设定量程 • 工厂的零点和跨距调整是在环境温度20°C下设定的 • 出厂精度：0.1% • 可校验精度0.1% • 产品出厂时附带，校验精度证书

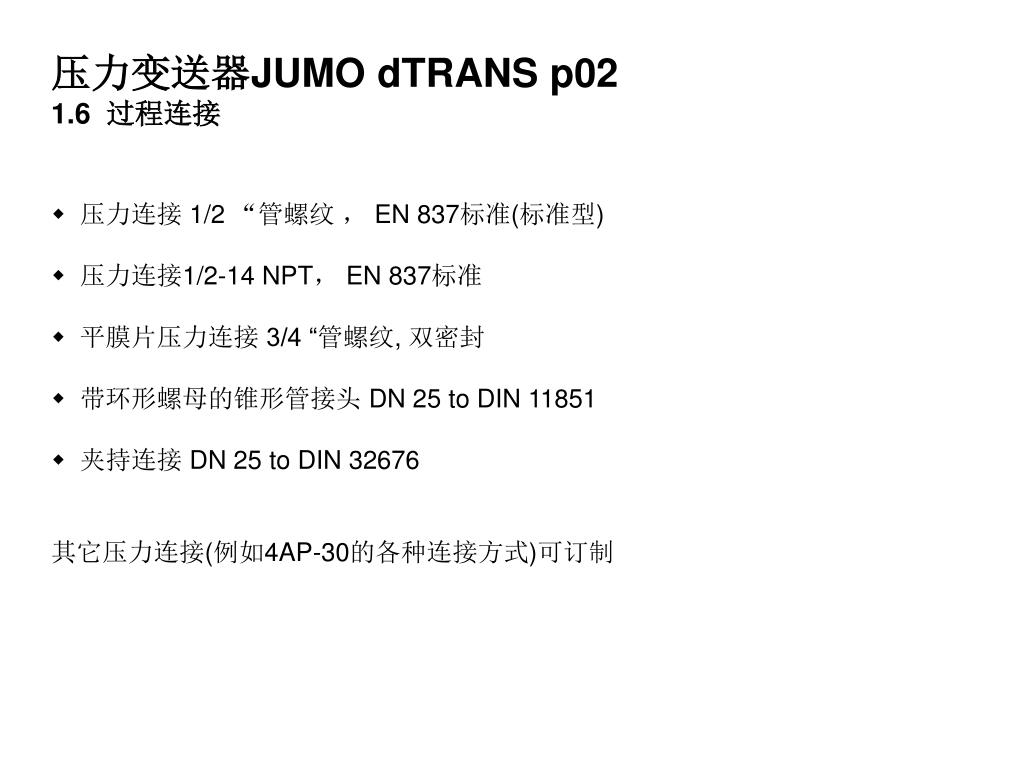

  19. 压力变送器JUMO dTRANS p02 • 1.6 过程连接 • 压力连接 1/2 “管螺纹 ， EN 837标准(标准型) • 压力连接1/2-14 NPT， EN 837标准 • 平膜片压力连接 3/4 “管螺纹, 双密封 • 带环形螺母的锥形管接头 DN 25 to DIN 11851 • 夹持连接 DN 25 to DIN 32676 其它压力连接(例如4AP-30的各种连接方式)可订制

  20. 压力变送器 JUMO dTRANS p02 • 1.6 过程连接

  21. 压力变送器 JUMO dTRANS p02 1.7 附加说明 出厂设定 校验区 -100...+100 mbar: 最小出厂设定目前为 0 to 100 mbar. 量程为0-20mbar的产品从2000年2月起可以提供 环境温度 最低 -40° C 而不是 -30° C 数据单的改变t, -> 信号功能, 但不是显示.

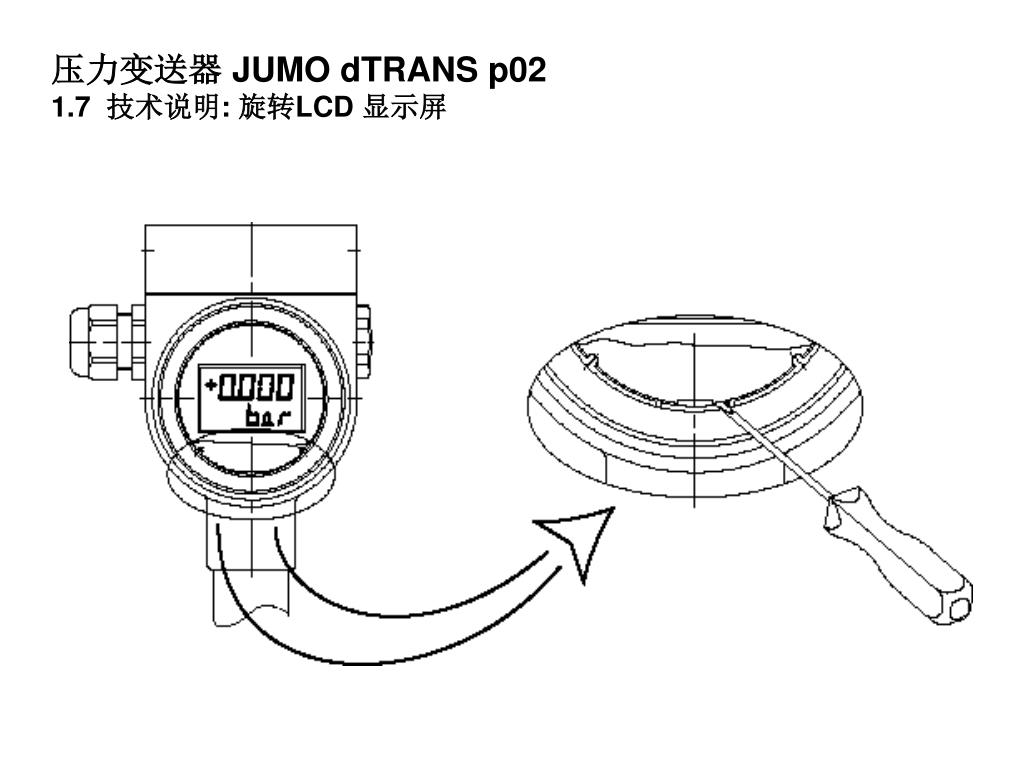

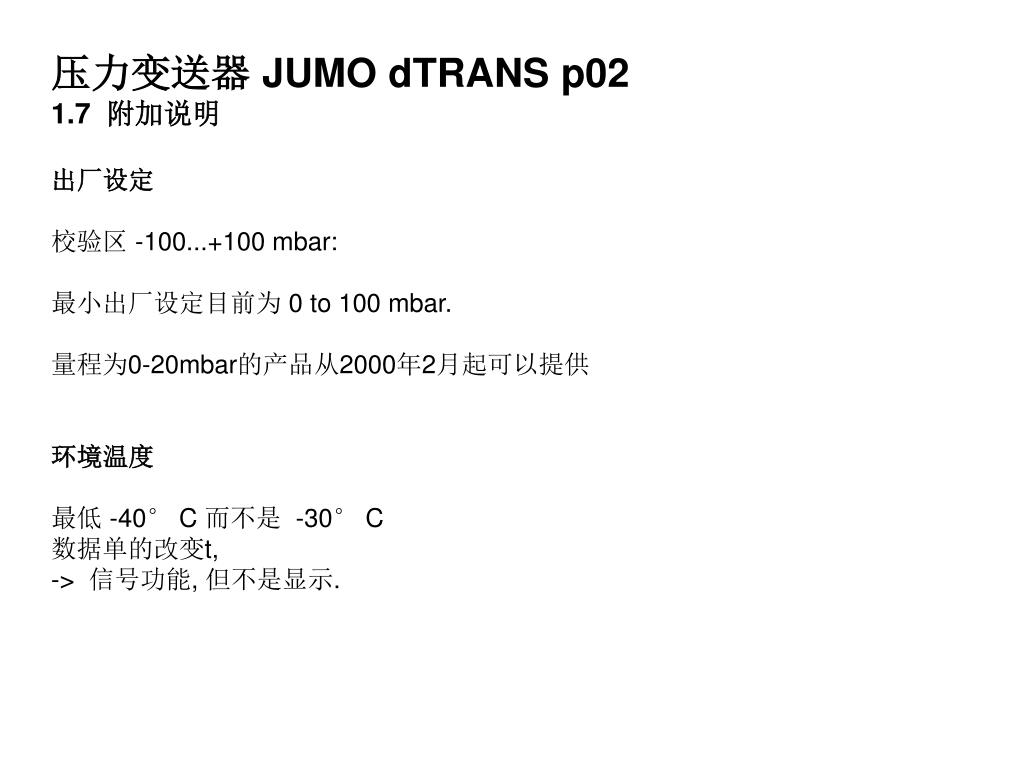

  22. 压力变送器 JUMO dTRANS p02 1.7 技术说明: 旋转LCD 显示屏

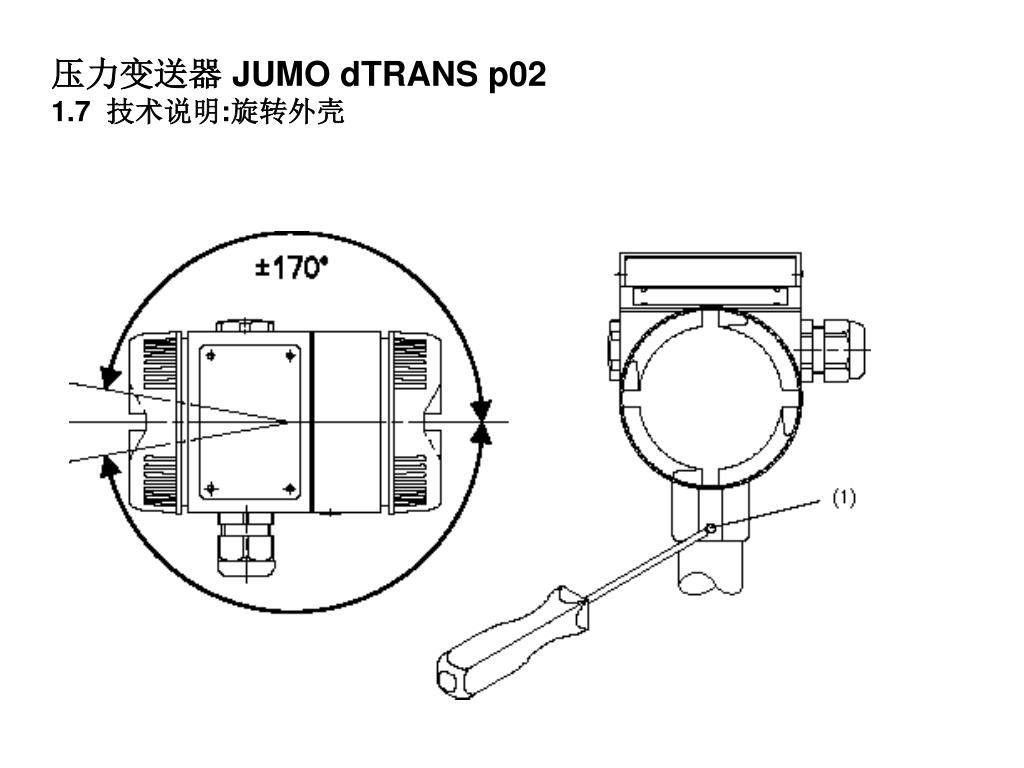

  23. 压力变送器 JUMO dTRANS p02 1.7 技术说明:旋转外壳

  24. 压力变送器 JUMO dTRANS p02 • 1.8 调整 压力变送器 JUMO dTRANS p02 可以通过以下几种方式调整 • 按键 • setup 程序 (选项), HART 调制解调器, PC 笔记本电脑 • 手操器 (例如 Rosemount 的 275 R2 GI1 C0000) • 管理系统(通常) 操作方法是通过 HART协议 HART (远程可寻址传感器数据通路) HART协议使用频移键控 (FSK)

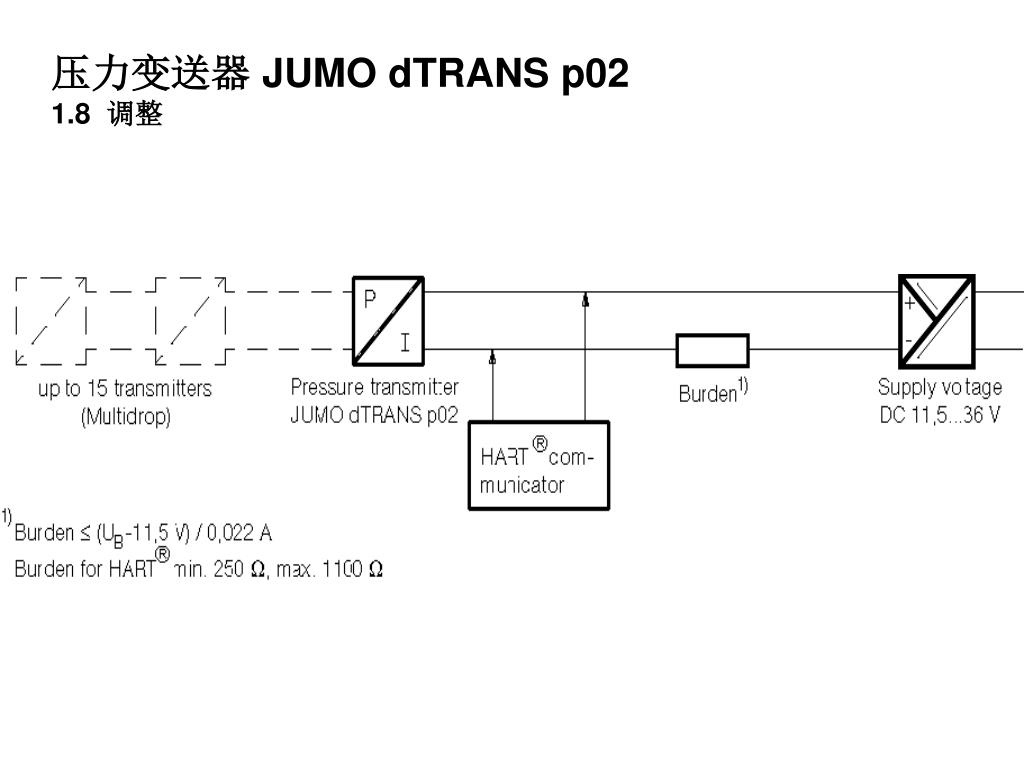

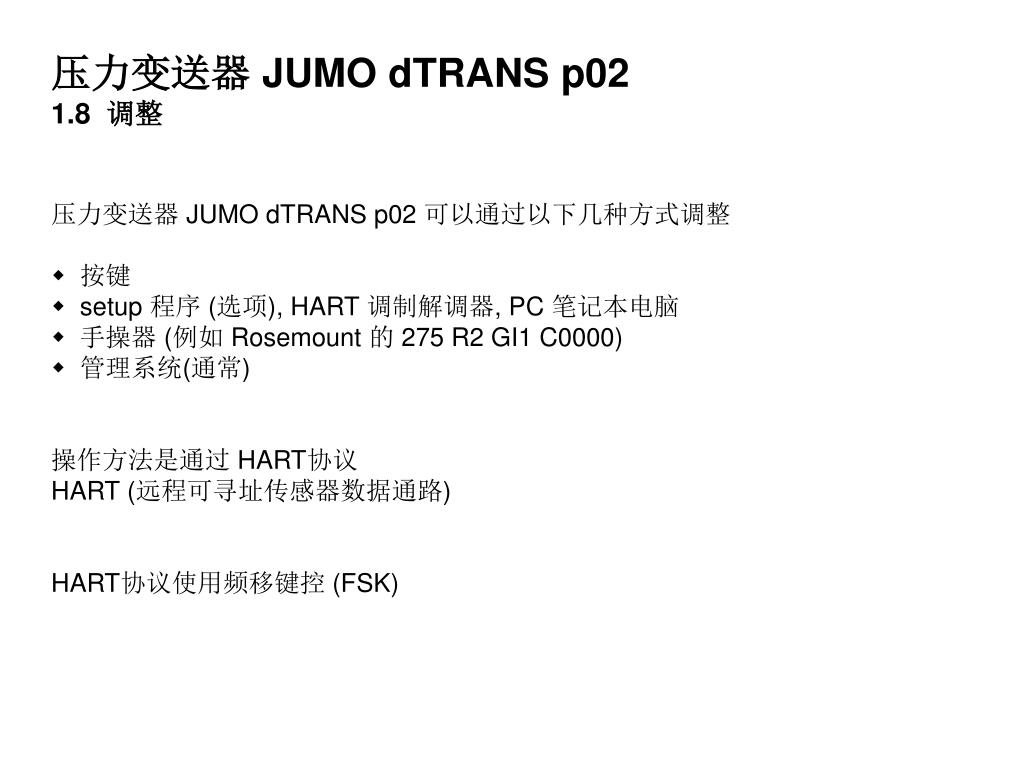

  25. 压力变送器 JUMO dTRANS p02 1.8 调整

  26. 压力变送器 JUMO dTRANS p02 1.9 按键 操作级 压力显示（带量纲） 储存的最大值显示 储存的最小值显示 测量系统温度显示 输出电流显示 mA • 压力显示 %

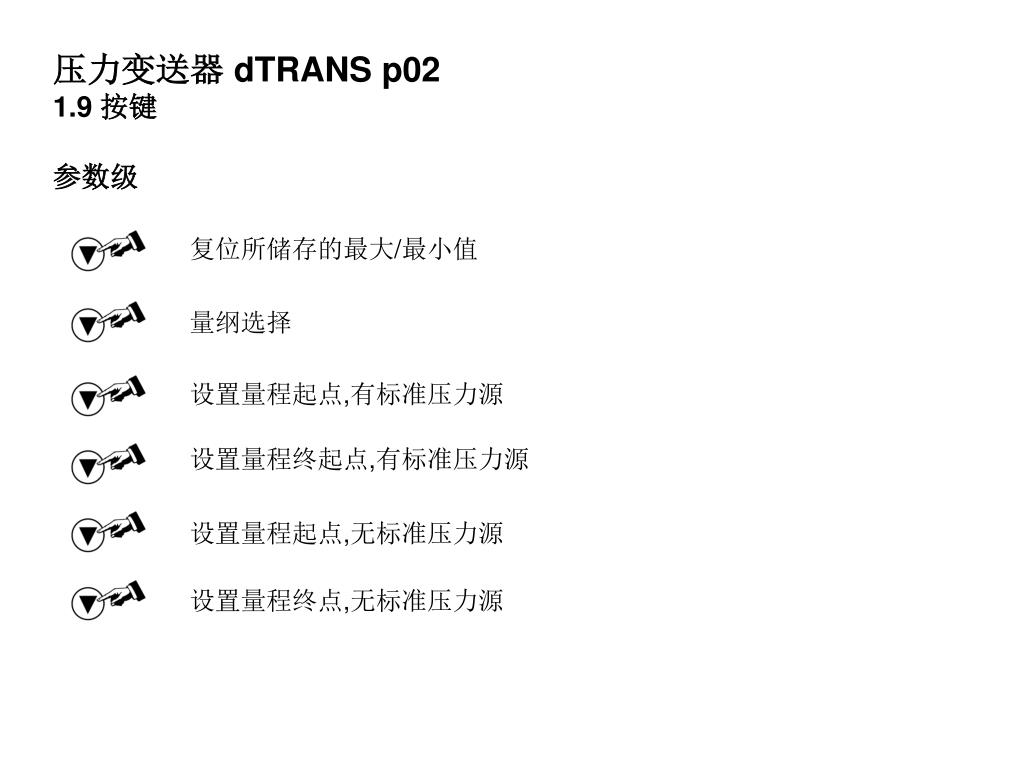

  27. 压力变送器dTRANS p02 1.9 按键 参数级 复位所储存的最大/最小值 量纲选择 设置量程起点,有标准压力源 设置量程终起点,有标准压力源 设置量程起点,无标准压力源 设置量程终点,无标准压力源

  28. Pressure Transmitter JUMO dTRANS p02 1.9 Keypad 量纲设定（压力显示单位） mbar Torr bar MPa mmHg KPa mmH2O Kg/cm2 ftH2O psi inHg inH2O mH2O

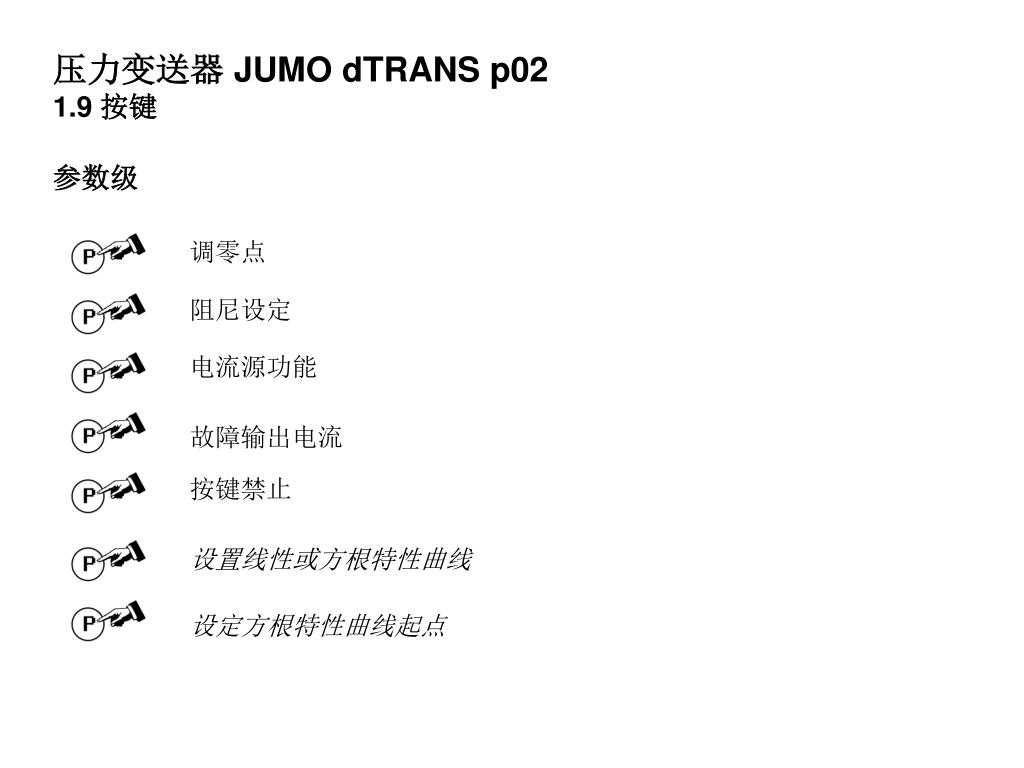

  29. 压力变送器 JUMO dTRANS p02 1.9 按键 参数级 调零点 阻尼设定 电流源功能 故障输出电流 按键禁止 设置线性或方根特性曲线 设定方根特性曲线起点

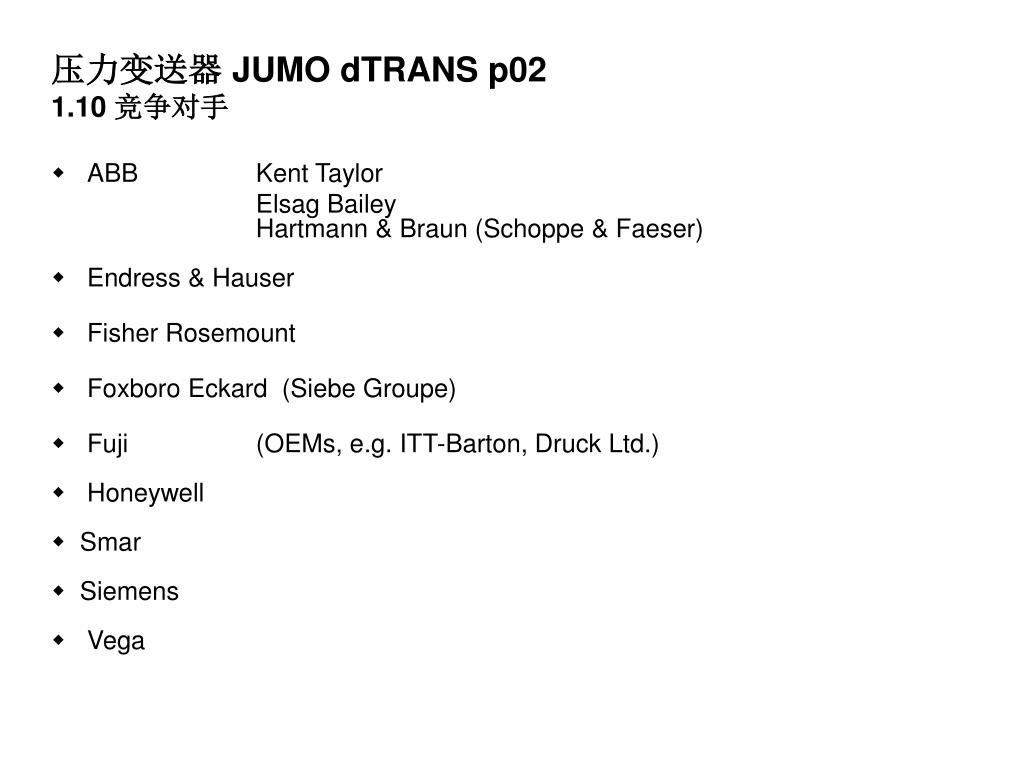

  30. 压力变送器 JUMO dTRANS p02 • 1.10 竞争对手 • ABB Kent Taylor Elsag Bailey Hartmann & Braun (Schoppe & Faeser) • Endress & Hauser • Fisher Rosemount • Foxboro Eckard (Siebe Groupe) • Fuji (OEMs, e.g. ITT-Barton, Druck Ltd.) • Honeywell • Smar • Siemens • Vega

  31. 压力变送器 JUMO dTRANS p02 • 1.11 行业类型 • 化学工业 • 石油化工 • 制药业 • 造纸业 • 电站 • 核电站 • 核工业 • 环境科学 • 瓦斯厂，炼油厂

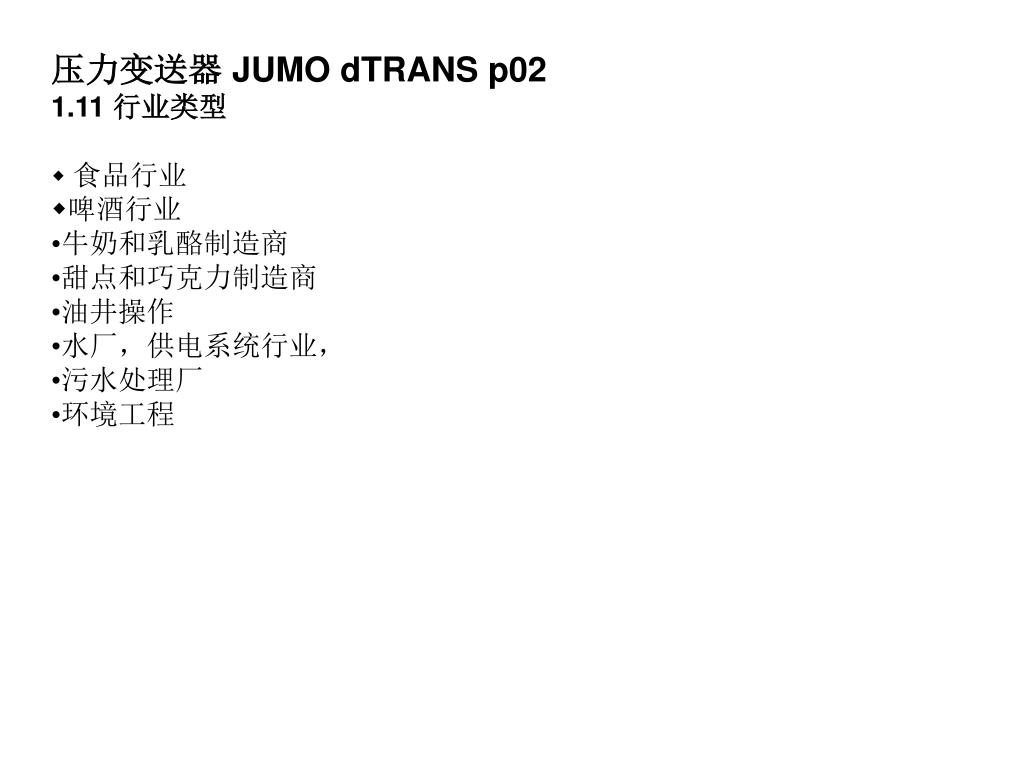

  32. 压力变送器 JUMO dTRANS p02 • 1.11 行业类型 • 食品行业 • 啤酒行业 • 牛奶和乳酪制造商 • 甜点和巧克力制造商 • 油井操作 • 水厂，供电系统行业， • 污水处理厂 • 环境工程

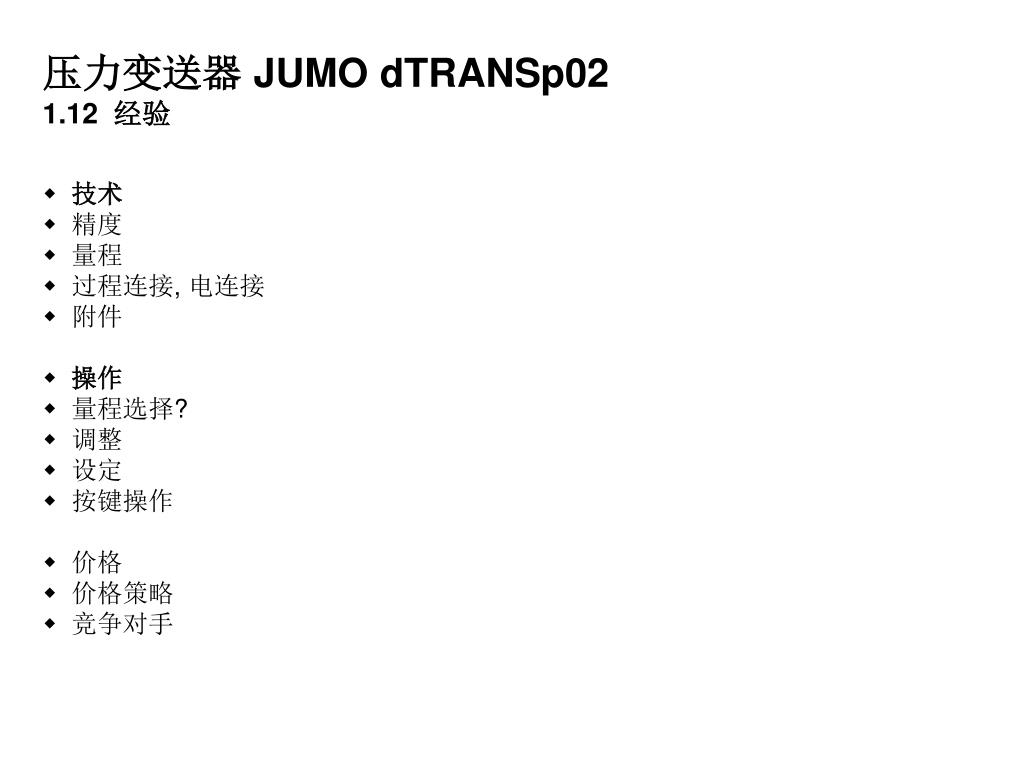

  33. 压力变送器 JUMO dTRANSp02 • 1.12 经验 • 技术 • 精度 • 量程 • 过程连接, 电连接 • 附件 • 操作 • 量程选择? • 调整 • 设定 • 按键操作 • 价格 • 价格策略 • 竞争对手

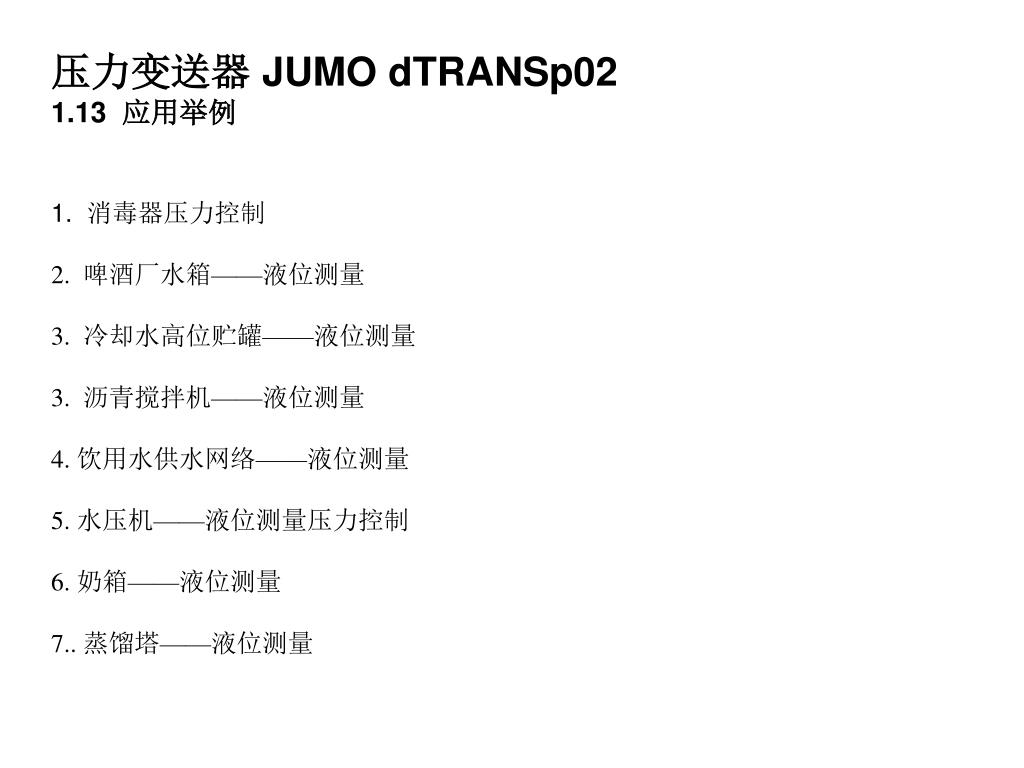

  34. 压力变送器 JUMO dTRANSp02 1.13 应用举例 1.消毒器压力控制 2. 啤酒厂水箱——液位测量 3. 冷却水高位贮罐——液位测量 3. 沥青搅拌机——液位测量 4. 饮用水供水网络——液位测量 5. 水压机——液位测量压力控制 6. 奶箱——液位测量 7.. 蒸馏塔——液位测量

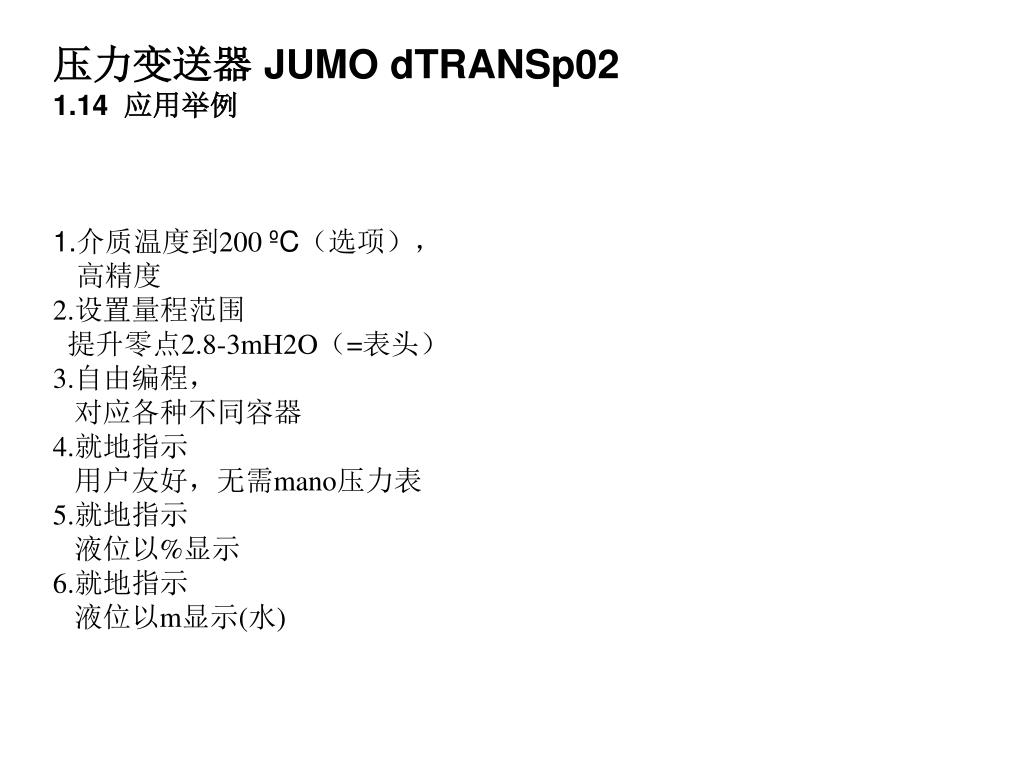

  35. 压力变送器 JUMO dTRANSp02 1.14 应用举例 1.介质温度到200 ºC（选项）， 高精度 2.设置量程范围 提升零点2.8-3mH2O（=表头） 3.自由编程， 对应各种不同容器 4.就地指示 用户友好，无需mano压力表 5.就地指示 液位以%显示 6.就地指示 液位以m显示(水)

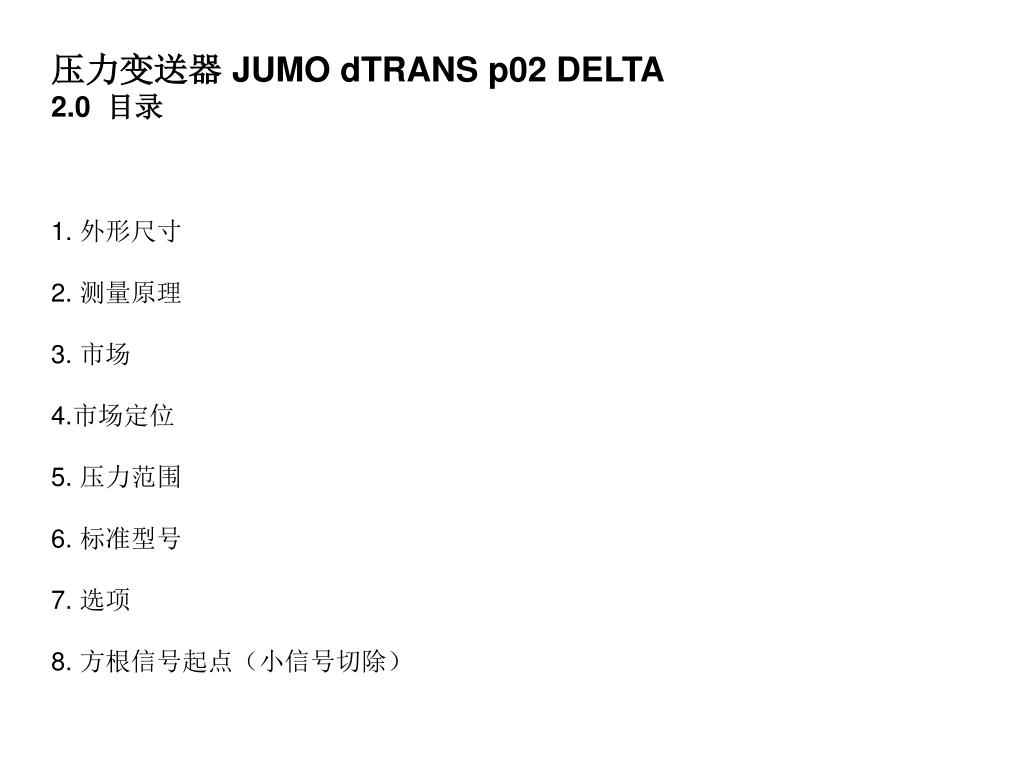

  36. 压力变送器 JUMO dTRANS p02 DELTA 2.0 目录 1. 外形尺寸 2. 测量原理 3. 市场 4.市场定位 5. 压力范围 6. 标准型号 7. 选项 8. 方根信号起点（小信号切除）

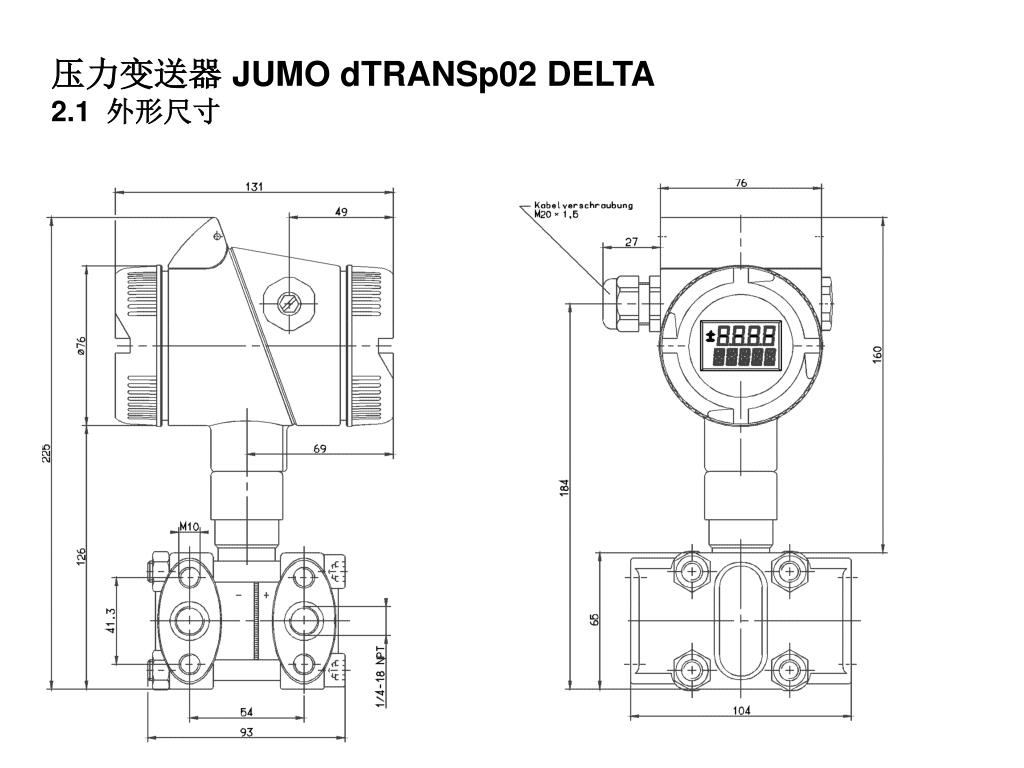

  37. 压力变送器 JUMO dTRANSp02 DELTA 2.1 外形尺寸

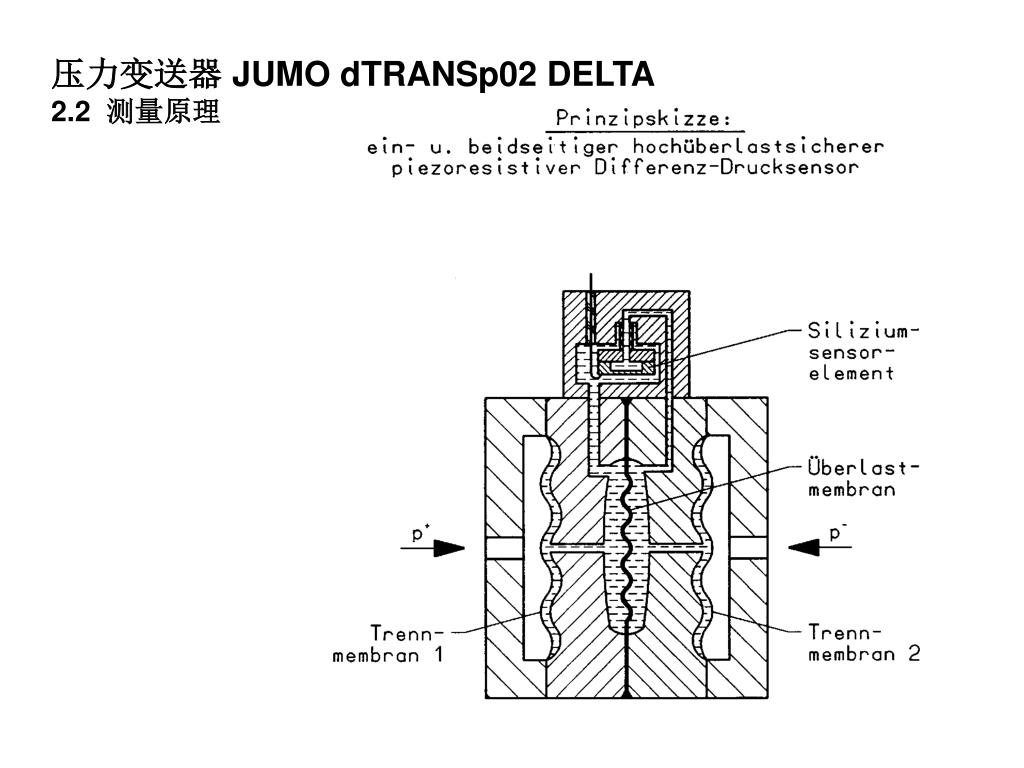

  38. 压力变送器 JUMO dTRANSp02 DELTA 2.2 测量原理

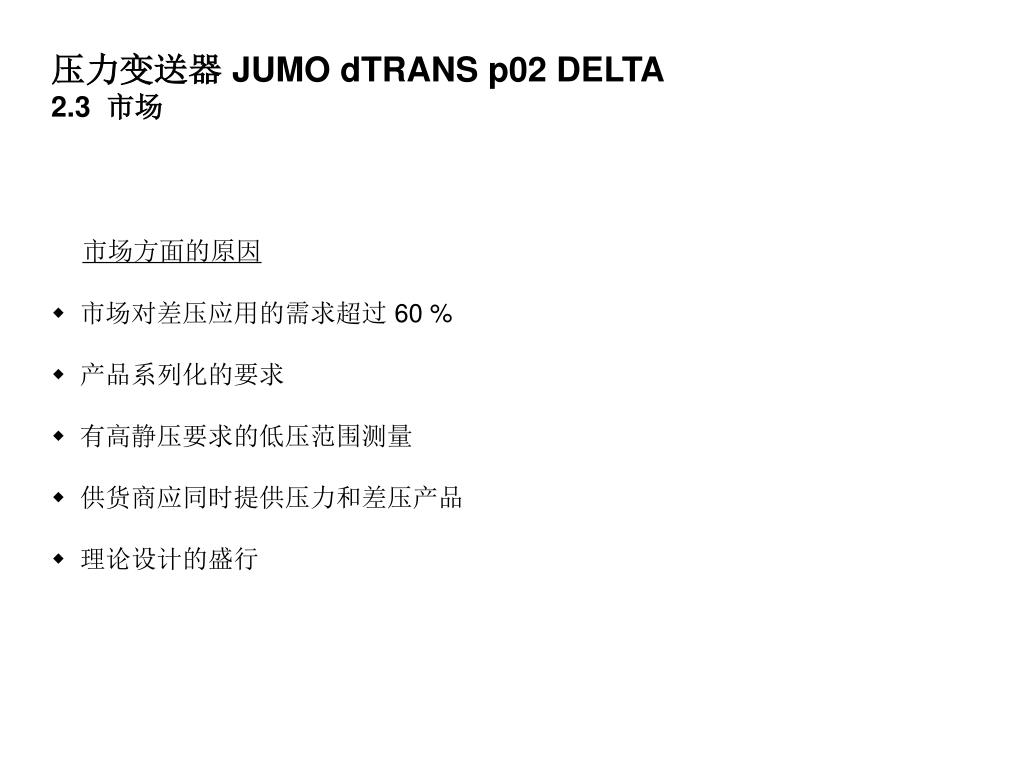

  39. 压力变送器 JUMO dTRANS p02 DELTA • 2.3 市场 • 市场方面的原因 • 市场对差压应用的需求超过 60 % • 产品系列化的要求 • 有高静压要求的低压范围测量 • 供货商应同时提供压力和差压产品 • 理论设计的盛行

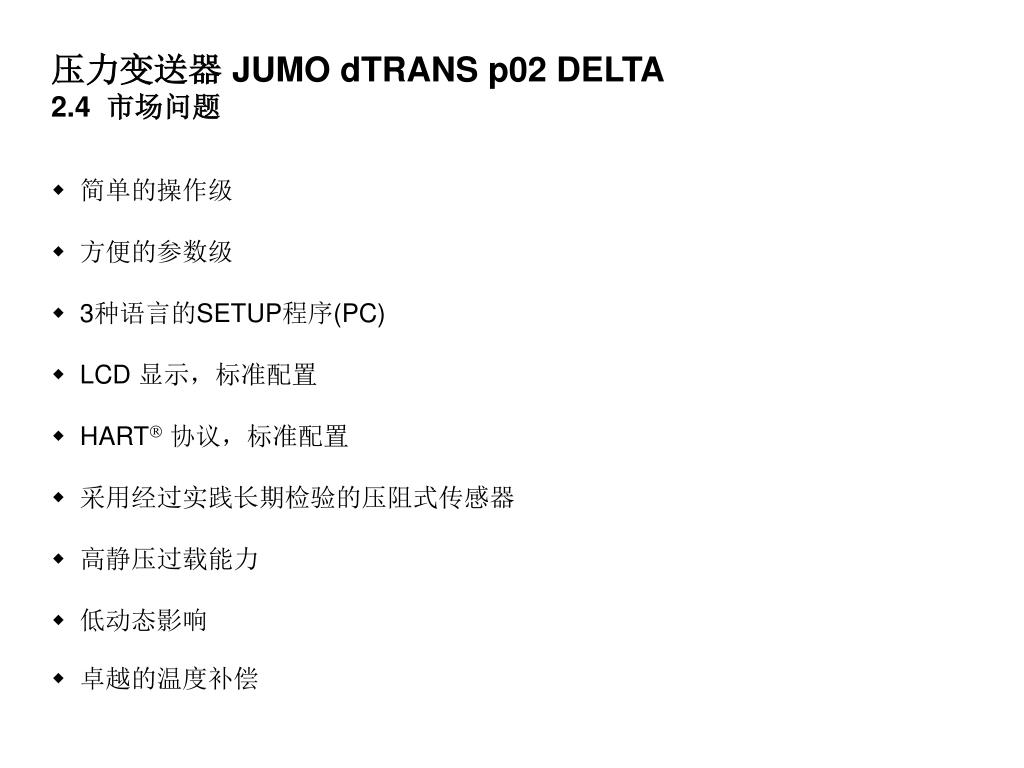

  40. 压力变送器 JUMO dTRANS p02 DELTA • 2.4 市场问题 • 简单的操作级 • 方便的参数级 • 3种语言的SETUP程序(PC) • LCD 显示，标准配置 • HART协议，标准配置 • 采用经过实践长期检验的压阻式传感器 • 高静压过载能力 • 低动态影响 • 卓越的温度补偿

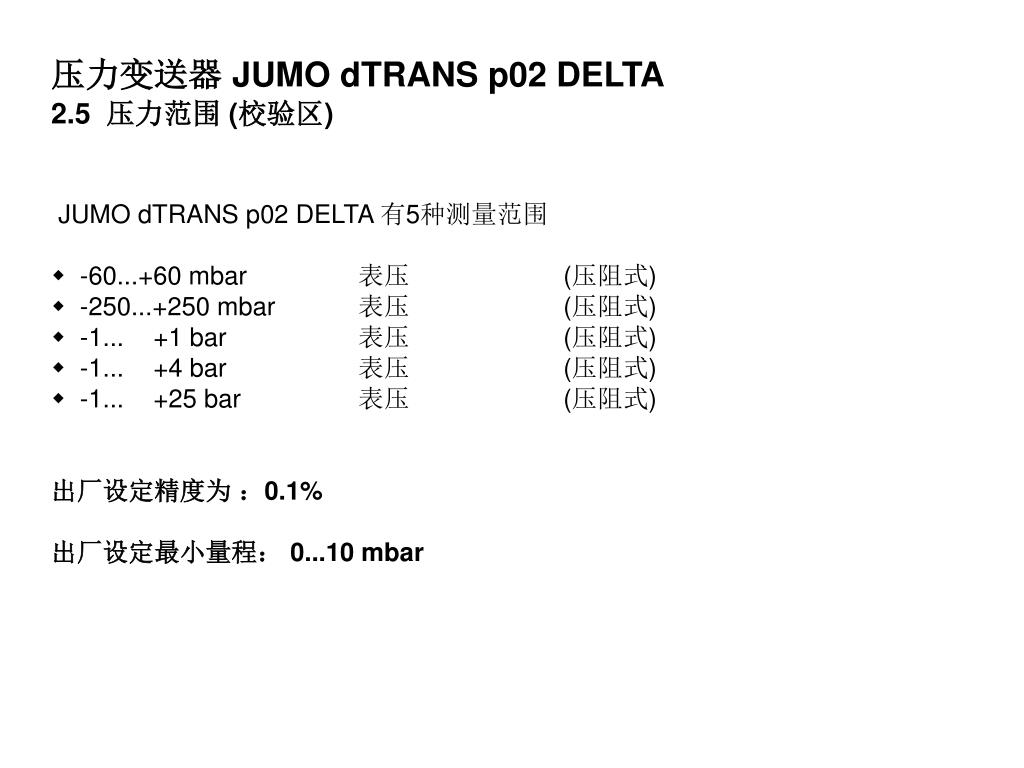

  41. 压力变送器 JUMO dTRANS p02 DELTA • 2.5 压力范围 (校验区) JUMO dTRANS p02 DELTA 有5种测量范围 • -60...+60 mbar 表压 (压阻式) • -250...+250 mbar 表压 (压阻式) • -1... +1 bar 表压 (压阻式) • -1... +4 bar 表压 (压阻式) • -1... +25 bar 表压 (压阻式) 出厂设定精度为 ：0.1% 出厂设定最小量程： 0...10 mbar

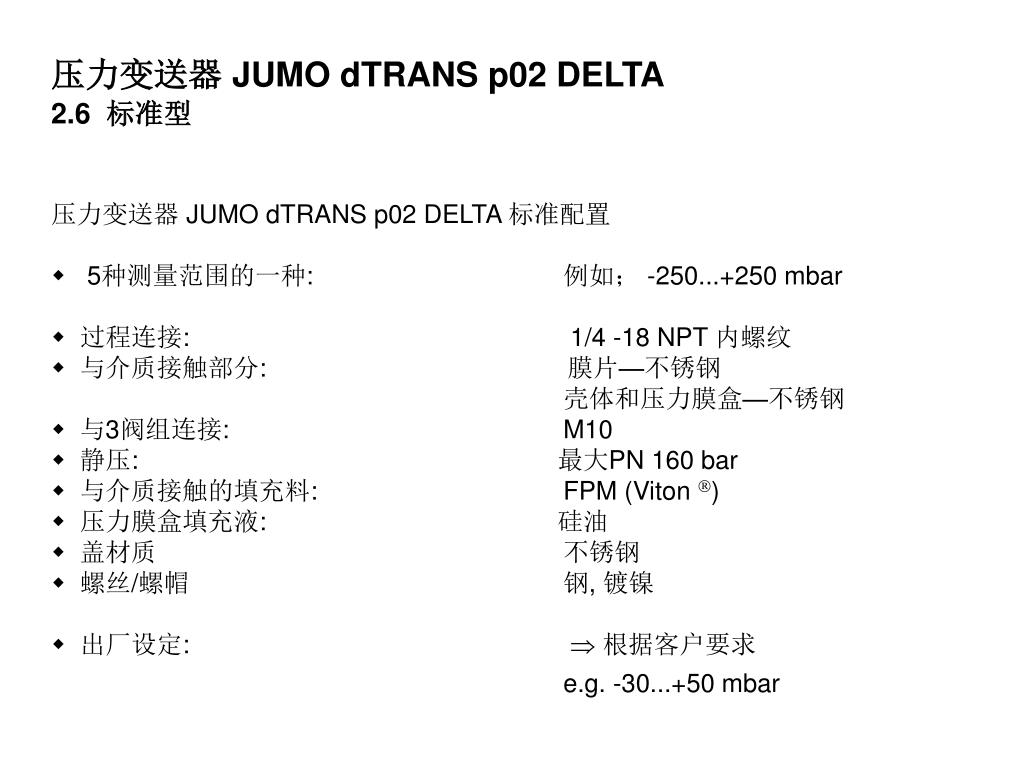

  42. 压力变送器 JUMO dTRANS p02 DELTA • 2.6 标准型 压力变送器 JUMO dTRANS p02 DELTA 标准配置 • 5种测量范围的一种: 例如； -250...+250 mbar • 过程连接: 1/4 -18 NPT 内螺纹 • 与介质接触部分: 膜片—不锈钢 壳体和压力膜盒—不锈钢 • 与3阀组连接: M10 • 静压: 最大PN 160 bar • 与介质接触的填充料: FPM (Viton ) • 压力膜盒填充液: 硅油 • 盖材质 不锈钢 • 螺丝/螺帽钢, 镀镍 • 出厂设定:  根据客户要求 e.g. -30...+50 mbar

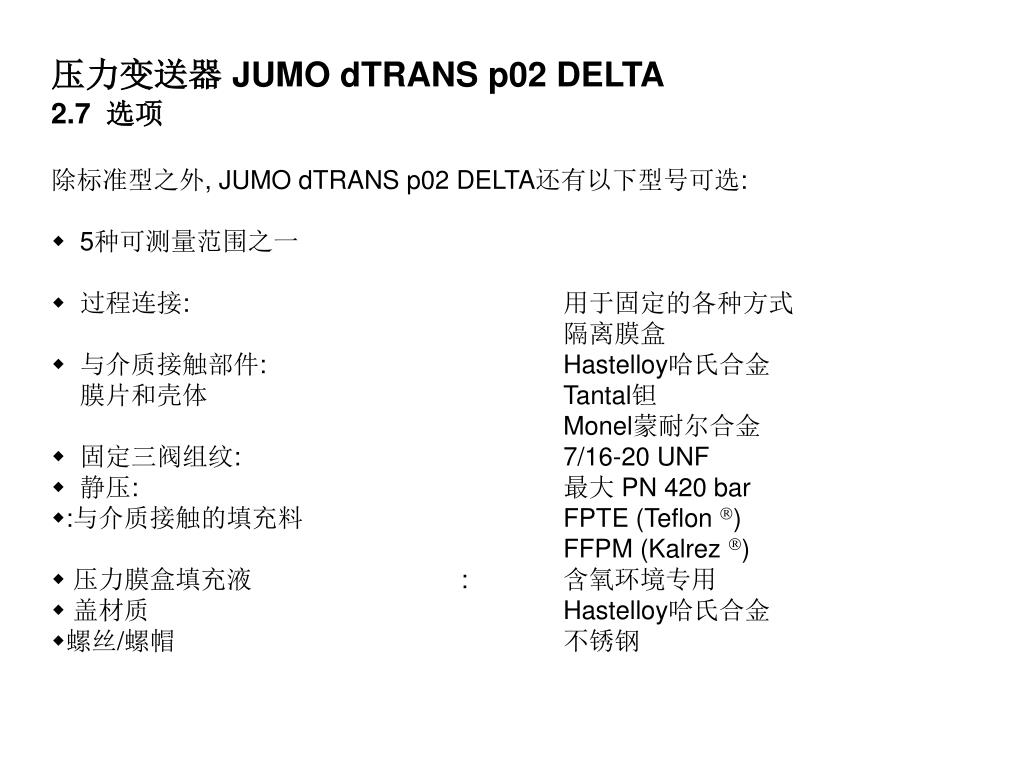

  43. 压力变送器 JUMO dTRANS p02 DELTA • 2.7 选项 除标准型之外, JUMO dTRANS p02 DELTA还有以下型号可选: • 5种可测量范围之一 • 过程连接: 用于固定的各种方式 隔离膜盒 • 与介质接触部件: Hastelloy哈氏合金 膜片和壳体 Tantal钽 Monel蒙耐尔合金 • 固定三阀组纹: 7/16-20 UNF • 静压: 最大 PN 420 bar • :与介质接触的填充料 FPTE (Teflon ) FFPM (Kalrez ) • 压力膜盒填充液 : 含氧环境专用 • 盖材质 Hastelloy哈氏合金 • 螺丝/螺帽不锈钢

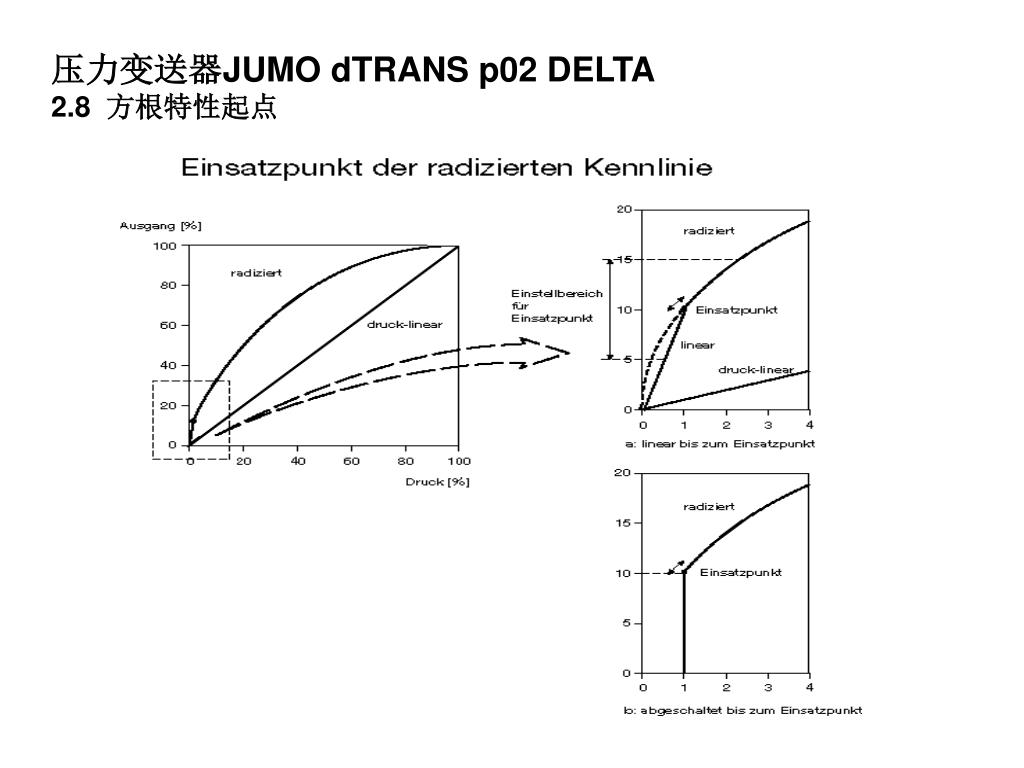

  44. 压力变送器JUMO dTRANS p02 DELTA 2.8 方根特性起点

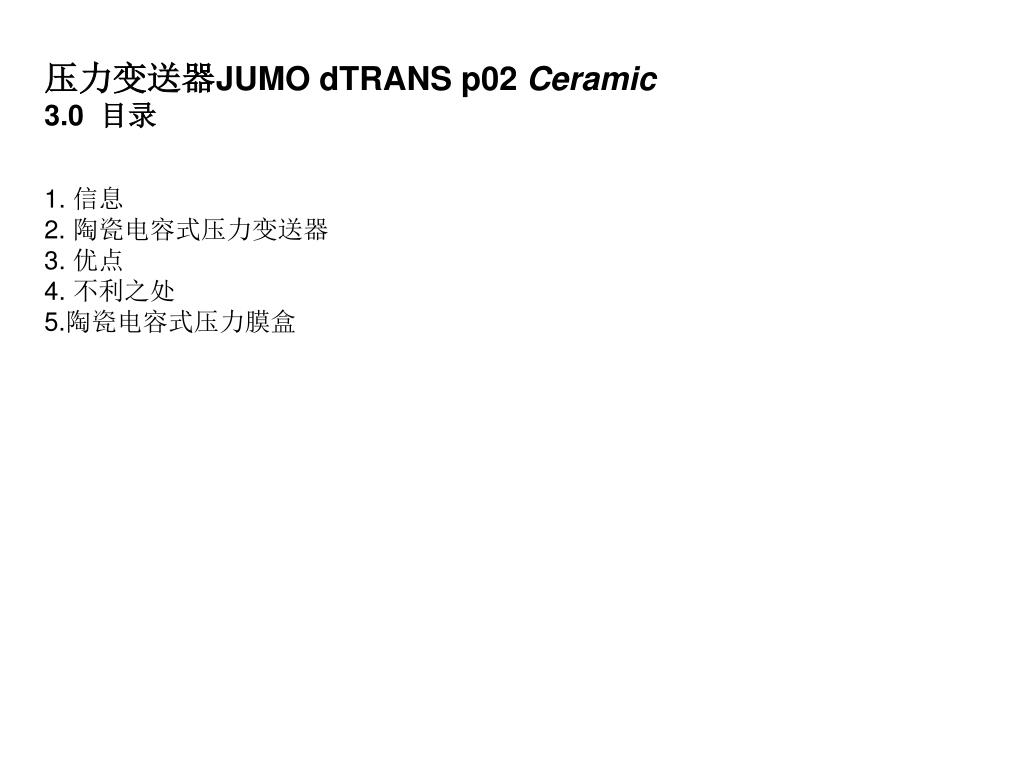

  45. 压力变送器JUMO dTRANS p02 Ceramic 3.0 目录 1. 信息 2. 陶瓷电容式压力变送器 3. 优点 4. 不利之处 5.陶瓷电容式压力膜盒

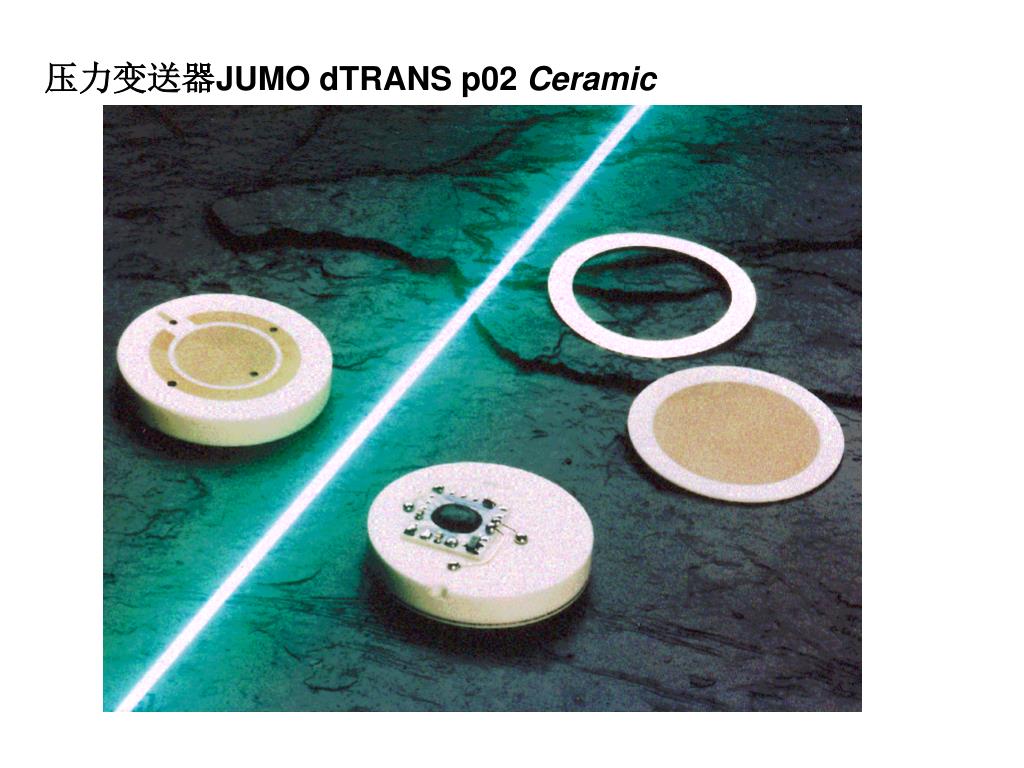

  46. 压力变送器JUMO dTRANS p02 Ceramic

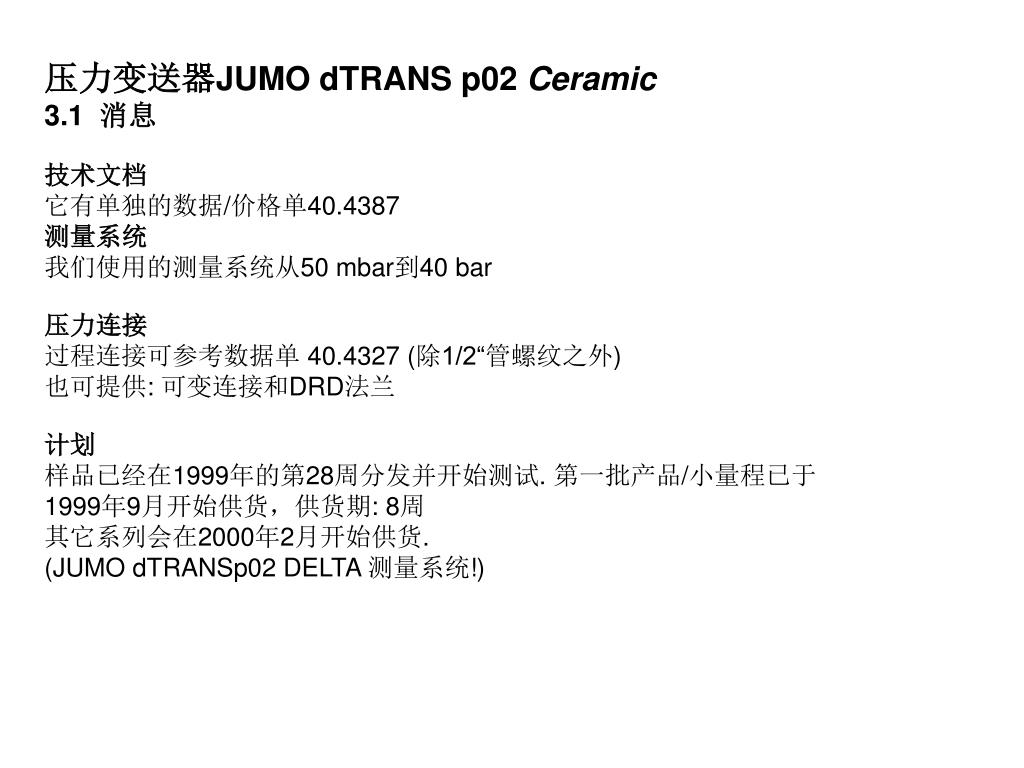

  47. 压力变送器JUMO dTRANS p02 Ceramic 3.1 消息 技术文档 它有单独的数据/价格单40.4387 测量系统 我们使用的测量系统从50 mbar到40 bar 压力连接 过程连接可参考数据单 40.4327 (除1/2“管螺纹之外) 也可提供: 可变连接和DRD法兰 计划 样品已经在1999年的第28周分发并开始测试. 第一批产品/小量程已于1999年9月开始供货，供货期: 8周 其它系列会在2000年2月开始供货. (JUMO dTRANSp02 DELTA 测量系统!)

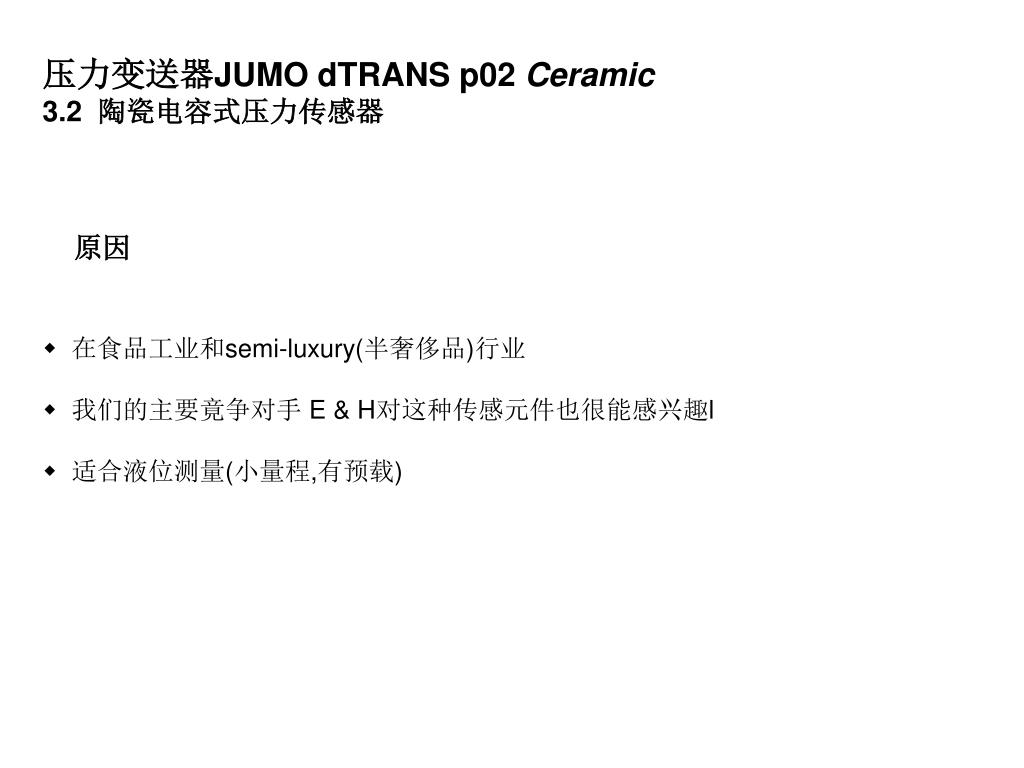

  48. 压力变送器JUMO dTRANS p02 Ceramic • 3.2 陶瓷电容式压力传感器 • 原因 • 在食品工业和semi-luxury(半奢侈品)行业 • 我们的主要竟争对手 E & H对这种传感元件也很能感兴趣l • 适合液位测量(小量程,有预载)

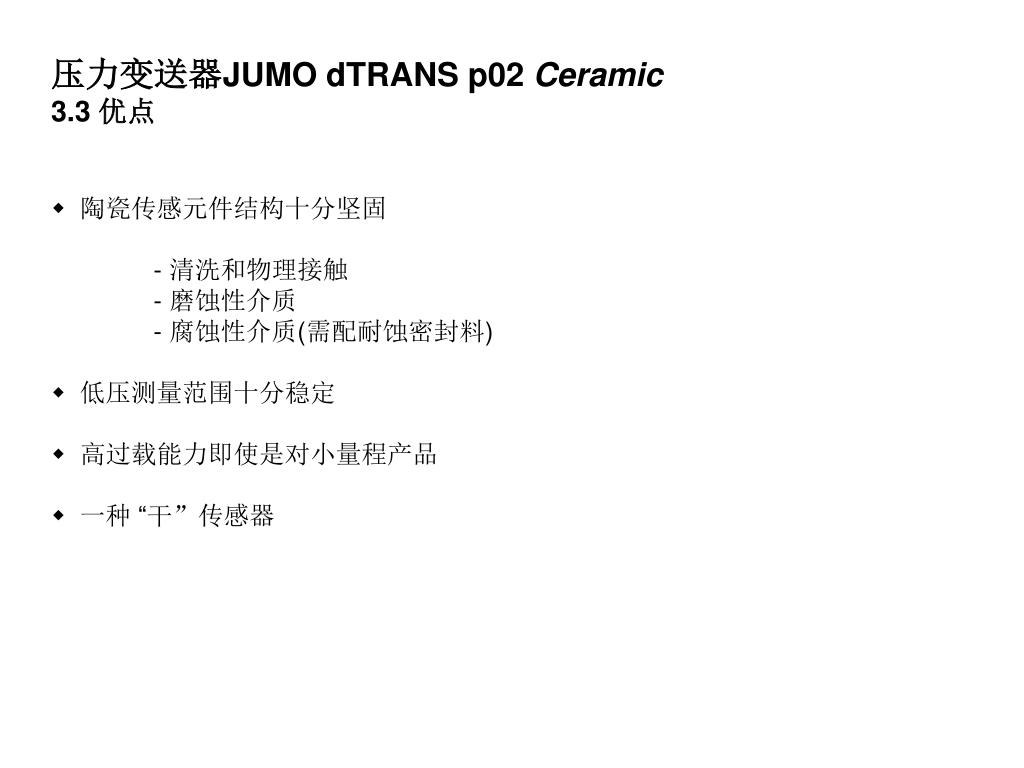

  49. 压力变送器JUMO dTRANS p02 Ceramic • 3.3 优点 • 陶瓷传感元件结构十分坚固 - 清洗和物理接触 - 磨蚀性介质 - 腐蚀性介质(需配耐蚀密封料) • 低压测量范围十分稳定 • 高过载能力即使是对小量程产品 • 一种 “干”传感器

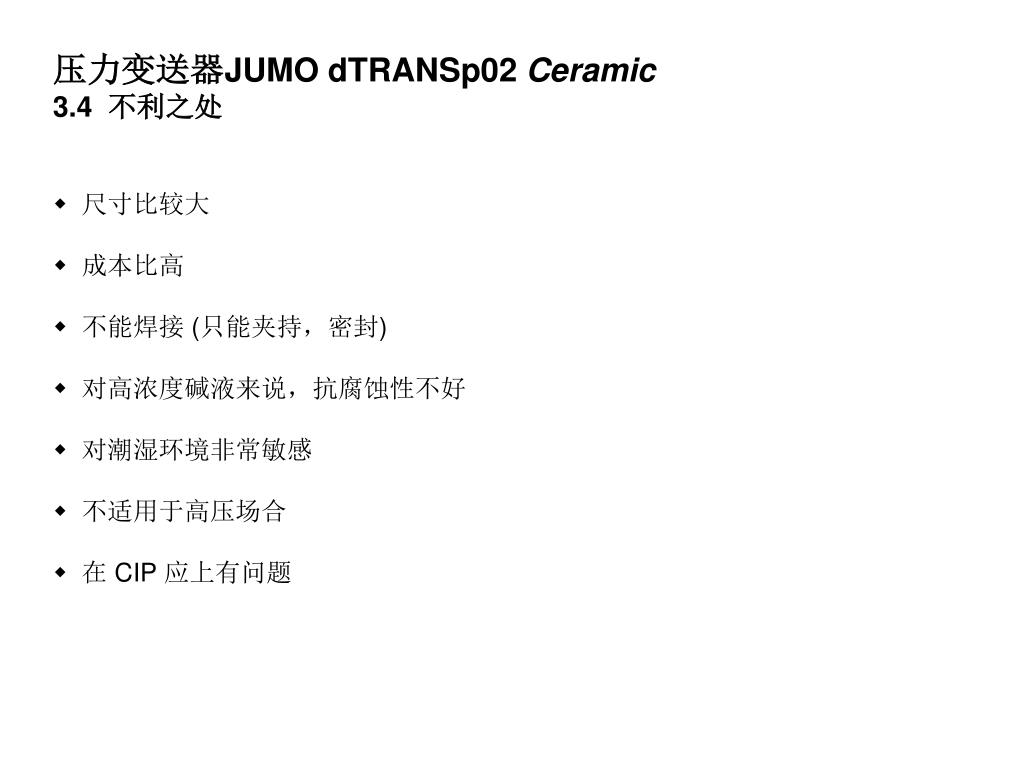

  50. 压力变送器JUMO dTRANSp02 Ceramic • 3.4 不利之处 • 尺寸比较大 • 成本比高 • 不能焊接 (只能夹持，密封) • 对高浓度碱液来说，抗腐蚀性不好 • 对潮湿环境非常敏感 • 不适用于高压场合 • 在 CIP 应上有问题
