Computación Grid CLCAR 2009 Mérida - Venezuela 21 de septiembre de 2009 Herbert Hoeger hhoeger@ula.ve *Centro de Cálculo Científico *Universidad de Los Andes *EELA-2

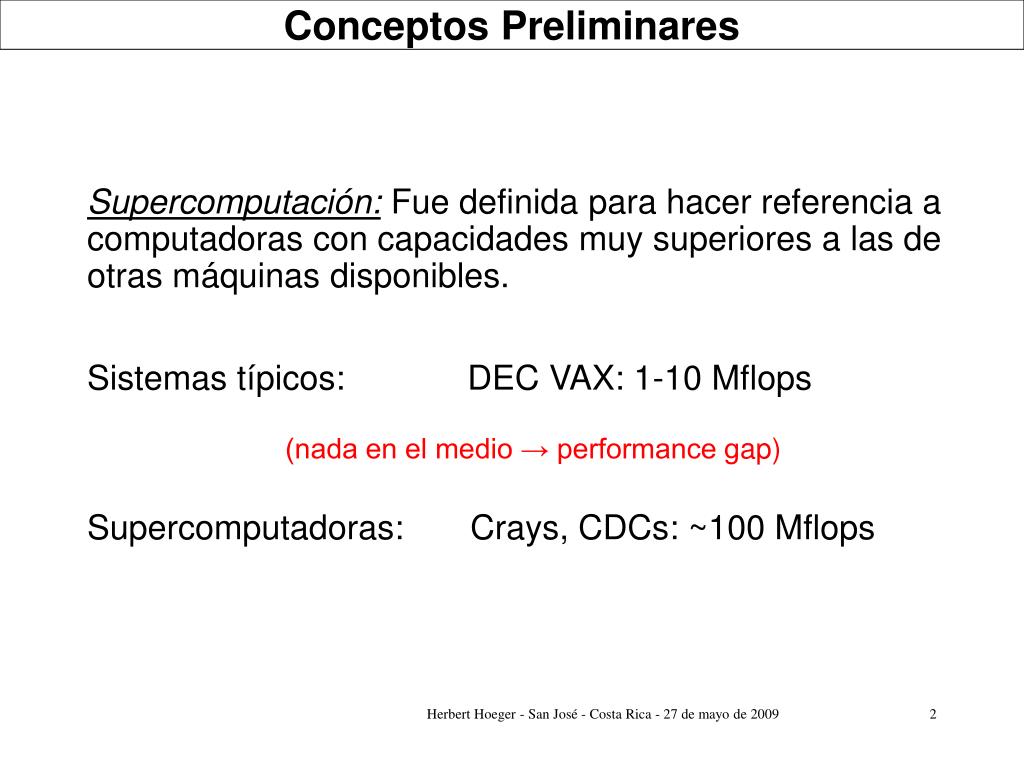

Conceptos Preliminares Supercomputación: Fue definida para hacer referencia a computadoras con capacidades muy superiores a las de otras máquinas disponibles. Sistemas típicos: DEC VAX: 1-10 Mflops (nada en el medio → performance gap) Supercomputadoras: Crays, CDCs: ~100 Mflops Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

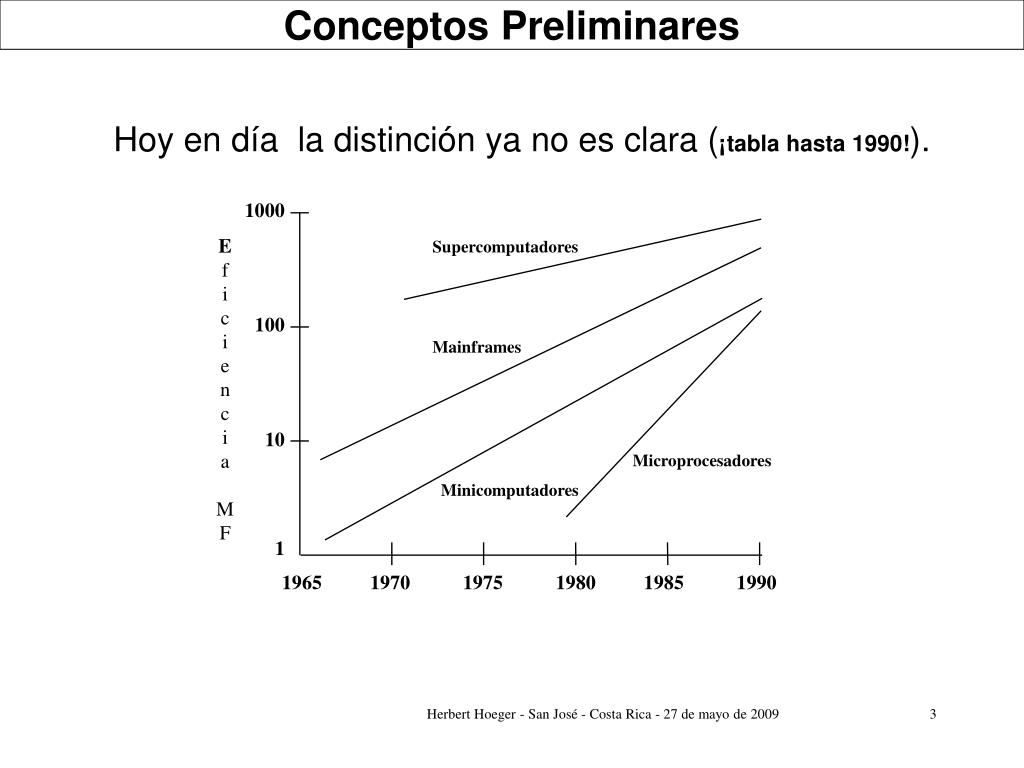

Conceptos Preliminares 1000 E f i c i e n c i a M F Supercomputadores 100 Mainframes 10 Microprocesadores Minicomputadores 1 1965 1970 1975 1980 1985 1990 Hoy en día la distinción ya no es clara (¡tabla hasta 1990!). Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

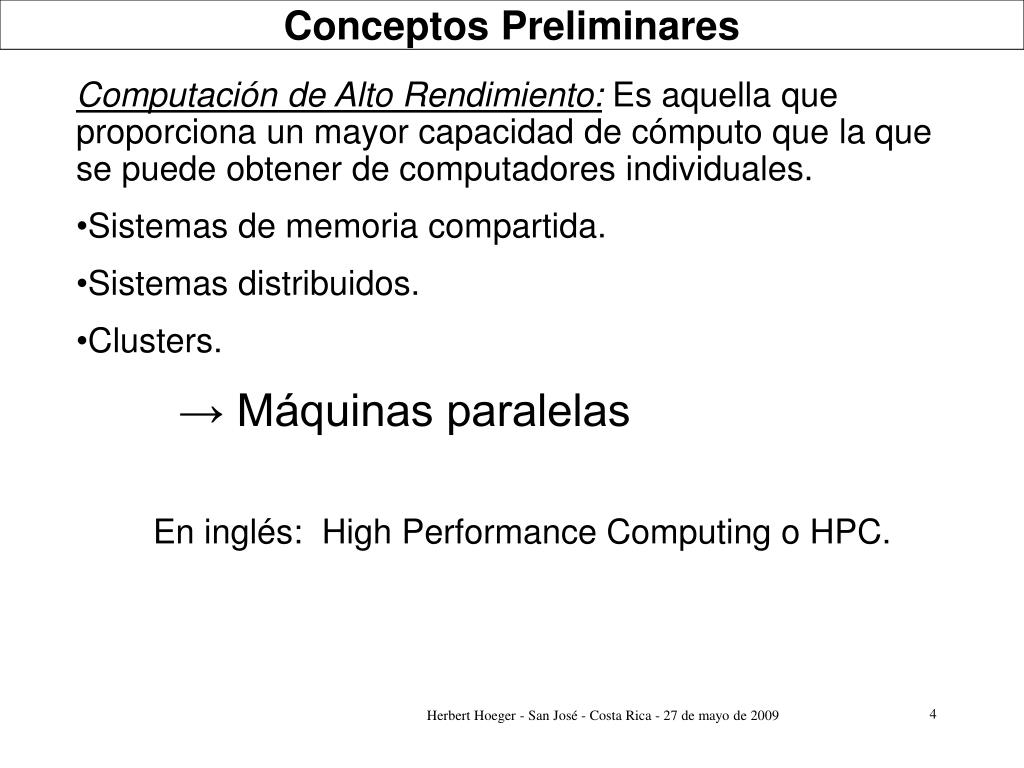

Conceptos Preliminares • Computación de Alto Rendimiento: Es aquella que proporciona un mayor capacidad de cómputo que la que se puede obtener de computadores individuales. • Sistemas de memoria compartida. • Sistemas distribuidos. • Clusters. • → Máquinas paralelas • En inglés: High Performance Computing o HPC. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

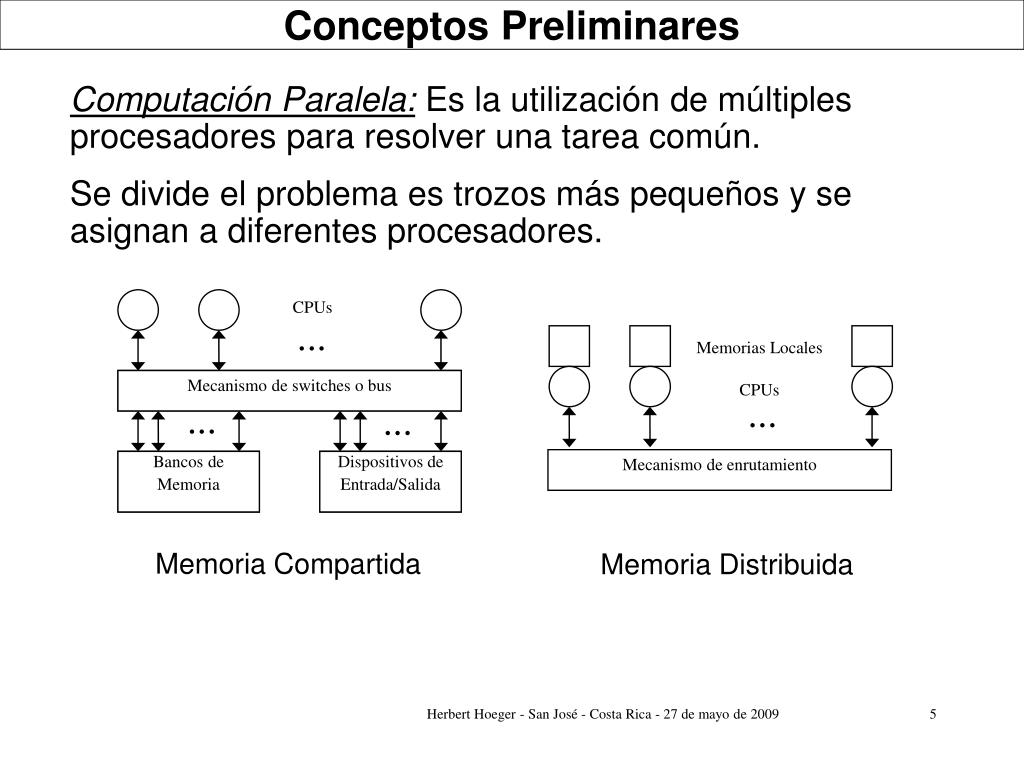

Conceptos Preliminares CPUs ... Memorias Locales CPUs Mecanismo de switches o bus ... ... ... Mecanismo de enrutamiento Bancos de Memoria Dispositivos de Entrada/Salida Memoria Distribuida Memoria Compartida Computación Paralela: Es la utilización de múltiples procesadores para resolver una tarea común. Se divide el problema es trozos más pequeños y se asignan a diferentes procesadores. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Conceptos Preliminares • Usamos computación paralela ya que… • Los monoprocesadores limitan: • El rendimiento. • La memoria disponible. • La máquinas paralelas permiten: • Resolver problemas másgrandes. • Resolver problemas más rápido. • Resolver más problemas. • Hoy en día HPC es prácticamente computación paralela. • Ejemplo: modelado y predicción climática. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Conceptos Preliminares Computación Distribuida: Es la utilización de múltiples sistemas, de alguna forma organizada, para trabajar en un objetivo común. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

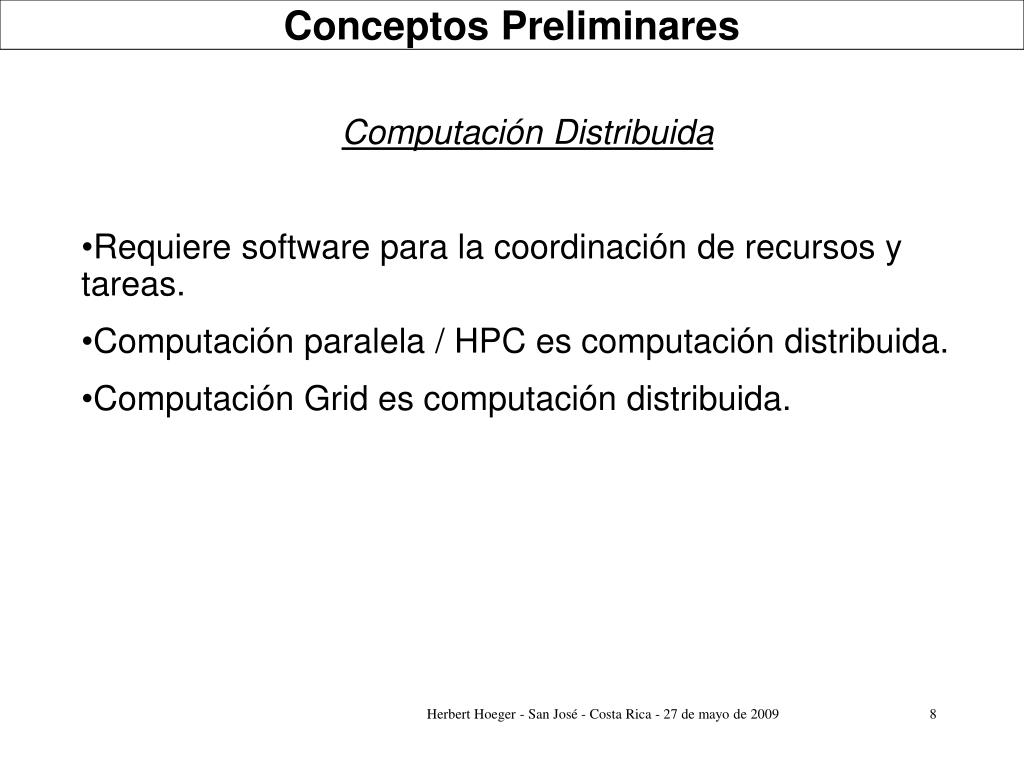

Conceptos Preliminares • Computación Distribuida • Requiere software para la coordinación de recursos y tareas. • Computación paralela / HPC es computación distribuida. • Computación Grid es computación distribuida. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

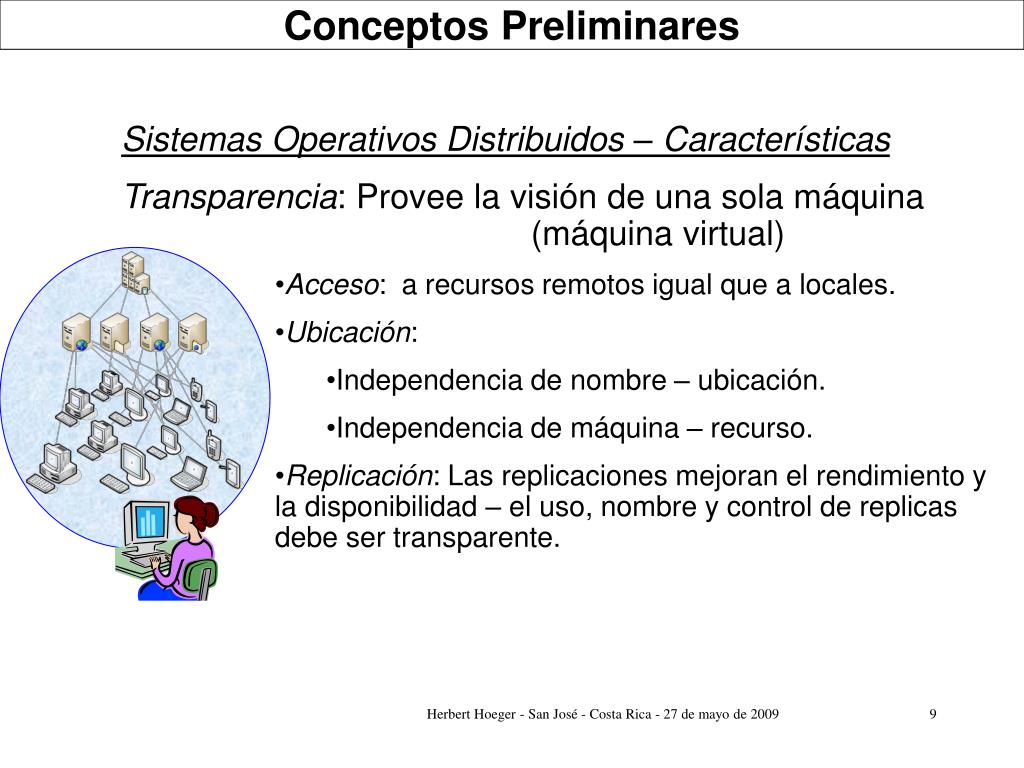

Conceptos Preliminares • Sistemas Operativos Distribuidos – Características • Transparencia: Provee la visión de una sola máquina (máquina virtual) • Acceso: a recursos remotos igual que a locales. • Ubicación: • Independencia de nombre – ubicación. • Independencia de máquina – recurso. • Replicación: Las replicaciones mejoran el rendimiento y la disponibilidad – el uso, nombre y control de replicas debe ser transparente. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Conceptos Preliminares • Migración: por rendimiento, seguridad y disponibilidad, los objetos (procesos y/o datos) pueden migrar. • Concurrencia: cada usuario tiene la impresión de ser el único usuario – así existan muchos. • Escalabilidad: el sistema puede “crecer” sin afectar las actividades de los usuarios. • Heterogeneidad: Soportar diferentes tipos de hardware y software. • Seguridad: Protección contra destrucción y usos no autorizados.

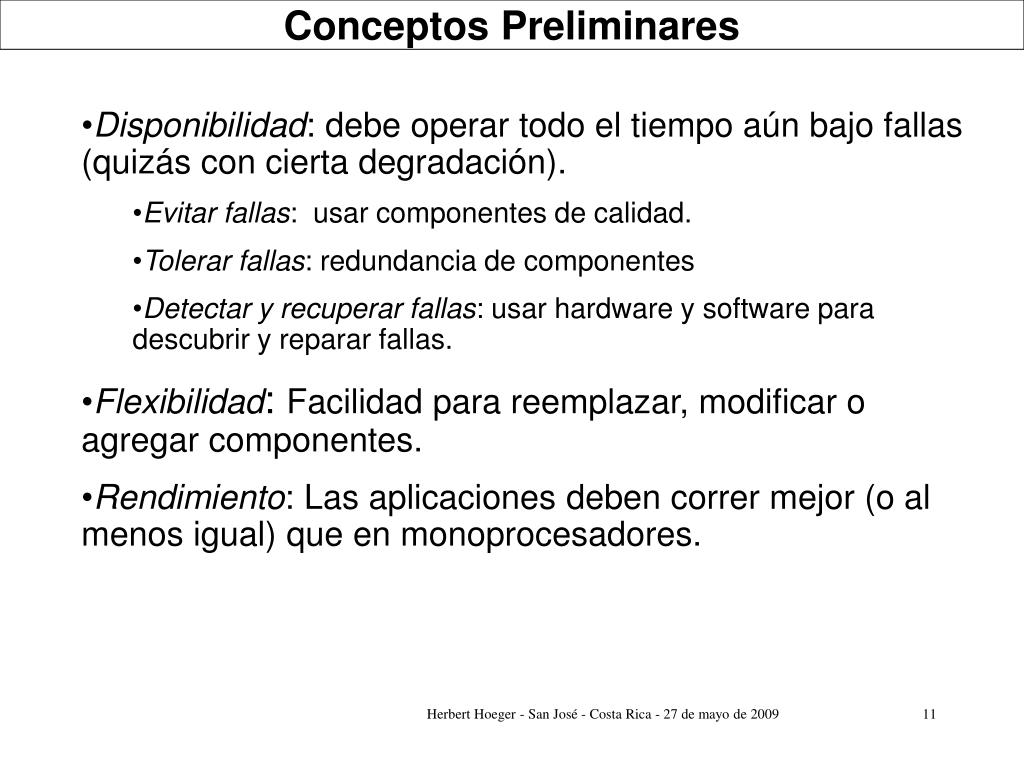

Conceptos Preliminares • Disponibilidad: debe operar todo el tiempo aún bajo fallas (quizás con cierta degradación). • Evitar fallas: usar componentes de calidad. • Tolerar fallas: redundancia de componentes • Detectar y recuperar fallas: usar hardware y software para descubrir y reparar fallas. • Flexibilidad: Facilidad para reemplazar, modificar o agregar componentes. • Rendimiento: Las aplicaciones deben correr mejor (o al menos igual) que en monoprocesadores. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

GridMiddleware Computación Grid Linux A Solaris AIX HPUX IRIX Windows Linux B Mac OS AIX • Los objetivos generales son los mismos que vimos para sistemas operativos distribuidos pero a un nivel superior. • Debe operar con distintos sistemas operativos. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Organización Organización Organización Organización Computación Grid Dpto. Dpto. Dpto. Dpto. Dpto. Dpto. Dpto. Dpto. Dpto. Dpto. Dpto. Dpto. Computación Grid es computación distribuida llevada a un nivel multi-organizacional / multi-sistemas. Son muchos sistemas locales, manejados por otras personas/organizaciones, cooperando. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

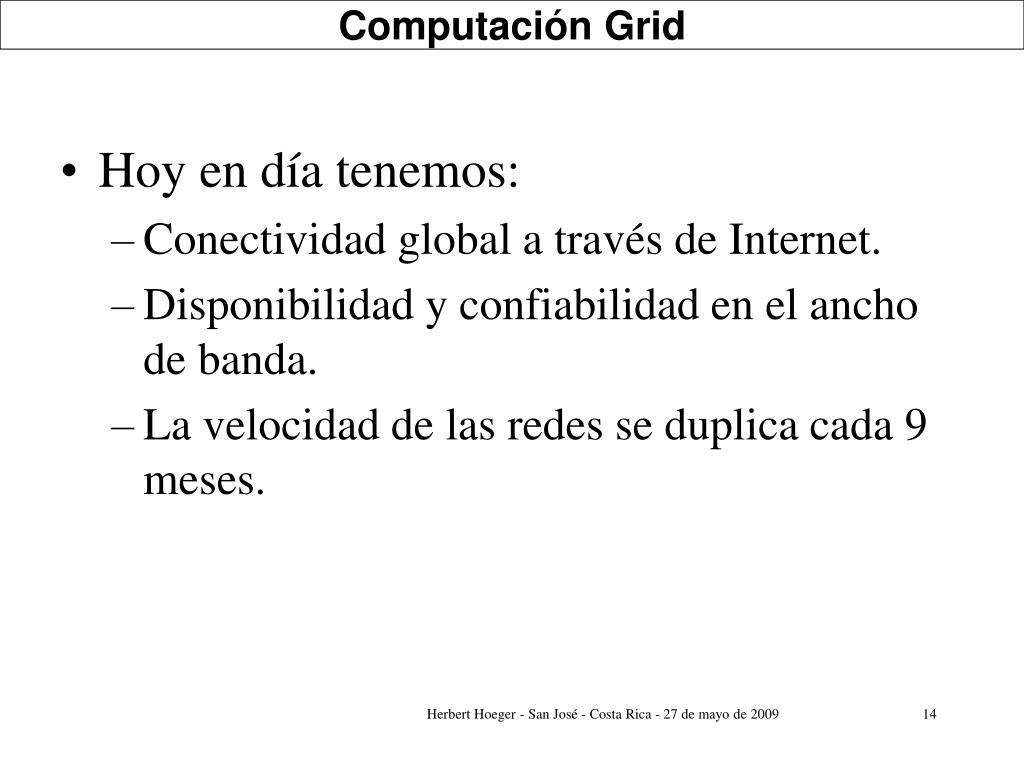

Computación Grid • Hoy en día tenemos: • Conectividad global a través de Internet. • Disponibilidad y confiabilidad en el ancho de banda. • La velocidad de las redes se duplica cada 9 meses. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

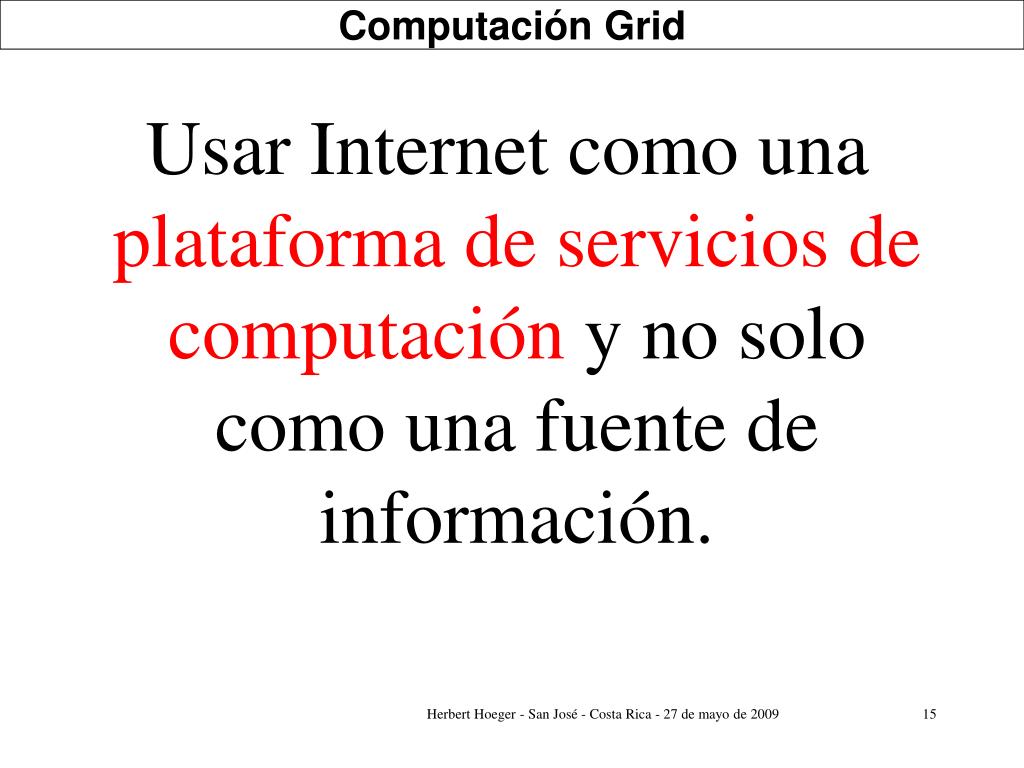

Computación Grid Usar Internet como unaplataforma de servicios de computación y no solo como una fuente de información. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

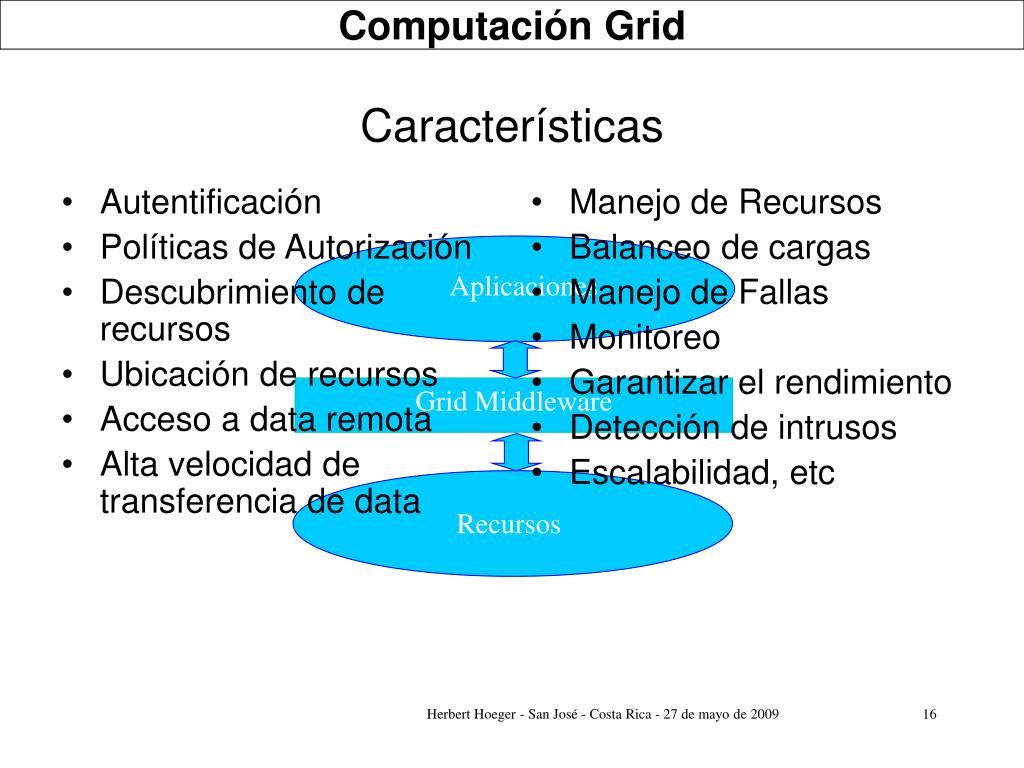

Aplicaciones Computación Grid Grid Middleware Recursos Características • Autentificación • Políticas de Autorización • Descubrimiento de recursos • Ubicación de recursos • Acceso a data remota • Alta velocidad de transferencia de data • Manejo de Recursos • Balanceo de cargas • Manejo de Fallas • Monitoreo • Garantizar el rendimiento • Detección de intrusos • Escalabilidad, etc Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

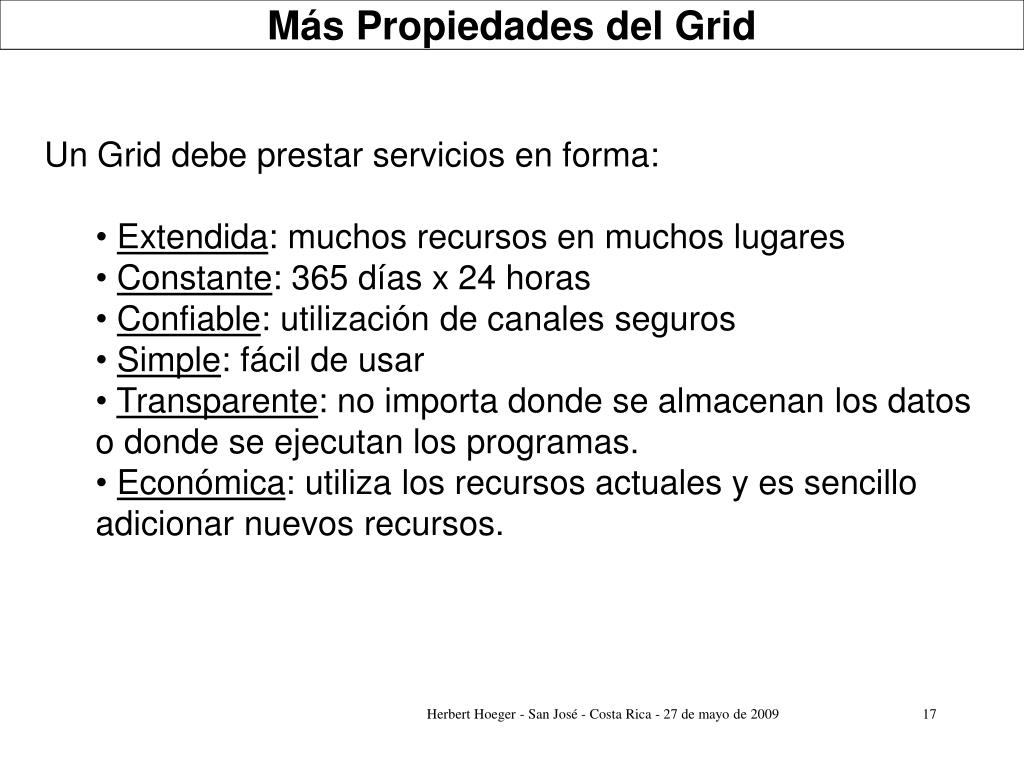

Más Propiedades del Grid • Un Grid debe prestar servicios en forma: • Extendida: muchos recursos en muchos lugares • Constante: 365 días x 24 horas • Confiable: utilización de canales seguros • Simple: fácil de usar • Transparente: no importa donde se almacenan los datos o donde se ejecutan los programas. • Económica: utiliza los recursos actuales y es sencillo adicionar nuevos recursos. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

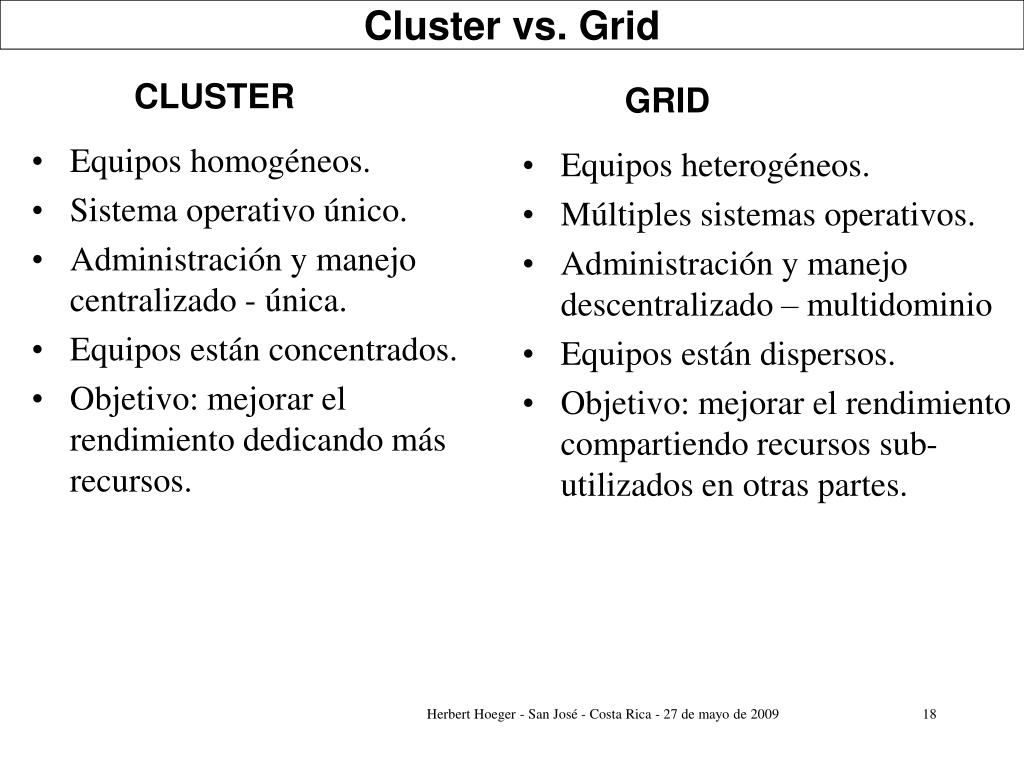

Cluster vs. Grid • CLUSTER • Equipos homogéneos. • Sistema operativo único. • Administración y manejo centralizado - única. • Equipos están concentrados. • Objetivo: mejorar el rendimiento dedicando más recursos. • GRID • Equipos heterogéneos. • Múltiples sistemas operativos. • Administración y manejo descentralizado – multidominio • Equipos están dispersos. • Objetivo: mejorar el rendimiento compartiendo recursos sub-utilizados en otras partes. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

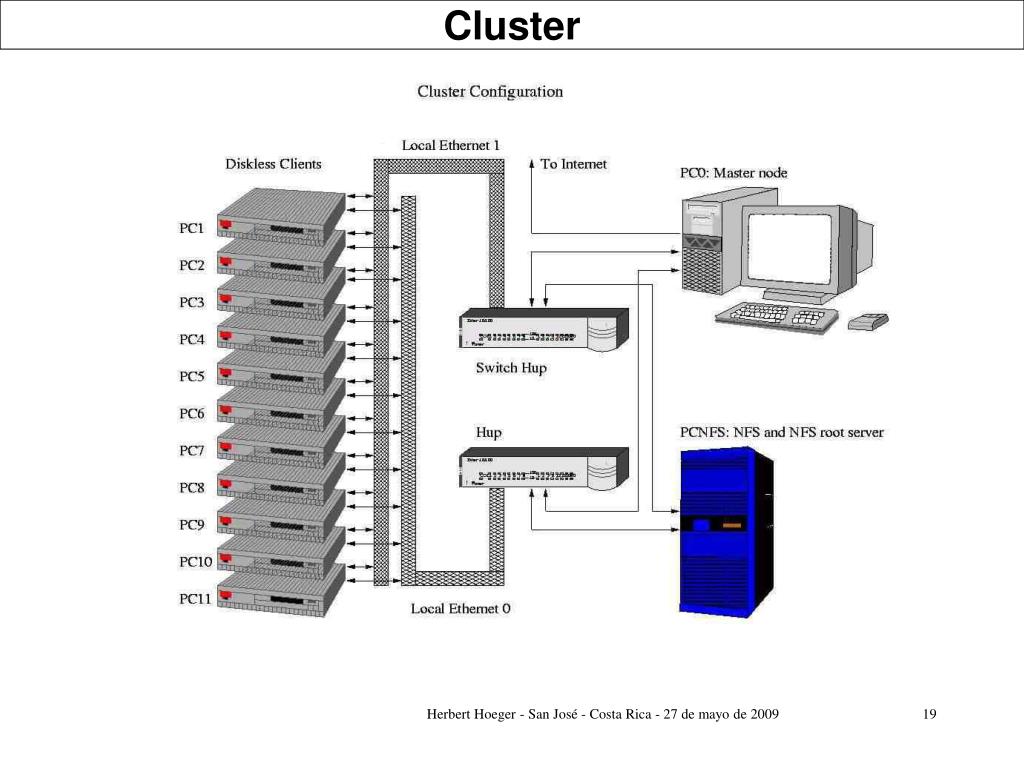

Cluster Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

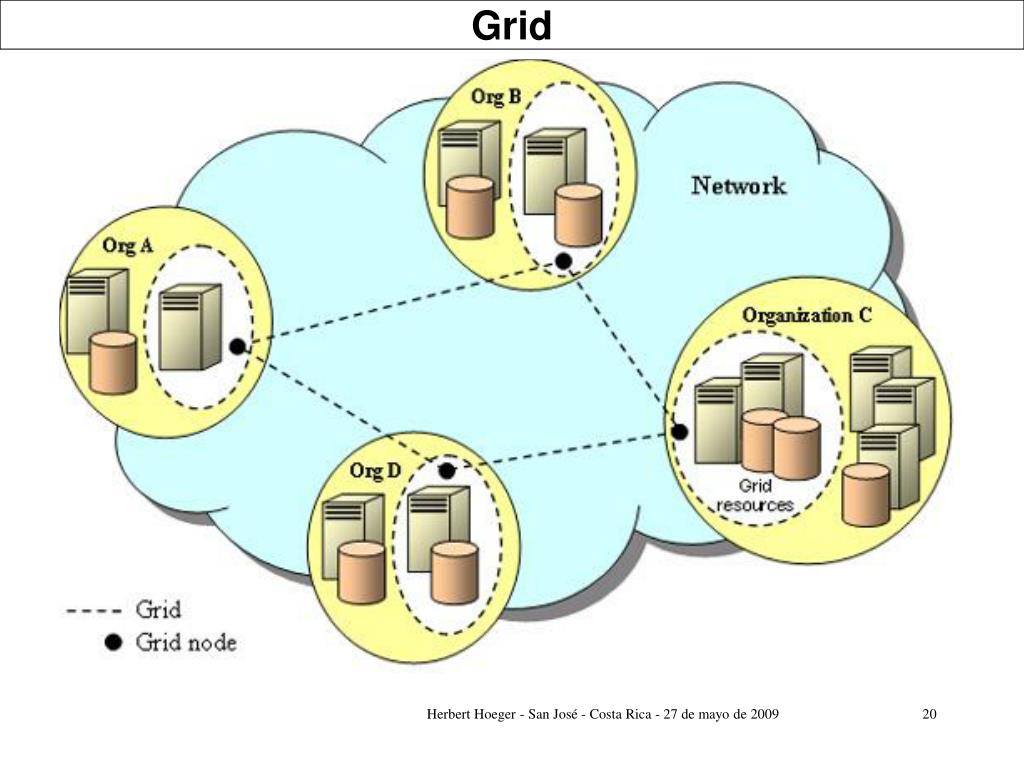

Grid Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

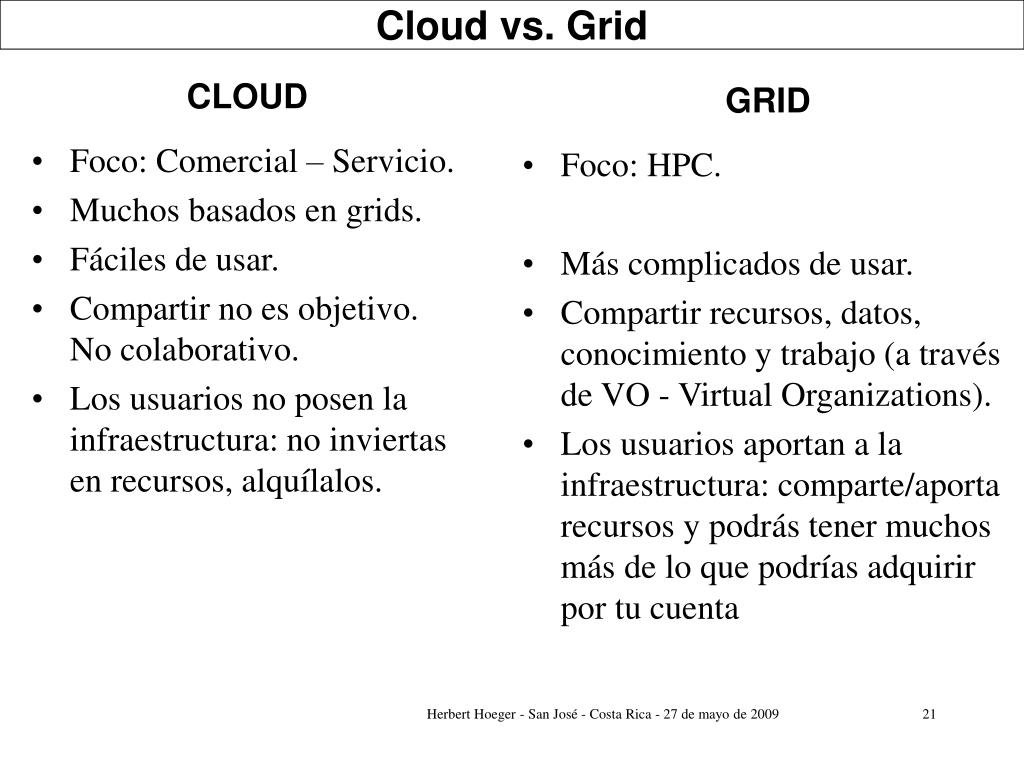

Cloud vs. Grid • CLOUD • Foco: Comercial – Servicio. • Muchos basados en grids. • Fáciles de usar. • Compartir no es objetivo. No colaborativo. • Los usuarios no posen la infraestructura: no inviertas en recursos, alquílalos. • GRID • Foco: HPC. • Más complicados de usar. • Compartir recursos, datos, conocimiento y trabajo (a través de VO - Virtual Organizations). • Los usuarios aportan a la infraestructura: comparte/aporta recursos y podrás tener muchos más de lo que podrías adquirir por tu cuenta Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Tipos de Grid Grid Computacional: Dedicadas al procesamiento de datos y cómputos intensivos aprovechando la capacidad ociosa de las diferentes máquinas del Grid. Grid de Datos: Proporciona una interfaz integrada para manejar grandes volúmenes de datos almacenados en diferentes repositorios. Grid Híbridas: Tienen características de las dos anteriores. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Analogía • Grid (en inglés) ~ red eléctrica. • Grid de Computo ~ red de recursos y servicios de computación. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

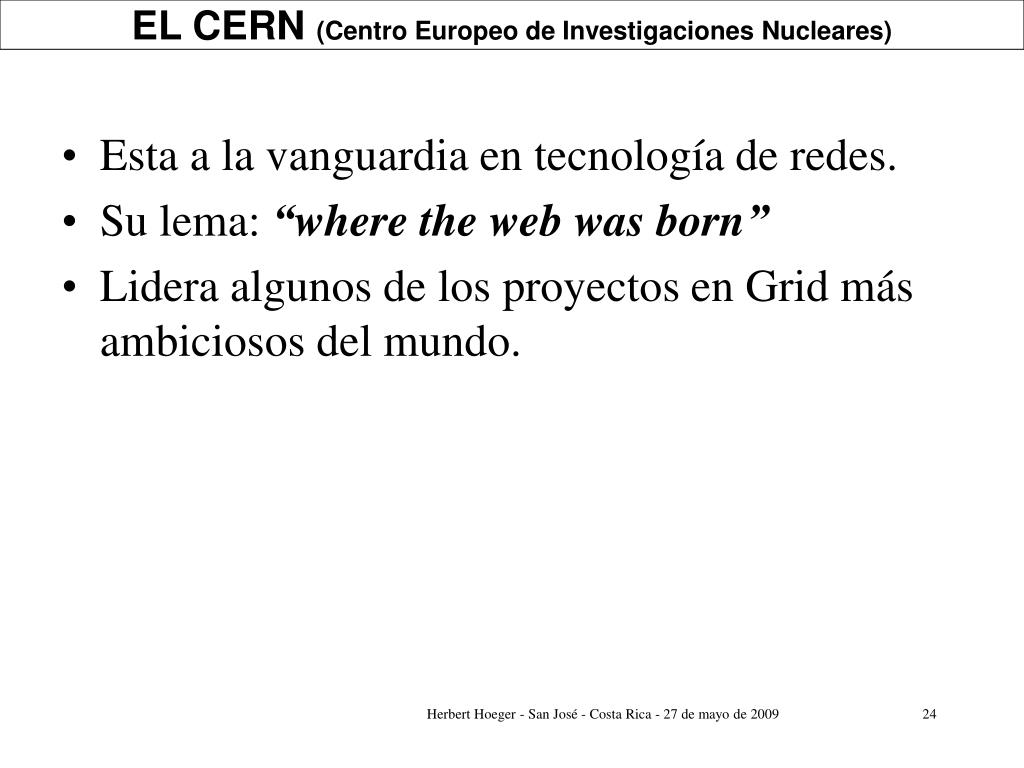

EL CERN (Centro Europeo de Investigaciones Nucleares) • Esta a la vanguardia en tecnología de redes. • Su lema: “where the web was born” • Lidera algunos de los proyectos en Grid más ambiciosos del mundo. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

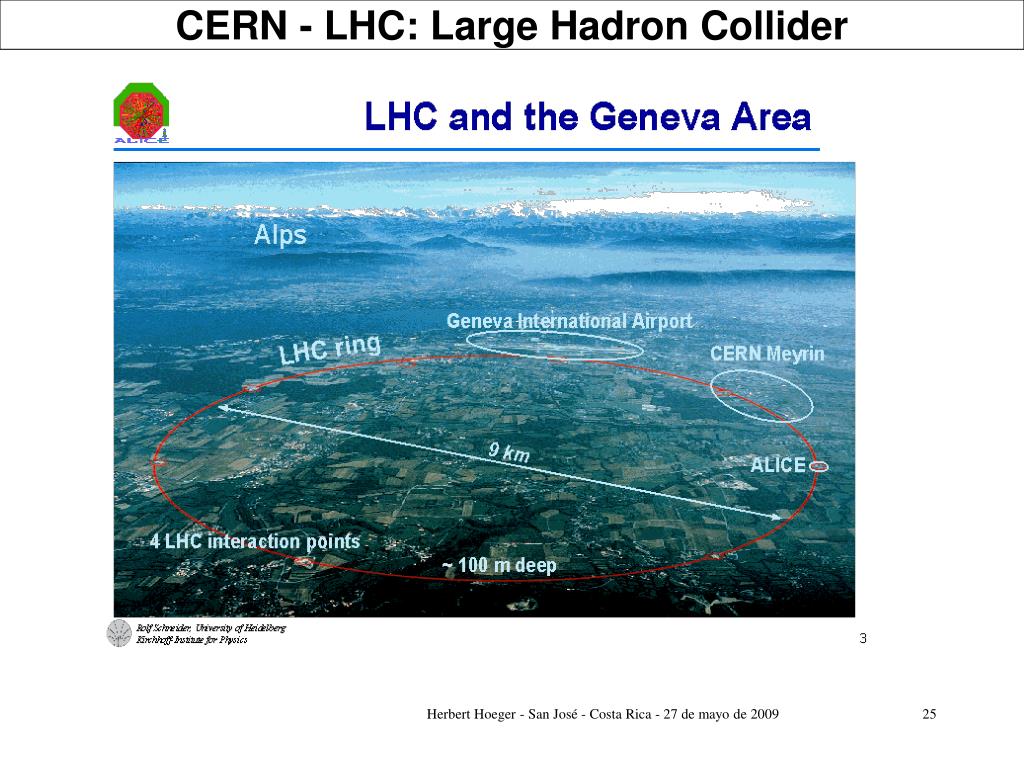

CERN - LHC: Large Hadron Collider Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

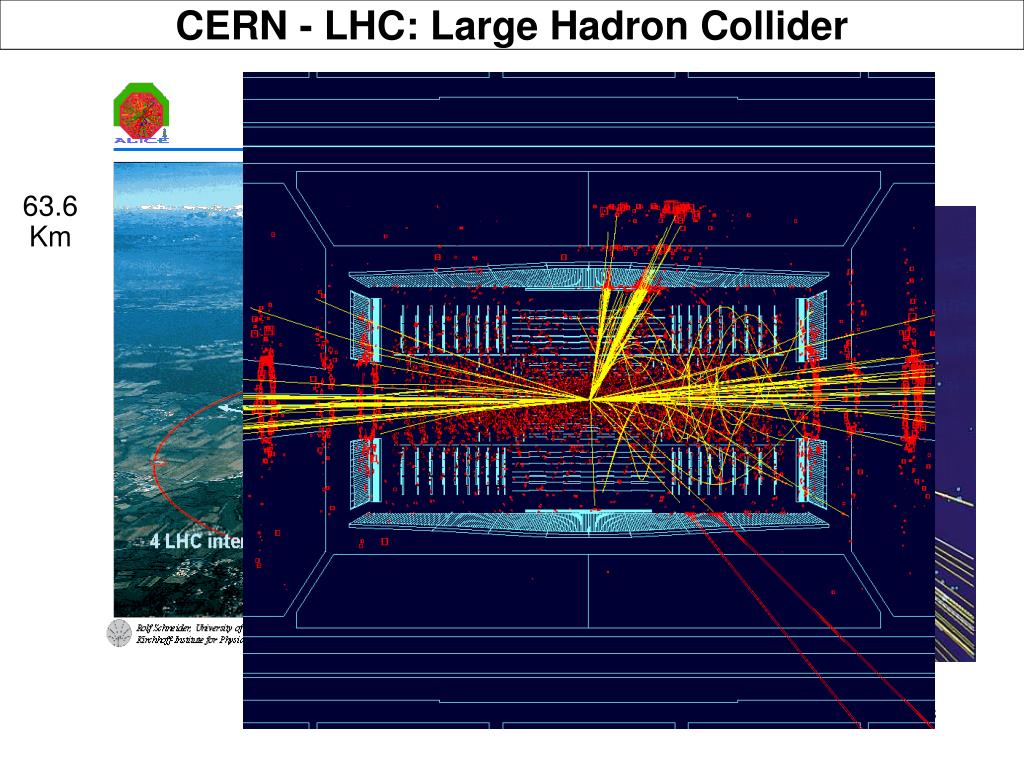

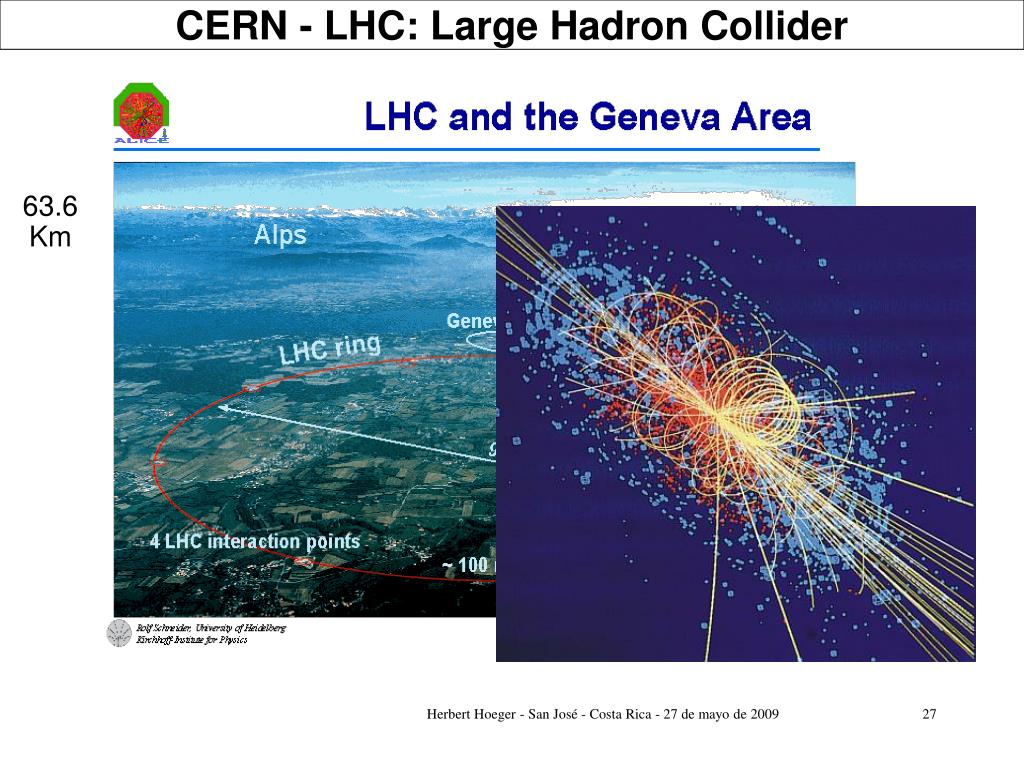

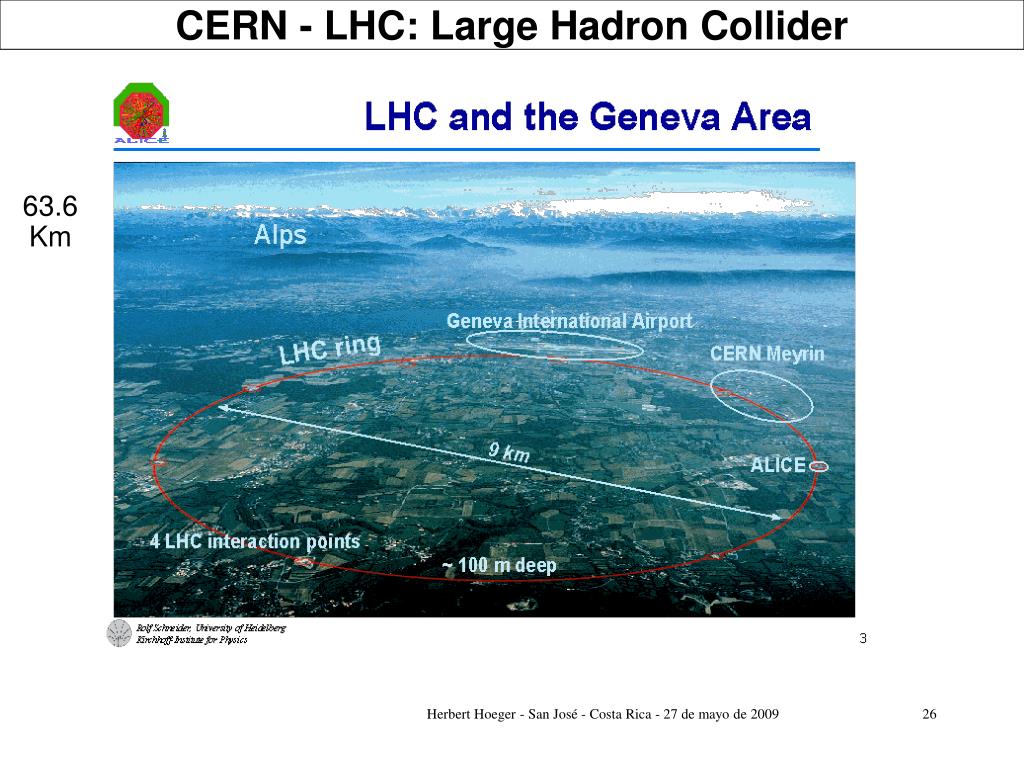

CERN - LHC: Large Hadron Collider 63.6 Km Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

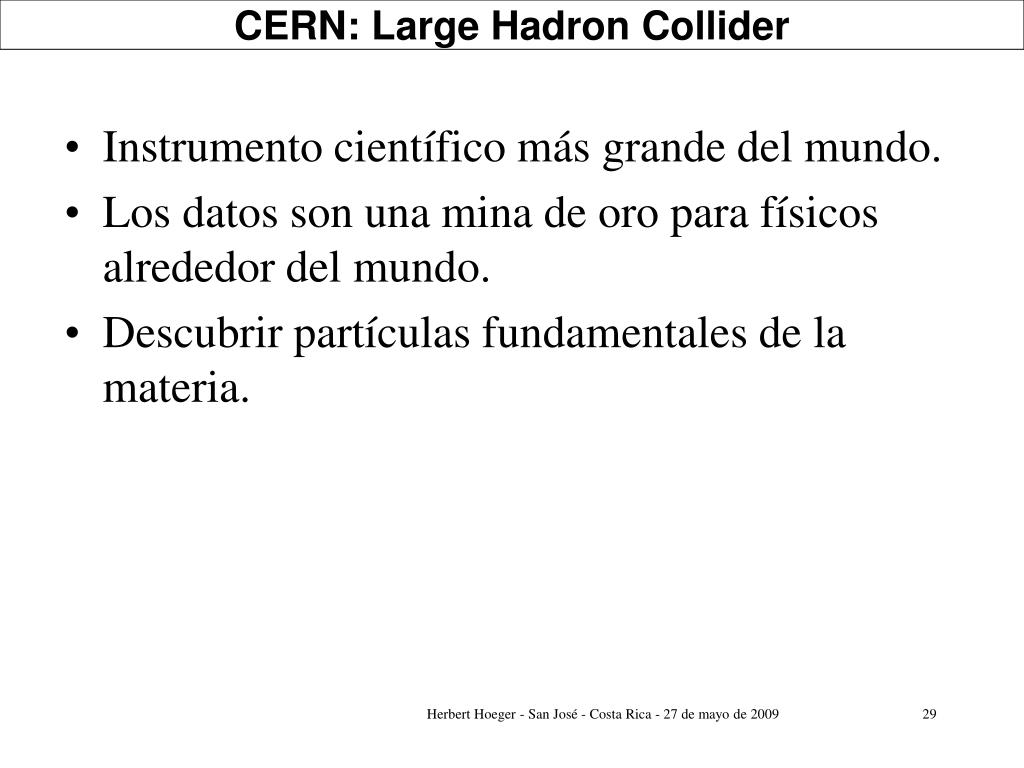

CERN: Large Hadron Collider • Instrumento científico más grande del mundo. • Los datos son una mina de oro para físicos alrededor del mundo. • Descubrir partículas fundamentales de la materia. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

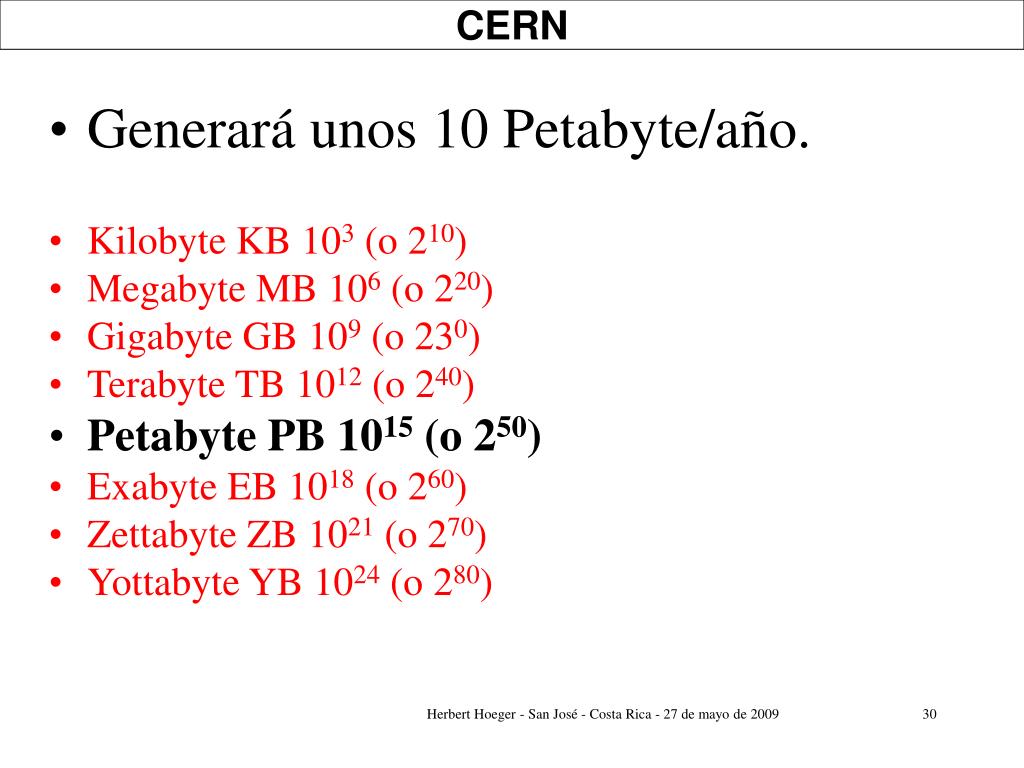

CERN • Generará unos 10 Petabyte/año. • Kilobyte KB 103 (o 210) • Megabyte MB 106 (o 220) • Gigabyte GB 109 (o 230) • Terabyte TB 1012 (o 240) • Petabyte PB 1015 (o 250) • Exabyte EB 1018 (o 260) • Zettabyte ZB 1021 (o 270) • Yottabyte YB 1024 (o 280) Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

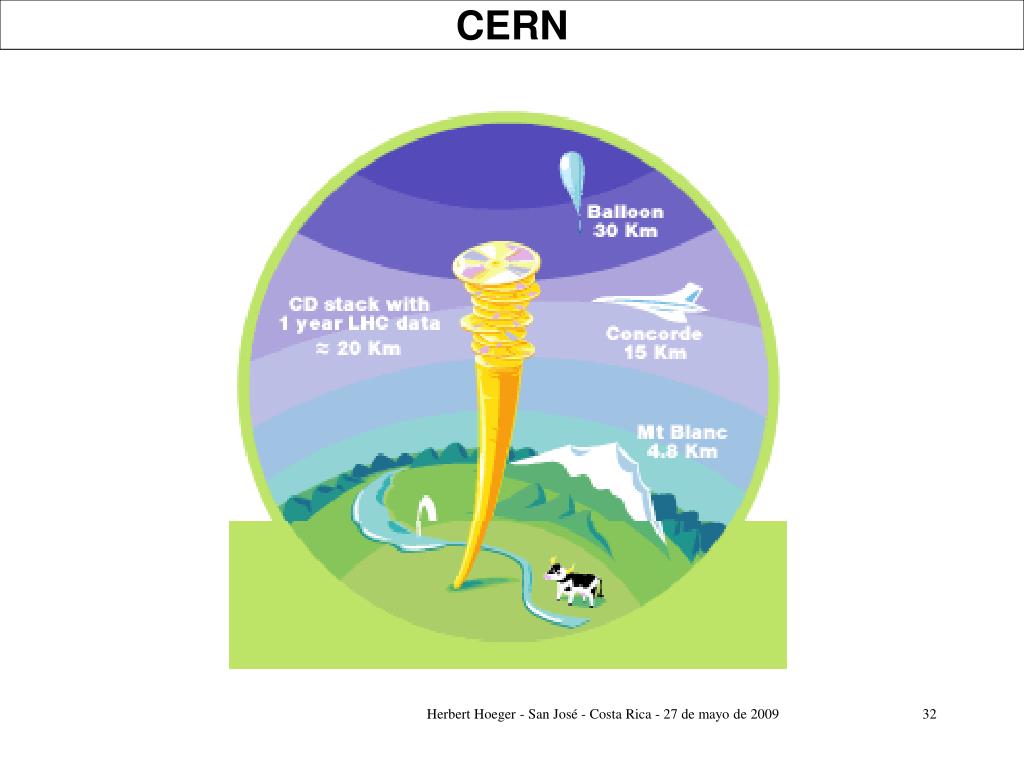

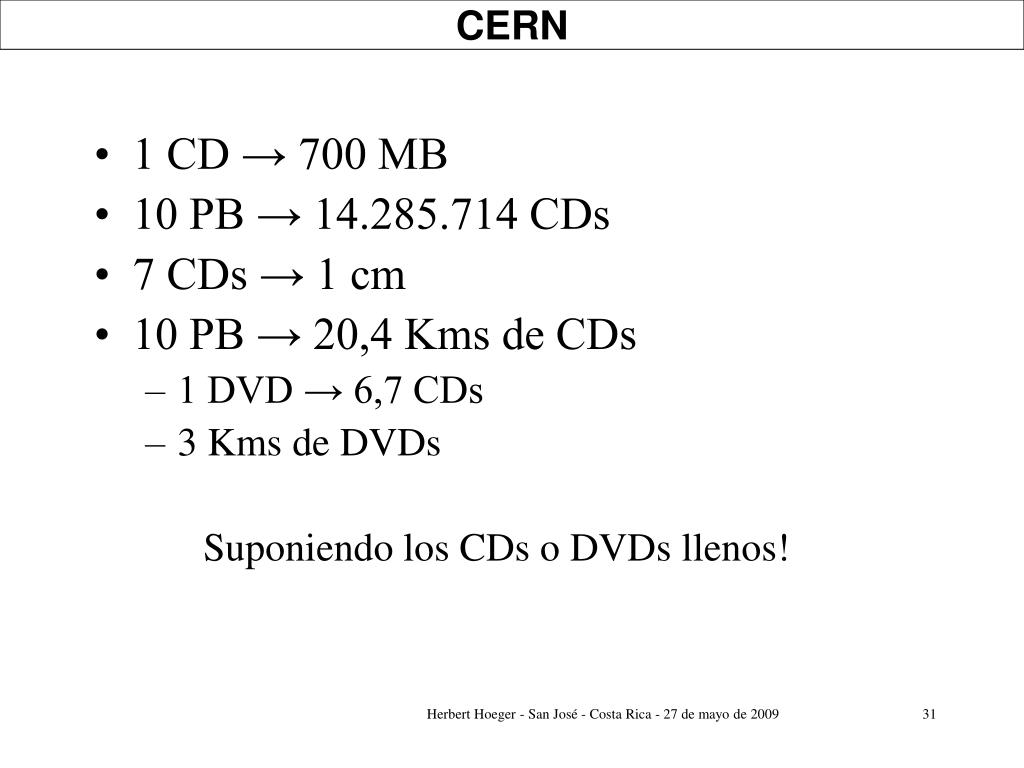

CERN • 1 CD → 700 MB • 10 PB → 14.285.714 CDs • 7 CDs → 1 cm • 10 PB → 20,4 Kms de CDs • 1 DVD → 6,7 CDs • 3 Kms de DVDs • Suponiendo los CDs o DVDs llenos! Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

CERN Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

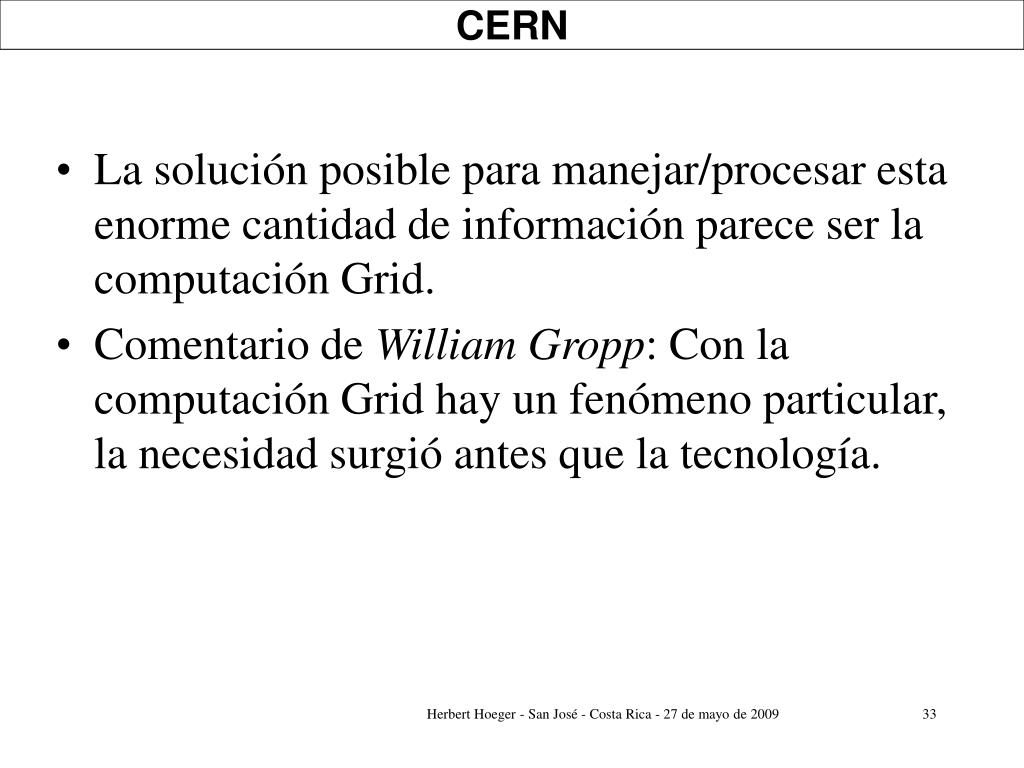

CERN • La solución posible para manejar/procesar esta enorme cantidad de información parece ser la computación Grid. • Comentario de William Gropp: Con la computación Grid hay un fenómeno particular, la necesidad surgió antes que la tecnología. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

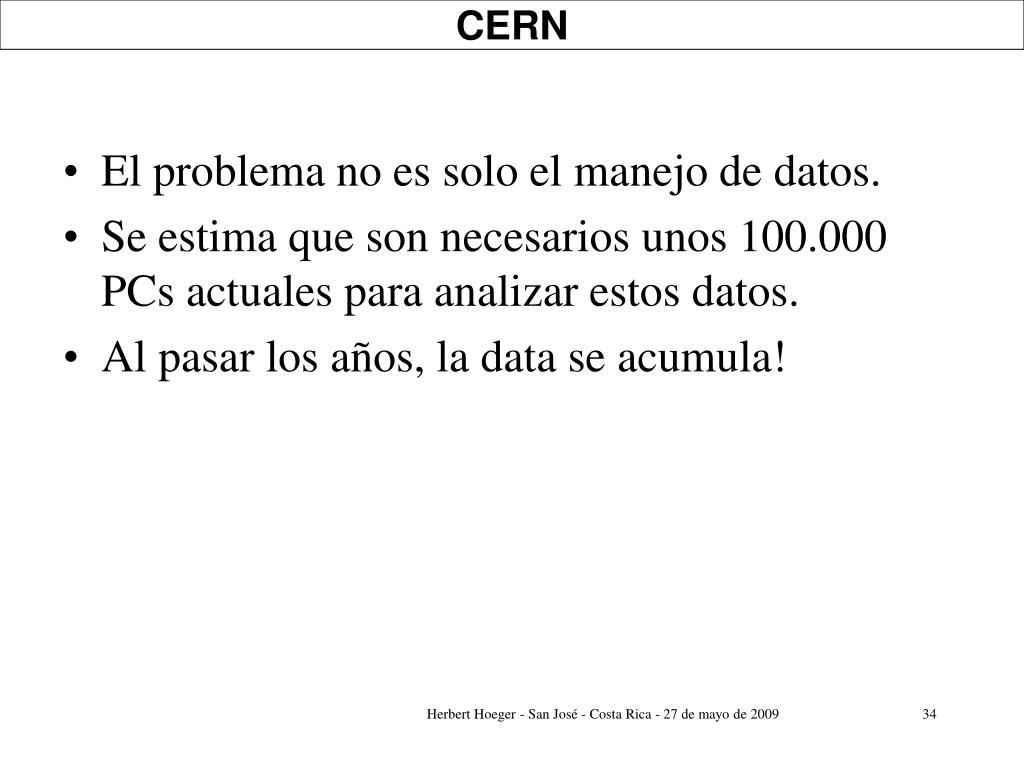

CERN • El problema no es solo el manejo de datos. • Se estima que son necesarios unos 100.000 PCs actuales para analizar estos datos. • Al pasar los años, la data se acumula! Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

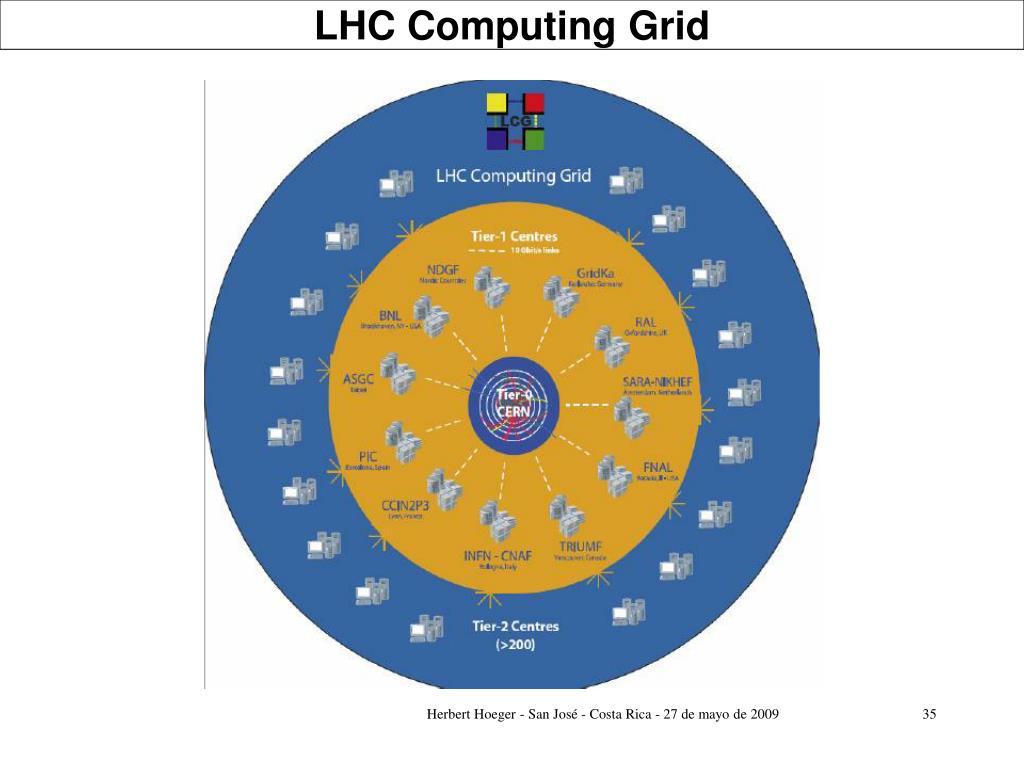

LHC Computing Grid Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

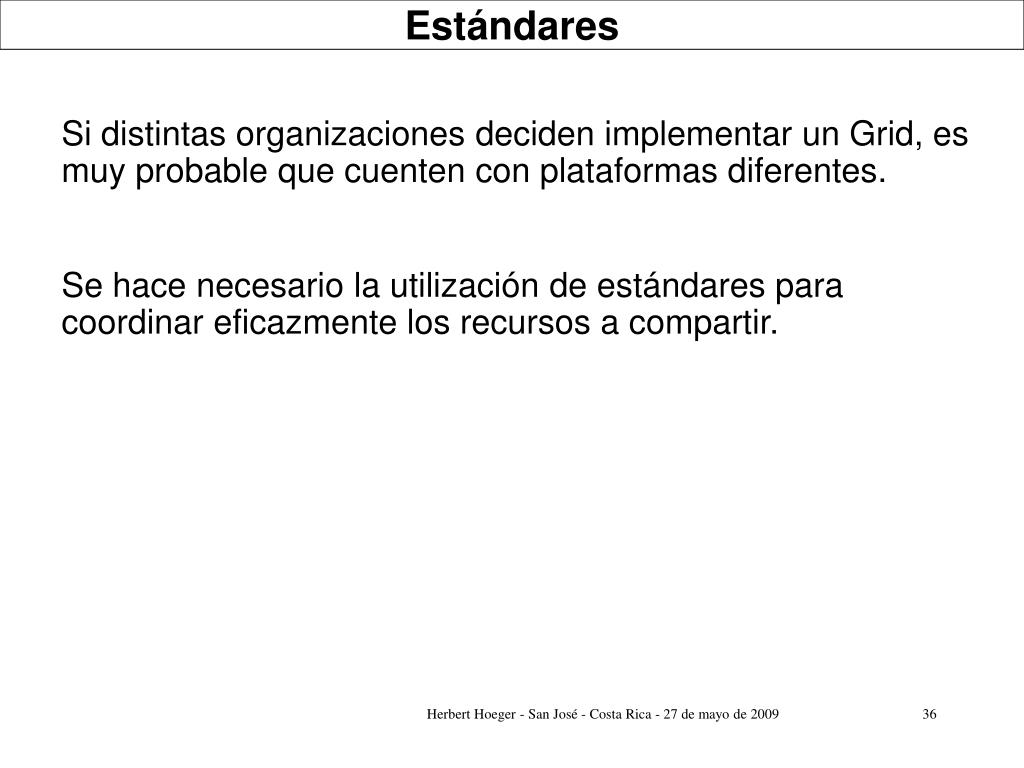

Estándares Si distintas organizaciones deciden implementar un Grid, es muy probable que cuenten con plataformas diferentes. Se hace necesario la utilización de estándares para coordinar eficazmente los recursos a compartir. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

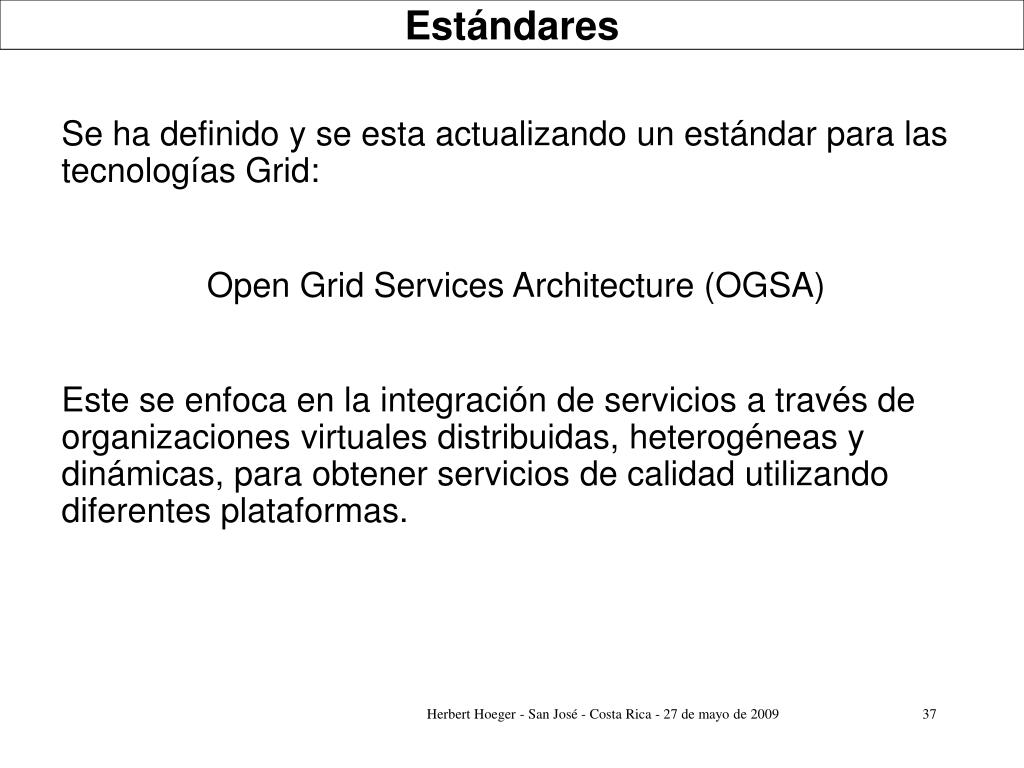

Estándares Se ha definido y se esta actualizando un estándar para las tecnologías Grid: Open Grid Services Architecture (OGSA) Este se enfoca en la integración de servicios a través de organizaciones virtuales distribuidas, heterogéneas y dinámicas, para obtener servicios de calidad utilizando diferentes plataformas. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

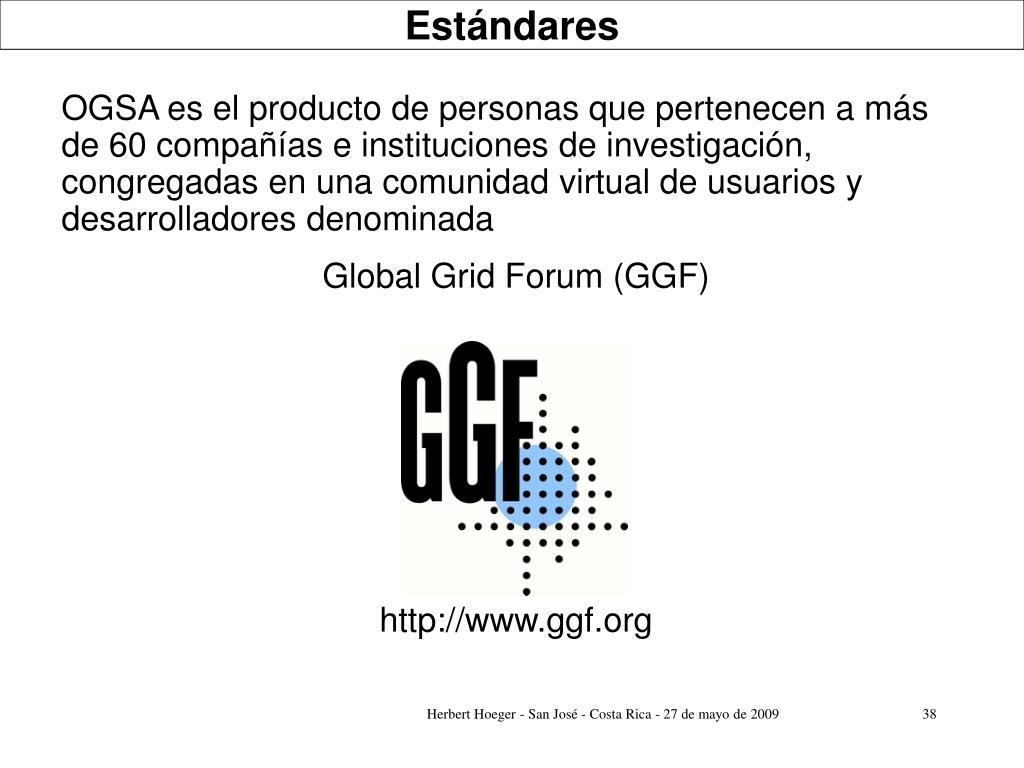

Estándares OGSA es el producto de personas que pertenecen a más de 60 compañías e instituciones de investigación, congregadas en una comunidad virtual de usuarios y desarrolladores denominada Global Grid Forum (GGF) http://www.ggf.org Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Servicios especificados en OGSA • Servicios de infraestructura: Proporcionan la comunicación entre diferentes plataformas. • Servicios de gestión de recursos: Supervisión, reservación, configuración, etc. • Servicios de contexto: describen los requerimientos de recursos y las políticas de utilización del Grid. • Servicios de información: proporciona información sobre el Grid y sus recursos, su estado y disponibilidad de un determinado recurso. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

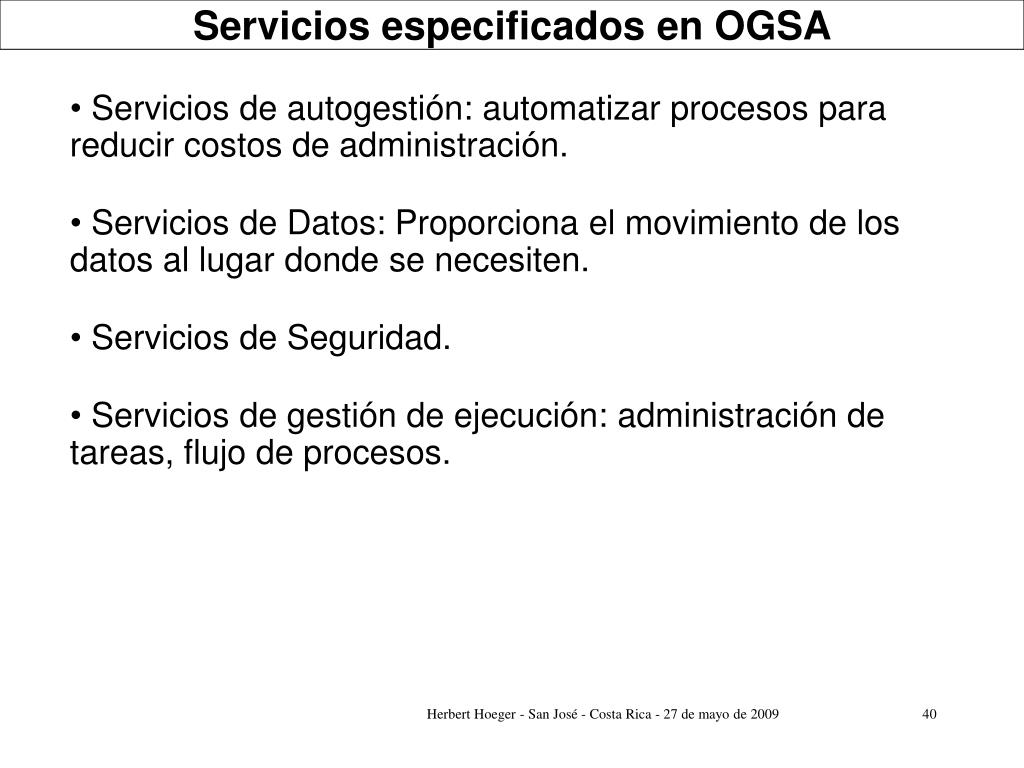

Servicios especificados en OGSA • Servicios de autogestión: automatizar procesos para reducir costos de administración. • Servicios de Datos: Proporciona el movimiento de los datos al lugar donde se necesiten. • Servicios de Seguridad. • Servicios de gestión de ejecución: administración de tareas, flujo de procesos. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

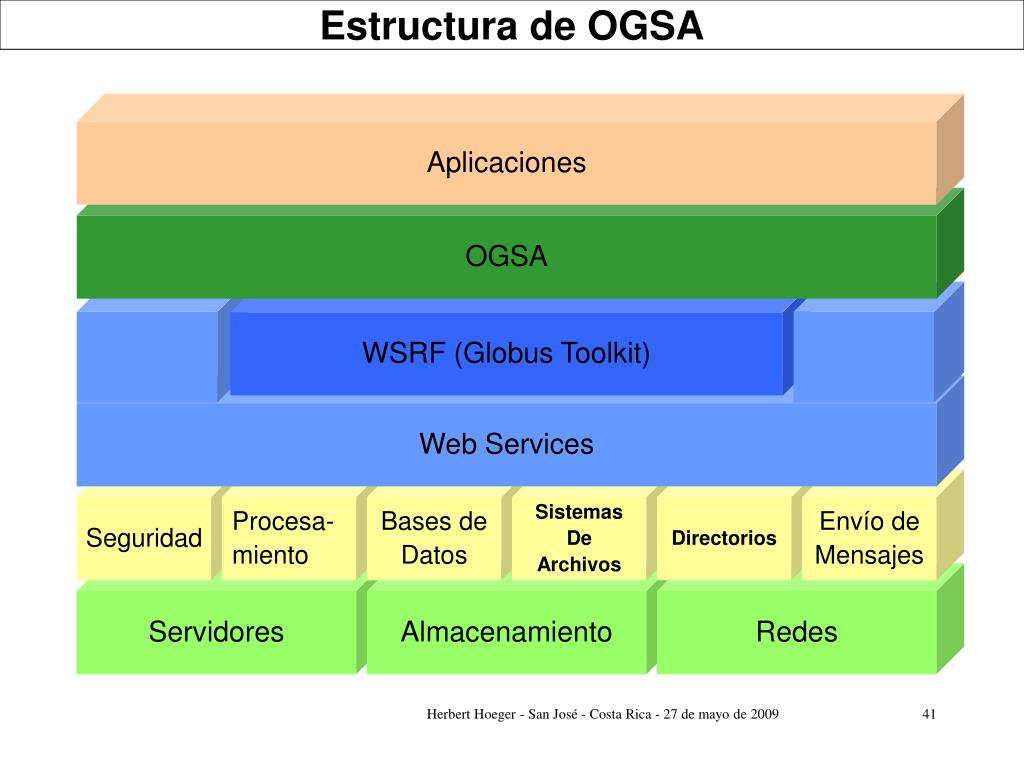

Estructura de OGSA Aplicaciones OGSA WSRF (Globus Toolkit) Web Services Seguridad Procesa- miento Bases de Datos Sistemas De Archivos Directorios Envío de Mensajes Servidores Almacenamiento Redes Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

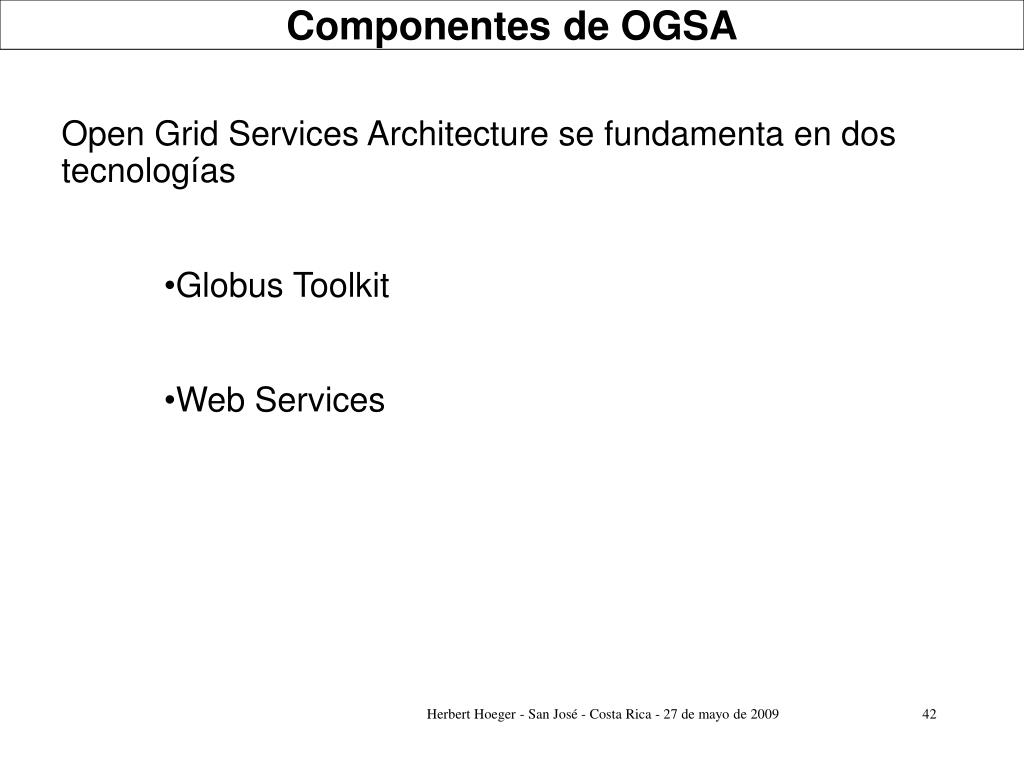

Componentes de OGSA • Open Grid Services Architecture se fundamenta en dos tecnologías • Globus Toolkit • Web Services Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

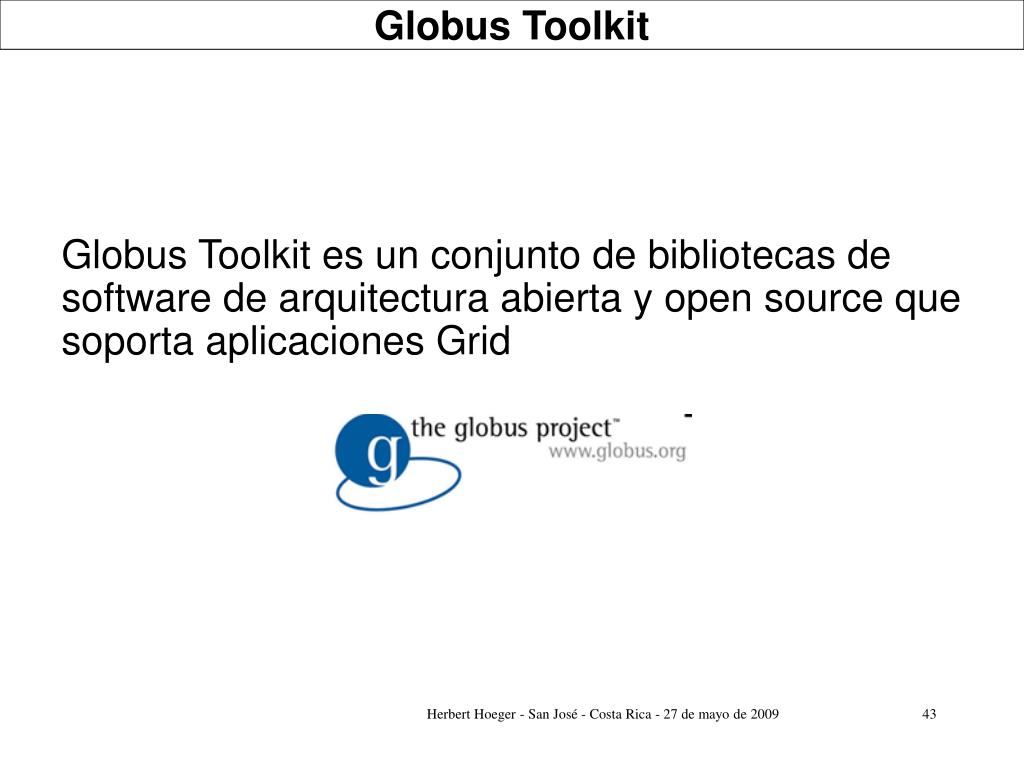

Globus Toolkit Globus Toolkit es un conjunto de bibliotecas de software de arquitectura abierta y open source que soporta aplicaciones Grid Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

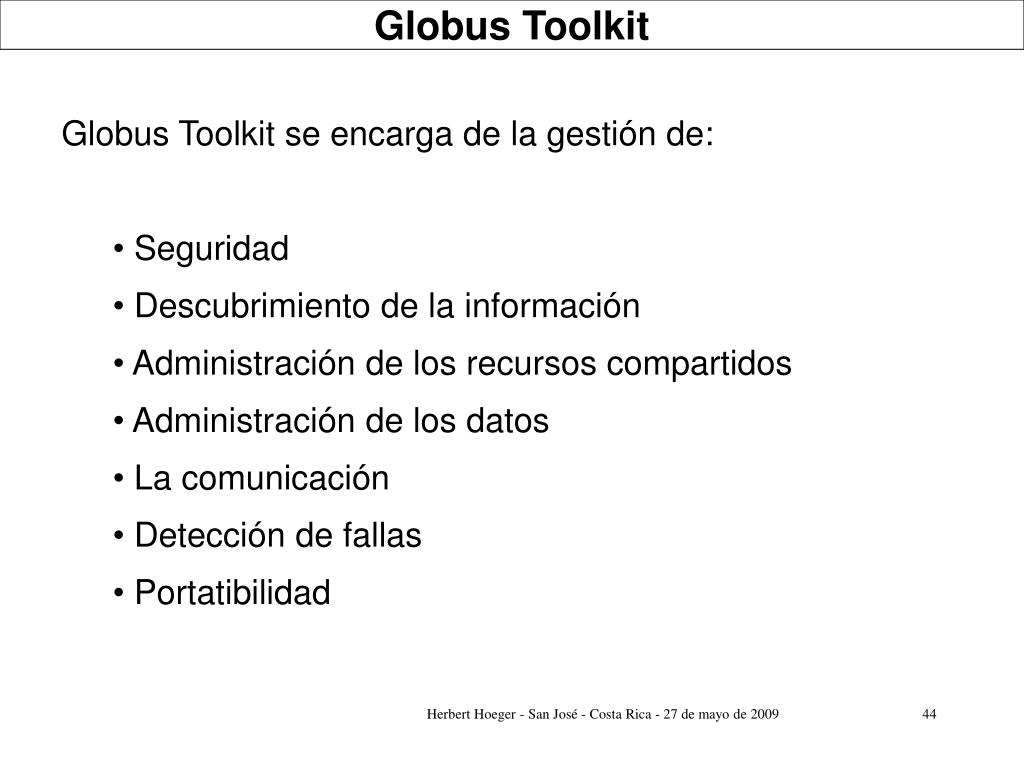

Globus Toolkit • Globus Toolkit se encarga de la gestión de: • Seguridad • Descubrimiento de la información • Administración de los recursos compartidos • Administración de los datos • La comunicación • Detección de fallas • Portatibilidad Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

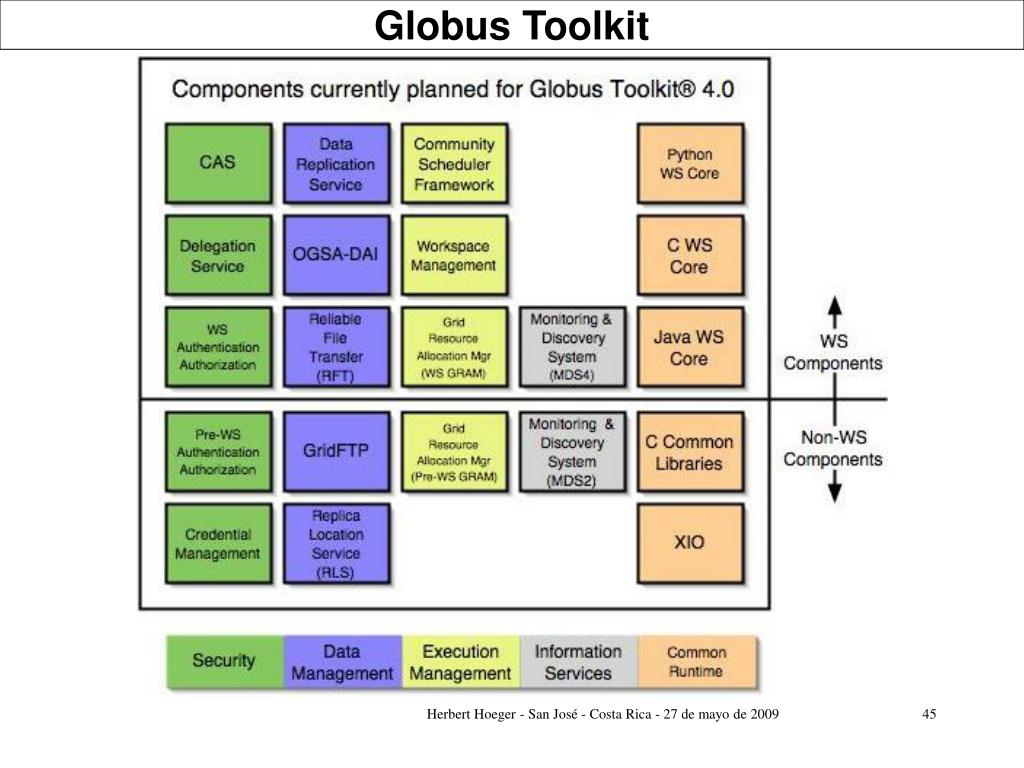

Globus Toolkit Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

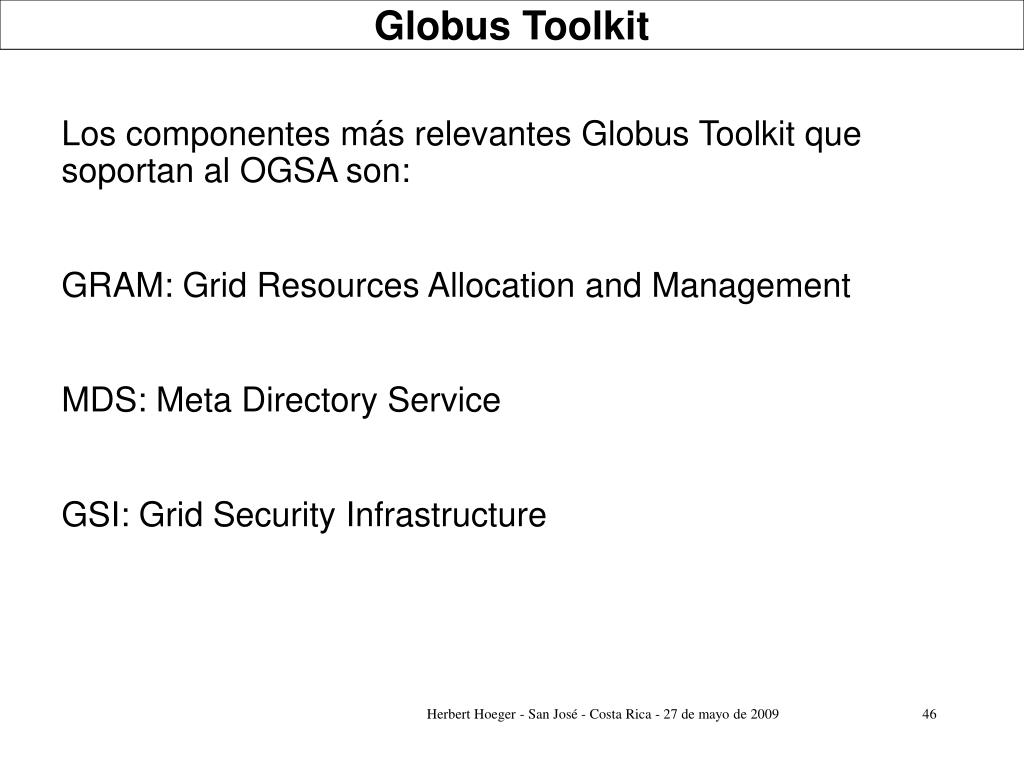

Globus Toolkit Los componentes más relevantes Globus Toolkit que soportan al OGSA son: GRAM: Grid Resources Allocation and Management MDS: Meta Directory Service GSI: Grid Security Infrastructure Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Globus Toolkit GRAM Proporciona la administración y creación remota de procesos en forma segura y confiable Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

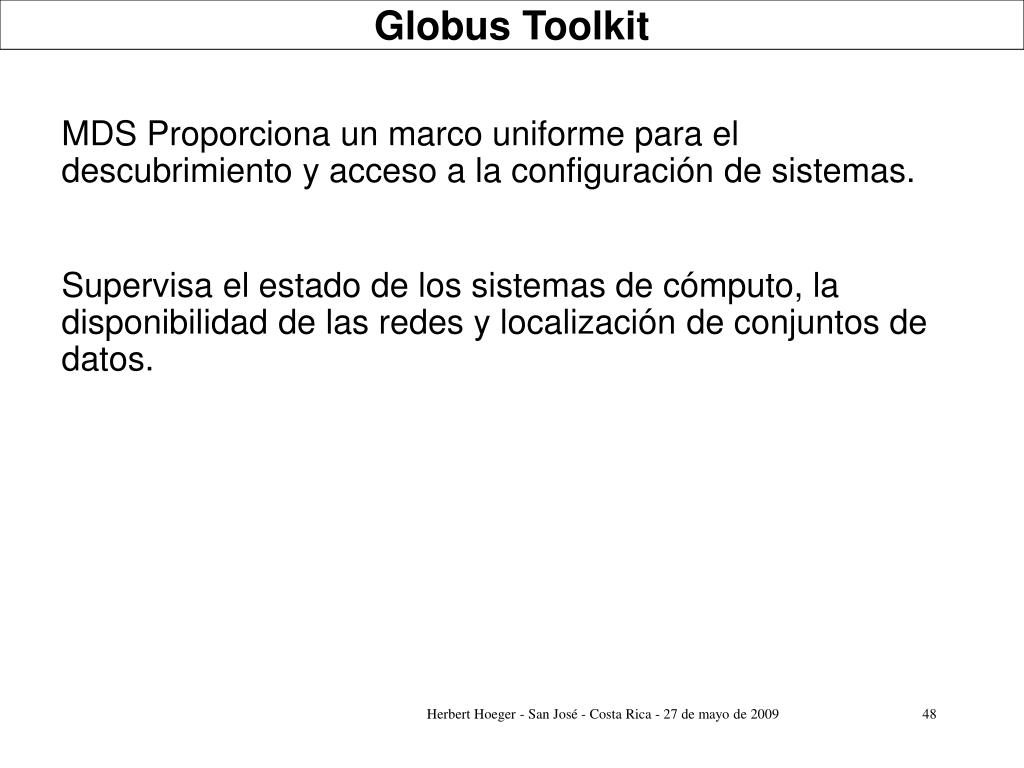

Globus Toolkit MDS Proporciona un marco uniforme para el descubrimiento y acceso a la configuración de sistemas. Supervisa el estado de los sistemas de cómputo, la disponibilidad de las redes y localización de conjuntos de datos. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Globus Toolkit GSI Se basa en PKI (certificados X.509) y proporciona servicios de autenticación única, protección en las comunicaciones y soporte inicial en la “delegación”. Este último término se refiere a delegar las credenciales del usuario de forma restringida a los proxy para que solicite servicios en nombre del usuario. Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009

Algunas Entidades que Trabajan en Grid Cactus Code Herbert Hoeger - San José - Costa Rica - 27 de mayo de 2009
