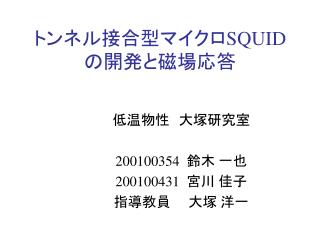

  1. トンネル接合型マイクロSQUIDの開発と磁場応答トンネル接合型マイクロSQUIDの開発と磁場応答 低温物性 大塚研究室 200100354 鈴木 一也 200100431 宮川 佳子 指導教員 大塚 洋一

  2. Outline • ジョセフソン接合とジョセフソン効果 • マイクロSQUIDとは? • 目的 • SQUID作製プロセス • 測定系 • 結果、考察 • SQUIDを利用した測定の試み • まとめ

  3. ジョセフソン接合 超伝導体-弱接合部-超伝導体構造 様々なジョセフソン素子 トンネル接合 ブリッジ型 点接触型

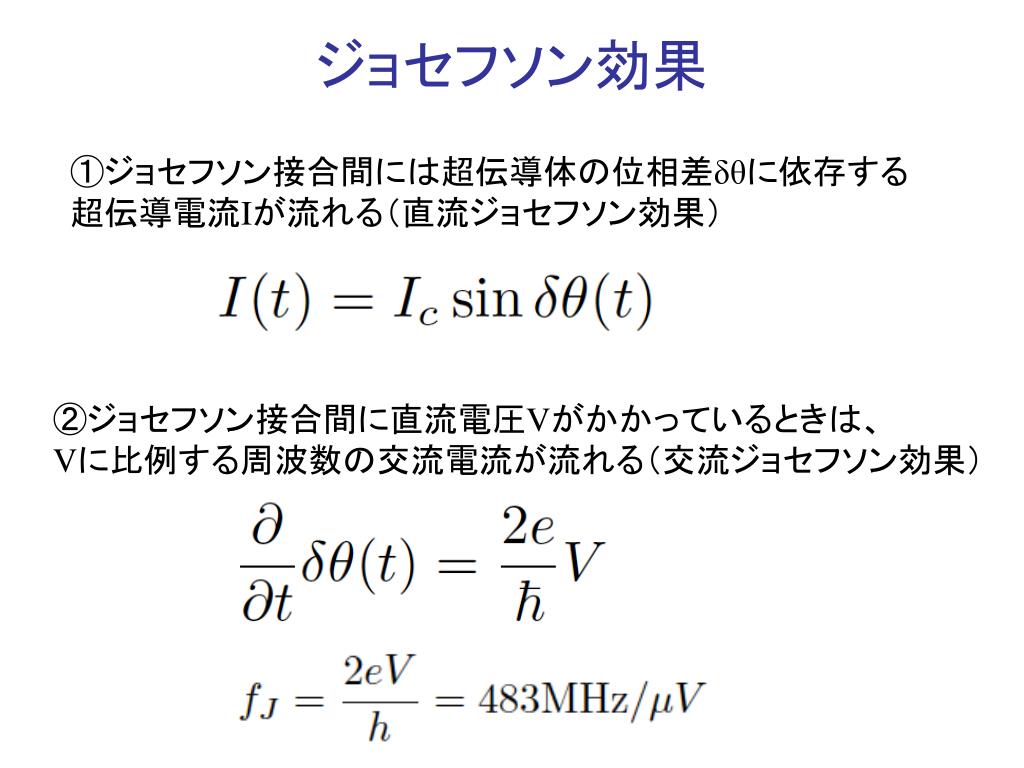

  4. ジョセフソン効果 ①ジョセフソン接合間には超伝導体の位相差δθに依存する 超伝導電流Iが流れる(直流ジョセフソン効果) ②ジョセフソン接合間に直流電圧Vがかかっているときは、 Vに比例する周波数の交流電流が流れる(交流ジョセフソン効果)

  5. dc-SQUIDの原理 Superconducting Quantum Interference Devices;超伝導量子干渉計 超伝導臨界電流は SQUIDループを貫く磁束に対して 周期的に振動する。 dc-SQUIDの構造 F0 = 2.07x10-15 Wb;磁束量子 超伝導臨界電流 ジョセフソン接合 磁束量子で規格化した磁束

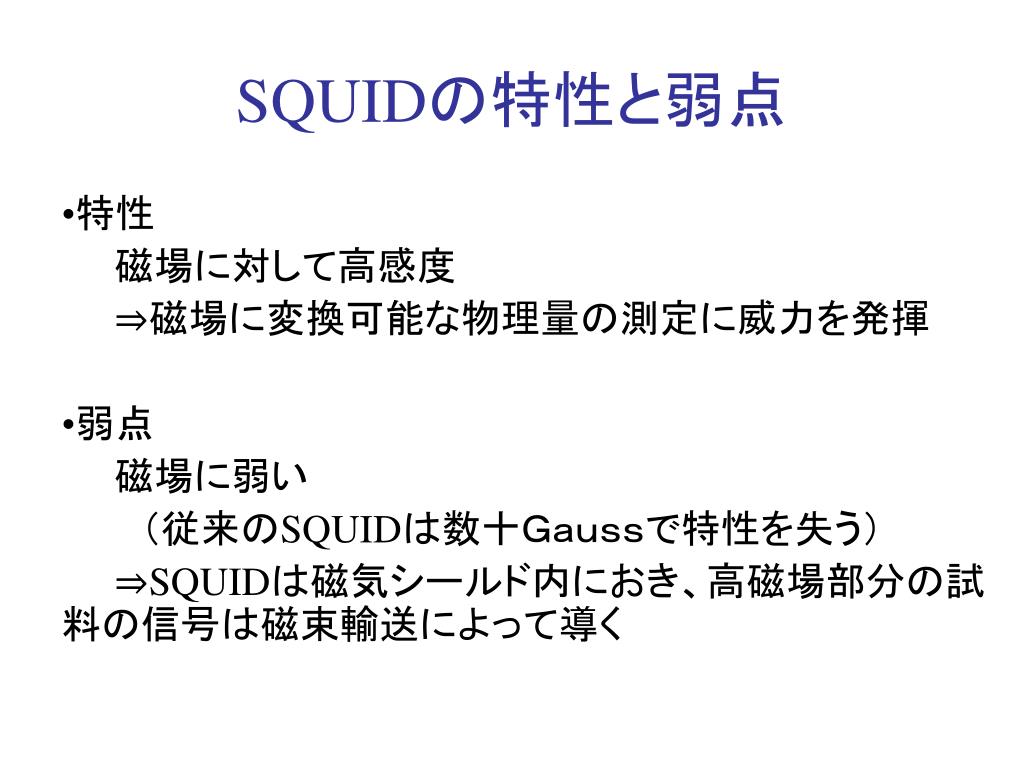

  6. SQUIDの特性と弱点 • 特性 •   磁場に対して高感度 •   ⇒磁場に変換可能な物理量の測定に威力を発揮 • 弱点 •   磁場に弱い •    (従来のSQUIDは数十Gaussで特性を失う) •   ⇒SQUIDは磁気シールド内におき、高磁場部分の試    料の信号は磁束輸送によって導く

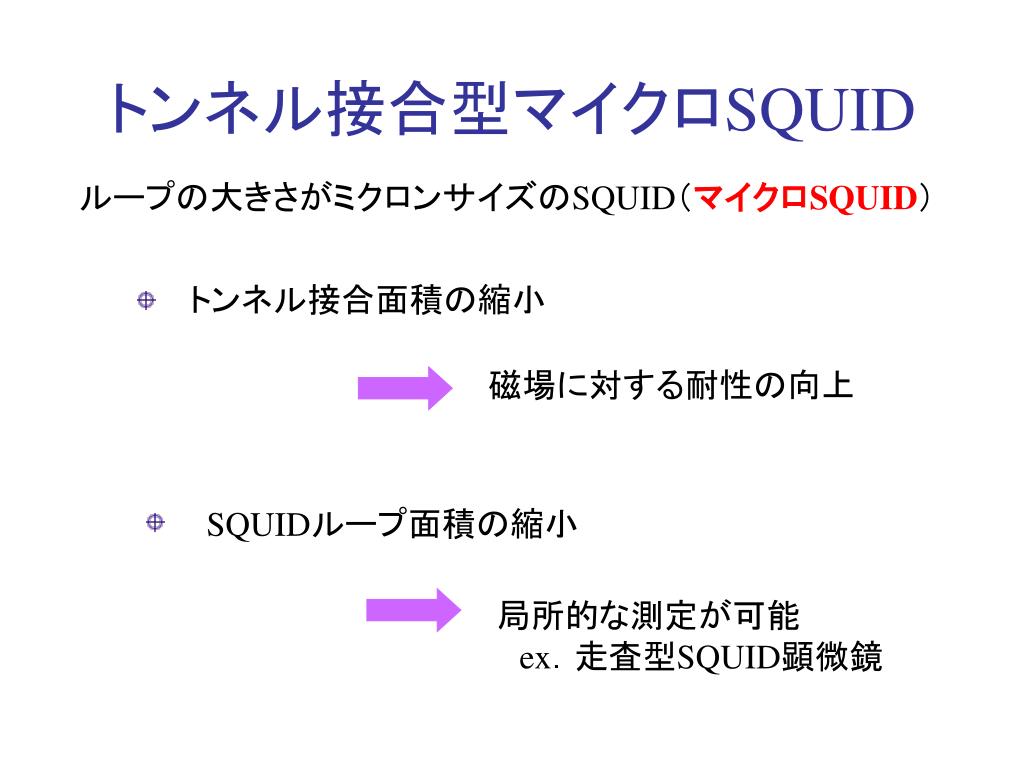

  7. トンネル接合型マイクロSQUID ループの大きさがミクロンサイズのSQUID(マイクロSQUID) トンネル接合面積の縮小 磁場に対する耐性の向上 SQUIDループ面積の縮小 局所的な測定が可能 ex.走査型SQUID顕微鏡

  8. マイクロSQUIDを用いた研究例 ブリッジ型マイクロSQUIDによる金属微粒子、金属細線の磁化反転の測定 SQUID面に磁場を平行に印加          ↓       試料が磁化          ↓   試料の作る磁場のみを検出 W.Wernsdorfer.Adv.Chem.Phys.118.99(2001)

  9. 目的 ・トンネル接合型マイクロSQUIDの作製 ・マイクロSQUIDの電流-電圧特性、磁場動作領域の測定 ・マイクロSQUIDを利用した測定

  10. 設計 フォトリソグラフィー・電子線リソグラフィー・斜め蒸着法を使用する 設計値  接合面積:0.01um2  線幅:0.1um  膜厚:25nm-30nm  トンネル抵抗値:~10kΩ Al(バルク) Tc = 1.18K Hc /μ0 = 99gauss Δ= 0.17meV (T = 0 K)

  11. 作製したSQUIDの走査型電子顕微鏡画像 • ループの大きさ     2μm×2μm • トンネル接合面積 • 0.01μm2 • リードの線幅 • 150nm • 電気抵抗 •     ~30kΩ • 電気容量 •     ~1fF

  12. SQUIDの作製プロセス 電子線露光、斜め蒸着法 Alの真空蒸着 25nm→酸化→30nm  トンネル接合(Al-AlOx-Al)

  13. 測定 B B 垂直磁場 希釈冷凍機を用いて冷却 ・ 電流電圧特性 ・ 磁場(SQUID面に垂直/平行)に対する臨界電流の振動  →磁場に対するSQUID動作領域の測定 平行磁場

  14. 電流-電圧特性の測定 一定電流をSQUIDに流し、電流増幅器を使用 期待される電流電圧特性

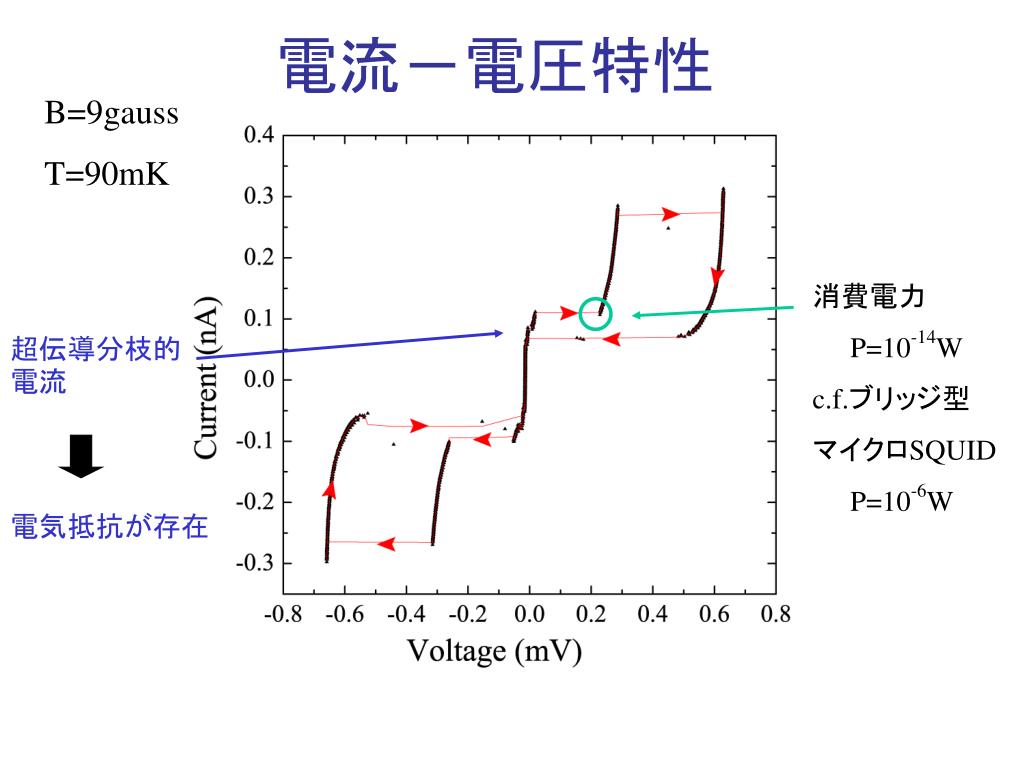

  15. 電流-電圧特性 B=9gauss T=90mK 消費電力 P=10-14W c.f.ブリッジ型 マイクロSQUID P=10-6W 超伝導分枝的電流 電気抵抗が存在

  16. 電流-電圧-磁場特性(垂直磁場掃印) B 磁場(gauss) -20 -15 -10 -5 0 5 電流(nA) 電圧(mV) B=-17~2 gauss T=100mK ゼロバイアス抵抗が存在 磁場に対して周期的に振動 超伝導界電流を測定する 必要がない

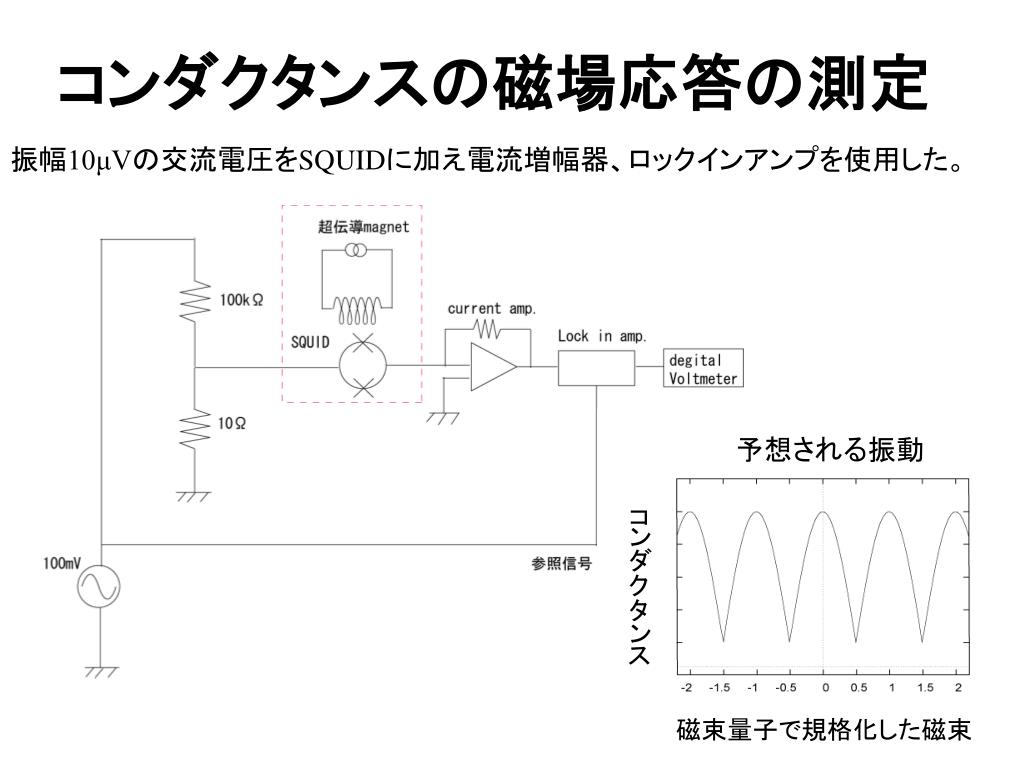

  17. コンダクタンスの磁場応答の測定 振幅10μVの交流電圧をSQUIDに加え電流増幅器、ロックインアンプを使用した。 予想される振動 コンダクタンス 磁束量子で規格化した磁束

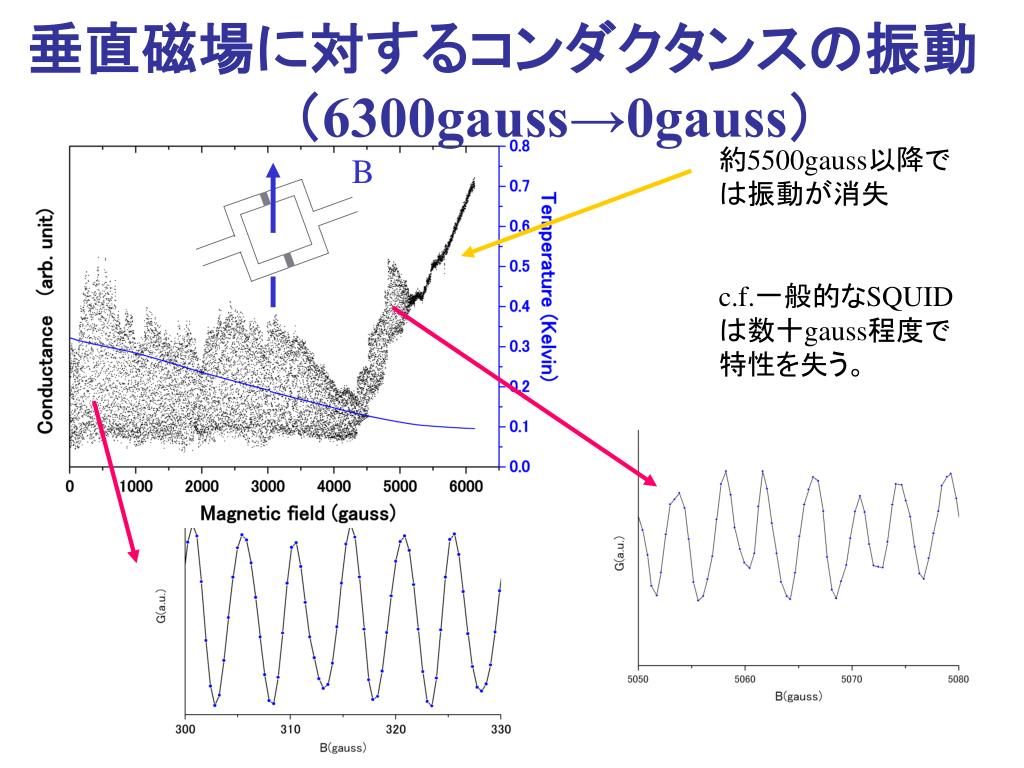

  18. 垂直磁場に対するコンダクタンスの振動       (6300gauss→0gauss)垂直磁場に対するコンダクタンスの振動       (6300gauss→0gauss) B 約5500gauss以降では振動が消失 c.f.一般的なSQUIDは数十gauss程度で特性を失う。

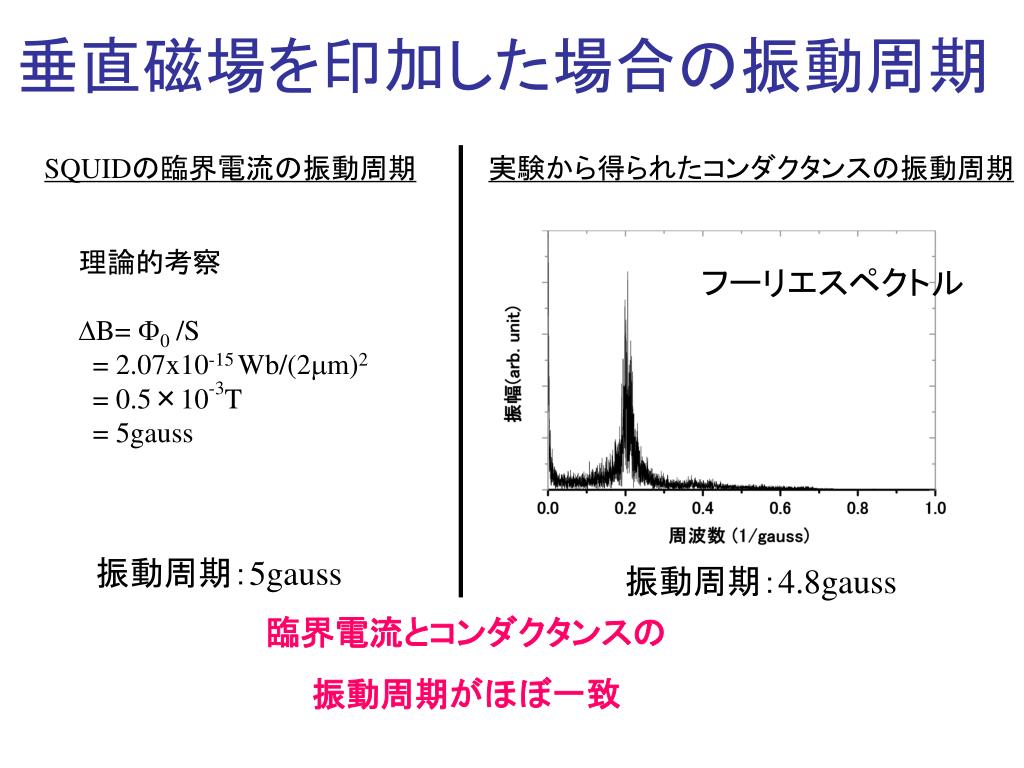

  19. 垂直磁場を印加した場合の振動周期 SQUIDの臨界電流の振動周期 実験から得られたコンダクタンスの振動周期 理論的考察 DB= F0 /S = 2.07x10-15 Wb/(2mm)2 = 0.5×10-3T = 5gauss フーリエスペクトル 振動周期:5gauss 振動周期:4.8gauss 臨界電流とコンダクタンスの   振動周期がほぼ一致

  20. 平行磁場に対するコンダクタンスの振動(10000gauss→0gauss)平行磁場に対するコンダクタンスの振動(10000gauss→0gauss) 約9500gauss以降では振動が消失 振動周期94gauss

  21. Al薄膜の臨界磁場 平行磁場を印加した場合のAl薄膜と臨界磁場の関係 薄膜化により、超伝導臨界磁場が増大 9000gauss 平行磁場を印加した場合の振動の消失は Al薄膜の超伝導臨界磁場を超えたため 250Å R.Meservey and P.M.Tedrow. J.App.Phys.42,51 (1971).

  22. マイクロSQUID作製のまとめ ・トンネル接合型マイクロSQUIDの作製に成功した。 ・ゼロバイアス抵抗がゼロでないという特性を持っていた。   ⇒電気容量が小さい、トンネル抵抗が大きい、熱雑音が大き   いため。 ・コンダクタンスの垂直磁場に対する応答は5000gaussまで、平行磁場に対する応答は9500gaussまであった。   ⇒Al薄膜が臨界磁場を超え、超伝導性が失われたため。 ・従来のSQUIDに比べて、磁場に対するSQUID動作領域の拡大が確認された。 マイクロSQUIDを測定に利用できそうだ。

  23. マイクロSQUIDを利用しての超伝導体へ侵入する渦糸の観測マイクロSQUIDを利用しての超伝導体へ侵入する渦糸の観測 超伝導体の条件:第二種超伝導体であること             薄膜を作りやすいこと Tcが高いこと CF4による反応性イオンエッチングが可能であること In(4.0K)、Sn(3.7K)、Pb(7.2K)でエッチング可能か検証実験 Pb(第二種超伝導体) Tc=7.2K CF4による反応性イオンエッチングが可能

  24. Pb微小超伝導ディスクの作製プロセス 1.透明基板:マイカにPbを35nm真空蒸着       (蒸着中マイカを冷却する) 2.ネガレジストを塗布し、電子線リソグラフィーを行う 3.現像  (描画した部分がPb保護膜として残る) 4.CF4による反応性イオンエッチング(不要なPbを除去) 5.Pb微小超伝導ディスクを得る

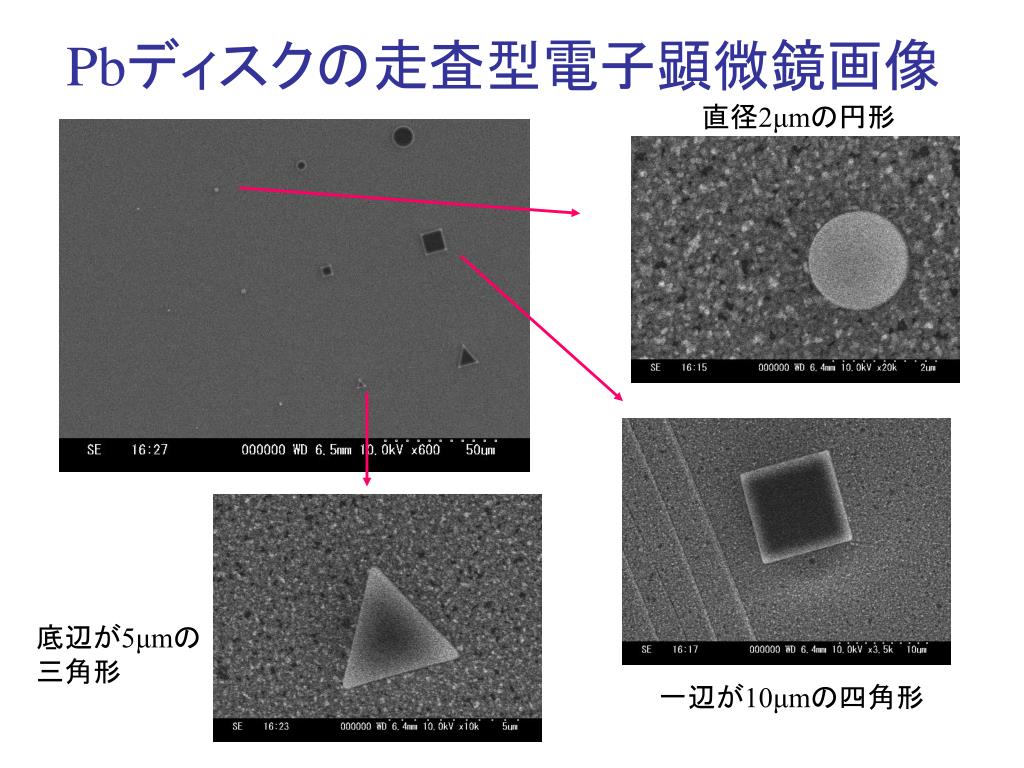

  25. Pbディスクの走査型電子顕微鏡画像 直径2μmの円形 底辺が5μmの三角形 一辺が10μmの四角形

  26. Pb微小超伝導ディスクとSQUIDループを重ねる様子Pb微小超伝導ディスクとSQUIDループを重ねる様子 マスクアライナを使用 SQUIDとディスクはグリスで固定する ⇒上手くいかない 測定まで至らなかった。

  27. まとめ マイクロSQUIDの性能  ループサイズ:4μm2  動作磁場:垂直5000gauss 平行9500gauss  動作温度:1K以下  ジュール発熱:10-14W 今後の研究  マイクロSQUIDを利用した実験手法の確立 ex.微小超伝導体中の渦糸、単一ナノ磁性体の磁化率

  28. RSJモデル 電流保存の式 ジョセフソンの加速方程式 洗濯板ポテンシャル中の仮想粒子の運動に帰着 ジョセフソン接合の等価回路 準安定点に留まる;超伝導状態 転がり落ちる;電圧状態 RSJモデルによってジョセフソン接合の直流電流源、交流電流源(シャピロステップ)に対する応答を説明することができる
