Presentation Transcript
slide1

พื้นสำเร็จรูปชนิด HOLLOW CORE

คุณสมบัติของแผ่นพื้น

เป็นแผ่นพื้นสำเร็จรูปชนิดรูกลวง เสริมด้วยเหล็ก ลวดอัดแรง ใช้เป็นโครงสร้างพื้นอาคารทั่วไป มีน้ำหนักเบาเมื่อเทียบกับโครงสร้างพื้นแบบอื่น ๆ มีความแข็งแรงในตัวเองใช้รับน้ำหนักได้ทันที โดยไม่ต้องมีค้ำยันชั่วคราวใด ๆ มีความกว้างทั่วไปประมาณ 1.20 ม. มีความหนาขนาดต่าง ๆ ตามความเหมาะสมในการใช้ ส่วนความยาวกำหนดได้ตามช่วงห่างของคาน การเลือกใช้ดูได้จากตารางรับน้ำหนัก load table ของผู้ผลิต

CONSTRUCTION TECHNIQUE

slide2

พื้นสำเร็จรูปชนิด HOLLOW CORE

มีคุณสมบัติเด่นในด้าน การป้องกันเสียงอุณหภูมิเนื่องจากมีรูกลวงช่องอากาศภายในจึงช่วยลดการผ่านของเสียง และอุณหภูมิได้ดี นอกจากนี้ด้านท้องพื้นมีผิวเรียบใช้เป็นฝ้าเพดานได้สวยงาม

CONSTRUCTION TECHNIQUE

slide3

พื้นสำเร็จรูปชนิด HOLLOW CORE

มีคุณสมบัติพิเศษช่วยในการป้องกันอัคคีภัยเพราะเนื้อคอนกรีตเคลือบเหล็กมีความหนาพอเพียงสามารถทนอุณหภูมิความร้อน ได้นานนับชั่วโมง หากเกิดอัคคีภัยรุนแรงขึ้น ณ จุดใดก็จะเกิดความเสียหายเฉพาะจุดไม่เสียหายไปถึงส่วนโครงสร้างพื้นข้างเคียง

CONSTRUCTION TECHNIQUE

slide4

พื้นสำเร็จรูปชนิด HOLLOW CORE

มีรูกลวงขนาดใหญ่สามารถใช้ประโยชน์ในการเดินสายไฟฟ้า ท่อน้ำ หรือใช้เป็นรูระบายอากาศ ได้อย่างดีอีกด้วย นอกจากนี้ลักษณะโครงสร้างแผ่นพื้นมีผิวบนและผิวล่างบาง ช่วยให้การดัดแปลง เจาะ สกัด เปิดช่องคอนกรีตตัน ทำได้ง่าย สะดวก และรวดเร็ว

CONSTRUCTION TECHNIQUE

slide5

พื้นสำเร็จรูปชนิด HOLLOW CORE

การเตรียมการทำงานหน้างาน

1. การหล่อเสาของอาคาร2. การจัดเตรียมสถานที่กองสะสม3. การเตรียมคานรองรับแผ่นพื้น HOLLOW CORE4. คานที่ประกบด้านข้างของแผ่นพื้น5. ขั้นตอนการวางพื้นสำเร็จรูป HOLLOW CORE6. การยาร่อง (GROUTING) ทำโดยผู้ก่อสร้าง และขั้นตอนการยาร่อง7. การวางเหล็กตะแกรง8. การเทคอนกรีตทับหน้า (Concrete Topping) และข้อแนะนำในการเทคอนกรีตทับหน้า

CONSTRUCTION TECHNIQUE

slide6

พื้นสำเร็จรูปชนิด HOLLOW CORE

1. การหล่อเสาของอาคาร

CONSTRUCTION TECHNIQUE

slide7

พื้นสำเร็จรูปชนิด HOLLOW CORE

2. การจัดเตรียมสถานที่กองสะสม

CONSTRUCTION TECHNIQUE

slide8

พื้นสำเร็จรูปชนิด HOLLOW CORE

3. การเตรียมคานรองรับแผ่นพื้น HOLLOW CORE

CONSTRUCTION TECHNIQUE

slide9

พื้นสำเร็จรูปชนิด HOLLOW CORE

4. คานที่ประกบด้านข้างของแผ่นพื้น

CONSTRUCTION TECHNIQUE

slide10

พื้นสำเร็จรูปชนิด HOLLOW CORE

5. ขั้นตอนการวางพื้นสำเร็จรูป Hollow Core

1. เมื่อจะเข้าทำการวางแผ่นพื้นสำเร็จรูปผู้ก่อสร้างควรที่จะเช็คและตรวจสอบปรับระดับหลังคาน ที่จะวางแผ่นพื้นให้ได้ระดับและสะอาดเรียบร้อยเสียก่อน เพื่อจะวางแผ่นพื้นได้สะดวกรวดเร็วและเพื่อป้องกันการแตกร้าวของแผ่นพื้นด้วย2. นำแผ่นพื้นสำเร็จรูปมาจัดวางเรียงชิดกันโดยตลอดตามแบบที่ระบุไว้ และถ้ามีเชียร์คี (Shear key) ควรจะเชื่อมก่อน ต่อจากนั้นควรยาร่อง รอยต่อระหว่างแผ่นพื้นทันที เพราะหากปล่อยทิ้งไว้อาจมีเศษวัสดุ ตกลงในร่อง ซึ่งยุ่งยากต่อการเก็บขึ้นภายหลัง

CONSTRUCTION TECHNIQUE

slide11

พื้นสำเร็จรูปชนิด HOLLOW CORE

5. ขั้นตอนการวางพื้นสำเร็จรูป Hollow Core

3. ผูกเหล็กตะแกรงขนาด 6 มม.เป็นตะแกรงระยะห่าง # 0.20 ม. ที่ส่วนบนแล้วเทคอนกรีตทับหน้า (Topping) หนามตามที่แบบกำหนด ใช้อัตราส่วน 1:2:4 โดยปริมาตรและให้มีกำลังอัดประลัยไม่น้อยกว่า 210 กก/ซม2 แล้วปาดหน้าให้เรียบหรือขูดสากหากจะปูกระเบื้อง 4. หลังจากเทคอนกรีตทับหน้าแล้ว ควรบ่มน้ำหรือบ่มวิธีอื่น ๆ ต่อไปอย่างน้อย 24 ชม.

CONSTRUCTION TECHNIQUE

slide12

พื้นสำเร็จรูปชนิด HOLLOW CORE

6. การยาร่อง (Grouting)

1. ทำความสะอาดร่องและเก็บเศษวัสดุอื่น ๆ ออกจากร่อง2. ราดน้ำลงในร่อง เพื่อให้ร่องเปียกและสะอาด3. กรอก Mortar ลงในร่องและใช้เกียงแทงให้เต็มร่องแล้วปาดปากร่องให้เรียบ ในขณะเดียวกันควรมีช่างแต่งรอยต่อด้านใต้แผ่นพื้น Mortar ที่ยังเปียกอยู่จะสะดวก รวดเร็ว และสวยงามกว่าการทำหลังจาก Mortar แข็งตัวแล้ว4. ในกรณีที่เป็นพื้นชั้นดาดฟ้าควรทำการยาร่องนำหน้า ก่อนการเทคอนกรีตทับหน้าไม่เกิน 30 นาที ทั้งนี้เพื่อให้ Mortar เป็นเนื้อเดียวกับคอนกรีตทับหน้า ซึ่งจะช่วยกันน้ำ ซึมผ่านร่องได้ดีขึ้น

CONSTRUCTION TECHNIQUE

slide13

พื้นสำเร็จรูปชนิด HOLLOW CORE

7. การวางเหล็กตะแกรง

เมื่อทำการจัดวางแผ่นพื้นสำเร็จรูปและทำการยาแนวร่องระหว่างแผ่นพื้นด้วย Mortar แล้วเสร็จ ควรปัดกวาดเศษวัสดุที่อยู่บนพื้นออกให้หมด แล้วจึงจัดวางเหล็กตะแกรงและเหล็กเสริมพิเศษอื่นใดที่กำหนดไว้ ก่อนทำการเทคอนกรีตทับหน้า

CONSTRUCTION TECHNIQUE

slide14

พื้นสำเร็จรูปชนิด HOLLOW CORE

8. การเทคอนกรีตทับหน้า (Concrete Topping)

CONSTRUCTION TECHNIQUE

เมื่อทำการจัดวางเหล็กตะแกรงเสร็จเรียบร้อยตามรูปแบบที่กำหนดไว้แล้ว ให้ทำความสะอาดแผ่นพื้นอีกครั้งโดยการฉีดน้ำ เพื่อล้างเศษวัสดุต่าง ๆ อีกครั้ง จากนั้นให้เทคอนกรีตทับหน้าหนาตามแบบกำหนด

slide15

พื้นสำเร็จรูปชนิด HOLLOW CORE

ข้อแนะนำในการเทคอนกรีตทับหน้าพื้นหลังคาหรือดาดฟ้า

- คอนกรีตทับหน้าควรเทให้หนากว่าปกติ ส่วนที่บางที่สุดไม่ควรน้อยกว่า 5 ซม. และผสมน้ำยากันซึม ควรใช้ SLUMP ต่ำเพื่อลดการแตกร้าวจากการหดตัวของผิวคอนกรีต

- เหล็กเสริมในคอนกรีตทับหน้าควรถี่ขึ้นและระมัดระวังในการวางตำแหน่งเหล็กเสริมกันแตกให้ใกล้ผิวบนมากที่สุด (ระยะห่างจากเหล็กถึงผิวบนไม่ควรเกิน 2 ซม.) เพราะอุณหภูมิเปลี่ยนแปลงมากที่สุดคือบริเวณผิวบน

CONSTRUCTION TECHNIQUE

slide16

พื้นสำเร็จรูปชนิด HOLLOW CORE

ข้อแนะนำในการเทคอนกรีตทับหน้าพื้นหลังคาหรือดาดฟ้า

- ควรยาร่อง Mortar ให้เต็มล่วงหน้าก่อนเทคอนกรีตทับหน้าไม่เกิน 30 นาที (ไม่ควรใช้วิธีเทคอนกรีตทับหน้าแล้วให้ไหลลงไป)

- ต้องปรับความลาดเอียง (Slope) ให้ดีอย่าให้น้ำขังได้

- ควรบ่มคอนกรีตอยู่ตลอดเวลา ประมาณ 7 วัน

CONSTRUCTION TECHNIQUE

slide17

พื้นสำเร็จรูปชนิด HOLLOW CORE

ลักษณะการเปิดช่องกว้างเต็มแผ่น

CONSTRUCTION TECHNIQUE

slide18

พื้นสำเร็จรูปชนิด HOLLOW CORE

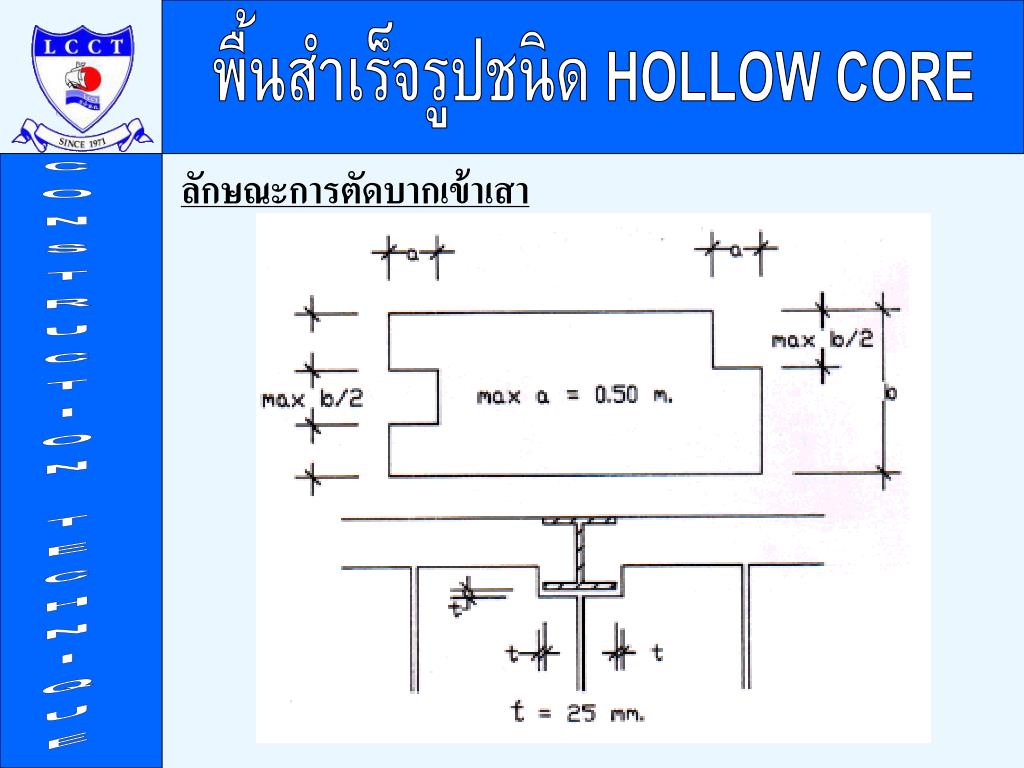

ลักษณะการตัดบากเข้าเสา

CONSTRUCTION TECHNIQUE

slide19

พื้นสำเร็จรูปชนิด HOLLOW CORE

ลักษณะการตัดเฉียง

CONSTRUCTION TECHNIQUE

slide20

พื้นสำเร็จรูปชนิด HOLLOW CORE

ลักษณะการเปิดช่อง (Opening)

CONSTRUCTION TECHNIQUE

slide21

พื้นสำเร็จรูปชนิด HOLLOW CORE

ลักษณะการเปิดช่อง (Opening)

CONSTRUCTION TECHNIQUE

การเปิดช่องย่อมทำให้แผ่นพื้นสูญเสียความสามารถด้านใดด้านหนึ่ง ดังนั้นจึงควรปรึกษาบริษัทผู้ผลิตเสียก่อน

slide22

พื้นสำเร็จรูปชนิด HOLLOW CORE

ลักษณะการกองสต๊อก

CONSTRUCTION TECHNIQUE

ข.จำนวนชั้นที่กองต้องไม่เกินรวมความยาวแผ่นทั้งกอง = 40 ม.ทั้งนี้ขึ้นอยู่กับลักษณะพื้นดินและขนาดของหมอน

ก.ตำแหน่งหมอนต้องตรงกัน
