Presentation Transcript
otomata teor s

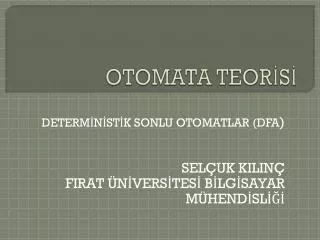

OTOMATA TEORİSİ

DETERMİNİSTİK SONLU OTOMATLAR (DFA)

SELÇUK KILINÇ

FIRAT ÜNİVERSİTESİ BİLGİSAYAR MÜHENDİSLİĞİ

rete ler ve taniyicilar
ÜRETEÇLER VE TANIYICILAR

Biçimsel bir dili ifade etmenin bir yolu düzgün deyimlerdir.

- Dizgi üreteci, dile uygun dizgiler üretir.

DFA, bir dili ifade etmenin diğer bir yoludur.

- Dizgi tanıyıcı, verilen bir dizginin dile ait olup olmadığını belirler.

dfa rne i 1
DFA örneği-1

DFA örneği

dfa rne i 2
DFA örneği-2

{a,b} alfabesinde tam iki tane a içeren dizgileri tanıyan DFA

dfa rne i 21
DFA örneği-2

{a,b} alfabesinde tam iki tane a içeren dizgileri tanıyan DFA

dfa rne i 3
DFA örneği-3

{a,b} alfabesinde uzunluğu 3 olan dizgileri tanıyan DFA

dfa rne i 31
DFA örneği-3

{a,b} alfabesinde uzunluğu 3 olan dizgileri tanıyan DFA

dfa bile enleri
DFA bileşenleri

DFA nelerden meydana gelmiştir?

dfa bile enleri1
DFA bileşenleri

DFA nelerden meydana gelmiştir?

Durumlar

dfa bile enleri2
DFA bileşenleri

DFA nelerden meydana gelmiştir?

Alfabe

dfa bile enleri3
DFA bileşenleri

DFA nelerden meydana gelmiştir?

Geçişler

dfa bile enleri4
DFA bileşenleri

DFA nelerden meydana gelmiştir?

Başlangıç durumu

dfa bile enleri5
DFA bileşenleri

DFA nelerden meydana gelmiştir?

Son durum(lar) (son durum sayısı > 1 olabilir)

dfa tan m
DFA tanımı

Bir DFA bir beşliden oluşmuştur.

M = (K,∑, δ, s, F)

K=Durumlar kümesi

∑=Alfabe

δ = Geçiş fonksiyonu δ : (K,∑) K

s = Başlangıç durumu ( s  K )

F = Son durumlar ( F  K )

dfa ile e lenme vakti
DFA ile eğlenme vakti!

{0,1} alfabesinde, 1001 alt dizgisini içeren dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti1
DFA ile eğlenme vakti!

{0,1} alfabesinde, 1001 alt dizgisini içeren dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti2
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile biten dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti3
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile biten dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti4
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile başlayan dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti5
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile başlayan dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti6
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile başlayan veya 111 ile biten dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti7
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile başlayan veya 111 ile biten dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti8
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile başlayan ve 111 ile biten dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti9
DFA ile eğlenme vakti!

{0,1} alfabesinde, 111 ile başlayan ve 111 ile biten dizgileri tanıyan DFA yaratın.

dfa ile e lenme vakti10
DFA ile eğlenme vakti!

{0,1} alfabesinde, 1001 ve 0110 alt dizgilerini içeren dizgilerini tanıyan DFA yaratın.

dfa ile e lenme vakti11
DFA ile eğlenme vakti!

{0,1} alfabesinde, 1001 ve 0110 alt dizgilerini içeren dizgilerini tanıyan DFA yaratın.

dfa ile e lenme vakti12
DFA ile eğlenme vakti!

{a,b} alfabesinde, başlangıç ve bitiş harfleri aynı olan dizgileri tanıyan DFA oluşturun.

dfa ile e lenme vakti13
DFA ile eğlenme vakti!

{a,b} alfabesinde, başlangıç ve bitiş harfleri aynı olan dizgileri tanıyan DFA oluşturun.

neden dfa
Neden DFA?

Neden bu makineler “Deterministik Sonlu Otomatlar” olarak ifade edilir?

1-) Deterministik; her durumdan her giriş simgesi ile bir ve yalnız bir duruma geçilir. Herhangi bir belirsizlik yok.

2-) Sonlu; bütün DFA’lar sonlu sayıda durumdan oluşur.

3-)Otomat; makine anlamına geliyor.
