第一节手机的主要性能指标

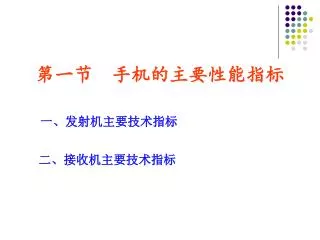

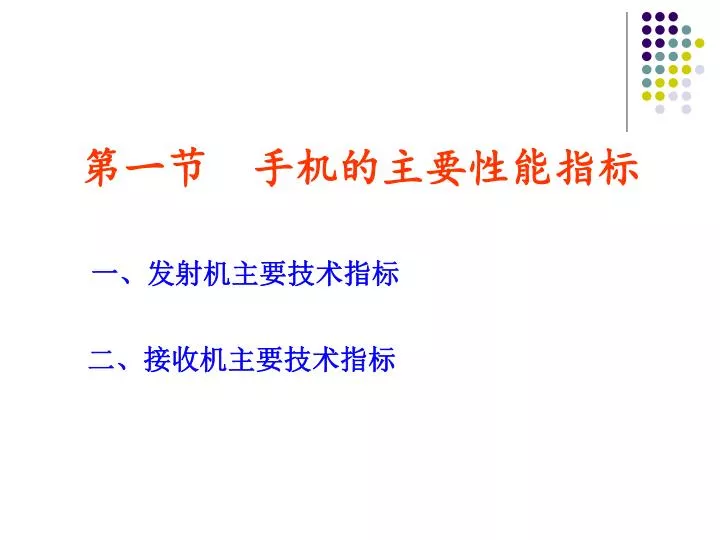

第一节手机的主要性能指标 一、发射机主要技术指标二、接收机主要技术指标

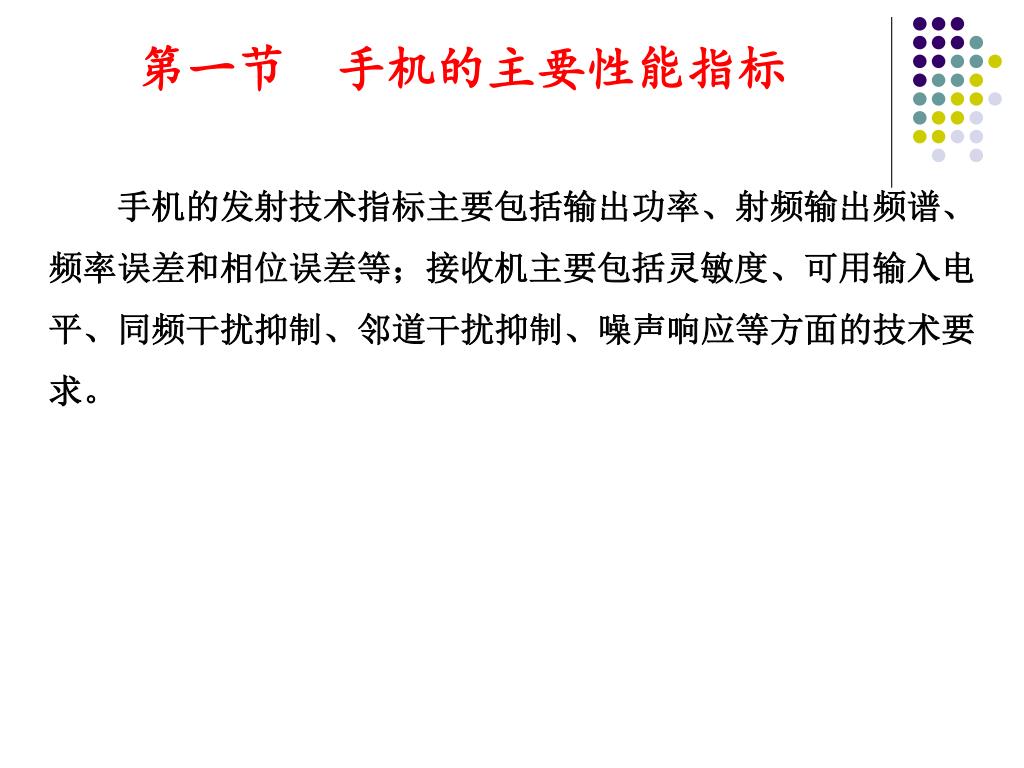

第一节手机的主要性能指标 　　手机的发射技术指标主要包括输出功率、射频输出频谱、频率误差和相位误差等；接收机主要包括灵敏度、可用输入电平、同频干扰抑制、邻道干扰抑制、噪声响应等方面的技术要求。

一、发射机主要技术指标 第一节手机的主要性能指标 1．发射机输出功率又称峰值功率，是指时分多址（TDMA）脉冲中间有用部分的平均功率。根据峰值功率的不同分为5 个类别，见表。手机具有自适应功率控制的能力，功率控制级共分 16 级。

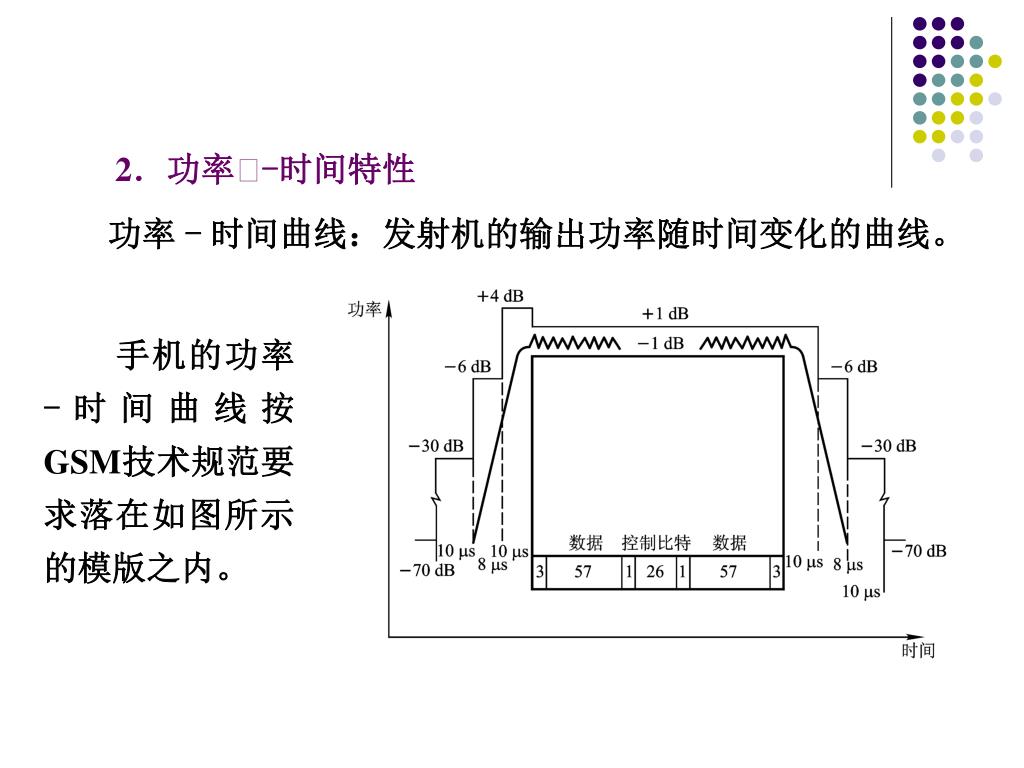

2．功率-时间特性 　功率-时间曲线：发射机的输出功率随时间变化的曲线。　　手机的功率-时间曲线按GSM技术规范要求落在如图所示的模版之内。

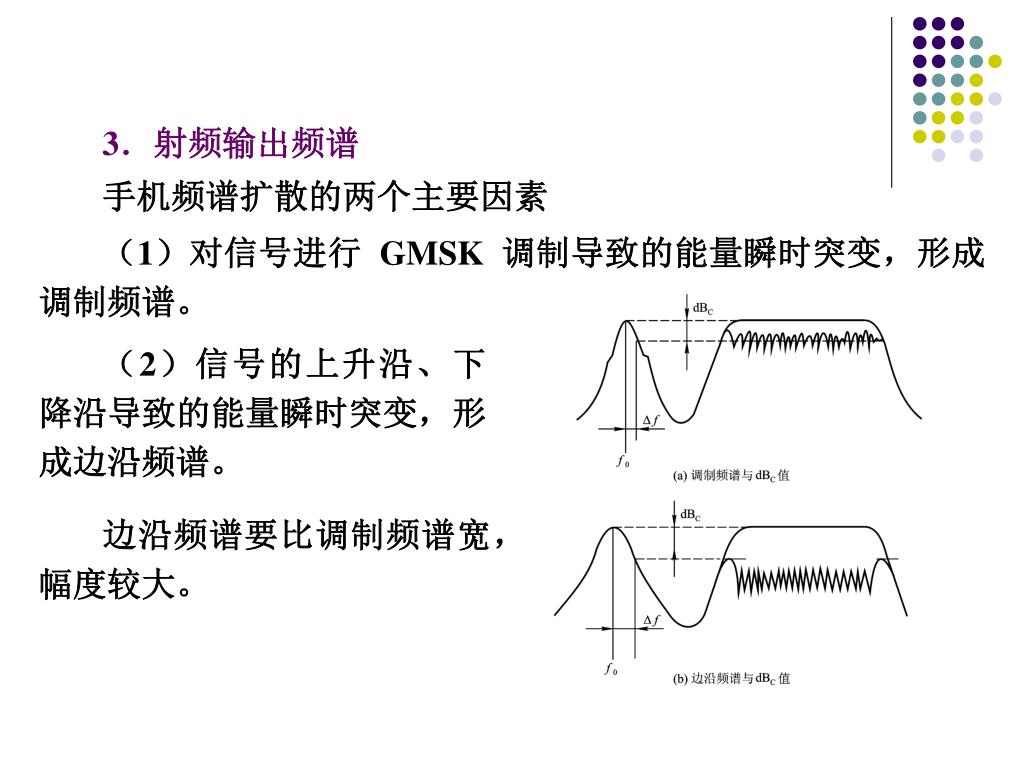

3．射频输出频谱 手机频谱扩散的两个主要因素（1）对信号进行 GMSK 调制导致的能量瞬时突变，形成调制频谱。（2）信号的上升沿、下降沿导致的能量瞬时突变，形成边沿频谱。边沿频谱要比调制频谱宽，幅度较大。

4．频率误差和相位误差 　　频率误差：发射信号的实际频率与信道的标称频率之间的差值。　相位误差：发射信号的相位与理论上最好信号的相位之差。　测量发射信号的频率误差和相位误差可检验发射机发射信号的质量。

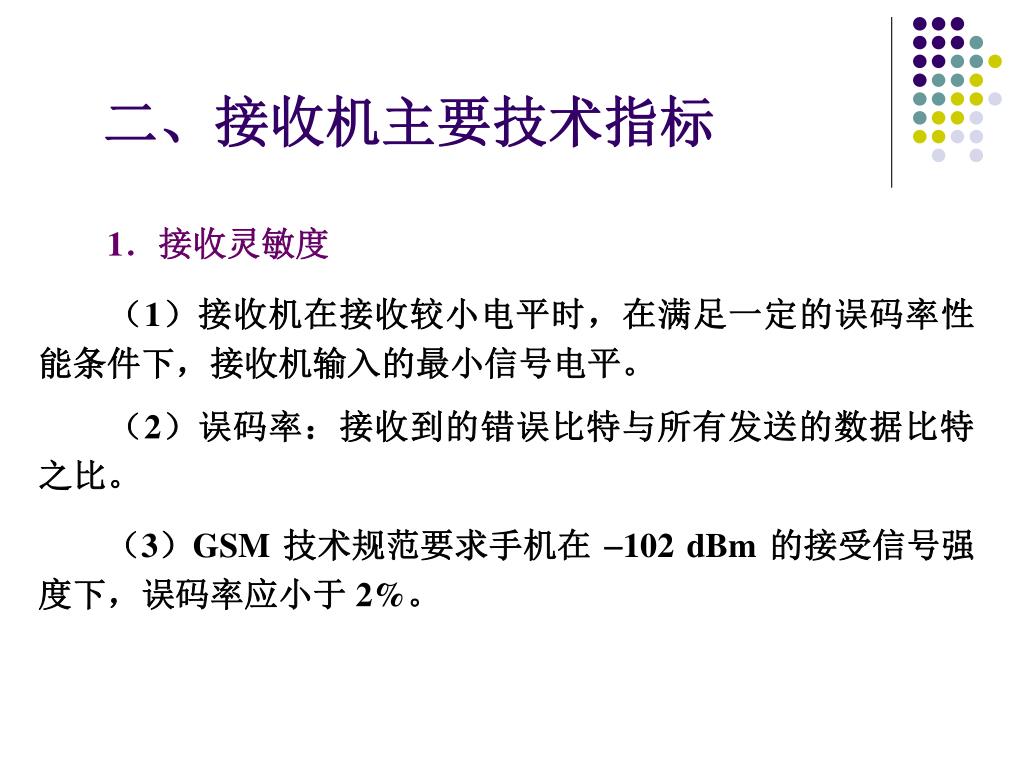

二、接收机主要技术指标 1．接收灵敏度　　（1）接收机在接收较小电平时，在满足一定的误码率性能条件下，接收机输入的最小信号电平。　　（2）误码率：接收到的错误比特与所有发送的数据比特之比。　　（3）GSM 技术规范要求手机在 102 dBm 的接受信号强度下，误码率应小于 2%。

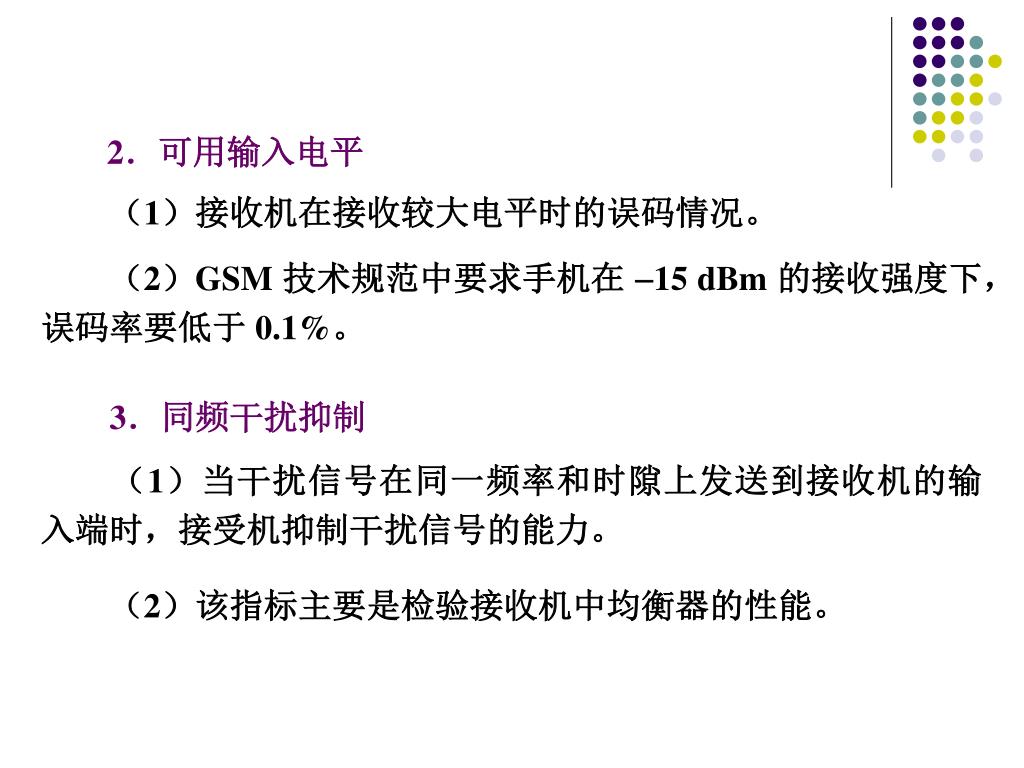

2．可用输入电平 　　（1）接收机在接收较大电平时的误码情况。　　（2）GSM 技术规范中要求手机在 15 dBm 的接收强度下，误码率要低于 0.1%。 3．同频干扰抑制　　（1）当干扰信号在同一频率和时隙上发送到接收机的输入端时，接受机抑制干扰信号的能力。　　（2）该指标主要是检验接收机中均衡器的性能。

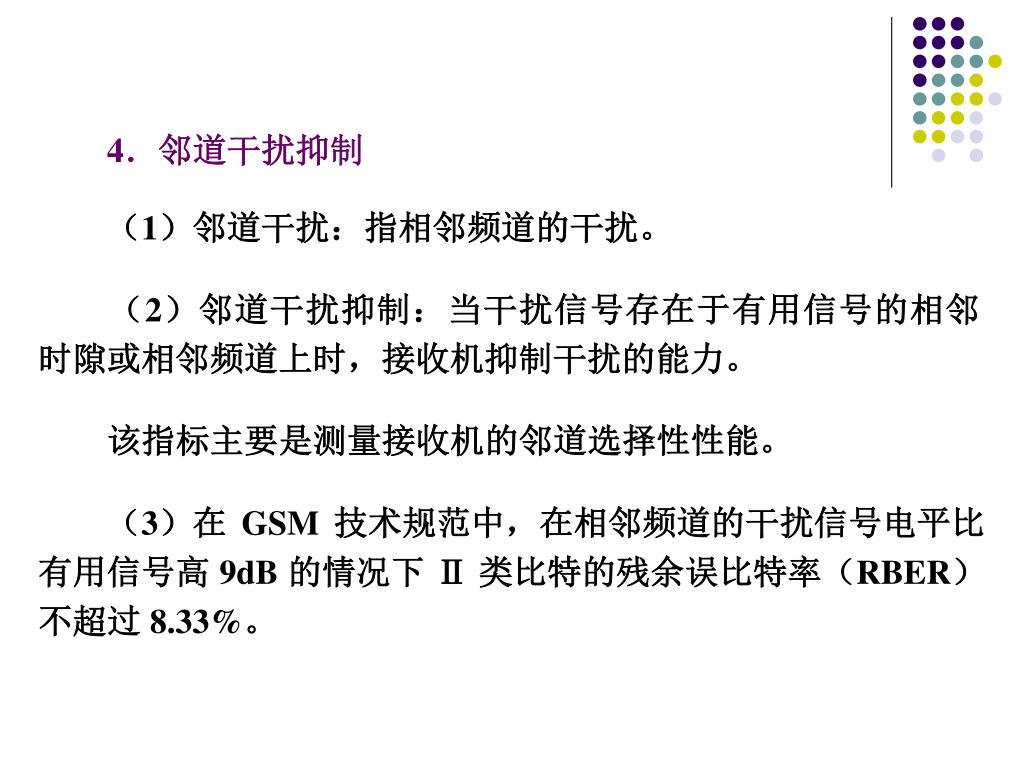

4．邻道干扰抑制 　　（1）邻道干扰：指相邻频道的干扰。　　（2）邻道干扰抑制：当干扰信号存在于有用信号的相邻时隙或相邻频道上时，接收机抑制干扰的能力。　　该指标主要是测量接收机的邻道选择性性能。　　（3）在 GSM 技术规范中，在相邻频道的干扰信号电平比有用信号高 9dB 的情况下 Ⅱ 类比特的残余误比特率（RBER）不超过 8.33%。

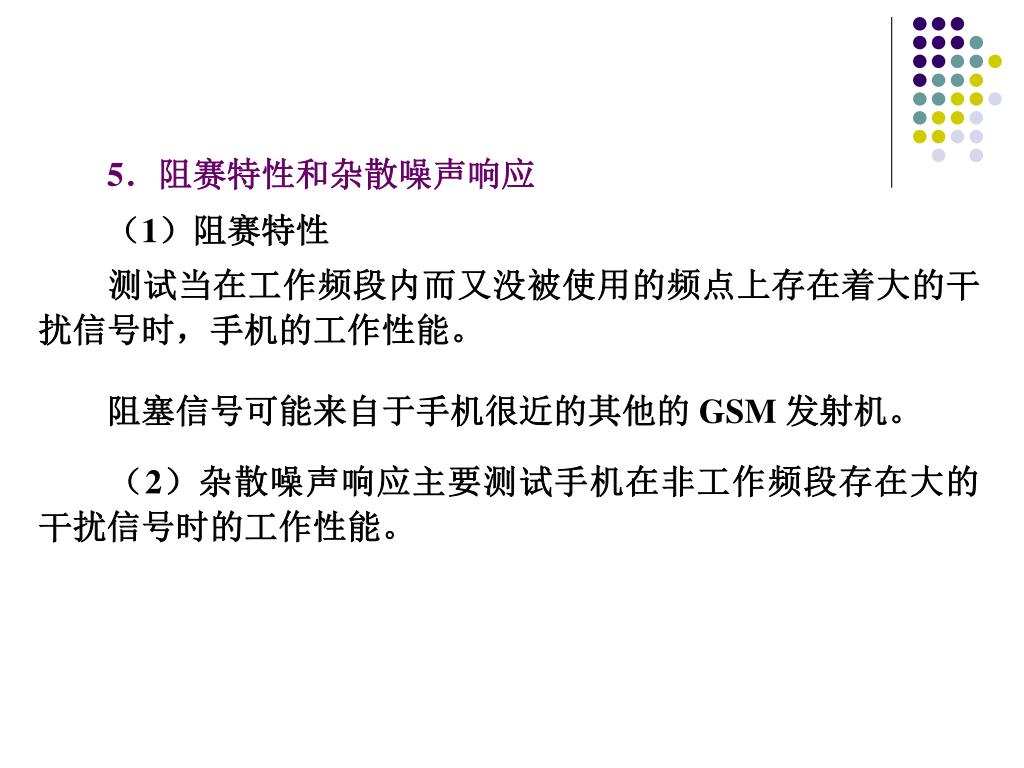

5．阻赛特性和杂散噪声响应 　　（1）阻赛特性　　测试当在工作频段内而又没被使用的频点上存在着大的干扰信号时，手机的工作性能。　　阻塞信号可能来自于手机很近的其他的 GSM 发射机。　　（2）杂散噪声响应主要测试手机在非工作频段存在大的干扰信号时的工作性能。

　　（3）非 GSM 频带的干扰信号可能从 100 kHz 直到 12.75 GHz。　　（4）测试方法　　测试阻赛特性和杂散噪声响应时，将一个频率从 100 kHz调到 12.75 GHz，以 200 kHz 为步级的无用信号与有用信号同时输入到接收机，监测接收机的误码率，确保其降低不超过一定限度。　　（5）GSM 技术规范要求Ⅱ类比特的残余误比特率应不超过 2.439%。
