elsa insan hanifa s pd

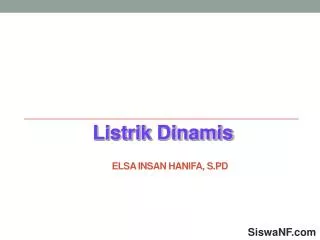

Elsa InsanHanifa, S.Pd

ListrikDinamis

SiswaNF.com

menentukan arus listrik dan arus elektron

Klik

Klik

Klik

Menentukan arus listrik dan arus elektron.

Arah arus listrik

Arahelektron

Arus lisrik adalah aliran muatan positif dari potensial tinggi ke potensial rendah

Aruselektronadalahaliranelektrondaripotensialrendahkepotensialtinggi

menentukan syarat arus listrik dapat mengalir pada suatu rangkaian

Klik

Klik

Klik

Klik

Klik

Menentukansyarataruslistrikdapatmengalirpadasuaturangkaian

RangkaianTertutup

Rangkaian Terbuka

  • MengapaLampumati ?
  • MengapaLampumenyala ?

Dalamrangkaianapa agar Aruslistrikdapatmengalir ?

kuat arus listrik

Klik

Klik

Klik

Klik

Klik

Klik

KuatArusListrik

Kuat arus listrik adalah banyaknya muatan

yang mengalir pada penghantar tiap detik.

I = Kuataruslistrik ( Ampere )

Q = muatan ( Coulomb )

t = waktu ( secon )

Satu Ampere didefinisikansebagaimuatanlistriksebesar 1 coulomb yang mengalirdalampenghantarselamasatusekon

1 A = 1 C/s

pengukuran kuat arus listrik

1 0 A

-5 0 10 20 30 40 50

Klik

Klik

Klik

Klik

-10 0 20 40 60 80 100

5 A

A

A

1 A

100 m A

PengukuranKuataruslistrik

Amperemeteradalahalat yang digunakanuntukmengukurkuataruslistrik

PemasanganAmperemeterdalamrangkaianlistrikdisusunsecaraseri( tidakbercabang )

cara membaca amperemeter

Klik

Klik

Klik

34

X 1

= 0,34 A

100

1 0 A

-5 0 10 20 30 40 50

-10 0 20 40 60 80 100

5 A

A

1 A

100 m A

Cara membacaAmperemeter

skala maksimum

skala yang ditunjuk jarum

skala batas ukur

Nilai yang ditunjuk jarum

x Batas ukur

Nilai yang terukur =

Nilai maksimum

contoh

Klik

Contoh
  • Sebuah akumulator pada kutub-kutubnya dihubungkan pada terminal lampu jika kuat arus yang mengalir pada lampu 0,5 A dan lampu dinyalakan selama 2 menit berapakah muatan listrik yang telah melewati lampu ?

Diketahui

I = ……………… A

t = ……………… s

Jawab

Q = ………… x …………….

= ………….x …………….

= …………………………. C

beda potensial
Beda Potensial

Definisi Beda potensiallistrik

Energi yang diperlukanuntukmemindahmuatanlistriktiapsatuanmuatan

V = Beda Potensial ( Volt )

W = Energi ( Joule )

Q = Muatan ( Coulomb )

1 Volt = 1J/C

Satu volt didefinisikanuntukmemindahmuatanlistriksebesar 1 Coulumbmemerlukanenergisebesar 1 Joule.

contoh1

Klik

Contoh
  • Sebuah baterai memiliki beda potensial sebesar 1,5 volt jika baterai digunakan untuk menyalakan lampu maka sejumlah 50 coulomb muatan listrik yang melewati lampu. Berapakah besar energi yang dikeluarkan baterai

Diketahui

V = ………………… Jawab

Q = …………………. W = ………….. X ……………..

Ditanya = ………….. X ……………..

W = ? = ………………… J

slide10

Hukum Ohm

  • Hubungan Kuat Arus dan Tegangan

Kuat arus listrikyang terjadi pada suatu penghantar berbanding lurus dengan beda potensial atau tegangan kedua ujung penghantar.

atau

Grafik perbandingan V-I pada hukum Ohm

slide11

Hambatan

Hambatan suatu penghantar sebanding dengan panjang penghan-tar dan berbanding terbalik dengan luas penampangnya.

  • Keterangan:
  • R = hambatan peghantar ()
  • = hambatan jenis (m)

l = panjang penghantar (m)

A = luas penampang (m2)

slide12

Rangkaian Hambatan

  • Rangkaian Seri

Hambatan satu dengan hambatan lainnya disu-sun secara berurutan.

Besar hambatan pengganti dihitung dengan menggunakan rumus,

slide13

Rangkaian Paralel

  • Hambatan satu dengan hambatan lainnya disusun secara berdampingan.
  • Tiap hambatan bertemu pada satu titik percabangan.

Besar hambatan pengganti dihitung dengan menggunakan rumus,

slide14

Hukum Kirchoff

  • Hukum I Kirchoff

jumlah arus masuk = jumlah arus keluar

atau

slide15

Hukum I Kirchoff

Pada rangkaian tertutup, jumlah aljabar ggl sumber arus dengan penurunan potensial, sama dengan nol.

slide16

Ketentuan perumusan hk. Kirchoff II:

  • Semua hambatan dihitung positif.
  • E bernilai positif jika
  • E bernilai negatif jika
  • Arus yang searah dengan penelusuran lup dihitung positif, sedangkan yang berlawanan dihitung negatif.
  • Jika hasil akhir perhitungan kuat arus bernilai negatif maka kuat arus yang sebenarnya merupakan kebalikan dari arah yang ditetapkan.
slide17

KuatArusListrikpadaRangkaianSederhana

Dalam rangkaian hanya terdapat satu buah sumber arus, maka:

Sehingga besarnya kuat arus dirumuskan dengan,

slide18

KuatArusListrikpadaRangkaianTertutup

Misal, arah arus dan penelusuran loop searah dengan jarum jam, sesuai dengan hukum Kirchoff II maka:

slide19

Dalam rangkaian, amperemeter dilambangkan dengan simbol

  • Alat Ukur Listrik
  • Amperemeter
  • Berfungsi untuk mengukur besarnya arus listrik.
  • Dipasang seri dalam rangkaian.
slide20

Dalam rangkaian, voltmeter dilambangkan dengan simbol

  • Voltmeter
  • Berfungsi untuk mengukur besarnya tegangan dalam rangkaian listrik.
  • Dipasang paralel dalam rangkaian.
slide21

Multimeter

  • Dapat berfungsi sebagai voltmeter, amperemeter, dan ohmeter.
  • Pada multimeter analog, besar simpangan jarum sebanding dengan besar satuan (voltage, kuat arus, atau nilai hambatan) yang sedang diukur.
slide22

Daya Listrik

  • Pengertian Daya Listrik

Daya, adalah besar usaha atau energi listrik per satuan waktu.

slide23

Daya pada Alat-Alat Listrik

Misalnya, pada sebuah lampu bertuliskan 40W/220V, hal ini berarti menunjukkan:

  • Pada tegangan 220 V, lampu membutuhkan daya sebesar 40 watt atau 40 joule per sekon.
  • Dalam satu jam, lampu menggunakan energi listrik sebesar:
  • Pemakaiandayadiukuroleh kWh-meter diukurdalamsatuan kWh
slide24

Jikalampudipasangpadateganganselain 220 V, misalnyapadategangan 110 V, makadaya yang diseraplampuadalahsebagaiberikut.

Jadi, fungsi lampu tidak maksimal pada tegangan yang lebih rendah daripada yang tertera pada lampu.

slide25

Penghematan Energi Listrik

  • Menggunakan peralatan listrik dengan daya kecil.
  • Mematikan peralatan listrik jika tidak digunakan.
  • Mengurangi lamanya pemakaian listrik.
  • Menggunakan alat listrik hemat energi.
