  1. 使用实现A口作为输入口、B口作为输出口

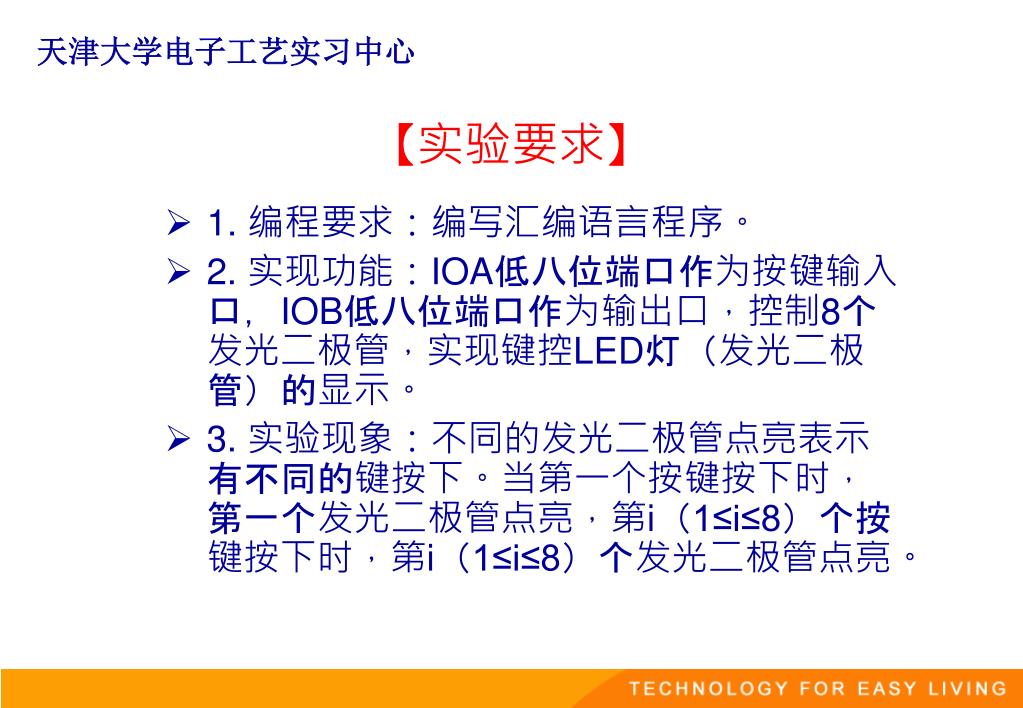

  2. 【实验要求】 • 1. 编程要求：编写汇编语言程序。 • 2. 实现功能：IOA低八位端口作为按键输入口，IOB低八位端口作为输出口，控制8个发光二极管，实现键控LED灯（发光二极管）的显示。 • 3. 实验现象：不同的发光二极管点亮表示有不同的键按下。当第一个按键按下时，第一个发光二极管点亮，第i（1≤i≤8）个按键按下时，第i（1≤i≤8）个发光二极管点亮。

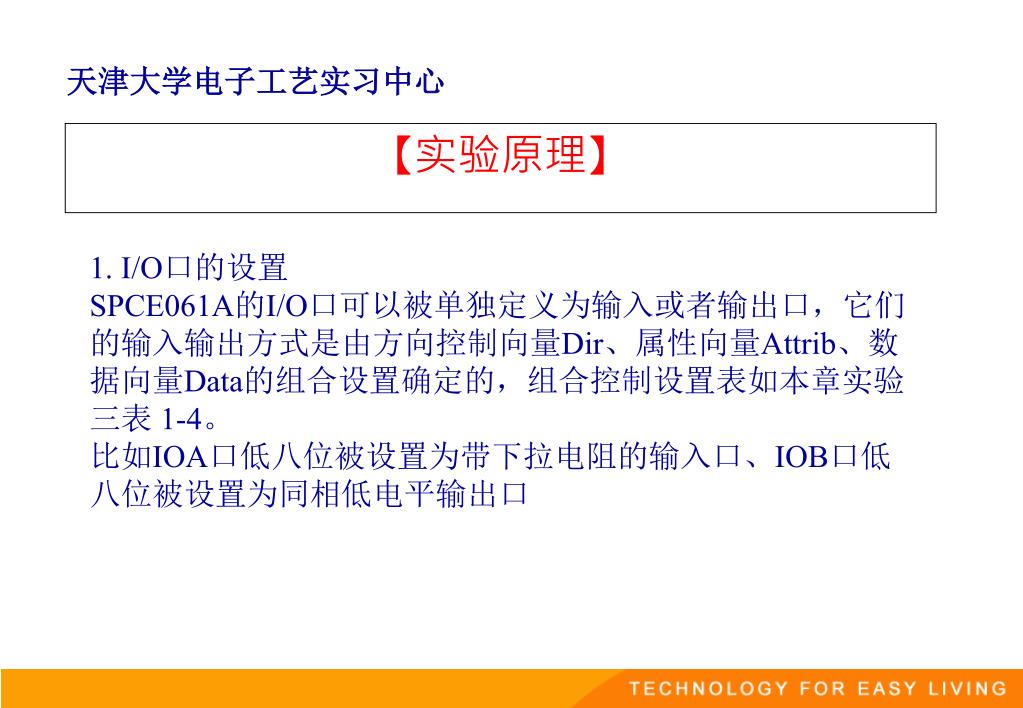

  3. 【实验原理】 1. I/O口的设置 SPCE061A的I/O口可以被单独定义为输入或者输出口，它们的输入输出方式是由方向控制向量Dir、属性向量Attrib、数据向量Data的组合设置确定的，组合控制设置表如本章实验三表 1-4。 比如IOA口低八位被设置为带下拉电阻的输入口、IOB口低八位被设置为同相低电平输出口

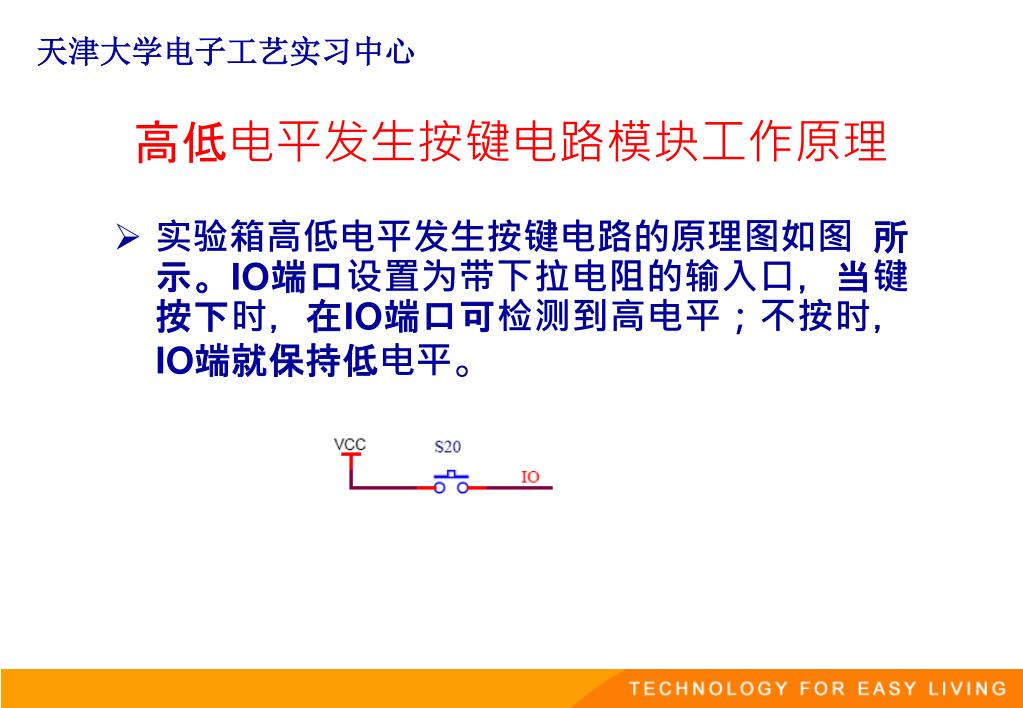

  4. 高低电平发生按键电路模块工作原理 • 实验箱高低电平发生按键电路的原理图如图 所示。IO端口设置为带下拉电阻的输入口，当键按下时，在IO端口可检测到高电平；不按时，IO端就保持低电平。

  5. 键盘程序流程图 键盘程序是利用延时的方法进行消抖处理的：先读取IOA口键值保存在寄存器，判断读回值是否为零，为零则表示没有键按下，返回零；非零则延时大约30ms后再次读取IOA口键值，比较两次读取的键值是否相同，如果相同则返回键值，否则返回零。

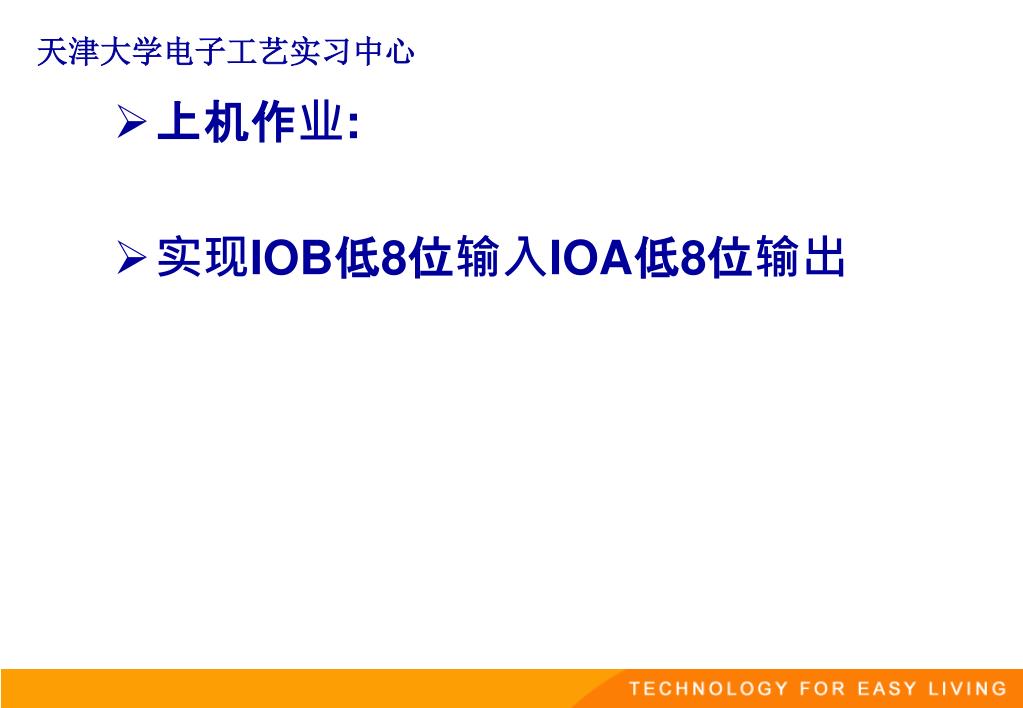

  6. 上机作业: • 实现IOB低8位输入IOA低8位输出
