1 / 23

營建再生資源產品市場分析及後端通路之探討

報告人 : 陳顯童 總經理 溪尾科技股份有限公司 溪尾環保股份有限公司 旭遠科技企業股份有限公司. 營建再生資源產品市場分析及後端通路之探討. 中華民國 99 年 6 月 29 日. 目錄. 一、 前言 二、 營建再生資源的來源及法源 三、 營建再生資源產品的產生 四、 再生資源產品性質特性 五、 再生資源產品市場的通路分析 六、 結論與建議 參考文獻. 前言. 營建再生資源產品可分為二大類，第一類為營建剩餘土石方，另一類則屬營建廢棄物混合物 。

topper
Download Presentation

營建再生資源產品市場分析及後端通路之探討

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 報告人: 陳顯童 總經理 溪尾科技股份有限公司 溪尾環保股份有限公司 旭遠科技企業股份有限公司 營建再生資源產品市場分析及後端通路之探討 中華民國 99 年 6 月 29 日 溪尾科技股份有限公司

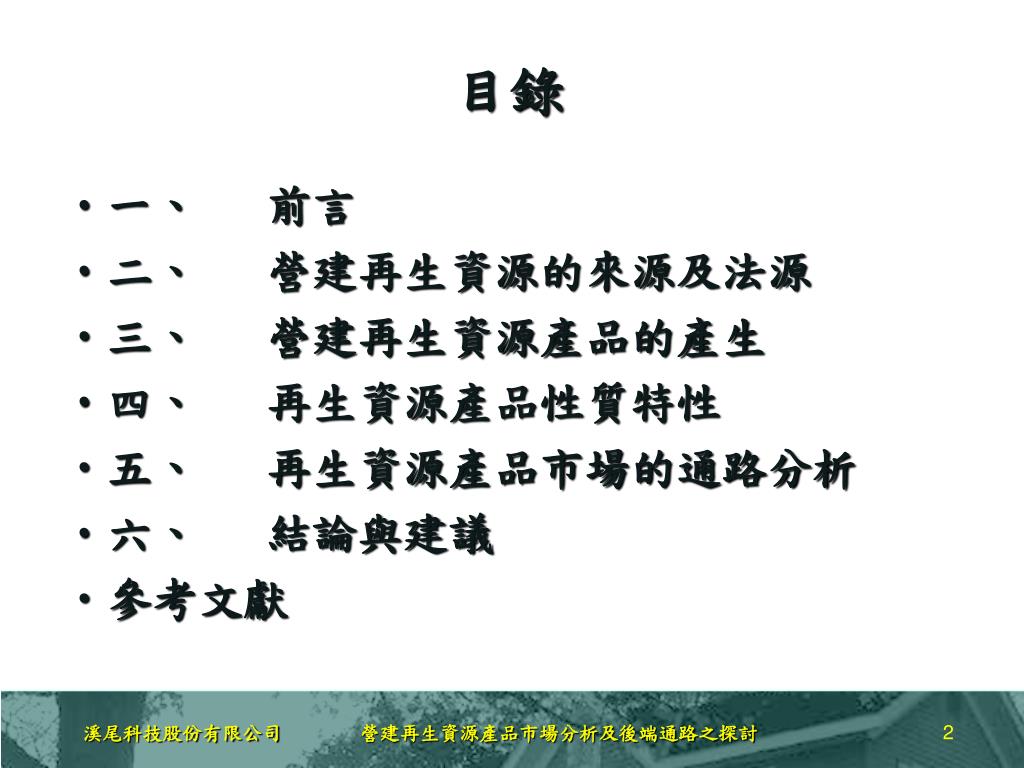

  2. 目錄 • 一、 前言 • 二、 營建再生資源的來源及法源 • 三、 營建再生資源產品的產生 • 四、 再生資源產品性質特性 • 五、 再生資源產品市場的通路分析 • 六、 結論與建議 • 參考文獻 溪尾科技股份有限公司

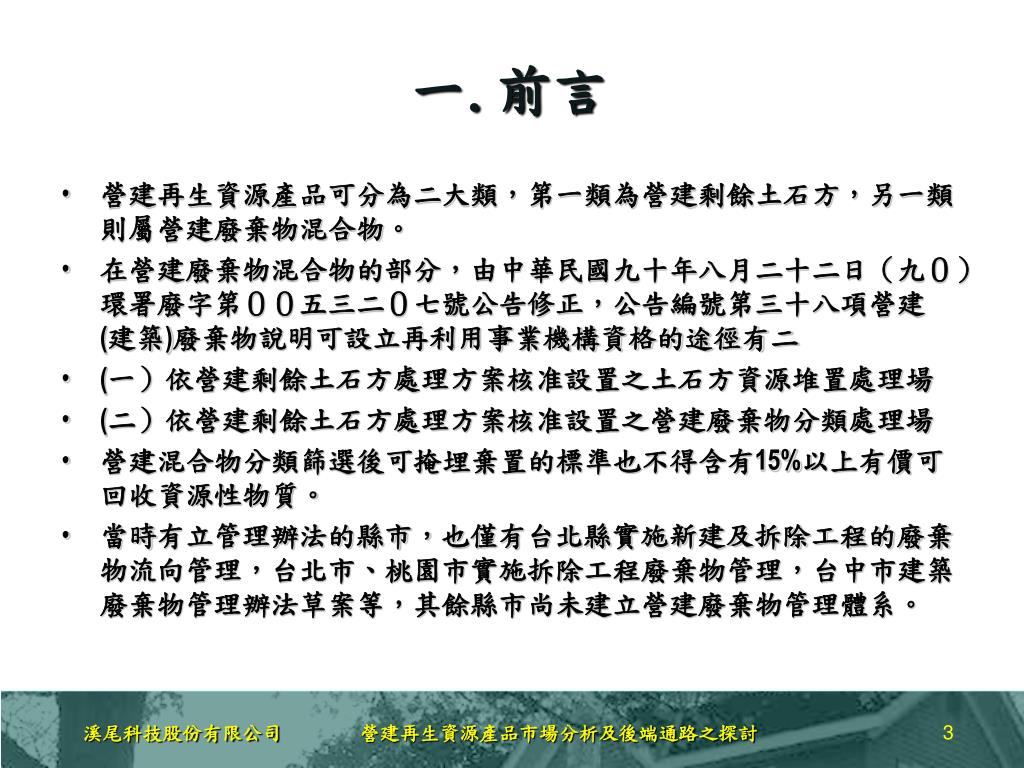

  3. 前言 • 營建再生資源產品可分為二大類，第一類為營建剩餘土石方，另一類則屬營建廢棄物混合物。 • 在營建廢棄物混合物的部分，由中華民國九十年八月二十二日（九０）環署廢字第００五三二０七號公告修正，公告編號第三十八項營建(建築)廢棄物說明可設立再利用事業機構資格的途徑有二 • (一）依營建剩餘土石方處理方案核准設置之土石方資源堆置處理場 • (二）依營建剩餘土石方處理方案核准設置之營建廢棄物分類處理場 • 營建混合物分類篩選後可掩埋棄置的標準也不得含有15%以上有價可回收資源性物質。 • 當時有立管理辦法的縣市，也僅有台北縣實施新建及拆除工程的廢棄物流向管理，台北市、桃園市實施拆除工程廢棄物管理，台中市建築廢棄物管理辦法草案等，其餘縣市尚未建立營建廢棄物管理體系。 溪尾科技股份有限公司

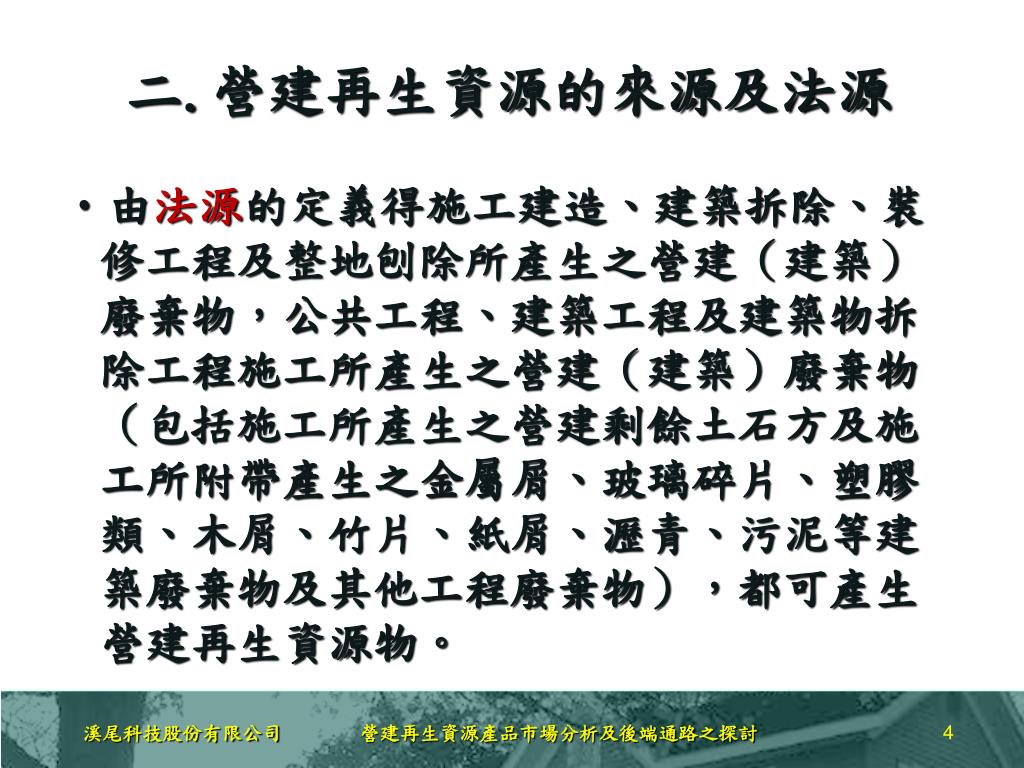

  4. 營建再生資源的來源及法源 • 由法源的定義得施工建造、建築拆除、裝修工程及整地刨除所產生之營建（建築）廢棄物，公共工程、建築工程及建築物拆除工程施工所產生之營建（建築）廢棄物（包括施工所產生之營建剩餘土石方及施工所附帶產生之金屬屑、玻璃碎片、塑膠類、木屑、竹片、紙屑、瀝青、污泥等建築廢棄物及其他工程廢棄物），都可產生營建再生資源物。 溪尾科技股份有限公司

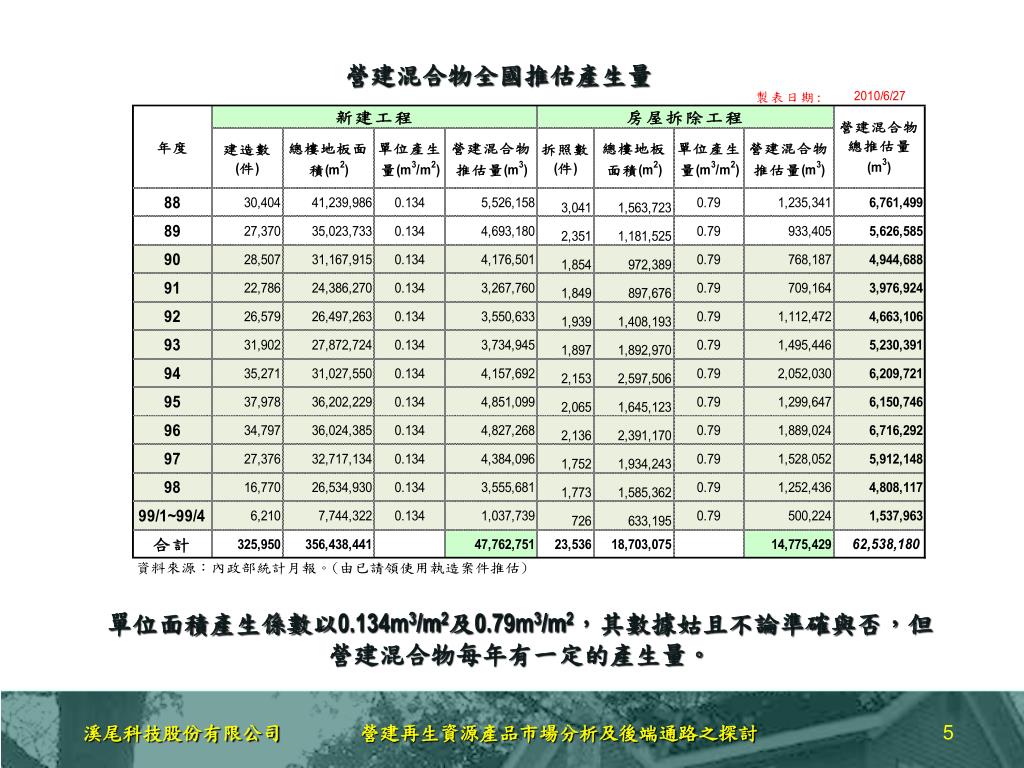

  5. 營建混合物全國推估產生量 單位面積產生係數以0.134m3/m2及0.79m3/m2，其數據姑且不論準確與否，但營建混合物每年有一定的產生量。 溪尾科技股份有限公司

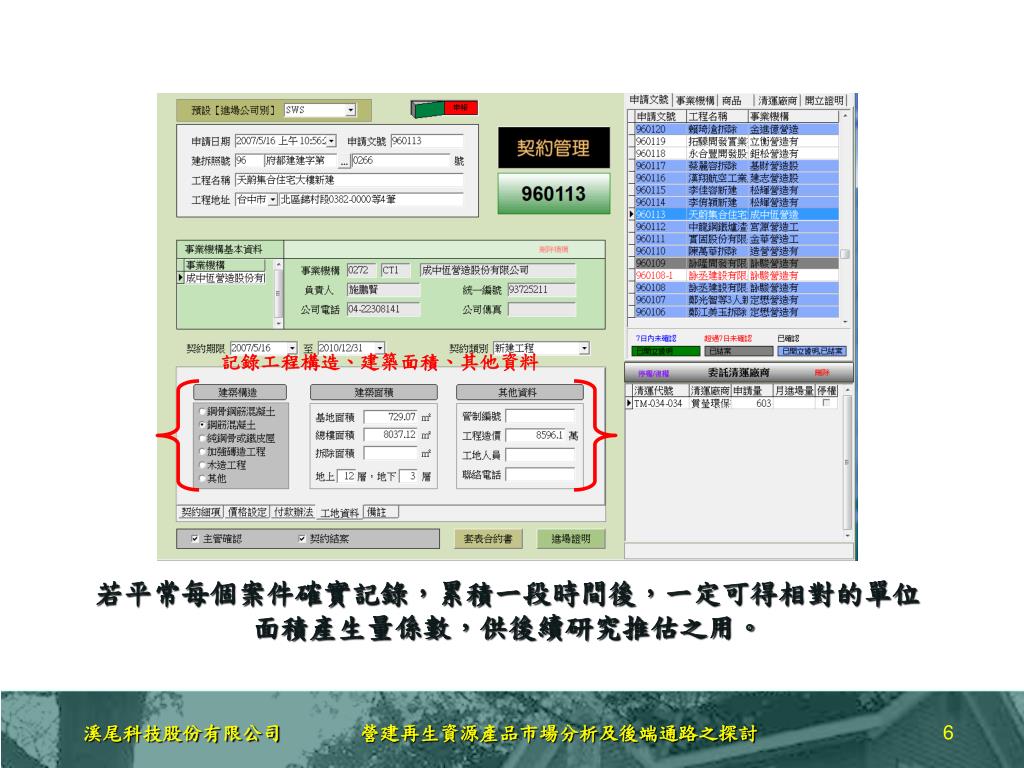

  6. 記錄工程構造、建築面積、其他資料 若平常每個案件確實記錄，累積一段時間後，一定可得相對的單位面積產生量係數，供後續研究推估之用。 溪尾科技股份有限公司

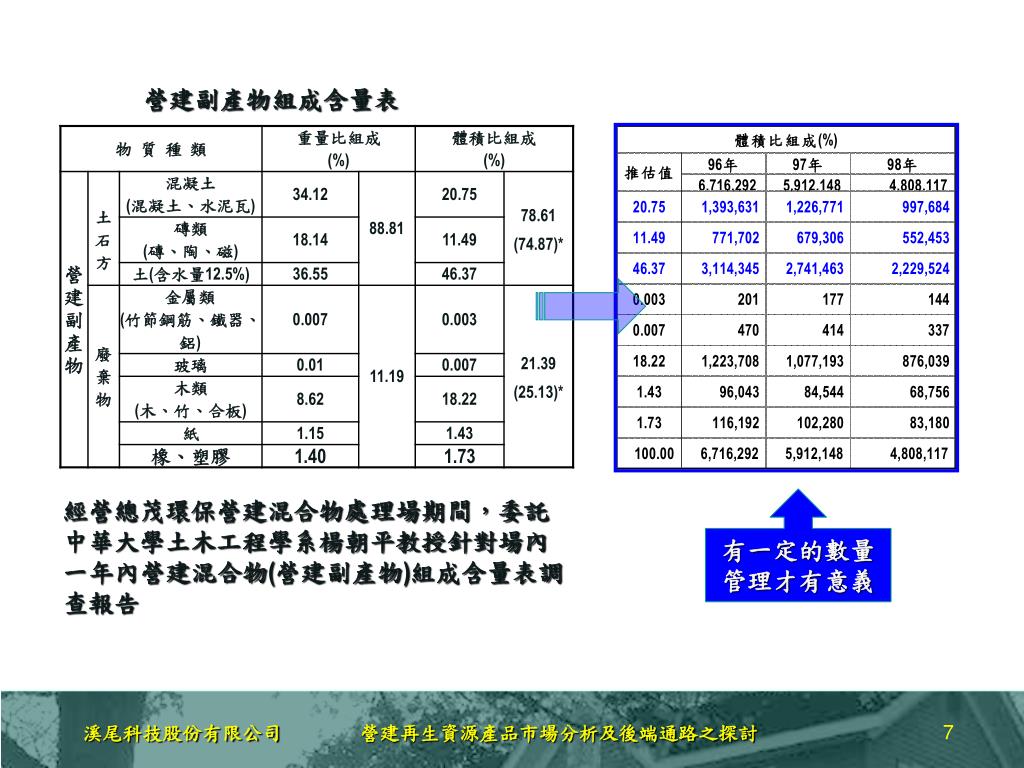

  7. 營建副產物組成含量表 經營總茂環保營建混合物處理場期間，委託中華大學土木工程學系楊朝平教授針對場內一年內營建混合物(營建副產物)組成含量表調查報告 有一定的數量管理才有意義 溪尾科技股份有限公司

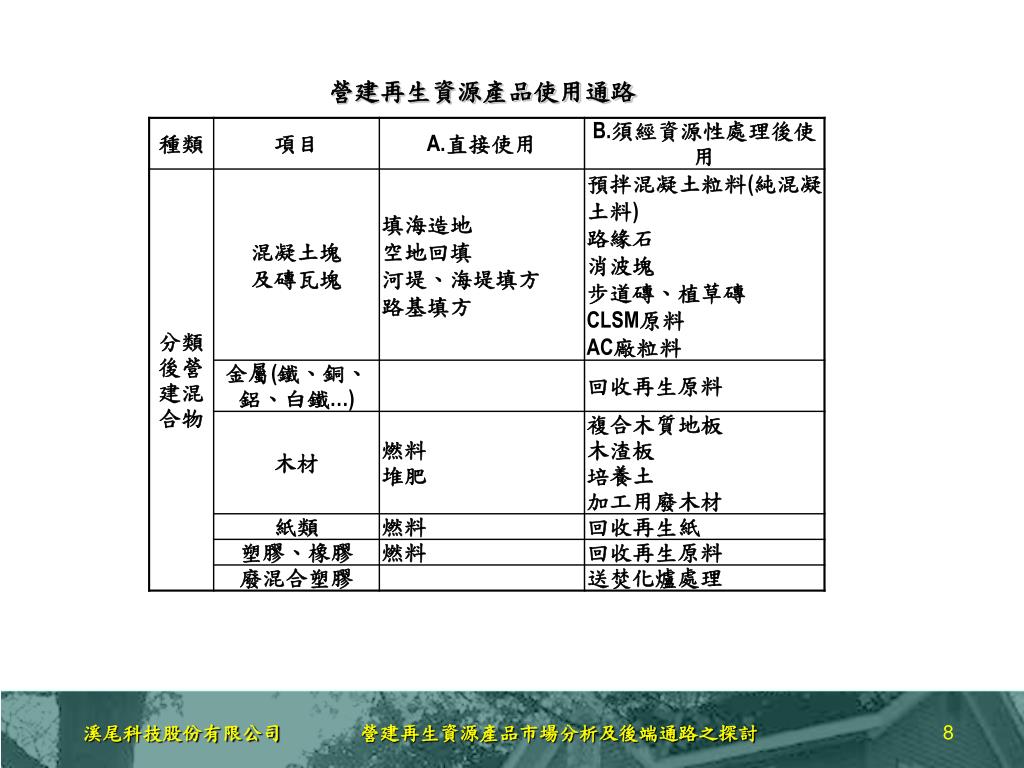

  8. 營建再生資源產品使用通路 溪尾科技股份有限公司

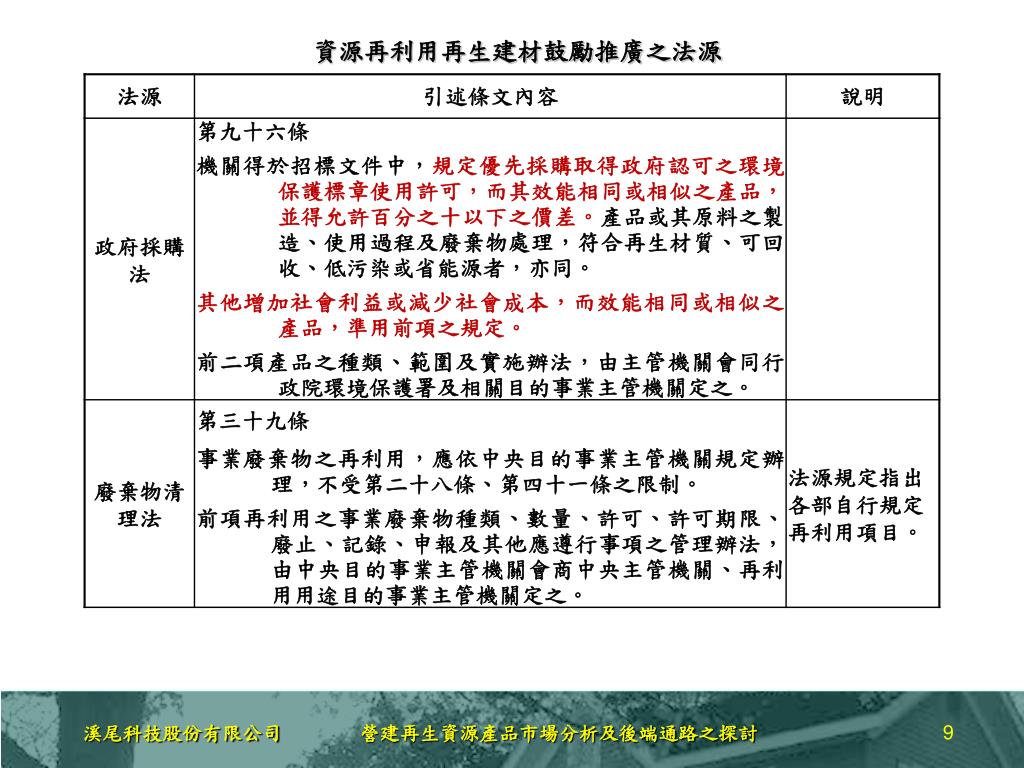

  9. 資源再利用再生建材鼓勵推廣之法源 溪尾科技股份有限公司

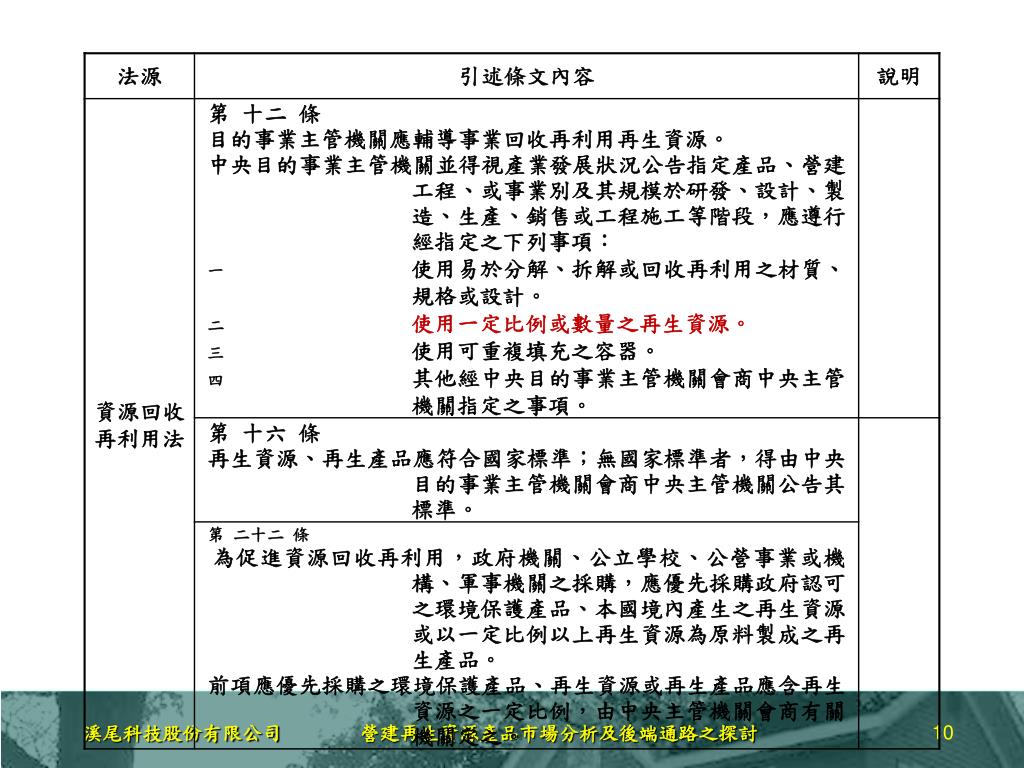

  10. 溪尾科技股份有限公司

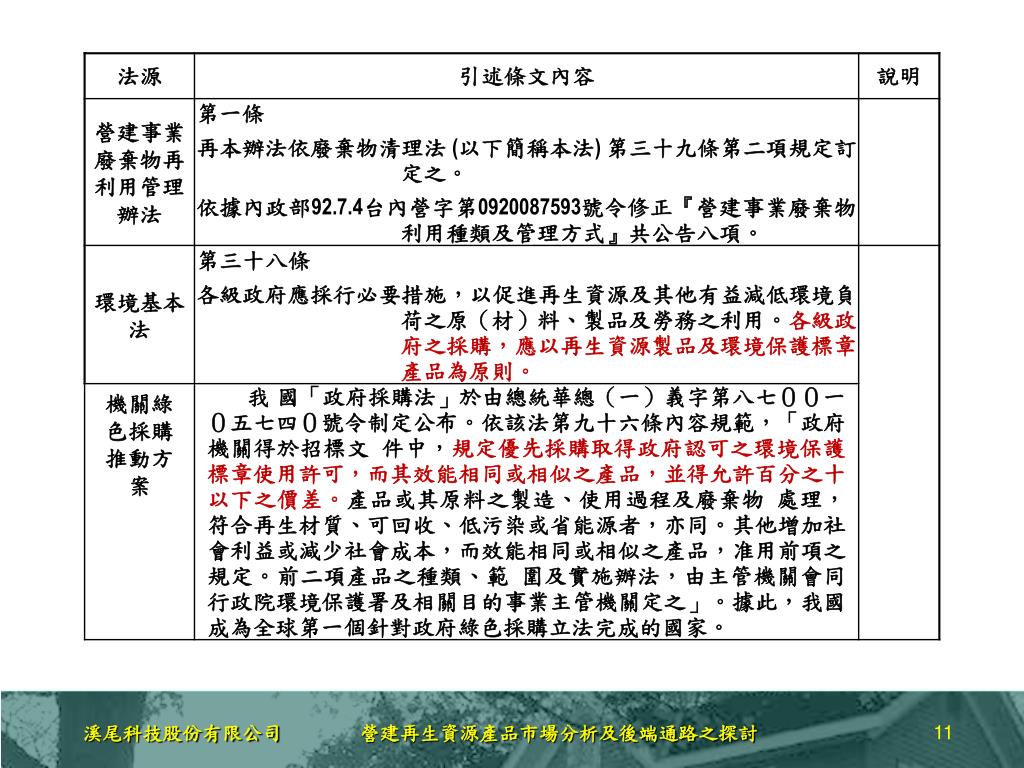

  11. 溪尾科技股份有限公司

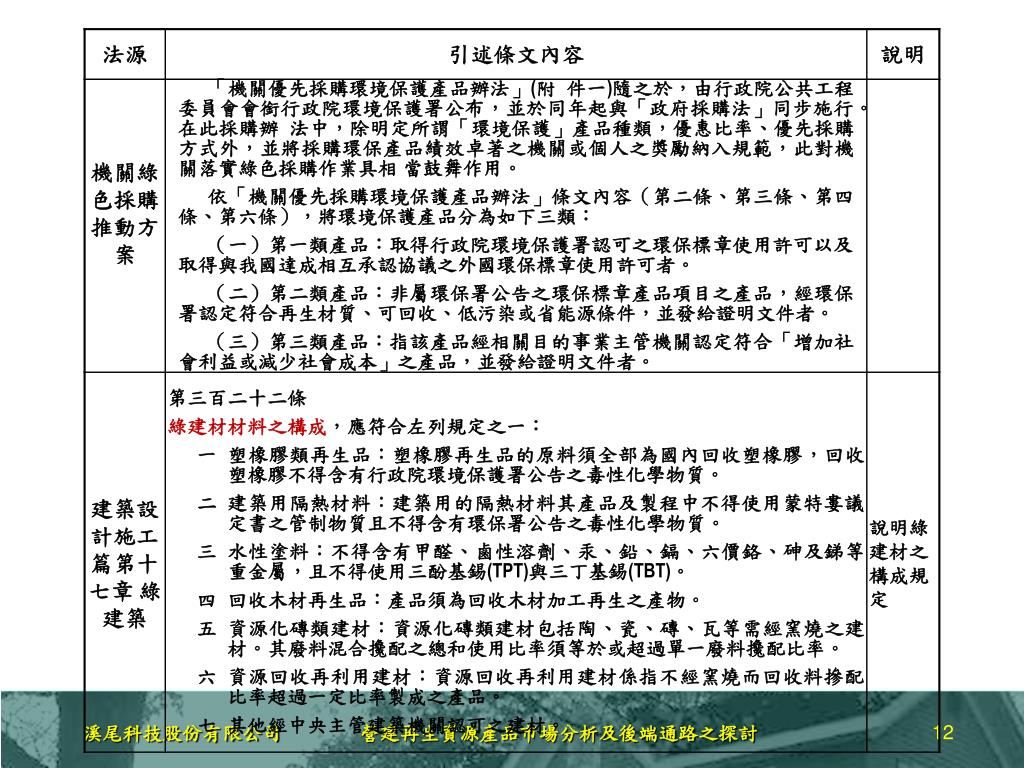

  12. 溪尾科技股份有限公司

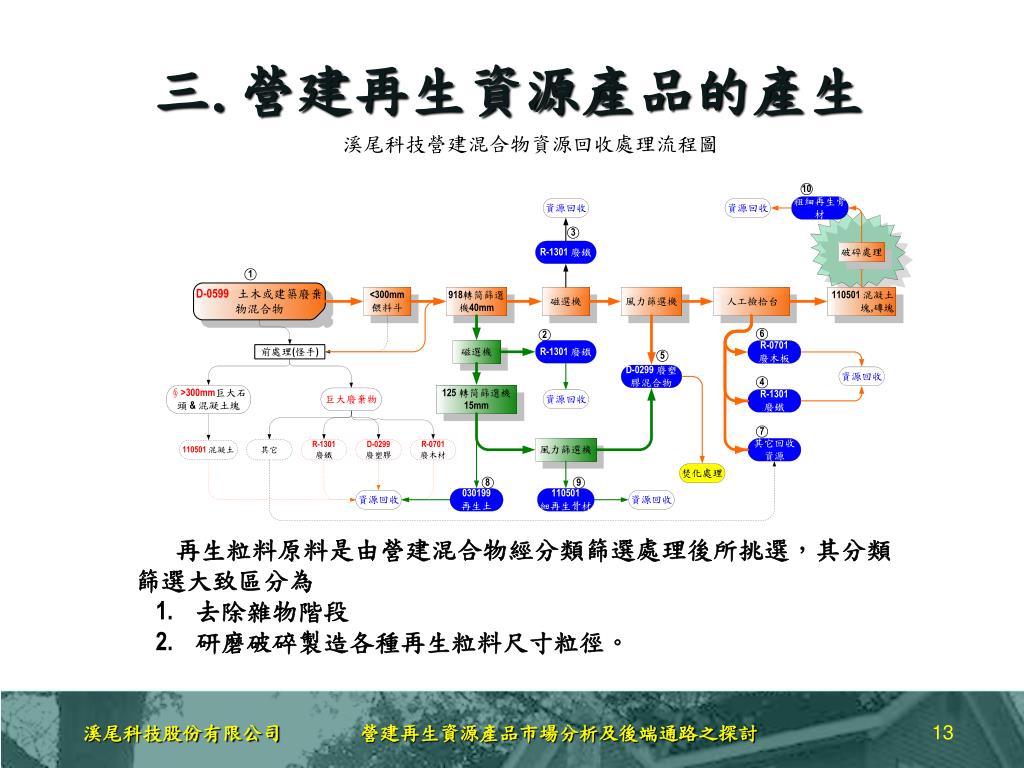

  13. 營建再生資源產品的產生 • 再生粒料原料是由營建混合物經分類篩選處理後所挑選，其分類篩選大致區分為 • 去除雜物階段 • 研磨破碎製造各種再生粒料尺寸粒徑。 溪尾科技股份有限公司

  14. 再生資源產品性質特性 • 物理性質 • 再生粒料為天然粒料及舊水泥砂漿、磚塊等之組合。 • 再生粒料粒徑愈小，附著之水泥砂漿比例愈高。 • 再生粗粒料( >6mm ) • 比重約介於2.2~2.5間。 • 吸水率則介於3%~10% 。 • 乾搗單位重約介於1200kg/m3~1400kg/m3。 • 再生細粒料( <6mm ) • 比重約介於2.0~2.3間。 • 吸水率則介於7%~15% 。 溪尾科技股份有限公司

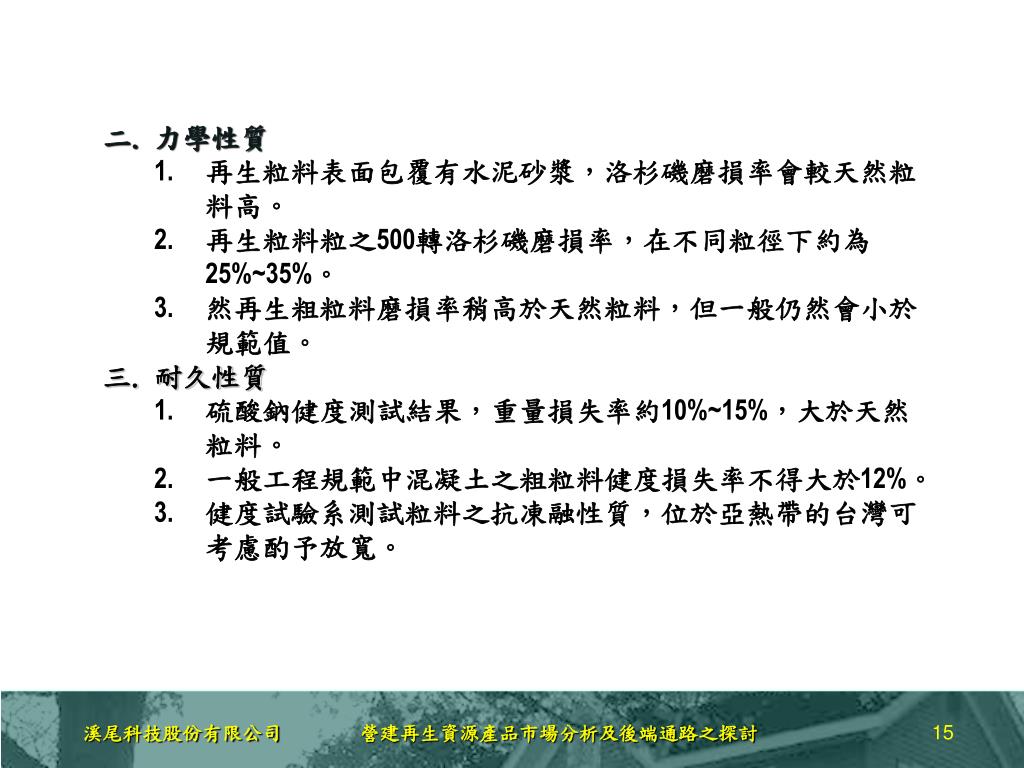

  15. 力學性質 • 再生粒料表面包覆有水泥砂漿，洛杉磯磨損率會較天然粒料高。 • 再生粒料粒之500轉洛杉磯磨損率，在不同粒徑下約為25%~35%。 • 然再生粗粒料磨損率稍高於天然粒料，但一般仍然會小於規範值。 • 耐久性質 • 硫酸鈉健度測試結果，重量損失率約10%~15%，大於天然粒料。 • 一般工程規範中混凝土之粗粒料健度損失率不得大於12%。 • 健度試驗系測試粒料之抗凍融性質，位於亞熱帶的台灣可考慮酌予放寬。 溪尾科技股份有限公司

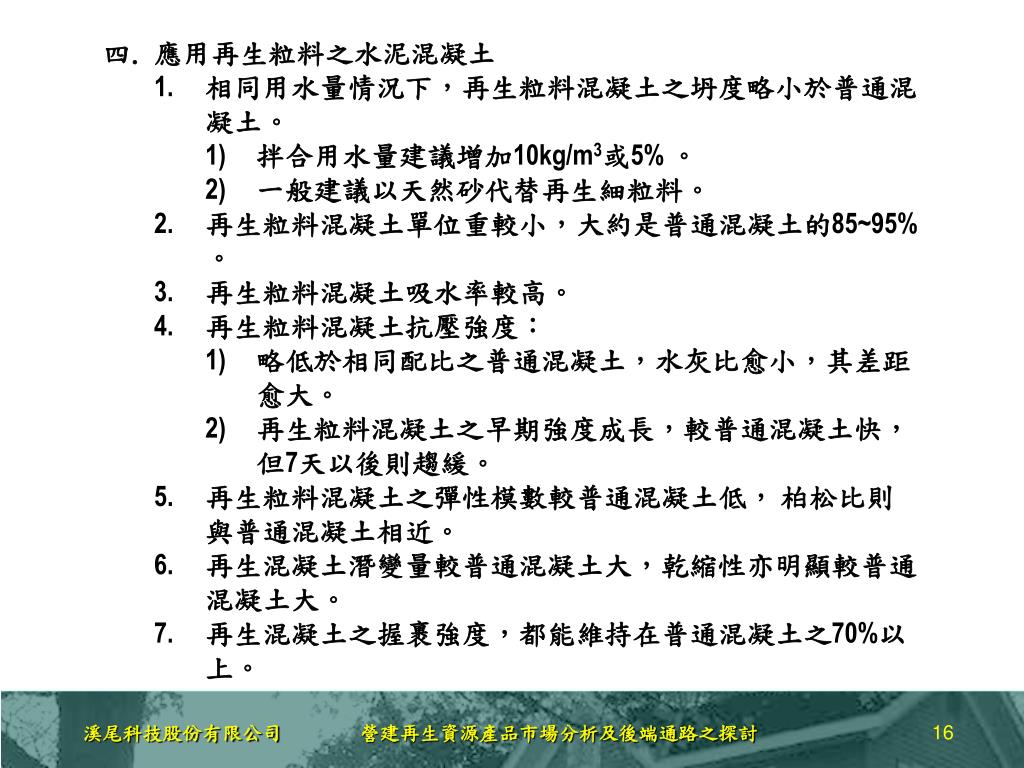

  16. 應用再生粒料之水泥混凝土 • 相同用水量情況下，再生粒料混凝土之坍度略小於普通混凝土。 • 拌合用水量建議增加10kg/m3或5% 。 • 一般建議以天然砂代替再生細粒料。 • 再生粒料混凝土單位重較小，大約是普通混凝土的85~95% 。 • 再生粒料混凝土吸水率較高。 • 再生粒料混凝土抗壓強度： • 略低於相同配比之普通混凝土，水灰比愈小，其差距愈大。 • 再生粒料混凝土之早期強度成長，較普通混凝土快，但7天以後則趨緩。 • 再生粒料混凝土之彈性模數較普通混凝土低， 柏松比則與普通混凝土相近。 • 再生混凝土潛變量較普通混凝土大，乾縮性亦明顯較普通混凝土大。 • 再生混凝土之握裹強度，都能維持在普通混凝土之70%以上。 溪尾科技股份有限公司

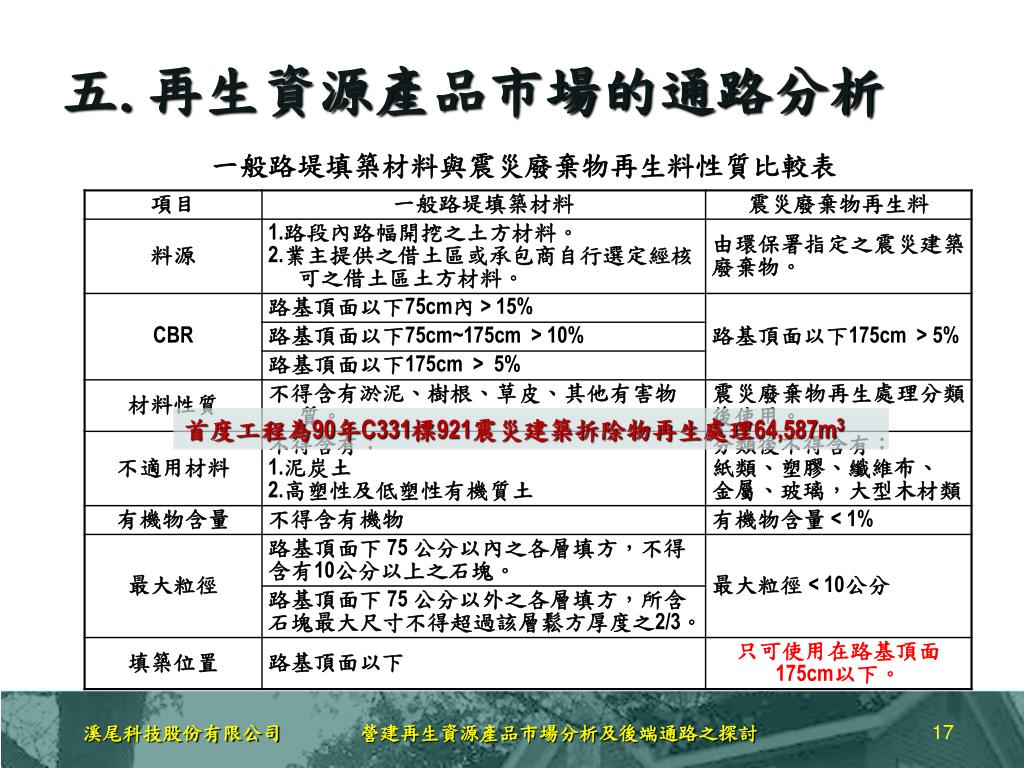

  17. 再生資源產品市場的通路分析 一般路堤填築材料與震災廢棄物再生料性質比較表 首度工程為90年C331標921震災建築拆除物再生處理64,587m3 溪尾科技股份有限公司

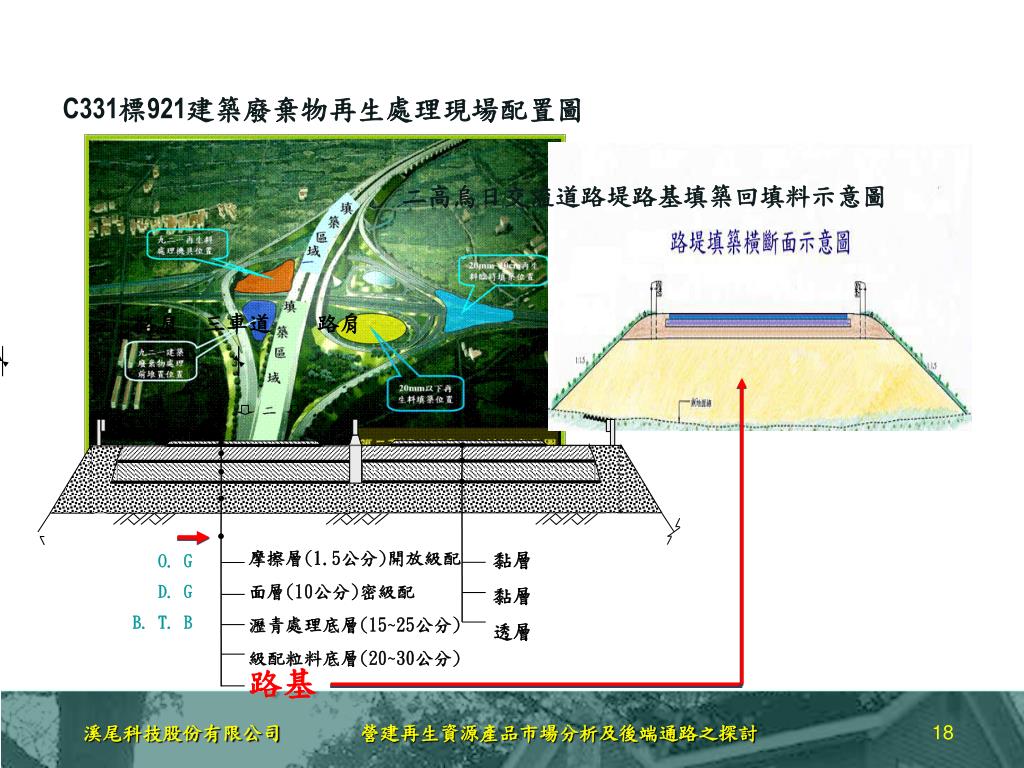

  18. C331標921建築廢棄物再生處理現場配置圖 二高烏日交流道路堤路基填築回填料示意圖 路肩 三車道 路肩 摩擦層(1.5公分)開放級配 面層(10公分)密級配 瀝青處理底層(15~25公分) 級配粒料底層(20~30公分) 路基 黏層 黏層 透層 O. G D. G B. T. B 溪尾科技股份有限公司

  19. 目前現況或成果 再生料35% 填充土65% 2 1 運土車亦需以分層傾卸平舖 再生料/填充土=3/5 再生料/填充土=3/6 填築路段通車已五年，未有任何沉陷或損壞 每km路堤填築土方量約40 萬方，再利用僅於路基面底下175 cm 以下，估計每km數約32 萬方 。 溪尾科技股份有限公司

  20. 再生資源產品通路使用現況(台中地區) 公民難配合 能鑽錢就做 立竿見影務實革新 溪尾科技股份有限公司

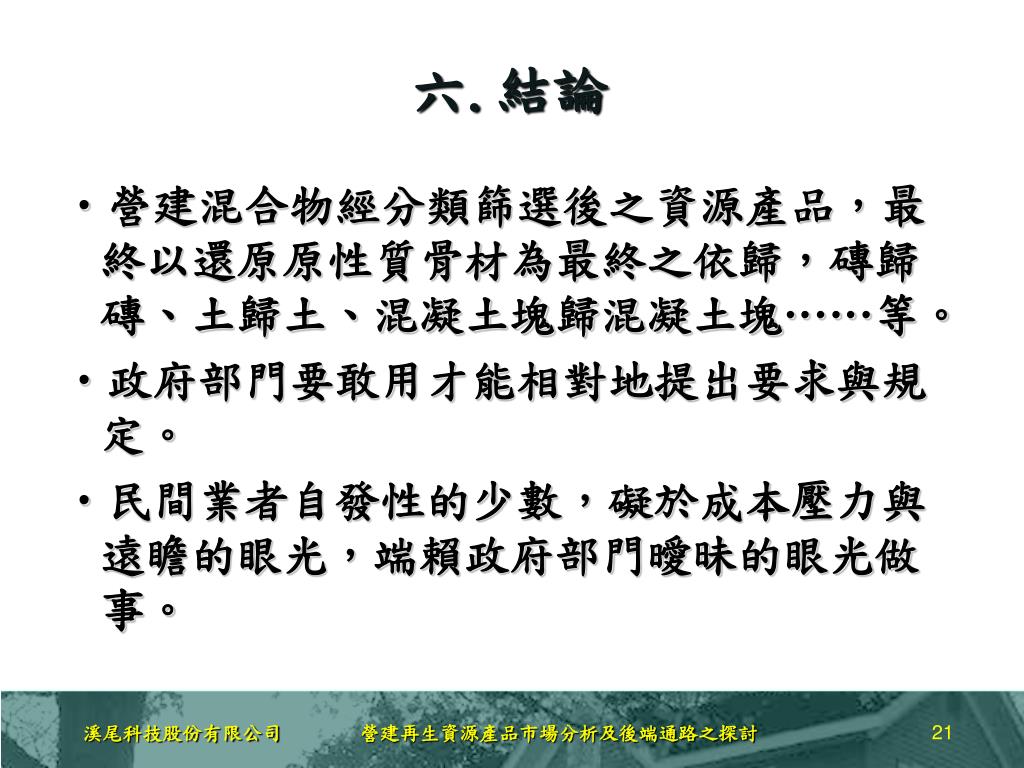

  21. 結論 • 營建混合物經分類篩選後之資源產品，最終以還原原性質骨材為最終之依歸，磚歸磚、土歸土、混凝土塊歸混凝土塊……等。 • 政府部門要敢用才能相對地提出要求與規定。 • 民間業者自發性的少數，礙於成本壓力與遠瞻的眼光，端賴政府部門曖昧的眼光做事。 溪尾科技股份有限公司

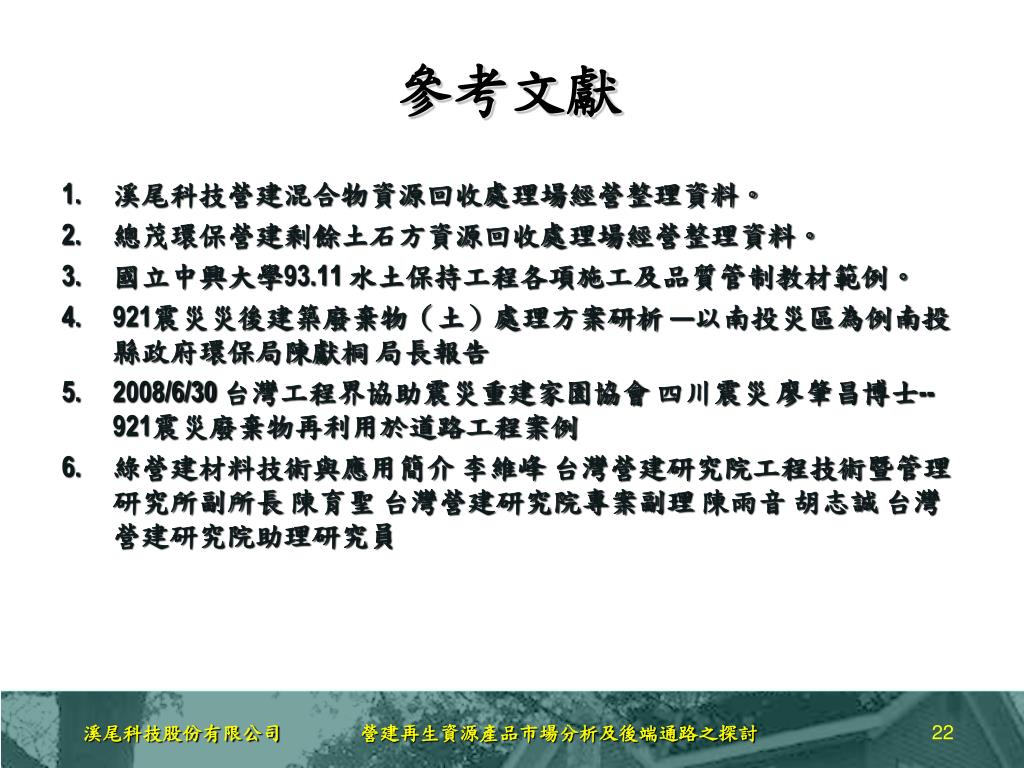

  22. 參考文獻 • 溪尾科技營建混合物資源回收處理場經營整理資料。 • 總茂環保營建剩餘土石方資源回收處理場經營整理資料。 • 國立中興大學93.11 水土保持工程各項施工及品質管制教材範例。 • 921震災災後建築廢棄物（土）處理方案研析 —以南投災區為例南投縣政府環保局陳獻桐 局長報告 • 2008/6/30 台灣工程界協助震災重建家園協會 四川震災 廖肇昌博士--921震災廢棄物再利用於道路工程案例 • 綠營建材料技術與應用簡介 李維峰 台灣營建研究院工程技術暨管理研究所副所長 陳育聖 台灣營建研究院專案副理 陳雨音 胡志誠 台灣營建研究院助理研究員 溪尾科技股份有限公司

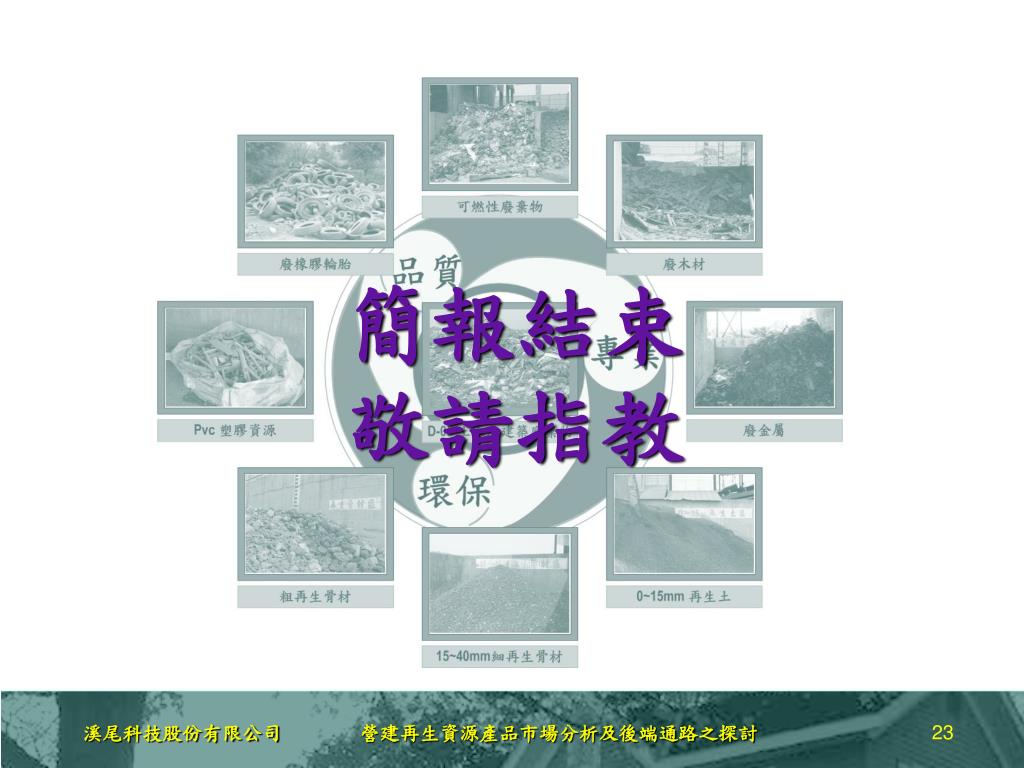

  23. 簡報結束謝謝指教 簡報結束 敬請指教 溪尾科技股份有限公司

More Related
