1 、压缩机结构及工作原理 5 、马达在压缩机中作用及构成 2 、压缩机分类及工作过程 6 、马达分类 3 、压缩机各部件作用 7 、马达结构原理

1. 压缩机知识教材 内容提要： 1、压缩机结构及工作原理 5、马达在压缩机中作用及构成 2、压缩机分类及工作过程 6、马达分类 3、压缩机各部件作用 7、马达结构原理 4、压缩机制造工艺流程 8、马达制造工艺流程

2. 压缩机结构及工作原理 马 达 动力机构 17 1-接线柱 2-上盖 3-壳体 4-定子 5-转子 6-曲轴 7-螺钉 8-上轴承 9-气缸 10-活塞 11-下轴承 12-下盖 13-机脚 14-连接管 15-消音盖 16-储液器 17-排气管 18-吸气管 1 2 泵 体 增压机构 18 储液器 过滤机构 3 4 壳 体 支撑+密封机构 5 6 16 7 8 15 10 14 11 12 13 1、压缩机结构 2、空调压缩机工作原理 目前MWCC生产的是旋转式压缩机, 所有旋转式压缩机均为高压腔结构，即壳体中为排气压力，电机依靠排气进行冷却。其工作原理是：利用滑块把气缸分成吸气室和排气室两个空间，依靠转子运转时带动曲轴旋转而使活塞在气缸内回转，不断地改变吸、排气室的体积大小，使冷媒从吸气口吸入，再从排气口排出，如此循环，便可完成压缩过程。 增压原理： 在气体质量一定的情况下： ·若体积减少（压缩）， ·则压力提高、温度提高。 旋转式压缩机: 通过旋转式运动，实现标准容积气体的吸气、压缩、排气过程的循环往复。

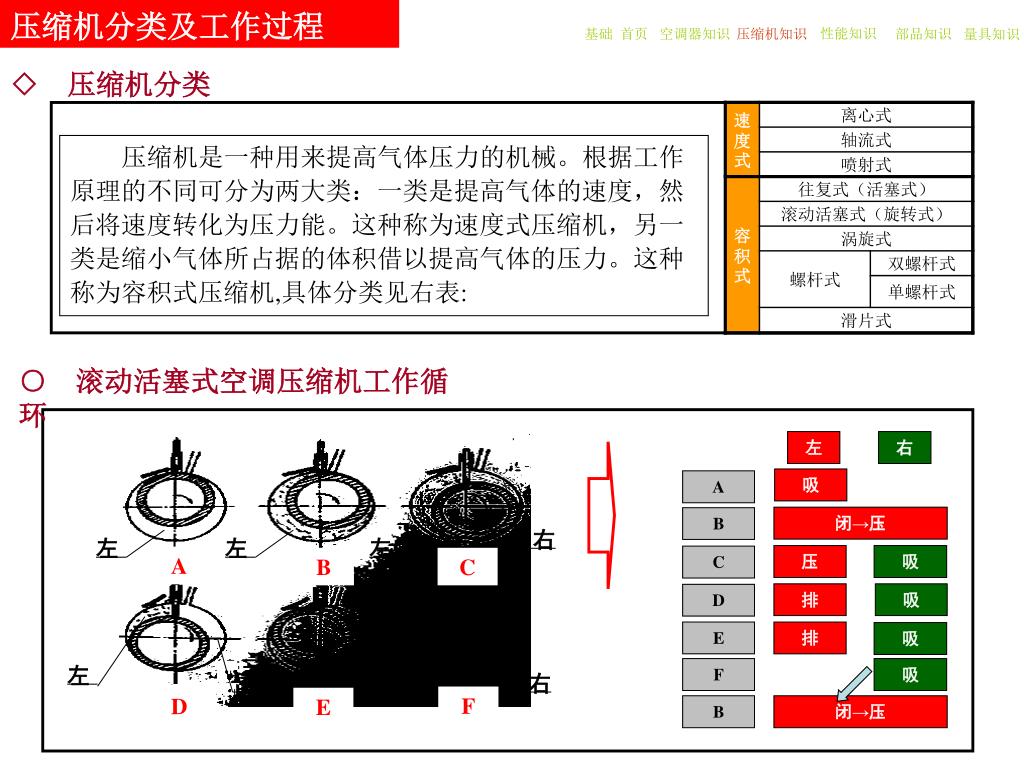

3. 压缩机分类及工作过程 左 右 吸 A 闭→压 B 右 左 左 左 压 吸 C A B C 排 吸 D E 排 吸 F 吸 左 右 右 右 B 闭→压 F D E 性能知识 基础 首页 空调器知识 压缩机知识 部品知识 量具知识 ◇　压缩机分类 压缩机是一种用来提高气体压力的机械。根据工作原理的不同可分为两大类：一类是提高气体的速度，然后将速度转化为压力能。这种称为速度式压缩机，另一类是缩小气体所占据的体积借以提高气体的压力。这种称为容积式压缩机,具体分类见右表: ○　滚动活塞式空调压缩机工作循环

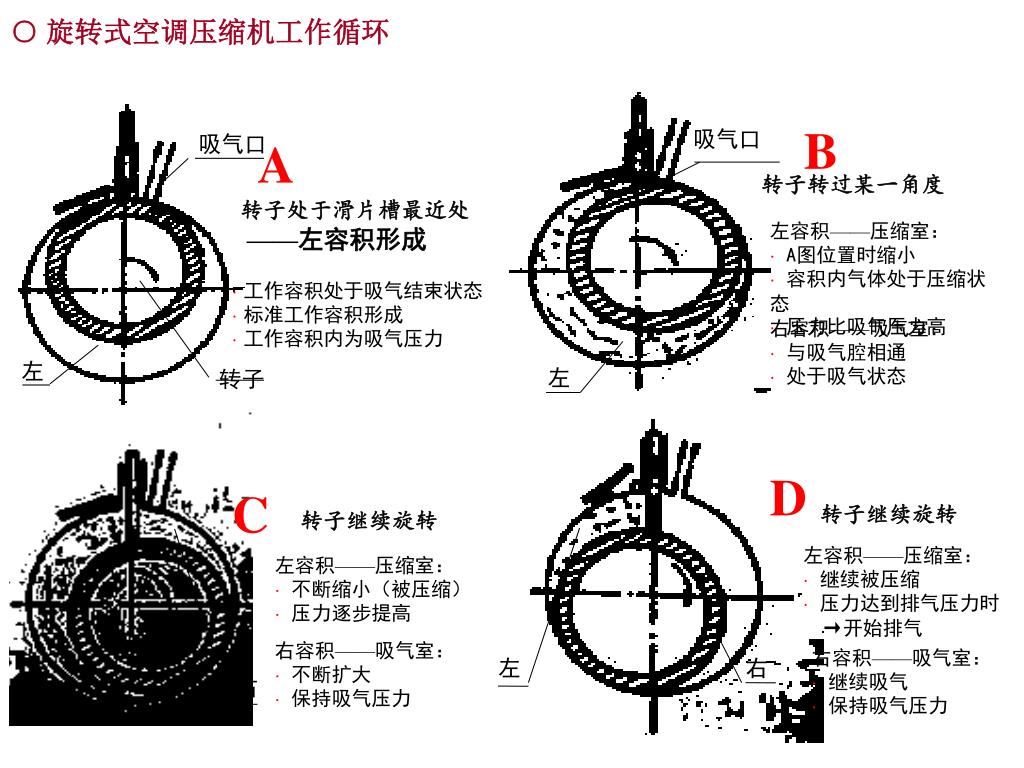

4. 吸气口 左 左 右 转子 左 右 ○旋转式空调压缩机工作循环 B 吸气口 A 转子转过某一角度 转子处于滑片槽最近处 ——左容积形成 左容积——压缩室： · A图位置时缩小 ·容积内气体处于压缩状态 ·压力比吸气压力高 ·工作容积处于吸气结束状态 · 标准工作容积形成 · 工作容积内为吸气压力 右容积——吸气室： ·与吸气腔相通 ·处于吸气状态 左 D C 转子继续旋转 转子继续旋转 左容积——压缩室： ·继续被压缩 ·压力达到排气压力时 →开始排气 左容积——压缩室： ·不断缩小（被压缩） ·压力逐步提高 右容积——吸气室： ·不断扩大 ·保持吸气压力 右容积——吸气室： ·继续吸气 ·保持吸气压力

5. 吸 气 压 缩 排 气 B C D E 左 A new 右 change F 右 B C D E 两个工作容积交替实现 吸气、压缩、排气过程 右 右 性能知识 基础 首页 空调器知识 压缩机知识 部品知识 量具知识 F 转子继续旋转 E 转子继续旋转 左容积——消失： ·排气过程结束 ·工作容积减小为零 ·排气阀关闭 左容积——排气： ·继续排气 ·保持排气压力 右容积→左容积： ·达到标准工作容积 ·吸气过程结束 ·转换成左容积 右容积——吸气： ·继续吸气 ·保持吸气压力

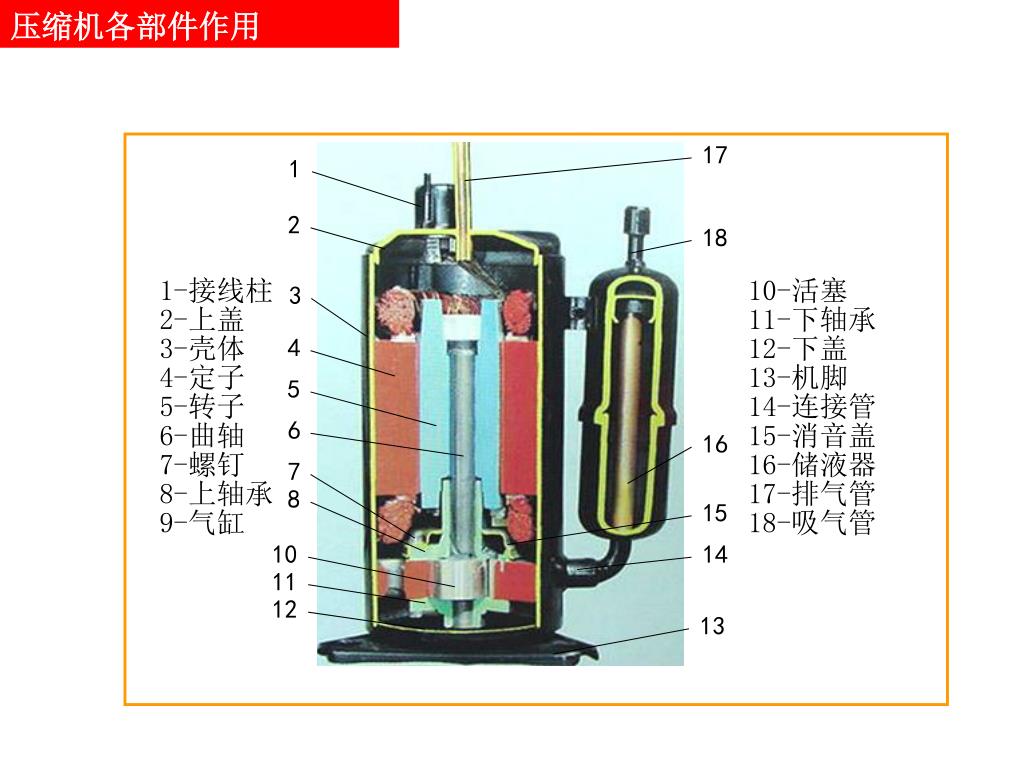

6. 压缩机各部件作用 17 1 2 18 3 4 5 6 16 7 8 15 10 14 11 12 13 1-接线柱 2-上盖 3-壳体 4-定子 5-转子 6-曲轴 7-螺钉 8-上轴承 9-气缸 10-活塞 11-下轴承 12-下盖 13-机脚 14-连接管 15-消音盖 16-储液器 17-排气管 18-吸气管

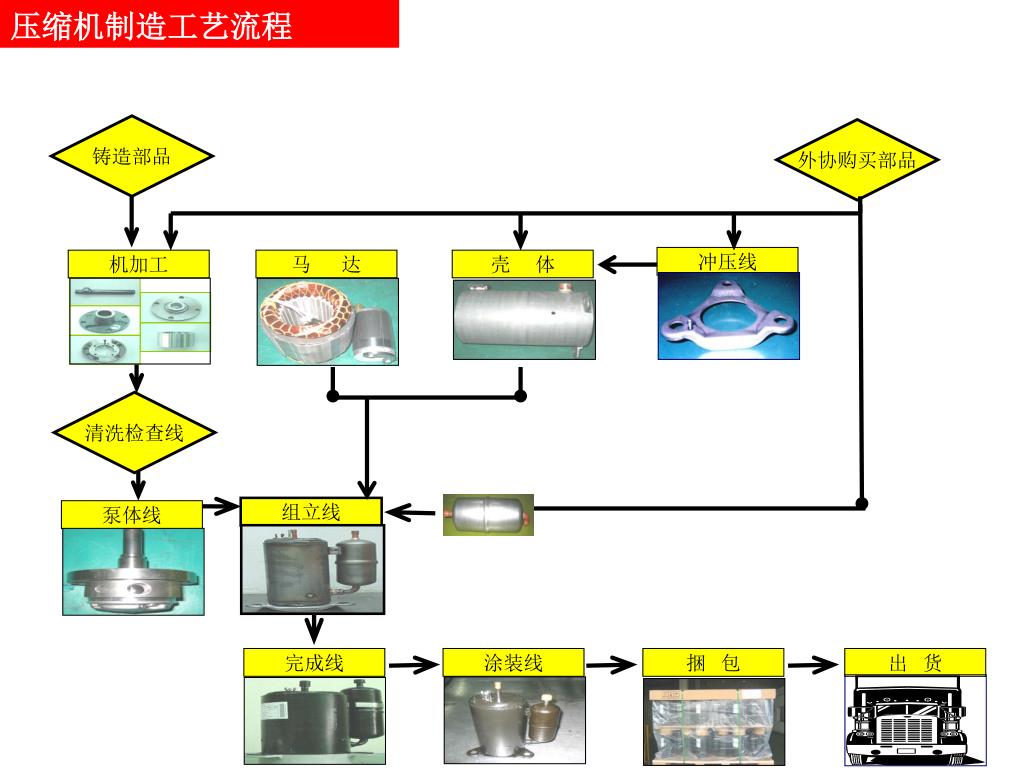

7. 压缩机制造工艺流程 冲压线 壳 体 泵体线 机加工 马 达 完成线 组立线 捆 包 出 货 涂装线 铸造部品 外协购买部品 清洗检查线

8. 马达 马达在压缩机中作用及构成 马 达 动力机构 泵 体 增压机构 储液器 过滤机构 壳 体 支撑+密封机构 转子铁芯 平衡块 平衡片 档油板 转子完成品 定子铁芯 槽底纸 槽口纸 铜 线 相间纸 绑线 引出线 定子完成品 性能知识 基础 首页 空调器知识 压缩机知识 部品知识 量具知识 1、马达在压缩机中的作用 ◇结构特点: 马达作为一种把电能转换为机械能的设备，既有静止部件，又有旋转部件，结构比较复杂，不同类型的马达，结构也各有特点 定子绕组形式：同心式、叠绕式、正弦式 转子：转子结构多采用鼠笼式铸铝结构形式，且转子槽形多采用斜槽，以改善运行性能，转轴与压缩机曲轴成一整体，带动曲轴动作，从而将定子绕组吸收的电能转换为压缩机动转的机械能 2、马达部品（转子+定子) 马达结构可分为：定子、转子、转轴及轴承、气隙、端盖、机座附件等 转子部品 转子主要由转子铁芯、铝条组成 铝锭 定子主要由铁芯、绕组及绝缘纸构成 定子部品

9. 马达分类 辅 K L2 转子 主 L1 转子 ~ ~ (1)电阻起动式 (2)电容起动式 C L2 C2 L1 转子 ~ C1 L2 L1 ~ 转子 (3)电容运转式 (4)电容起动运转式 马达 1、按使用电源性质分: *直流马达--调速性能好，但结构复杂，需使用直流电源而受到限制 *交流马达--结构简单，使用方便而应用广泛 2、从运行原理上可分为同步马达、异步马达两大类 3、按相数分: *三相马达--使用三相对称电源，广泛应用于工、农业 *单相马达--使用单相电源，主要应用于家用电器，电动工具等 *单相马达按起动方式不同又可分为四种

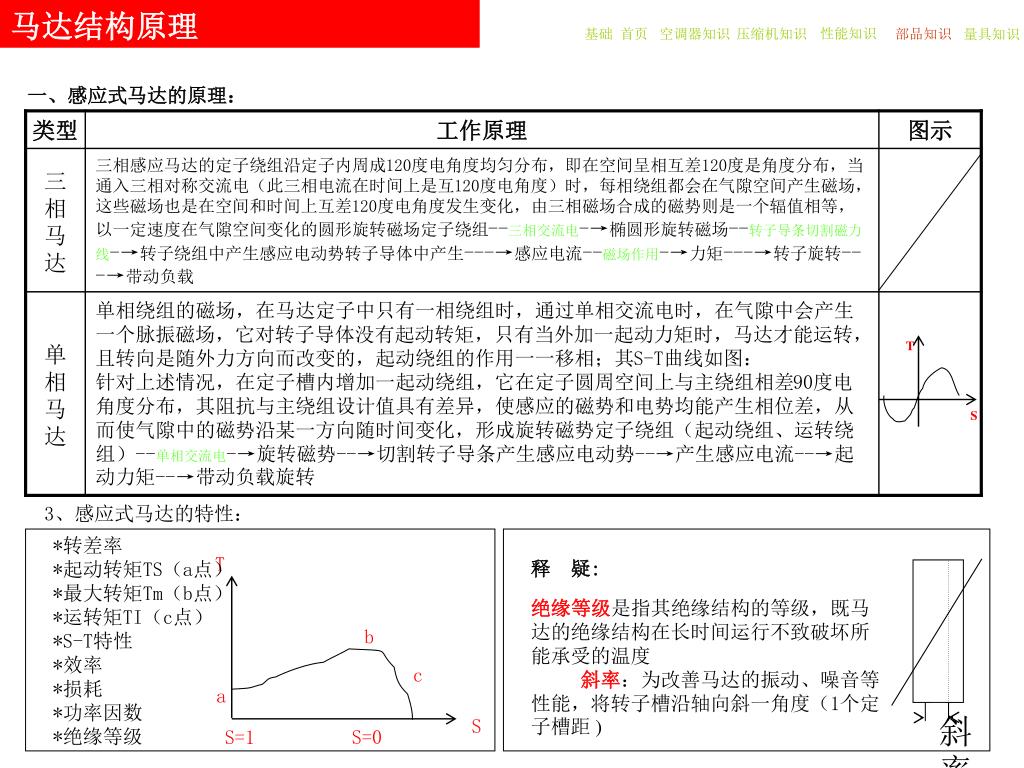

10. 马达结构原理 T S 斜率 T b c a S S=0 S=1 性能知识 基础 首页 空调器知识 压缩机知识 部品知识 量具知识 一、感应式马达的原理： 3、感应式马达的特性： *转差率 *起动转矩TS（a点） *最大转矩Tm（b点） *运转矩TI（c点） *S-T特性 *效率 *损耗 *功率因数 *绝缘等级 释 疑: 绝缘等级是指其绝缘结构的等级，既马达的绝缘结构在长时间运行不致破坏所能承受的温度 斜率：为改善马达的振动、噪音等性能，将转子槽沿轴向斜一角度（1个定子槽距)

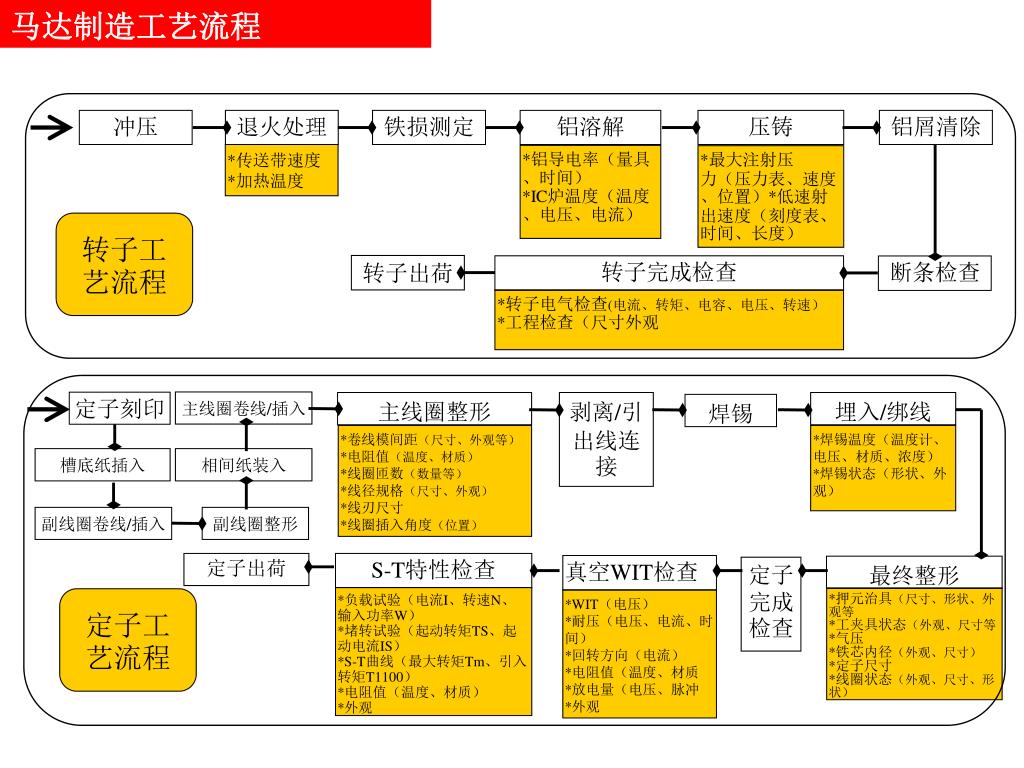

11. 马达制造工艺流程 冲压 退火处理 铁损测定 铝溶解 压铸 铝屑清除 *传送带速度 *加热温度 *铝导电率（量具、时间） *IC炉温度（温度、电压、电流） *最大注射压 力（压力表、速度、位置）*低速射出速度（刻度表、时间、长度） 转子工艺流程 转子出荷 转子完成检查 断条检查 *转子电气检查(电流、转矩、电容、电压、转速） *工程检查（尺寸外观 主线圈卷线/插入 定子刻印 主线圈整形 剥离/引出线连接 埋入/绑线 焊锡 *卷线模间距（尺寸、外观等） *电阻值（温度、材质） *线圈匝数（数量等） *线径规格（尺寸、外观） *线刃尺寸 *线圈插入角度（位置） *焊锡温度（温度计、电压、材质、浓度） *焊锡状态（形状、外观） 槽底纸插入 相间纸装入 副线圈卷线/插入 副线圈整形 定子出荷 S-T特性检查 真空WIT检查 最终整形 定子完成检查 *负载试验（电流I、转速N、输入功率W） *堵转试验（起动转矩TS、起动电流IS） *S-T曲线（最大转矩Tm、引入转矩T1100） *电阻值（温度、材质） *外观 *押元治具（尺寸、形状、外观等 *工夹具状态（外观、尺寸等 *气压 *铁芯内径（外观、尺寸） *定子尺寸 *线圈状态（外观、尺寸、形状） 定子工艺流程 *WIT（电压） *耐压（电压、电流、时间） *回转方向（电流） *电阻值（温度、材质 *放电量（电压、脉冲 *外观
