档案光盘测试参数与测试设备

档案光盘测试参数与测试设备. 清华大学光盘国家工程研究中心. 主要内容. 一、档案光盘的测试原理及方案设计 二、 CDR 光盘测试参数 三、 DVDR 光盘测试参数 四、档案光盘测试设备. 一、档案光盘的测试原理及方案设计. 档案光盘的检测需求. 确保档案光盘的盘片质量 满足长期保存需要 预测保存期限 提高重要数据的可靠性 避免盘片访问时间过长. 档案光盘检测参数的设定依据. 空白盘片：档案光盘由于其数据重要性，其生产工艺更为严格，出厂前需要对空白盘片经过严格的测试。

tommy
Download Presentation

档案光盘测试参数与测试设备

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

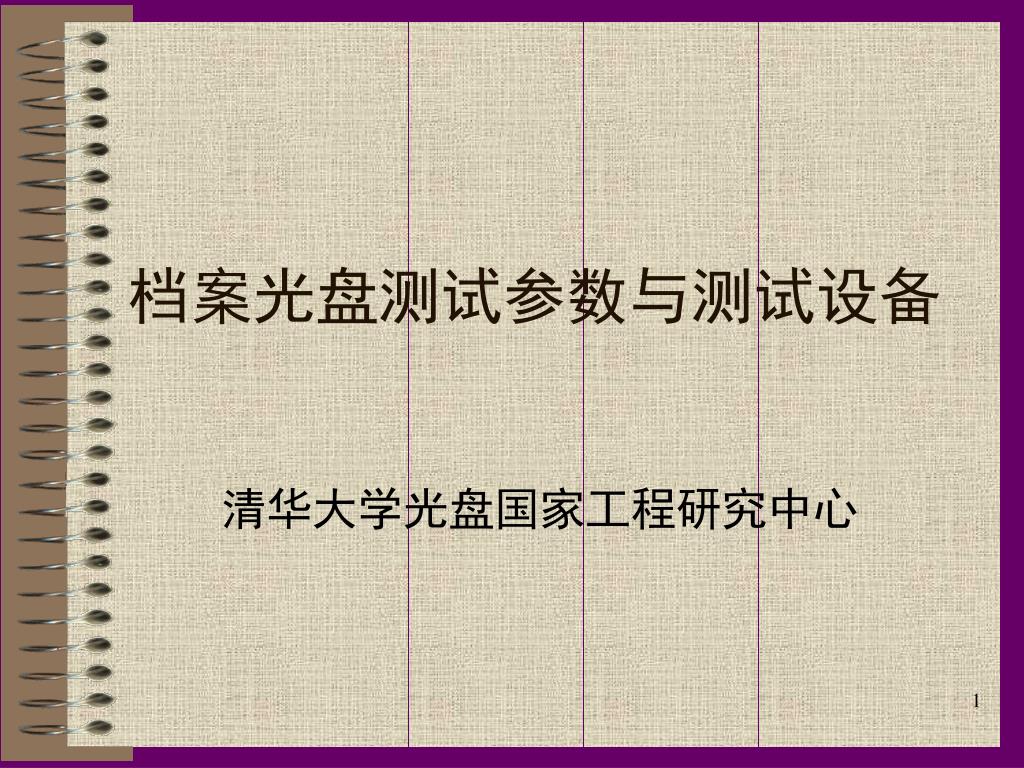

  1. 档案光盘测试参数与测试设备 清华大学光盘国家工程研究中心

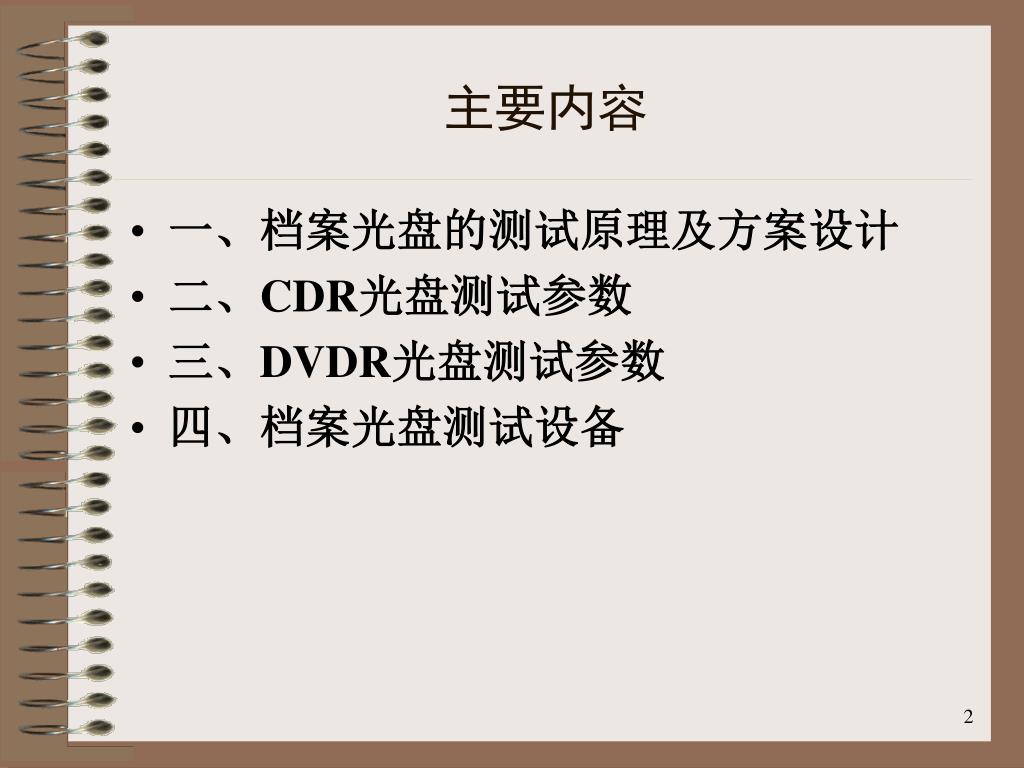

  2. 主要内容 • 一、档案光盘的测试原理及方案设计 • 二、CDR光盘测试参数 • 三、DVDR光盘测试参数 • 四、档案光盘测试设备

  3. 一、档案光盘的测试原理及方案设计

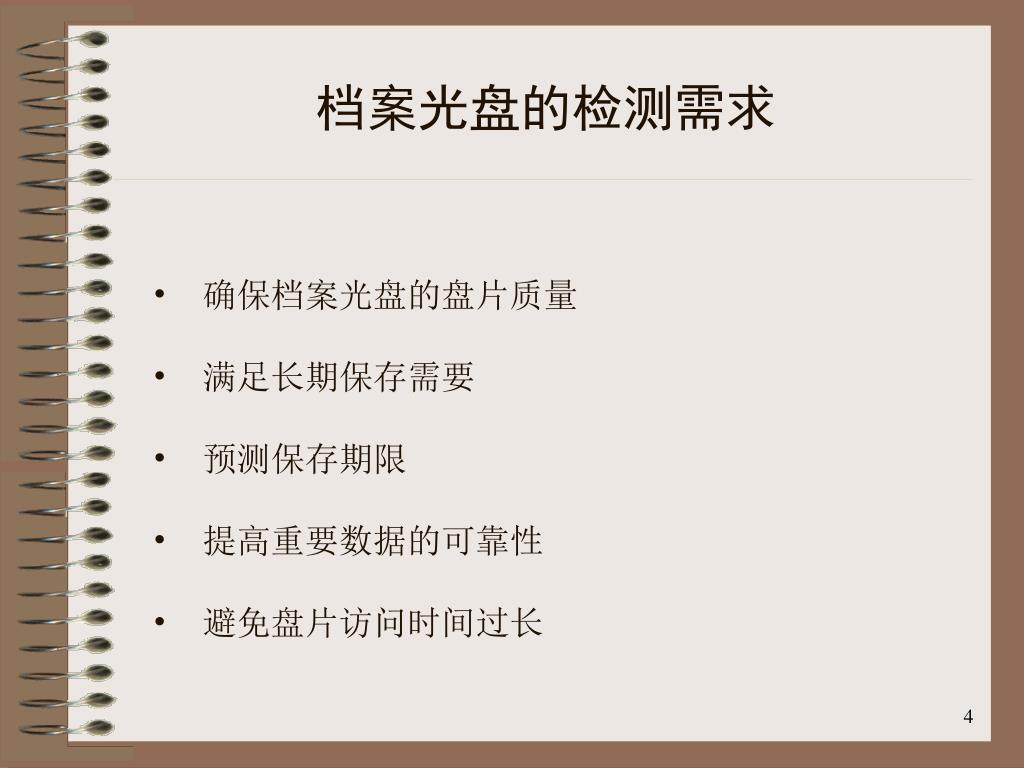

  4. 档案光盘的检测需求 • 确保档案光盘的盘片质量 • 满足长期保存需要 • 预测保存期限 • 提高重要数据的可靠性 • 避免盘片访问时间过长

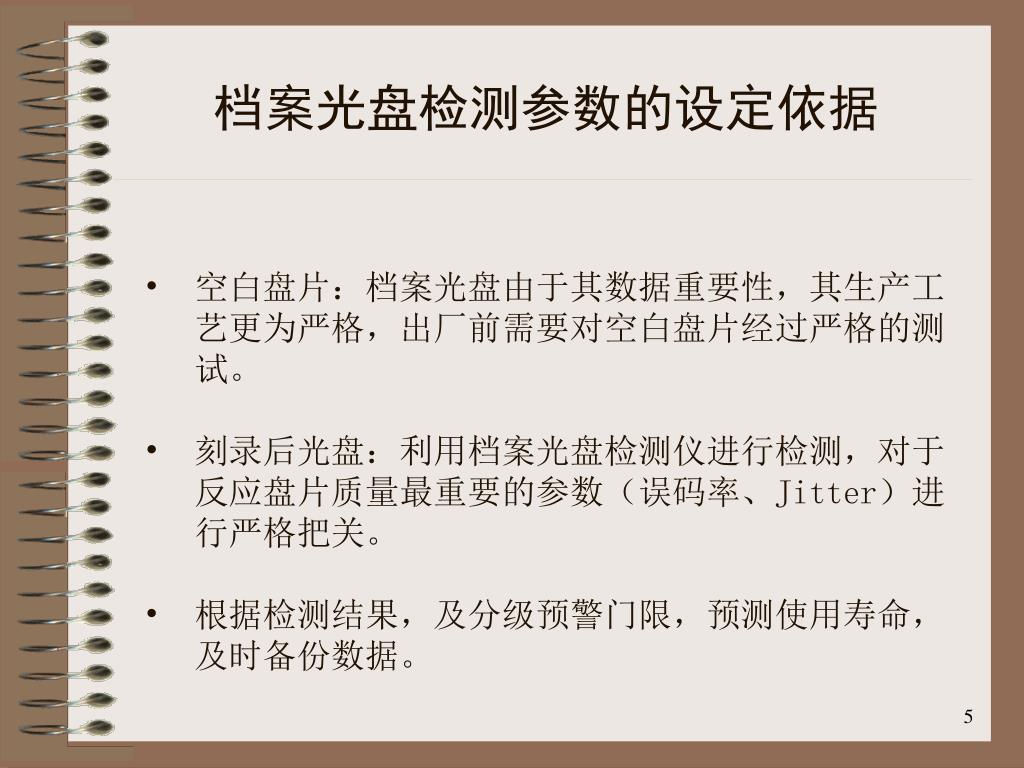

  5. 档案光盘检测参数的设定依据 • 空白盘片：档案光盘由于其数据重要性，其生产工艺更为严格，出厂前需要对空白盘片经过严格的测试。 • 刻录后光盘：利用档案光盘检测仪进行检测，对于反应盘片质量最重要的参数（误码率、Jitter）进行严格把关。 • 根据检测结果，及分级预警门限，预测使用寿命，及时备份数据。

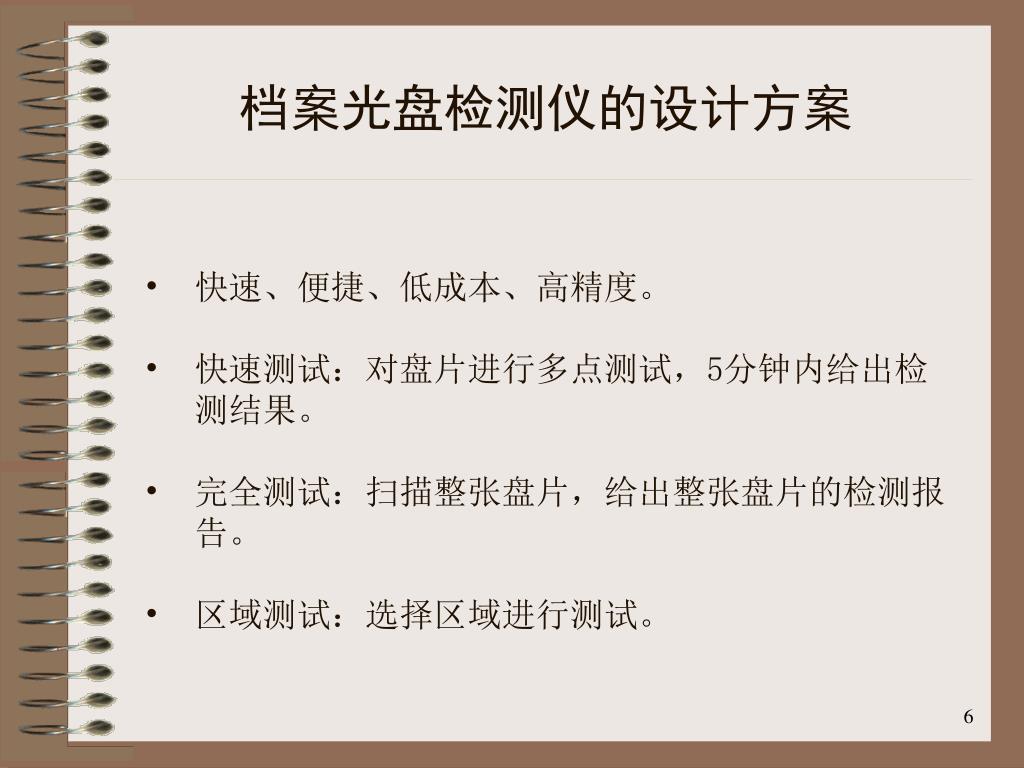

  6. 档案光盘检测仪的设计方案 • 快速、便捷、低成本、高精度。 • 快速测试：对盘片进行多点测试，5分钟内给出检测结果。 • 完全测试：扫描整张盘片，给出整张盘片的检测报告。 • 区域测试：选择区域进行测试。

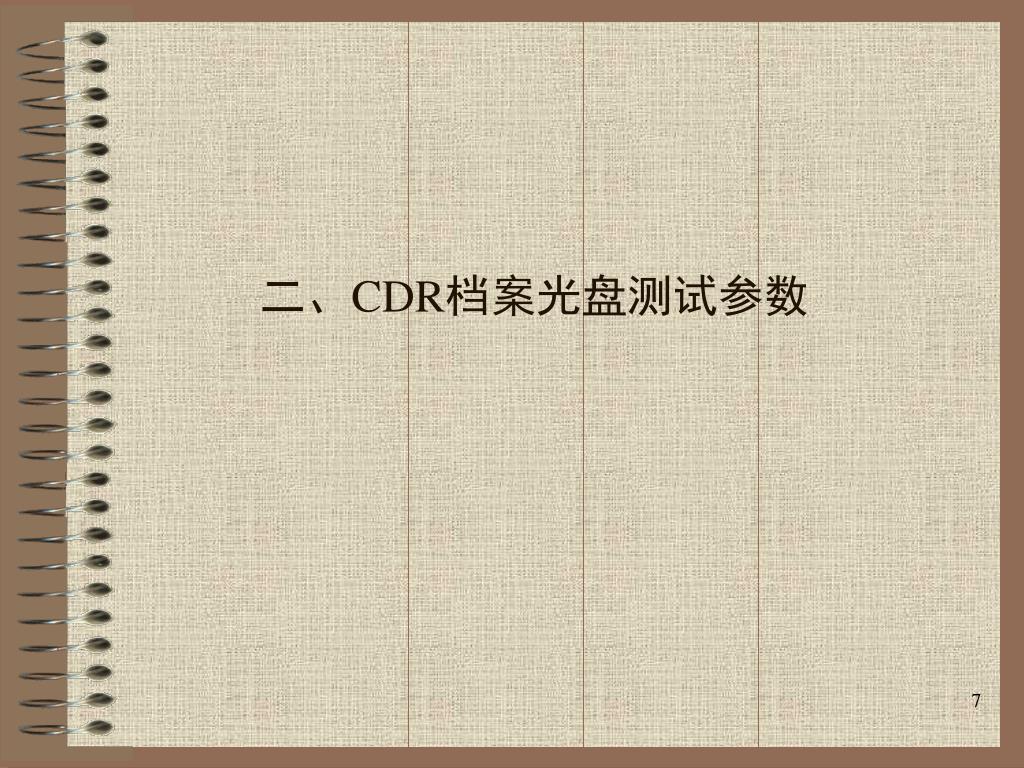

  7. 二、CDR档案光盘测试参数

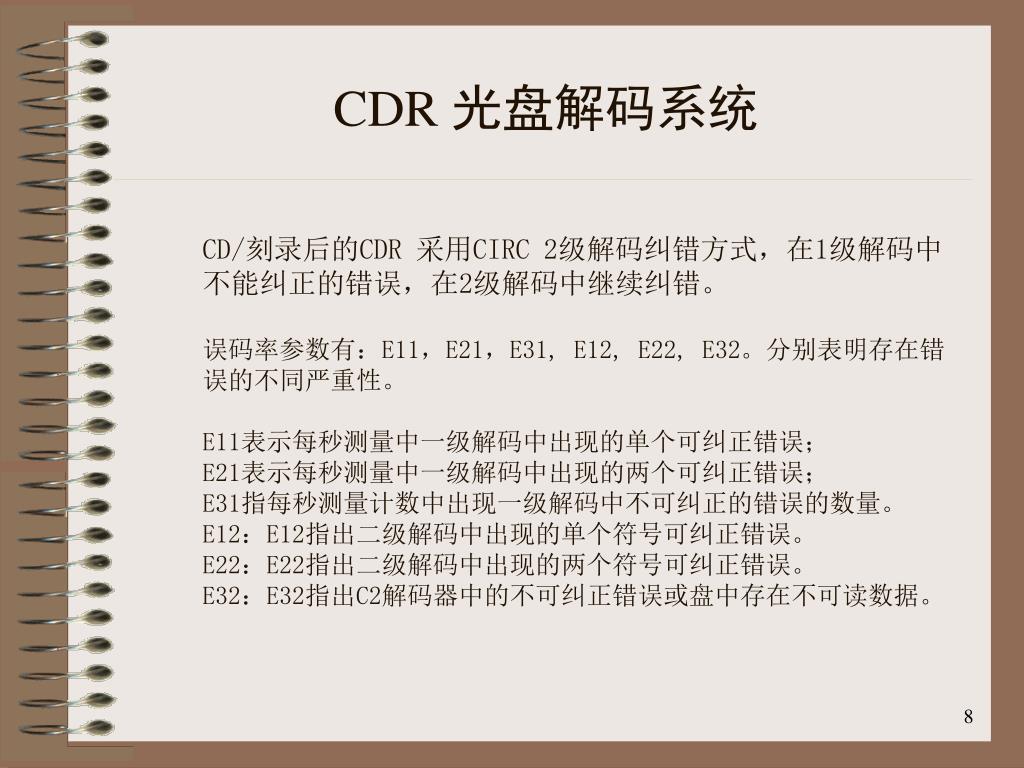

  8. CDR 光盘解码系统 CD/刻录后的CDR 采用CIRC 2级解码纠错方式，在1级解码中不能纠正的错误，在2级解码中继续纠错。 误码率参数有：E11，E21，E31, E12, E22, E32。分别表明存在错误的不同严重性。 E11表示每秒测量中一级解码中出现的单个可纠正错误； E21表示每秒测量中一级解码中出现的两个可纠正错误； E31指每秒测量计数中出现一级解码中不可纠正的错误的数量。 E12：E12指出二级解码中出现的单个符号可纠正错误。 E22：E22指出二级解码中出现的两个符号可纠正错误。 E32：E32指出C2解码器中的不可纠正错误或盘中存在不可读数据。

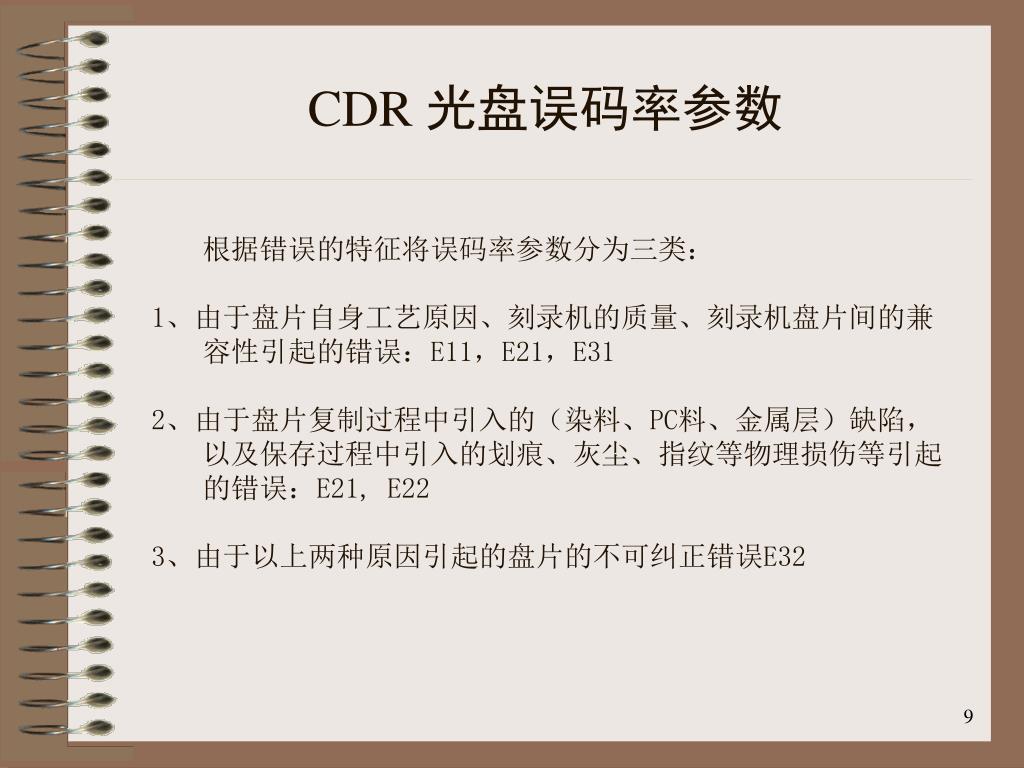

  9. CDR 光盘误码率参数 根据错误的特征将误码率参数分为三类： 1、由于盘片自身工艺原因、刻录机的质量、刻录机盘片间的兼容性引起的错误：E11，E21，E31 2、由于盘片复制过程中引入的（染料、PC料、金属层）缺陷，以及保存过程中引入的划痕、灰尘、指纹等物理损伤等引起的错误：E21, E22 3、由于以上两种原因引起的盘片的不可纠正错误E32

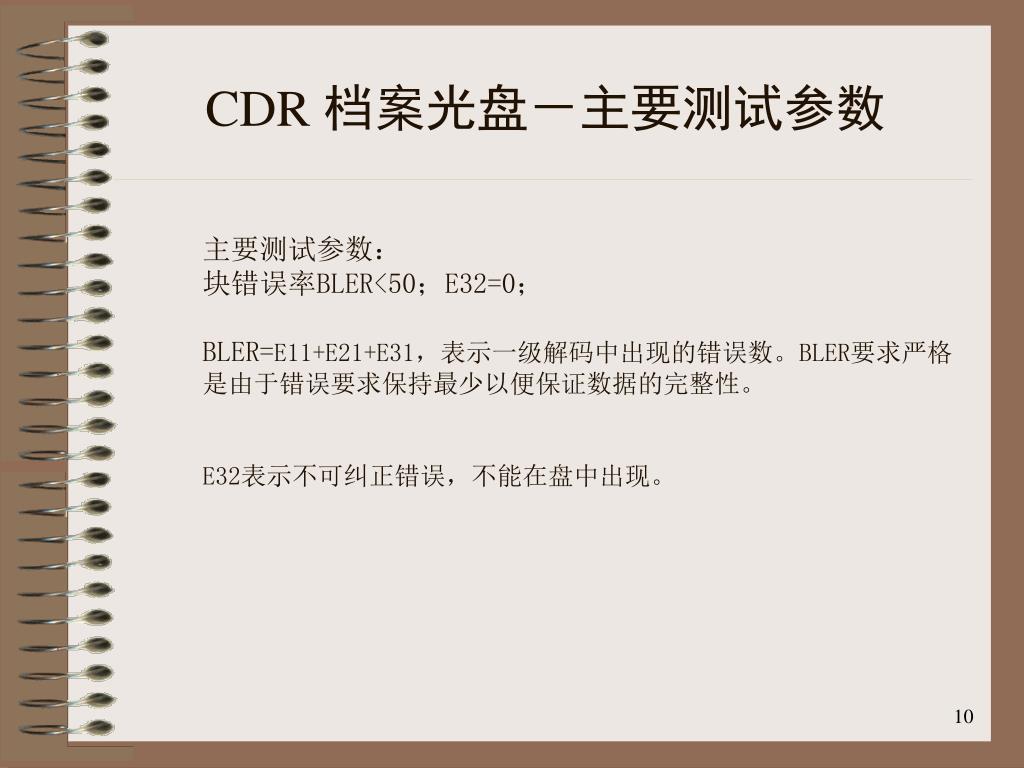

  10. CDR 档案光盘－主要测试参数 主要测试参数： 块错误率BLER<50；E32=0； BLER=E11+E21+E31，表示一级解码中出现的错误数。BLER要求严格是由于错误要求保持最少以便保证数据的完整性。 E32表示不可纠正错误，不能在盘中出现。

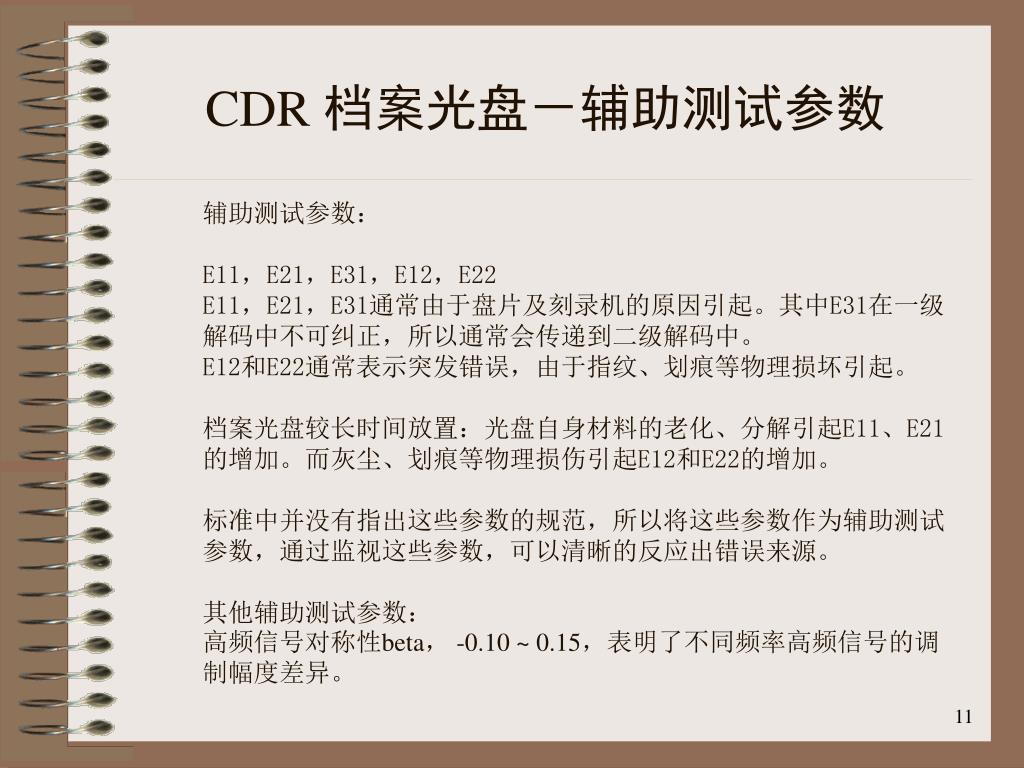

  11. CDR 档案光盘－辅助测试参数 辅助测试参数： E11，E21，E31，E12，E22 E11，E21，E31通常由于盘片及刻录机的原因引起。其中E31在一级解码中不可纠正，所以通常会传递到二级解码中。 E12和E22通常表示突发错误，由于指纹、划痕等物理损坏引起。 档案光盘较长时间放置：光盘自身材料的老化、分解引起E11、E21的增加。而灰尘、划痕等物理损伤引起E12和E22的增加。 标准中并没有指出这些参数的规范，所以将这些参数作为辅助测试参数，通过监视这些参数，可以清晰的反应出错误来源。 其他辅助测试参数： 高频信号对称性beta， -0.10 ~ 0.15，表明了不同频率高频信号的调制幅度差异。

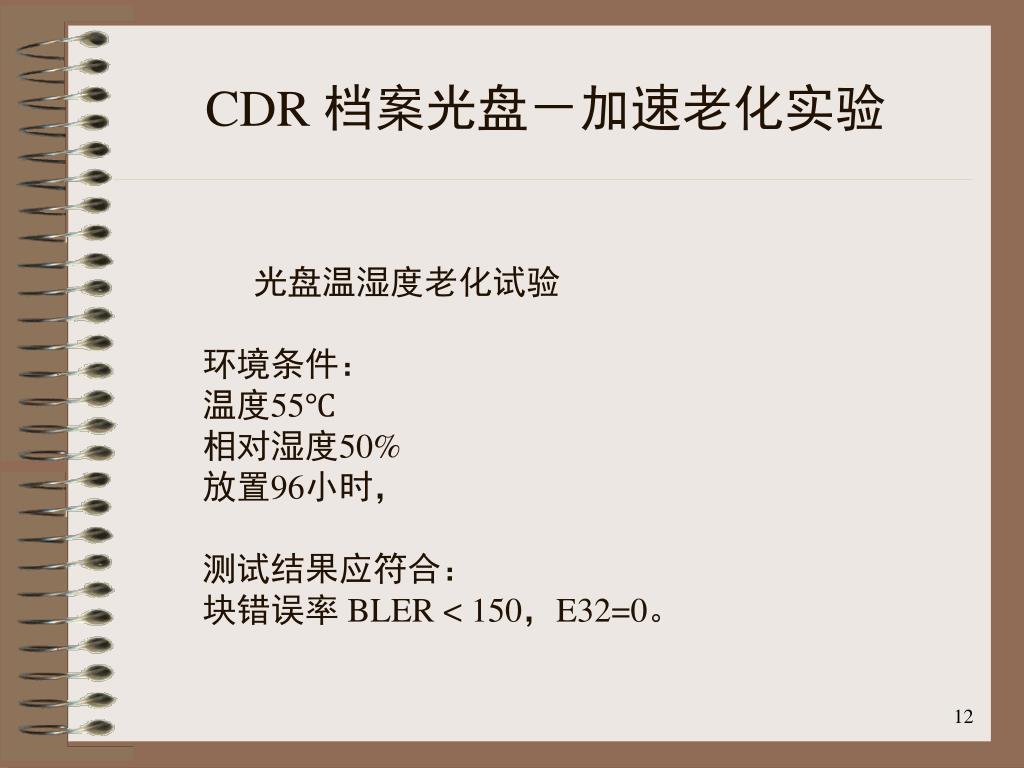

  12. CDR 档案光盘－加速老化实验 光盘温湿度老化试验 环境条件： 温度55℃ 相对湿度50% 放置96小时， 测试结果应符合： 块错误率 BLER < 150，E32=0。

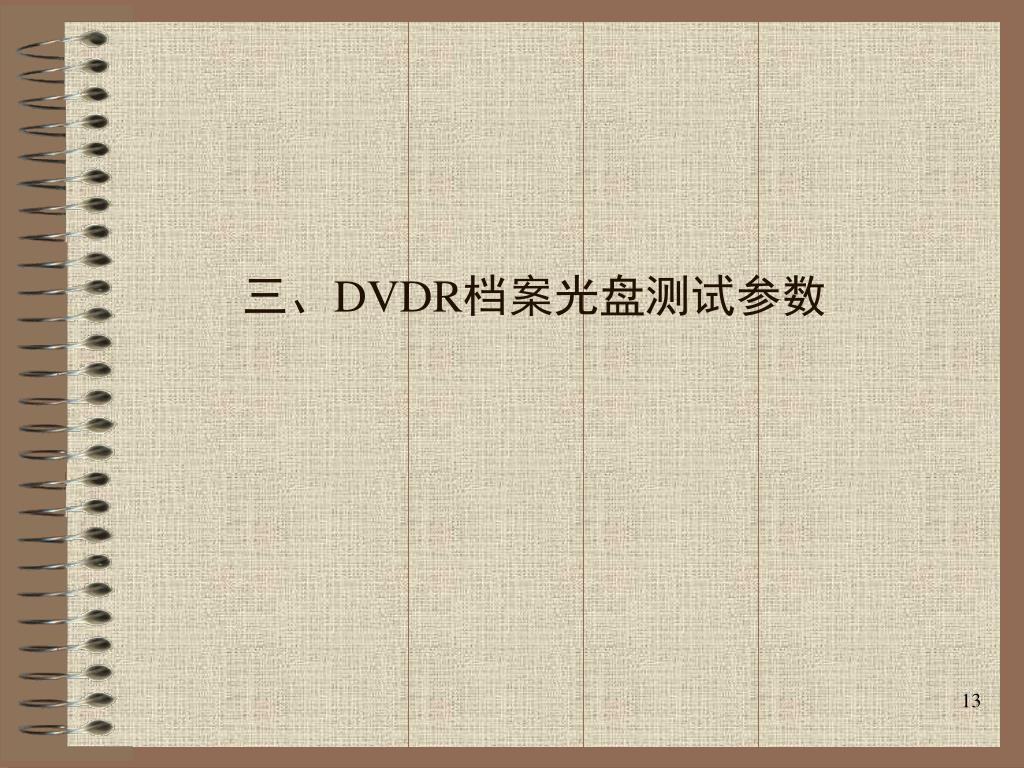

  13. 三、DVDR档案光盘测试参数

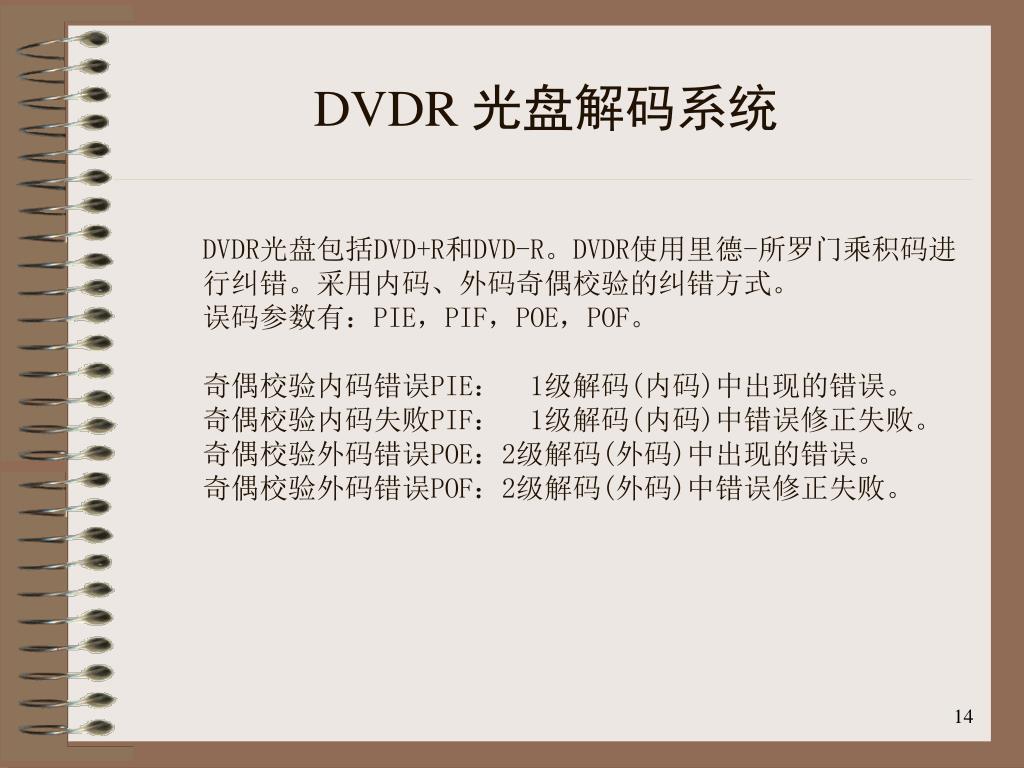

  14. DVDR 光盘解码系统 DVDR光盘包括DVD+R和DVD-R。DVDR使用里德-所罗门乘积码进行纠错。采用内码、外码奇偶校验的纠错方式。 误码参数有：PIE，PIF，POE，POF。 奇偶校验内码错误PIE： 1级解码(内码)中出现的错误。 奇偶校验内码失败PIF： 1级解码(内码)中错误修正失败。 奇偶校验外码错误POE：2级解码(外码)中出现的错误。 奇偶校验外码错误POF：2级解码(外码)中错误修正失败。

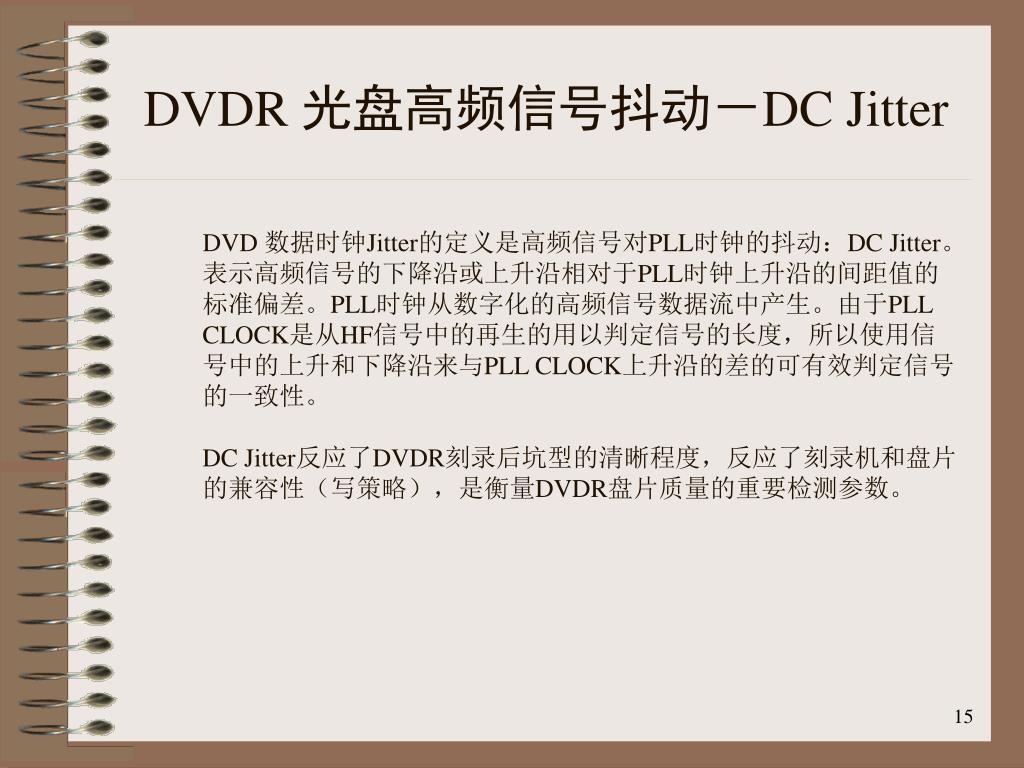

  15. DVDR 光盘高频信号抖动－DC Jitter DVD 数据时钟Jitter的定义是高频信号对PLL时钟的抖动：DC Jitter。表示高频信号的下降沿或上升沿相对于PLL时钟上升沿的间距值的标准偏差。PLL时钟从数字化的高频信号数据流中产生。由于PLL CLOCK是从HF信号中的再生的用以判定信号的长度，所以使用信号中的上升和下降沿来与PLL CLOCK上升沿的差的可有效判定信号的一致性。 DC Jitter反应了DVDR刻录后坑型的清晰程度，反应了刻录机和盘片的兼容性（写策略），是衡量DVDR盘片质量的重要检测参数。

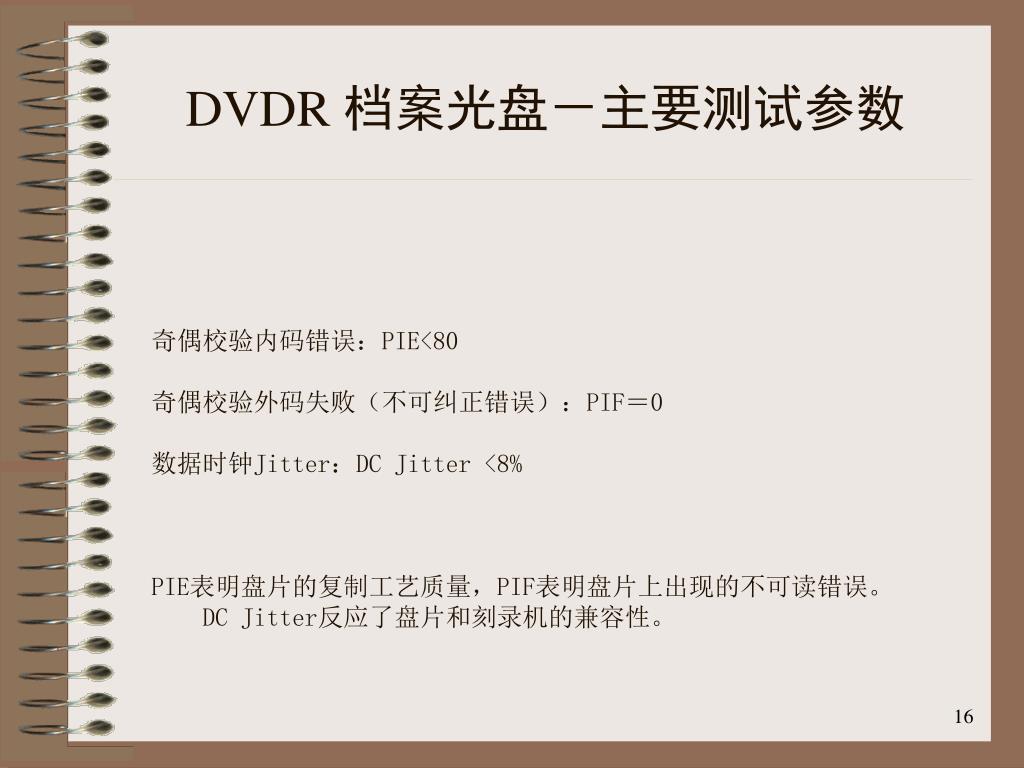

  16. DVDR 档案光盘－主要测试参数 奇偶校验内码错误：PIE<80 奇偶校验外码失败（不可纠正错误）：PIF＝0 数据时钟Jitter：DC Jitter <8% PIE表明盘片的复制工艺质量，PIF表明盘片上出现的不可读错误。DC Jitter反应了盘片和刻录机的兼容性。

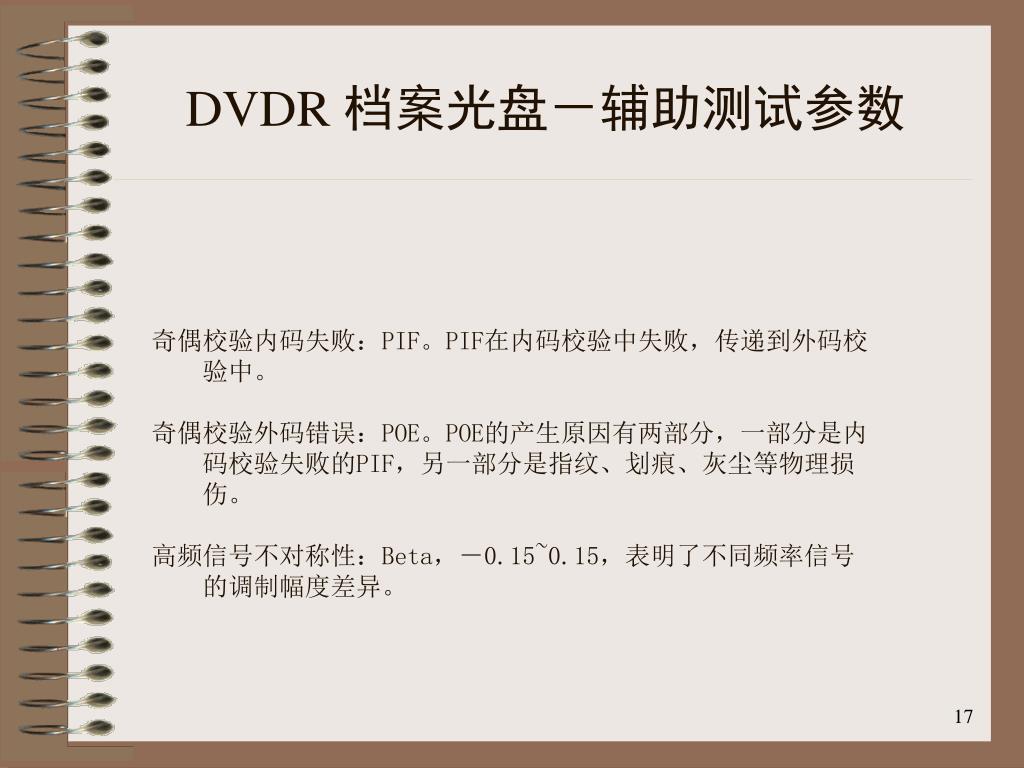

  17. DVDR 档案光盘－辅助测试参数 奇偶校验内码失败：PIF。PIF在内码校验中失败，传递到外码校验中。 奇偶校验外码错误：POE。POE的产生原因有两部分，一部分是内码校验失败的PIF，另一部分是指纹、划痕、灰尘等物理损伤。 高频信号不对称性：Beta，－0.15~0.15，表明了不同频率信号的调制幅度差异。

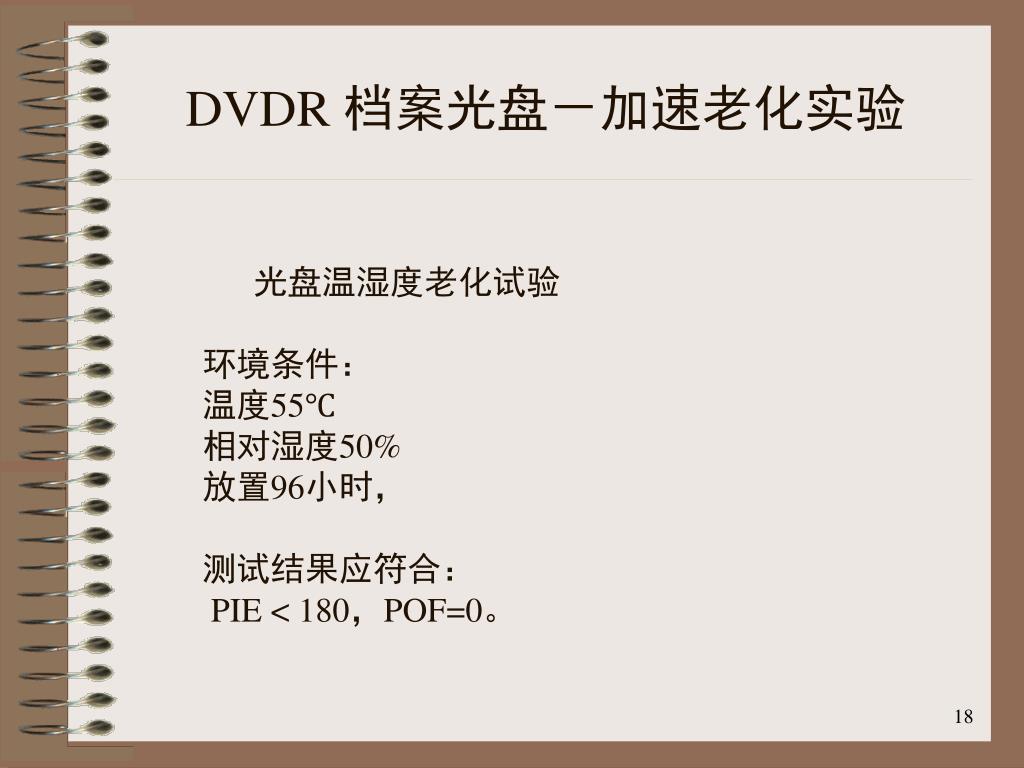

  18. DVDR 档案光盘－加速老化实验 光盘温湿度老化试验 环境条件： 温度55℃ 相对湿度50% 放置96小时， 测试结果应符合： PIE < 180，POF=0。

  19. 三、档案光盘检测仪

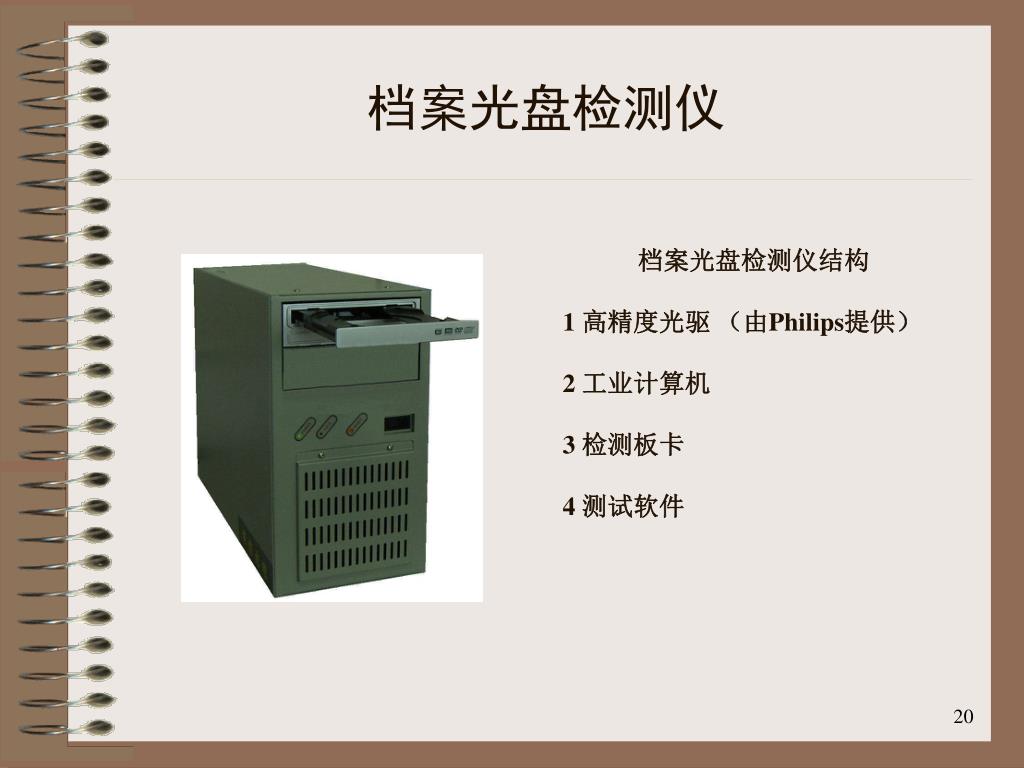

  20. 档案光盘检测仪 档案光盘检测仪结构 1 高精度光驱 （由Philips提供） 2 工业计算机 3 检测板卡 4 测试软件

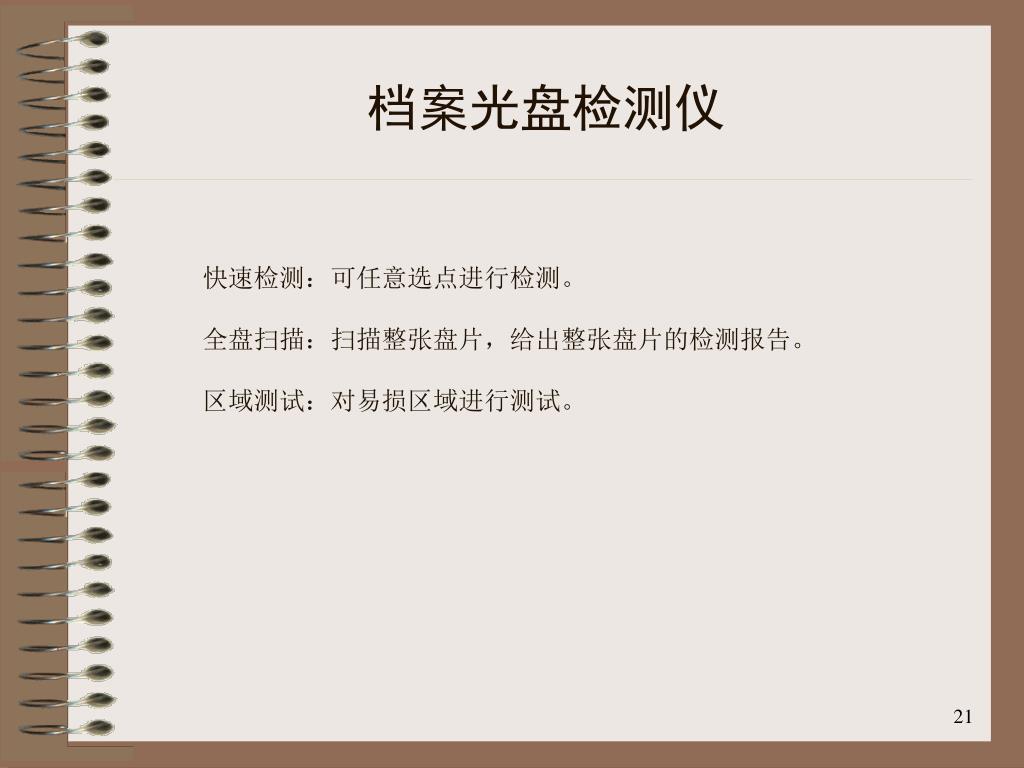

  21. 档案光盘检测仪 快速检测：可任意选点进行检测。 全盘扫描：扫描整张盘片，给出整张盘片的检测报告。 区域测试：对易损区域进行测试。

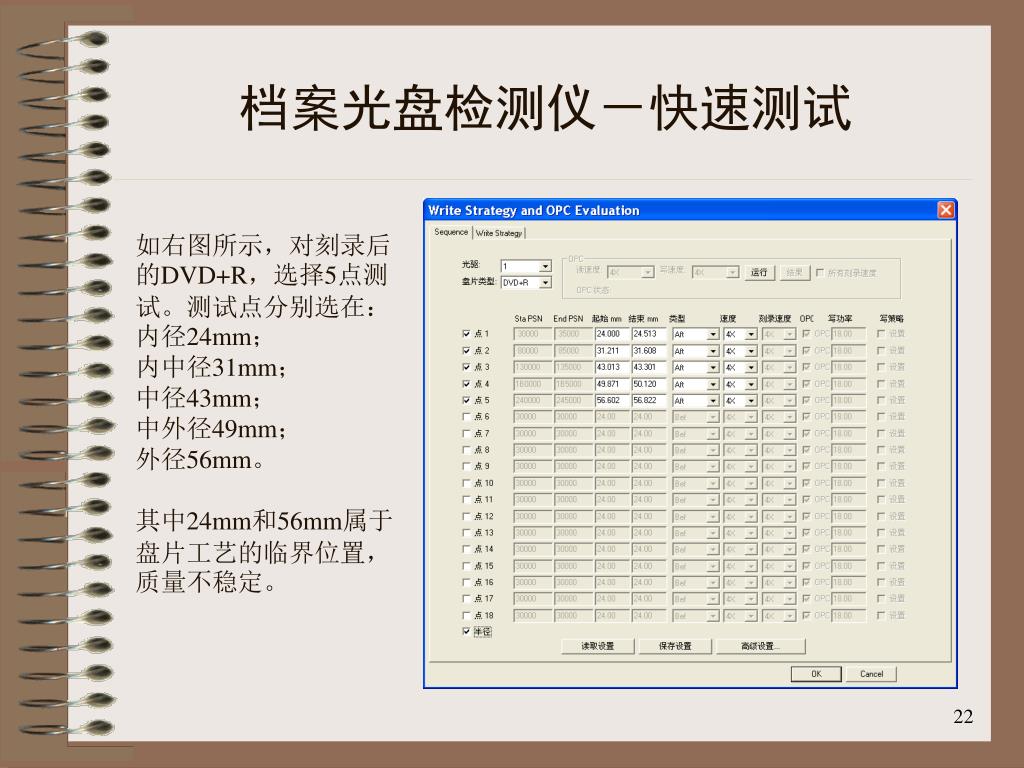

  22. 档案光盘检测仪－快速测试 如右图所示，对刻录后的DVD+R，选择5点测试。测试点分别选在：内径24mm； 内中径31mm； 中径43mm； 中外径49mm； 外径56mm。 其中24mm和56mm属于盘片工艺的临界位置，质量不稳定。

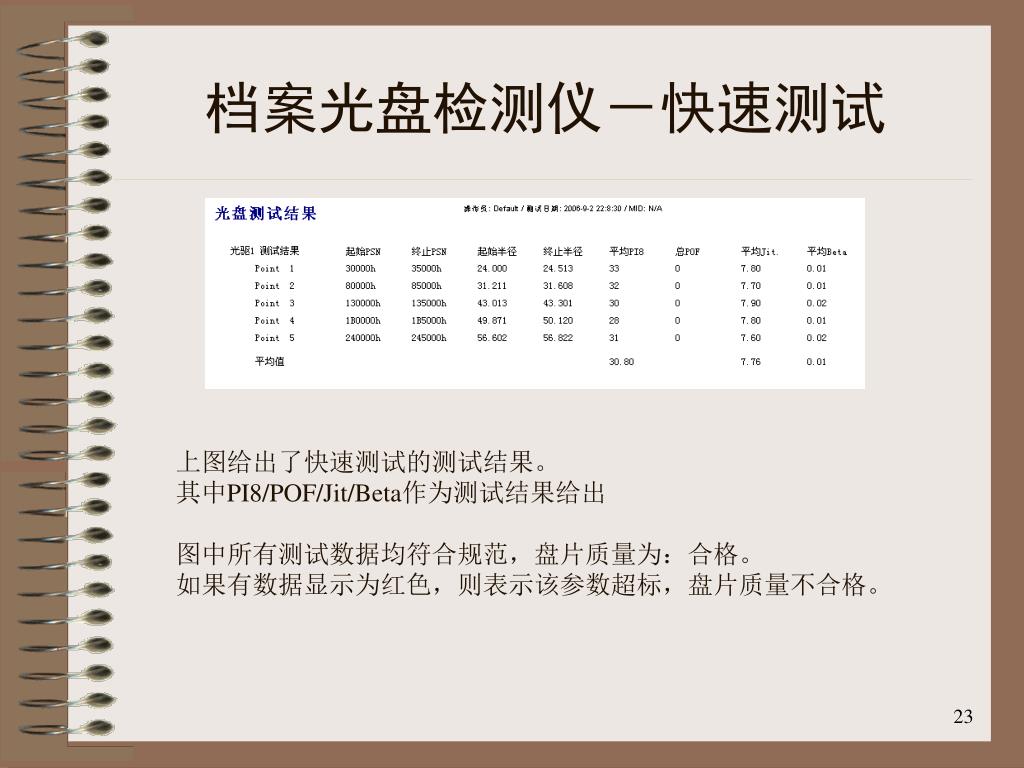

  23. 档案光盘检测仪－快速测试 上图给出了快速测试的测试结果。 其中PI8/POF/Jit/Beta作为测试结果给出 图中所有测试数据均符合规范，盘片质量为：合格。 如果有数据显示为红色，则表示该参数超标，盘片质量不合格。

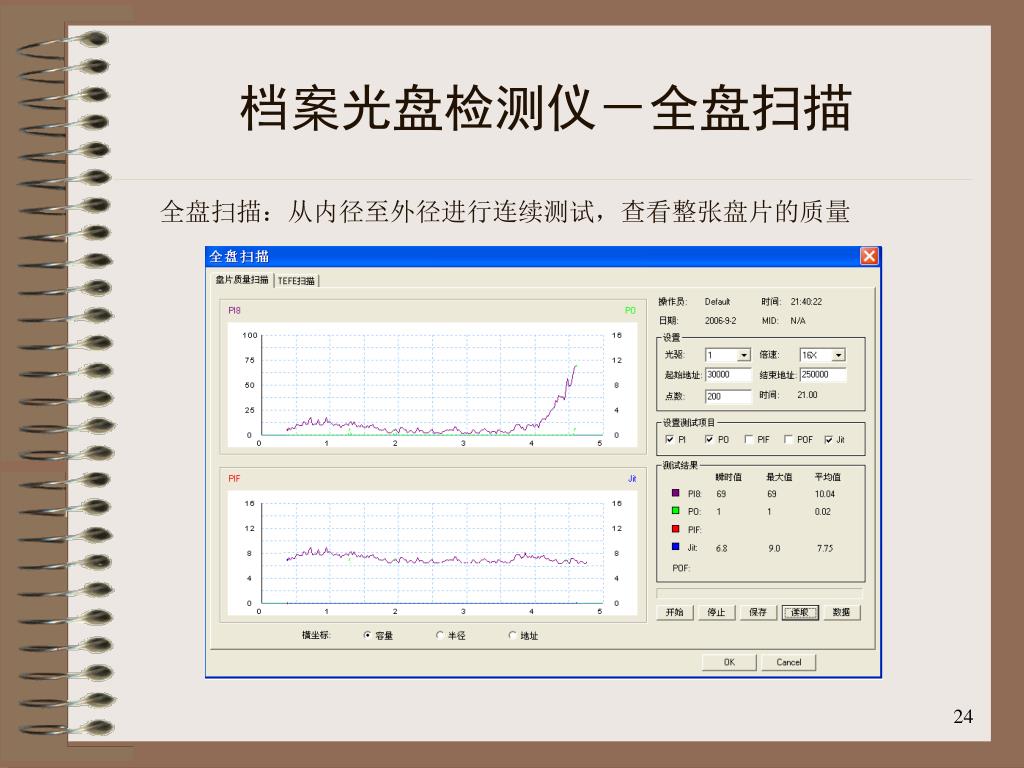

  24. 档案光盘检测仪－全盘扫描 全盘扫描：从内径至外径进行连续测试，查看整张盘片的质量

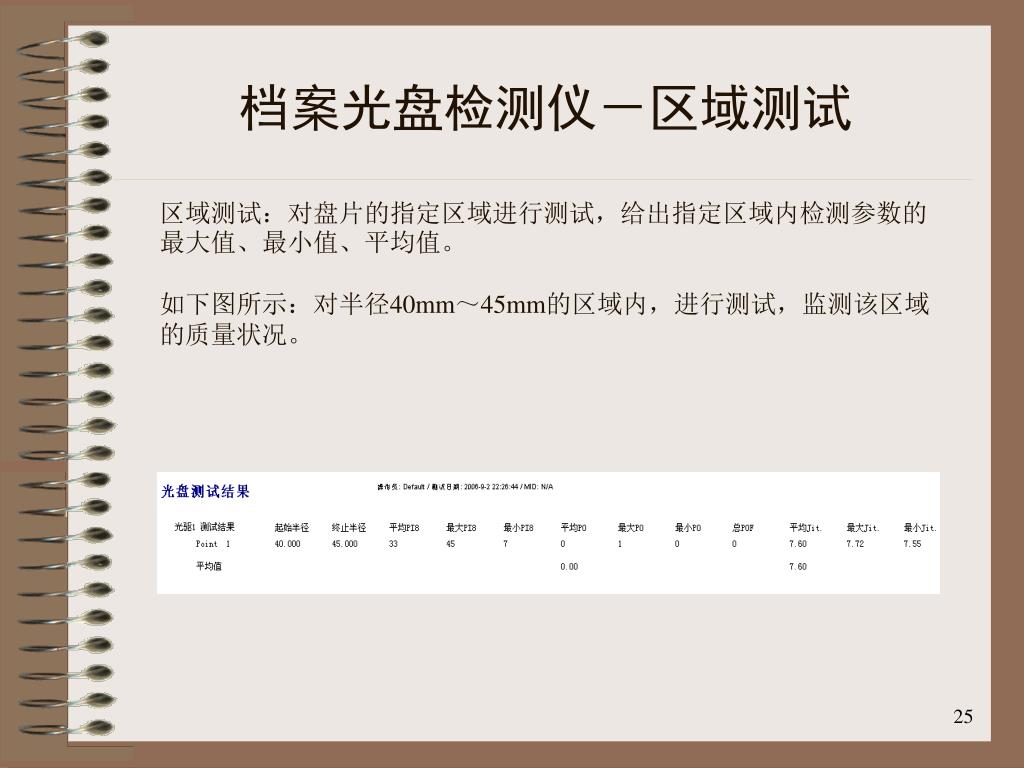

  25. 档案光盘检测仪－区域测试 区域测试：对盘片的指定区域进行测试，给出指定区域内检测参数的最大值、最小值、平均值。 如下图所示：对半径40mm～45mm的区域内，进行测试，监测该区域的质量状况。

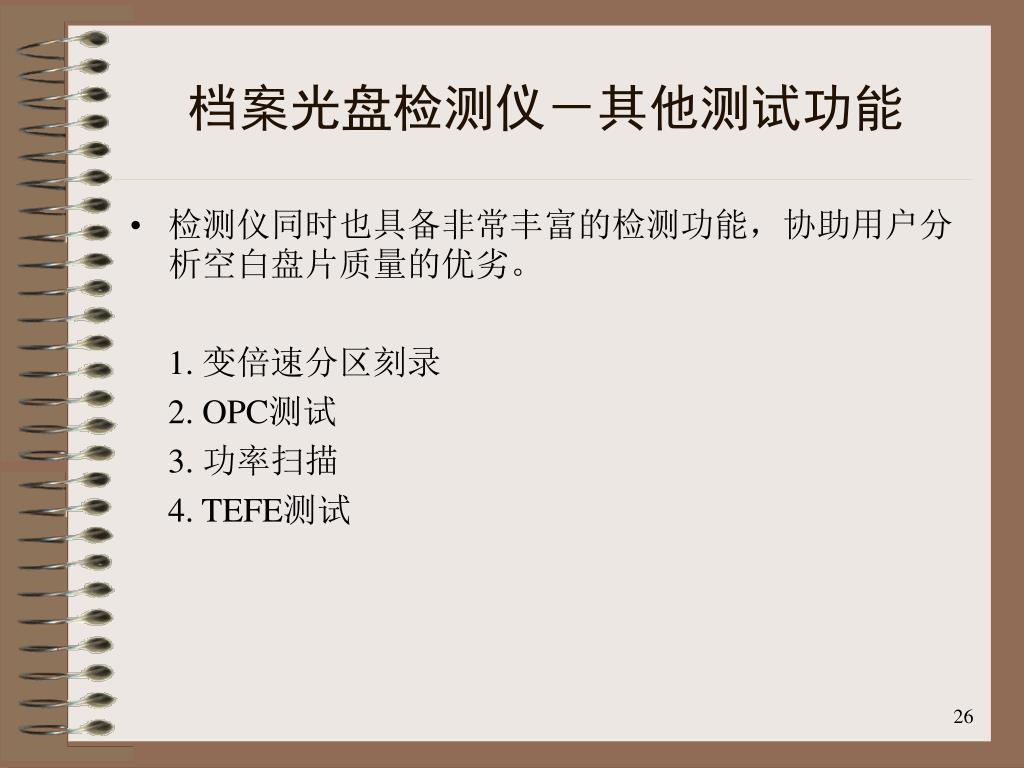

  26. 档案光盘检测仪－其他测试功能 • 检测仪同时也具备非常丰富的检测功能，协助用户分析空白盘片质量的优劣。 1. 变倍速分区刻录 2. OPC测试 3. 功率扫描 4. TEFE测试

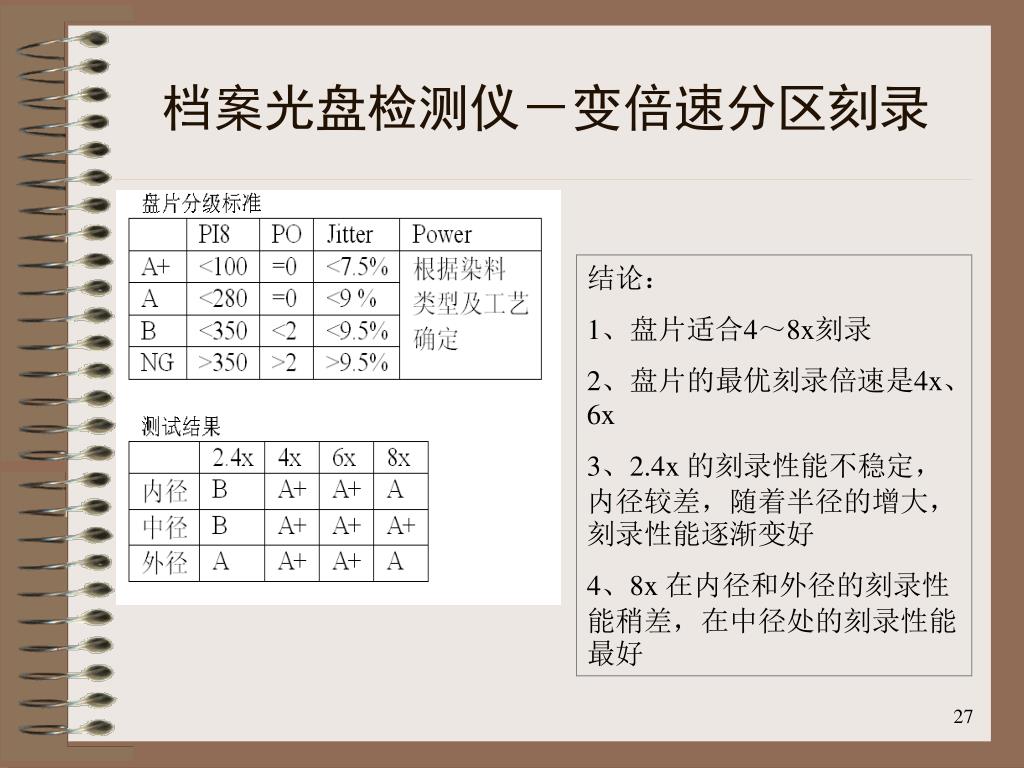

  27. 档案光盘检测仪－变倍速分区刻录 结论： 1、盘片适合4～8x刻录 2、盘片的最优刻录倍速是4x、6x 3、2.4x 的刻录性能不稳定，内径较差，随着半径的增大，刻录性能逐渐变好 4、8x 在内径和外径的刻录性能稍差，在中径处的刻录性能最好

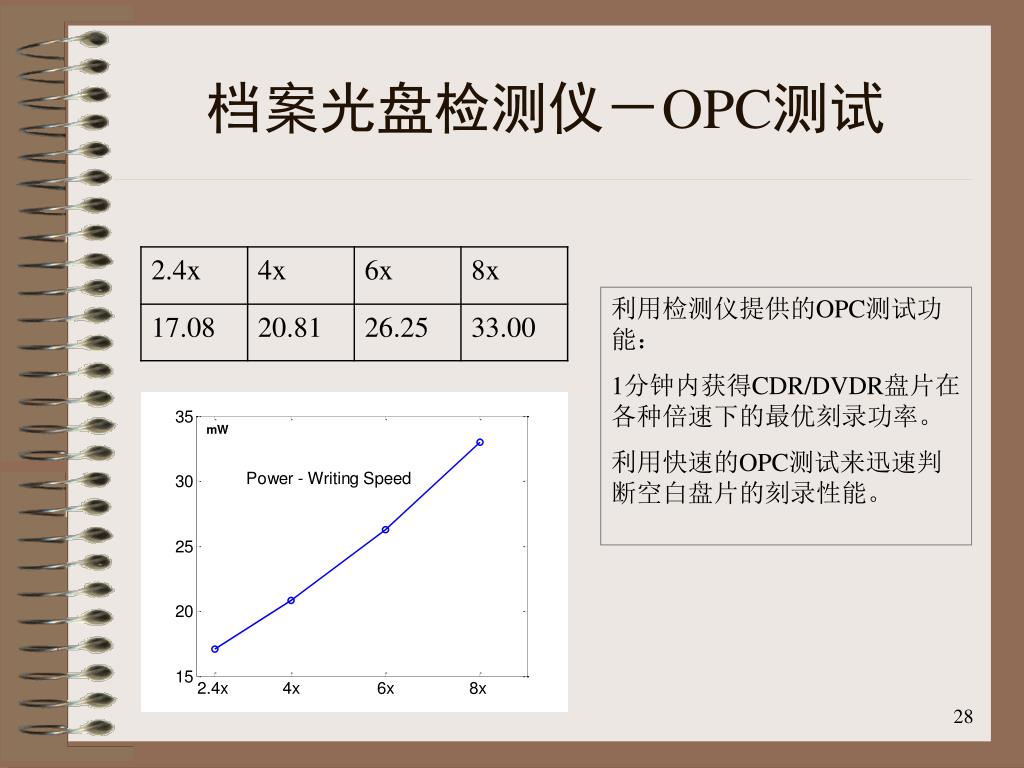

  28. 档案光盘检测仪－OPC测试 利用检测仪提供的OPC测试功能： 1分钟内获得CDR/DVDR盘片在各种倍速下的最优刻录功率。 利用快速的OPC测试来迅速判断空白盘片的刻录性能。

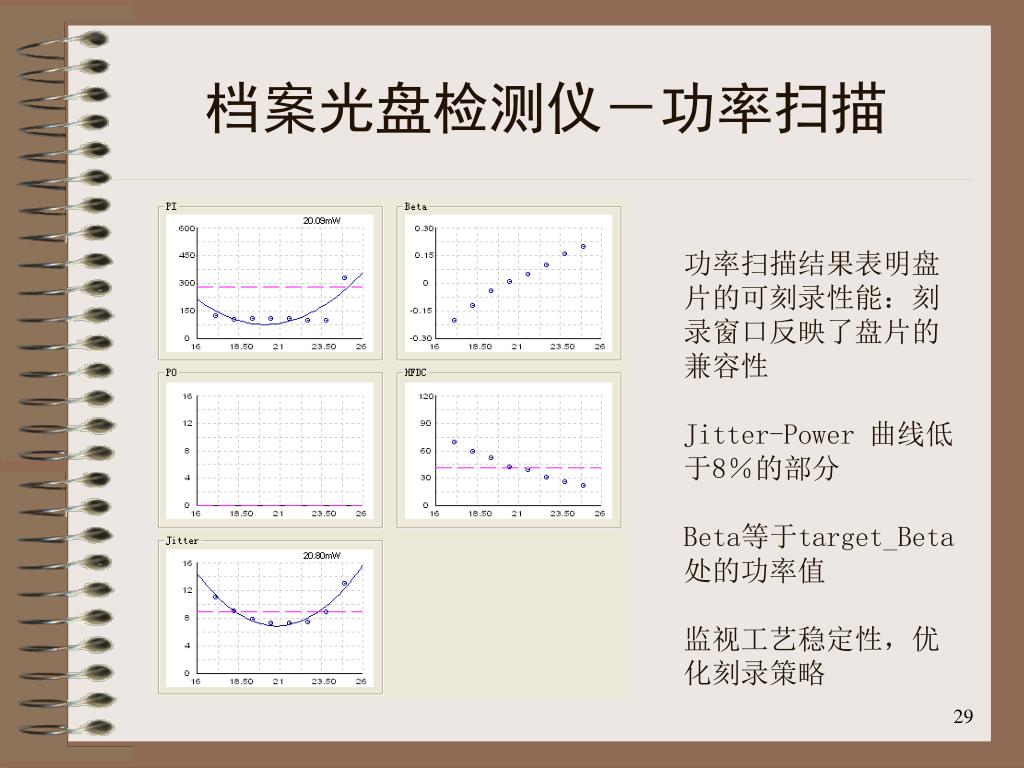

  29. 档案光盘检测仪－功率扫描 功率扫描结果表明盘片的可刻录性能：刻录窗口反映了盘片的兼容性 Jitter-Power 曲线低于8％的部分 Beta等于target_Beta处的功率值 监视工艺稳定性，优化刻录策略

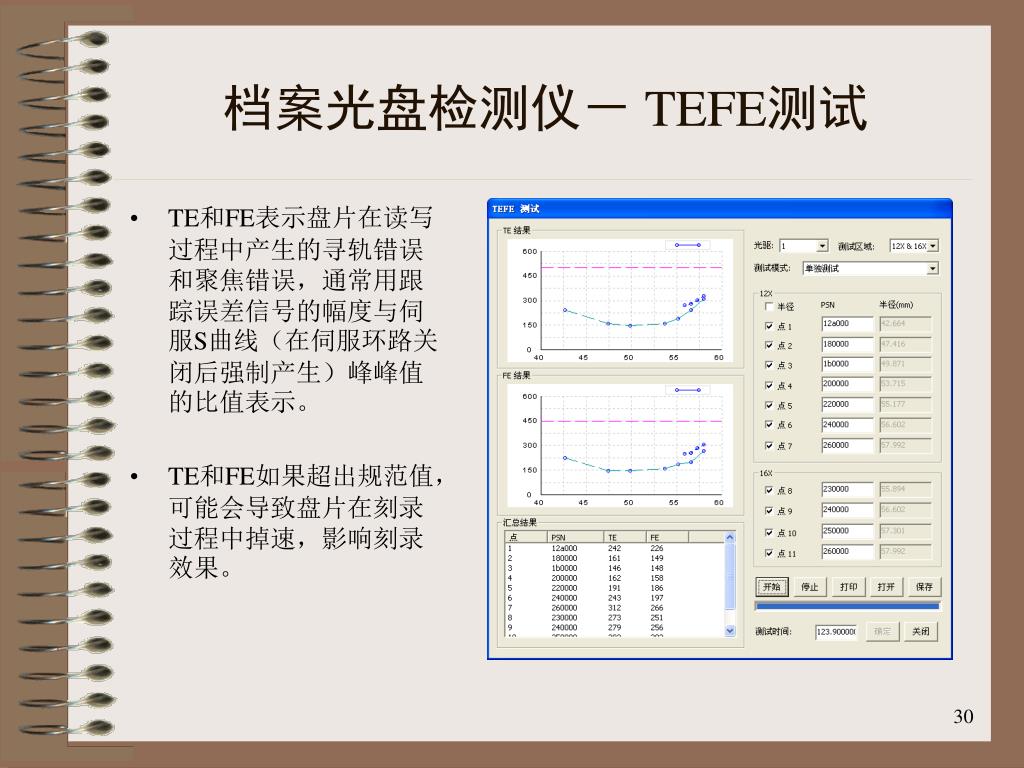

  30. 档案光盘检测仪－ TEFE测试 • TE和FE表示盘片在读写过程中产生的寻轨错误和聚焦错误，通常用跟踪误差信号的幅度与伺服S曲线（在伺服环路关闭后强制产生）峰峰值的比值表示。 • TE和FE如果超出规范值，可能会导致盘片在刻录过程中掉速，影响刻录效果。

  31. 谢 谢 ！
