丽江2.4米望远镜范玉峰云南天文台

2.4m Telescope Group Yunnan Observatory of CAS 丽江2.4米望远镜范玉峰云南天文台 2010-11-27 Email: 2m4@ynao.ac.cn http://www.gmg.org.cn

2.4m Telescope Group Yunnan Observatory of CAS 丽江2.4米望远镜 • 云南天文台丽江观测站 • 丽江2.4米望远镜 • YFOSC 云南暗天体相机及分光仪 • LiJET 丽江系外行星探测仪

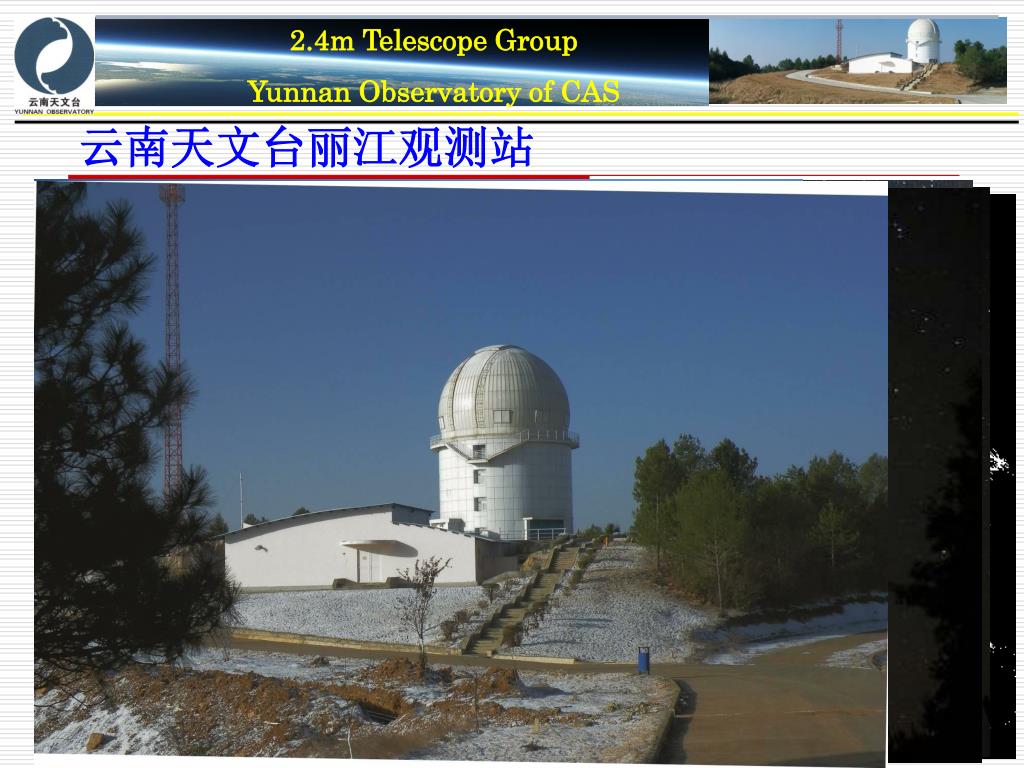

2.4m Telescope Group Yunnan Observatory of CAS 云南天文台丽江观测站

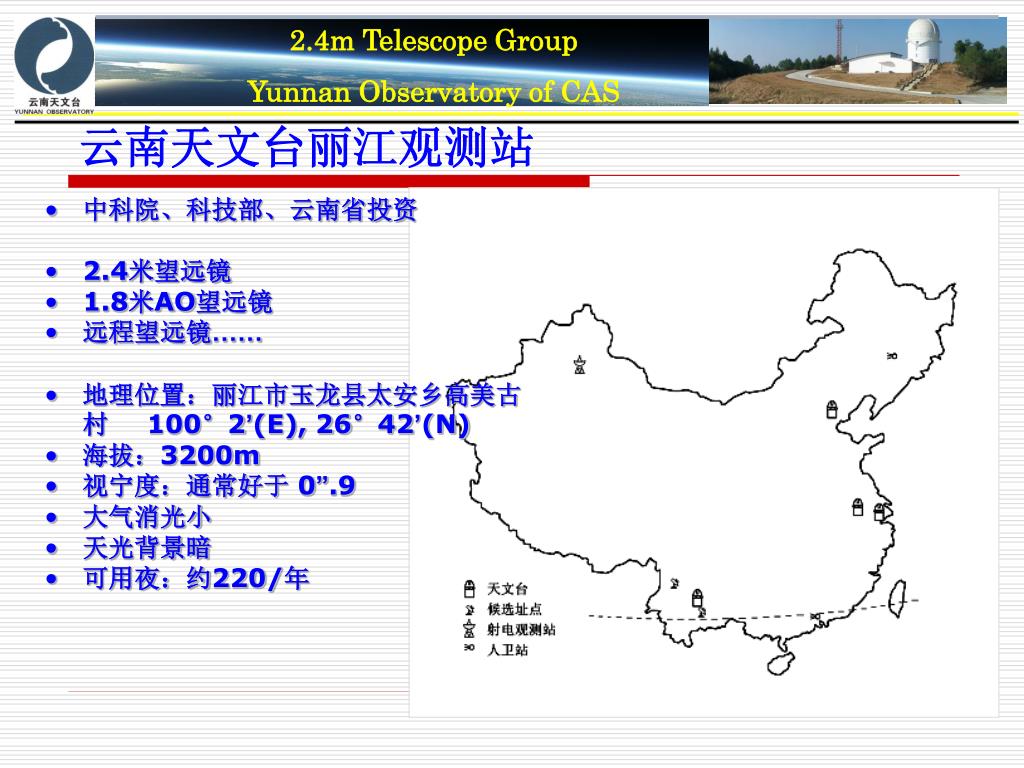

2.4m Telescope Group Yunnan Observatory of CAS 云南天文台丽江观测站 • 中科院、科技部、云南省投资 • 2.4米望远镜 • 1.8米AO望远镜 • 远程望远镜…… • 地理位置：丽江市玉龙县太安乡高美古村 100°2’(E), 26°42’(N) • 海拔：3200m • 视宁度：通常好于 0”.9 • 大气消光小 • 天光背景暗 • 可用夜：约220/年

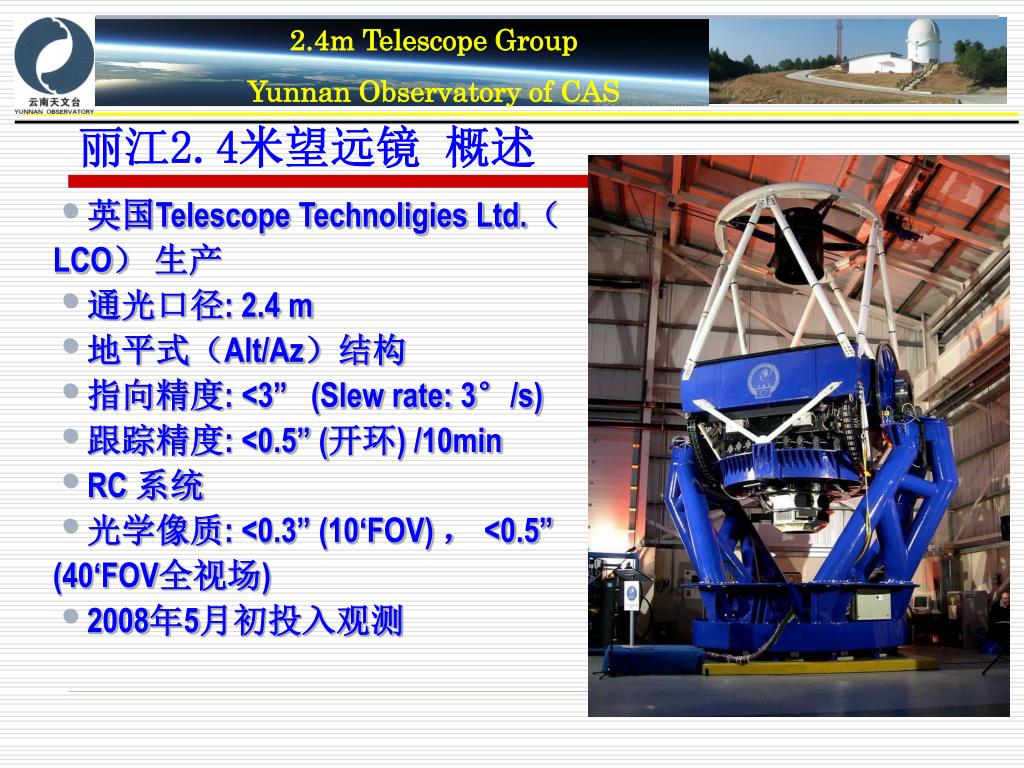

2.4m Telescope Group Yunnan Observatory of CAS 丽江2.4米望远镜概述 • 英国Telescope Technoligies Ltd.（LCO）生产 • 通光口径: 2.4 m • 地平式（Alt/Az）结构 • 指向精度: <3” (Slew rate: 3°/s) • 跟踪精度: <0.5” (开环) /10min • RC 系统 • 光学像质: <0.3” (10‘FOV) ， <0.5” (40‘FOV全视场) • 2008年5月初投入观测

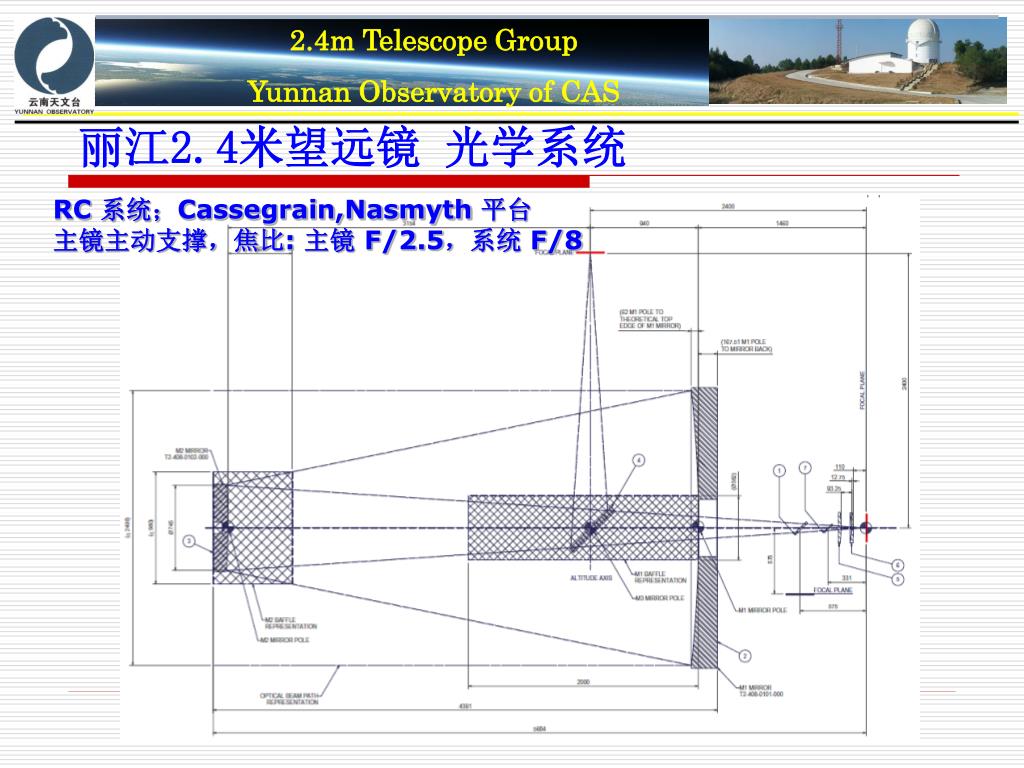

2.4m Telescope Group Yunnan Observatory of CAS 丽江2.4米望远镜光学系统 • RC 系统；Cassegrain,Nasmyth 平台 • 主镜主动支撑，焦比: 主镜 F/2.5，系统F/8

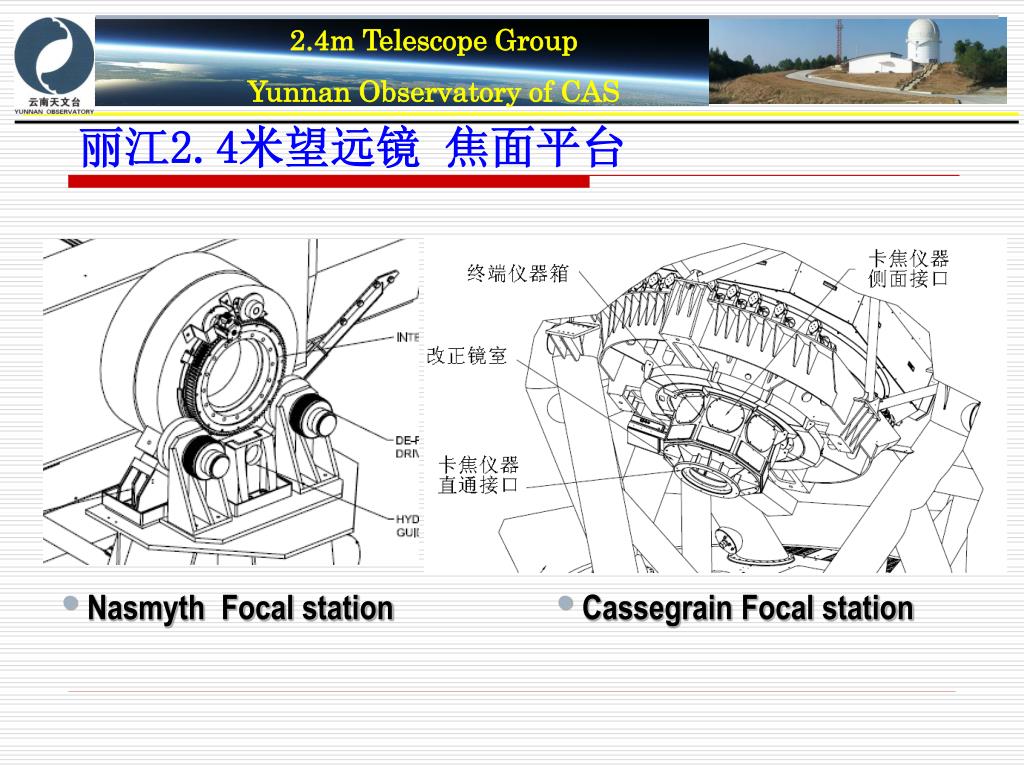

2.4m Telescope Group Yunnan Observatory of CAS 丽江2.4米望远镜焦面平台 • Nasmyth Focal station • Cassegrain Focal station

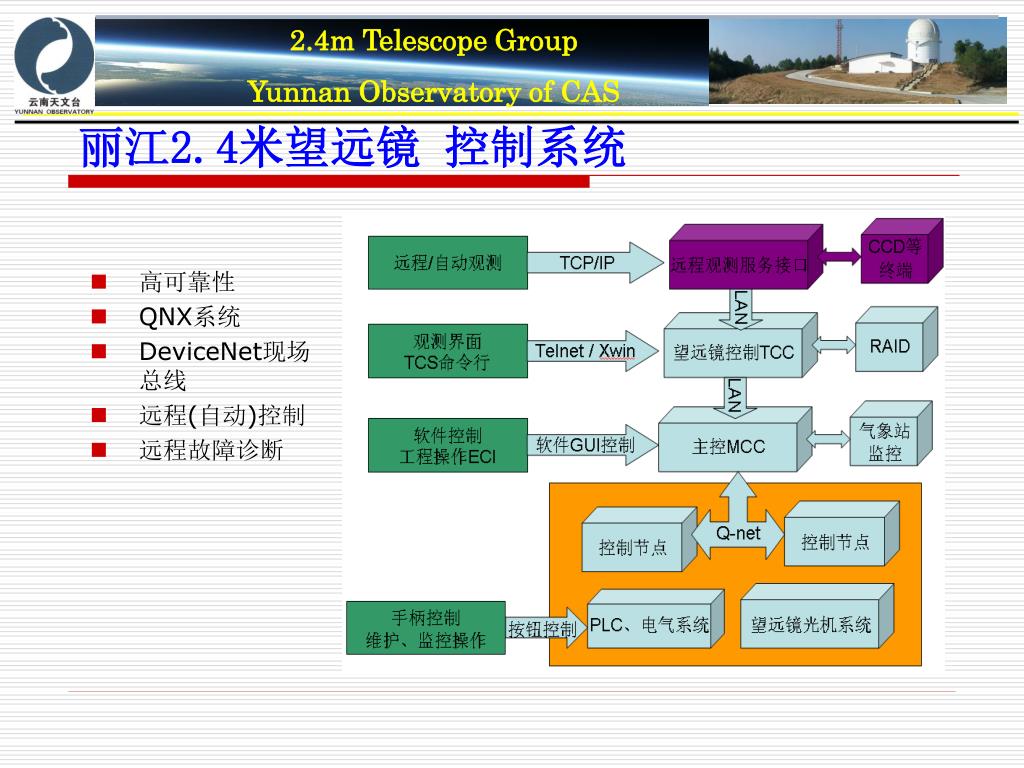

2.4m Telescope Group Yunnan Observatory of CAS 丽江2.4米望远镜控制系统 • 高可靠性 • QNX系统 • DeviceNet现场总线 • 远程(自动)控制 • 远程故障诊断

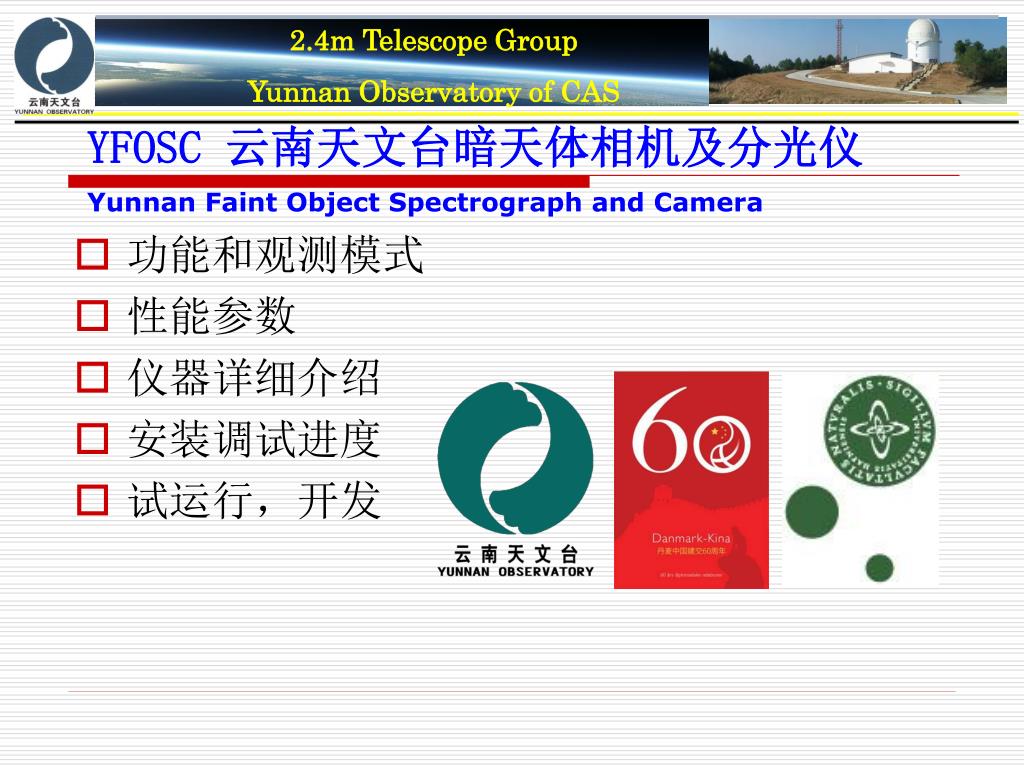

2.4m Telescope Group Yunnan Observatory of CAS YFOSC 云南天文台暗天体相机及分光仪 Yunnan Faint Object Spectrograph and Camera • 功能和观测模式 • 性能参数 • 仪器详细介绍 • 安装调试进度 • 试运行，开发

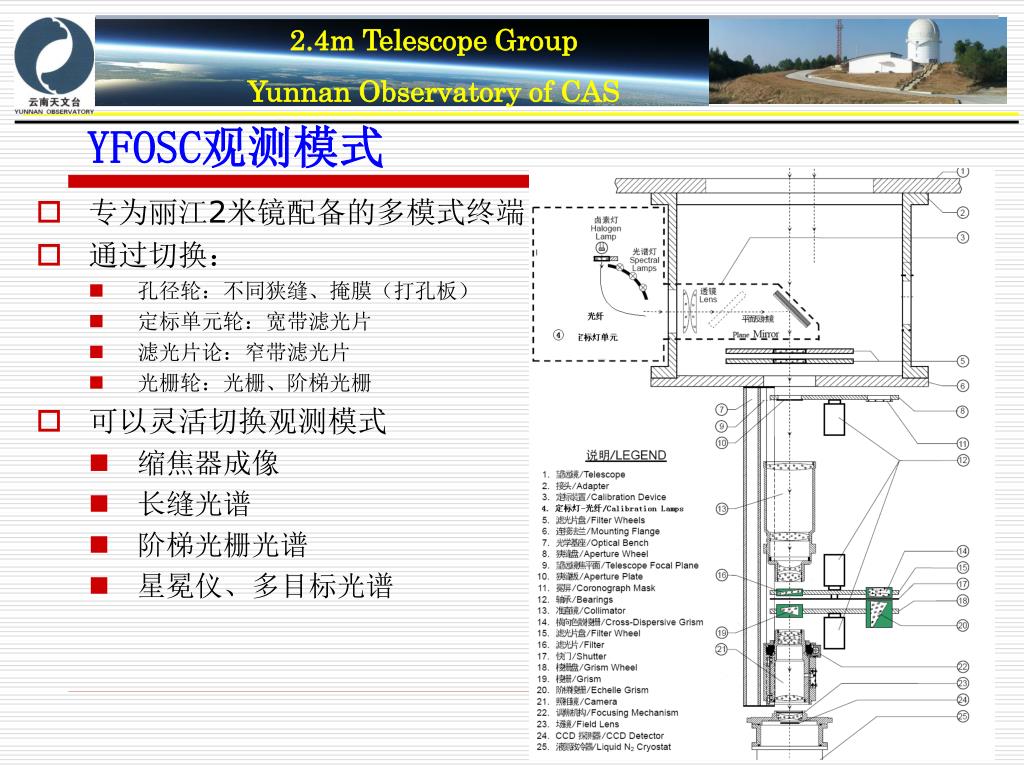

2.4m Telescope Group Yunnan Observatory of CAS YFOSC观测模式 • 专为丽江2米镜配备的多模式终端 • 通过切换： • 孔径轮：不同狭缝、掩膜（打孔板） • 定标单元轮：宽带滤光片 • 滤光片论：窄带滤光片 • 光栅轮：光栅、阶梯光栅 • 可以灵活切换观测模式 • 缩焦器成像 • 长缝光谱 • 阶梯光栅光谱 • 星冕仪、多目标光谱

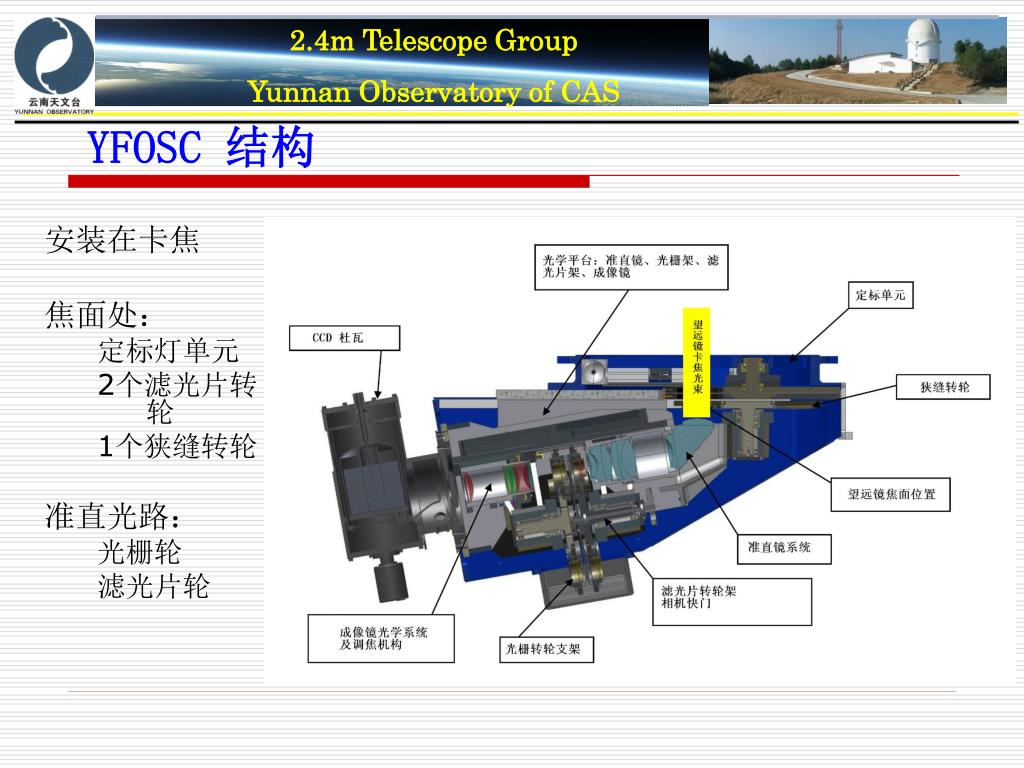

2.4m Telescope Group Yunnan Observatory of CAS YFOSC 结构安装在卡焦焦面处：定标灯单元 2个滤光片转轮 1个狭缝转轮准直光路：光栅轮滤光片轮

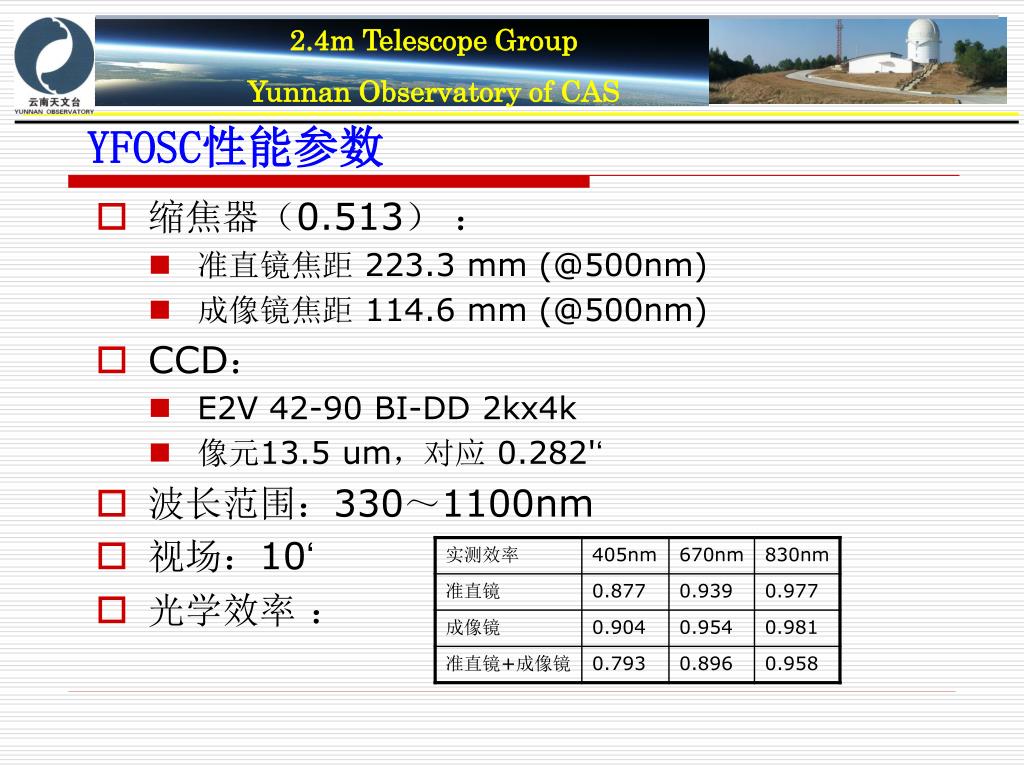

2.4m Telescope Group Yunnan Observatory of CAS YFOSC性能参数 • 缩焦器（0.513）： • 准直镜焦距 223.3 mm (@500nm) • 成像镜焦距 114.6 mm (@500nm) • CCD： • E2V 42-90 BI-DD 2kx4k • 像元13.5 um，对应 0.282'‘ • 波长范围：330～1100nm • 视场：10‘ • 光学效率：

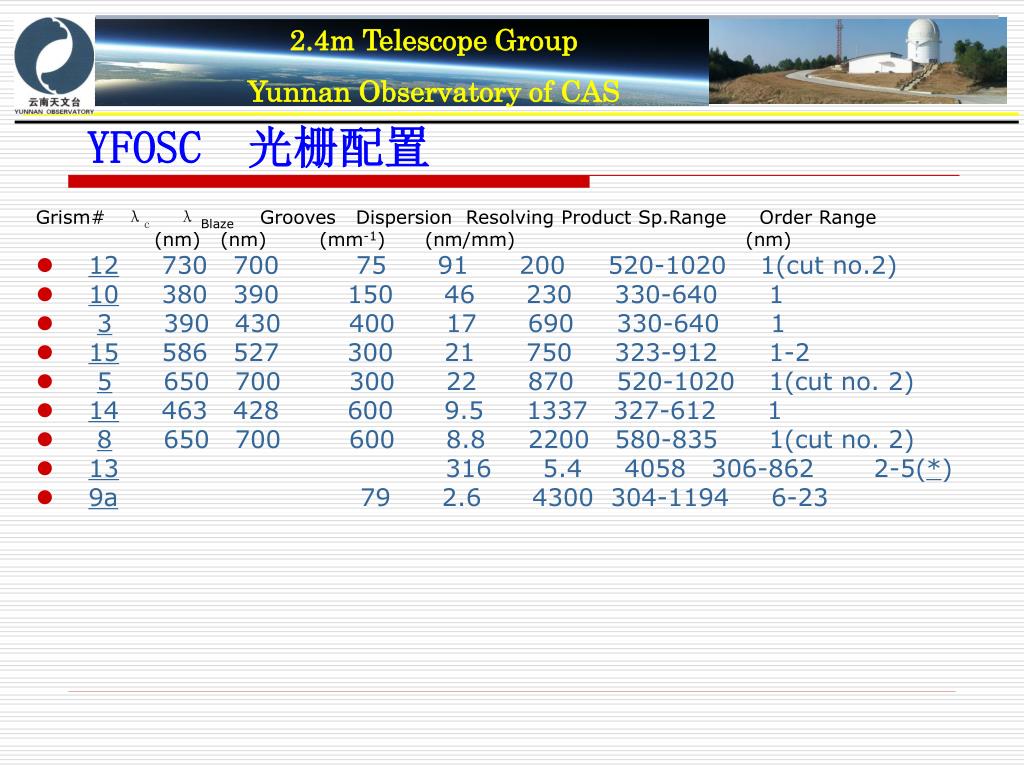

2.4m Telescope Group Yunnan Observatory of CAS YFOSC 光栅配置 Grism# λcλ Blaze Grooves Dispersion Resolving Product Sp.Range Order Range (nm) (nm) (mm-1) (nm/mm) (nm) • 12 730 700 75 91 200 520-1020 1(cut no.2) • 10 380 390 150 46 230 330-640 1 • 3 390 430 400 17 690 330-640 1 • 15 586 527 300 21 750 323-912 1-2 • 5 650 700 300 22 870 520-1020 1(cut no. 2) • 14 463 428 600 9.5 1337 327-612 1 • 8 650 700 600 8.8 2200 580-835 1(cut no. 2) • 13 316 5.4 4058 306-862 2-5(*) • 9a 79 2.6 4300 304-1194 6-23

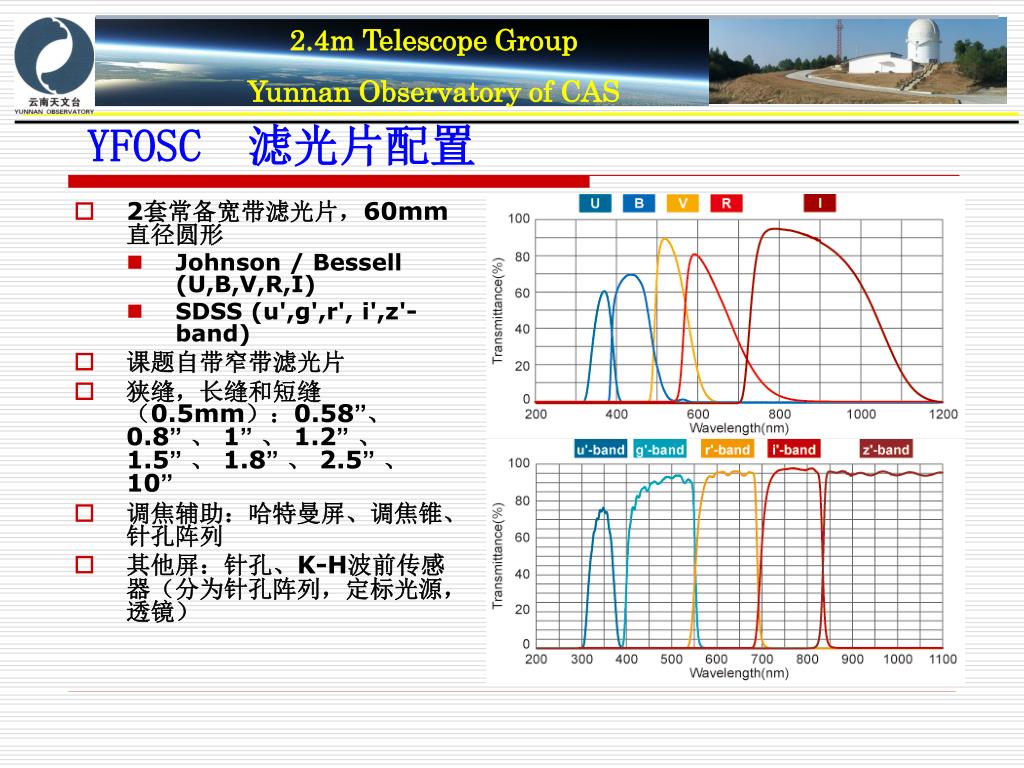

2.4m Telescope Group Yunnan Observatory of CAS YFOSC 滤光片配置 • 2套常备宽带滤光片，60mm直径圆形 • Johnson / Bessell (U,B,V,R,I) • SDSS (u',g',r', i',z'-band) • 课题自带窄带滤光片 • 狭缝，长缝和短缝（0.5mm）：0.58’’、 0.8’’、 1’’、 1.2’’、 1.5’’、 1.8’’、 2.5’’、 10’’ • 调焦辅助：哈特曼屏、调焦锥、针孔阵列 • 其他屏：针孔、K-H波前传感器（分为针孔阵列，定标光源，透镜）

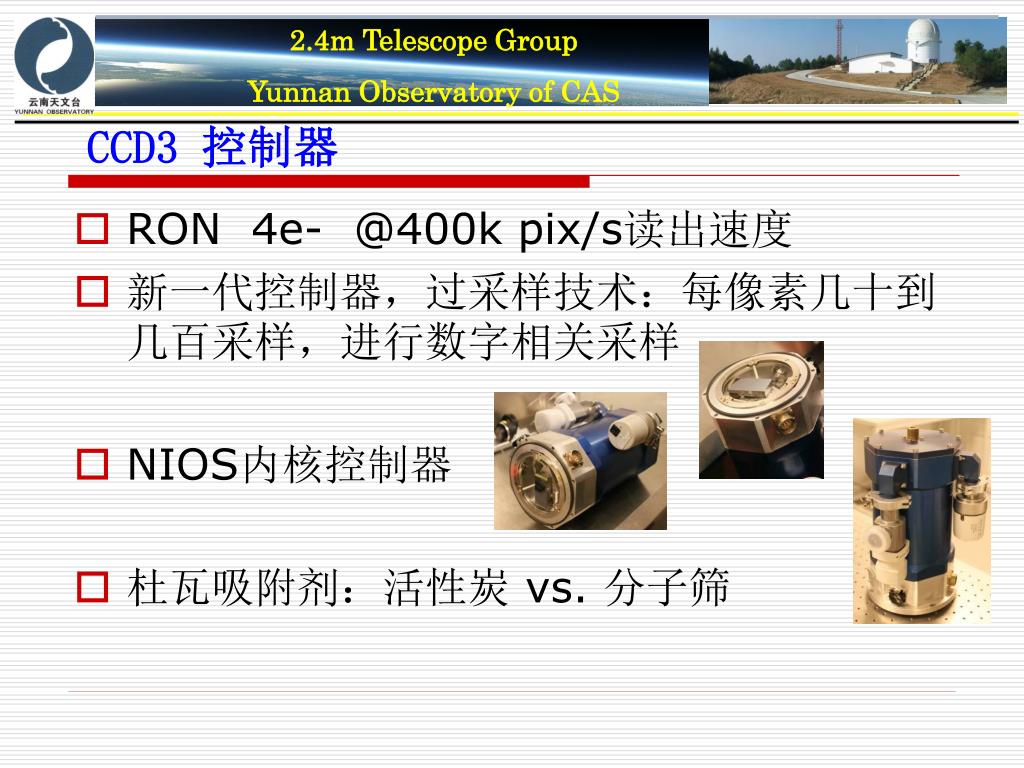

2.4m Telescope Group Yunnan Observatory of CAS CCD3 控制器 • RON 4e- @400k pix/s读出速度 • 新一代控制器，过采样技术：每像素几十到几百采样，进行数字相关采样 • NIOS内核控制器 • 杜瓦吸附剂：活性炭 vs. 分子筛

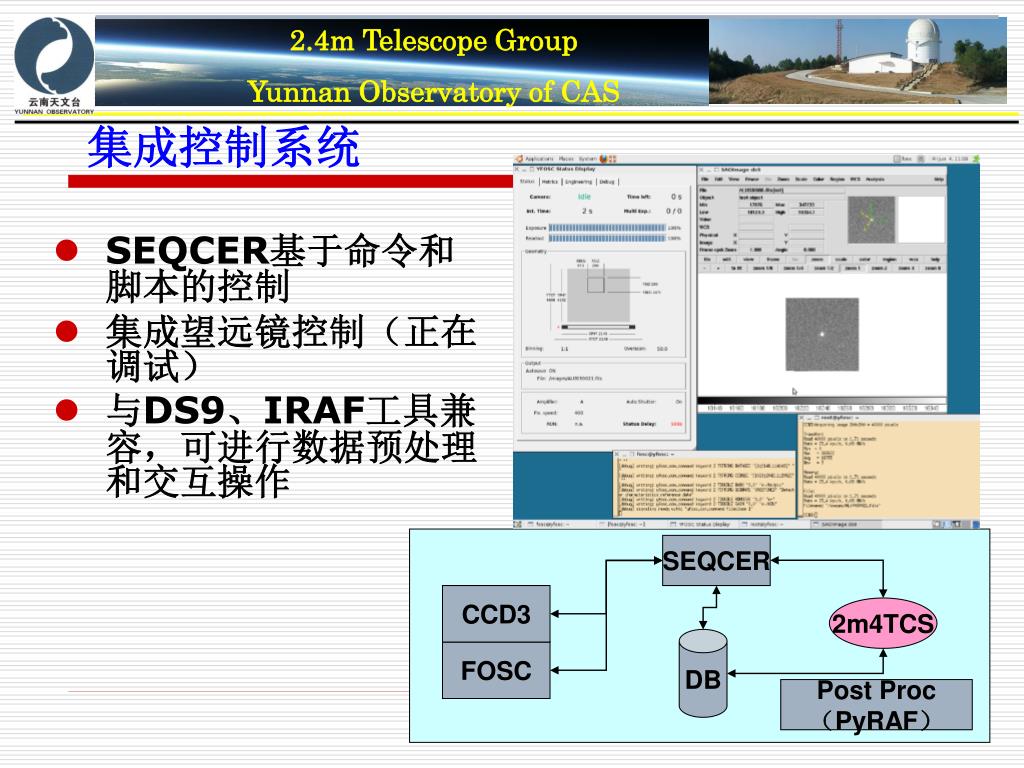

SEQCER CCD3 2m4TCS DB FOSC Post Proc （PyRAF） 2.4m Telescope Group Yunnan Observatory of CAS 集成控制系统 • SEQCER基于命令和脚本的控制 • 集成望远镜控制（正在调试） • 与DS9、IRAF工具兼容，可进行数据预处理和交互操作

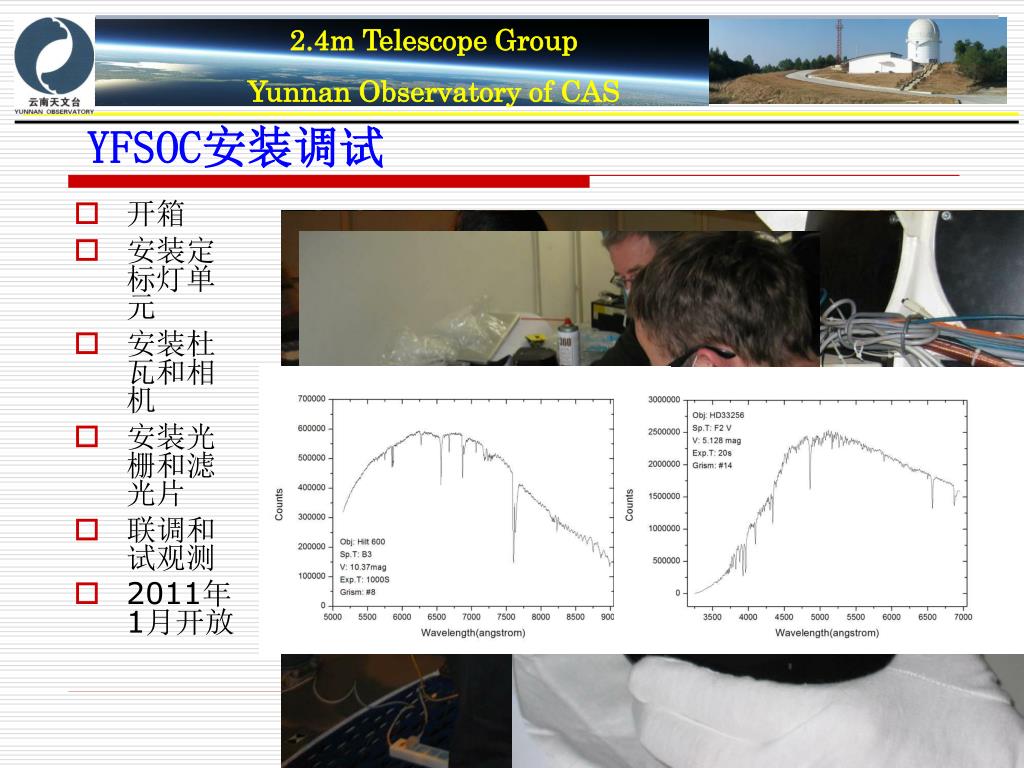

2.4m Telescope Group Yunnan Observatory of CAS YFSOC安装调试 • 开箱 • 安装定标灯单元 • 安装杜瓦和相机 • 安装光栅和滤光片 • 联调和试观测 • 2011年1月开放

祝白金明同志早日康复

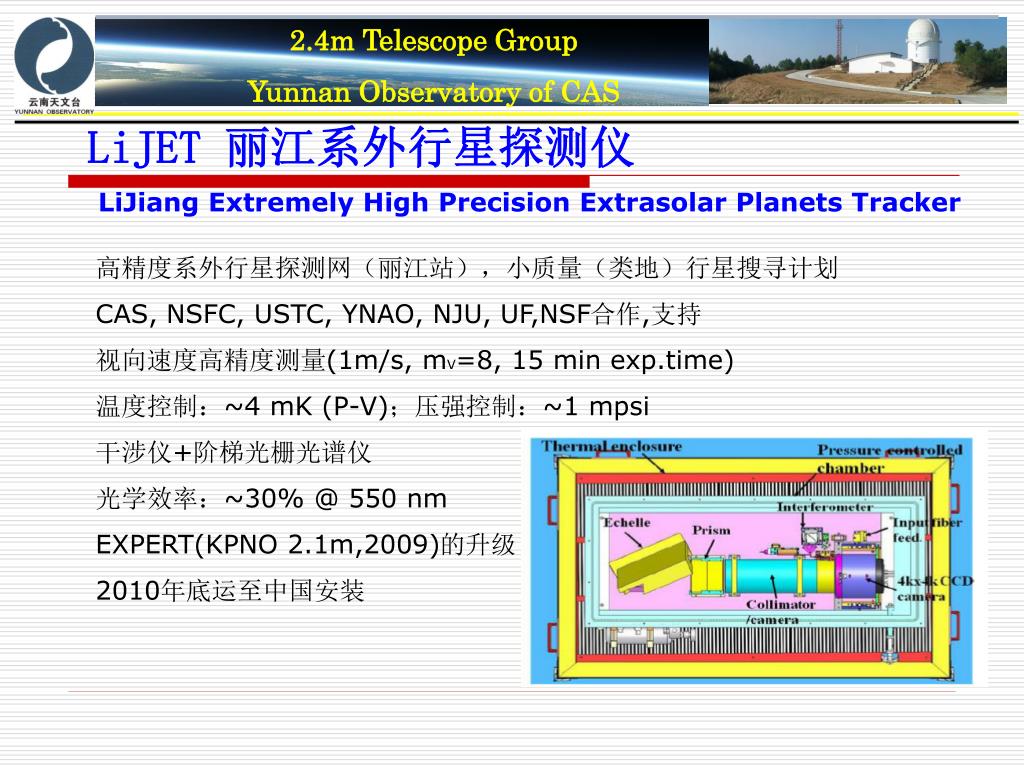

2.4m Telescope Group Yunnan Observatory of CAS LiJET 丽江系外行星探测仪 LiJiang Extremely High Precision Extrasolar Planets Tracker 高精度系外行星探测网（丽江站），小质量（类地）行星搜寻计划 CAS, NSFC, USTC, YNAO, NJU, UF,NSF合作,支持视向速度高精度测量(1m/s, mV=8, 15 min exp.time) 温度控制：~4 mK (P-V)；压强控制：~1 mpsi 干涉仪+阶梯光栅光谱仪光学效率：~30% @ 550 nm EXPERT(KPNO 2.1m,2009)的升级 2010年底运至中国安装

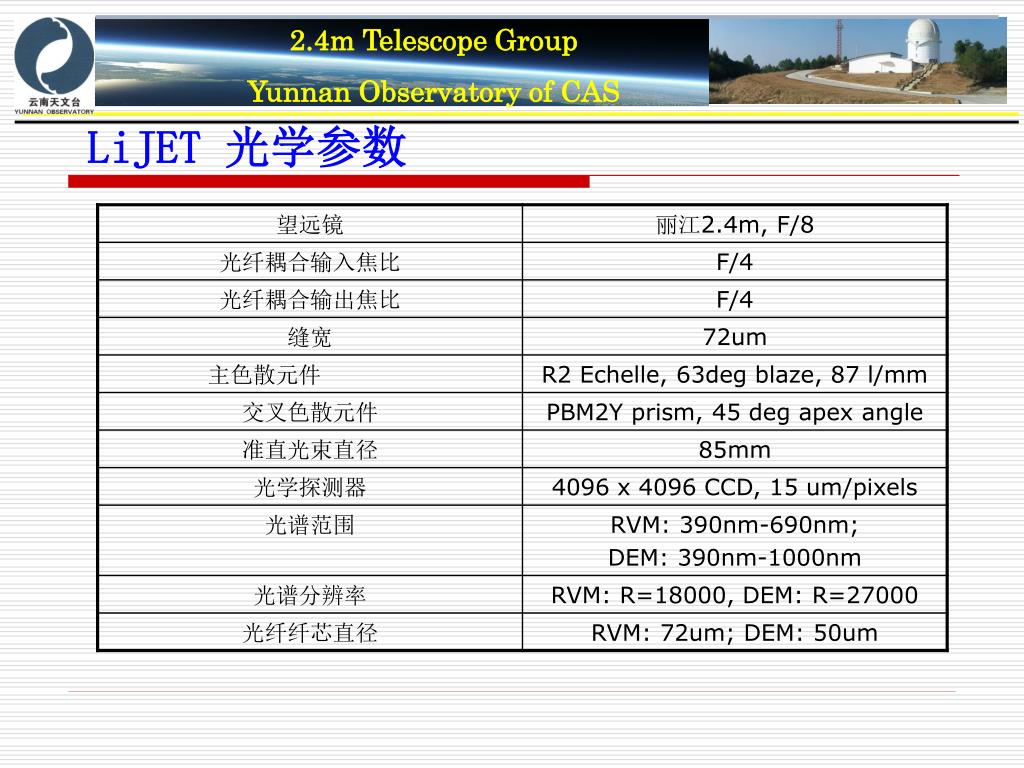

2.4m Telescope Group Yunnan Observatory of CAS LiJET 光学参数

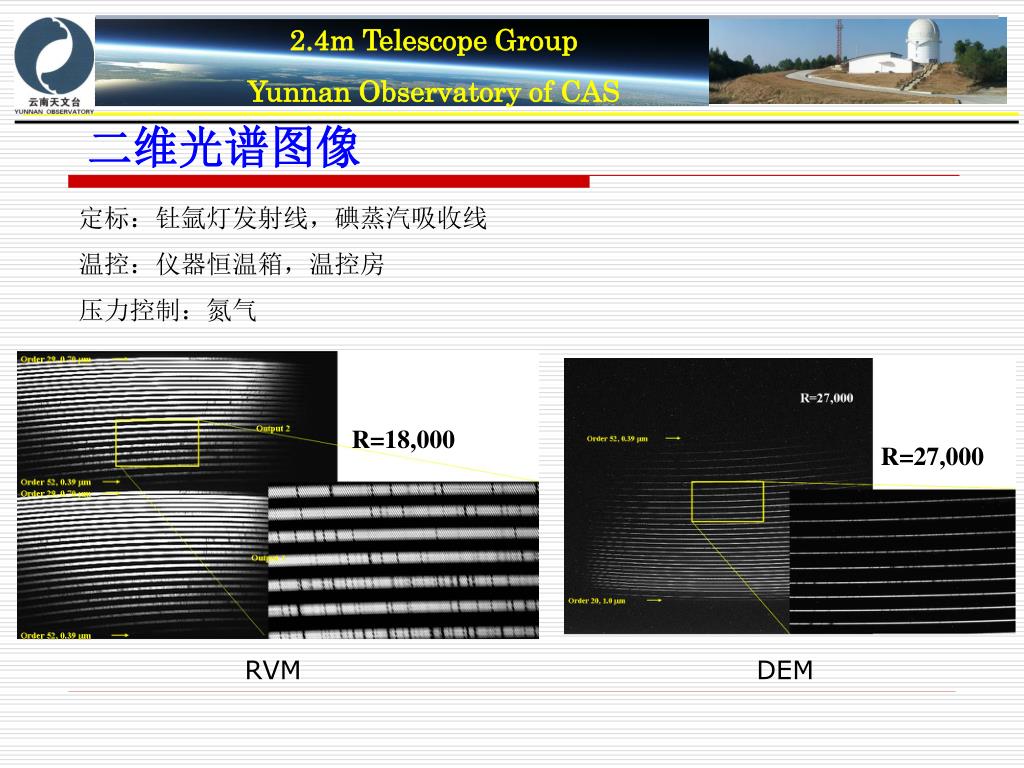

2.4m Telescope Group Yunnan Observatory of CAS 二维光谱图像定标：钍氩灯发射线，碘蒸汽吸收线温控：仪器恒温箱，温控房压力控制：氮气 R=18,000 R=27,000 RVM DEM

2.4m Telescope Group Yunnan Observatory of CAS 谢谢关注！感谢会议期间值班观测的同事。

丽江2.4米望远镜 范玉峰 云南天文台
