体育场馆设计

1. 体育场馆设计 人美版 16 册第 11 课

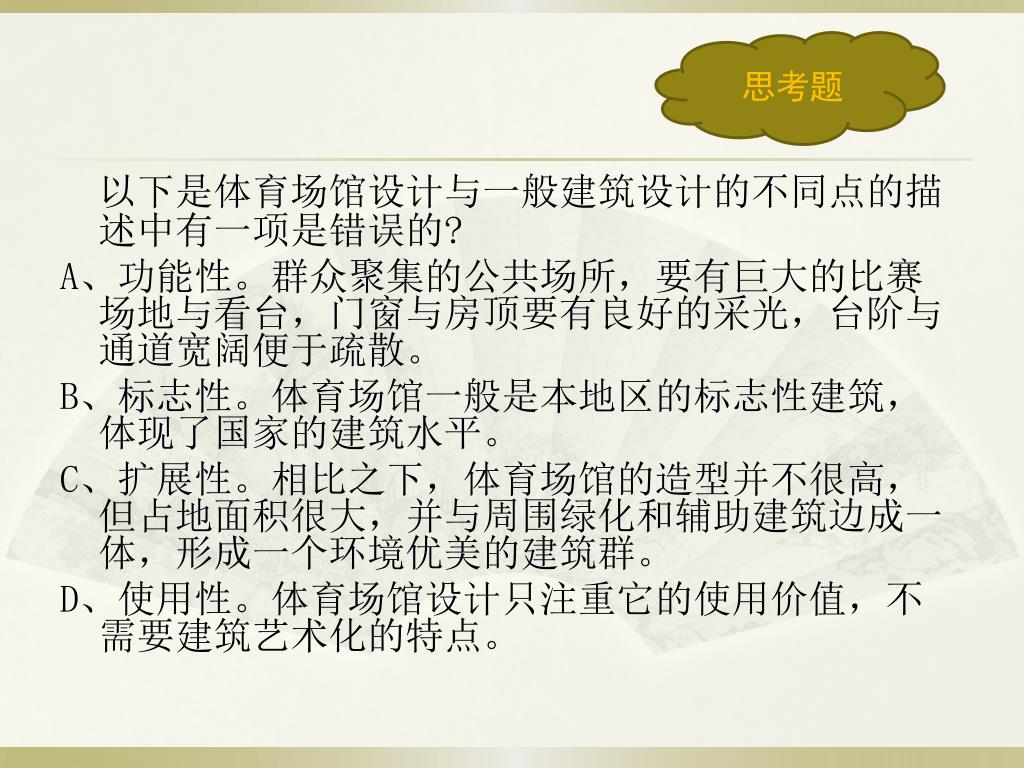

2. 思考题 以下是体育场馆设计与一般建筑设计的不同点的描述中有一项是错误的? A、功能性。群众聚集的公共场所，要有巨大的比赛场地与看台，门窗与房顶要有良好的采光，台阶与通道宽阔便于疏散。 B、标志性。体育场馆一般是本地区的标志性建筑，体现了国家的建筑水平。 C、扩展性。相比之下，体育场馆的造型并不很高，但占地面积很大，并与周围绿化和辅助建筑边成一体，形成一个环境优美的建筑群。 D、使用性。体育场馆设计只注重它的使用价值，不需要建筑艺术化的特点。

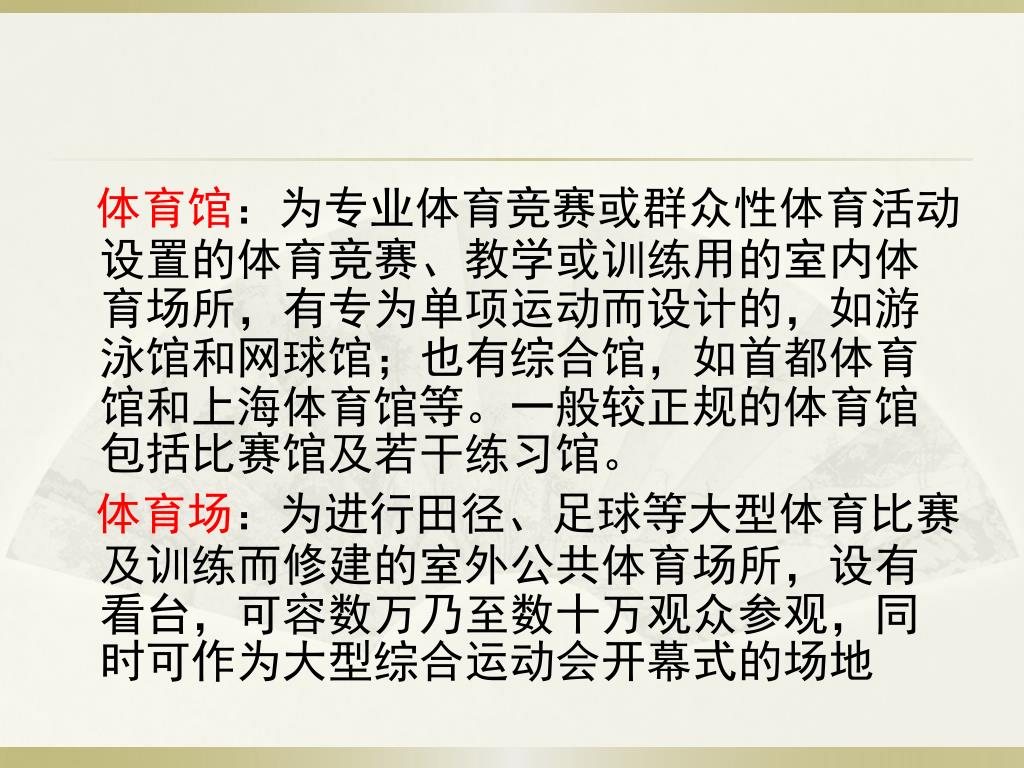

3. 体育馆：为专业体育竞赛或群众性体育活动设置的体育竞赛、教学或训练用的室内体育场所，有专为单项运动而设计的，如游泳馆和网球馆；也有综合馆，如首都体育馆和上海体育馆等。一般较正规的体育馆包括比赛馆及若干练习馆。体育馆：为专业体育竞赛或群众性体育活动设置的体育竞赛、教学或训练用的室内体育场所，有专为单项运动而设计的，如游泳馆和网球馆；也有综合馆，如首都体育馆和上海体育馆等。一般较正规的体育馆包括比赛馆及若干练习馆。 体育场：为进行田径、足球等大型体育比赛及训练而修建的室外公共体育场所，设有看台，可容数万乃至数十万观众参观，同时可作为大型综合运动会开幕式的场地

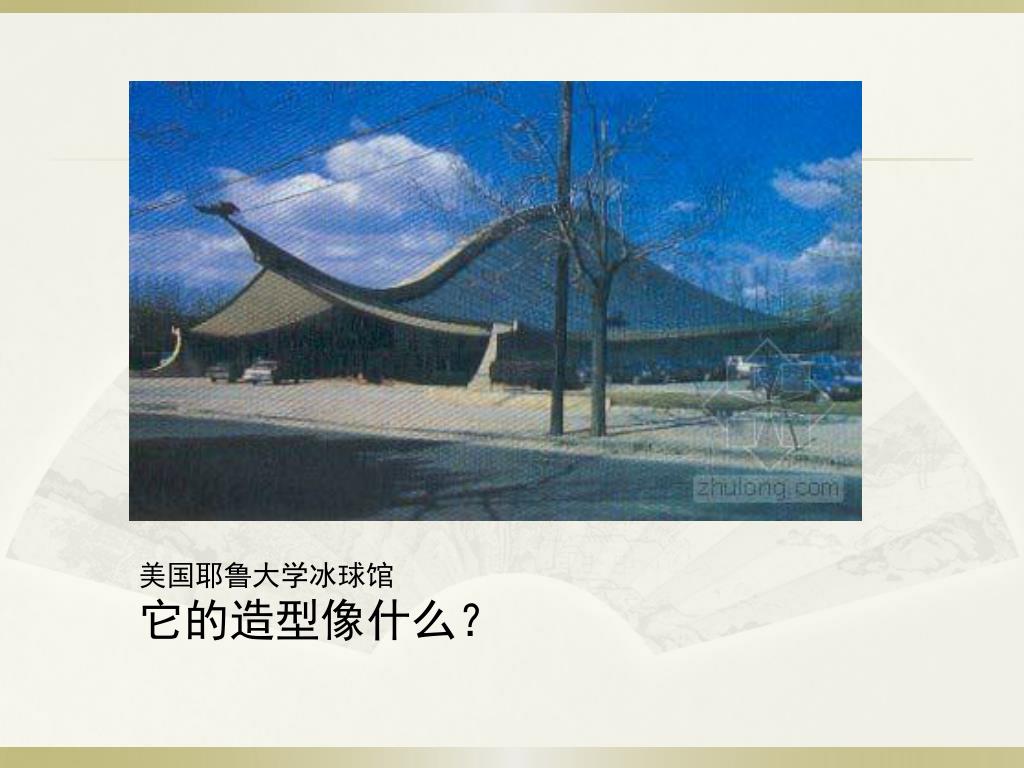

4. 美国耶鲁大学冰球馆 它的造型像什么？

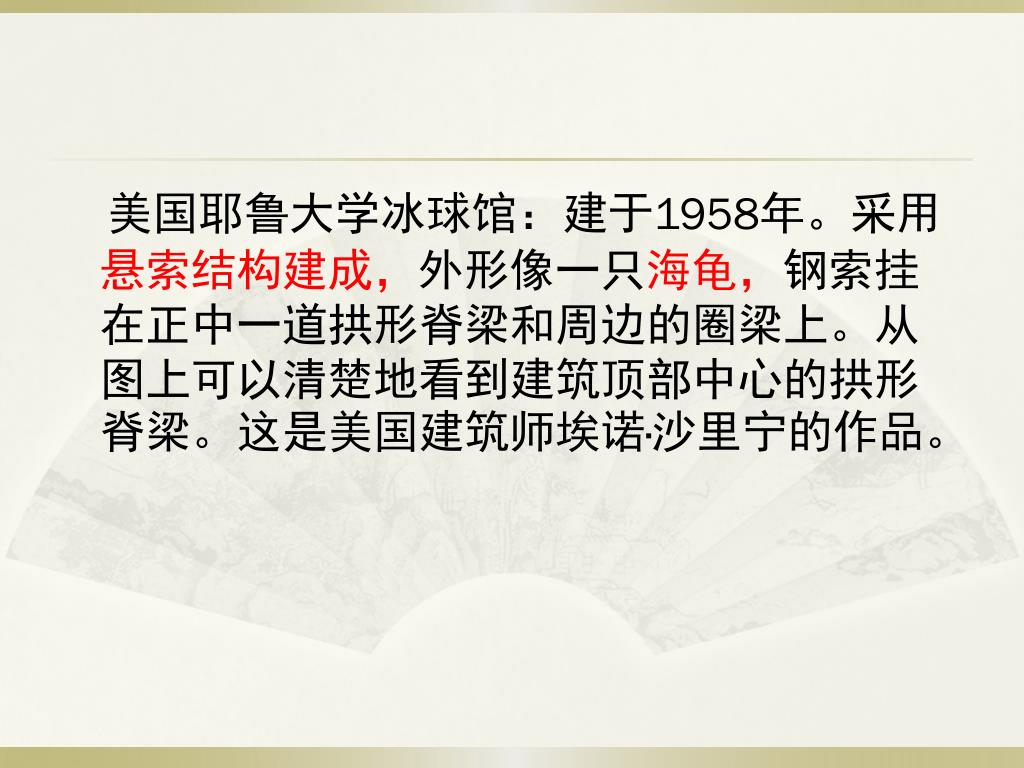

5. 美国耶鲁大学冰球馆：建于1958年。采用悬索结构建成，外形像一只海龟，钢索挂在正中一道拱形脊梁和周边的圈梁上。从图上可以清楚地看到建筑顶部中心的拱形脊梁。这是美国建筑师埃诺·沙里宁的作品。

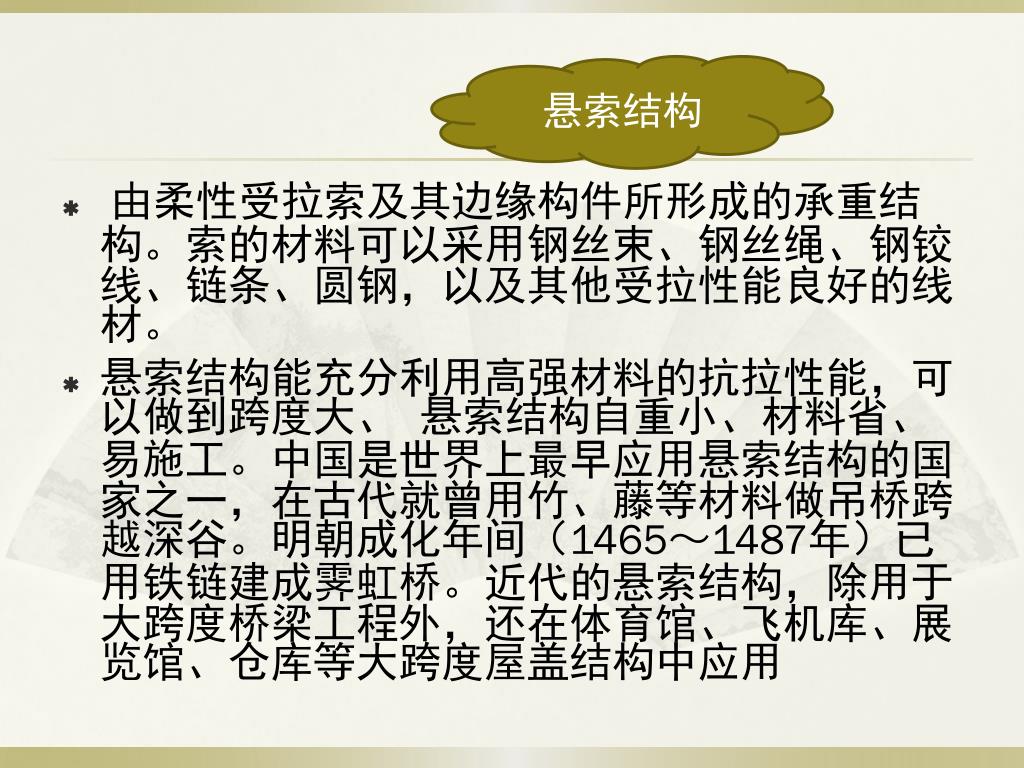

6. 悬索结构 • 由柔性受拉索及其边缘构件所形成的承重结构。索的材料可以采用钢丝束、钢丝绳、钢铰线、链条、圆钢，以及其他受拉性能良好的线材。 • 悬索结构能充分利用高强材料的抗拉性能，可以做到跨度大、 悬索结构自重小、材料省、易施工。中国是世界上最早应用悬索结构的国家之一，在古代就曾用竹、藤等材料做吊桥跨越深谷。明朝成化年间（1465～1487年）已用铁链建成霁虹桥。近代的悬索结构，除用于大跨度桥梁工程外，还在体育馆、飞机库、展览馆、仓库等大跨度屋盖结构中应用

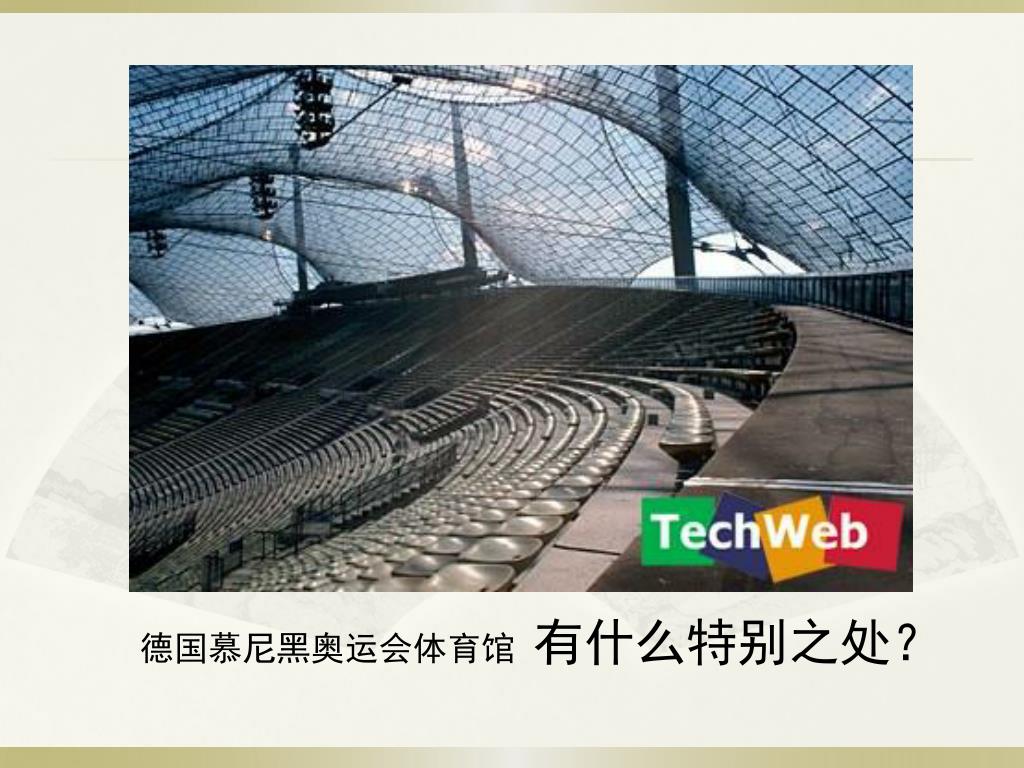

7. 德国慕尼黑奥运会体育馆 有什么特别之处？

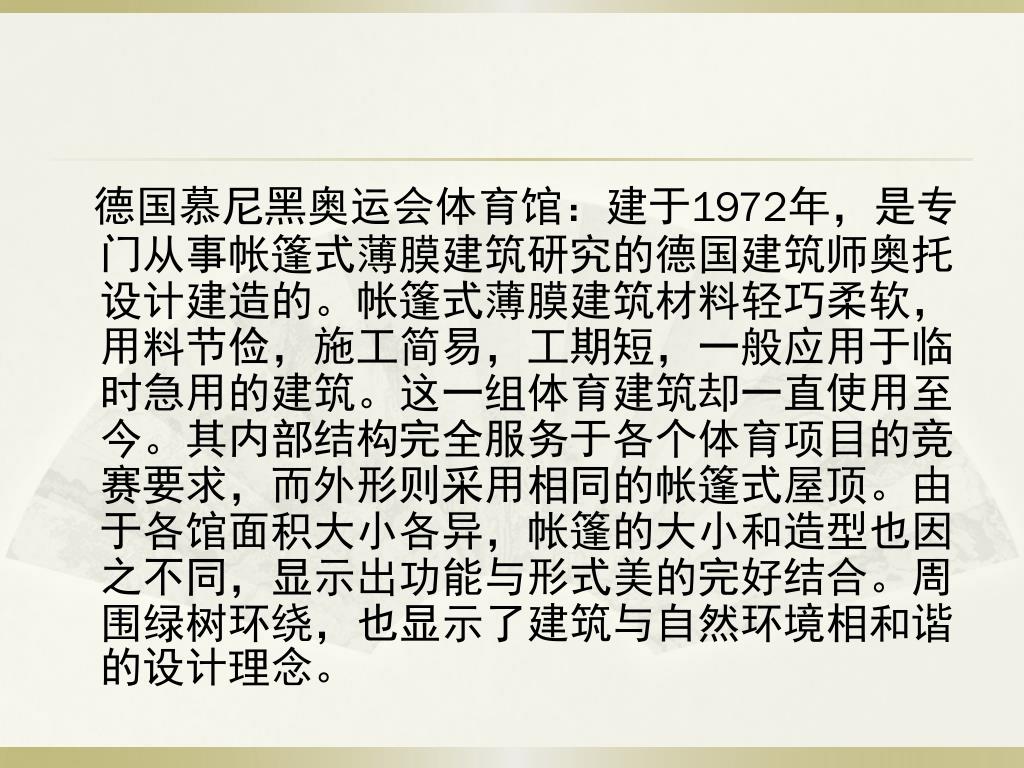

8. 德国慕尼黑奥运会体育馆：建于1972年，是专门从事帐篷式薄膜建筑研究的德国建筑师奥托设计建造的。帐篷式薄膜建筑材料轻巧柔软，用料节俭，施工简易，工期短，一般应用于临时急用的建筑。这一组体育建筑却一直使用至今。其内部结构完全服务于各个体育项目的竞赛要求，而外形则采用相同的帐篷式屋顶。由于各馆面积大小各异，帐篷的大小和造型也因之不同，显示出功能与形式美的完好结合。周围绿树环绕，也显示了建筑与自然环境相和谐的设计理念。

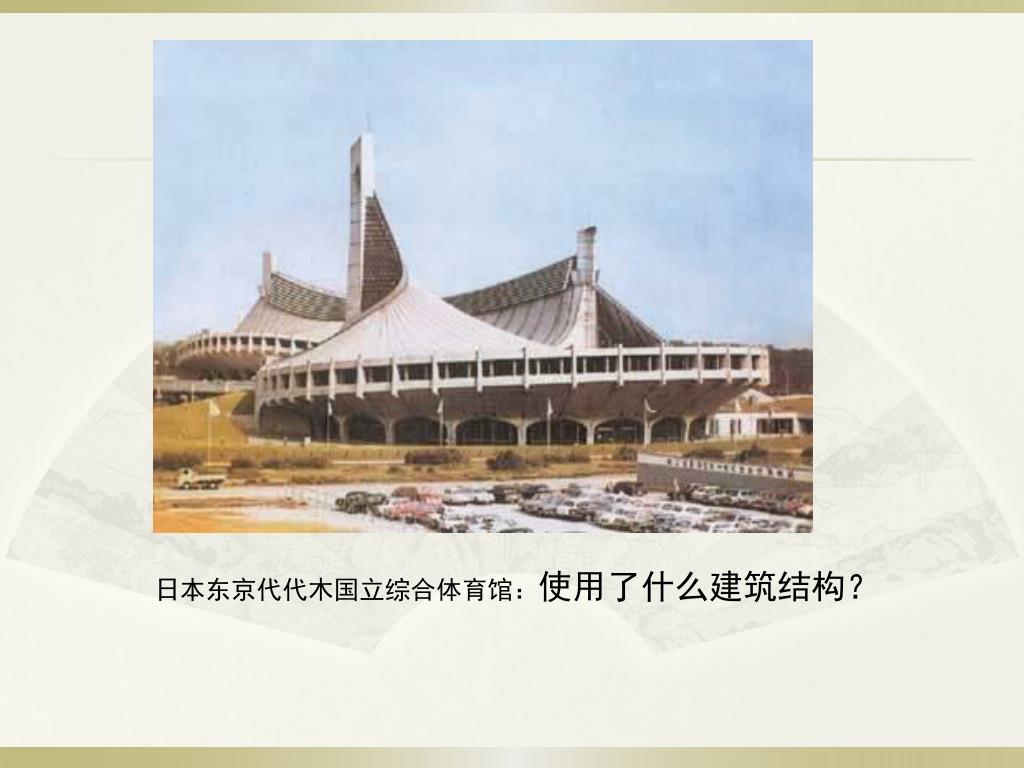

9. 日本东京代代木国立综合体育馆：使用了什么建筑结构？日本东京代代木国立综合体育馆：使用了什么建筑结构？

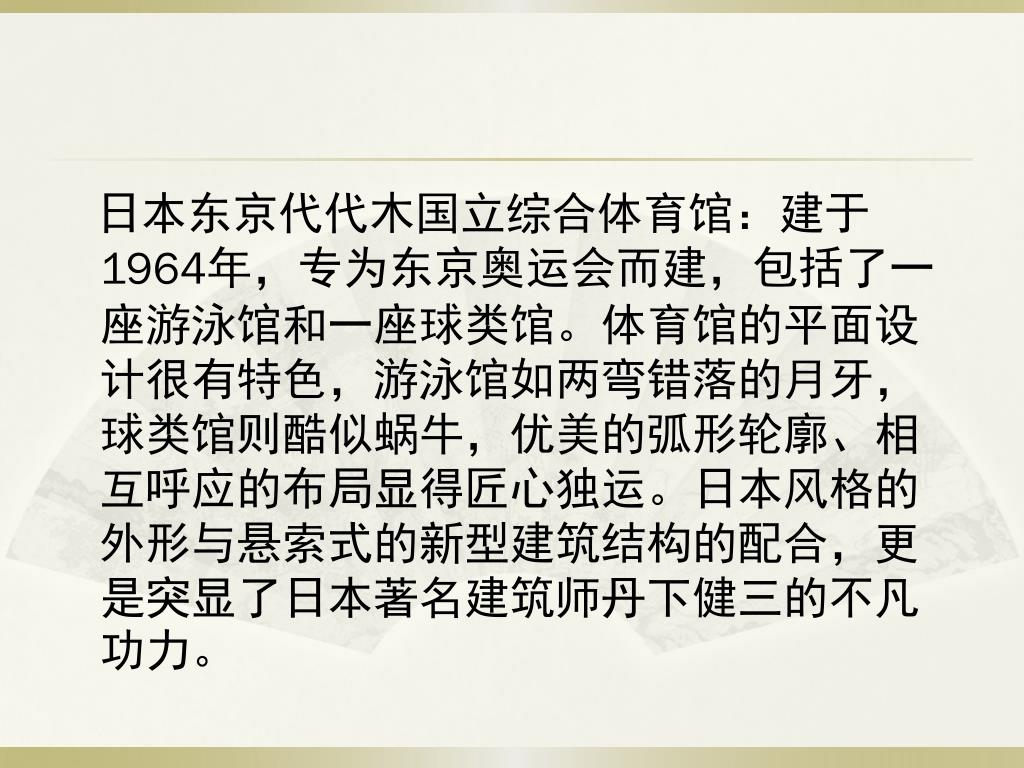

12. 日本东京代代木国立综合体育馆：建于1964年，专为东京奥运会而建，包括了一座游泳馆和一座球类馆。体育馆的平面设计很有特色，游泳馆如两弯错落的月牙，球类馆则酷似蜗牛，优美的弧形轮廓、相互呼应的布局显得匠心独运。日本风格的外形与悬索式的新型建筑结构的配合，更是突显了日本著名建筑师丹下健三的不凡功力。

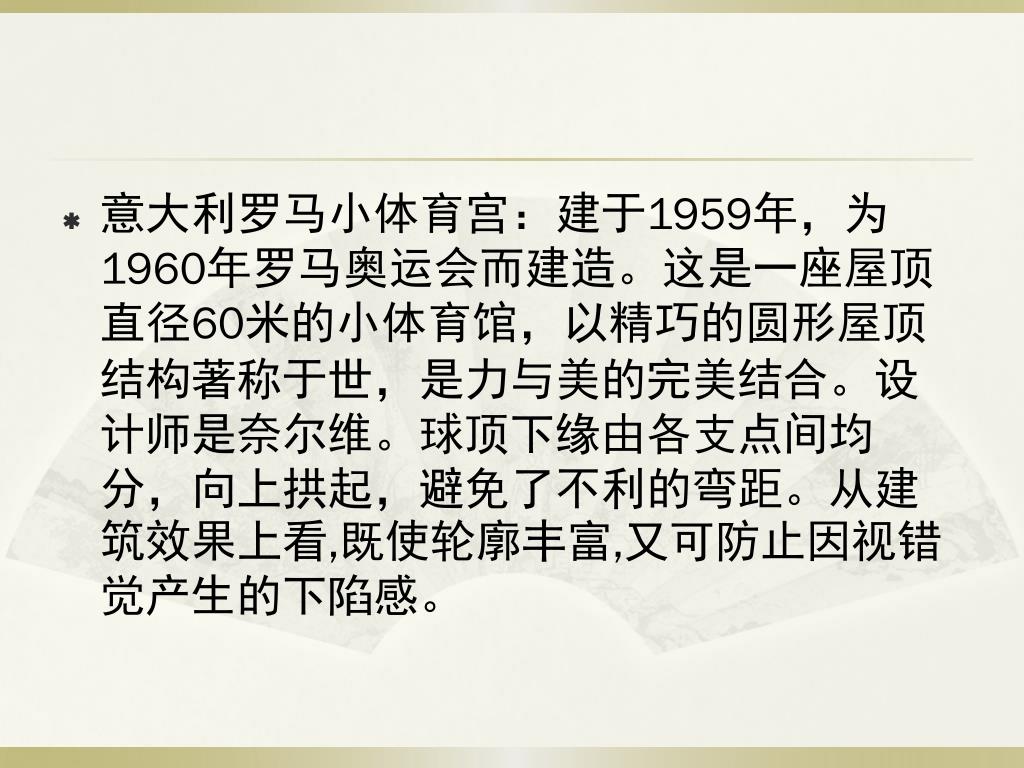

14. 意大利罗马小体育宫：建于1959年，为1960年罗马奥运会而建造。这是一座屋顶直径60米的小体育馆，以精巧的圆形屋顶结构著称于世，是力与美的完美结合。设计师是奈尔维。球顶下缘由各支点间均分，向上拱起，避免了不利的弯距。从建筑效果上看,既使轮廓丰富,又可防止因视错觉产生的下陷感。意大利罗马小体育宫：建于1959年，为1960年罗马奥运会而建造。这是一座屋顶直径60米的小体育馆，以精巧的圆形屋顶结构著称于世，是力与美的完美结合。设计师是奈尔维。球顶下缘由各支点间均分，向上拱起，避免了不利的弯距。从建筑效果上看,既使轮廓丰富,又可防止因视错觉产生的下陷感。

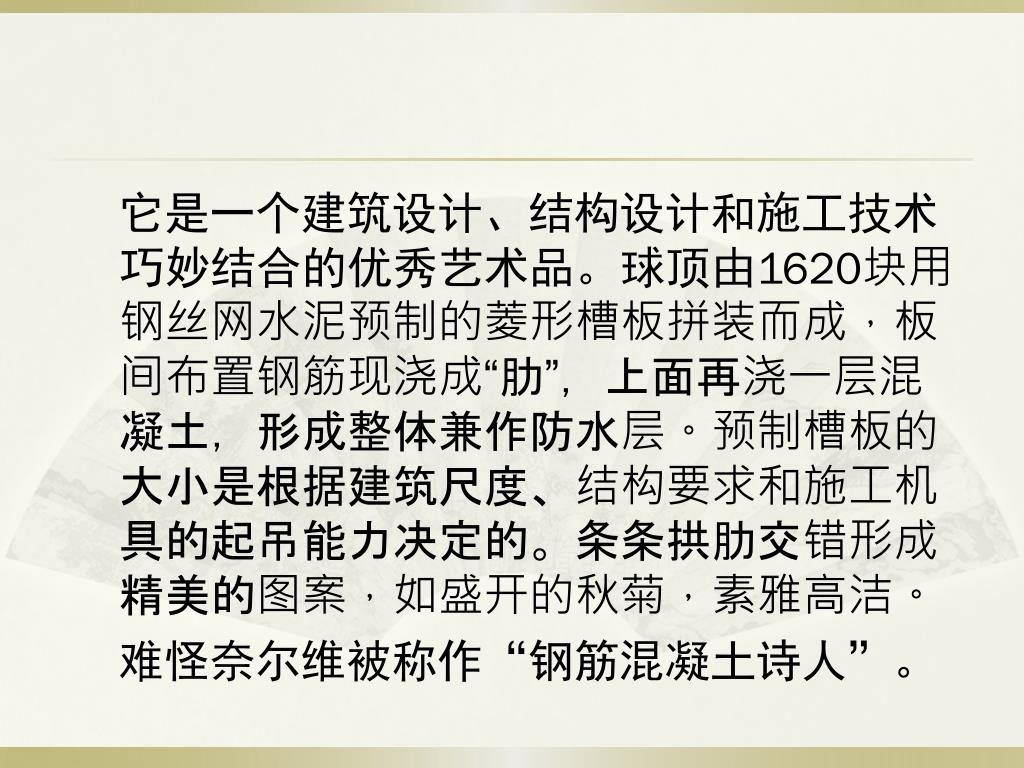

15. 它是一个建筑设计、结构设计和施工技术巧妙结合的优秀艺术品。球顶由1620块用钢丝网水泥预制的菱形槽板拼装而成，板间布置钢筋现浇成“肋”，上面再浇一层混凝土，形成整体兼作防水层。预制槽板的大小是根据建筑尺度、结构要求和施工机具的起吊能力决定的。条条拱肋交错形成精美的图案，如盛开的秋菊，素雅高洁。 难怪奈尔维被称作“钢筋混凝土诗人”。

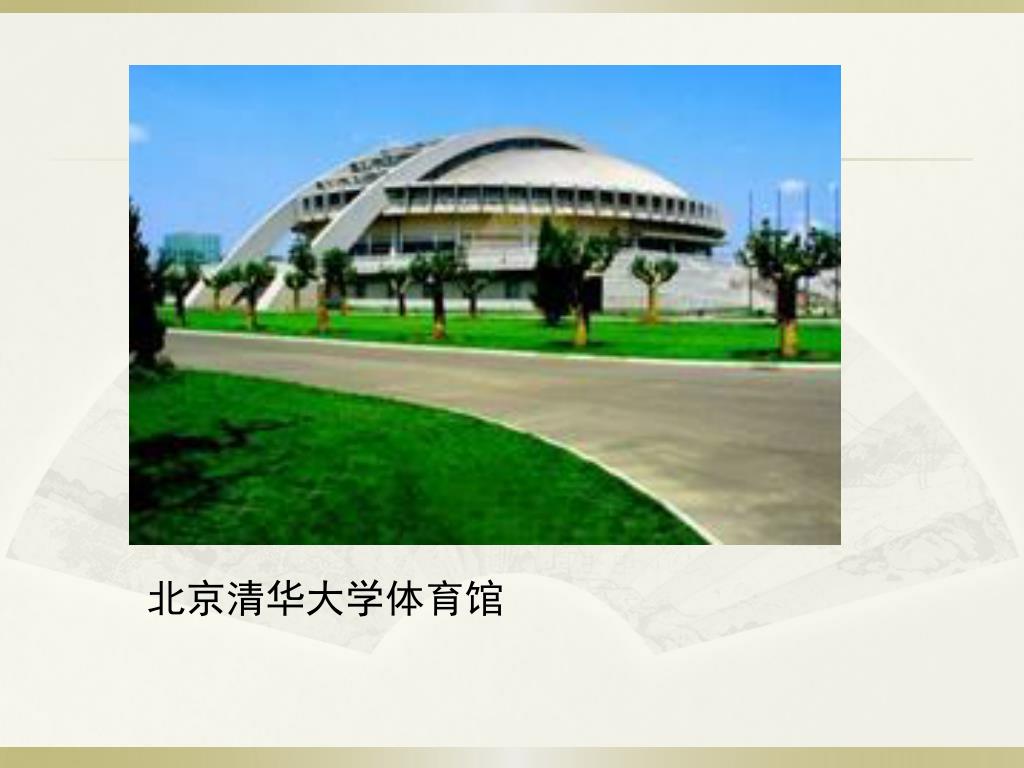

16. g 北京清华大学体育馆

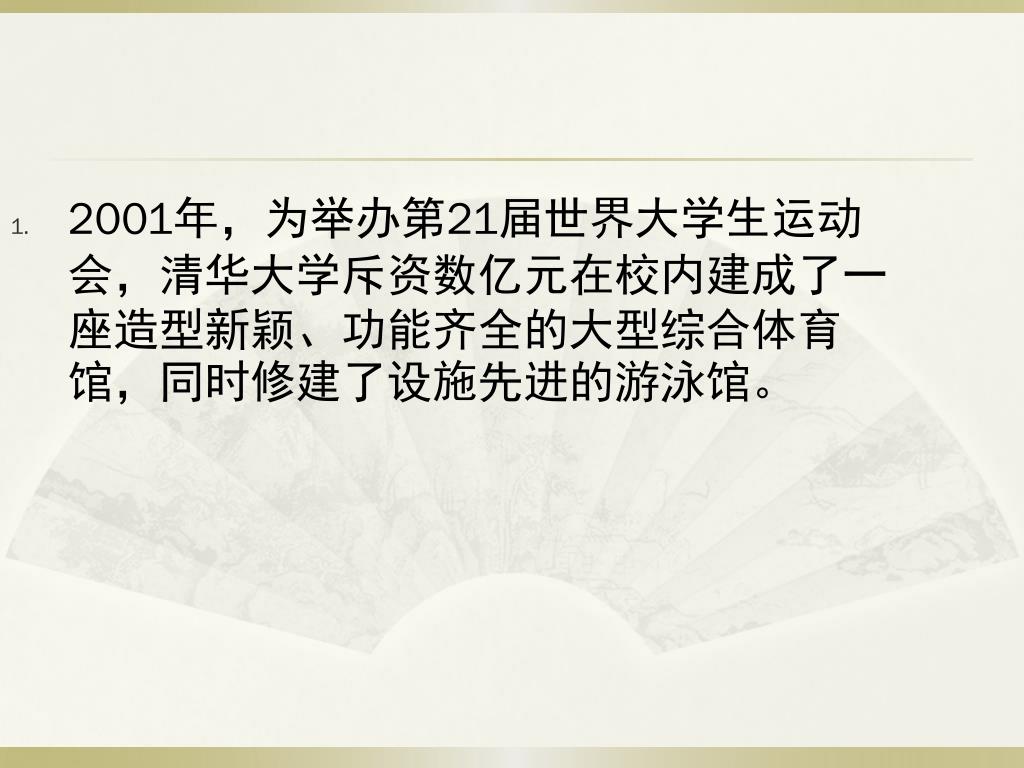

17. 2001年，为举办第21届世界大学生运动会，清华大学斥资数亿元在校内建成了一座造型新颖、功能齐全的大型综合体育馆，同时修建了设施先进的游泳馆。2001年，为举办第21届世界大学生运动会，清华大学斥资数亿元在校内建成了一座造型新颖、功能齐全的大型综合体育馆，同时修建了设施先进的游泳馆。

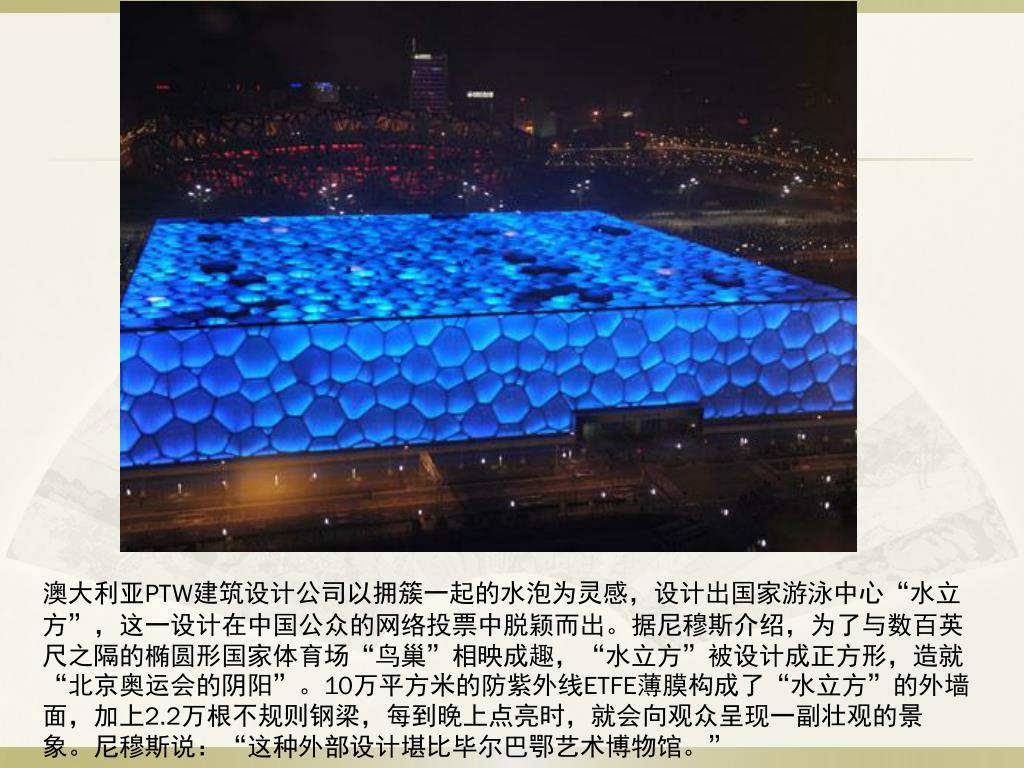

18. 澳大利亚PTW建筑设计公司以拥簇一起的水泡为灵感，设计出国家游泳中心“水立方”，这一设计在中国公众的网络投票中脱颖而出。据尼穆斯介绍，为了与数百英尺之隔的椭圆形国家体育场“鸟巢”相映成趣，“水立方”被设计成正方形，造就“北京奥运会的阴阳”。10万平方米的防紫外线ETFE薄膜构成了“水立方”的外墙面，加上2.2万根不规则钢梁，每到晚上点亮时，就会向观众呈现一副壮观的景象。尼穆斯说：“这种外部设计堪比毕尔巴鄂艺术博物馆。”澳大利亚PTW建筑设计公司以拥簇一起的水泡为灵感，设计出国家游泳中心“水立方”，这一设计在中国公众的网络投票中脱颖而出。据尼穆斯介绍，为了与数百英尺之隔的椭圆形国家体育场“鸟巢”相映成趣，“水立方”被设计成正方形，造就“北京奥运会的阴阳”。10万平方米的防紫外线ETFE薄膜构成了“水立方”的外墙面，加上2.2万根不规则钢梁，每到晚上点亮时，就会向观众呈现一副壮观的景象。尼穆斯说：“这种外部设计堪比毕尔巴鄂艺术博物馆。”

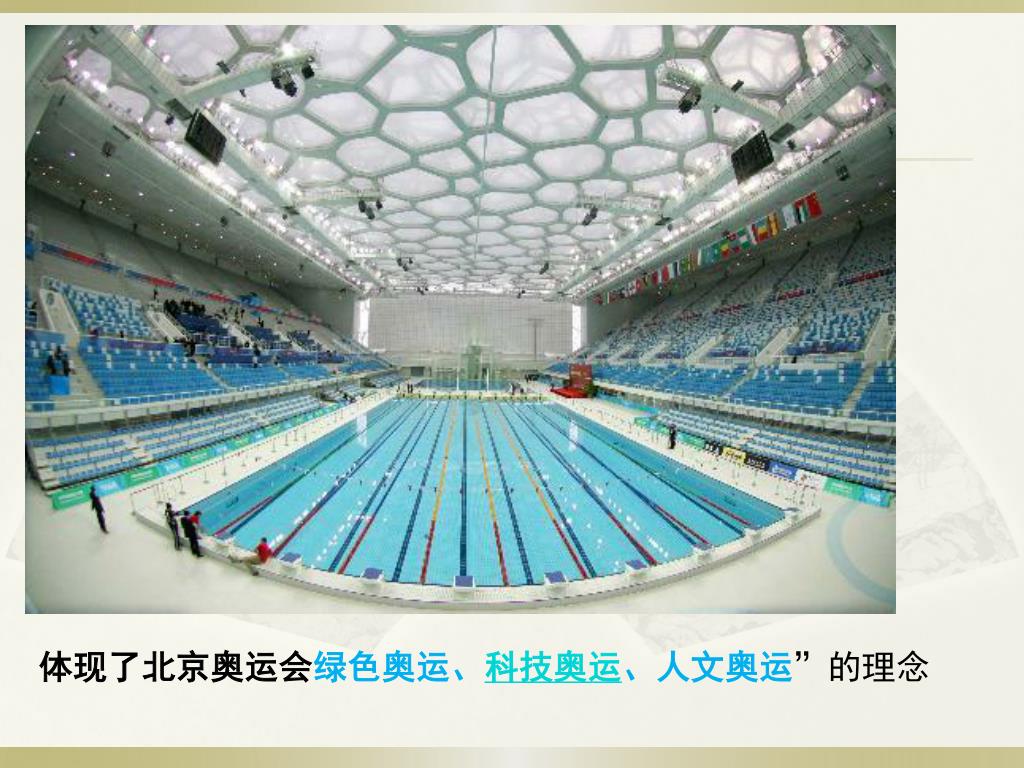

19. 体现了北京奥运会绿色奥运、科技奥运、人文奥运”的理念体现了北京奥运会绿色奥运、科技奥运、人文奥运”的理念

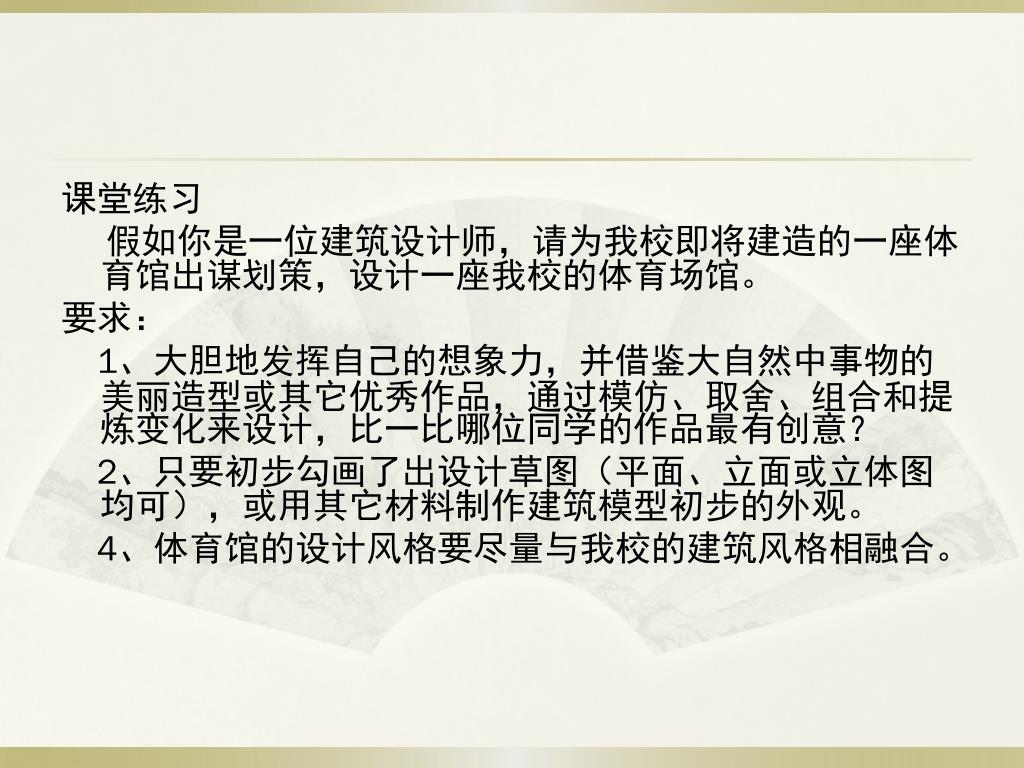

20. 课堂练习 假如你是一位建筑设计师，请为我校即将建造的一座体育馆出谋划策，设计一座我校的体育场馆。 要求： 1、大胆地发挥自己的想象力，并借鉴大自然中事物的美丽造型或其它优秀作品，通过模仿、取舍、组合和提炼变化来设计，比一比哪位同学的作品最有创意？ 2、只要初步勾画了出设计草图（平面、立面或立体图均可），或用其它材料制作建筑模型初步的外观。 4、体育馆的设计风格要尽量与我校的建筑风格相融合。

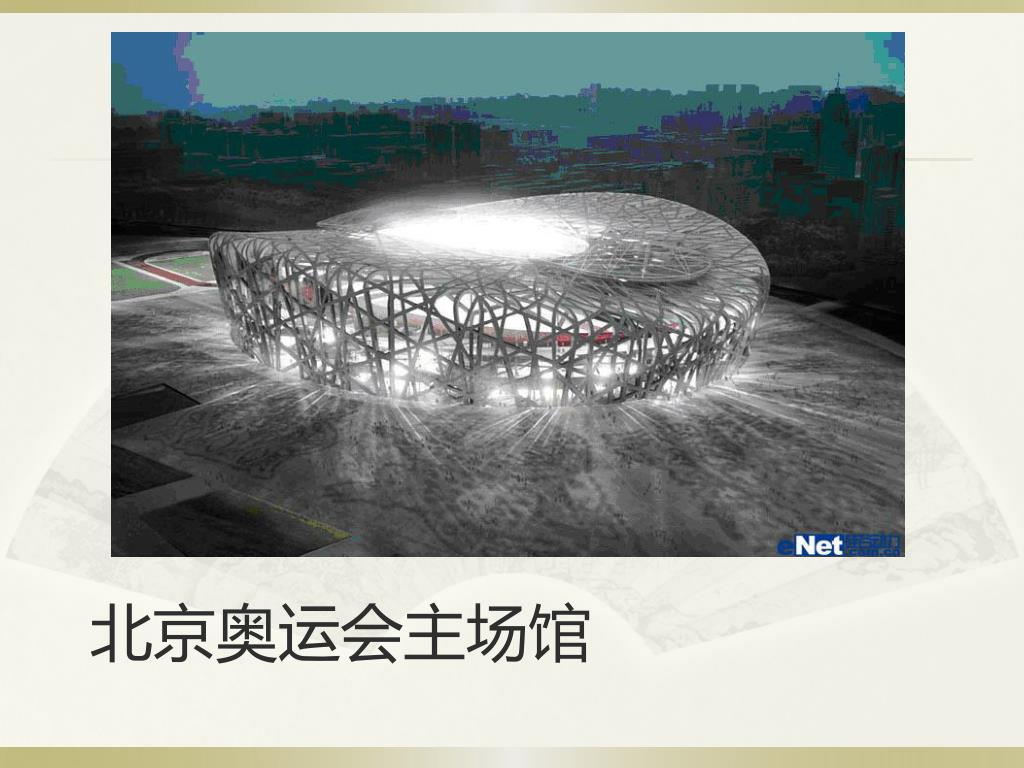

22. 北京奥运会主场馆
