اولین المپیاد سامانه های نوین الکترومغناطیسی و جنگ الکترونیک

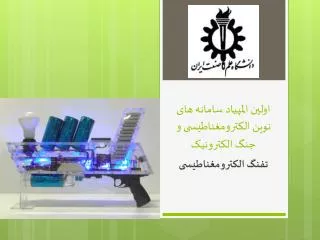

1. اولین المپیاد سامانه های نوین الکترومغناطیسی و جنگ الکترونیک تفنگ الکترومغناطیسی

2. اولین المپیاد سامانه های نوین الکترومغناطیسی تفنگ الکترومغناطیسی ؟؟!

3. اولین المپیاد سامانه های نوین الکترومغناطیسی کاربردهای تفنگ الکترومغناطیسی • سال 1978 شوروی سابق:رکورد 5000 متر بر ثانیه برای گلوله 2 گرمی با طول لوله 1 سانتی متر!! • تعریف پروژه DARPA(آژانس تحقیقات تکنولوژی های پیشرفته دفاعی آمریکا) در سال 2006: رسیدن به سرعت 424 متر بر ثانیه با گلوله توپ استاندارد 120 میلی متری M-934 • آزمایش تفنگ الکترومغناطیسی برای پرتاب اولیه موشک کروز توماهاوک و رساندن آن به سرعت مناسب برای روشن شدن موتور رم جت • تعریف پروژه سیستم دفاعی فعال تانک با استفاده از تفنگ الکترومغناطیسی در چین

4. اولین المپیاد سامانه های نوین الکترومغناطیسی پروژه DARPA

5. اولین المپیاد سامانه های نوین الکترومغناطیسی مزیتها و معایب تفنگ الکترومغناطیسی • حذف پیشران شیمیایی • بهبود دقت نشانه گیری در کاربردهای نظامی • افزایش سرعت پرتابه در کاربردهای نظامی • افزایش برد و تاثیر در کاربردهای نظامی • کاهش اثرات صدای انفجار و حرارت انفجار و کاهش احتمال کشف پرتاب گر • افزایش زمان نگهداری گلوله ها به دلیل حذف مواد شیمیایی • رسیدن به بازده بالا در این تفنگ ها بسیار سخت است

6. اولین المپیاد سامانه های نوین الکترومغناطیسی انواع تفنگ الکترومغناطیسی • تفنگ ریلی یا Rail Gun • تفنگ سیم پیچی یا Coil gun • به دلایل مختلف ما فقط با تفنگ سیم پیچی کار داریم

7. اولین المپیاد سامانه های نوین الکترومغناطیسی طرز کارتفنگ الکترومغناطیسی • سیم پیچ! • ذخیره کننده انرژی: خازن

8. اولین المپیاد سامانه های نوین الکترومغناطیسی یادی از خاطرات کودکی!

9. اولین المپیاد سامانه های نوین الکترومغناطیسی اگر داخل سیم پیچ گلوله آهنی بگذاریم چی؟

10. اولین المپیاد سامانه های نوین الکترومغناطیسی جذب گلوله به داخل سیم پیچ و سرعت گرفتن

11. اولین المپیاد سامانه های نوین الکترومغناطیسی مدل مداری تفنگ

12. اولین المپیاد سامانه های نوین الکترومغناطیسی تفنگ چند مرحله ای

13. اولین المپیاد سامانه های نوین الکترومغناطیسی یک نمونه ساخته شده:

14. اولین المپیاد سامانه های نوین الکترومغناطیسی بانک خازن مجموعه ای از خازن های موازی شده ولتاژ بالا مدار شارژ ولتاژ بالا چند صد ولت مواظب باشید!!! سیم پیچ – کویل تک مرحله ای یا چند مرحله ای

15. اولین المپیاد سامانه های نوین الکترومغناطیسی نمایش مداری یک تفنگ چند مرحله ای:

16. اولین المپیاد سامانه های نوین الکترومغناطیسی مدار شارژ خازن • باید ولتاژی چند صد ولتی تولید کند • مدار چند برابر کننده ساده ی ساده ی رله ای: • رله ها باید خازن ها را تک تک شارژ کرده و با سری کردنn عدد از آنها ولتاژ را nبرابر کنند. • مدار چند برابر کننده با استفاده از مبدل DC-DC • کمی گران در می آید! • مدار شارژ ولتاژ بالا با استفاده از نوسان ساز، ترانزیستور و سلف • مزیت: روی ولتاژ کنترل خواهیم داشت

17. اولین المپیاد سامانه های نوین الکترومغناطیسی مثالی از مدار شارژ کنترل شونده

18. اولین المپیاد سامانه های نوین الکترومغناطیسی انرژی ذخیره شده در خازن ها ½ (C1+C2+ … + Cn) V2

19. اولین المپیاد سامانه های نوین الکترومغناطیسی نحوه تخلیه شدن خازن در سیم پیچ

20. اولین المپیاد سامانه های نوین الکترومغناطیسی چه اتفاقی برای گلوله می افتد؟ اگر جریان به موقع قطع نشود، گلوله تقریبا می ایستد!! پس باید طوری جریان سیم پیچ را قطع کنیم

21. اولین المپیاد سامانه های نوین الکترومغناطیسی خصوصیات مدار RLC تخلیه • ثابت زمانی مدار RLC معمول در حد چند میلی ثانیه • خودالقایی سیم پیچ باید کم باشد • خودالقایی زیادتر میدان مغناطیسی قویتری ایجاد می کند پس چرا باید کم باشد؟ • اگر خودالقایی زیاد باشد ، مقاومت R مدار هم زیاد می شود • خود القایی معمول: کمتر از 5 میکروهانری

22. اولین المپیاد سامانه های نوین الکترومغناطیسی مثالی از عملکرد یک مدار RLC • منبع: WWW.coilgun.info

23. اولین المپیاد سامانه های نوین الکترومغناطیسی چطور عملکرد تفنگ را بهبود دهیم؟

24. اولین المپیاد سامانه های نوین الکترومغناطیسی دیگر کاربردهای پیشنهاد شده:

25. اولین المپیاد سامانه های نوین الکترومغناطیسی دیگر کاربردهای پیشنهاد شده:

26. اولین المپیاد سامانه های نوین الکترومغناطیسی به امید عزت روز افزون ایران اسلامی...
