  1. 日常监控业务流程 张 巍 内蒙古自治区污染物在线监控中心 二〇一一年七月二十二日

  2. 2 1 日常监控业务流程 思考 3 意义 5 进入操作界面 目 录 4 物联网监控平台基本知识

  3. 提 问 ？ 怎样掌握自己的生命 数据就是生命 2 亿 = 真实、可靠的数据，为环境管理服务

  4. 领导突然打电话要某企业上半年的数据情况 上级部门突然要求报送企业数据情况 季末统计所有监控企业的污染物季平均浓度、排污总量等数据 年末统计所辖企业全年的数据情况 提 问 你是否还在为以下事情烦恼…… ？ 怎样解决领导随时的需求 怎样轻轻松松的出各种报表数据

  5. 银行交接单 怎么解决？ 监控数据交接单 • 邮局交接单 • 车间交接单 监控工作流程化

  6. 第四步 导出 第三步 审核数据 第二步 处理告警 第一步 处理停产 基础工作 设置异常门限 日常监控业务流程 四个步骤递交监控交接单

  7. “四 化” 新人培训 1 监控 企业检查 调研学习 3 意 义 业务流程化 监控工作量化 统计快速化 信息交流化 三个

  8. 物联网监控平台基本知识 3G … W wifi MAX 物联网 管理分析系统 internet 通信层 监测设备 辐射监测 水站 气站 噪声监测 废气 废水 环境质量监测 污染源监测 视频监测 机动车尾气

  9. 物联网监控平台基本知识 生产设施停运 治污设施停运 停产处理 污染源自动监控设施停运 停产 烟气：氧含量超过15 工况监测判断为停运 企业通过外网服务窗口上报 监控人员网上录入 数据自动审核为0 工况监测判断为停运 企业通过外网服务窗口上报 监控人员网上录入

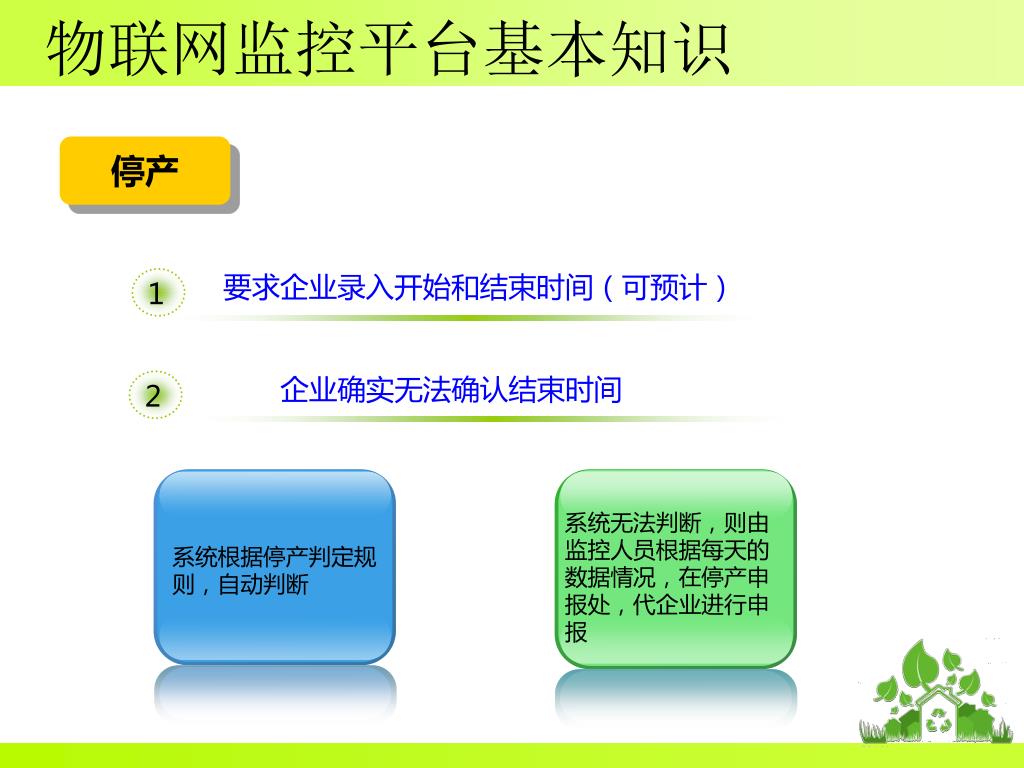

  10. 物联网监控平台基本知识 要求企业录入开始和结束时间（可预计） 1 2 企业确实无法确认结束时间 系统无法判断，则由监控人员根据每天的数据情况，在停产申报处，代企业进行申报 系统根据停产判定规则，自动判断 停产

  11. 物联网监控平台基本知识 数据异常 异常 超过异常门限：系统设置一个默认值， 针对不同企业可在数 据中心进行修改 非停产状态出现的监测数据0值 监测数据出现负值 系统对异常数据进行自动审核 审核机制包括： 用工况在线监测结果替代； 自动剔除，按照数据缺失进行计算。

  12. 物联网监控平台基本知识 异常门限设置 电厂 城镇生活污水处理厂 SO2：30-5000mg/m3 COD：10-500mg/m3 10-300mg/m3 流量： 异常上限 60万机组——300万m3/h 30万机组——200万m3/h 20万机组——160万m3/h 15万机组——100万m3/h 10万机组——80万m3/h 5万机组 ——50万m3/h 异常下限 上限的10% NOX 6000mg/m3 SO2 6000mg/m3 流量： 异常上限 污水处理厂设计处理能力的20%-30% 异常下限 考虑间歇性排放废水 烟尘 6000mg/m3 流量 300万m3 /h COD 3000mg/m3 NH3-N 1000mg/m3 pH 0-14 流量 8000m3 /h 异常 系统默认值 自设异常门限

  13. 物联网监控平台基本知识 告警 Sub title 告警 包括：设备告警数据告警 • 治污设施停运； • 治污设施低负荷运行； • 治污设施不正常运行； • 系统与前端监测设备失灵。 设备故障 工况告警 视频告警 • 数采仪与前端监测设备失连； • 数采仪主备电切换； • 数采仪与盟市上位机网络中断。 • 视频失连； 处 理 1、统计分析指标，如设备运转率等 2、数据告警的辅助判断手段

  14. 物联网监控平台基本知识 企业违规 企业违规 自动监控设施结果与工况在线监测结果相差50%以上 （以较大值作为审核值） 自动监控设施结果超标但是工况在线监测结果正常 工况在线监测发现企业治污设施处于不正常运行状态，但是自动监控设施结果正常 废气某项指标连续12小时数据相同或者污水某项指标连续16小时数据相同

  15. 物联网监控平台基本知识 查看辅助信息：设备告警 01 查看“三位一体”监控数据 02 数据超标 数据缺失 联系企业 03

  16. 物联网监控平台基本知识 缺失告警 违规告警 生产停运 在线监测停运 企业违规嫌疑 网络故障 数采仪故障 在线设备故障 未知 超标告警 企业违规嫌疑 数据正常 监测数据异常 未知 超标排放 治污正常停运 治污异常停运 未知 监测数据异常 告警判定 对数据无影响，按照数据超标进行审核及计算 将该时段超标数据置为异常，按照异常进行审核及计算

  17. 物联网监控平台基本知识 正常数据、超标数据、违规数据直接作为审核结果 异常数据审核为空（有工况监测数据，则将该值作为审核结果） 系统自动判断生产停产（停产的数值自动审核为0） 企业外网申报、监控人员申报的停产信息，数值审核为0 数据审核

  18. 进入操作界面
