第 2 章逻辑部件基础

第2章逻辑部件基础

本章主要内容： • 本章以数字电路知识和逻辑门电路知识为基础，主要介绍计算机中常用的组合逻辑电路、时序逻辑电路和陈列逻辑电路，重点讨论组合逻辑电路。其中，组合逻辑电路部分详细介绍了加法器、算术逻辑单元、数值比较器等内容。时序逻辑电路部分简单介绍了触发器、寄存器及计数器等内容。

2.1　计算机中常用的组合逻辑电路 2.2　时序逻辑电路 2.3　时序逻辑电路设计基础 --有限状态机理论 2.4　阵列逻辑电路

2.1　计算机常用组合逻辑电路 组合逻辑电路（Combinational Logic Circuit）的主要特点是电路在任意时刻的输出状态，仅决定于该时刻输入状态的组合，而与电路原先的状态无关。组合逻辑电路 y1 x1 y2 X2 X3 y3 图2-1 组合逻辑电路

常见的组合逻辑电路有加法器、算术逻 辑单元、译码器、数据选择器等。图2-2 基本逻辑关系

2.1.1 加法器 • 1．半加器不考虑进位输入时，两数码Xn、Yn相加称为半加。图2-3（a）是其功能表。图2-3　半加器的功能表和逻辑图

Xn,Yn及进位Cn-1相加称全加,得到本位的和数Hn和向高位的进位数Cn。Xn,Yn及进位Cn-1相加称全加,得到本位的和数Hn和向高位的进位数Cn。 • 2．全加器图2-4　全加器的功能表与逻辑图

下面以4位超前进位加 法器为例来说明，其逻辑图如图2-6所示。图2-64位超前进位加法器的逻辑图

2.1.2　算术逻辑单元 算术逻辑单元是一种功能较强的组合逻辑电路，其简称ALU。如图2-8所示,用4片74181电路可以组成16 位ALU。

图中片内进位是快速的，而片间进位是逐片传递的，因此形成F0～F15的时间比较长。图中片内进位是快速的，而片间进位是逐片传递的，因此形成F0～F15的时间比较长。图2-8 4片74181 构成16位ALU

若把16位ALU中的每4位作为一组，用类似四位超前加法器“位间快速进位”的形成方法来实现16位ALU中的“组间快速进位”，那么就能得到16位快速ALU，如下图所示：若把16位ALU中的每4位作为一组，用类似四位超前加法器“位间快速进位”的形成方法来实现16位ALU中的“组间快速进位”，那么就能得到16位快速ALU，如下图所示：图2-9 16位快速ALU

2.1.3　数值比较器 • 1．数值比较器的工作原理比较两个一位二进制数X和Y的数值，其真值表如表2-3所示。L=1表示X>Y，G=1表示X=Y，M=1表示 X<Y。由真值表可写出各输出变量的逻辑表达式,进而由表达式可以画出一位数值比较器的逻辑图，如图 2-11所示。

图2-11 一位数值比较器的逻辑图

2．集成数值比较器的应用 （1）组成4位并行比较器（2）组成5位并行比较器（3）组成多位比较器

2.1.4　数据选择器 • 1．数据选择器的工作原理下图为双4选1数据选择器T574（153）的逻辑图。图2-13 双4选1数据选择器T574逻辑图

根据逻辑图可以写T574（1/2）的输出表达式。 ST为选通输入端，又叫使能端，输入低电平有效。此外，还应注意A1、A0两个选择输入端为两个4选一数据选择器所共有。

2．集成数据选择器的典型应用 （1）数据传送（2）逻辑函数的实现

2.1.5　译码器 • 1.变量译码器表示输入变量状态的译码器。例如二输入四输出译码器（简称2线-4线译码器）、3线-8线译码器、 4线-16线译码器等。 • 2.代码变换译码器用于一个数据的不同代码间的相互变换，例如， 8421BCD码至十进制码译码器、余3码至十进制码译码器等。

3.显示译码器 将数字、文字或符号的代码译成可以驱动显示器件显示数字、文字或符号的输出信号的电路。

2.2　时序逻辑电路 如果逻辑电路的输出状态不但和当时的输入状态有关，而且还与电路在此以前的输入状态有关，这种电路称为时序逻辑电路。时序逻辑电路内必须要有能存储信息的记忆元件—触发器。触发器是构成时序电路的基础。

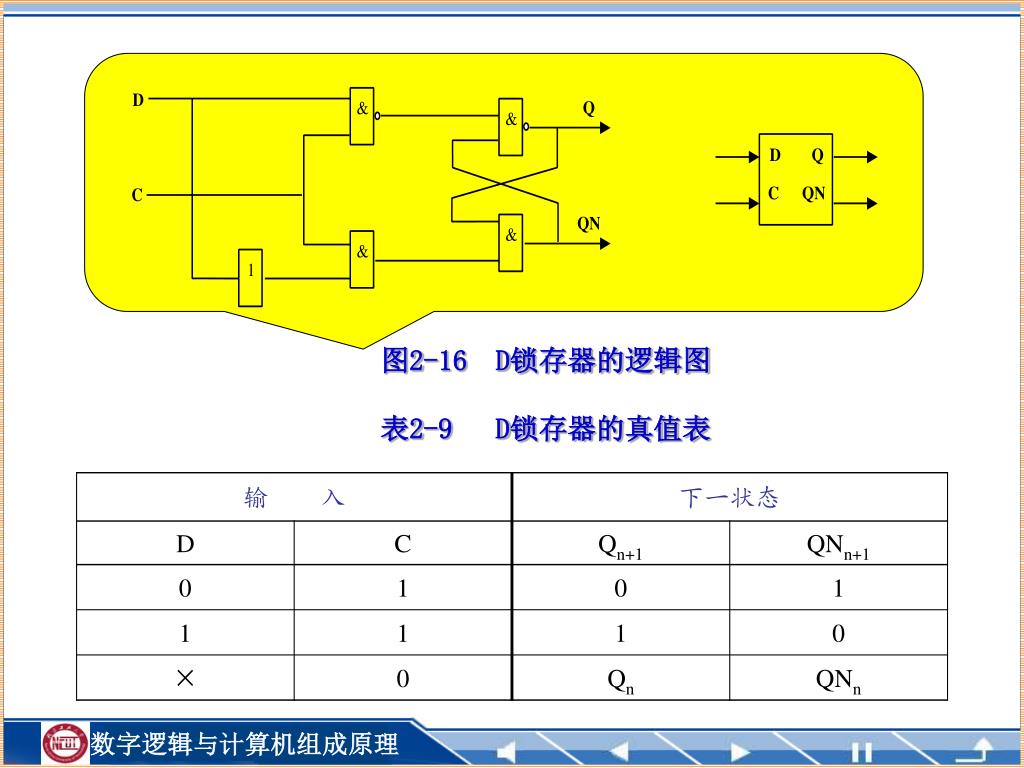

2.2.1　触发器 • 1．电位触发方式触发器 D锁存器（D latch）是一种电平触发的 “记忆”器件。 D锁存器的逻辑图如图2-16所示；其真值表如表2-9所示。

图2-16 D锁存器的逻辑图 表2-9 D锁存器的真值表

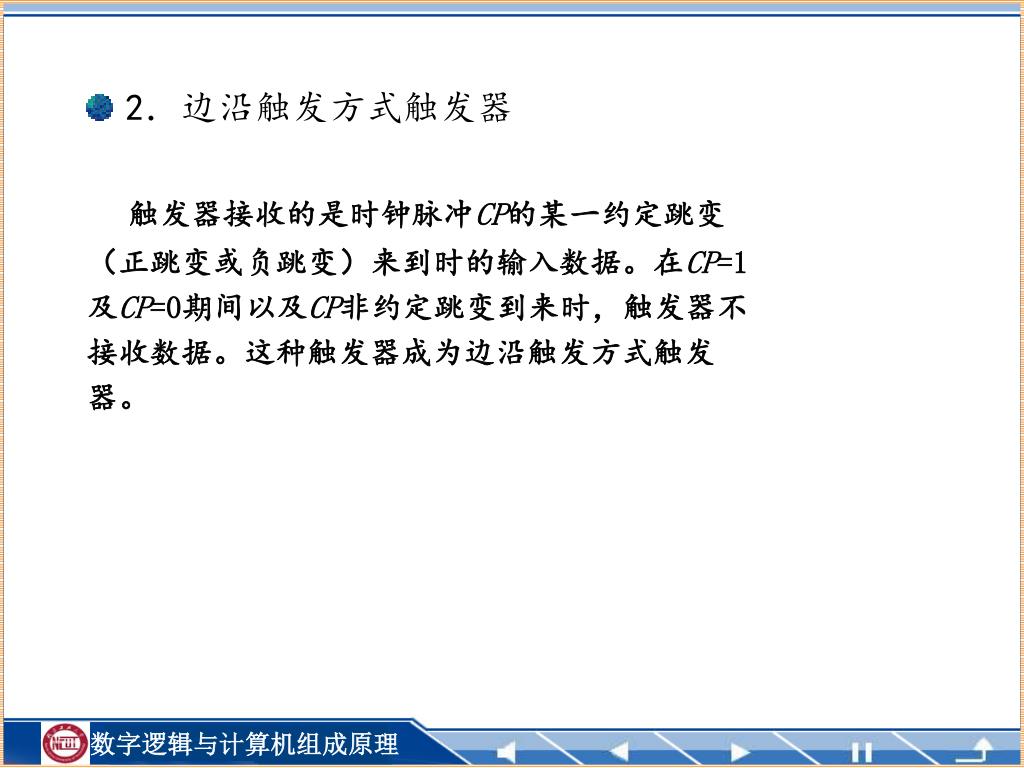

2．边沿触发方式触发器 触发器接收的是时钟脉冲CP的某一约定跳变（正跳变或负跳变）来到时的输入数据。在CP=1 及CP=0期间以及CP非约定跳变到来时，触发器不接收数据。这种触发器成为边沿触发方式触发器。

2.2.2 寄存器和移位寄存器 寄存器常常用来暂时存放数据、指令等。它由触发器和一些控制门组成。在寄存器中常用到的是正边沿触发D触发器。如图2-11 所示为四D触发器。表2-11 四D触发器功能表

表2-12 四位移位寄存器的功能表

2.2.3计数器 在计算机和数字仪器中，往往需要对脉冲个数进行计数，以实现数字测量、运算和控制，因此计数器在数字系统中应用是非常广泛的。

表2-13 十进制同步计数器的功能表

2.3　时序逻辑电路设计基础——有限状态机理论2.3　时序逻辑电路设计基础——有限状态机理论设计一个有限状态机的步骤如下：（1）画出状态转移图。（2）写出状态转移表。（3）写出下一个状态的布尔表达式，并化简。（4）写出输出信号的真值表。（5）写出输出信号的布尔表达式并化简。（6）根据下一个状态和输出信号的布尔表达式，画出逻辑图。

2.4　阵列逻辑电路 2.4.1　只读存储器（ROM）只读存储器（read only memory，简称ROM）也是一种重要的阵列电路。ROM主要由全译码的地址译码器和存储单元体组成。存储体中写入的信息是由用户事先决定的，因此是“用户可编程”的，而地址译码器则是“用户不可编程”的。

图2-22 ROM的结构

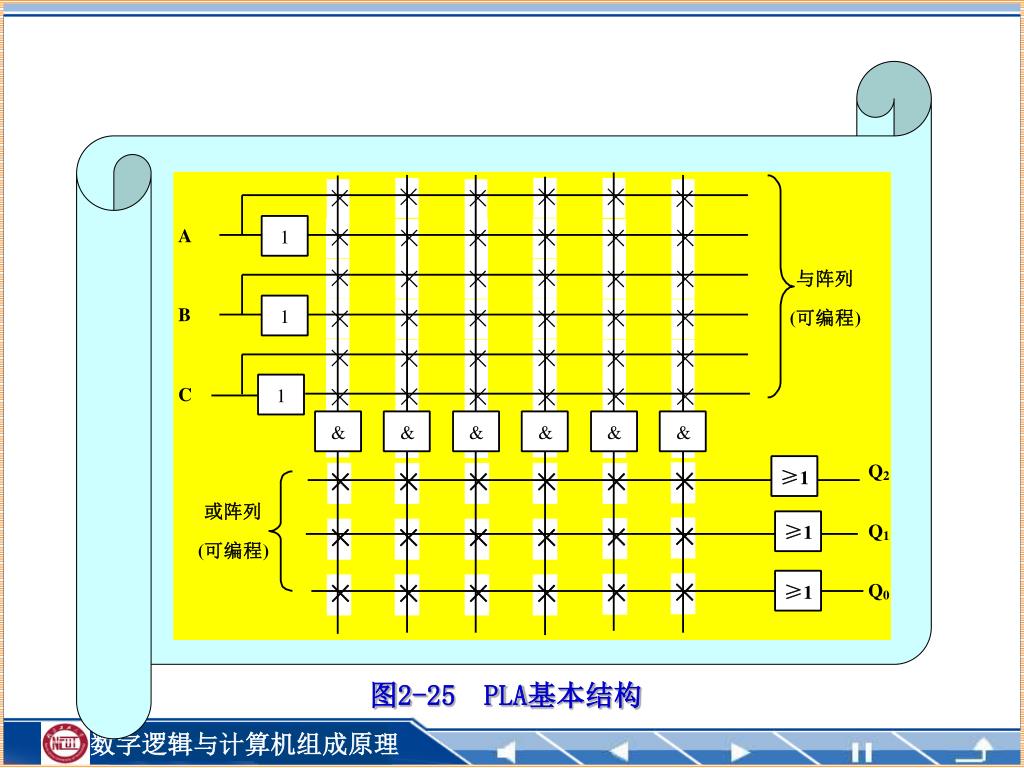

2.4.2　可编程逻辑阵列PLA 它的基本结构如图2-25所示。它的主要结构也是由译码器和存储阵列组成，也是一个与或阵列，但是PLA的与阵列和或阵列均是可编程的，它的与或阵列是由函数最简与或表达式中的乘积项构成的。有几个与门就提供几个不同组合的乘积项。图2-25就提供了六个不同的乘积项。

图2-25 PLA基本结构

图2-26　时序PLA的结构框图

2.4.3　可编程阵列逻辑PAL 2.4.4 通用阵列逻辑 GAL 2.4.5　复杂可编程逻辑器件（CPLD）与现场可编程门阵列（FPGA） • 1.复杂可编程逻辑器件 (CPLD) • 2.现场可编程门阵列 (FPGA)

第 2 章 逻辑部件基础
