  1. 课程介绍及要求 汽车机械常识

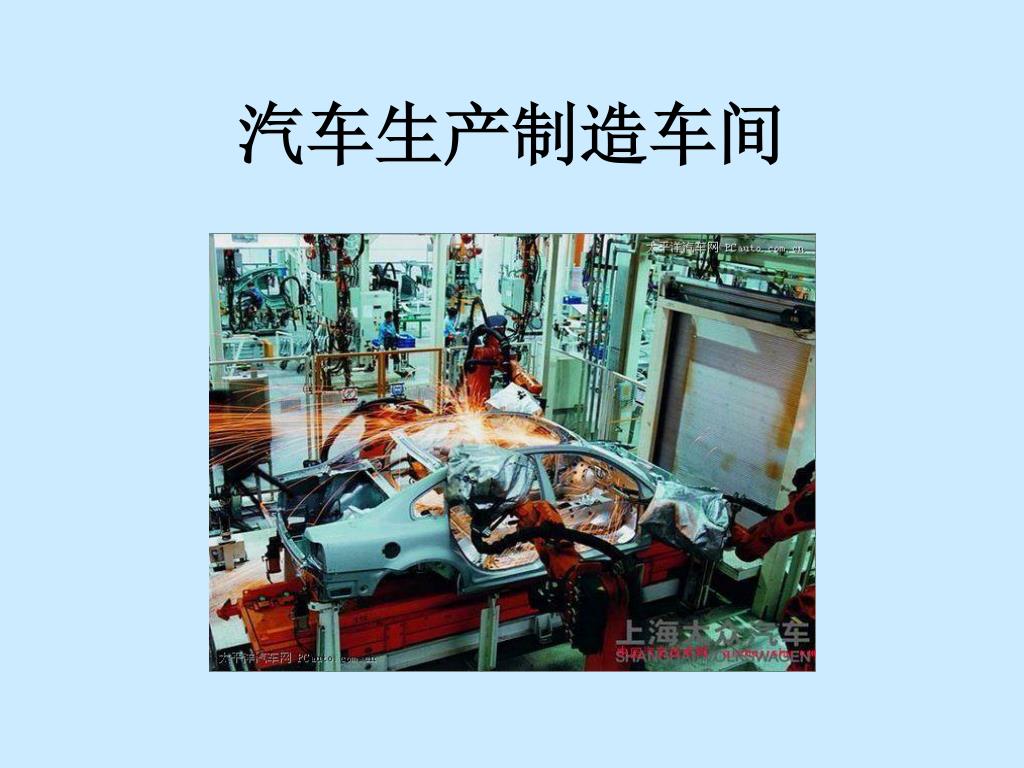

  2. 汽车生产制造车间

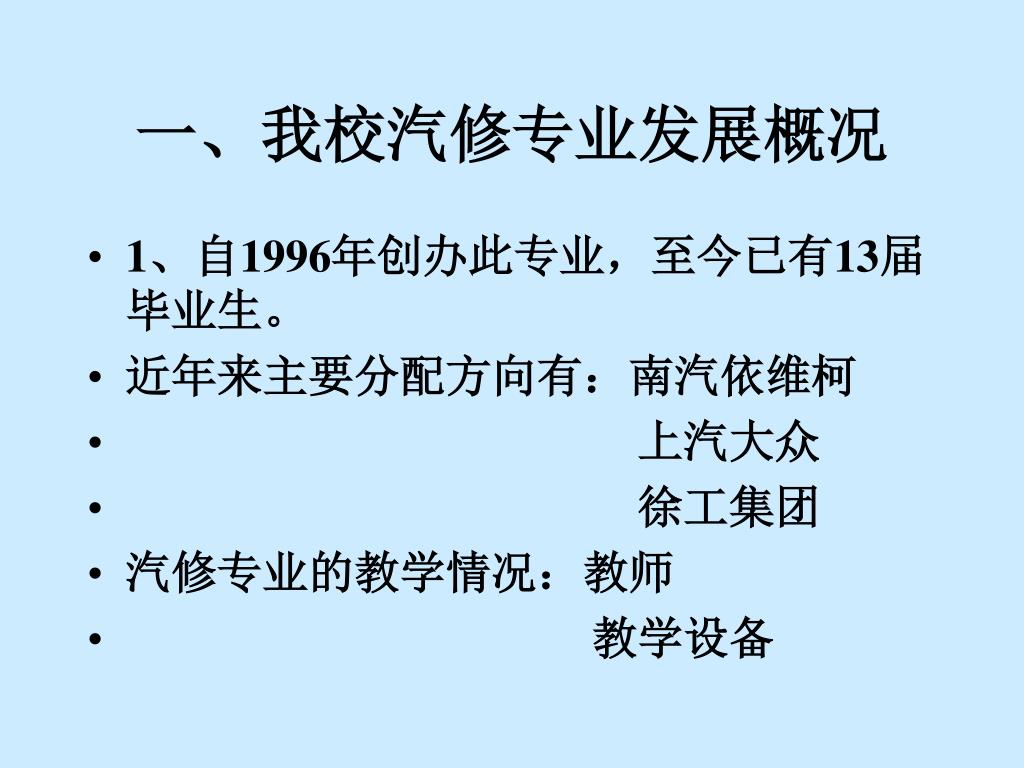

  3. 一、我校汽修专业发展概况 • 1、自1996年创办此专业，至今已有13届毕业生。 • 近年来主要分配方向有：南汽依维柯 • 上汽大众 • 徐工集团 • 汽修专业的教学情况：教师 • 教学设备

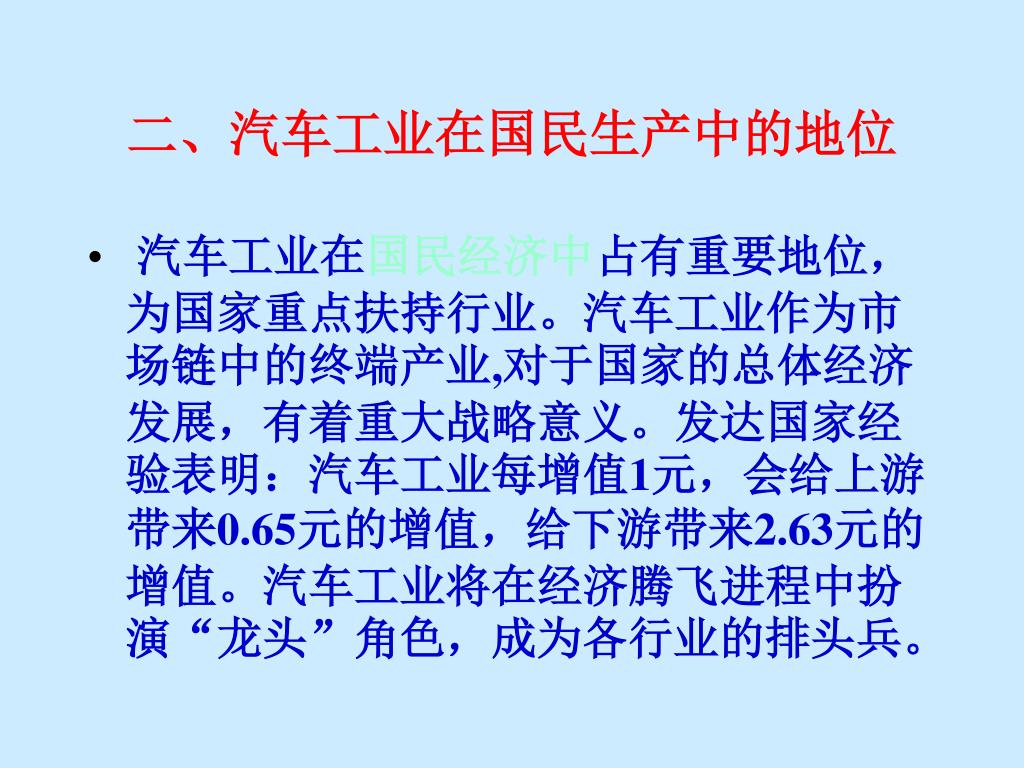

  4. 二、汽车工业在国民生产中的地位 • 汽车工业在国民经济中占有重要地位，为国家重点扶持行业。汽车工业作为市场链中的终端产业,对于国家的总体经济发展，有着重大战略意义。发达国家经验表明：汽车工业每增值1元，会给上游带来0.65元的增值，给下游带来2.63元的增值。汽车工业将在经济腾飞进程中扮演“龙头”角色，成为各行业的排头兵。

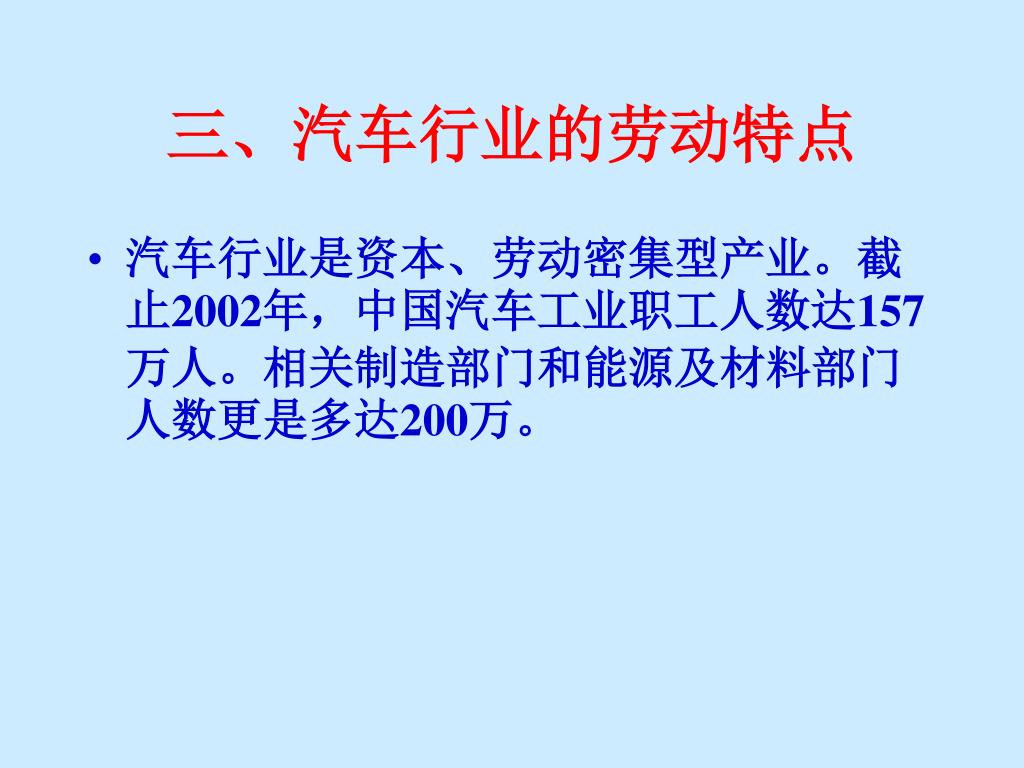

  5. 三、汽车行业的劳动特点 • 汽车行业是资本、劳动密集型产业。截止2002年，中国汽车工业职工人数达157万人。相关制造部门和能源及材料部门人数更是多达200万。

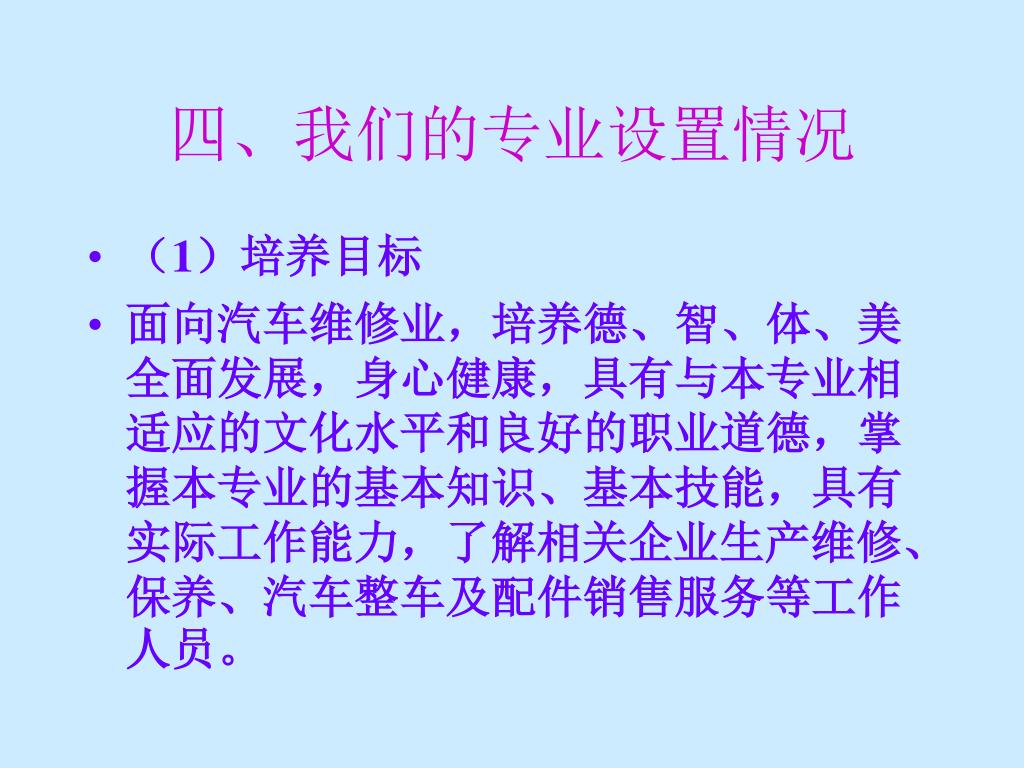

  6. 四、我们的专业设置情况 • （1）培养目标 • 面向汽车维修业，培养德、智、体、美全面发展，身心健康，具有与本专业相适应的文化水平和良好的职业道德，掌握本专业的基本知识、基本技能，具有实际工作能力，了解相关企业生产维修、保养、汽车整车及配件销售服务等工作人员。

  7. （2）业务范围 • 本专业毕业生可在汽车维修生产、服务等企业从事诸如汽车制造、维修、保养、汽车整车及配件销售及服务等工作。

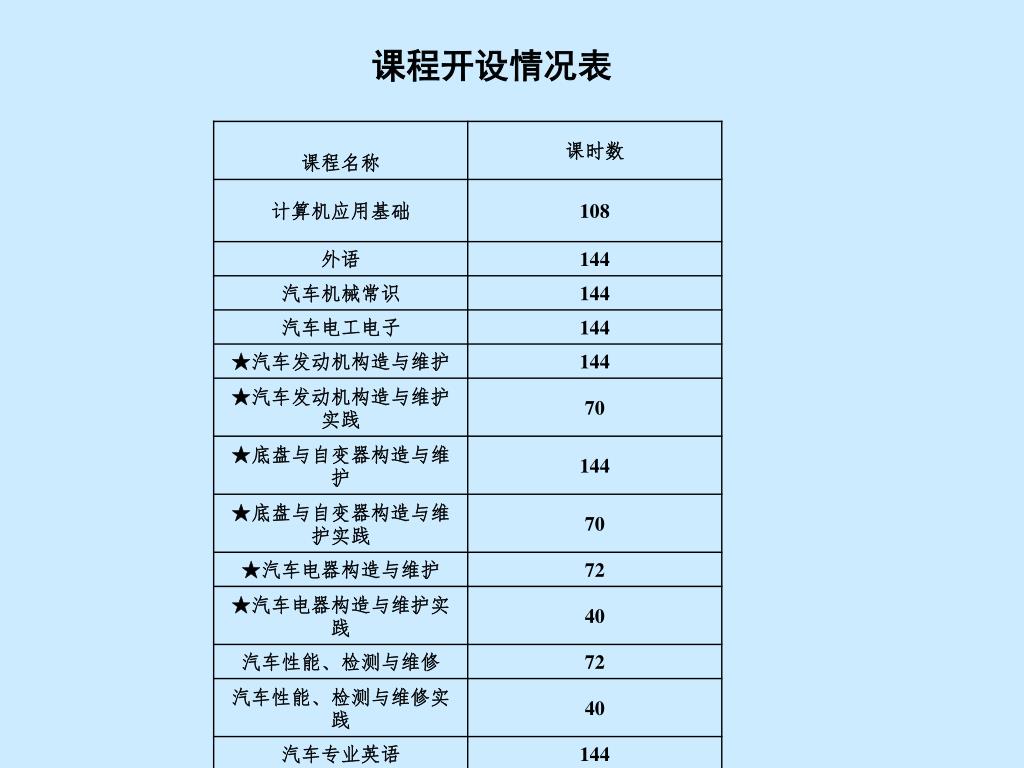

  8. 课程开设情况表

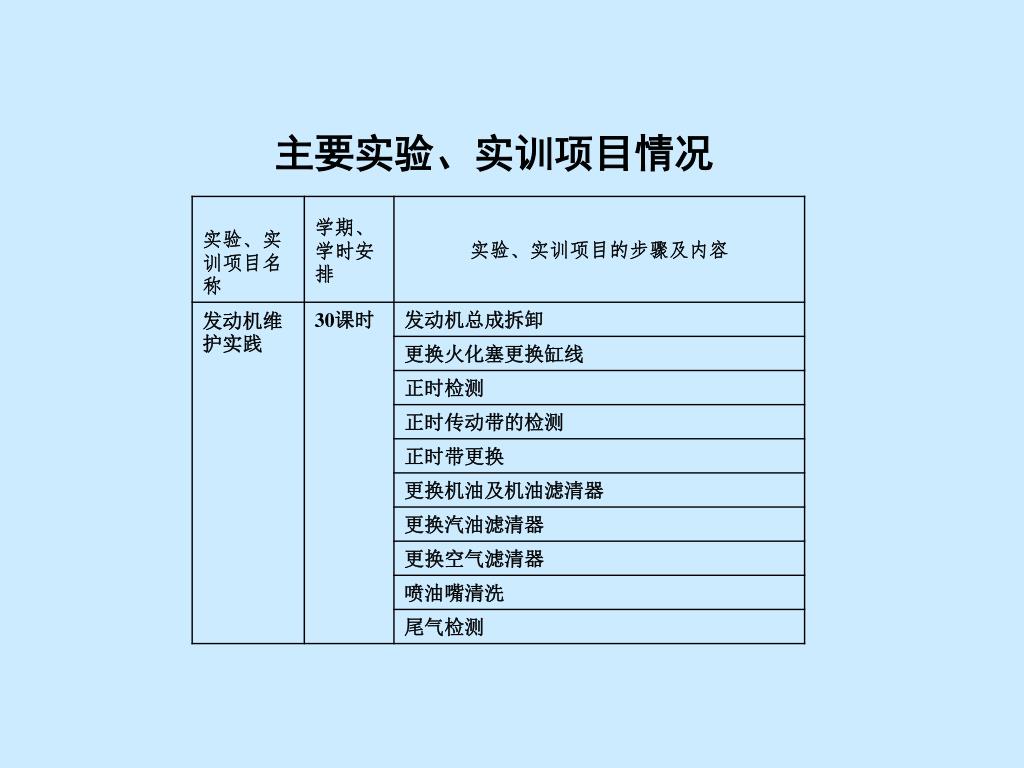

  9. 主要实验、实训项目情况

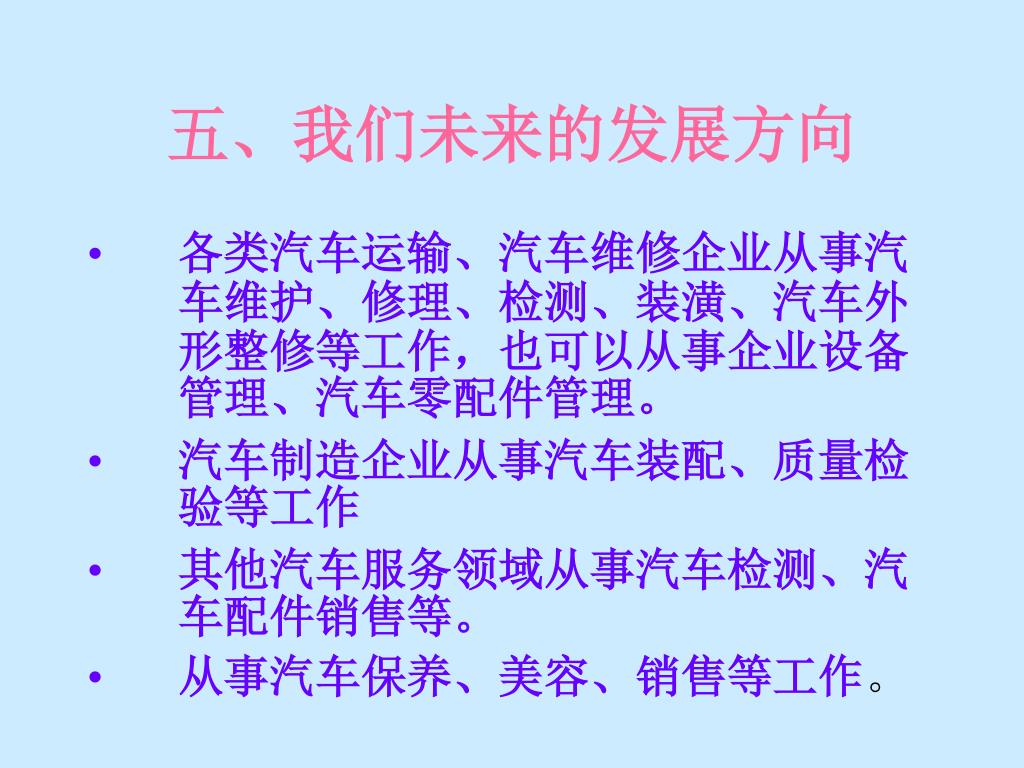

  10. 五、我们未来的发展方向 • 各类汽车运输、汽车维修企业从事汽车维护、修理、检测、装潢、汽车外形整修等工作，也可以从事企业设备管理、汽车零配件管理。 • 汽车制造企业从事汽车装配、质量检验等工作 • 其他汽车服务领域从事汽车检测、汽车配件销售等。 • 从事汽车保养、美容、销售等工作。

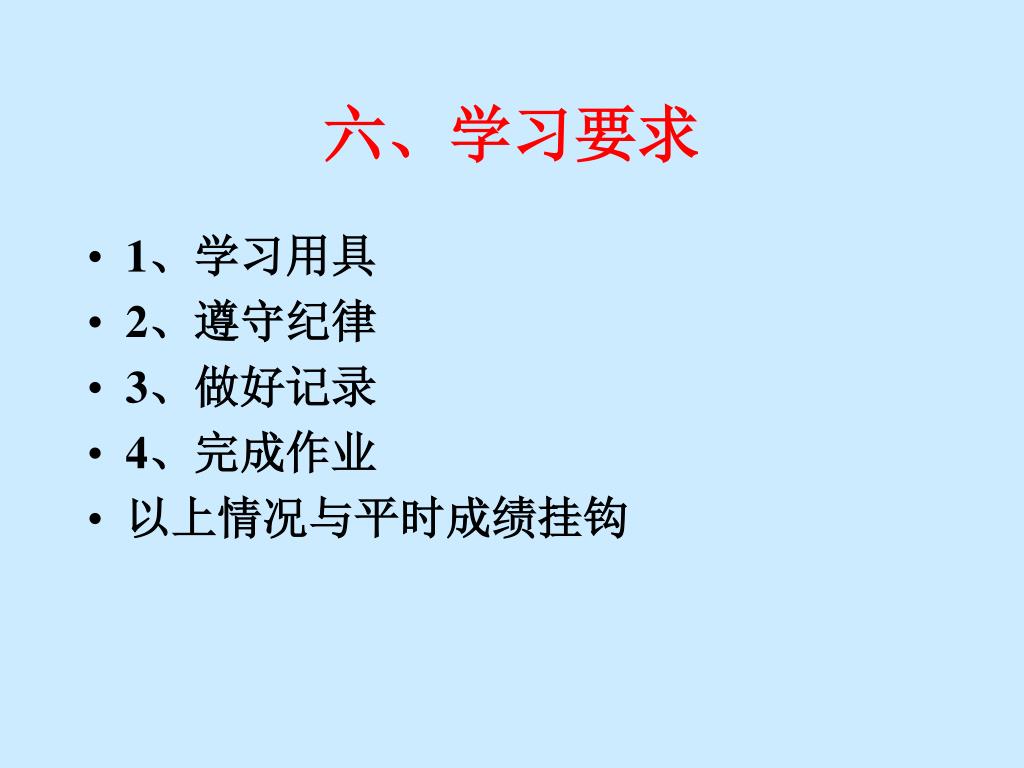

  11. 六、学习要求 • 1、学习用具 • 2、遵守纪律 • 3、做好记录 • 4、完成作业 • 以上情况与平时成绩挂钩

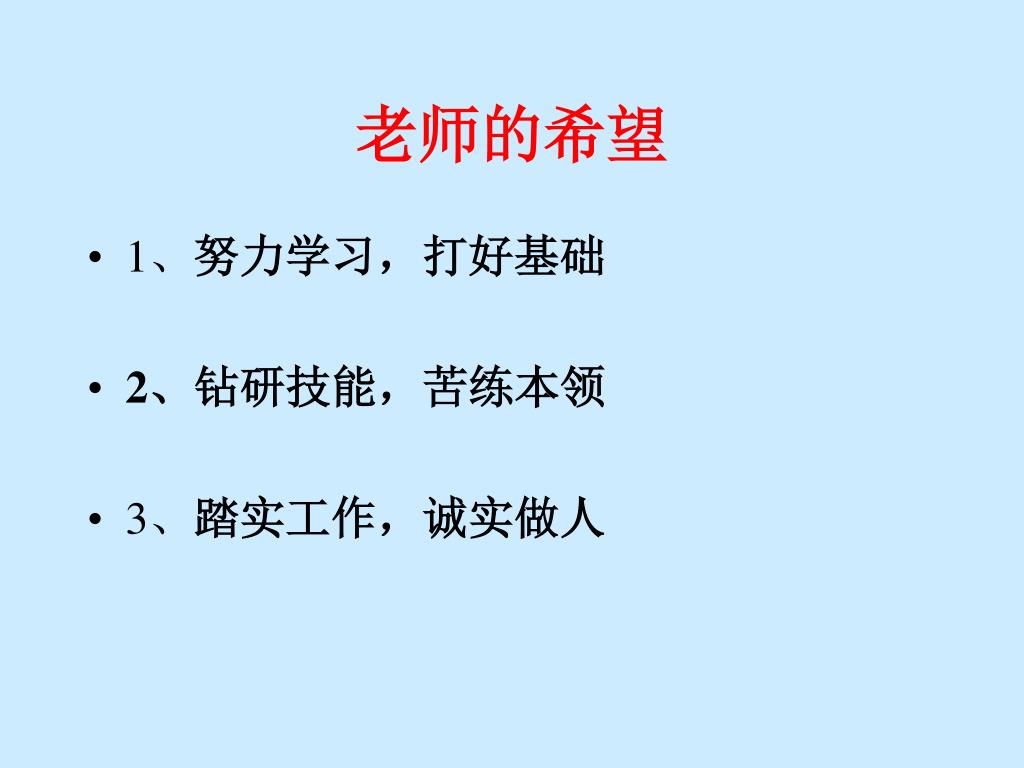

  12. 老师的希望 • 1、努力学习，打好基础 • 2、钻研技能，苦练本领 • 3、踏实工作，诚实做人

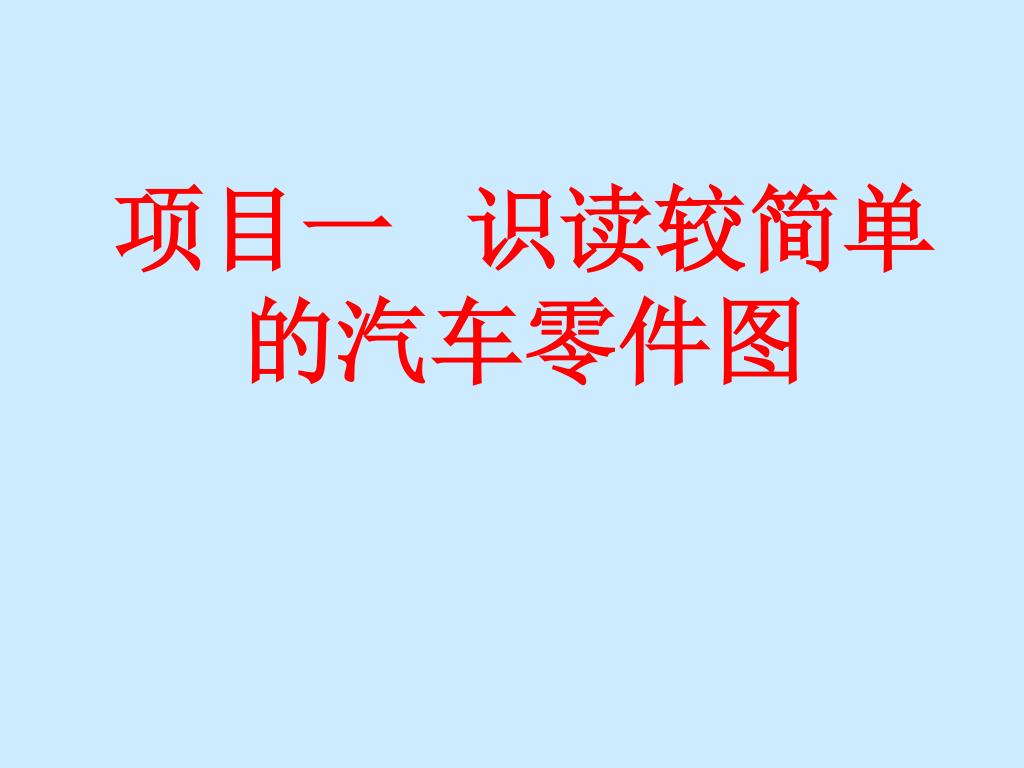

  13. 项目一 识读较简单 的汽车零件图

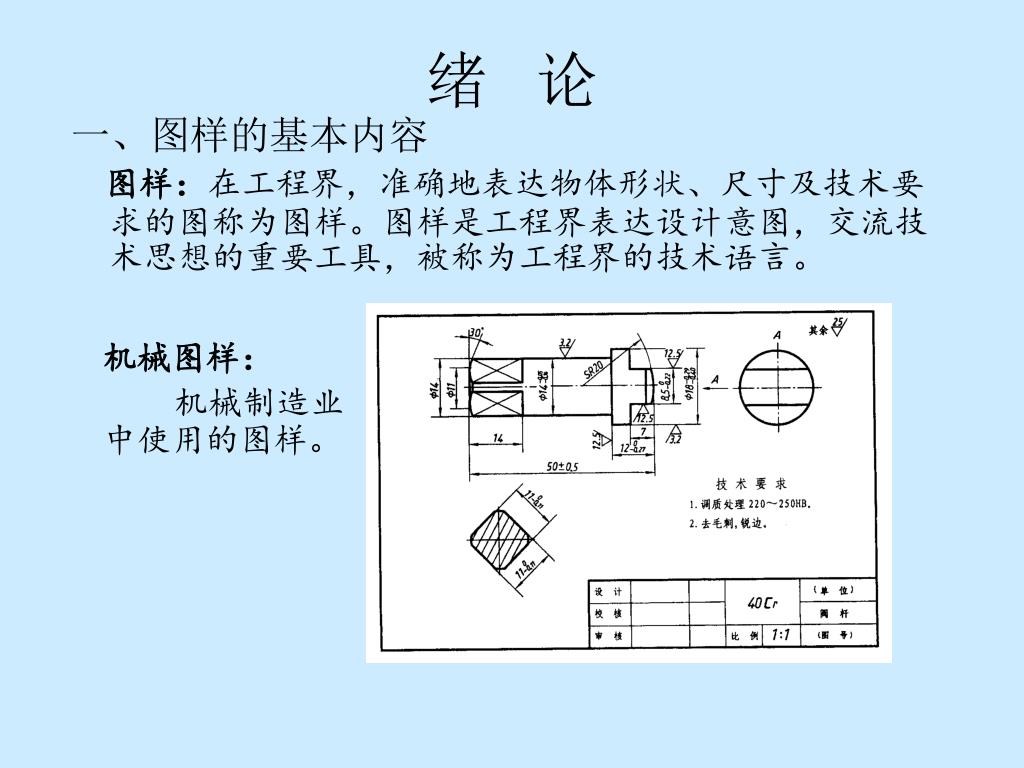

  14. 绪 论 一、图样的基本内容 图样：在工程界，准确地表达物体形状、尺寸及技术要求的图称为图样。图样是工程界表达设计意图，交流技术思想的重要工具，被称为工程界的技术语言。 机械图样： 机械制造业中使用的图样。

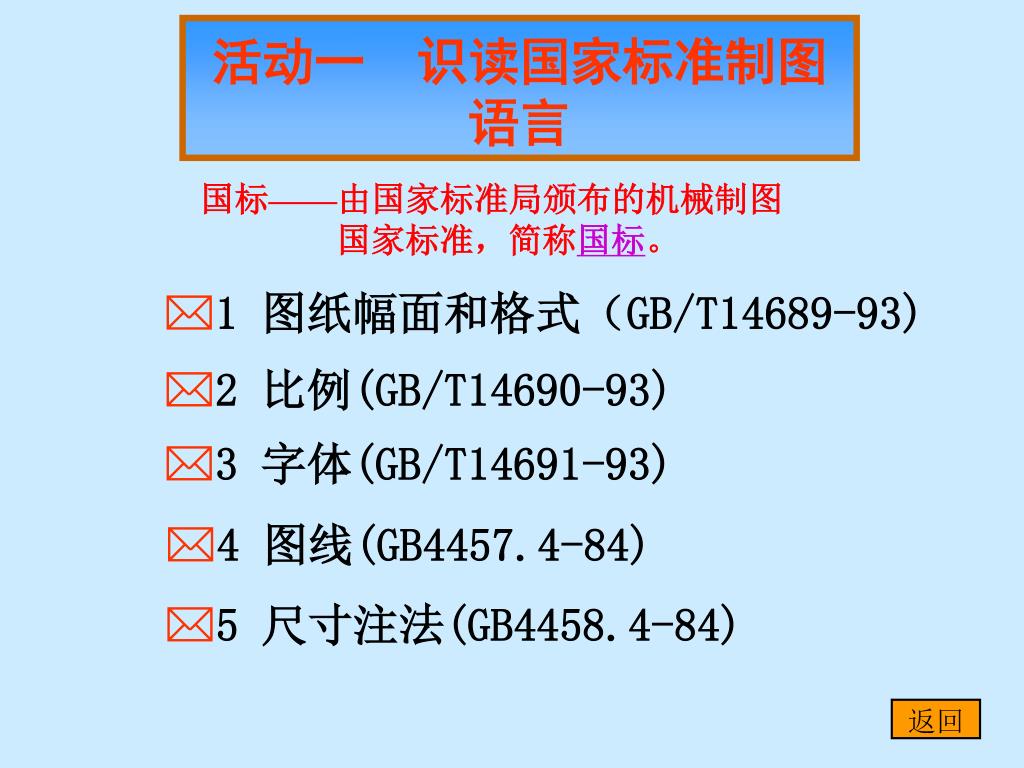

  15. 活动一 识读国家标准制图语言 国标——由国家标准局颁布的机械制图 国家标准，简称国标。 1 图纸幅面和格式（GB/T14689-93) 2 比例(GB/T14690-93) 3 字体(GB/T14691-93) 4 图线(GB4457.4-84) 5 尺寸注法(GB4458.4-84) 返回

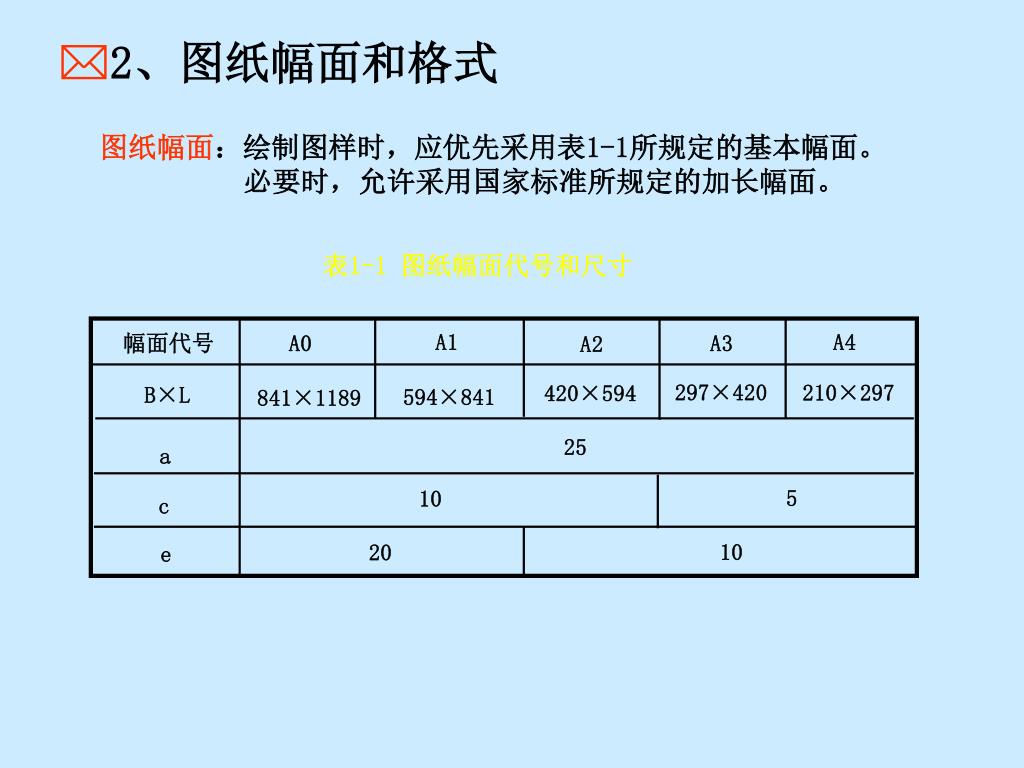

  16. 表1-1 图纸幅面代号和尺寸 A1 A4 幅面代号 A0 A3 A2 297×420 210×297 420×594 B×L 594×841 841×1189 25 a 5 10 c 10 20 e 2、图纸幅面和格式 图纸幅面：绘制图样时，应优先采用表1-1所规定的基本幅面。 必要时，允许采用国家标准所规定的加长幅面。

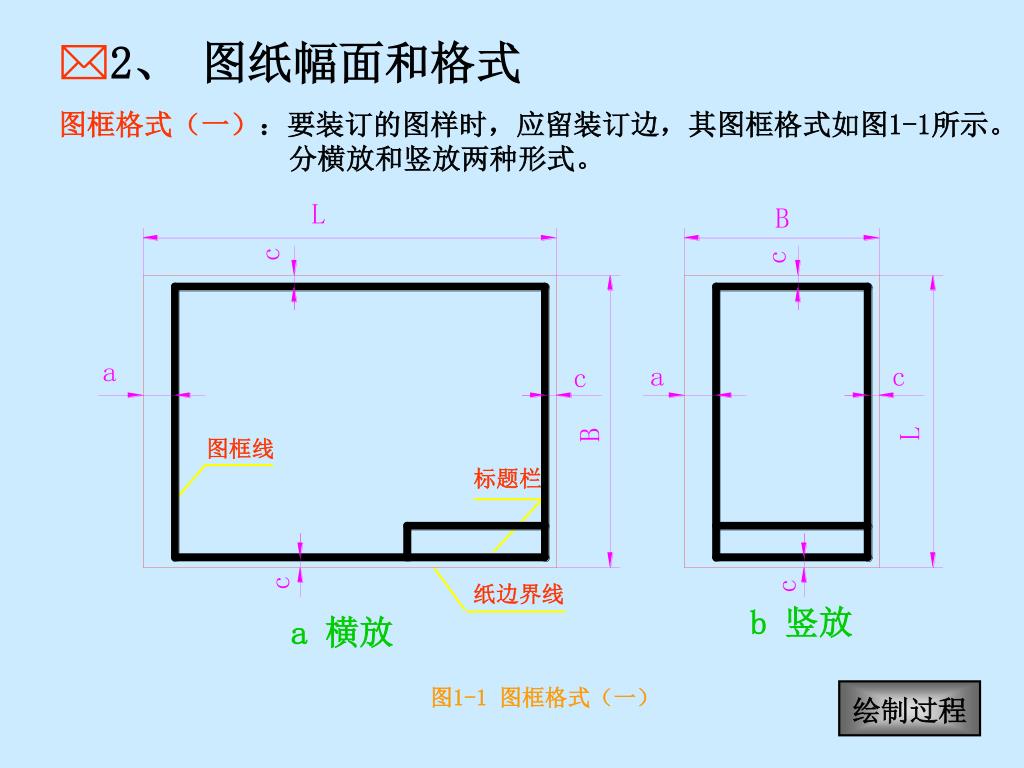

  17. 标题栏 图框线 纸边界线 L B c c a a c c L B c c 2、 图纸幅面和格式 图框格式（一）：要装订的图样时，应留装订边，其图框格式如图1-1所示。 分横放和竖放两种形式。 b 竖放 a 横放 图1-1 图框格式（一） 绘制过程

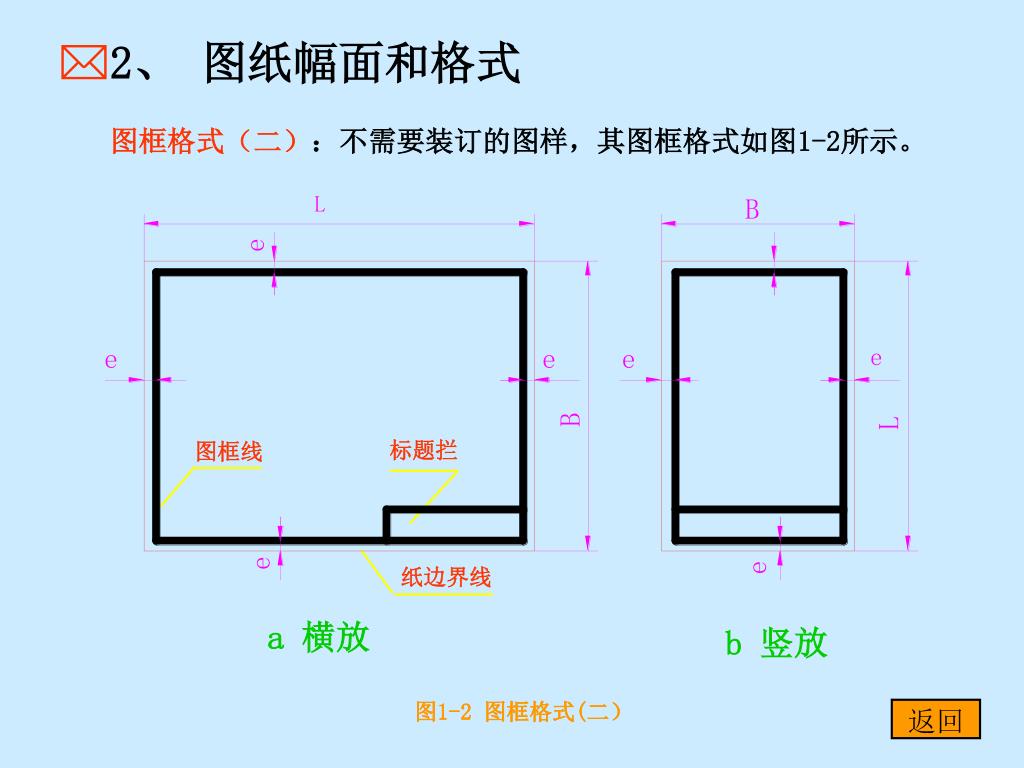

  18. L B e e e e e B L 标题拦 图框线 e e 纸边界线 图1-2 图框格式(二） 2、 图纸幅面和格式 图框格式（二）：不需要装订的图样，其图框格式如图1-2所示。 a 横放 b 竖放 图1-2 图框格式(二） 返回

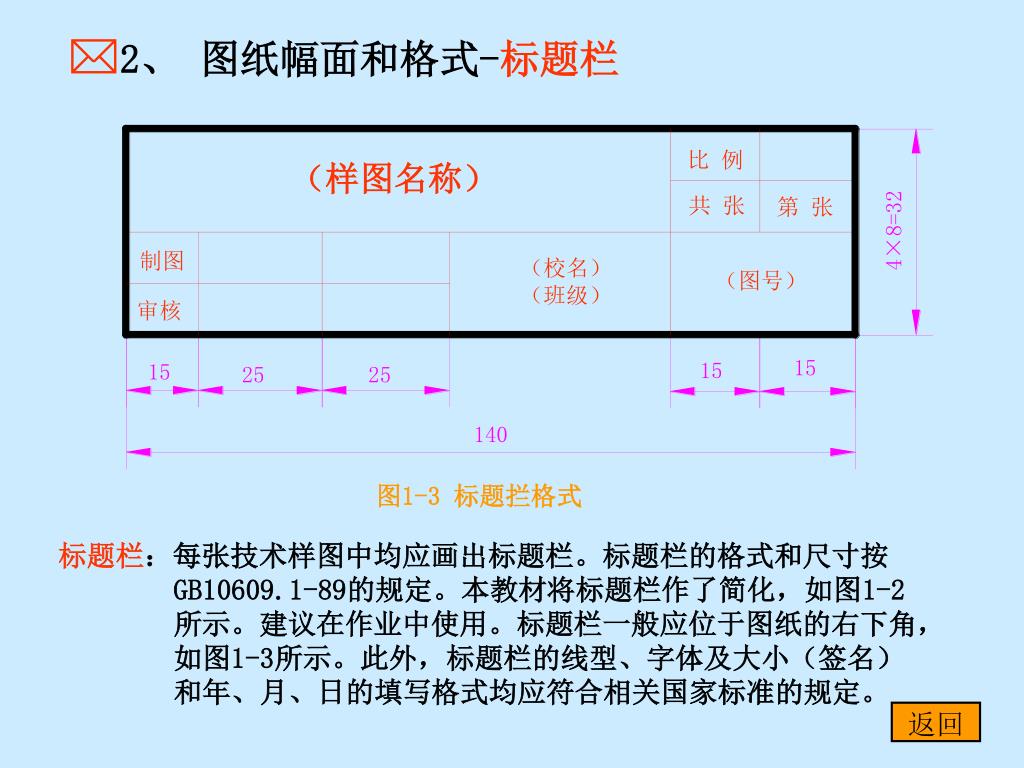

  19. 比 例 （样图名称） 共 张 第 张 4×8=32 制图 （校名） （班级） （图号） 审核 图1-3 标题拦格式 15 15 15 25 25 140 2、 图纸幅面和格式-标题栏 标题栏：每张技术样图中均应画出标题栏。标题栏的格式和尺寸按 GB10609.1-89的规定。本教材将标题栏作了简化，如图1-2 所示。建议在作业中使用。标题栏一般应位于图纸的右下角， 如图1-3所示。此外，标题栏的线型、字体及大小（签名） 和年、月、日的填写格式均应符合相关国家标准的规定。 返回

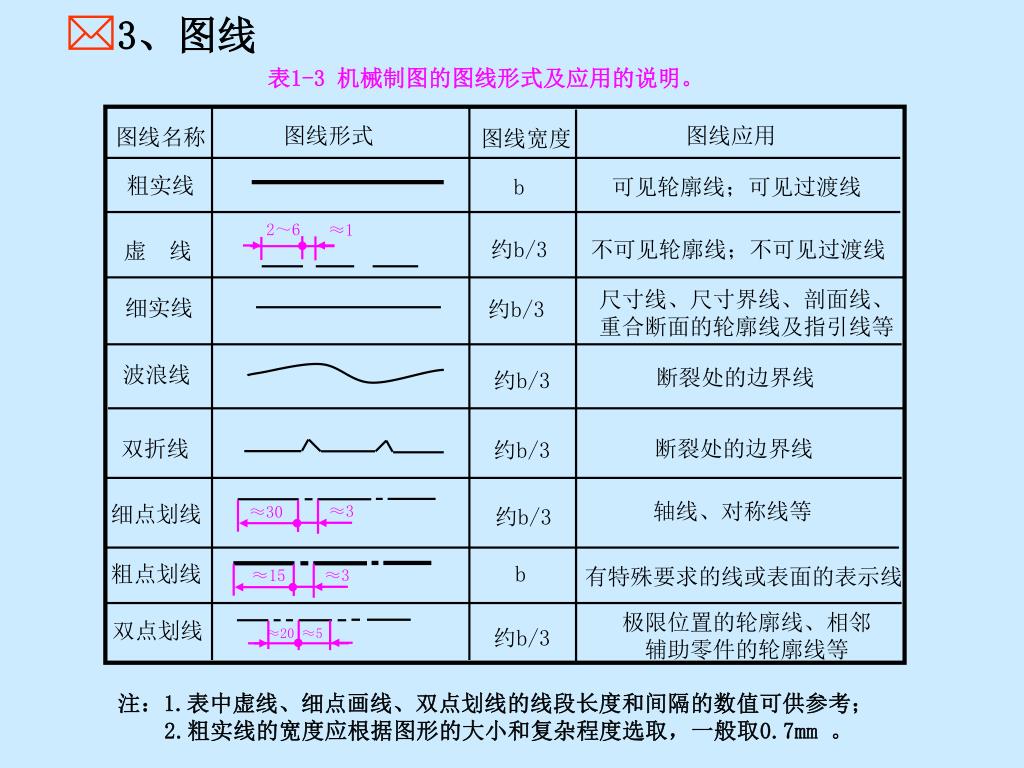

  20. 3、图线 表1-3 机械制图的图线形式及应用的说明。 图线形式 图线应用 图线名称 图线宽度 粗实线 b 可见轮廓线；可见过渡线 2～6 ≈1 约b/3 不可见轮廓线；不可见过渡线 虚 线 尺寸线、尺寸界线、剖面线、 重合断面的轮廓线及指引线等 细实线 约b/3 波浪线 断裂处的边界线 约b/3 双折线 断裂处的边界线 约b/3 轴线、对称线等 细点划线 ≈3 ≈30 约b/3 粗点划线 b 有特殊要求的线或表面的表示线 ≈3 ≈15 极限位置的轮廓线、相邻 辅助零件的轮廓线等 双点划线 约b/3 ≈20 ≈5 注：1.表中虚线、细点画线、双点划线的线段长度和间隔的数值可供参考； 2.粗实线的宽度应根据图形的大小和复杂程度选取，一般取0.7mm 。

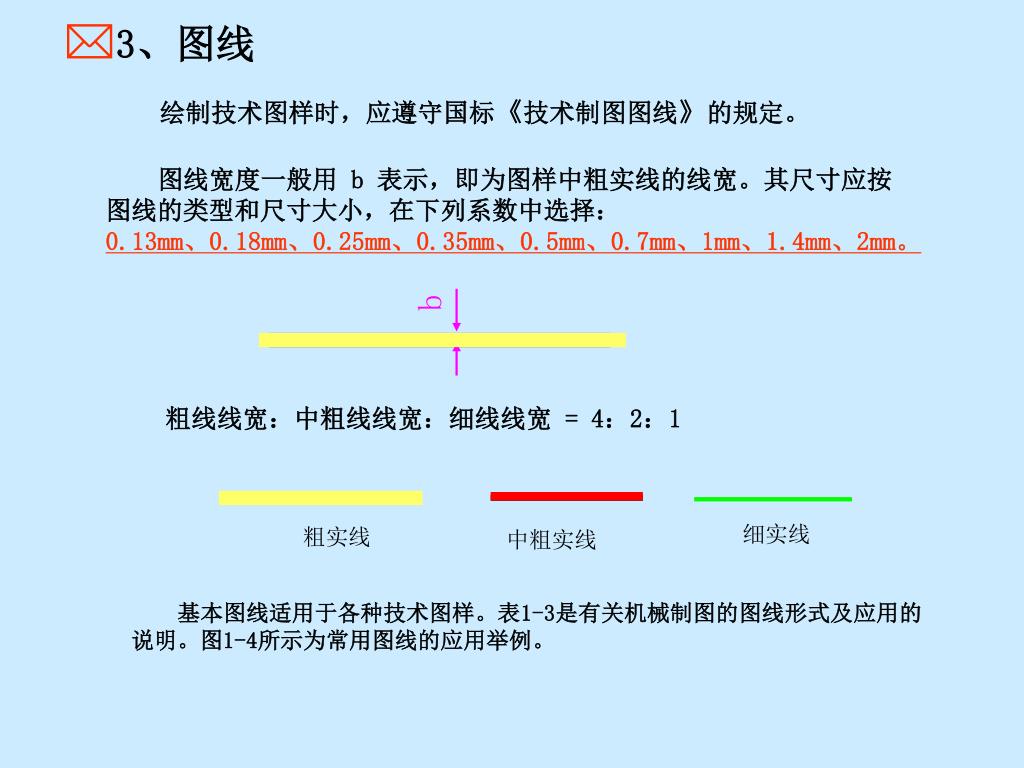

  21. 图线宽度一般用 b 表示，即为图样中粗实线的线宽。其尺寸应按图线的类型和尺寸大小，在下列系数中选择： 0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm。 b 粗线线宽：中粗线线宽：细线线宽 = 4：2：1 细实线 粗实线 中粗实线 3、图线 绘制技术图样时，应遵守国标《技术制图图线》的规定。 基本图线适用于各种技术图样。表1-3是有关机械制图的图线形式及应用的 说明。图1-4所示为常用图线的应用举例。

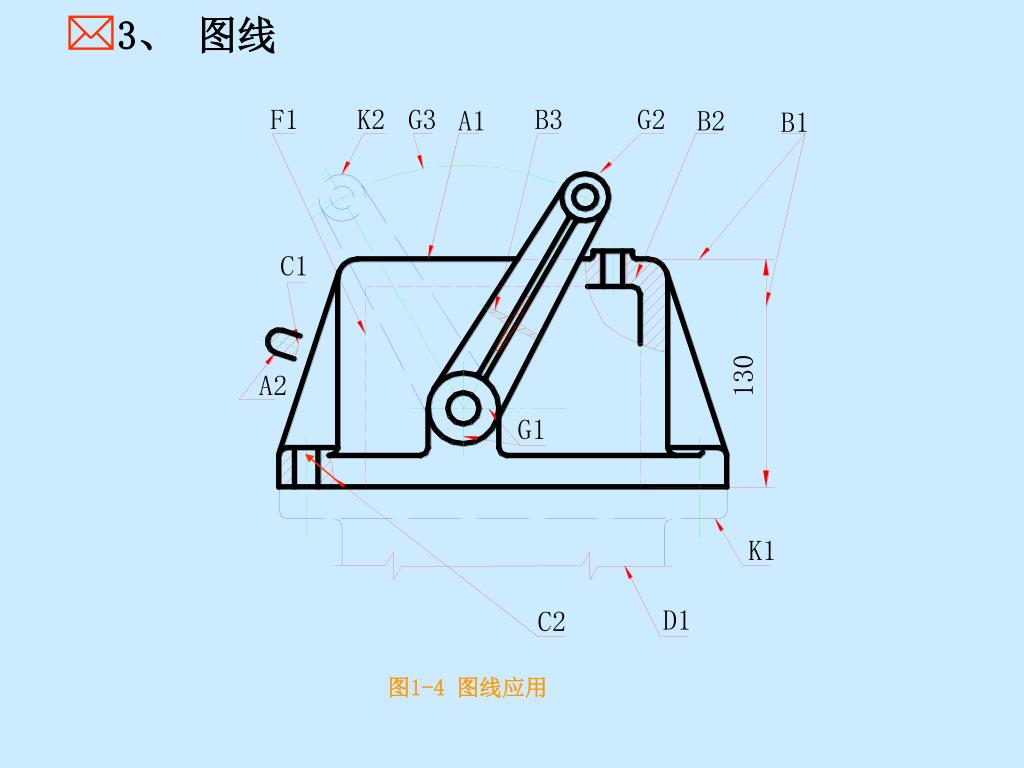

  22. 3、 图线 F1 K2 G3 B3 G2 A1 B2 B1 C1 130 A2 G1 K1 D1 C2 图1-4 图线应用

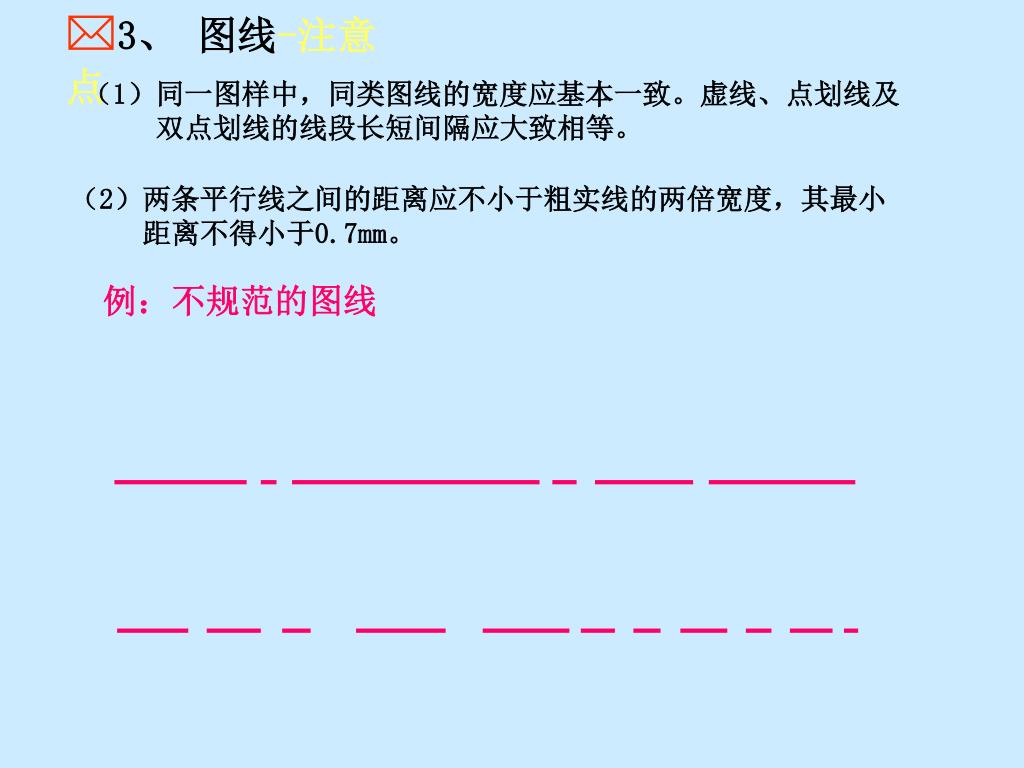

  23. 3、 图线-注意点 例：不规范的图线 （1）同一图样中，同类图线的宽度应基本一致。虚线、点划线及 双点划线的线段长短间隔应大致相等。 （2）两条平行线之间的距离应不小于粗实线的两倍宽度，其最小 距离不得小于0.7mm。

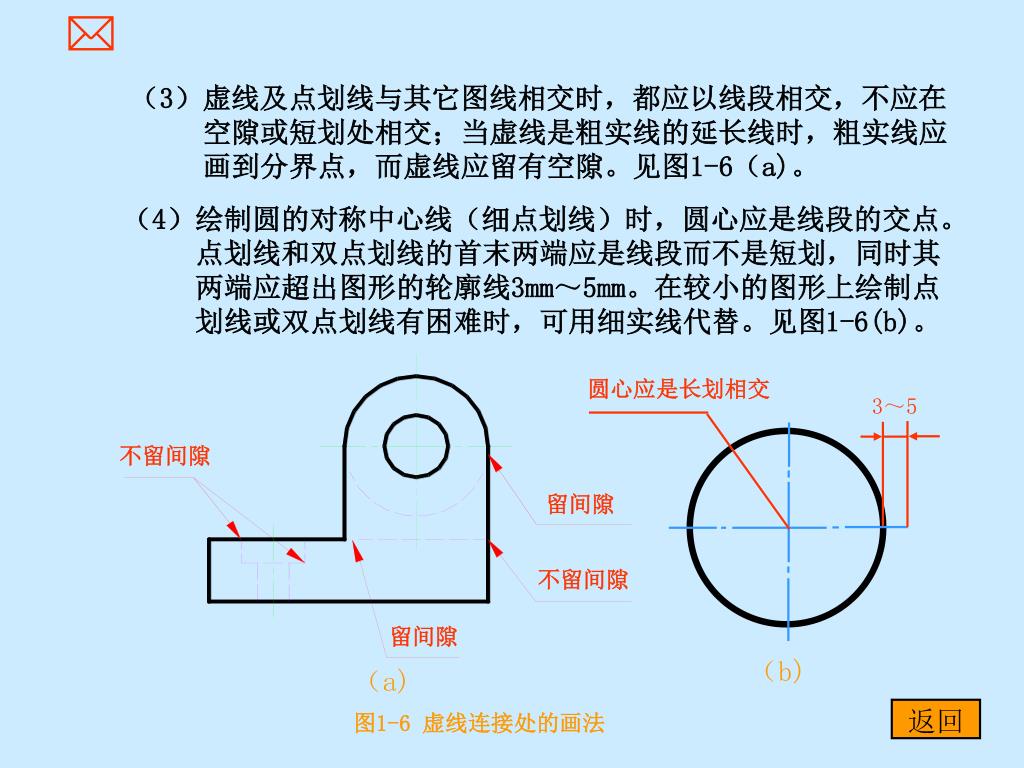

  24. 3、图线 图线的画法：同一图样中，同类图线的宽度应一致。 虚线、点画线的线段长度和间隔应大致相等。 图线相交时应交于画线处，不要交于点或间隔处。

  25. 圆心应是长划相交 3～5 （3）虚线及点划线与其它图线相交时，都应以线段相交，不应在 空隙或短划处相交；当虚线是粗实线的延长线时，粗实线应 画到分界点，而虚线应留有空隙。见图1-6（a)。 （4）绘制圆的对称中心线（细点划线）时，圆心应是线段的交点。 点划线和双点划线的首末两端应是线段而不是短划，同时其 两端应超出图形的轮廓线3mm～5mm。在较小的图形上绘制点 划线或双点划线有困难时，可用细实线代替。见图1-6(b)。 不留间隙 留间隙 不留间隙 留间隙 （b) （a) 返回 图1-6 虚线连接处的画法

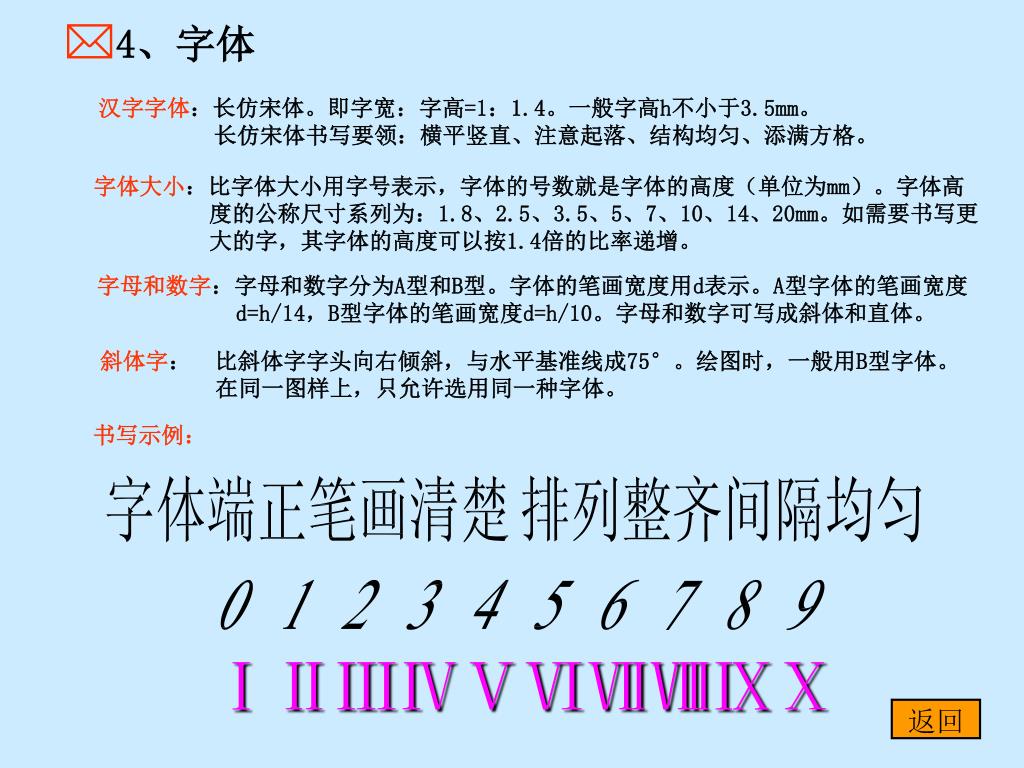

  26. 4、字体 汉字字体：长仿宋体。即字宽：字高=1：1.4。一般字高h不小于3.5mm。 长仿宋体书写要领：横平竖直、注意起落、结构均匀、添满方格。 字体大小：比字体大小用字号表示，字体的号数就是字体的高度（单位为mm）。字体高 度的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm。如需要书写更 大的字，其字体的高度可以按1.4倍的比率递增。 字母和数字：字母和数字分为A型和B型。字体的笔画宽度用d表示。A型字体的笔画宽度 d=h/14，B型字体的笔画宽度d=h/10。字母和数字可写成斜体和直体。 斜体字： 比斜体字字头向右倾斜，与水平基准线成75°。绘图时，一般用B型字体。 在同一图样上，只允许选用同一种字体。 书写示例： ⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩ 返回

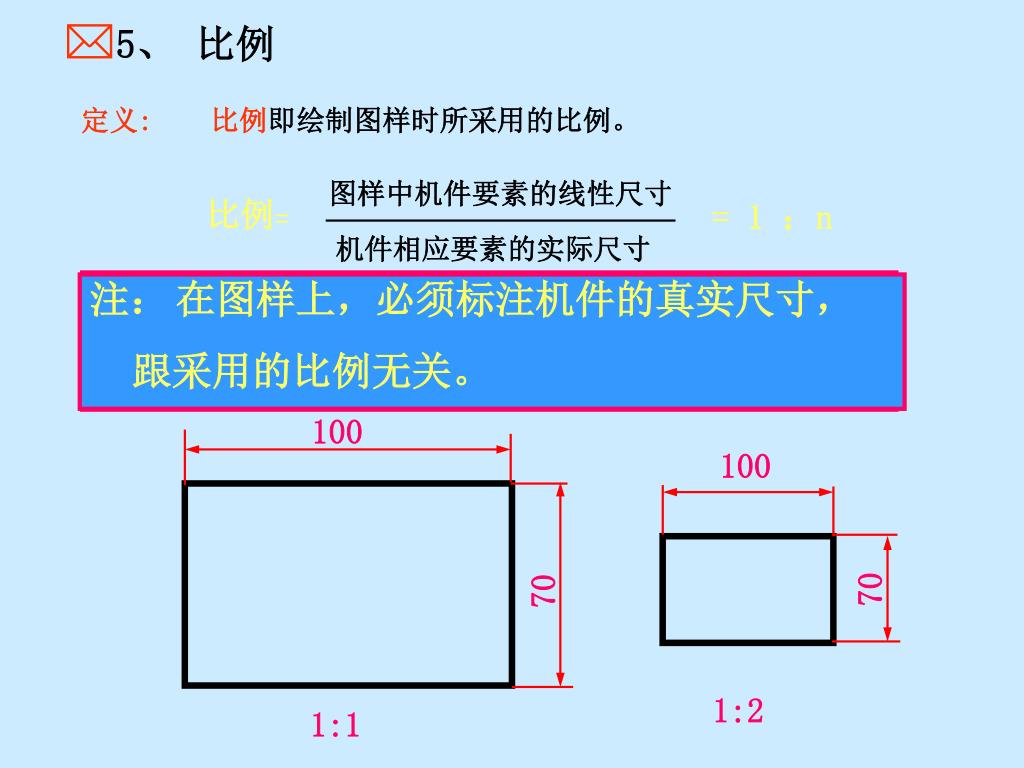

  27. 图样中机件要素的线性尺寸 = 1 ：n 比例= 机件相应要素的实际尺寸 种类： 原值比例1：1 放大比例 2:1、5:1、10:1、10n:1、2×10n:1 缩小比例1:2 、1:5、1:10、1:10n、1:2×10n 100 100 70 70 1:2 1:1 5、 比例 定义: 比例即绘制图样时所采用的比例。 例：已知物体的长度为100mm，宽度为70mm， 下图分别采用1:1和1:2的比例绘制， 试标注尺寸。 注： 在图样上，必须标注机件的真实尺寸， 跟采用的比例无关。

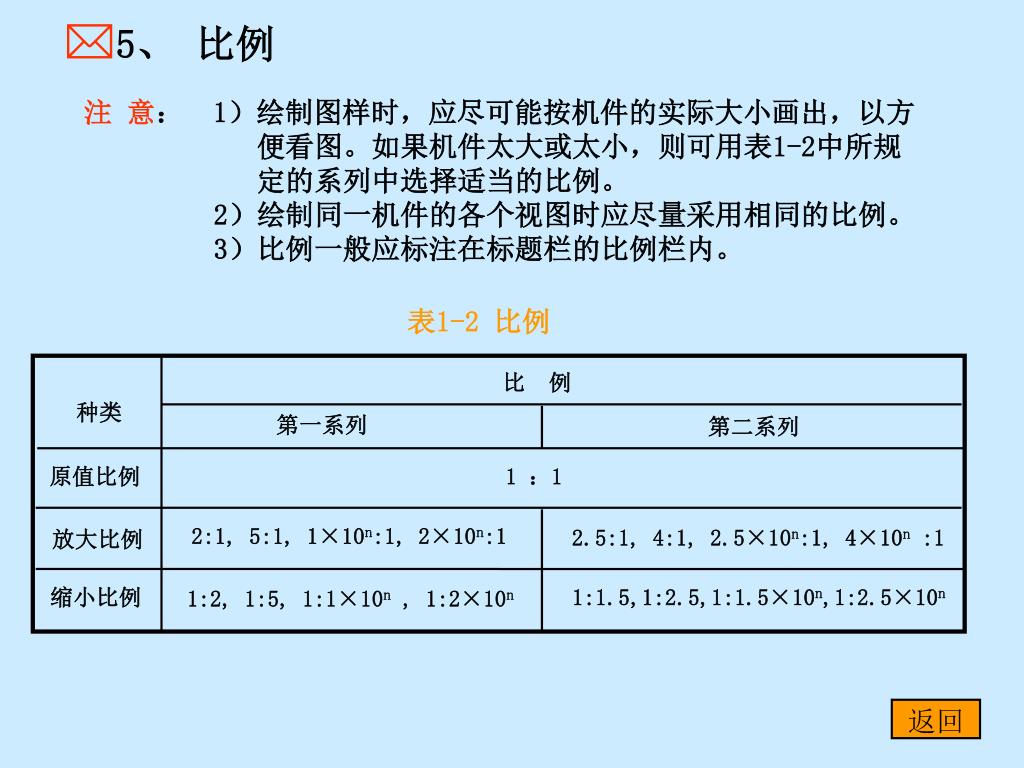

  28. 表1-2 比例 比 例 种类 第一系列 第二系列 原值比例 1 ：1 2:1, 5:1, 1×10n:1, 2×10n:1 2.5:1, 4:1, 2.5×10n:1, 4×10n :1 放大比例 缩小比例 1:2, 1:5, 1:1×10n , 1:2×10n 1:1.5,1:2.5,1:1.5×10n,1:2.5×10n 5、 比例 注 意： 1）绘制图样时，应尽可能按机件的实际大小画出，以方 便看图。如果机件太大或太小，则可用表1-2中所规 定的系列中选择适当的比例。 2）绘制同一机件的各个视图时应尽量采用相同的比例。 3）比例一般应标注在标题栏的比例栏内。 返回

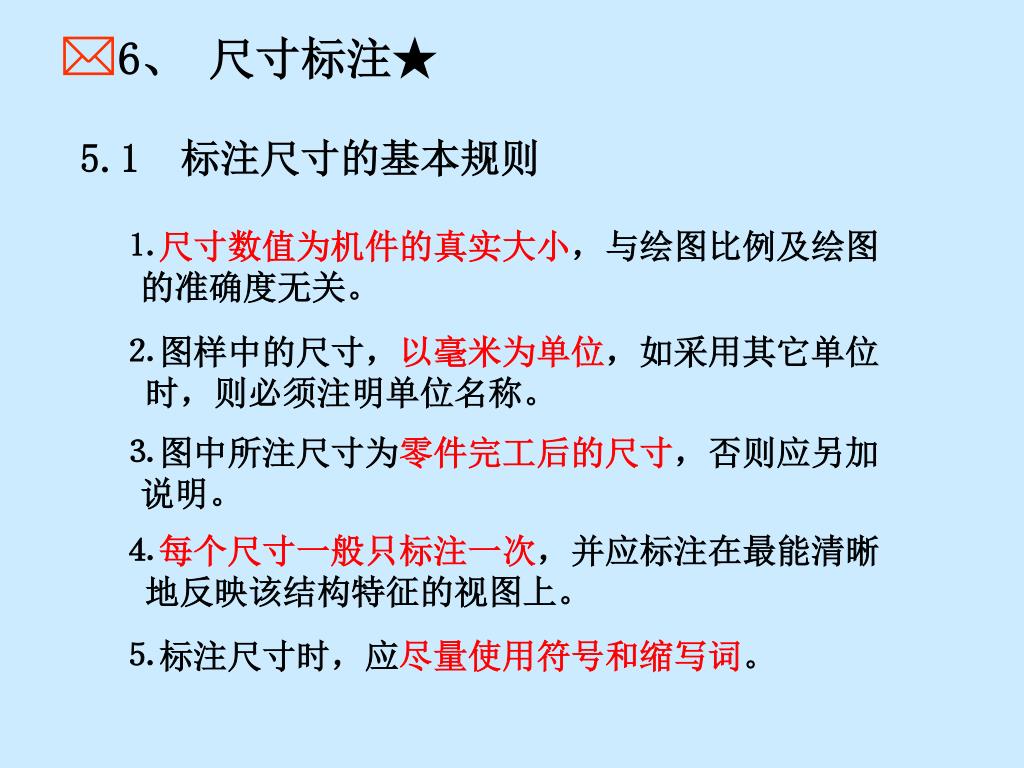

  29. 6、 尺寸标注★ 5.1 标注尺寸的基本规则 ⒈ 尺寸数值为机件的真实大小，与绘图比例及绘图 的准确度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用其它单位 时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应另加 说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能清晰 地反映该结构特征的视图上。 ⒌ 标注尺寸时，应尽量使用符号和缩写词。

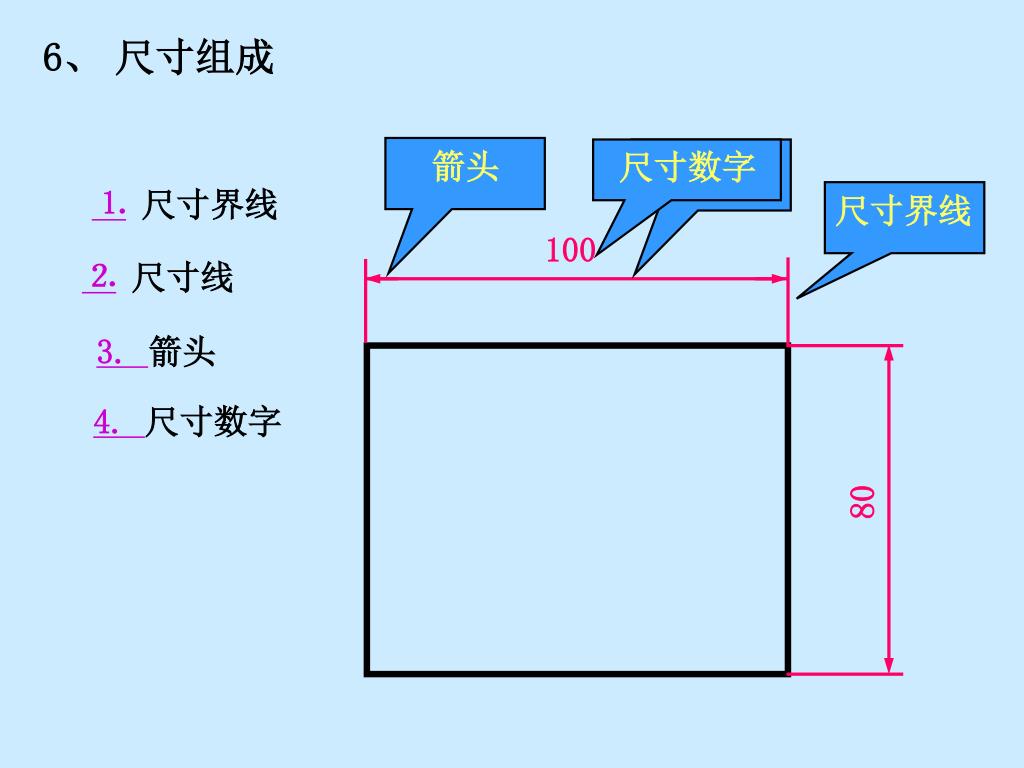

  30. 尺寸线 箭头 尺寸数字 尺寸界线 100 80 6、 尺寸组成 ⒈尺寸界线 ⒉尺寸线 3. 箭头 4. 尺寸数字

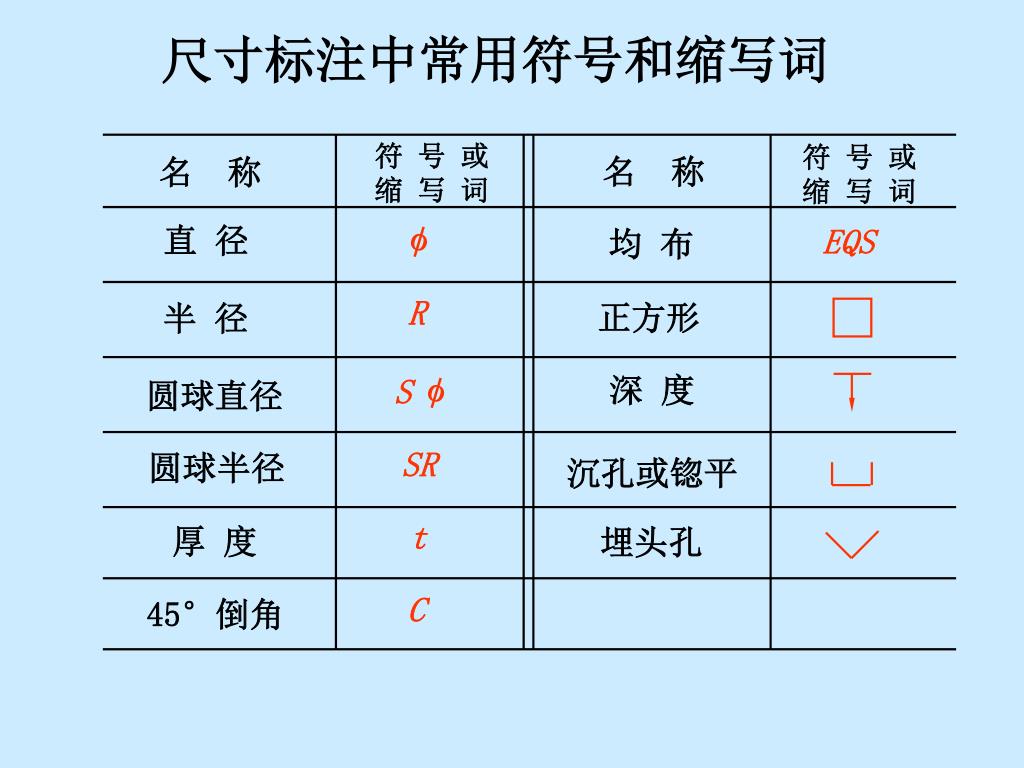

  31. 直 径 EQS 均 布 R 正方形 半 径 深 度  S 圆球直径 SR 圆球半径 沉孔或锪平 t 厚 度 埋头孔 C 45°倒角 尺寸标注中常用符号和缩写词 符 号 或 缩 写 词 符 号 或 缩 写 词 名 称 名 称
