โครงการ ICT Free Wi-Fi (บรรยาย โดย บพค. )

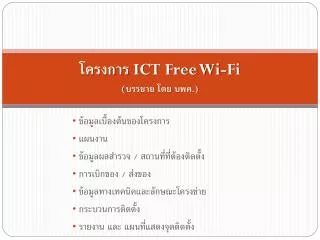

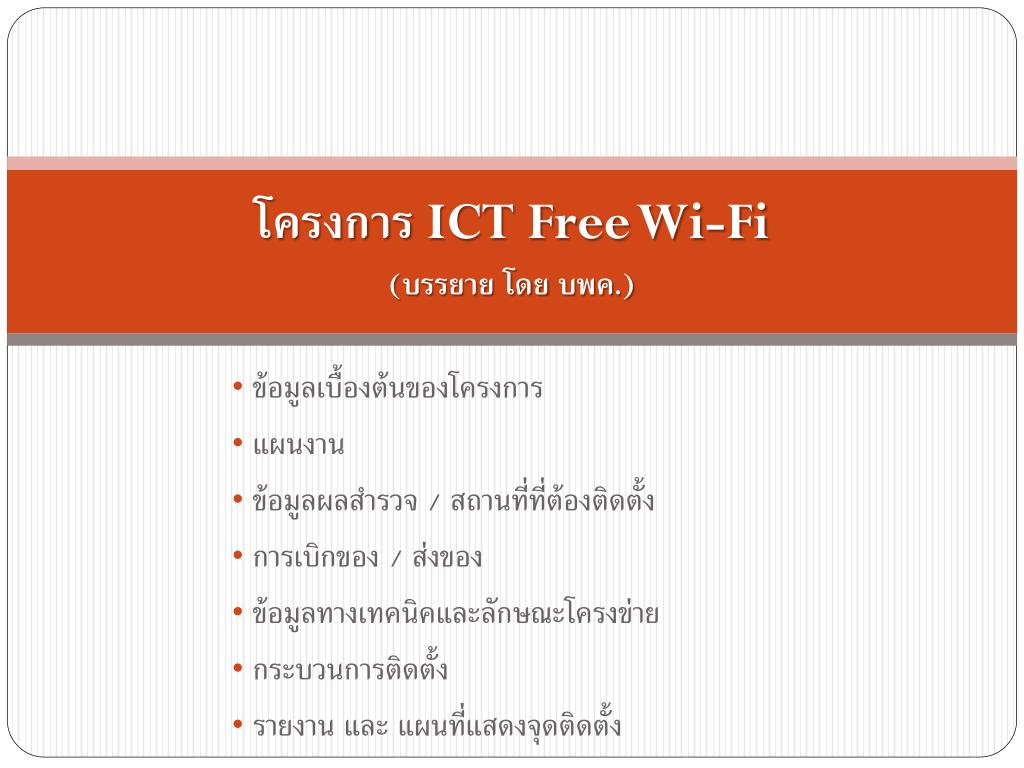

1. โครงการICT Free Wi-Fi(บรรยาย โดย บพค.) ข้อมูลเบื้องต้นของโครงการ แผนงาน ข้อมูลผลสำรวจ / สถานที่ที่ต้องติดตั้ง การเบิกของ / ส่งของ ข้อมูลทางเทคนิคและลักษณะโครงข่าย กระบวนการติดตั้ง รายงาน และ แผนที่แสดงจุดติดตั้ง

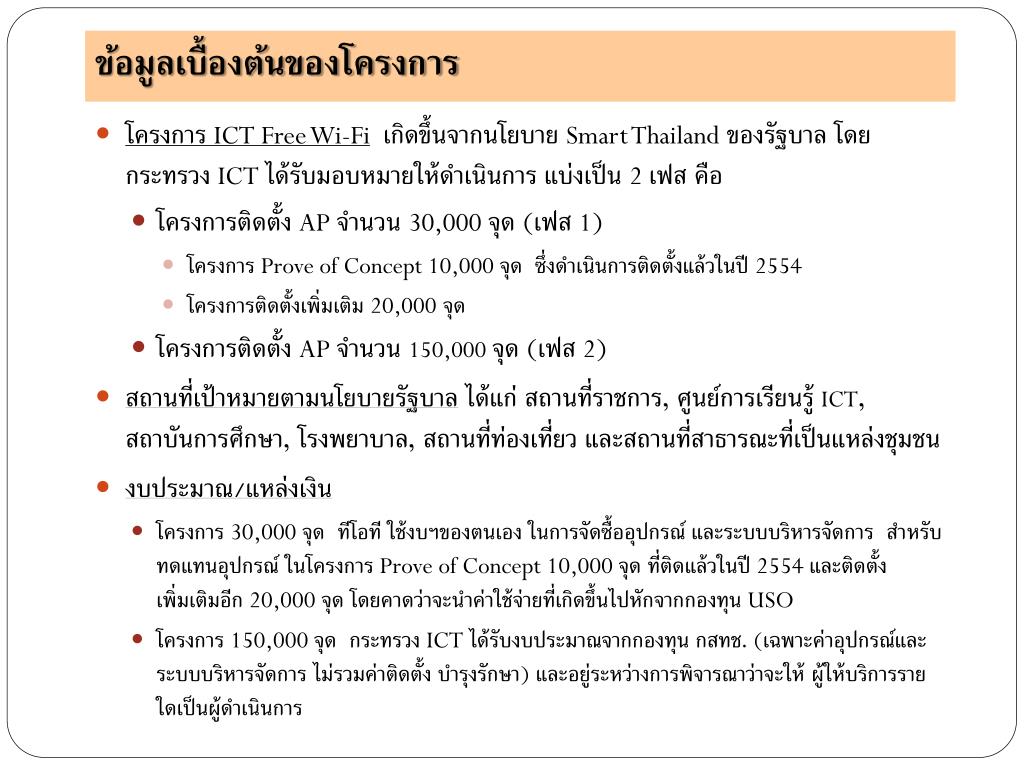

2. ข้อมูลเบื้องต้นของโครงการข้อมูลเบื้องต้นของโครงการ • โครงการ ICT Free Wi-Fiเกิดขึ้นจากนโยบาย Smart Thailandของรัฐบาล โดยกระทรวง ICT ได้รับมอบหมายให้ดำเนินการ แบ่งเป็น 2 เฟส คือ • โครงการติดตั้ง AP จำนวน 30,000 จุด (เฟส 1) • โครงการ Prove of Concept 10,000 จุด ซึ่งดำเนินการติดตั้งแล้วในปี 2554 • โครงการติดตั้งเพิ่มเติม 20,000จุด • โครงการติดตั้ง AP จำนวน 150,000 จุด (เฟส 2) • สถานที่เป้าหมายตามนโยบายรัฐบาล ได้แก่ สถานที่ราชการ, ศูนย์การเรียนรู้ ICT, สถาบันการศึกษา, โรงพยาบาล, สถานที่ท่องเที่ยว และสถานที่สาธารณะที่เป็นแหล่งชุมชน • งบประมาณ/แหล่งเงิน • โครงการ 30,000 จุด ทีโอที ใช้งบฯของตนเอง ในการจัดซื้ออุปกรณ์ และระบบบริหารจัดการ สำหรับทดแทนอุปกรณ์ ในโครงการ Prove of Concept 10,000 จุด ที่ติดแล้วในปี 2554 และติดตั้งเพิ่มเติมอีก 20,000 จุด โดยคาดว่าจะนำค่าใช้จ่ายที่เกิดขึ้นไปหักจากกองทุน USO • โครงการ 150,000 จุด กระทรวง ICT ได้รับงบประมาณจากกองทุน กสทช. (เฉพาะค่าอุปกรณ์และระบบบริหารจัดการ ไม่รวมค่าติดตั้ง บำรุงรักษา) และอยู่ระหว่างการพิจารณาว่าจะให้ ผู้ให้บริการรายใดเป็นผู้ดำเนินการ

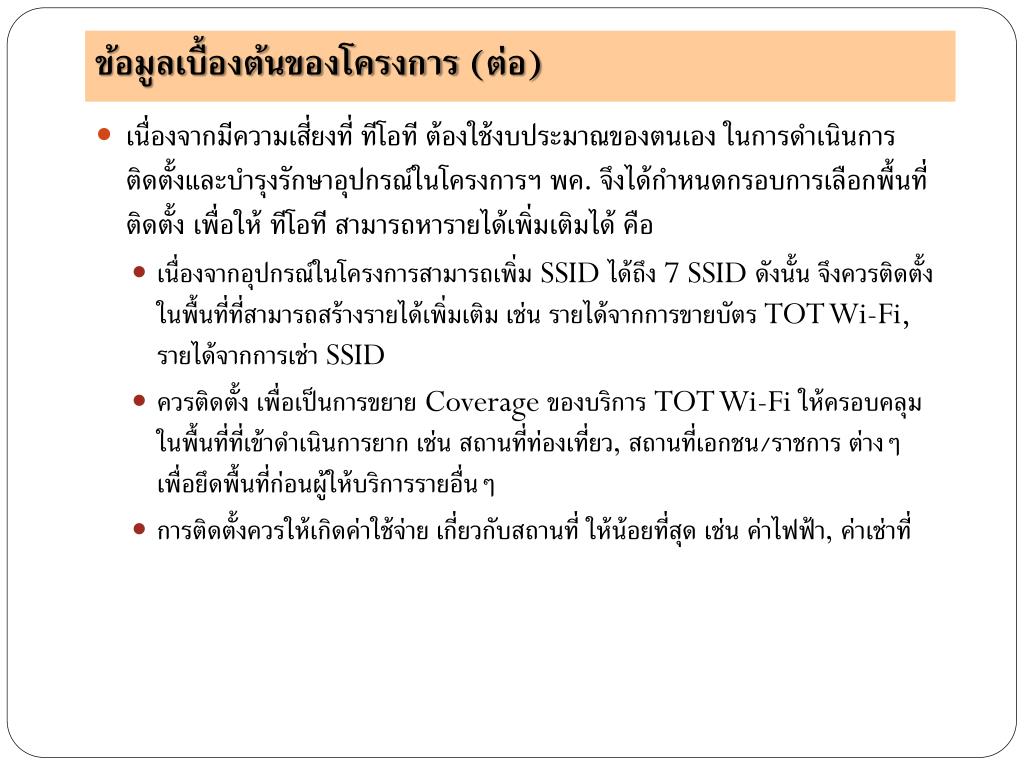

3. ข้อมูลเบื้องต้นของโครงการ (ต่อ) • เนื่องจากมีความเสี่ยงที่ ทีโอที ต้องใช้งบประมาณของตนเอง ในการดำเนินการติดตั้งและบำรุงรักษาอุปกรณ์ในโครงการฯ พค. จึงได้กำหนดกรอบการเลือกพื้นที่ติดตั้ง เพื่อให้ ทีโอที สามารถหารายได้เพิ่มเติมได้ คือ • เนื่องจากอุปกรณ์ในโครงการสามารถเพิ่ม SSID ได้ถึง 7 SSID ดังนั้น จึงควรติดตั้งในพื้นที่ที่สามารถสร้างรายได้เพิ่มเติม เช่น รายได้จากการขายบัตร TOT Wi-Fi, รายได้จากการเช่า SSID • ควรติดตั้ง เพื่อเป็นการขยาย Coverage ของบริการ TOT Wi-Fi ให้ครอบคลุมในพื้นที่ที่เข้าดำเนินการยาก เช่น สถานที่ท่องเที่ยว, สถานที่เอกชน/ราชการ ต่างๆ เพื่อยึดพื้นที่ก่อนผู้ให้บริการรายอื่นๆ • การติดตั้งควรให้เกิดค่าใช้จ่าย เกี่ยวกับสถานที่ ให้น้อยที่สุด เช่น ค่าไฟฟ้า, ค่าเช่าที่

4. กลาง เม.ย. ต้น เม.ย. กลาง เม.ย. หลังสงกรานต์ พ.ค.

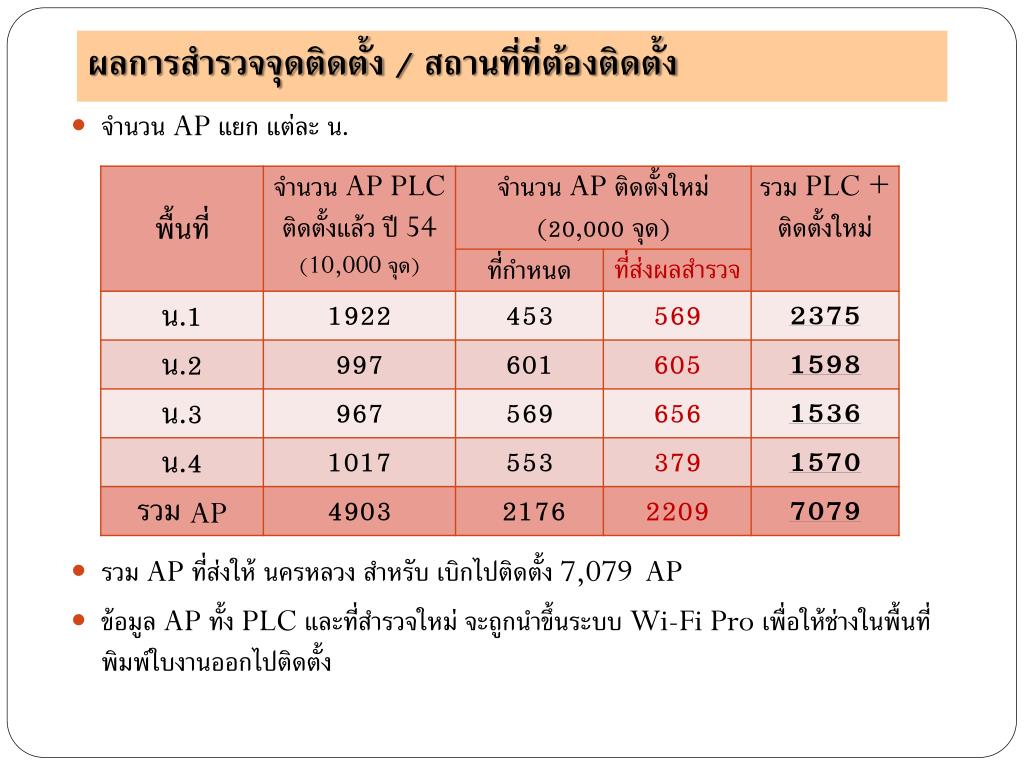

5. ผลการสำรวจจุดติดตั้ง / สถานที่ที่ต้องติดตั้ง • จำนวน AP แยก แต่ละ น. • รวม AP ที่ส่งให้ นครหลวง สำหรับ เบิกไปติดตั้ง 7,079 AP • ข้อมูล AP ทั้ง PLC และที่สำรวจใหม่ จะถูกนำขึ้นระบบ Wi-Fi Pro เพื่อให้ช่างในพื้นที่ พิมพ์ใบงานออกไปติดตั้ง

6. ผลการสำรวจจุดติดตั้ง / สถานที่ที่ต้องติดตั้ง • สถานที่ที่ต้องติดตั้ง ตามบันทึกจาก กระทรวงฯ • สำนักการอัยการสูงสุด ทั่วประเทศ (ต่างจังหวัด 125, กรุงเทพ 12) • กองบินทหารอากาศ ทั่วประเทศ • สถานที่ท่องเที่ยว 100 แห่ง ที่ได้รับความนิยมสูงสุด จากการสำรวจ • บริเวณหมู่บ้านเสนานิเวศโครงการ 2 (กทม.) • ศาลเยาวชนและครอบครัวจังหวัดนนทบุรี ชั้น5,6 อาคารศาลแขวงนนทบุรี • ศาลแขวงนนทบุรี ชั้น2,3,4,9 อาคารศาลแขวงนนทบุรี • สำนักงานสรรพากรพื้นที่บางพลี,บางบ่อ,บางเสาธง • สำนักงานปลัดสำนักนายก • สถานที่อื่นๆ ตามที่ กระทรวงมีบันทึกแจ้ง

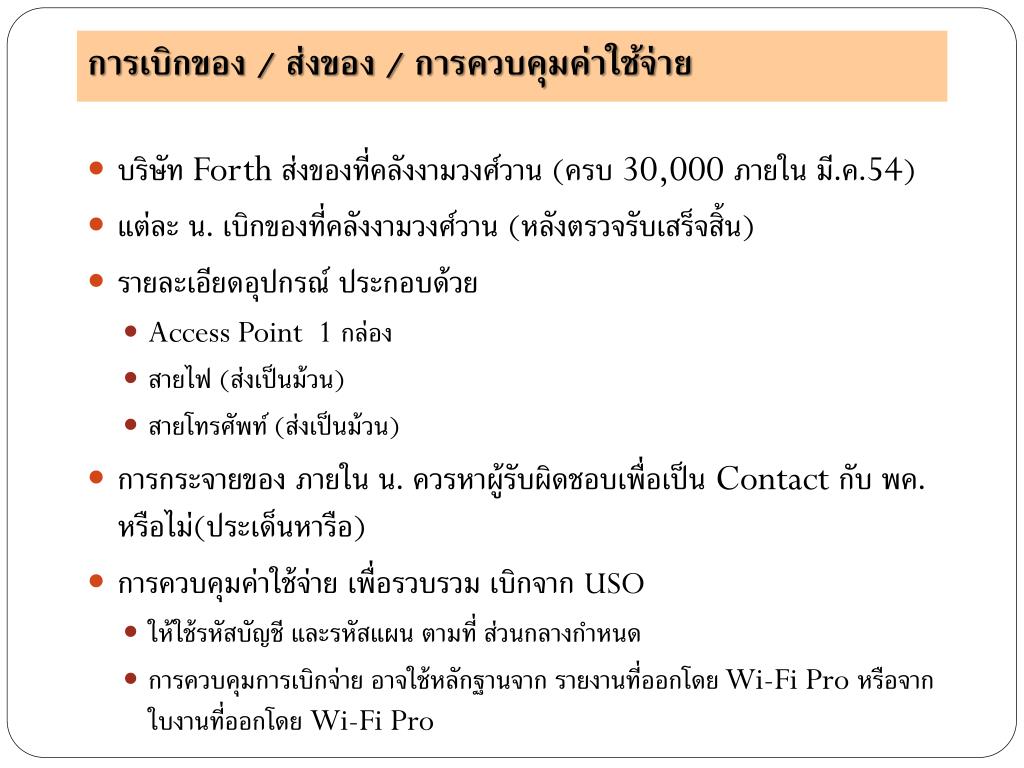

7. การเบิกของ / ส่งของ / การควบคุมค่าใช้จ่าย • บริษัท Forth ส่งของที่คลังงามวงศ์วาน (ครบ 30,000 ภายใน มี.ค.54) • แต่ละ น. เบิกของที่คลังงามวงศ์วาน (หลังตรวจรับเสร็จสิ้น) • รายละเอียดอุปกรณ์ ประกอบด้วย • Access Point 1 กล่อง • สายไฟ (ส่งเป็นม้วน) • สายโทรศัพท์ (ส่งเป็นม้วน) • การกระจายของ ภายใน น. ควรหาผู้รับผิดชอบเพื่อเป็น Contact กับ พค.หรือไม่(ประเด็นหารือ) • การควบคุมค่าใช้จ่าย เพื่อรวบรวม เบิกจาก USO • ให้ใช้รหัสบัญชี และรหัสแผน ตามที่ ส่วนกลางกำหนด • การควบคุมการเบิกจ่าย อาจใช้หลักฐานจาก รายงานที่ออกโดย Wi-Fi Pro หรือจากใบงานที่ออกโดย Wi-Fi Pro

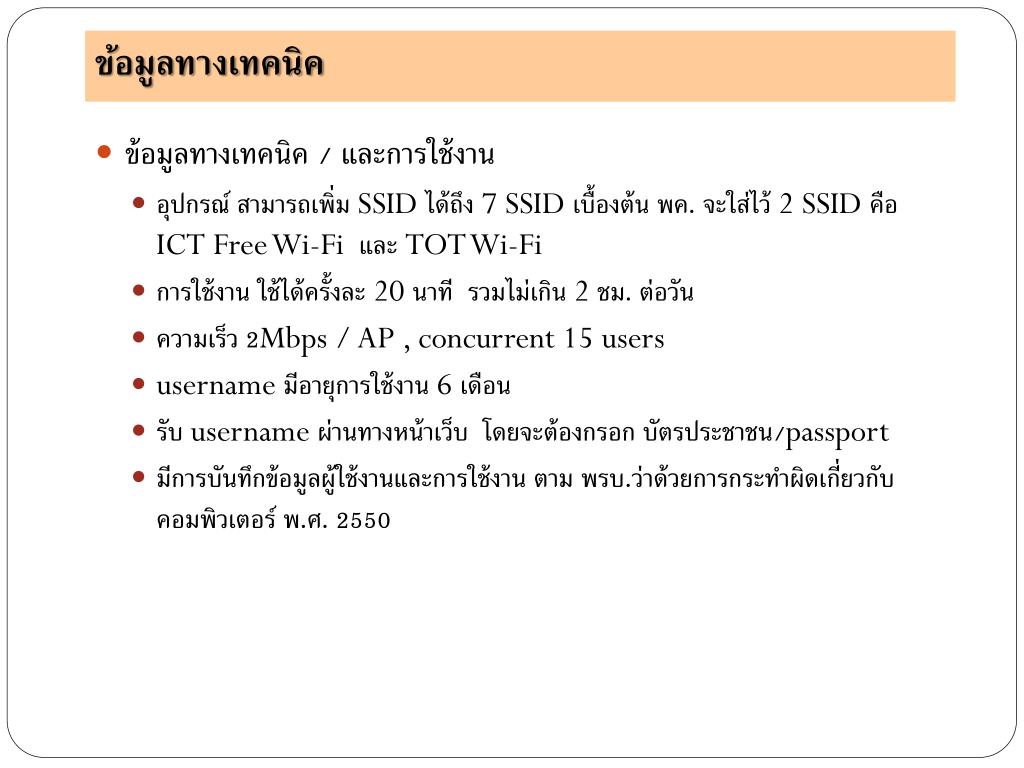

8. ข้อมูลทางเทคนิค • ข้อมูลทางเทคนิค / และการใช้งาน • อุปกรณ์ สามารถเพิ่ม SSID ได้ถึง 7 SSID เบื้องต้น พค. จะใส่ไว้ 2 SSID คือ ICT Free Wi-Fi และ TOT Wi-Fi • การใช้งาน ใช้ได้ครั้งละ 20 นาที รวมไม่เกิน 2 ชม. ต่อวัน • ความเร็ว 2Mbps / AP , concurrent 15 users • username มีอายุการใช้งาน 6 เดือน • รับ username ผ่านทางหน้าเว็บ โดยจะต้องกรอก บัตรประชาชน/passport • มีการบันทึกข้อมูลผู้ใช้งานและการใช้งาน ตาม พรบ.ว่าด้วยการกระทำผิดเกี่ยวกับคอมพิวเตอร์ พ.ศ. 2550

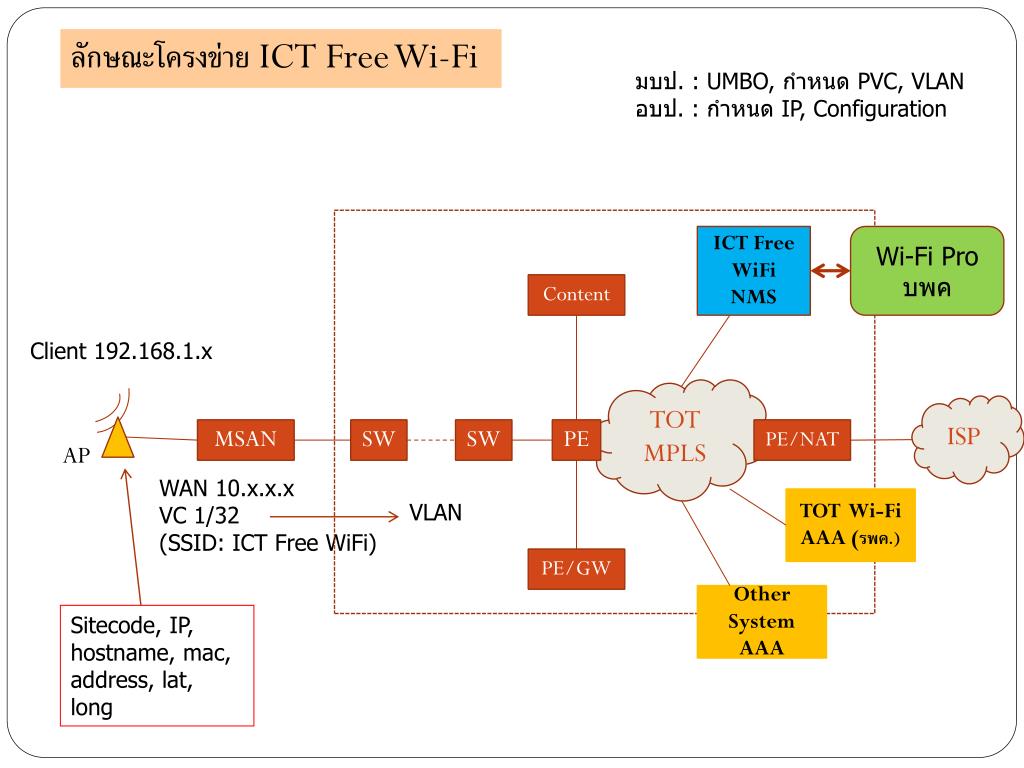

9. ลักษณะโครงข่าย ICT Free Wi-Fi มบป. : UMBO, กำหนด PVC, VLAN อบป. : กำหนด IP, Configuration ICT Free WiFi NMS Wi-Fi Proบพค Content Client 192.168.1.x TOT MPLS ISP MSAN SW SW PE PE/NAT AP WAN 10.x.x.x VC 1/32(SSID: ICT Free WiFi) VLAN PE/GW Sitecode, IP, hostname, mac, address, lat, long TOT Wi-Fi AAA (รพค.) Other System AAA

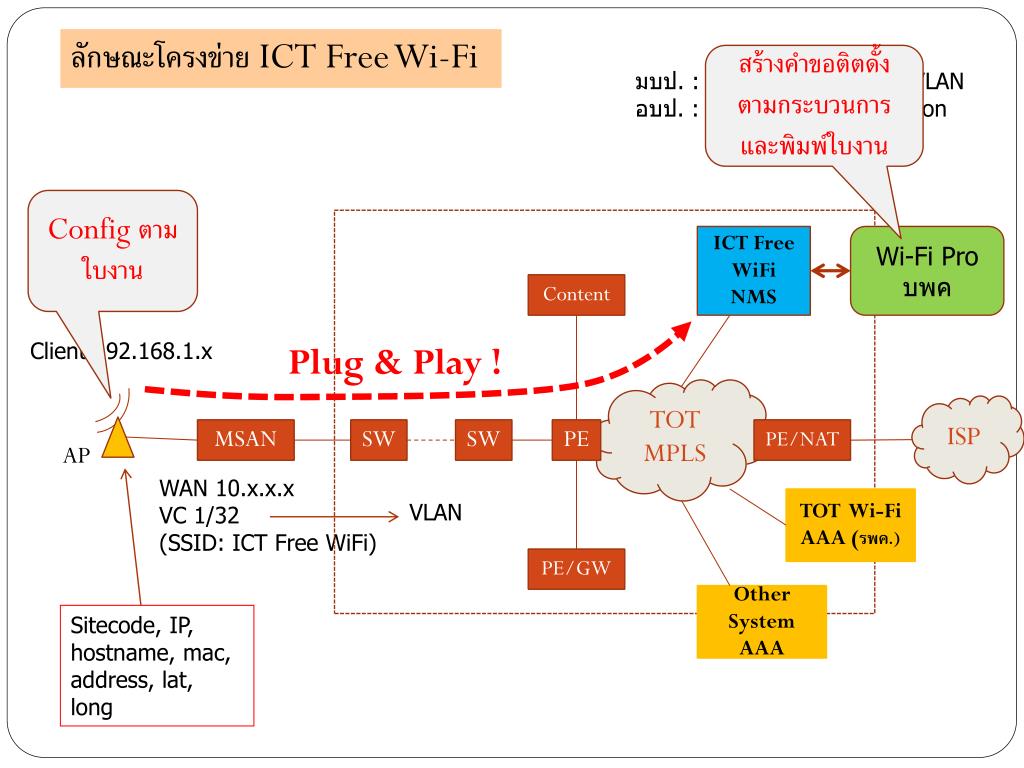

10. ลักษณะโครงข่าย ICT Free Wi-Fi สร้างคำขอติตดั้งตามกระบวนการ และพิมพ์ใบงาน มบป. : UMBO, กำหนด PVC, VLAN อบป. : กำหนด IP, Configuration ICT Free WiFi NMS Wi-Fi Proบพค Content Configตามใบงาน Client 192.168.1.x TOT MPLS ISP MSAN SW SW PE PE/NAT AP WAN 10.x.x.x VC 1/32(SSID: ICT Free WiFi) Plug & Play ! VLAN PE/GW Sitecode, IP, hostname, mac, address, lat, long TOT Wi-Fi AAA (รพค.) Other System AAA

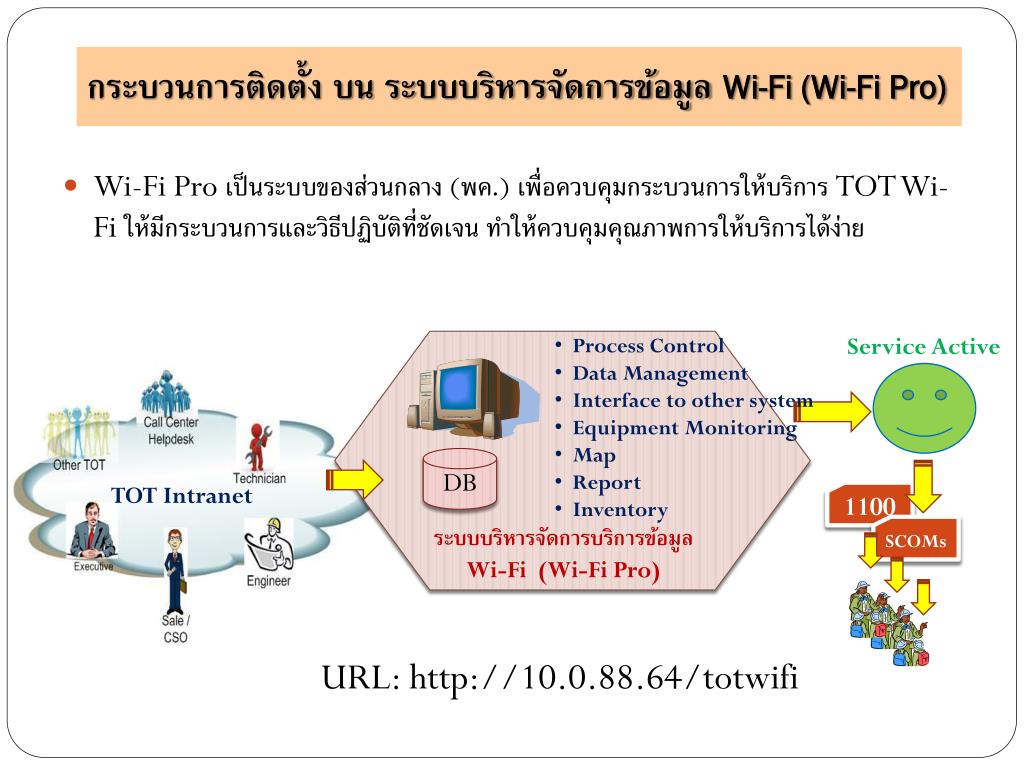

11. กระบวนการติดตั้ง บน ระบบบริหารจัดการข้อมูล Wi-Fi(Wi-Fi Pro) • Wi-Fi Pro เป็นระบบของส่วนกลาง (พค.) เพื่อควบคุมกระบวนการให้บริการ TOT Wi-Fi ให้มีกระบวนการและวิธีปฏิบัติที่ชัดเจน ทำให้ควบคุมคุณภาพการให้บริการได้ง่าย Service Active • Process Control • Data Management • Interface to other system • Equipment Monitoring • Map • Report • Inventory DB TOT Intranet 1100 SCOMs ระบบบริหารจัดการบริการข้อมูล Wi-Fi (Wi-Fi Pro) URL: http://10.0.88.64/totwifi

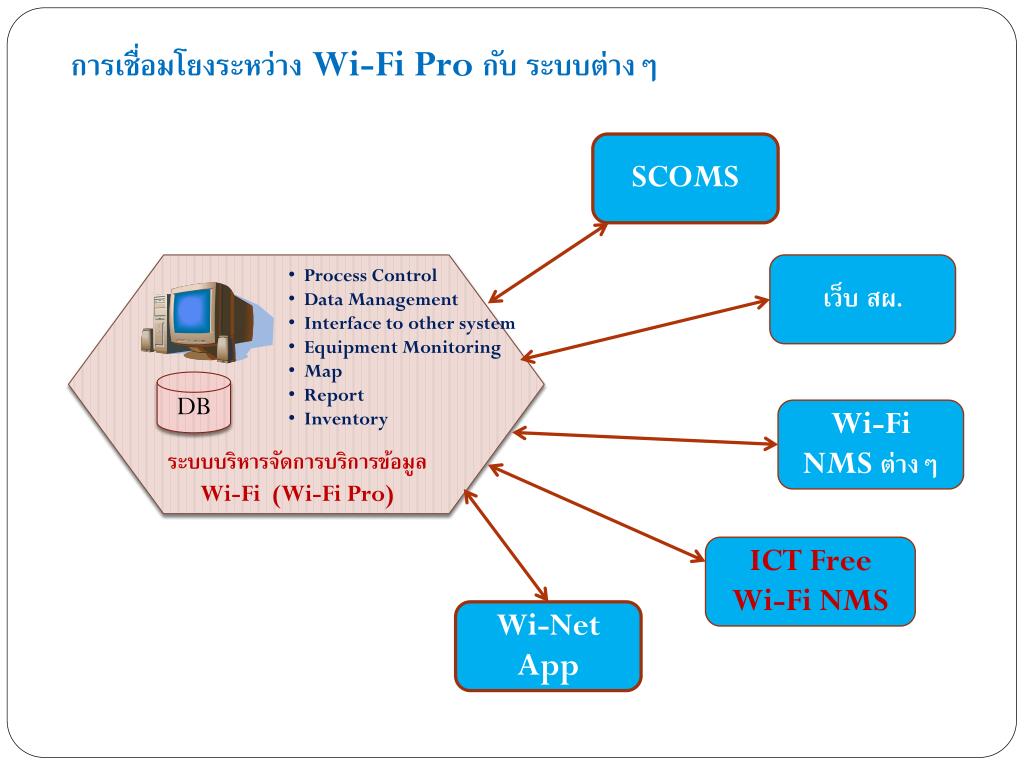

12. การเชื่อมโยงระหว่าง Wi-Fi Pro กับ ระบบต่างๆ SCOMS เว็บ สผ. • Process Control • Data Management • Interface to other system • Equipment Monitoring • Map • Report • Inventory DB Wi-Fi NMS ต่างๆ ระบบบริหารจัดการบริการข้อมูล Wi-Fi (Wi-Fi Pro) ICT Free Wi-Fi NMS Wi-Net App

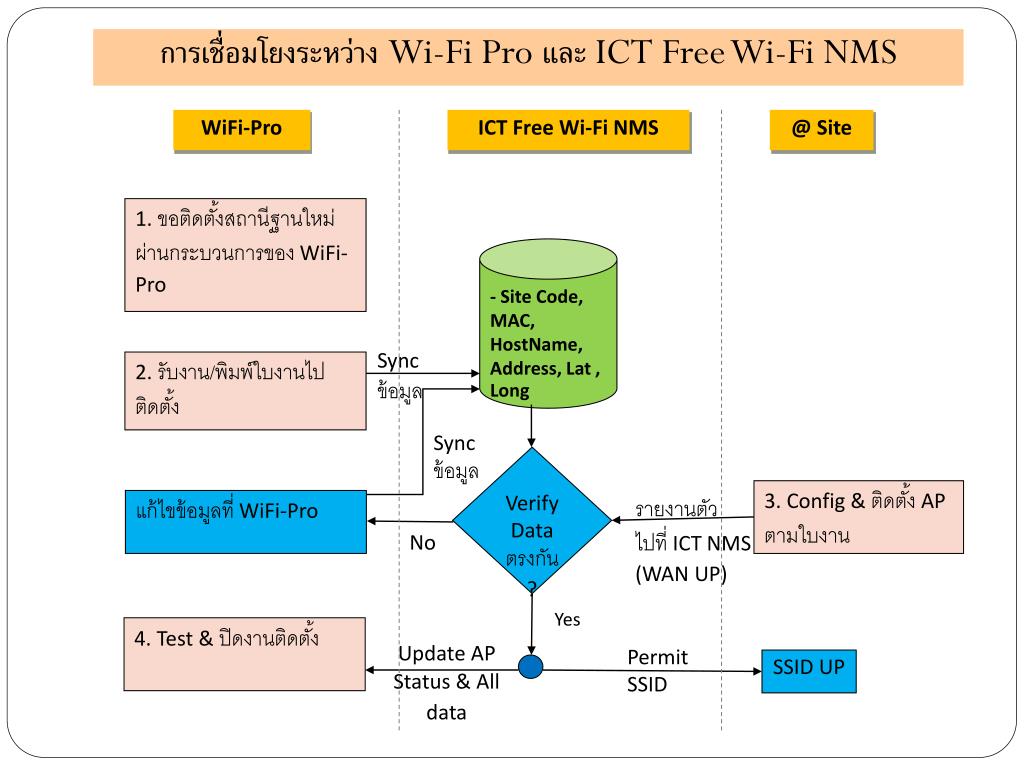

13. การเชื่อมโยงระหว่าง Wi-Fi Pro และ ICT Free Wi-Fi NMS WiFi-Pro ICT Free Wi-Fi NMS @ Site 1. ขอติดตั้งสถานีฐานใหม่ ผ่านกระบวนการของ WiFi-Pro - Site Code, MAC, HostName, Address, Lat , Long Sync ข้อมูล 2. รับงาน/พิมพ์ใบงานไปติดตั้ง Sync ข้อมูล Verify Dataตรงกัน? 3. Config & ติดตั้ง AP ตามใบงาน รายงานตัวไปที่ ICT NMS (WAN UP) แก้ไขข้อมูลที่ WiFi-Pro No Yes 4. Test & ปิดงานติดตั้ง Update AP Status& All data Permit SSID SSID UP

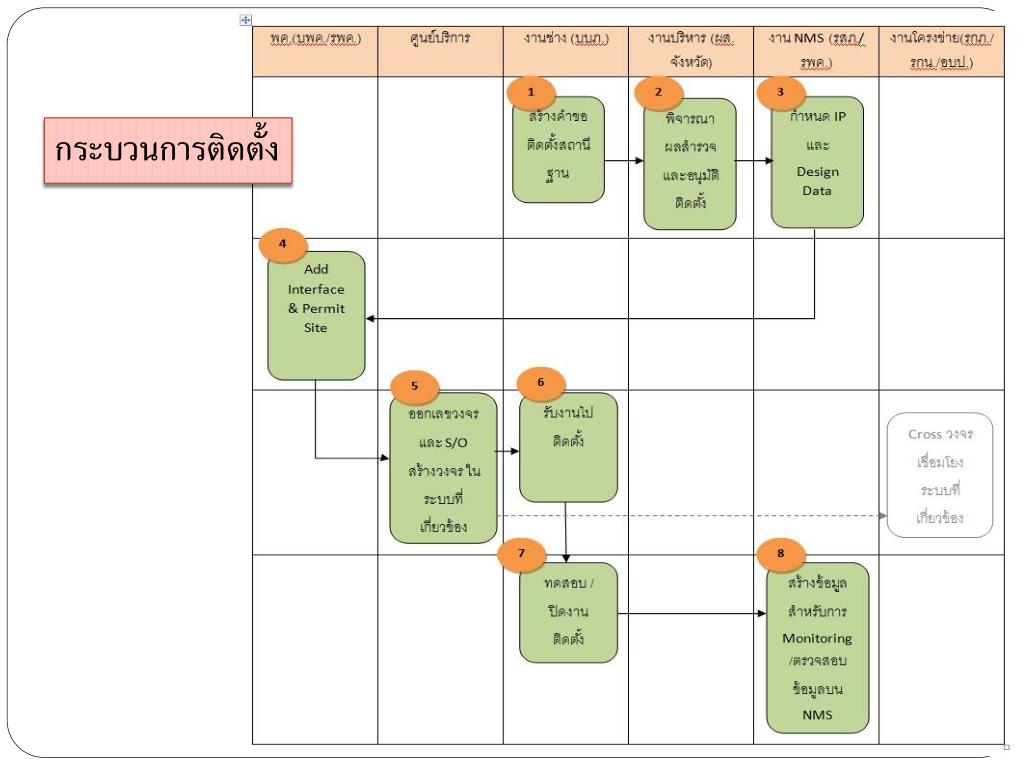

14. กระบวนการติดตั้ง

15. กระบวนการติดตั้ง BRAS แจก IP ให้ AP (Auto) ICT Free Wi-Fi สร้าง Interface รอไว้แล้ว

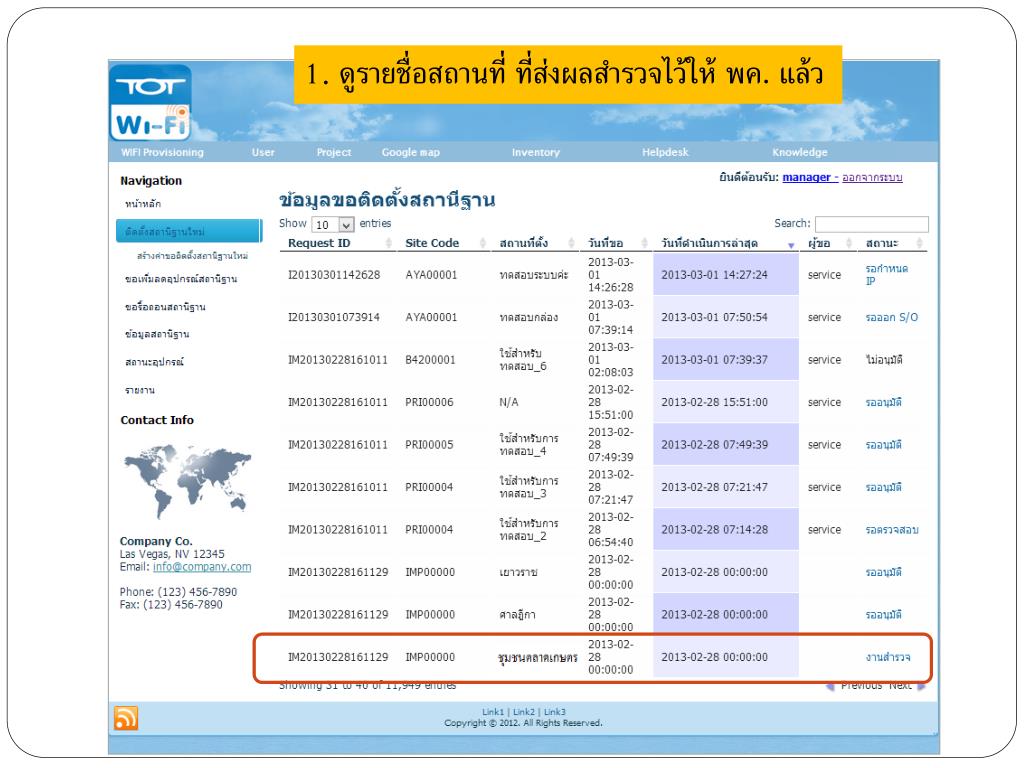

16. 1. ดูรายชื่อสถานที่ ที่ส่งผลสำรวจไว้ให้ พค. แล้ว

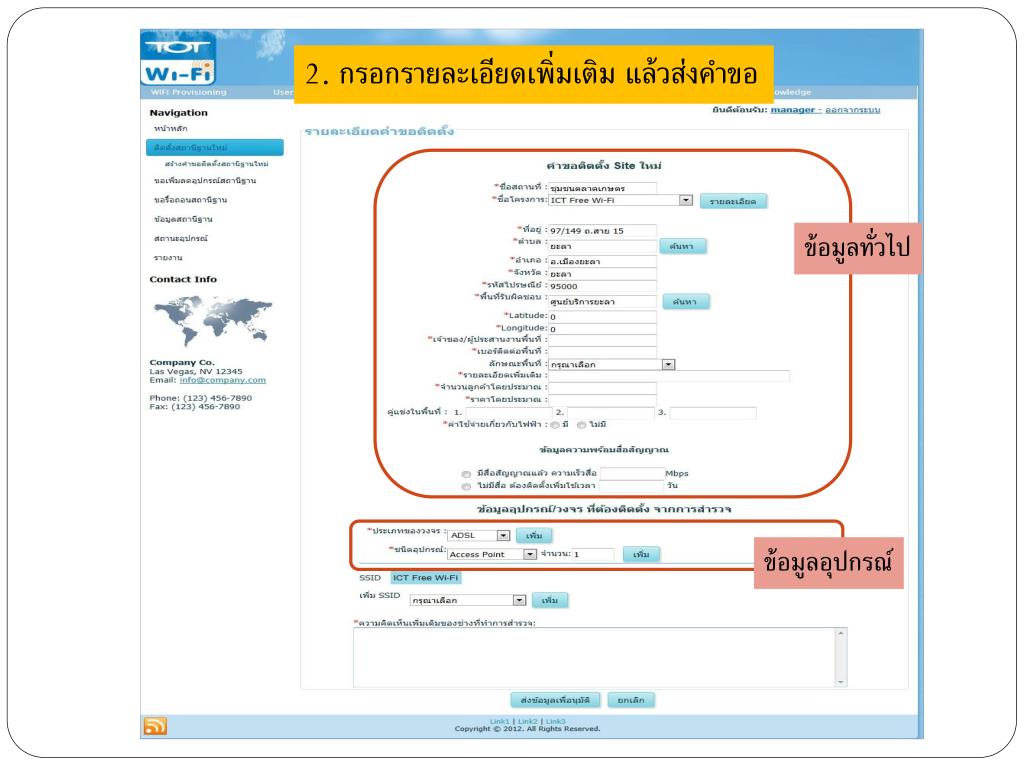

17. 2. กรอกรายละเอียดเพิ่มเติม แล้วส่งคำขอ ข้อมูลทั่วไป ข้อมูลอุปกรณ์

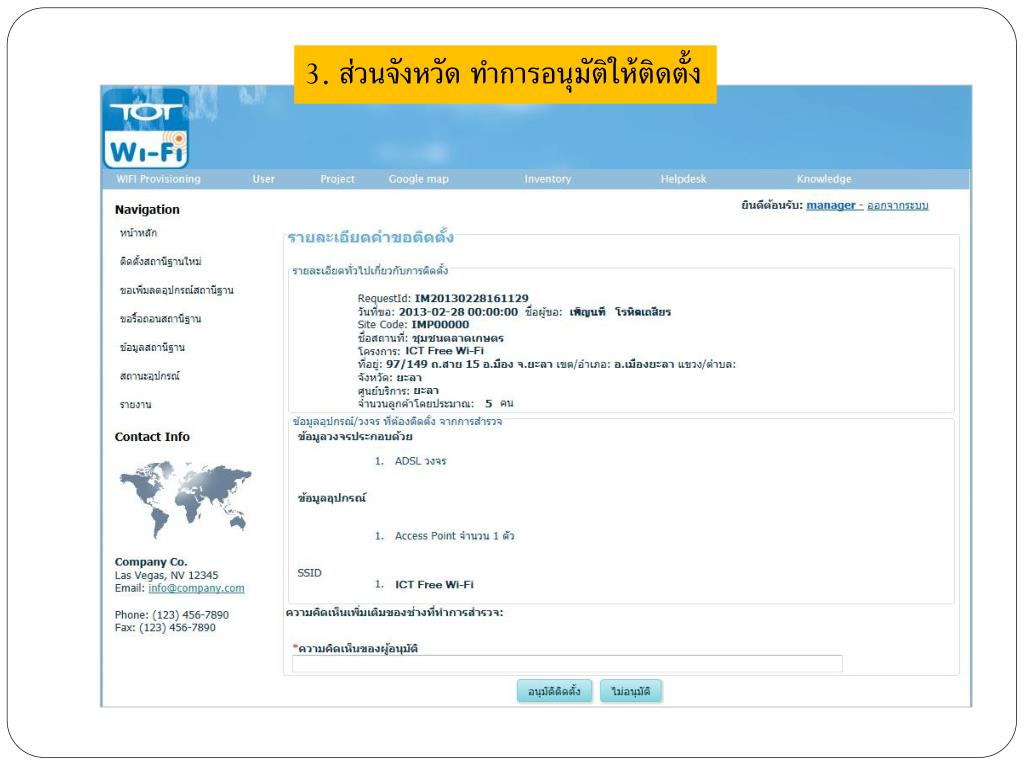

18. 3. ส่วนจังหวัด ทำการอนุมัติให้ติดตั้ง

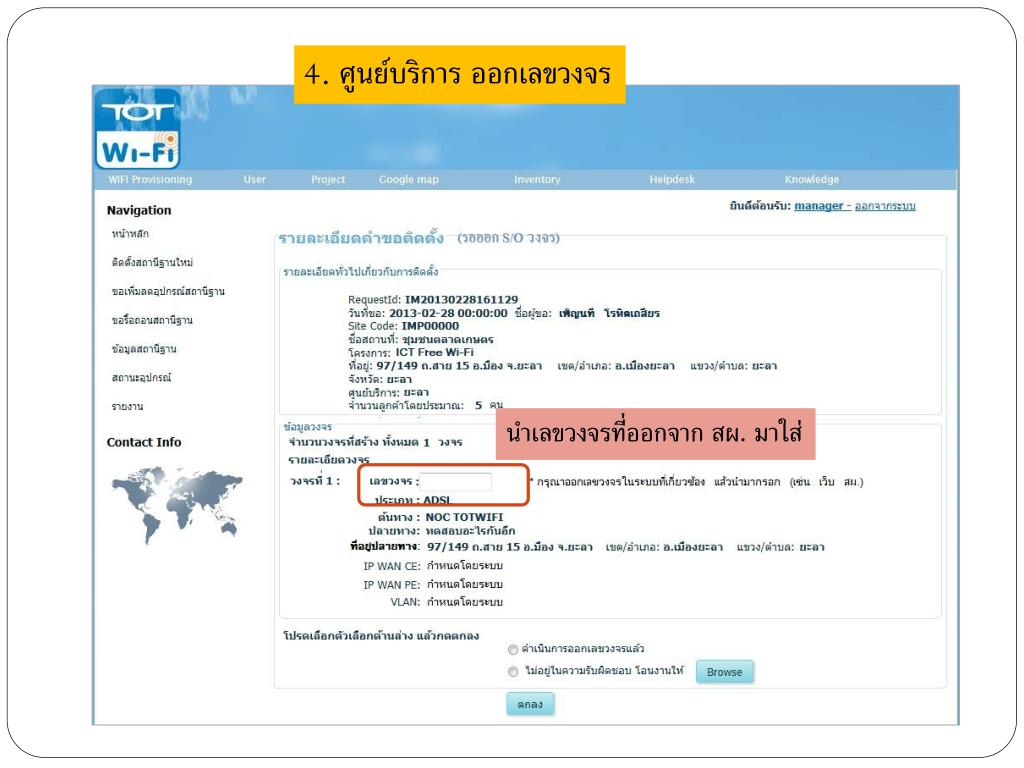

19. 4. ศูนย์บริการ ออกเลขวงจร นำเลขวงจรที่ออกจาก สผ. มาใส่

20. 5. ช่าง รับงาน/พิมพ์ใบงานไปติดตั้ง เลือก AP ที่ต้องการติดตั้ง • ข้อมูล AP ที่เลือกแล้ว- Site Code (ระบบออกให้) • MAC Address • Hostname • อื่นๆ กดเพื่อพิมพ์ใบงาน

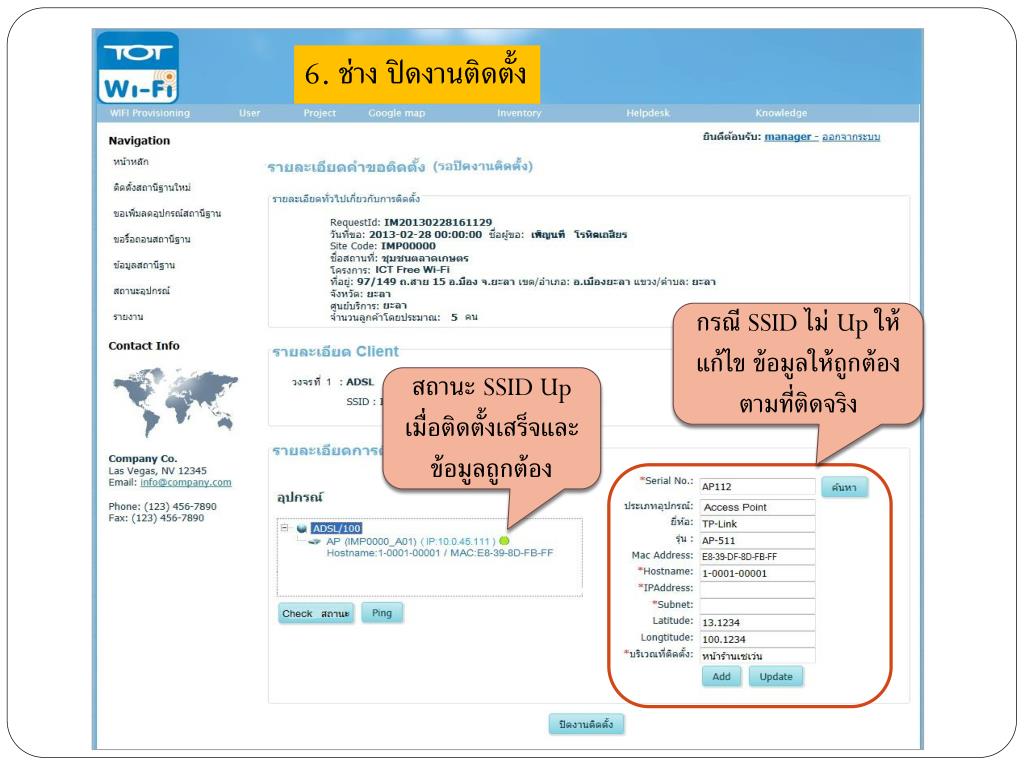

21. 6. ช่าง ปิดงานติดตั้ง กรณี SSID ไม่ Up ให้แก้ไข ข้อมูลให้ถูกต้องตามที่ติดจริง สถานะ SSID Up เมื่อติดตั้งเสร็จและข้อมูลถูกต้อง

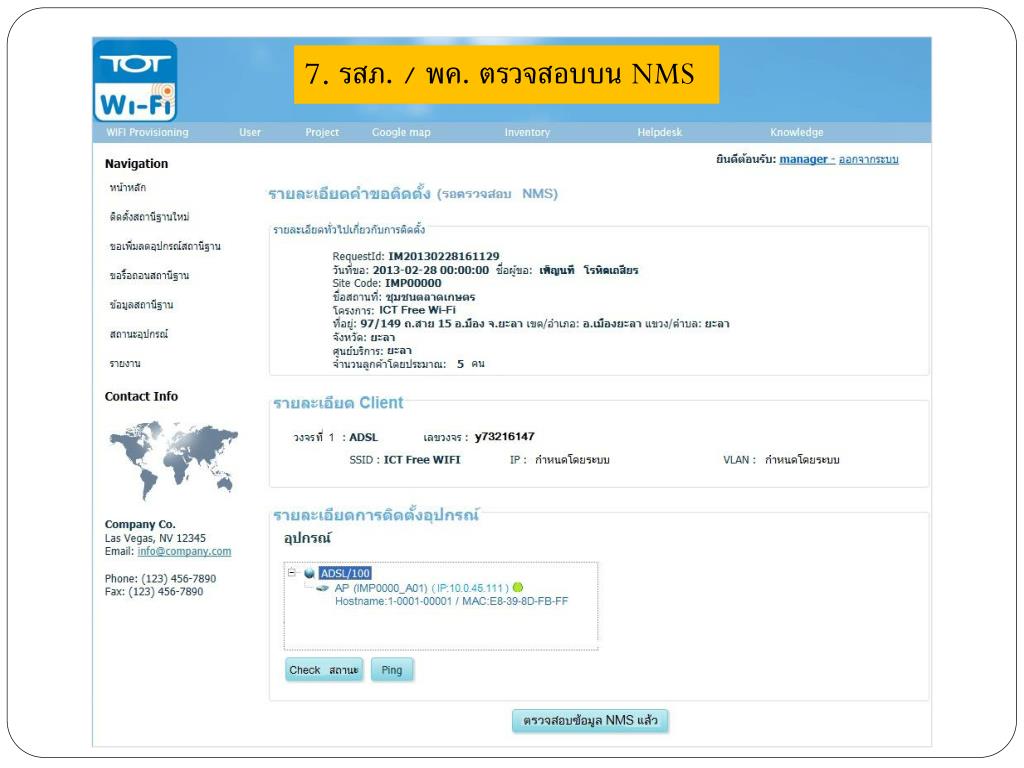

22. 7. รสภ. / พค. ตรวจสอบบน NMS

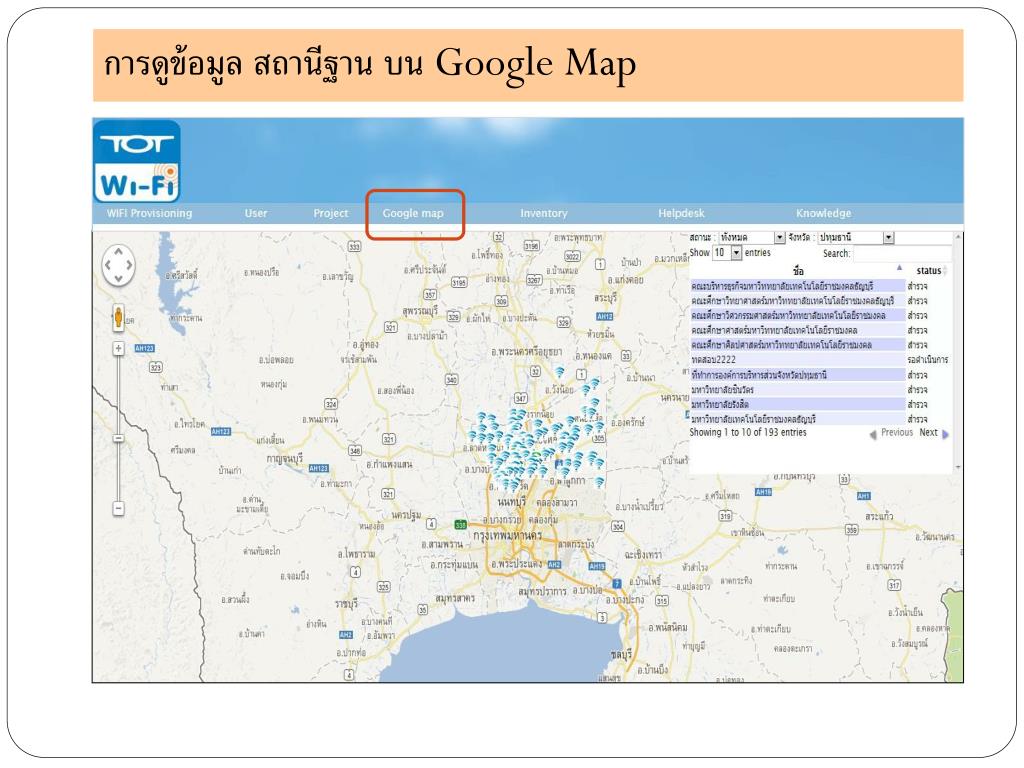

23. การดูข้อมูล สถานีฐาน บน Google Map

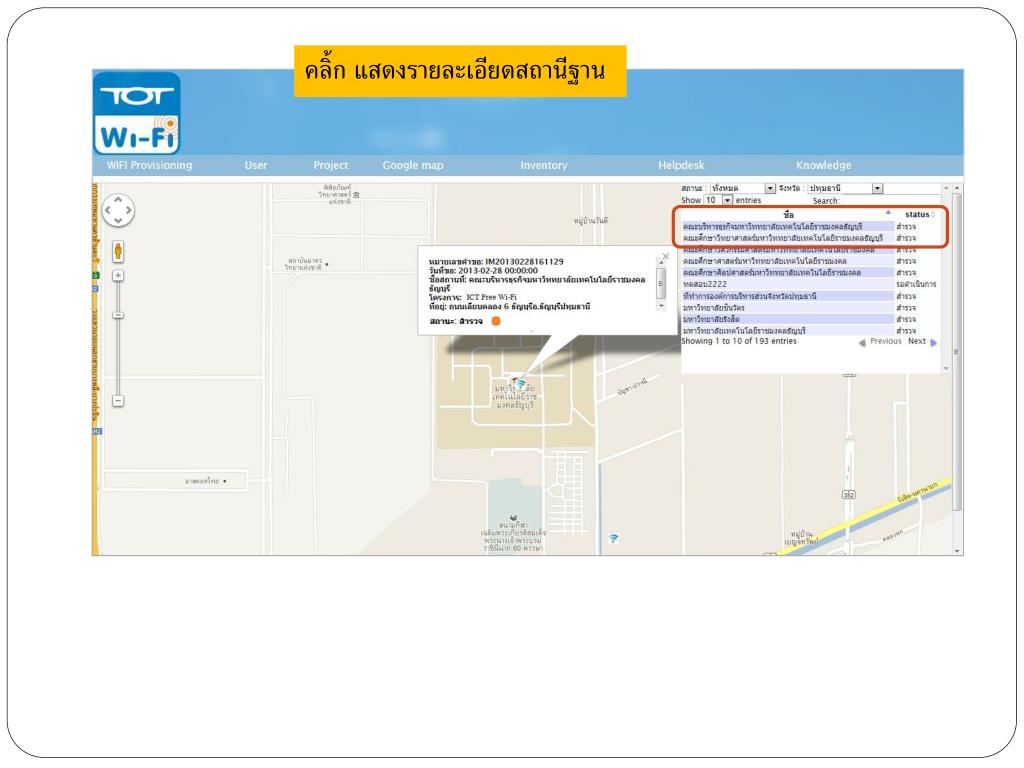

24. คลิ้ก แสดงรายละเอียดสถานีฐาน

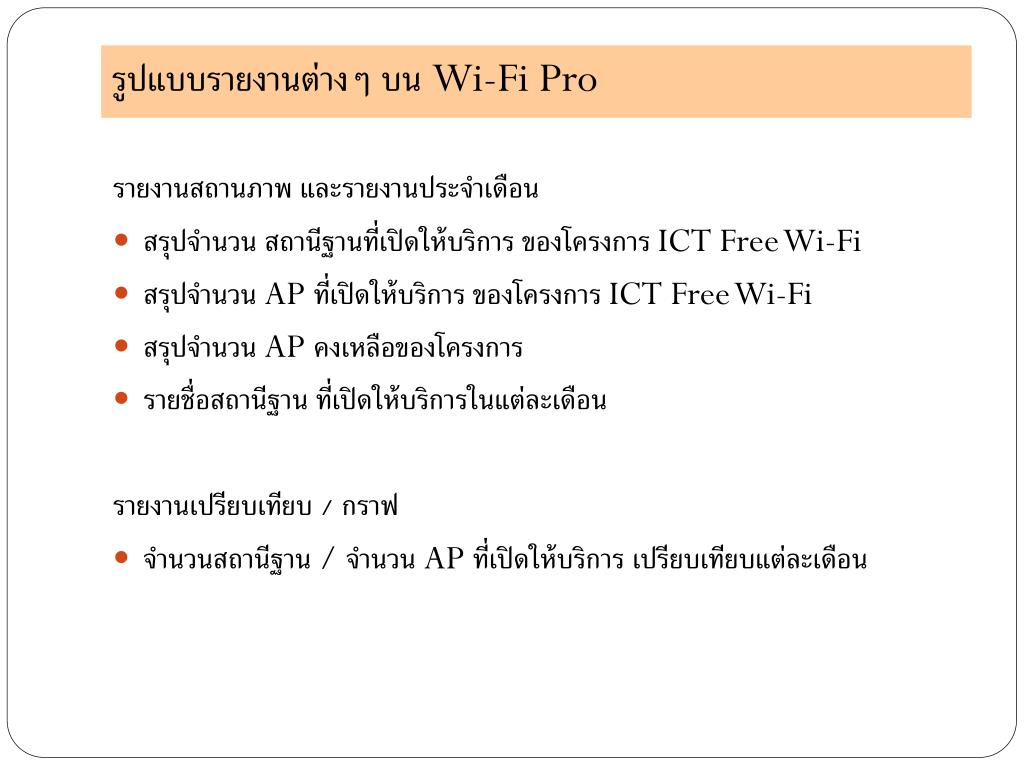

25. รูปแบบรายงานต่างๆ บน Wi-Fi Pro รายงานสถานภาพ และรายงานประจำเดือน • สรุปจำนวน สถานีฐานที่เปิดให้บริการ ของโครงการ ICT Free Wi-Fi • สรุปจำนวน AP ที่เปิดให้บริการ ของโครงการ ICT Free Wi-Fi • สรุปจำนวน AP คงเหลือของโครงการ • รายชื่อสถานีฐาน ที่เปิดให้บริการในแต่ละเดือน รายงานเปรียบเทียบ / กราฟ • จำนวนสถานีฐาน / จำนวน AP ที่เปิดให้บริการ เปรียบเทียบแต่ละเดือน

26. ขอบพระคุณค่ะ
