  1. 断层解剖学绪论 汕头大学医学院解剖学教研室 姜苏明

  2. 目录 • 断层解剖学的定义、特点和任务 • 断层解剖学的发展简史 • 断层解剖学的范围和分科 • 断层解剖学的研究方法 • 断层解剖学的发展前景 • 断层解剖学的常用术语 • 断层解剖学的学习方法

  3. 断层解剖学的定义、特点和任务 • 定义：断层解剖学 sectional anatomy 是用断层的方法研究和表达人体正常形态结构及其基本功能的科学。 • 特点 • 能保持结构于原位和原形 • 可由断层重塑整体和定量分析 • 与临床结合密切 • 任务：是探索人体各种结构在连续断层内的形态﹑位置、毗邻及其变化的规律，为临床学科提供形态学依据。

  4. 断层解剖学的发展简史 • 14世纪，出现断层解剖方法。 • 16~18世纪，断层解剖学发展缓慢，其重要原因是缺乏使尸体变硬的方法。这一时期的工作主要有： • 16世纪初，意大利画家 Leonardo da Vinci绘制了男、女躯干部正中矢状断面图，这是断层解剖学的最早记载。A. Vesalius研究了脑的横断层解剖。 • 17世纪，有多位学者作了脑、眼和生殖器的断面。 • 18世纪，Camper 镌印了盆部的纵断面图，Scarpa 则用盆部的断面来表达取石手术途径。

  5. 19世纪~20世纪上半叶 • Riemer (1818)：率先使用冰冻法制备断层标本。 • Pirogoff (1852~1859)：以天然冰冻法制备断层标本，出版了具有里程碑意义的人体断层解剖学巨著。 • Braune (1872)：出版了含有人体三种基本断面的断层解剖学图谱，再版两次，并被译成英文，流传较广。 • Dalton (1885)：出版了脑横、矢、冠状断层解剖学图谱，共三本。 • Gerota (1895)：用5%福尔马林灌注尸体，再冰冻切片，从而完善了断层解剖的方法。 • Eycleshymer and Schoemaker (1911)：历经九年的努力，从50具尸体中选材，出版了一部绘制精美的人体全身横断层解剖学图谱。 • 上世纪70年代以后，现代断层影像技术（USG、CT、MRI、ECT）的发展和临床应用，开辟了断层解剖学研究的新纪元。

  6. 断层解剖学的范围和分科 • 尸体断层解剖学 • 影像断层解剖学（活体断层解剖学） • 超声解剖学 (ultrasonic anatomy) • CT 解剖学 (CT anatomy) • MRI 解剖学 (MRI anatomy) • 发射计算机断层显像 (ECT） • 单光子发射计算机断层显像 (SPECT) • 正电子发射计算机断层显像 (PET)

  7. 断层解剖学的研究方法 • 冰冻切片技术 (crytomy) • 生物塑化技术 (plastination) • 火棉胶切片技术 (collodion microtomy) • 计算机图像三维重建 (computer aided 3-dimension reconstruction) • 激光共聚焦技术 (confocal scanning laser microscopy, CSLM) • 断层影像技术 • 超声成像(ultrasonography, USG) • X线计算机断层成像 (X-ray computed tomography, CT) • 磁共振成像 (magnetic resonance imaging, MRI) • 单光子发射计算机断层显像（single photon, SPECT) • 正电子发射计算机断层显像 (positron, PET) • 内禀光学成像（optical recording of intrinsic signals, ORIS)

  8. 断层解剖学的发展前景 • 随着现代影像技术的不断更新换代及其在解剖学研究中的应用，断层解剖学正从横断层向多维断层、从描述向量化、从尸体向活体、从厚片向薄层、从宏观向微观、从断面向三维和四维、从单纯形态向结合功能和代谢等方向迅速发展。 • 在具体内容上，将开展以下六个方面的研究 • 影像断层解剖学研究 • 显微断层解剖学研究 • 实验断层解剖学研究 • 发育断层解剖学研究 • 介入放射解剖学研究 • 数字化虚拟人体研究

  9. 断层解剖学的常用术语 • 断层、断面和扫描 (section and scan) • 回声(echo) • CT值 (CT attenuation value) • 空间分辨率和密度分辨率 (spatial and density resolution) • 窗位和窗宽 (window level and window width) • 部分容积效应 (partial volume phenomenon) • 周围间隙现象 (peripheral space phenomenon) • 伪影 (artifact) • T1和T2加权像(T1 and T2 weighted image) • 流空效应 (flowing void effect)

  10. 断层 (section) 断面 (section) 扫描 (scan)

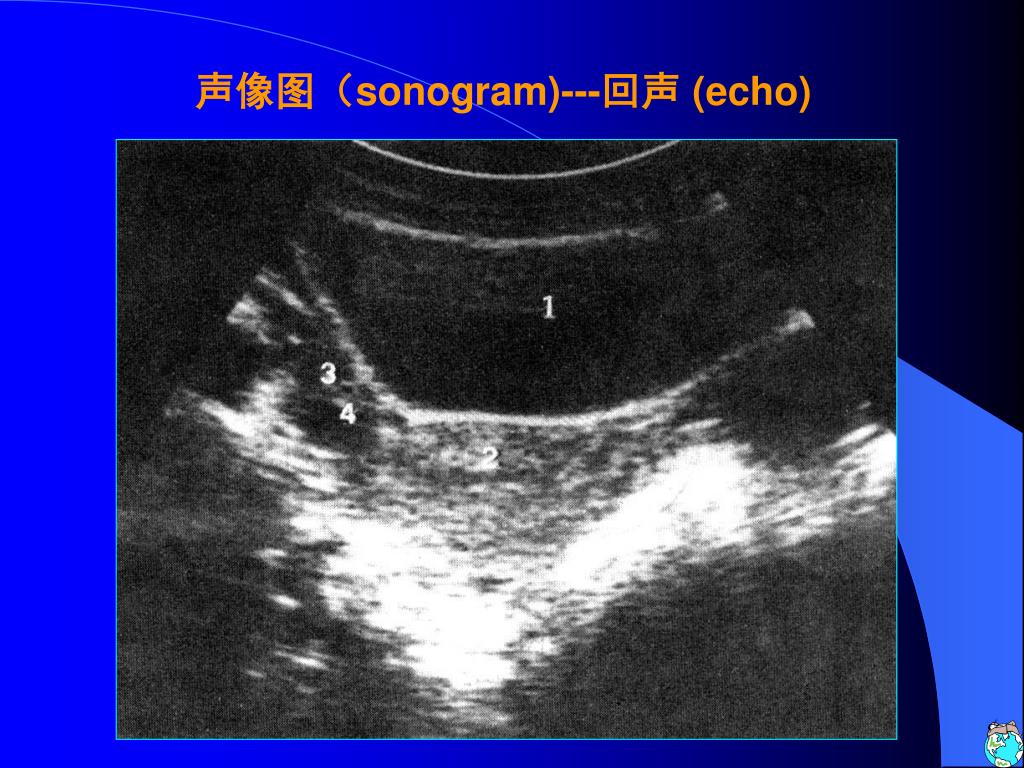

  11. 声像图（sonogram)---回声 (echo)

  12. CT像图 CT值 (CT attenuation value)

  13. 窗位和窗宽 (window level and window width)

  14. 伪影 (artifact)

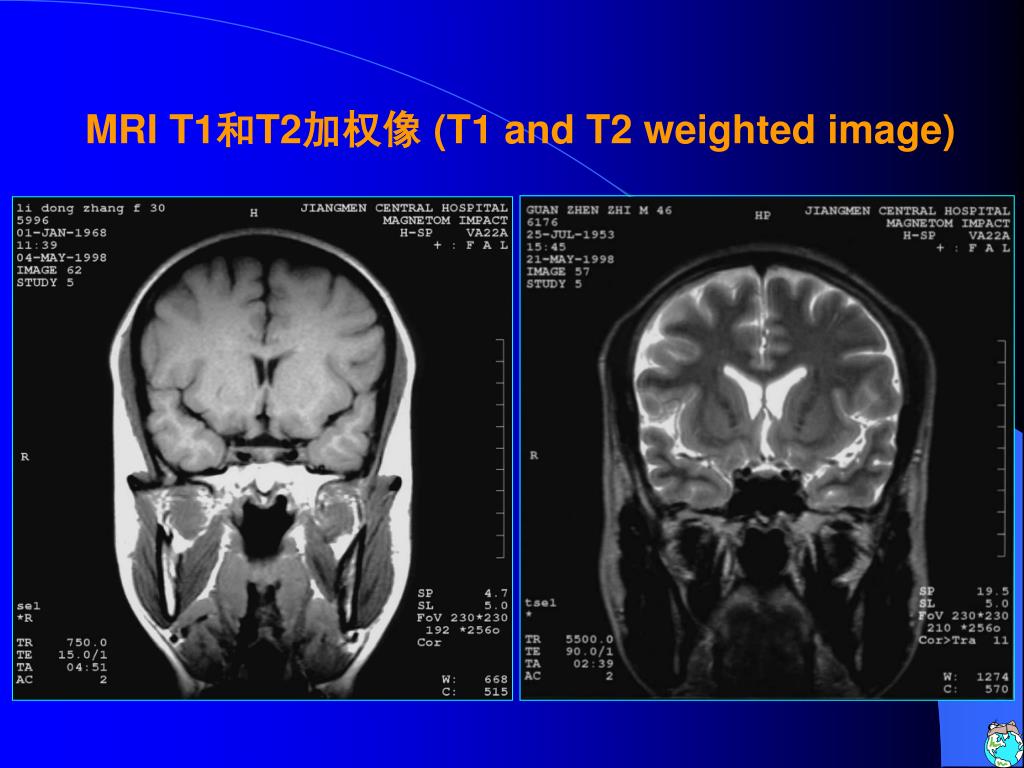

  15. MRI T1和T2加权像 (T1 and T2 weighted image)

  16. 流空效应 (flowing void effect)

  17. 断层解剖学的学习方法 • 遵循人体解剖学的一般学习方法 • 学习断层解剖学的基本方法 • 打好坚实的解剖学基础，并熟悉一定的医学影像技术 • 整体与断层相结合，培养断层解剖的思维，即从: 整体→断层→整体 • 标本与影像结合，完成从尸体向活体的过渡 • 理论联系实际，用断层解剖学的知识解决临床诊断和治疗的实际问题
