3AP1 DTC – Высоковольтное компактное распределительное устройство

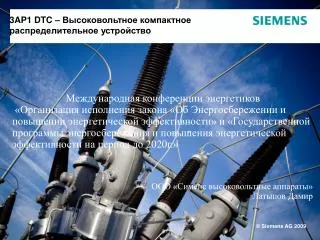

1. 3AP1 DTC – Высоковольтное компактноераспределительное устройство Международная конференции энергетиков «Организация исполнения закона «Об Энергосбережении и повышении энергетической эффективности» и «Государственной программы энергосбережения и повышения энергетической эффективности на период до 2020г.» • ООО «Сименс высоковольтные аппараты» • Латыпов Дамир

2. Производство, передача и потребление электрической энергии

3. Передача электроэнергии – важнейшее звено в этом процессе

4. КРУЭ Компактное устройство Баковый выключатель Воздушная изоляция 3AP1 DTCВариантыисполнения распределительных устройств Полная интерграция Компактные устройства Частичная интеграция Интеграция оборудования в элегазе Традиционное ОРУ Отдельно стоящее оборудование Полная интеграция Частичная интеграция Интеграция функций в одном модуле

5. 3AP1 DTCКомбинированная идея • Объединение лучших свойств:комбинация компонентов c элегазовой изоляцией с отдельно-стоящим оборудоанием (МЭК 62271-205) • Оптимизация инвестиций:степень интеграции устройств может изменяться согласно требованиям проекта • Высокое качество:основывается нахорошо зарекомендовавших себя компонентах в различных комбинациях –компактное распре- делительное устройство- 3AP1 DTC

6. 3AP1 DTCКомбинированная технология: КомпактноеРаспределительноеУстройство Разъединитель Трансформатор тока Выключатель

7. 3AP1 DTCОптимальное решение Суммарные затраты ОРУ КРУЭ DTC • Минимизация общих затрат:DTC является наилучшей альтернативой по сумме капитальных затрат и затрат на эксплуатацию. Капитальные затраты Стоимость Эксплуатационные затраты Надежность

8. 3AP1 DTCФункциональность классического ОРУ = Комбинированному =

9. Экономия места благодаря компактной конструкции • Простая и быстрая установка полностью собранных и испытанных модулей • Короткий срок поставки и ввода в эксплуатацию • Жизненный цикл составляет минимум 50 лет • Минимальные затраты на техническое обслуживание: первый осмотр после 25 лет Эффективность • По данным СИГРЭ: работа контактов разъединителя/заземлителя в 4 раза надежнее в элегазе • Легкий доступ к приводному механизмуи шкафам управления • Эффективная защита от воздействий факторов окружающей среды Безопасность • Использование хорошо зарекомендовавших себякомпонентов таких как… • 3AP1 -Баковый выключатель • Разъединитель/ заземлительКРУЭ типа 8DN9 • Привод выключателей с воздушной изоляцией и устройств с элегазовой изоляцией • Накоплен опыт эксплуатации более чем 100 000 модулейпо всему миру Надежность 3AP1 DTCПроверенные решения

10. СравнениеОРУ с воздушной изоляцией 145 кВ (Слева) и ОРУ на основе компактныхраспределительных устройств (Справа) ОРУ 5 баковых выключателей ОРУ 5 компактных распределительных устройств Снижение требуемой территории ОРУна 40 %

11. 80 63 50 40 31,5 25 DTC 245 кВ DTC 145 кВ 0 72,5 123 145 170 245 300 362 420 550 3AP1 DTCЛинейка продукции Номинальный ток отключения при КЗ [кА] Номинальное напряжение [кВ]

12. 3AP1 DTC Технические характеристики

13. 3AP1 DTCХарактеристики оборудования • Применение известных и хорошо зарекомендовавших себя компонентов таких как дугогасительная камера 3AP и энергоемкий пружинный привод • Однополюсное и трехполюсное управление • ТТ/ТН, трехпозиционное устройство: разъединитель / заземлитель с элегазовой изоляцией, кабельное соединение • Автокомпрессионный принцип гашения дуги • Номинальное напряжение до 245 кВ • Номинальный ток отключения при КЗдо 63 кА • Прошедший типовые испытания в соответствии со стандартами МЭК • Легкий монтаж и ввод в эксплуатацию • Температура окружающей средыот -55 °C до +55 °C

14. 3AP1 DTCГибкие решения

15. 3AP1 DTCГибкие решения

16. 3AP1 DTCМодульная конструкцияразъединителя / заземлителя Разъединитель Заземлитель /разъединитель Заземлитель / разъединитель / заземляющий нож

17. 3AP1 DTCРазличные другие требования ... Трансформатор напряжения Модуль с двумя выключателями -55°C 145кВ / 245кВ -35°C Однополюсное управление Кабельное соединение Индикатор напряжения Быстродействующиезаземлители Блокировка Полимерная изоляция ... могут быть так же реализованы

18. ОРУ DTC 3AP1 DTCЭкономическое преимущество: Минимизация затрат с учетом стоимости обслуживания • Первичные затраты • Проектирование объекта • Высоковольтное первичное и вторичное оборудование • Изоляторы, муфты, проводники • Транспортировка, упаковка • Строительные работы (земляные работы, прокладывание кабельных каналов, фундаменты) • Заземление • Несущие конструкции • Кабели цепи управления • Установка, испытанияи ввод в эксплуатацию • Затраты при эксплуатации • Эксплуатационные расходы (потери электроэнергии и т.д.) • Затраты на ремонт • Затраты на расширение, реконструкцию и демонтаж • Не учитывались • Затраты на недвижимость • Налоги

19. 3AP1 DTCМы предлагаем решения ориентированные на заказчика Компактное распределительное устройство предлагает интегрированные в одном устройстве необходимые для подстанции функции, такие как силовой выключатель, ТН и ТТ, разъединитель/ заземлитель, кабельное соединение Согласно определению стандарта МЭК 62271-205 • Наше решение: • 3AP1 Компактное распределительное устройствоот Siemens – • Многолетний опыт интегрированный в одном устройстве • Другие сферы применения: • Расширение и изменение ОРУ(схемы мостика, одиночной системой шин, двойной системой шин), принимая во внимания специальные требования (т.к. ограниченное пространство) • Принятие во вниманиесостояния окружающей среды (т.к. загрязнение воздуха и т.д.) • Энергоснабжение промышленных объектов(т.к. металлургические комбинаты) • Реконструкция подстанций без отключения системы шин

20. Спасибо за ваше внимание Damir.Latypov@siemens.com
