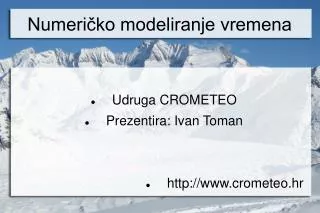

  1. Numeričko modeliranje vremena • Udruga CROMETEO • Prezentira: Ivan Toman • http://www.crometeo.hr

  2. Lani smo vam obećali • Neprestano unapređivanje prognostičkih produkata na www.meteoadriatic.net • Stalno ukorak s najnovijim tehnologijama i saznanjima na području meteorologije • Veliki cilj: pokretanje vlastitog mezoskalnog numeričkog modela WRF

  3. Lani smo vam obećali • Neprestano unapređivanje prognostičkih produkata na www.meteoadriatic.net • Stalno ukorak s najnovijim tehnologijama i saznanjima na području meteorologije • Veliki cilj: pokretanje vlastitog mezoskalnog numeričkog modela WRF

  4. Današnja tema izlaganja: • Crometeo WRF prognostički model

  5. Što je WRF? • WRF je skraćenica od • Weather (vrijeme) • Research and (istraživanje i) • Forecast (prognoziranje) • Nužan je kratak uvod u numeričko modeliranje atmosfere (vremena)

  6. Kako računala izrađuju prognozu? • Prikupljanje podataka o trenutačnom stanju atmosfere: • Prizemna i visinska mjerenja • Satelitska mjerenja • Radarski podaci itd. • Numeričko modeliranje: • Simuliranje atmosferskih procesa u budućnosti preko niza matematičkih jednadžbi

  7. Prognostički modeli • Prognostičkim modelom nazivamo softver čija je namjena, pomoću rješavanja matemetičkih jednadžbi koje opisuju fizikalne procese u atmosferi, predvidjeti njezino stanje u bliskoj budućnosti (do nekoliko dana unaprijed)

  8. Regionalni model Ograničeno područje Na slabijim računalima Visoka rezolucija Primjeri: ETA ALADIN WRF Vrste prognostičkih modela • Globalni model • Cijeli svijet • Samo veliki met. centri • Niska rezolucija • Primjeri: • GFS • ECMWF • UKMO

  9. Regionalni model Ograničeno područje Na slabijim računalima Visoka rezolucija Primjeri: ETA ALADIN WRF Vrste prognostičkih modela • Globalni model • Cijeli svijet • Samo veliki met. centri • Niska rezolucija • Primjeri: • GFS • ECMWF • UKMO

  10. WRF nije model? • WRF strogo govoreći i nije prognostički model, već softverska infrastruktura (kao nekakva ljuska) koja omogućuje rad dvaju modela (dinamičkih jezgara): • NMM • ARW

  11. Advanced Research WRF NCAR Namijenjen proučavanju atmosfere Nastao iz MM5 modela NMM vs ARW • Nonhydrostatic Mesoscale Model • NCEP • Namijenjen operativnoj prognozi • Nastao iz ETA modela

  12. Advanced Research WRF Sporiji izračun Malo gdje korišten za operativnu prognozu Znatno podesiv prema potrebi WRF-ARW NMM vs ARW • Nonhydrostatic Mesoscale Model • Brz u radu • Mnogo korišten u svijetu za oprerativnu prognozu • Ograničenih mogućnosti "eksperimentiranja" • WRF-NMM

  13. WRF financira država (USA)... • WRF-NMM i WRF-ARW softver je besplatan • Svatko ga može preuzeti s Interneta i s njim raditi što želi bez ograničenja • Izlazni produkti globalnog modela GFS također besplatni • U Europi se razvoj meteorološkog softvera financira na "malo" drugačiji način...

  14. Workflow WRF sustava

  15. 3 osnovne komponente sustava • WPS (WRF Preprocessing System) • Prikuplja i priprema ulazne podatke za start modela • WRF NMM/ARW model • Rješavanjem matematičkih jednadžbi predviđa vrijeme u budućnosti • WPP (WRF Post-Processor) • Priprema podatke za grafičku obradu (GrADS i sl.)

  16. CROMETEO WRF SUSTAV • Početni/rubni uvjeti: GFS 0.5° • NMM (u 00z i 12z) te ARW (u 06z i 18z) • Grafička obrada u GrADS-u • Prezentacija produkata na webu: • http://maps.meteoadriatic.net

  17. Što je domena? • Domenom nazivamo geografsko područje na kojem model vrši simulaciju stanja atmosfere • Crometeo WRF sustav "vrti" se na ukupno • 5 domena, kako slijedi

  18. WRF-NMM konfiguracija • Start 2 puta dnevno, 00z i 12z inicijalizacija • Prognoza od +06h do +66h s koracima od 1h • 3 domene u jednosmjernom gniježdenju: • 21km • 7km • 4.2km

  19. WRF-ARW konfiguracija • Start 2 puta dnevno, 06z i 18z inicijalizacija • Prognoza od +06h do +48h s koracima od 1h • 2 domene u dvosmjernom gniježdenju: • 18km • 6km

  20. WRF NMM 21km domena

  21. WRF NMM 7km domena

  22. WRF NMM 4.2km domena

  23. WRF NMM 4.2km domena

  24. WRF NMM 4.2km domena

  25. Reference • http://maps.meteoadriatic.net/ • http://wrf-model.org/ • http://www.ncep.noaa.gov/ • http://www.ncar.ucar.edu/ • http://www.iges.org/grads/ • http://www.crometeo.hr/

  26. Ovu prezentaciju možete skinuti! • Adresa: • http://www.meteoadriatic.net

  27. A sad malo uživo... • Zahvaljujem na pažnji, • vaša cijenjena pitanja i komentare uputit ćete nakon demonstracije sustava uživo, • http://maps.meteoadriatic.net
