实验二 电力系统暂态稳定计算机分析

实验二 电力系统暂态稳定计算机分析. 实验概述. 一、实验目的 1 )通过实验,学习并掌握 psd-bpa 的使用方法。 2 )通过实验,结合计算机仿真分析,进一步加深对电力系统暂态稳定性原理的理解。 二、实验内容 1 )潮流计算 2 )生成系统单线图 3 )简单暂态稳定分析 三、思考题 以 IEEE 9 节点算例为对象,根据不同的故障类型和故障时间下的仿真结果,进行对比分析,详细说明各曲线变化原因。. PSD 电力系统分析软件工具.

tirza
Download Presentation

实验二 电力系统暂态稳定计算机分析

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

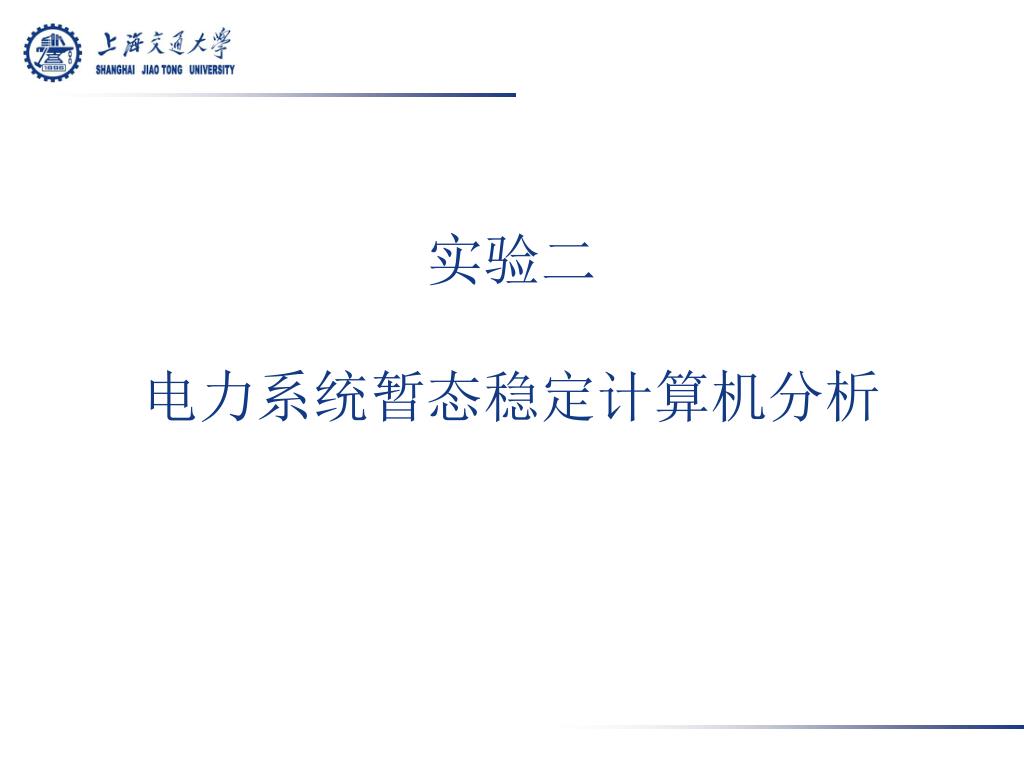

  1. 实验二 电力系统暂态稳定计算机分析

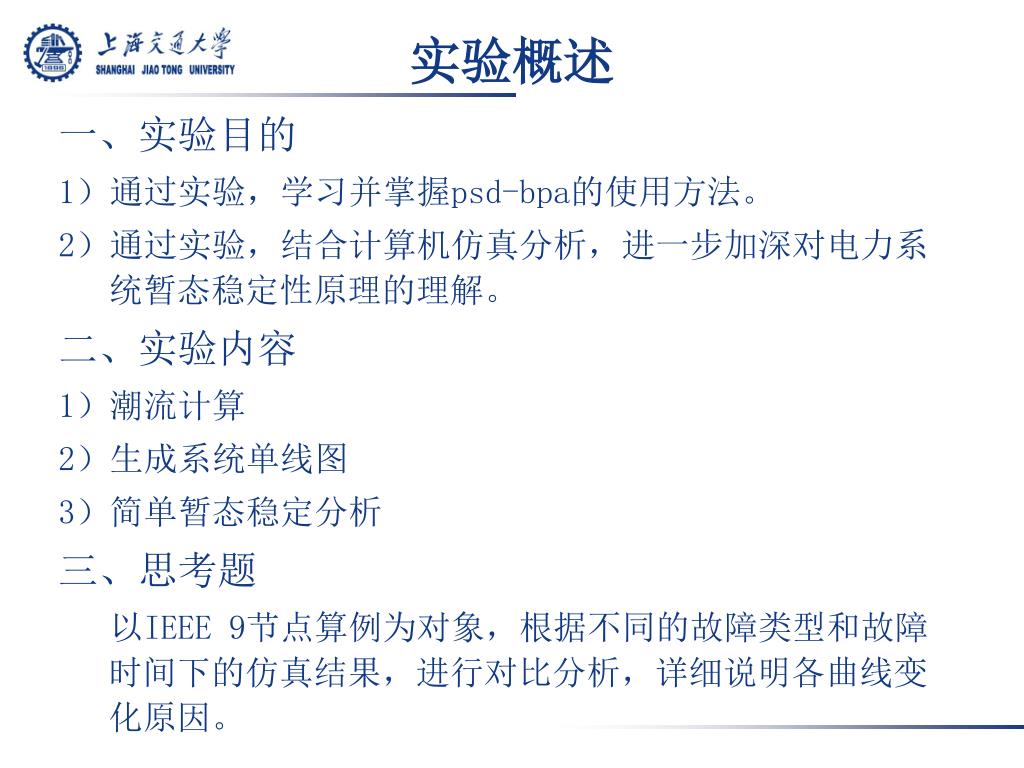

  2. 实验概述 一、实验目的 1)通过实验,学习并掌握psd-bpa的使用方法。 2)通过实验,结合计算机仿真分析,进一步加深对电力系统暂态稳定性原理的理解。 二、实验内容 1)潮流计算 2)生成系统单线图 3)简单暂态稳定分析 三、思考题 以IEEE 9节点算例为对象,根据不同的故障类型和故障时间下的仿真结果,进行对比分析,详细说明各曲线变化原因。

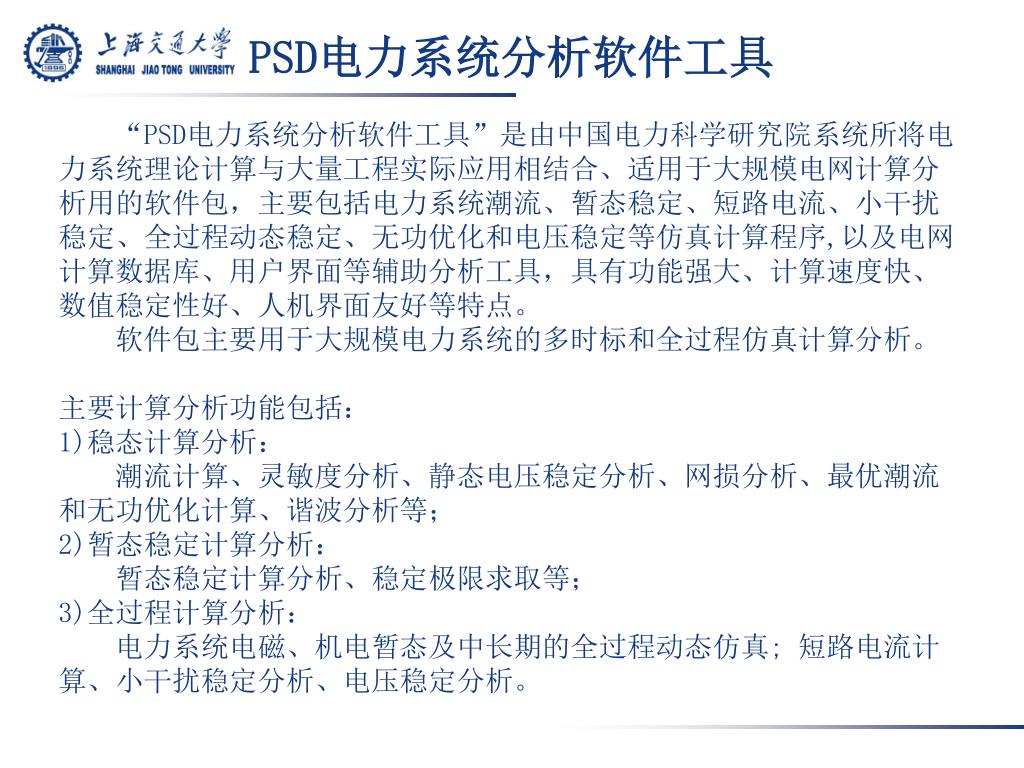

  3. PSD电力系统分析软件工具 “PSD电力系统分析软件工具”是由中国电力科学研究院系统所将电力系统理论计算与大量工程实际应用相结合、适用于大规模电网计算分析用的软件包,主要包括电力系统潮流、暂态稳定、短路电流、小干扰稳定、全过程动态稳定、无功优化和电压稳定等仿真计算程序,以及电网计算数据库、用户界面等辅助分析工具,具有功能强大、计算速度快、数值稳定性好、人机界面友好等特点。 软件包主要用于大规模电力系统的多时标和全过程仿真计算分析。 主要计算分析功能包括: 1)稳态计算分析: 潮流计算、灵敏度分析、静态电压稳定分析、网损分析、最优潮流和无功优化计算、谐波分析等; 2)暂态稳定计算分析: 暂态稳定计算分析、稳定极限求取等; 3)全过程计算分析: 电力系统电磁、机电暂态及中长期的全过程动态仿真; 短路电流计算、小干扰稳定分析、电压稳定分析。

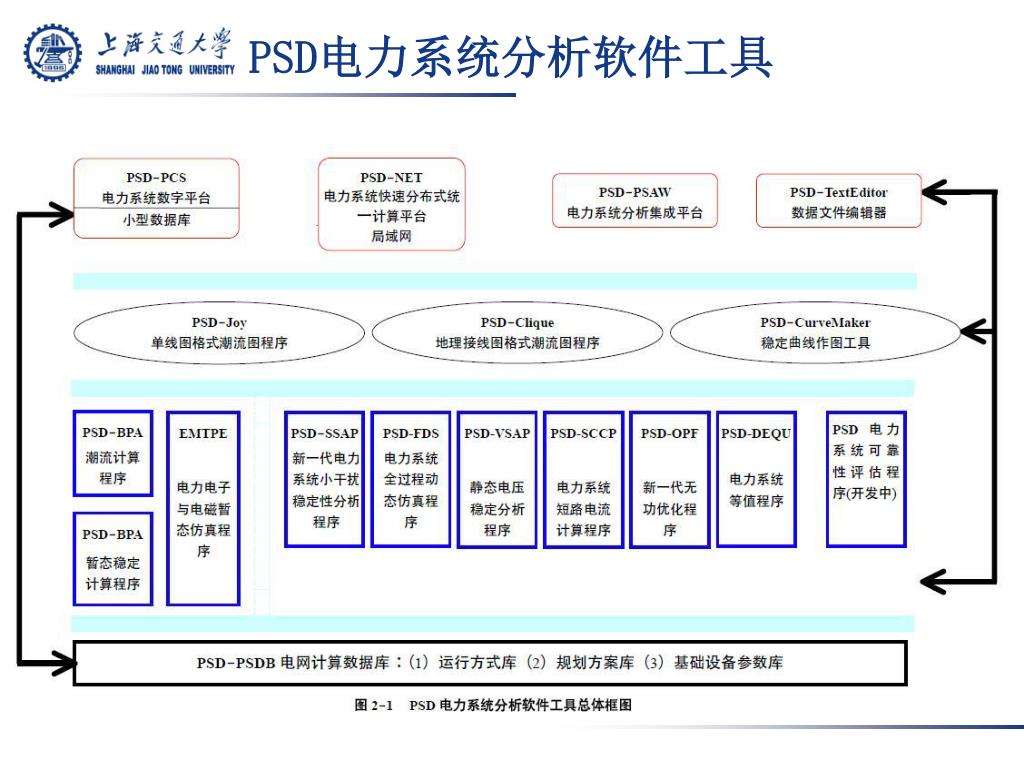

  4. PSD电力系统分析软件工具

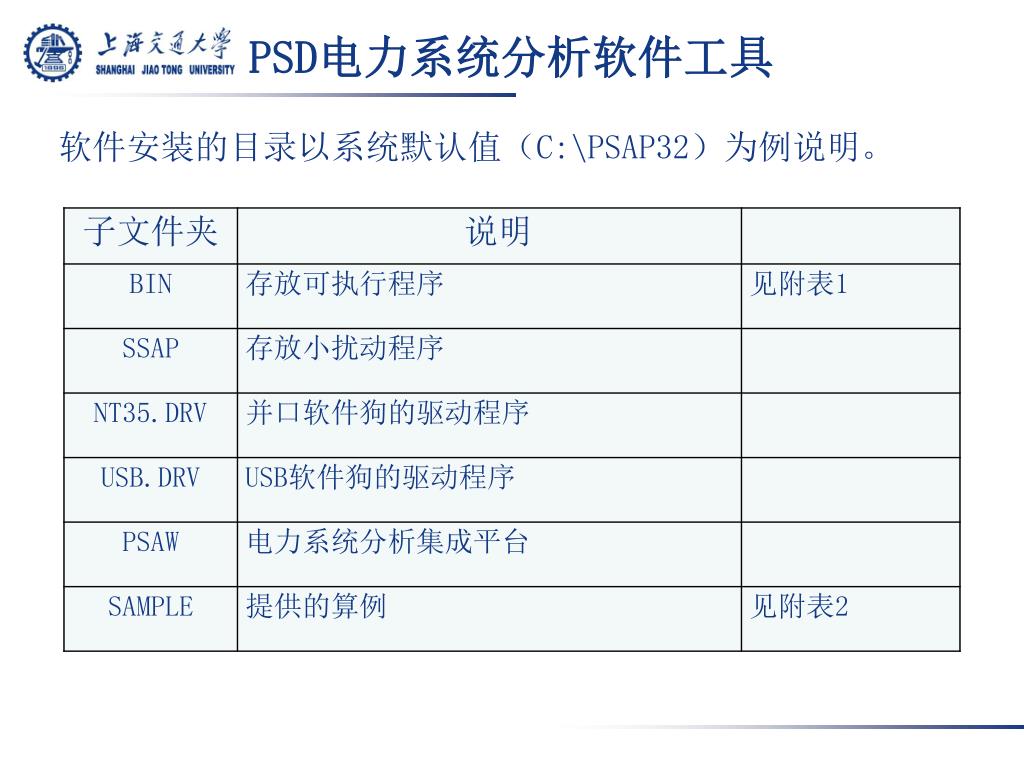

  5. PSD电力系统分析软件工具 软件安装的目录以系统默认值(C:\PSAP32)为例说明。

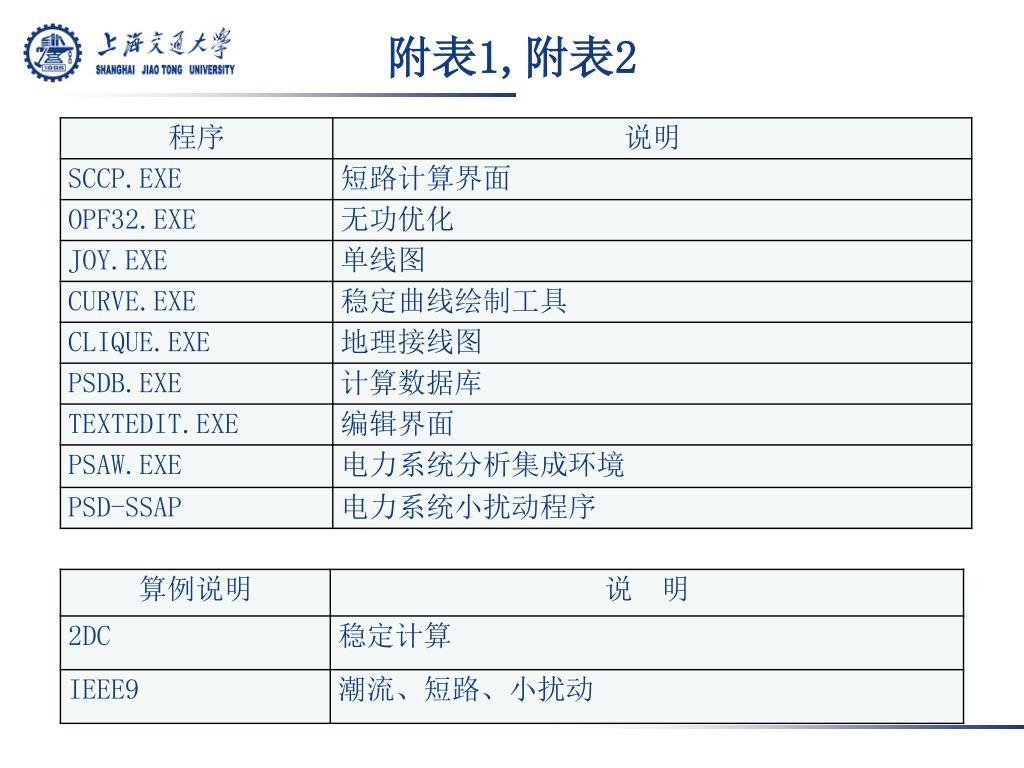

  6. 附表1,附表2

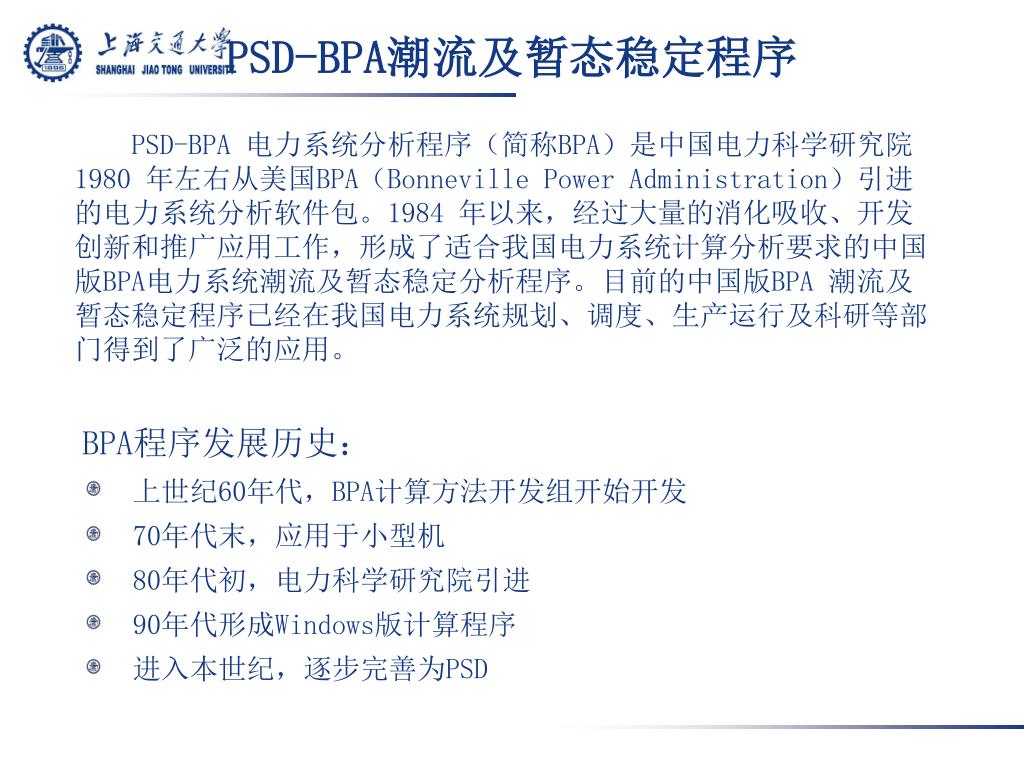

  7. PSD-BPA潮流及暂态稳定程序 PSD-BPA 电力系统分析程序(简称BPA)是中国电力科学研究院1980 年左右从美国BPA(Bonneville Power Administration)引进的电力系统分析软件包。1984 年以来,经过大量的消化吸收、开发创新和推广应用工作,形成了适合我国电力系统计算分析要求的中国版BPA电力系统潮流及暂态稳定分析程序。目前的中国版BPA 潮流及暂态稳定程序已经在我国电力系统规划、调度、生产运行及科研等部门得到了广泛的应用。 BPA程序发展历史: • 上世纪60年代,BPA计算方法开发组开始开发 • 70年代末,应用于小型机 • 80年代初,电力科学研究院引进 • 90年代形成Windows版计算程序 • 进入本世纪,逐步完善为PSD

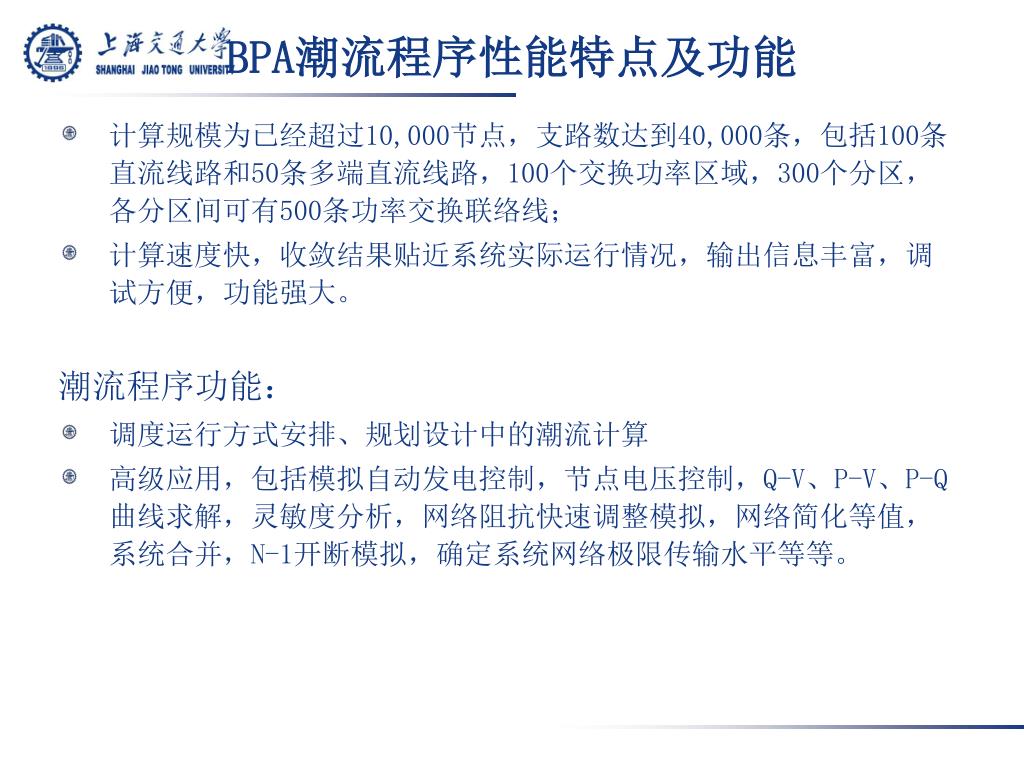

  8. BPA潮流程序性能特点及功能 • 计算规模为已经超过10,000节点,支路数达到40,000条,包括100条直流线路和50条多端直流线路,100个交换功率区域,300个分区,各分区间可有500条功率交换联络线; • 计算速度快,收敛结果贴近系统实际运行情况,输出信息丰富,调试方便,功能强大。 潮流程序功能: • 调度运行方式安排、规划设计中的潮流计算 • 高级应用,包括模拟自动发电控制,节点电压控制,Q-V、P-V、P-Q曲线求解,灵敏度分析,网络阻抗快速调整模拟,网络简化等值,系统合并,N-1开断模拟,确定系统网络极限传输水平等等。

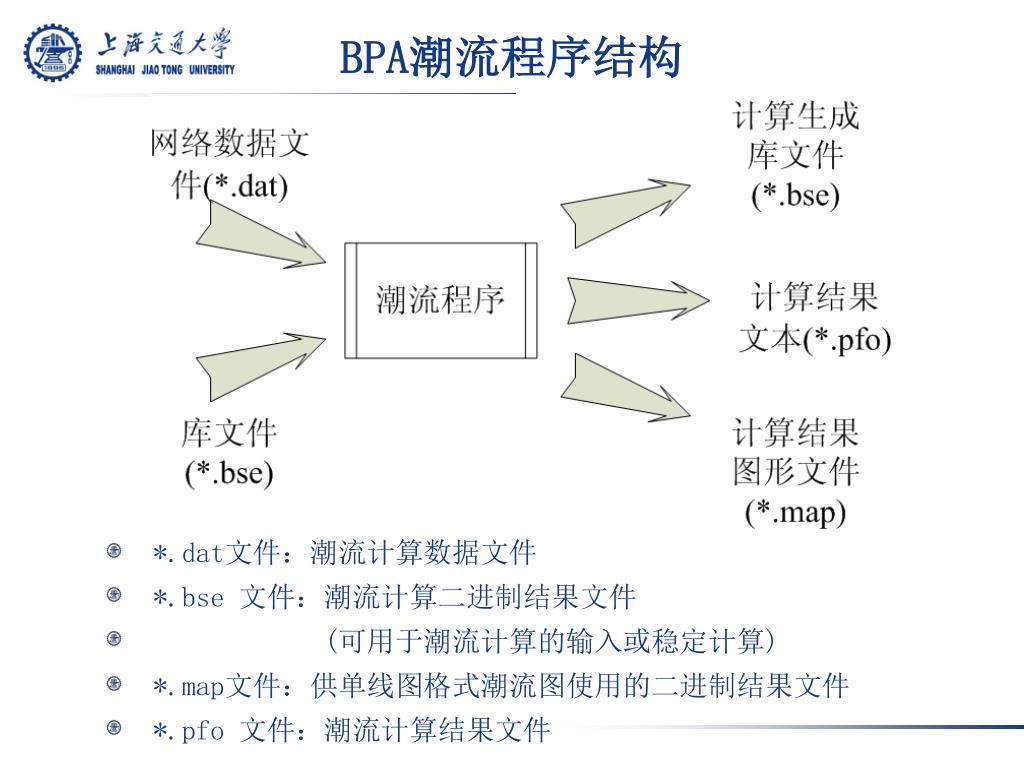

  9. BPA潮流程序结构 • *.dat文件:潮流计算数据文件 • *.bse 文件:潮流计算二进制结果文件 • (可用于潮流计算的输入或稳定计算) • *.map文件:供单线图格式潮流图使用的二进制结果文件 • *.pfo 文件:潮流计算结果文件

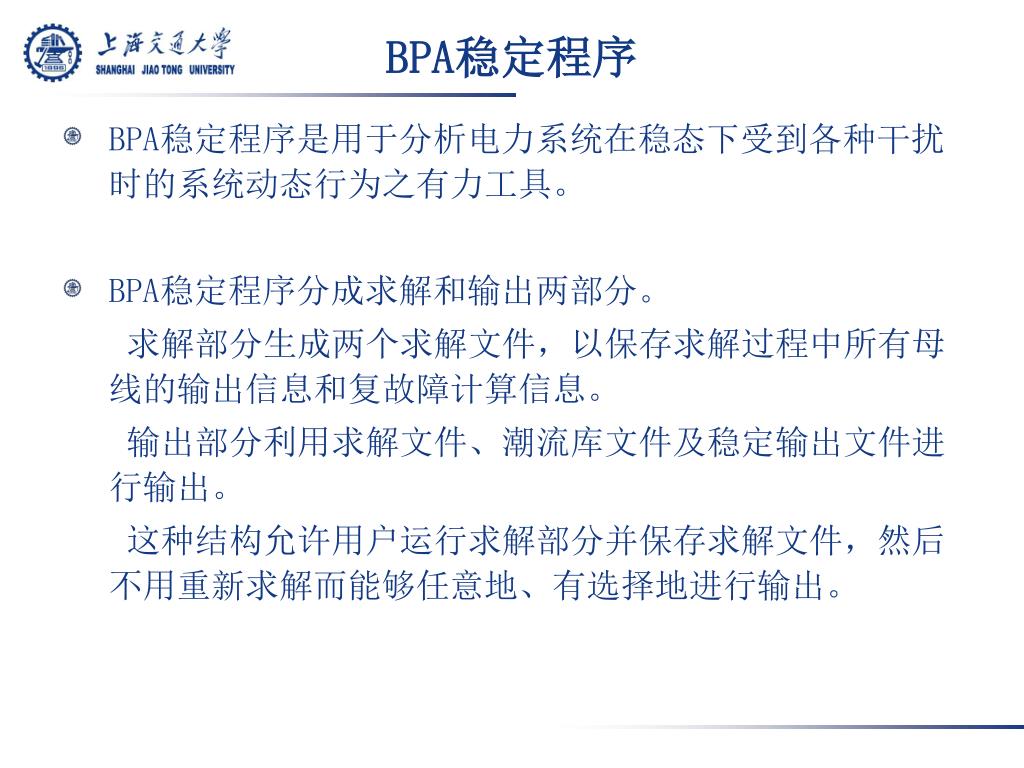

  10. BPA稳定程序 • BPA稳定程序是用于分析电力系统在稳态下受到各种干扰时的系统动态行为之有力工具。 • BPA稳定程序分成求解和输出两部分。 求解部分生成两个求解文件,以保存求解过程中所有母线的输出信息和复故障计算信息。 输出部分利用求解文件、潮流库文件及稳定输出文件进行输出。 这种结构允许用户运行求解部分并保存求解文件,然后不用重新求解而能够任意地、有选择地进行输出。

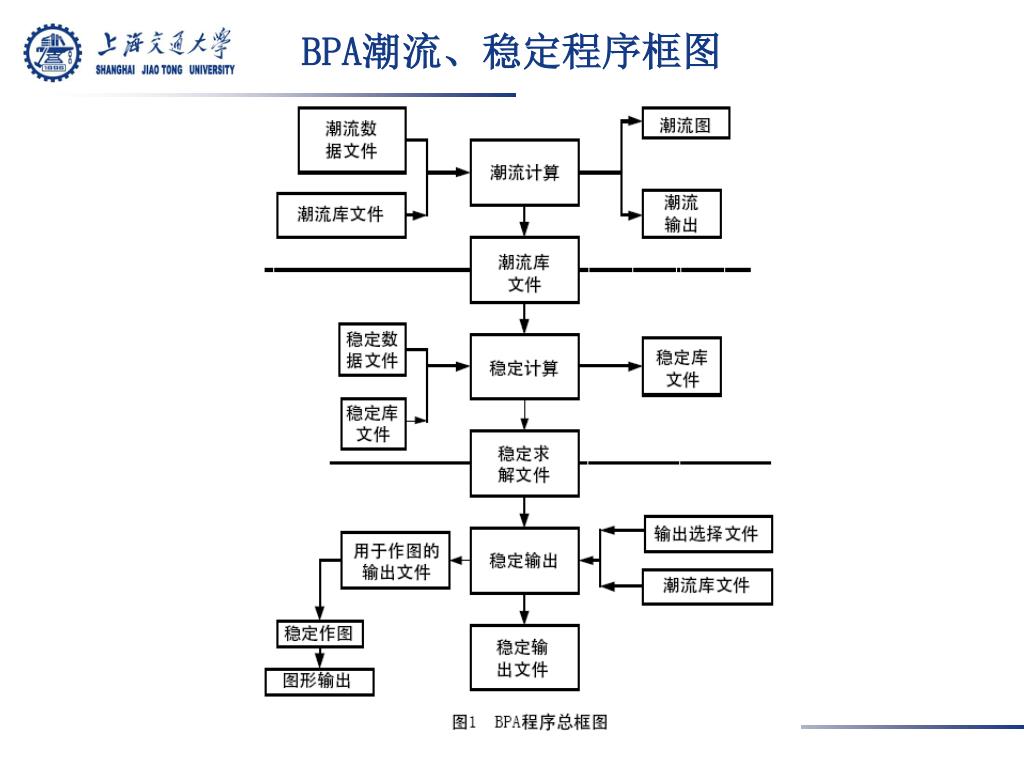

  11. BPA潮流、稳定程序框图

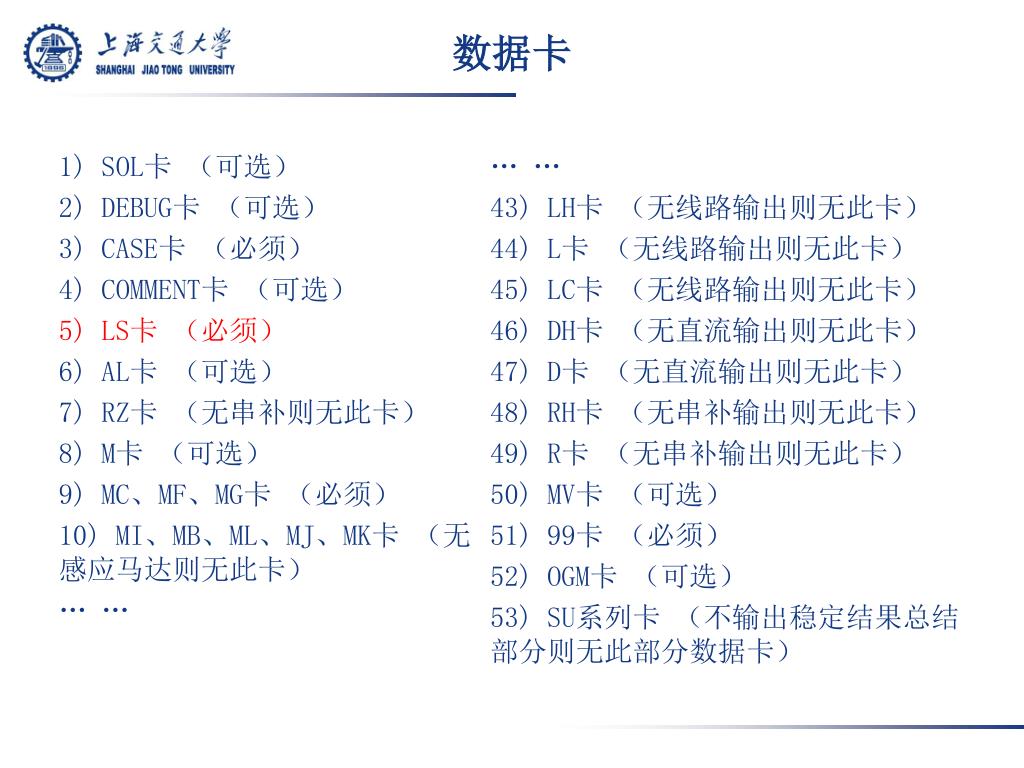

  12. 数据卡 1) SOL卡 (可选) 2) DEBUG卡 (可选) 3) CASE卡 (必须) 4) COMMENT卡 (可选) 5) LS卡 (必须) 6) AL卡 (可选) 7) RZ卡 (无串补则无此卡) 8) M卡 (可选) 9) MC、MF、MG卡 (必须) 10) MI、MB、ML、MJ、MK卡 (无感应马达则无此卡) … … … … 43) LH卡 (无线路输出则无此卡) 44) L卡 (无线路输出则无此卡) 45) LC卡 (无线路输出则无此卡) 46) DH卡 (无直流输出则无此卡) 47) D卡 (无直流输出则无此卡) 48) RH卡 (无串补输出则无此卡) 49) R卡 (无串补输出则无此卡) 50) MV卡 (可选) 51) 99卡 (必须) 52) OGM卡 (可选) 53) SU系列卡 (不输出稳定结果总结部分则无此部分数据卡)

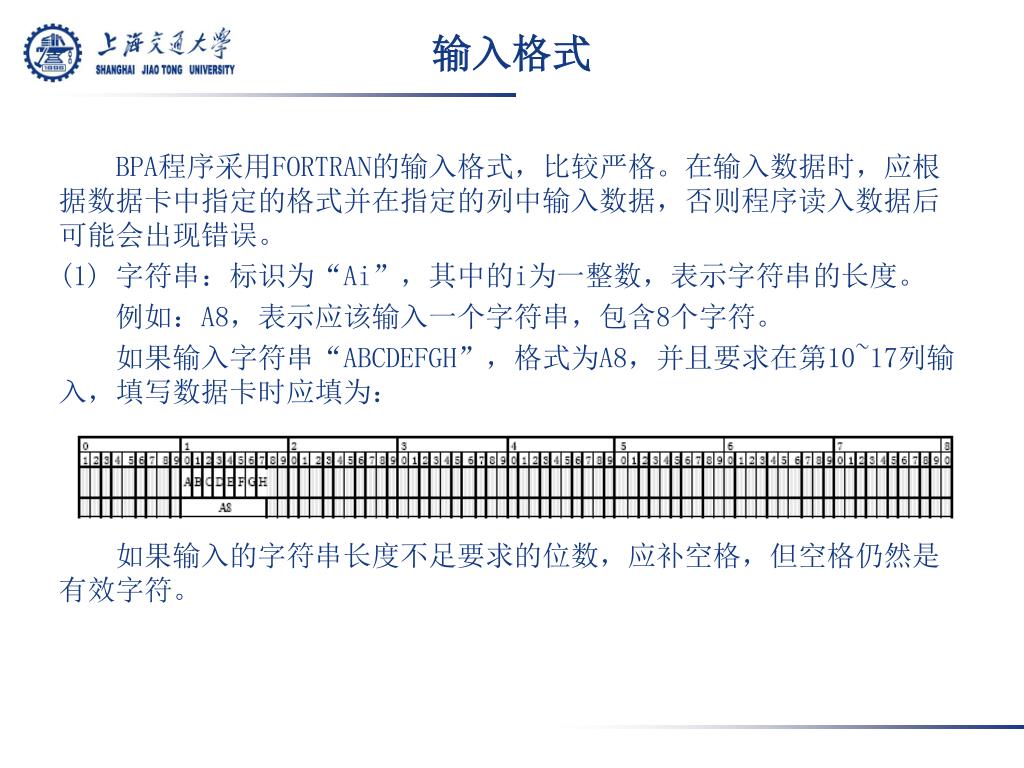

  13. 输入格式 BPA程序采用FORTRAN的输入格式,比较严格。在输入数据时,应根据数据卡中指定的格式并在指定的列中输入数据,否则程序读入数据后可能会出现错误。 (1) 字符串:标识为“Ai”,其中的i为一整数,表示字符串的长度。 例如:A8,表示应该输入一个字符串,包含8个字符。 如果输入字符串“ABCDEFGH”,格式为A8,并且要求在第10~17列输入,填写数据卡时应填为: 如果输入的字符串长度不足要求的位数,应补空格,但空格仍然是有效字符。

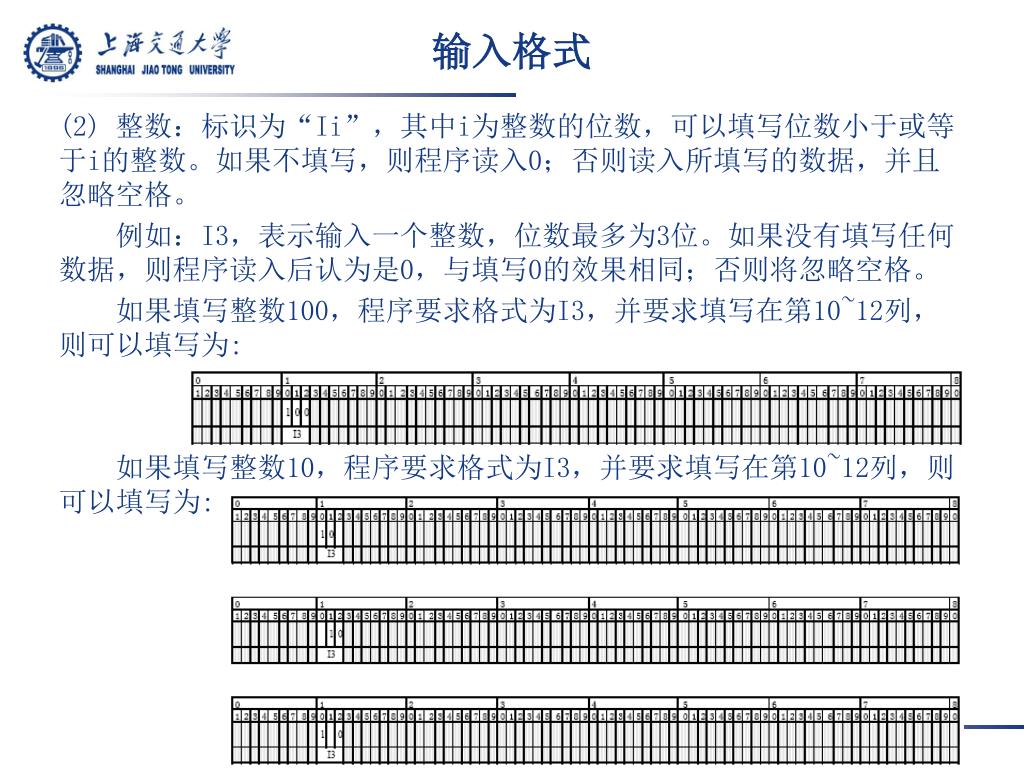

  14. 输入格式 (2) 整数:标识为“Ii”,其中i为整数的位数,可以填写位数小于或等于i的整数。如果不填写,则程序读入0;否则读入所填写的数据,并且忽略空格。 例如:I3,表示输入一个整数,位数最多为3位。如果没有填写任何数据,则程序读入后认为是0,与填写0的效果相同;否则将忽略空格。 如果填写整数100,程序要求格式为I3,并要求填写在第10~12列,则可以填写为: 如果填写整数10,程序要求格式为I3,并要求填写在第10~12列,则可以填写为:

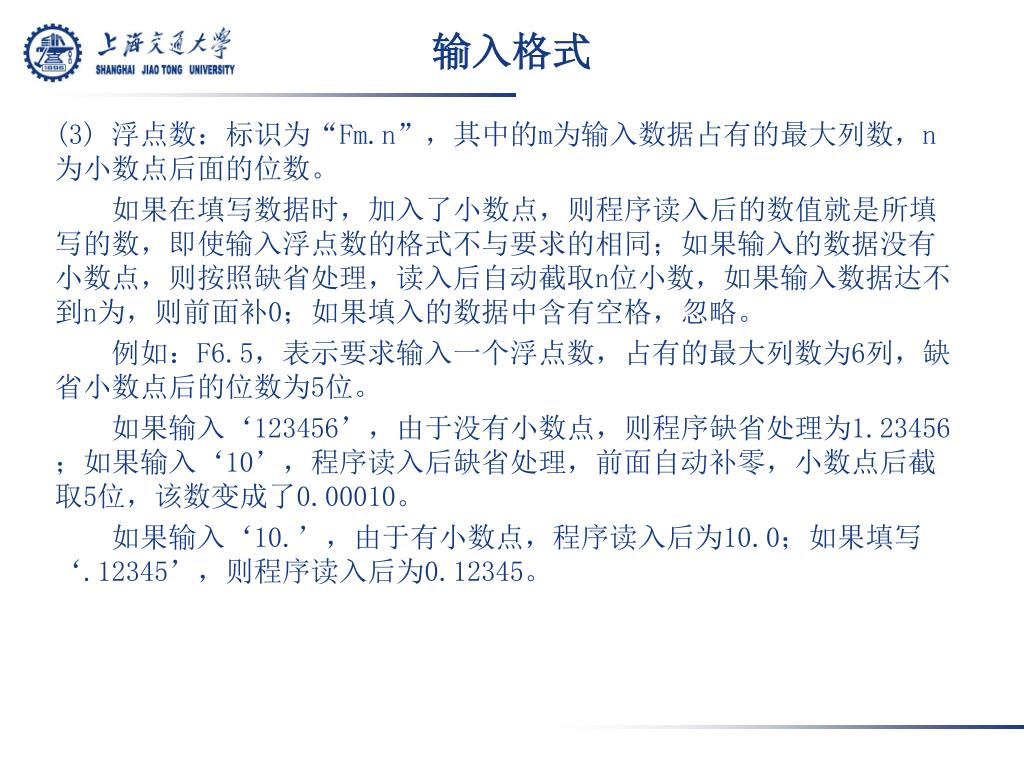

  15. 输入格式 (3) 浮点数:标识为“Fm.n”,其中的m为输入数据占有的最大列数,n为小数点后面的位数。 如果在填写数据时,加入了小数点,则程序读入后的数值就是所填写的数,即使输入浮点数的格式不与要求的相同;如果输入的数据没有小数点,则按照缺省处理,读入后自动截取n位小数,如果输入数据达不到n为,则前面补0;如果填入的数据中含有空格,忽略。 例如:F6.5,表示要求输入一个浮点数,占有的最大列数为6列,缺省小数点后的位数为5位。 如果输入‘123456’,由于没有小数点,则程序缺省处理为1.23456;如果输入‘10’,程序读入后缺省处理,前面自动补零,小数点后截取5位,该数变成了0.00010。 如果输入‘10.’,由于有小数点,程序读入后为10.0;如果填写‘.12345’,则程序读入后为0.12345。

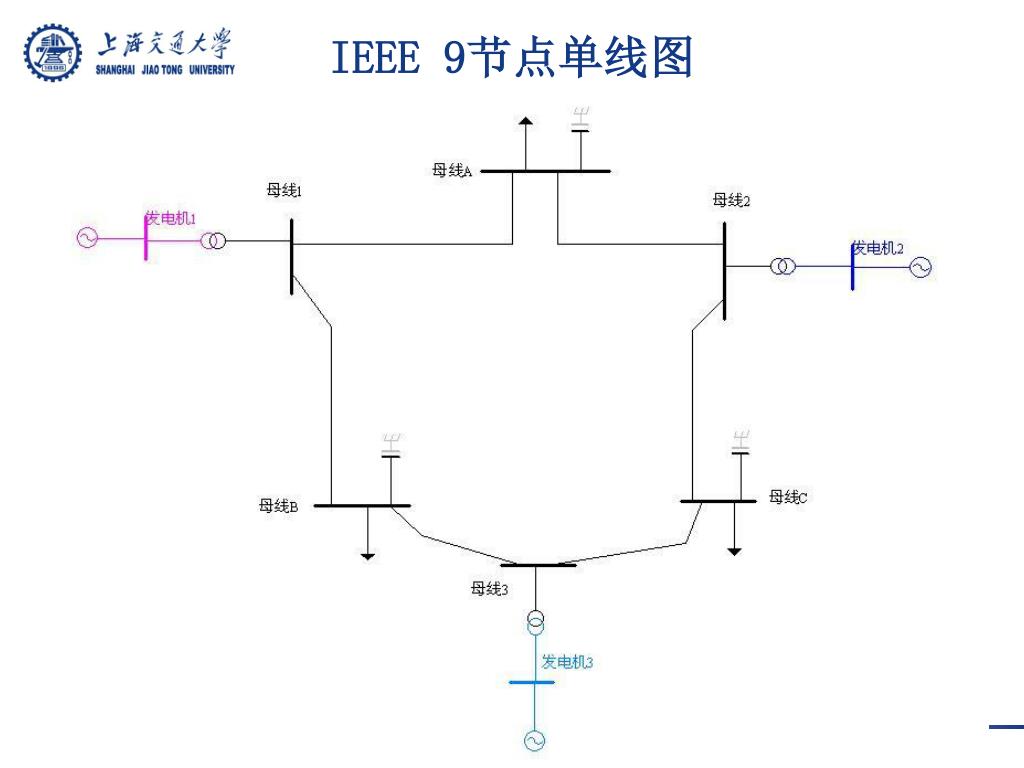

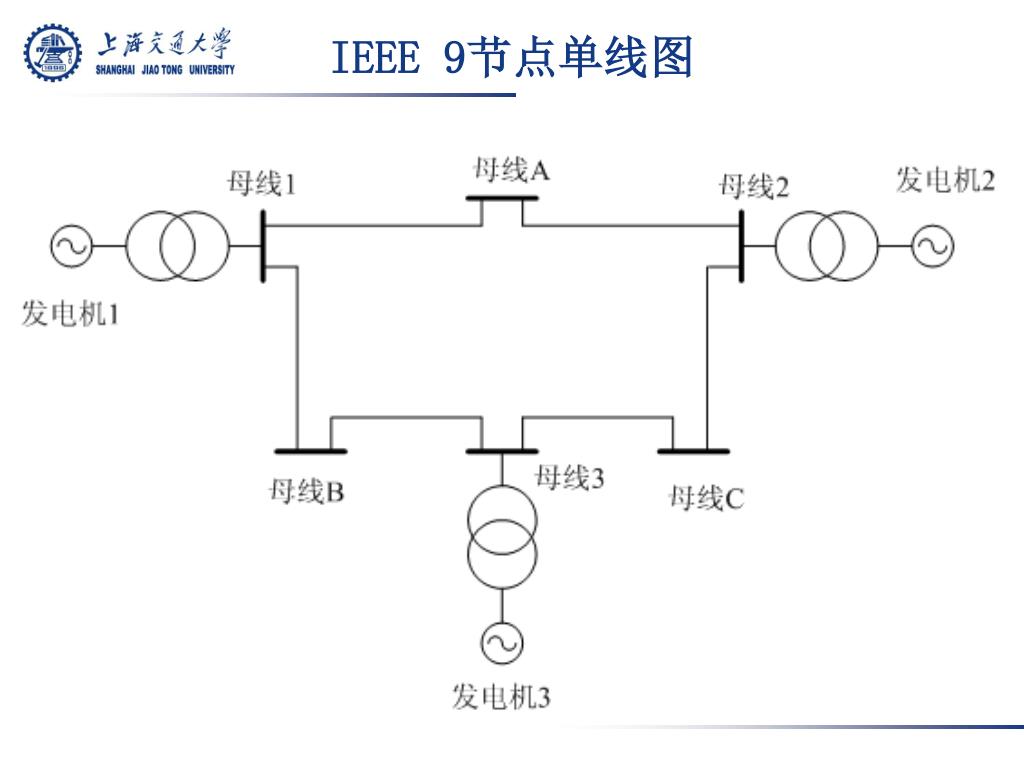

  16. IEEE 9节点单线图

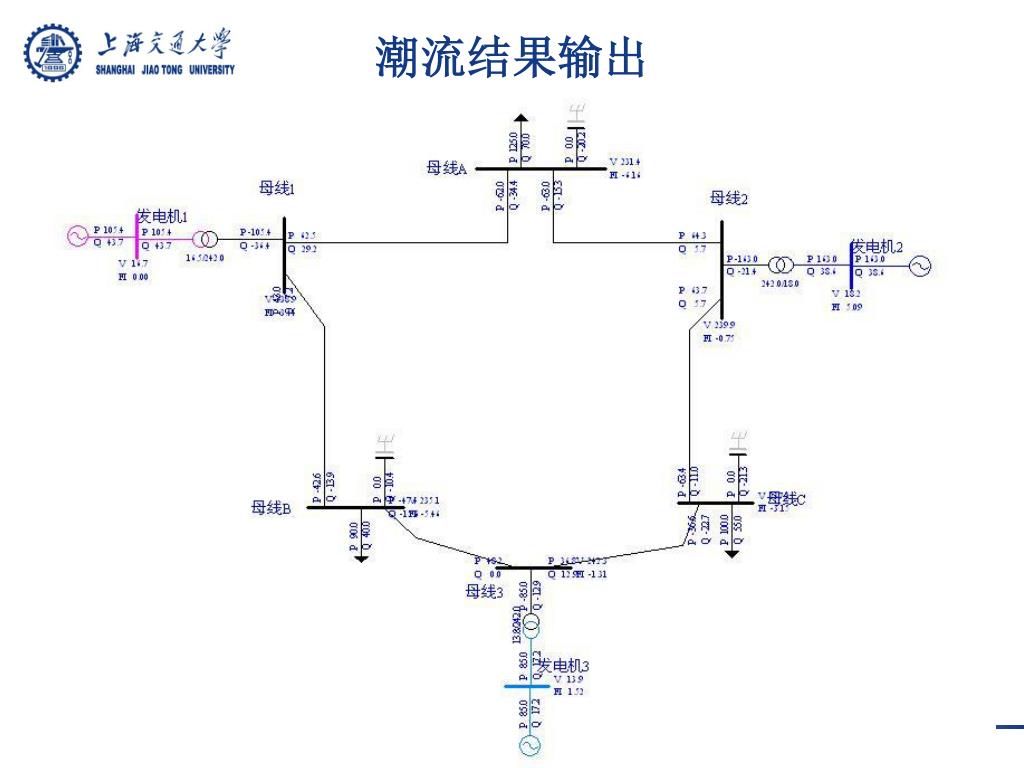

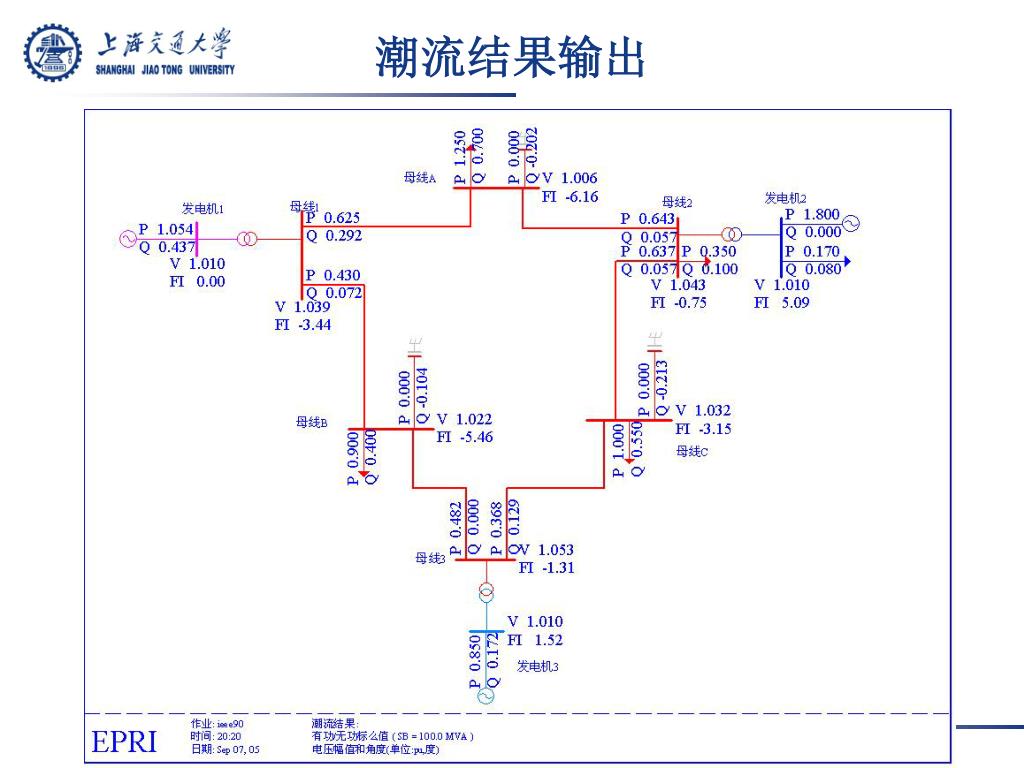

  17. 潮流结果输出

  18. 实 验 步 骤

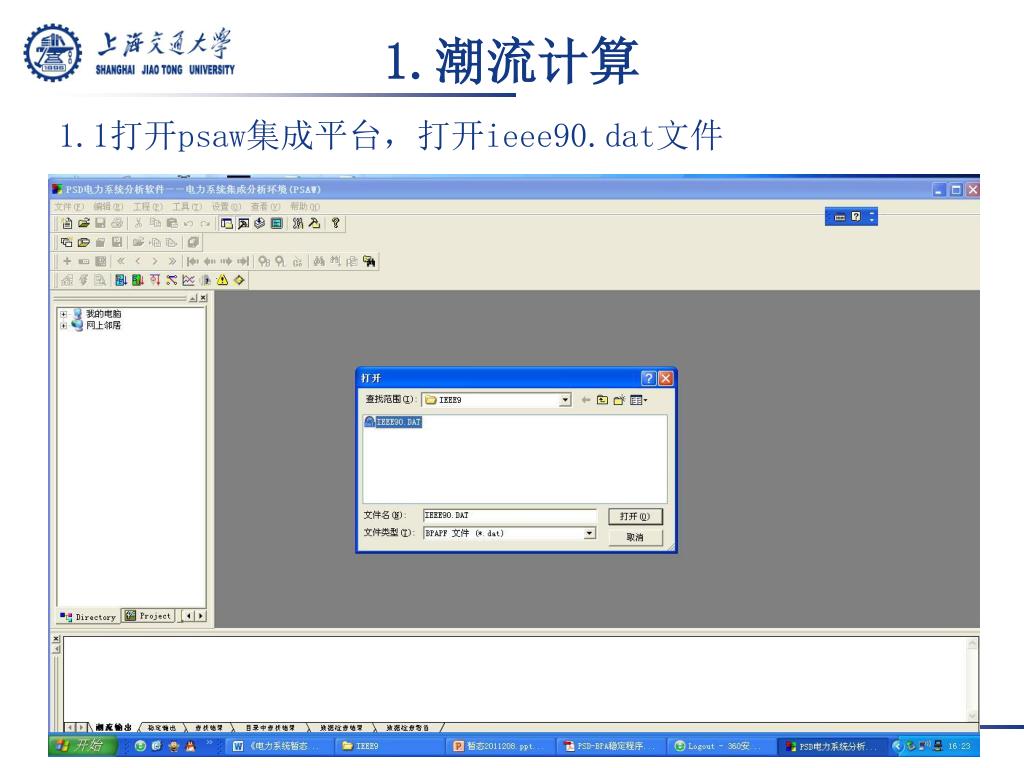

  19. 1.潮流计算 1.1打开psaw集成平台,打开ieee90.dat文件

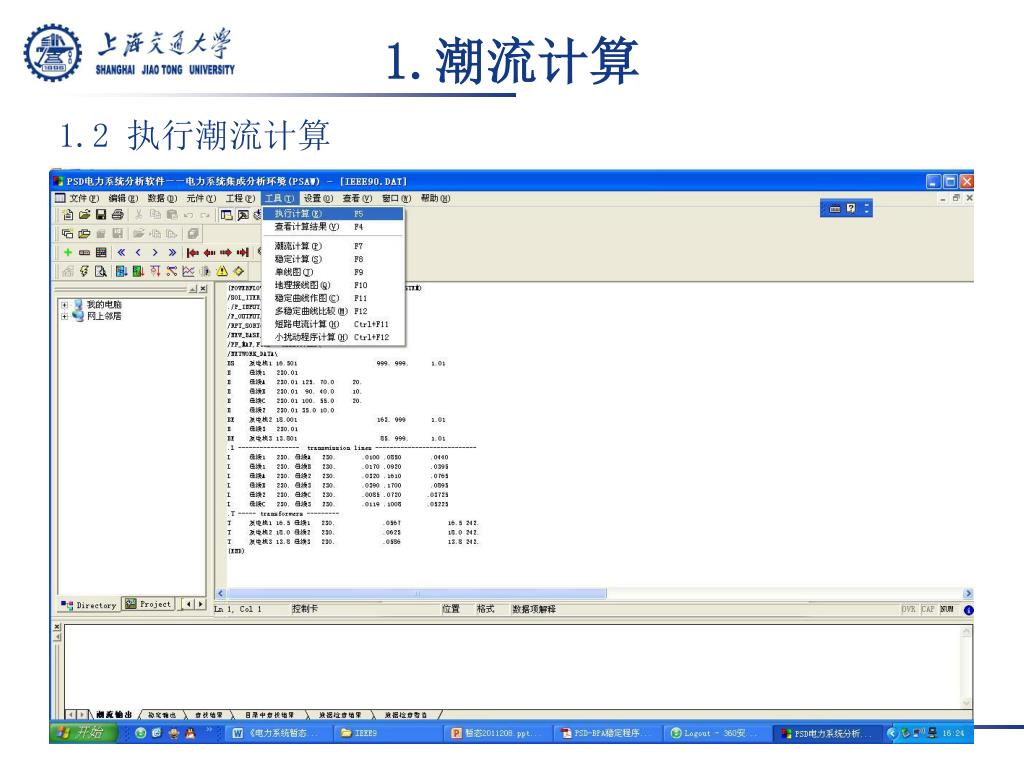

  20. 1.潮流计算 1.2 执行潮流计算

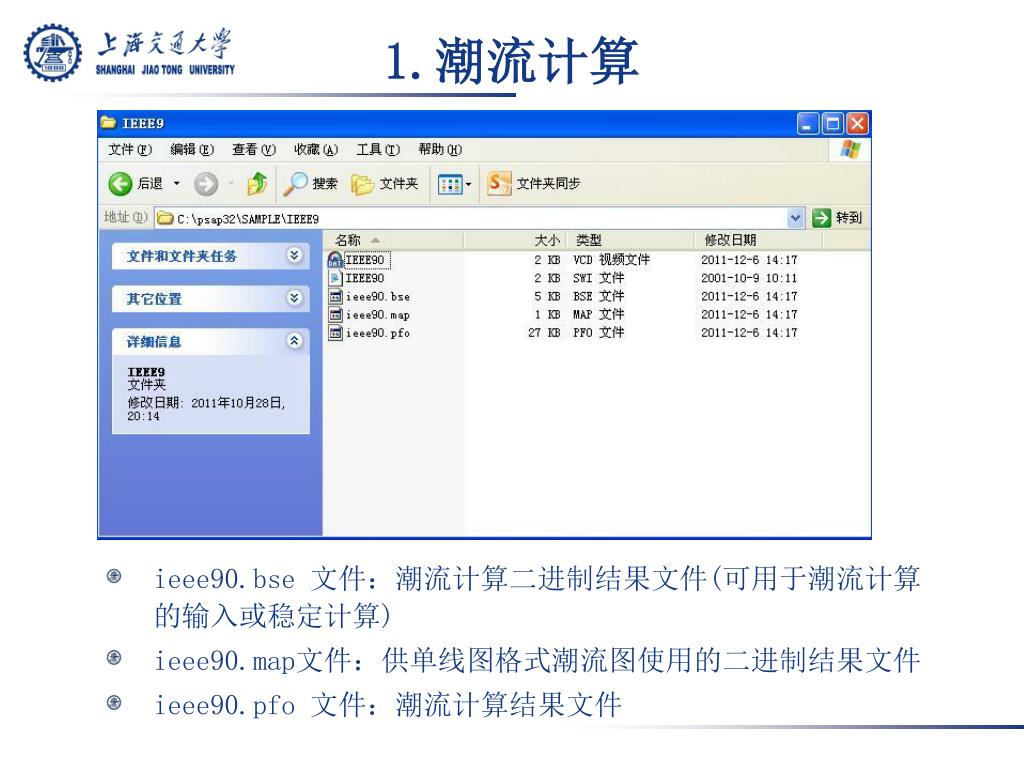

  21. 1.潮流计算 • ieee90.bse 文件:潮流计算二进制结果文件(可用于潮流计算的输入或稳定计算) • ieee90.map文件:供单线图格式潮流图使用的二进制结果文件 • ieee90.pfo 文件:潮流计算结果文件

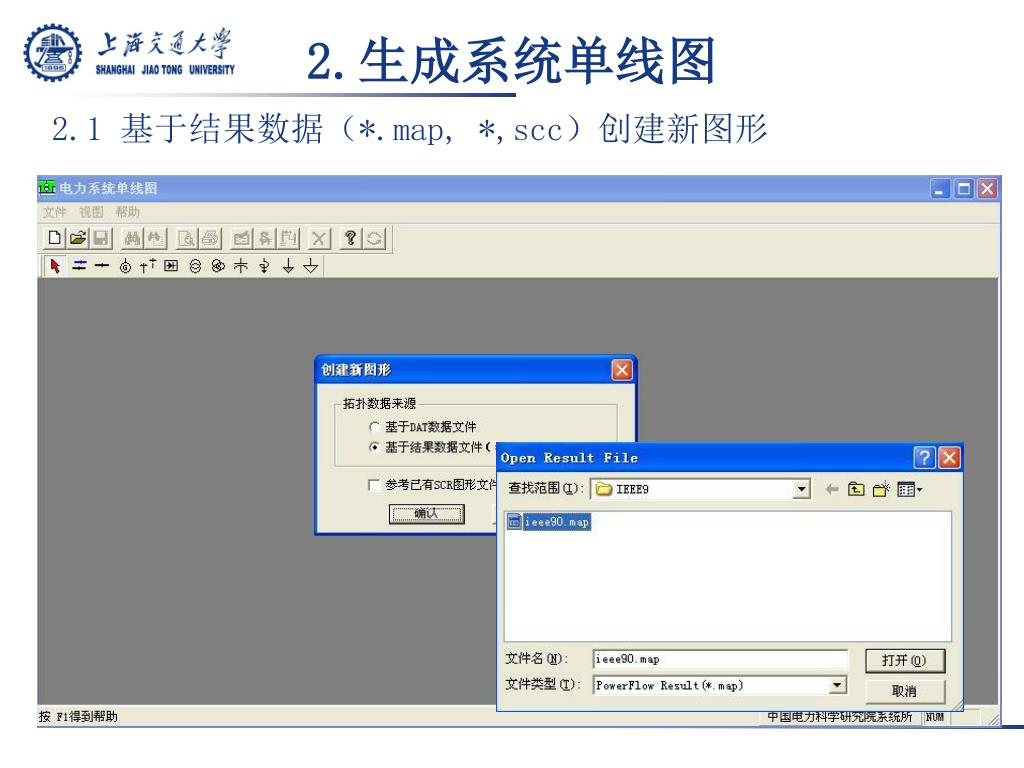

  22. 2.生成系统单线图 2.1 基于结果数据(*.map, *,scc)创建新图形

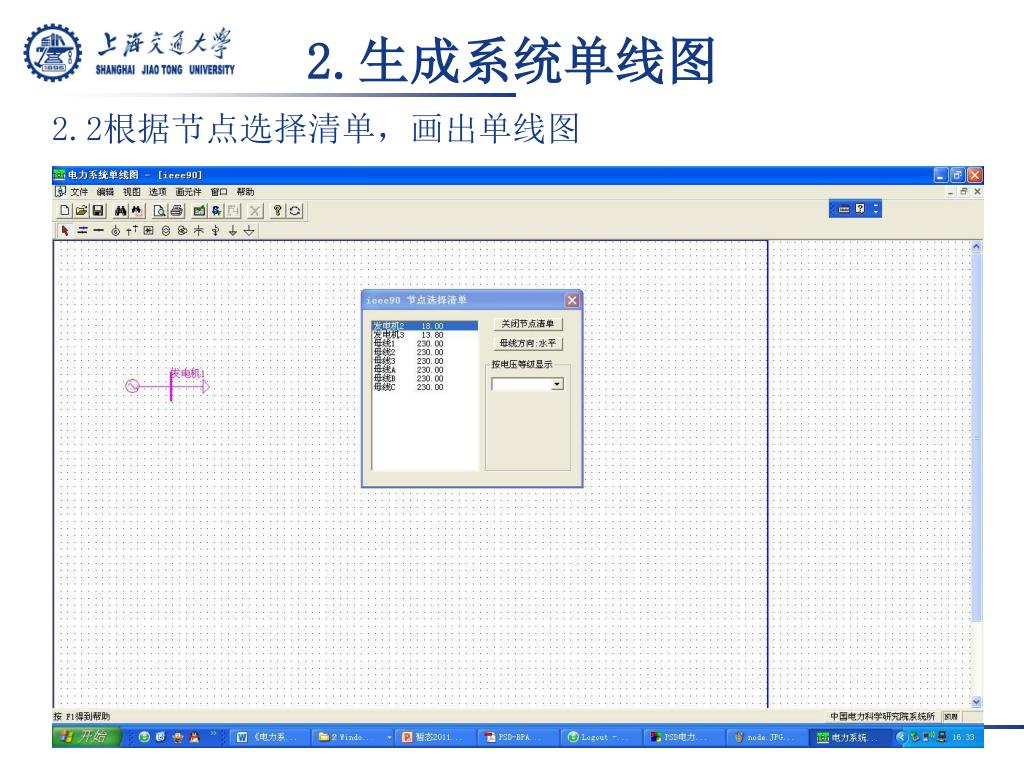

  23. 2.生成系统单线图 2.2根据节点选择清单,画出单线图

  24. IEEE 9节点单线图

  25. 潮流结果输出

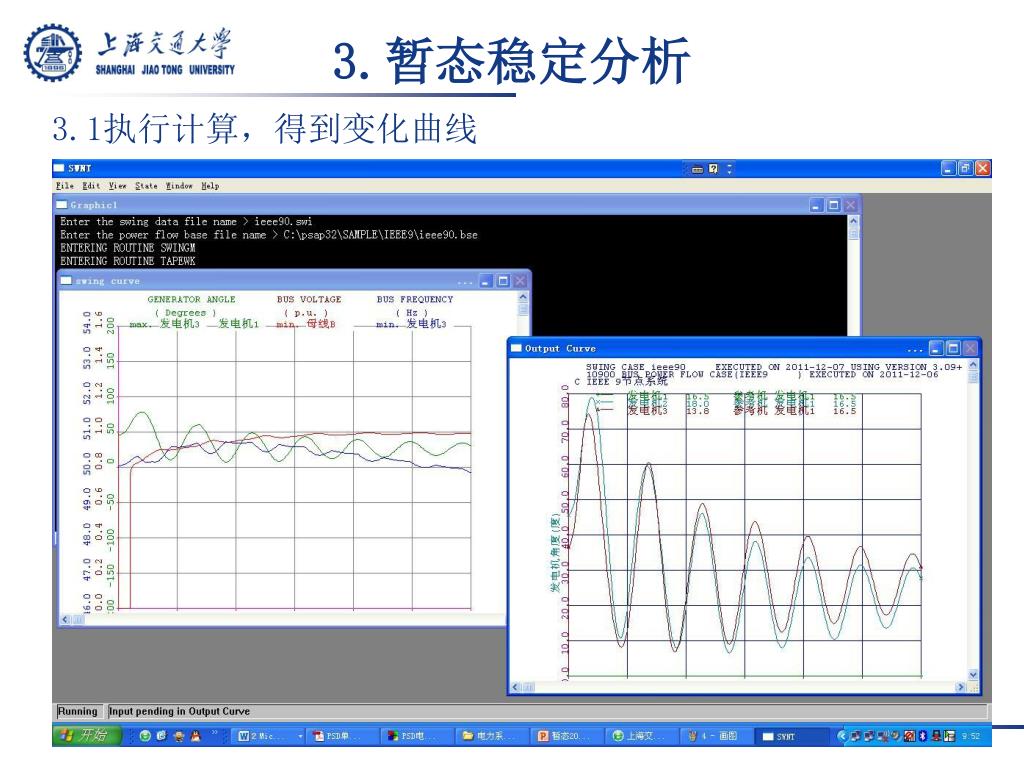

  26. 3.暂态稳定分析 3.1执行计算,得到变化曲线

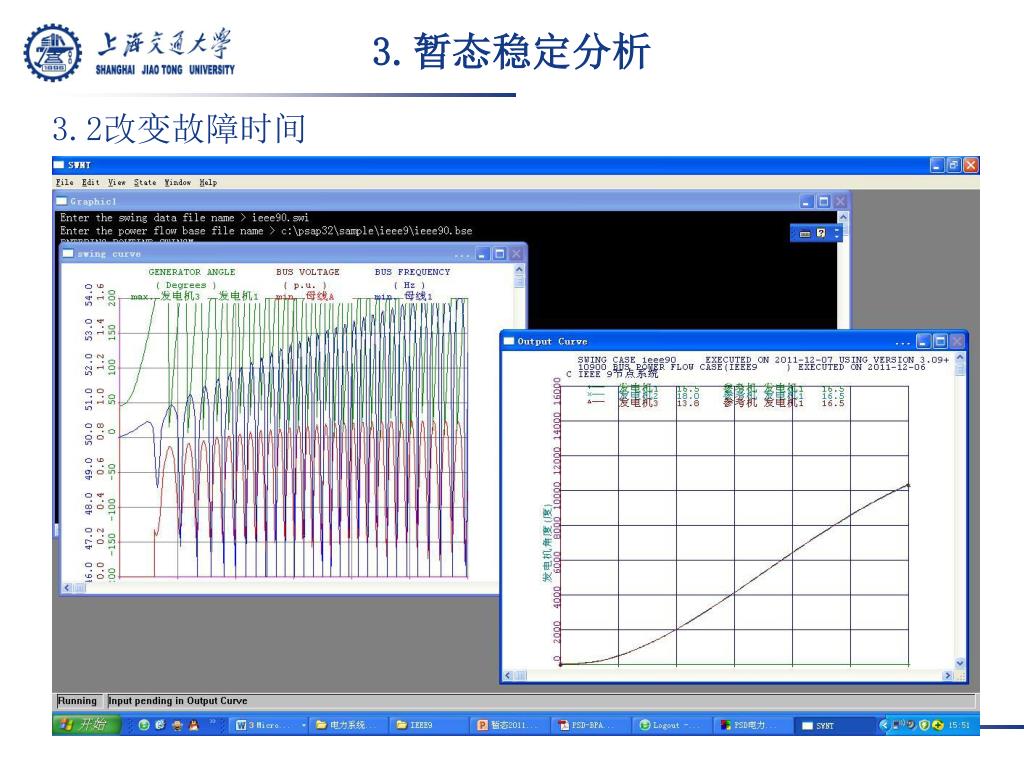

  27. 3.暂态稳定分析 3.2改变故障时间

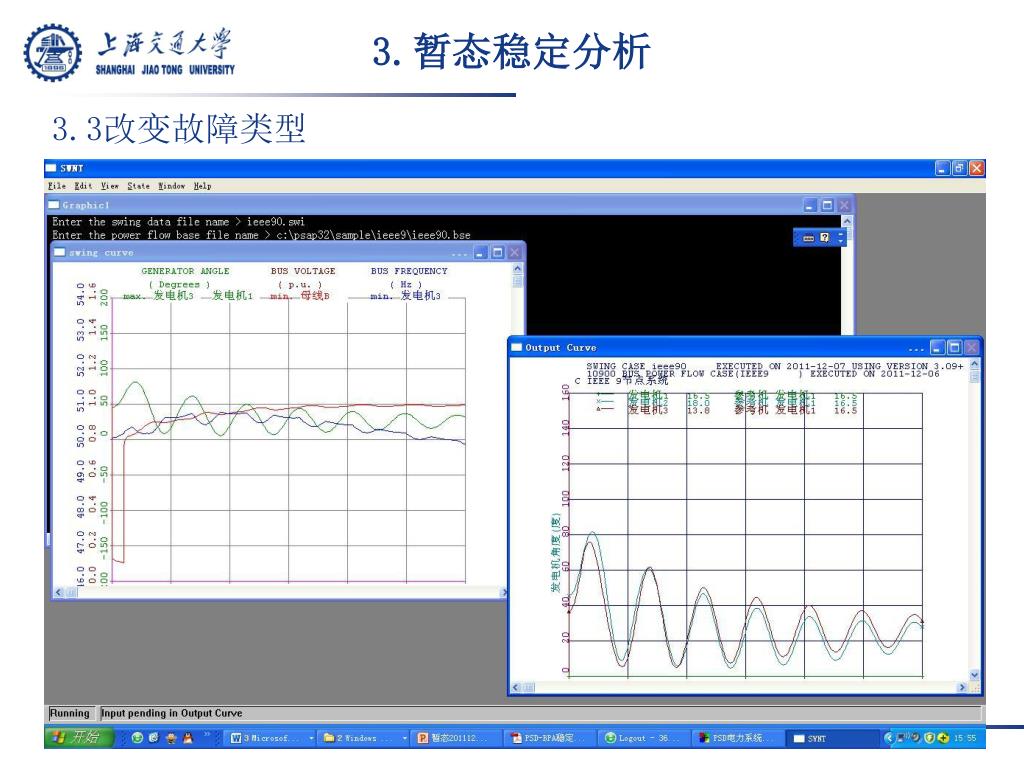

  28. 3.暂态稳定分析 3.3改变故障类型

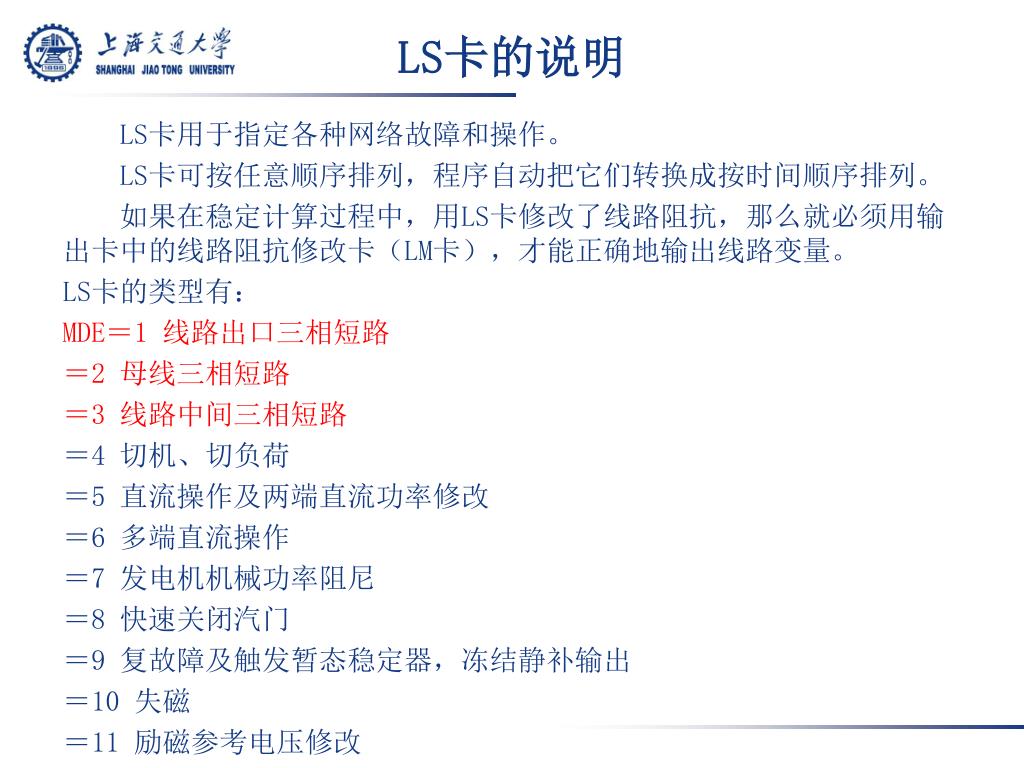

  29. LS卡的说明 LS卡用于指定各种网络故障和操作。 LS卡可按任意顺序排列,程序自动把它们转换成按时间顺序排列。 如果在稳定计算过程中,用LS卡修改了线路阻抗,那么就必须用输出卡中的线路阻抗修改卡(LM卡),才能正确地输出线路变量。 LS卡的类型有: MDE=1 线路出口三相短路 =2 母线三相短路 =3 线路中间三相短路 =4 切机、切负荷 =5 直流操作及两端直流功率修改 =6 多端直流操作 =7 发电机机械功率阻尼 =8 快速关闭汽门 =9 复故障及触发暂态稳定器,冻结静补输出 =10 失磁 =11 励磁参考电压修改

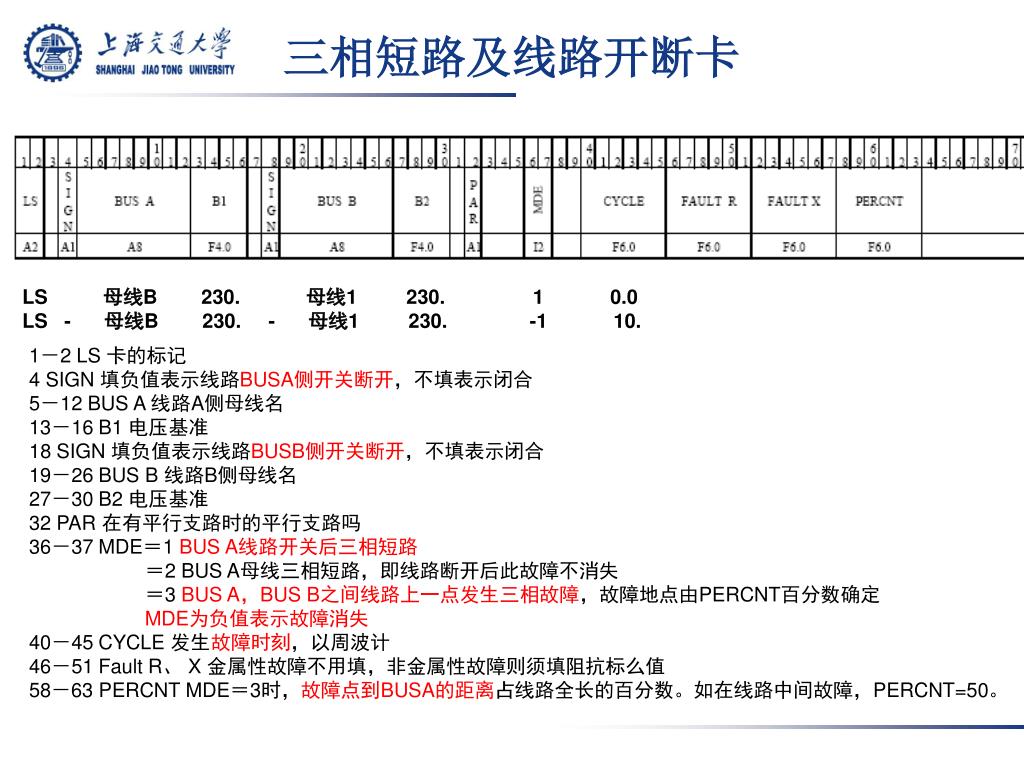

  30. 三相短路及线路开断卡 LS 母线B 230. 母线1 230. 1 0.0 LS - 母线B 230. - 母线1 230. -1 10. 1-2 LS 卡的标记 4 SIGN 填负值表示线路BUSA侧开关断开,不填表示闭合 5-12 BUS A 线路A侧母线名 13-16 B1 电压基准 18 SIGN 填负值表示线路BUSB侧开关断开,不填表示闭合 19-26 BUS B 线路B侧母线名 27-30 B2 电压基准 32 PAR 在有平行支路时的平行支路吗 36-37 MDE=1 BUS A线路开关后三相短路 =2 BUS A母线三相短路,即线路断开后此故障不消失 =3 BUS A,BUS B之间线路上一点发生三相故障,故障地点由PERCNT百分数确定 MDE为负值表示故障消失 40-45 CYCLE 发生故障时刻,以周波计 46-51 Fault R、 X 金属性故障不用填,非金属性故障则须填阻抗标么值 58-63 PERCNT MDE=3时,故障点到BUSA的距离占线路全长的百分数。如在线路中间故障,PERCNT=50。

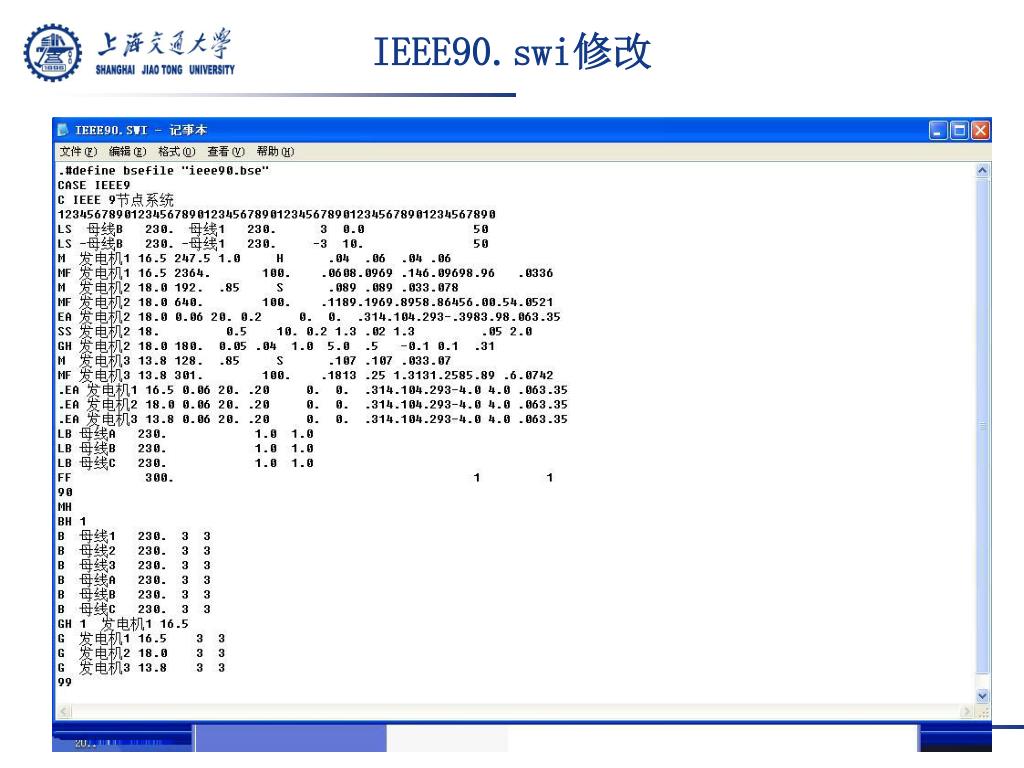

  31. IEEE90.swi修改
