案例导入. 活动五 导线的选用与连接. 今天，小王和师傅在修理汽车电路，突然，师傅叫小王去取一根大灯用的导线，小王取了一根线给师傅，可师傅说“这线太细了”。小王想我怎么这么没用，取根线都不会。其实导线的选用是一门学问。让我们和小王一起学习。. 关联知识. 一、车用导线. 1 分类. 车用导线分为低压线和高压线。. ⑴ 低压线 按用途分为：普通低压导线和电缆线 低压导线：用于汽车低压电路一般电器连接 电 缆 线：用于起动及蓄电池搭铁等。. 图 1-60 低压导线. 图 1-61 电缆线.
E N D

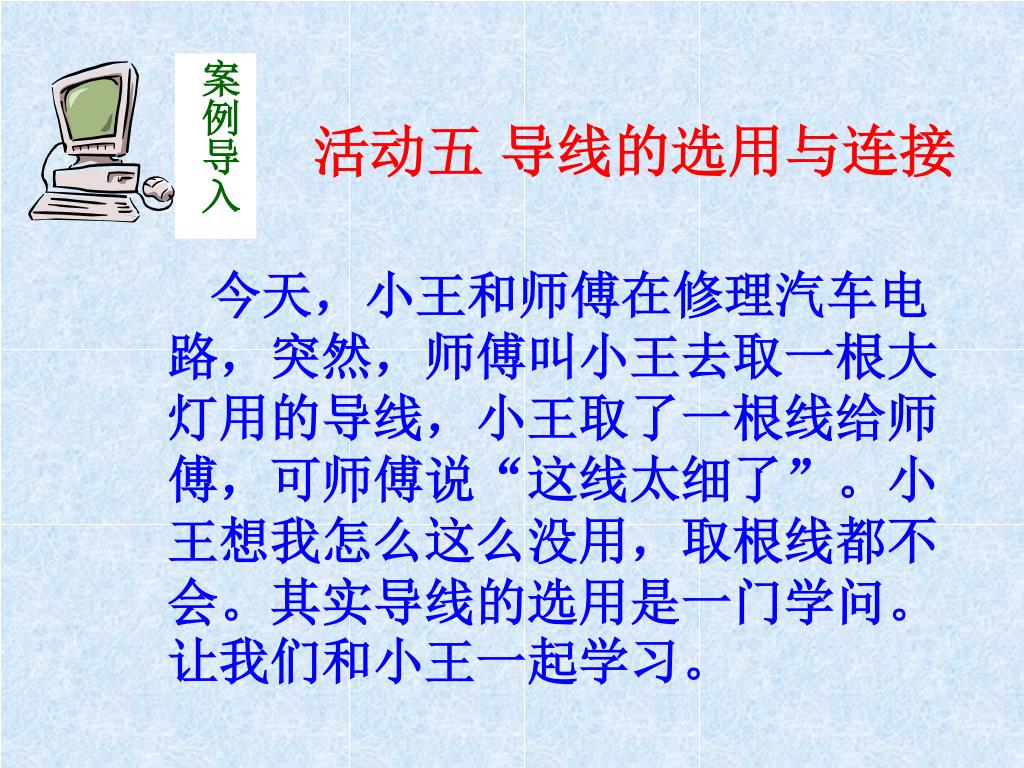

案例导入 活动五 导线的选用与连接 今天，小王和师傅在修理汽车电路，突然，师傅叫小王去取一根大灯用的导线，小王取了一根线给师傅，可师傅说“这线太细了”。小王想我怎么这么没用，取根线都不会。其实导线的选用是一门学问。让我们和小王一起学习。

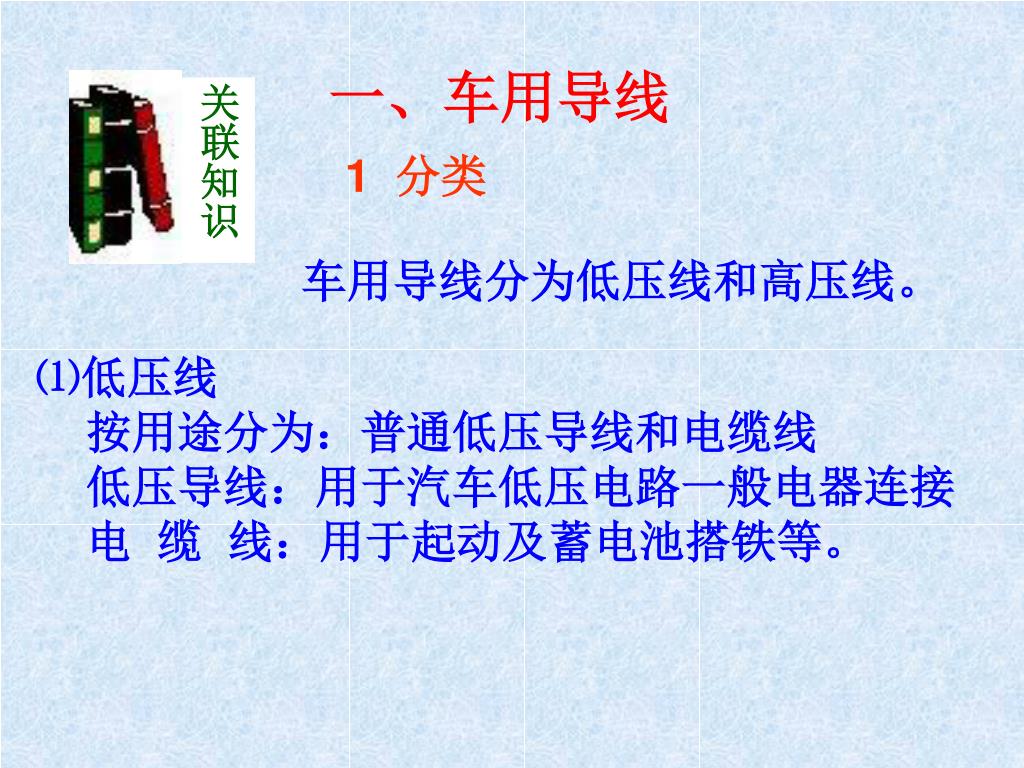

关联知识 一、车用导线 1 分类 车用导线分为低压线和高压线。 ⑴低压线 按用途分为：普通低压导线和电缆线 低压导线：用于汽车低压电路一般电器连接 电 缆 线：用于起动及蓄电池搭铁等。

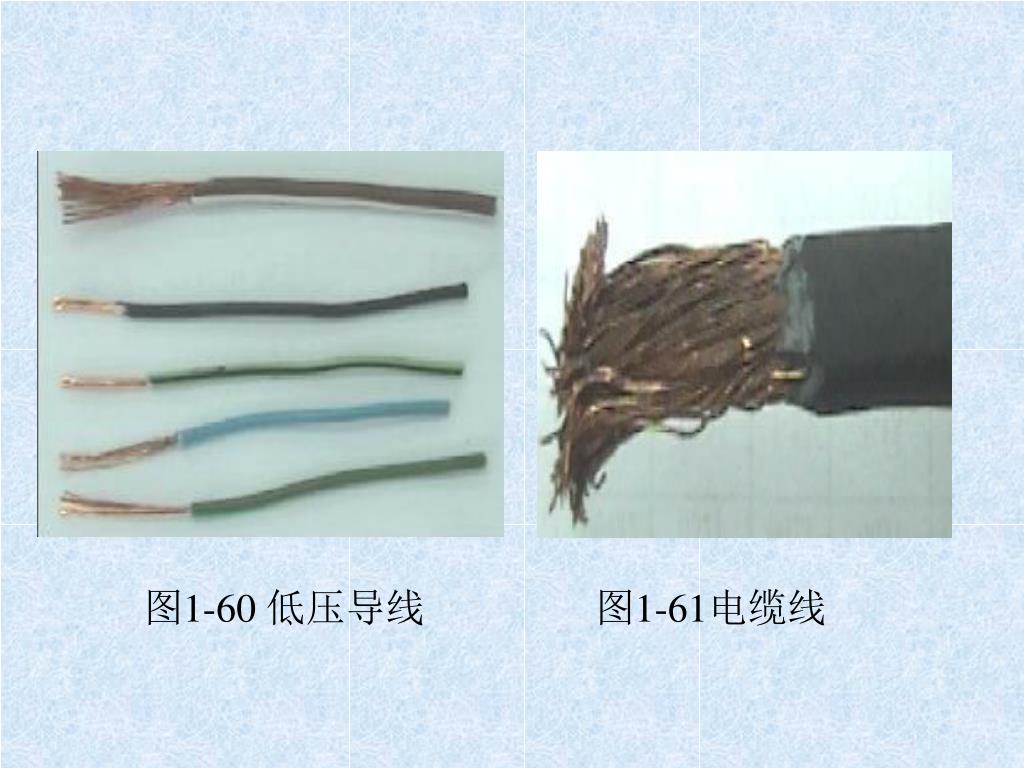

图1-60 低压导线 图1-61电缆线

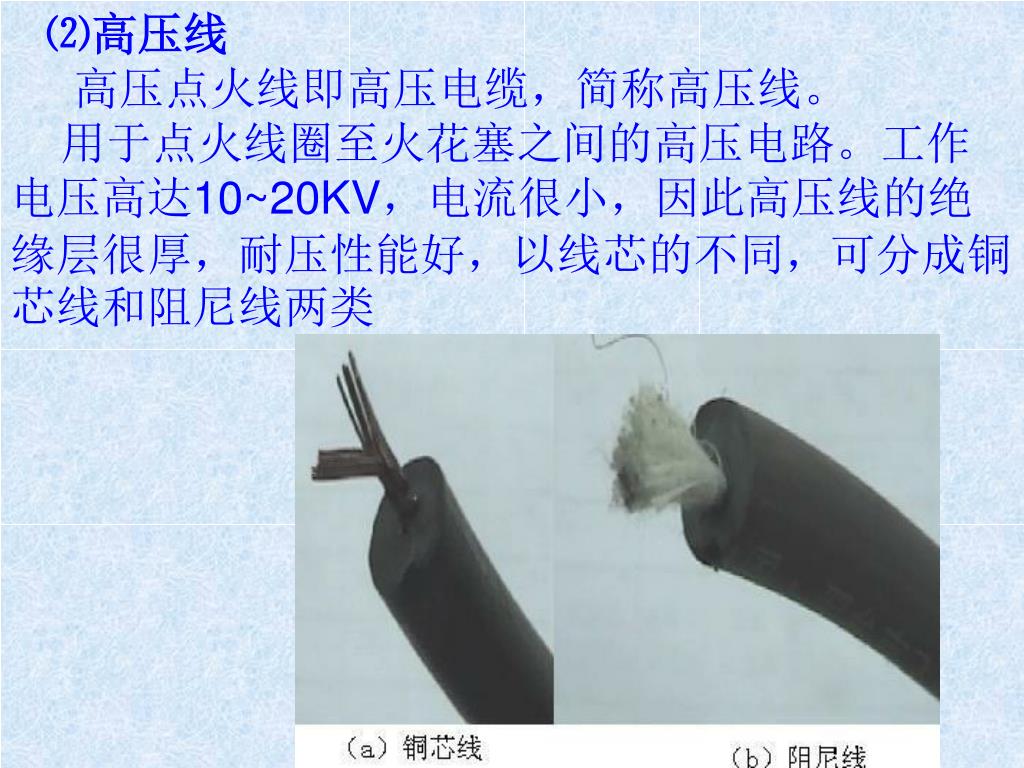

⑵高压线 高压点火线即高压电缆，简称高压线。 用于点火线圈至火花塞之间的高压电路。工作电压高达10~20KV，电流很小，因此高压线的绝缘层很厚，耐压性能好，以线芯的不同，可分成铜芯线和阻尼线两类

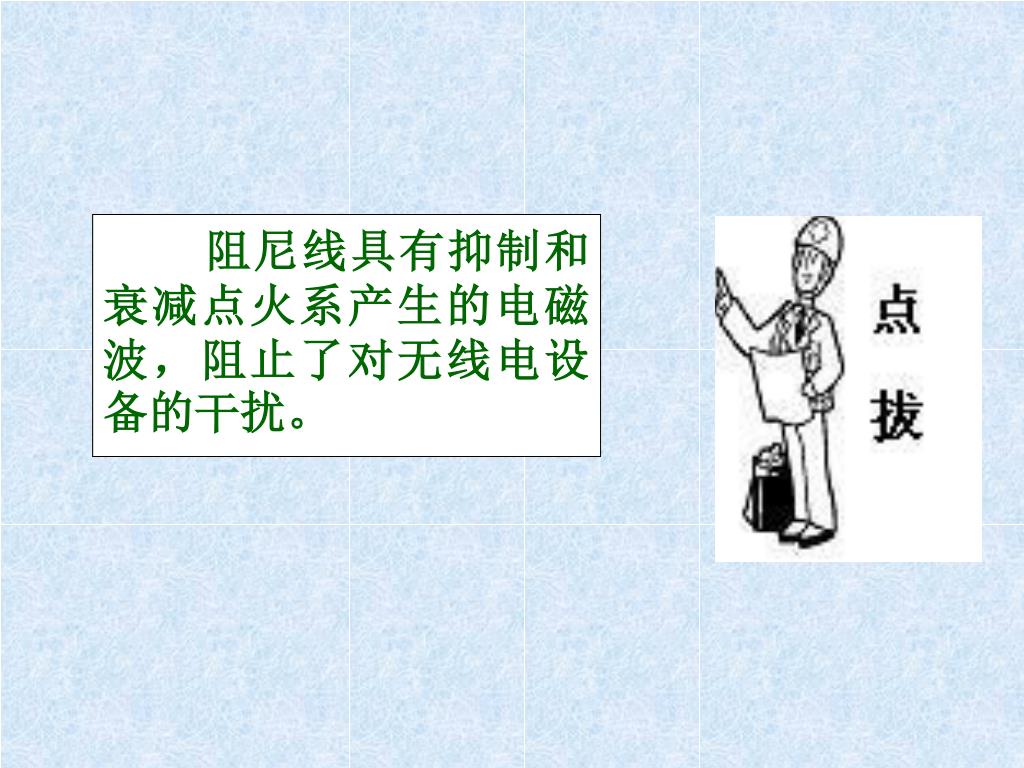

阻尼线具有抑制和衰减点火系产生的电磁波，阻止了对无线电设备的干扰。阻尼线具有抑制和衰减点火系产生的电磁波，阻止了对无线电设备的干扰。

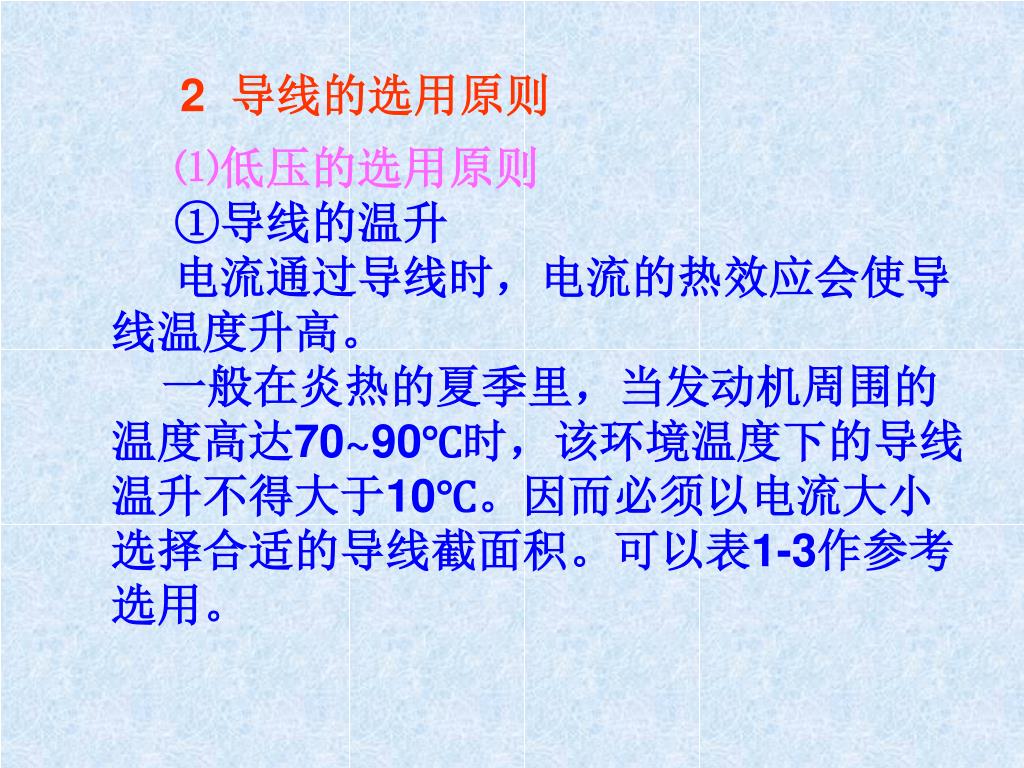

2 导线的选用原则 ⑴低压的选用原则 ①导线的温升 电流通过导线时，电流的热效应会使导线温度升高。 一般在炎热的夏季里，当发动机周围的温度高达70~90℃时，该环境温度下的导线温升不得大于10℃。因而必须以电流大小选择合适的导线截面积。可以表1-3作参考选用。

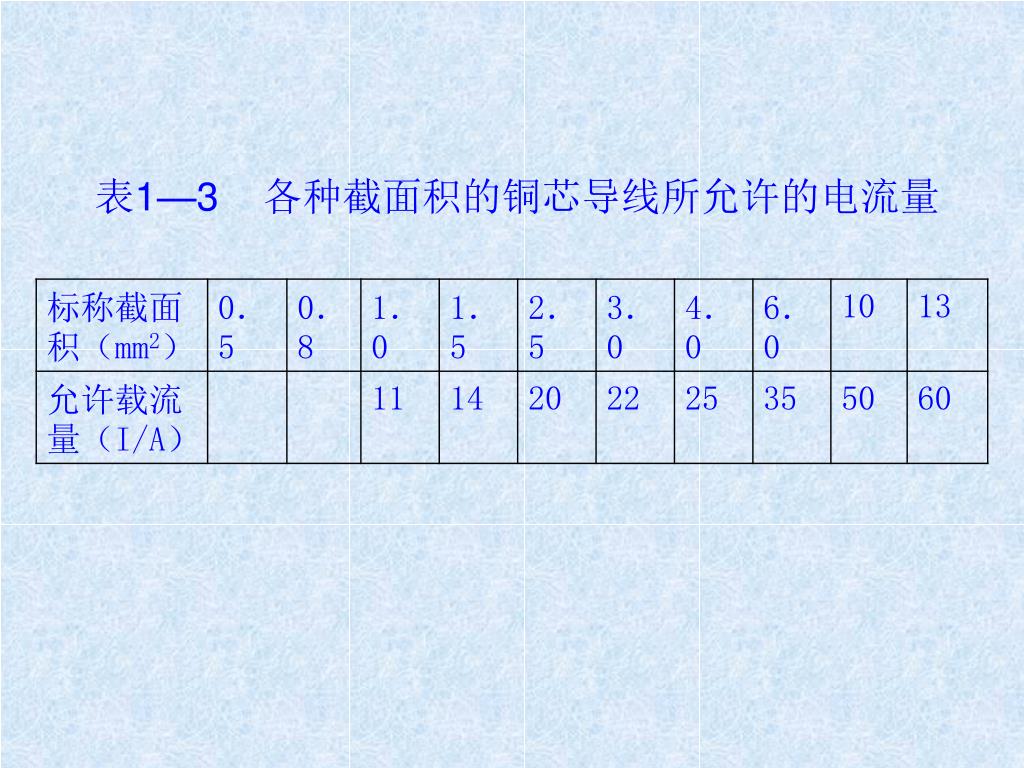

表1—3 各种截面积的铜芯导线所允许的电流量

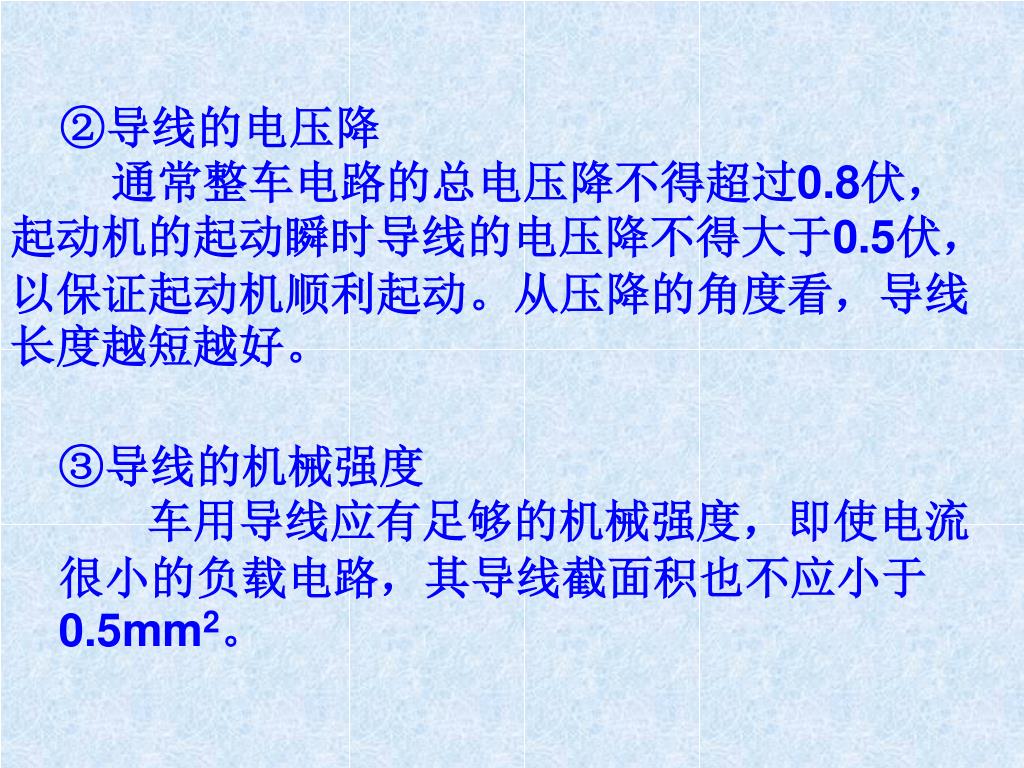

②导线的电压降 通常整车电路的总电压降不得超过0.8伏，起动机的起动瞬时导线的电压降不得大于0.5伏，以保证起动机顺利起动。从压降的角度看，导线长度越短越好。 ③导线的机械强度 车用导线应有足够的机械强度，即使电流很小的负载电路，其导线截面积也不应小于0.5mm2。

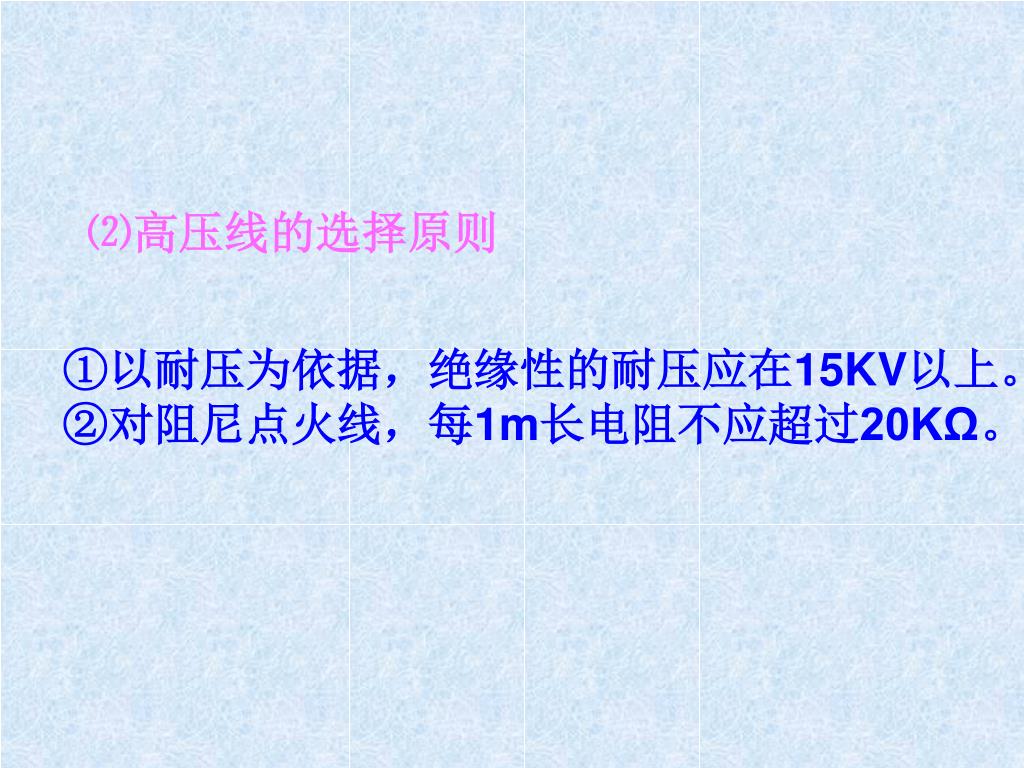

⑵高压线的选择原则 ①以耐压为依据，绝缘性的耐压应在15KV以上。 ②对阻尼点火线，每1m长电阻不应超过20KΩ。

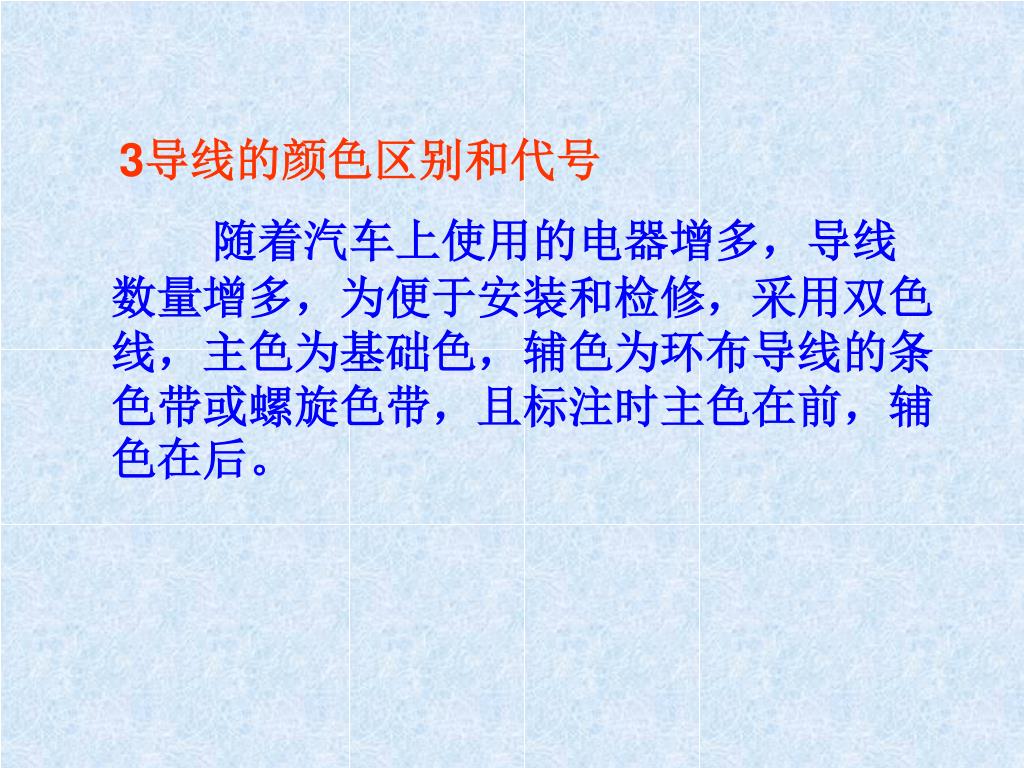

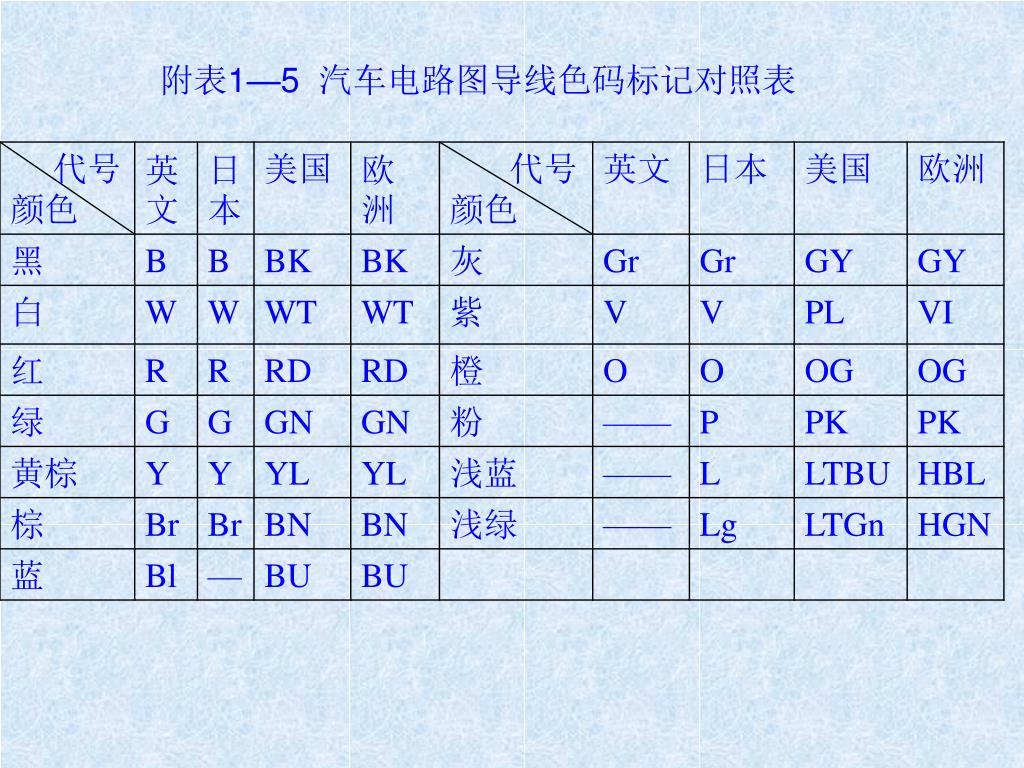

3导线的颜色区别和代号 随着汽车上使用的电器增多，导线数量增多，为便于安装和检修，采用双色线，主色为基础色，辅色为环布导线的条色带或螺旋色带，且标注时主色在前，辅色在后。

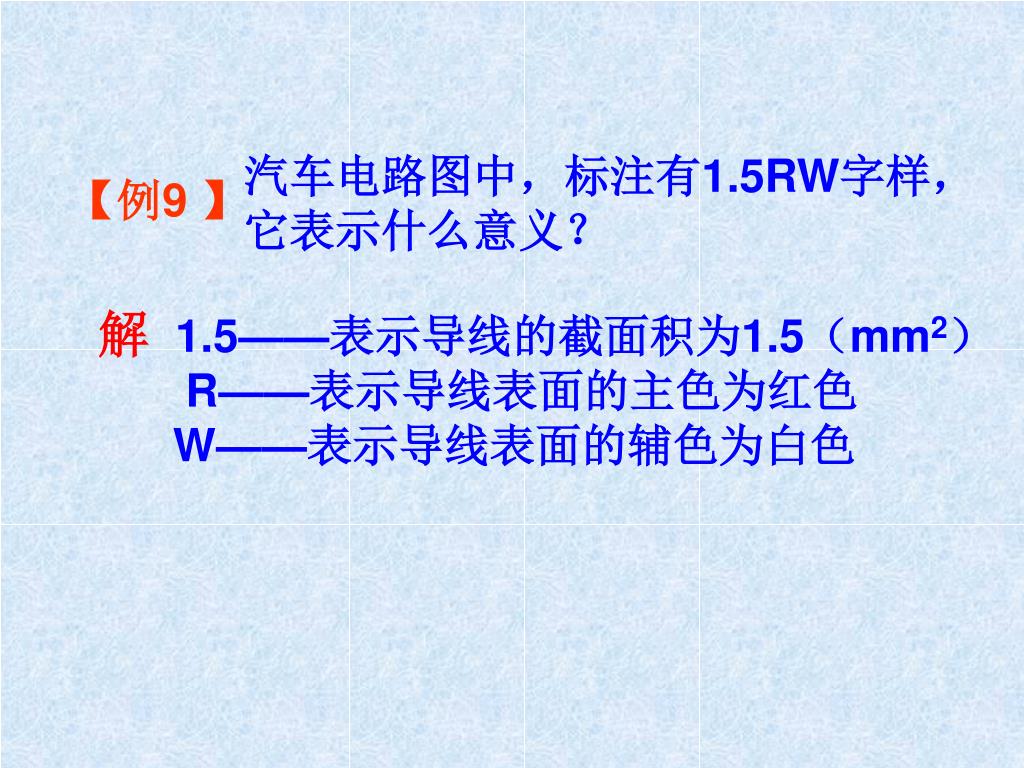

汽车电路图中，标注有1.5RW字样，它表示什么意义？汽车电路图中，标注有1.5RW字样，它表示什么意义？ 【例9 】 解1.5——表示导线的截面积为1.5（mm2） R——表示导线表面的主色为红色 W——表示导线表面的辅色为白色

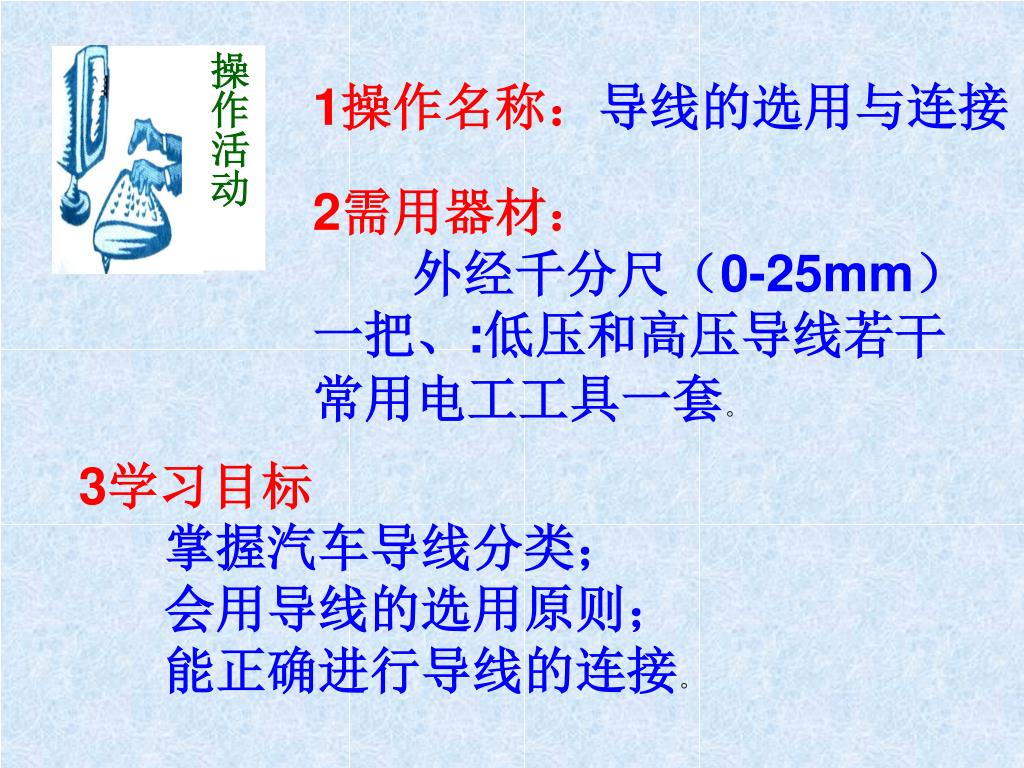

操作活动 1操作名称：导线的选用与连接 2需用器材： 外经千分尺（0-25mm）一把、:低压和高压导线若干常用电工工具一套。 3学习目标 掌握汽车导线分类； 会用导线的选用原则； 能正确进行导线的连接。

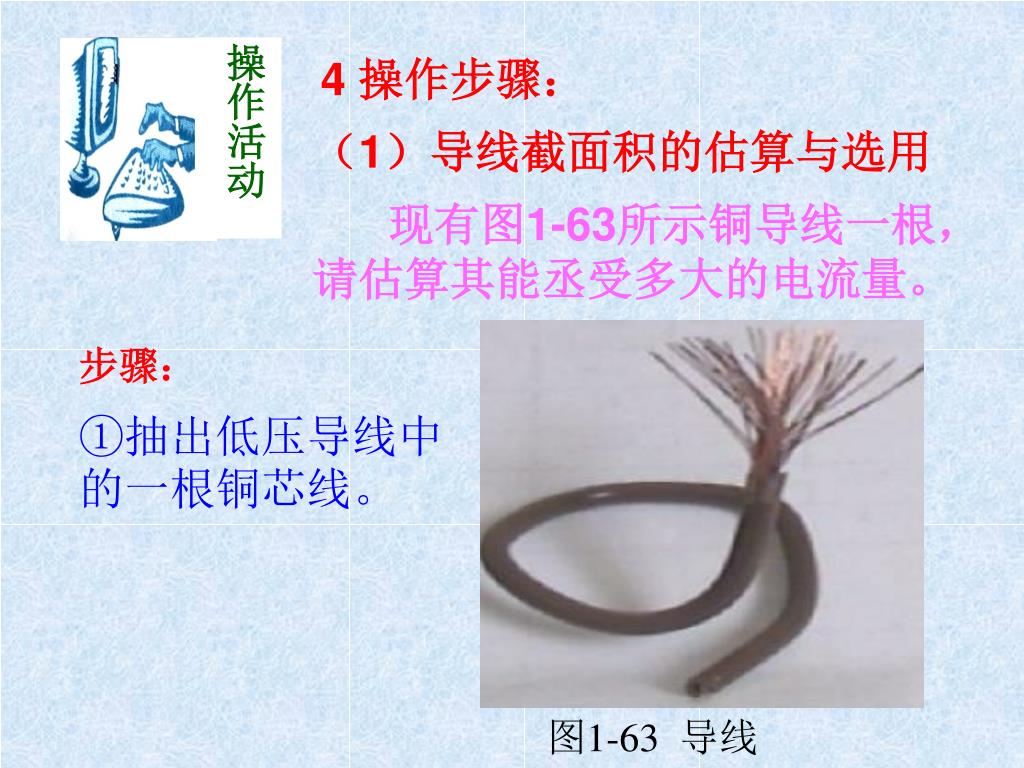

操作活动 图1-63 导线 4 操作步骤： （1）导线截面积的估算与选用 现有图1-63所示铜导线一根，请估算其能丞受多大的电流量。 步骤： ①抽出低压导线中的一根铜芯线。

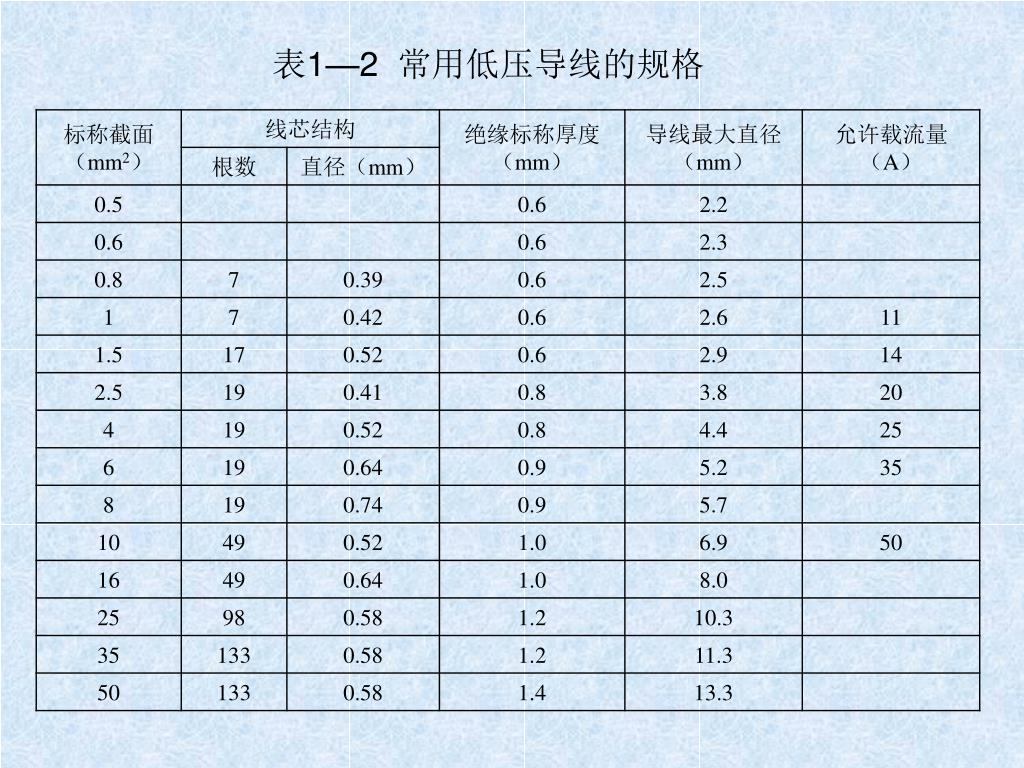

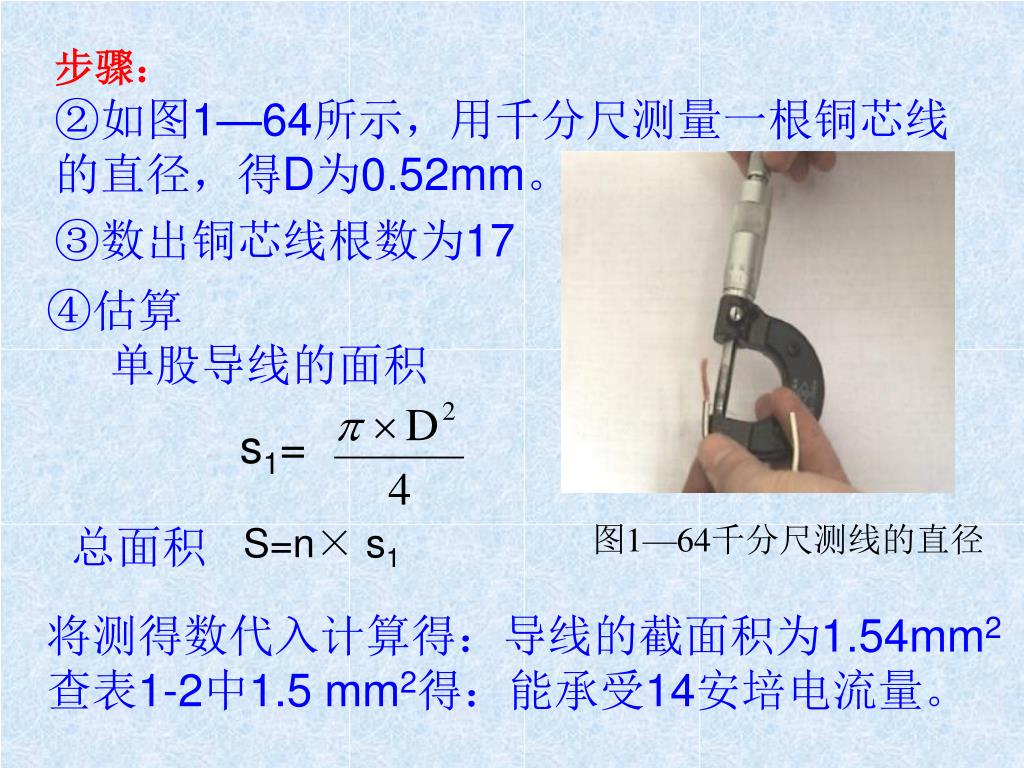

④估算 单股导线的面积 总面积 S=n× s1 s1= 图1—64千分尺测线的直径 步骤： ②如图1—64所示，用千分尺测量一根铜芯线的直径，得D为0.52mm。 ③数出铜芯线根数为17 将测得数代入计算得：导线的截面积为1.54mm2 查表1-2中1.5 mm2得：能承受14安培电流量。

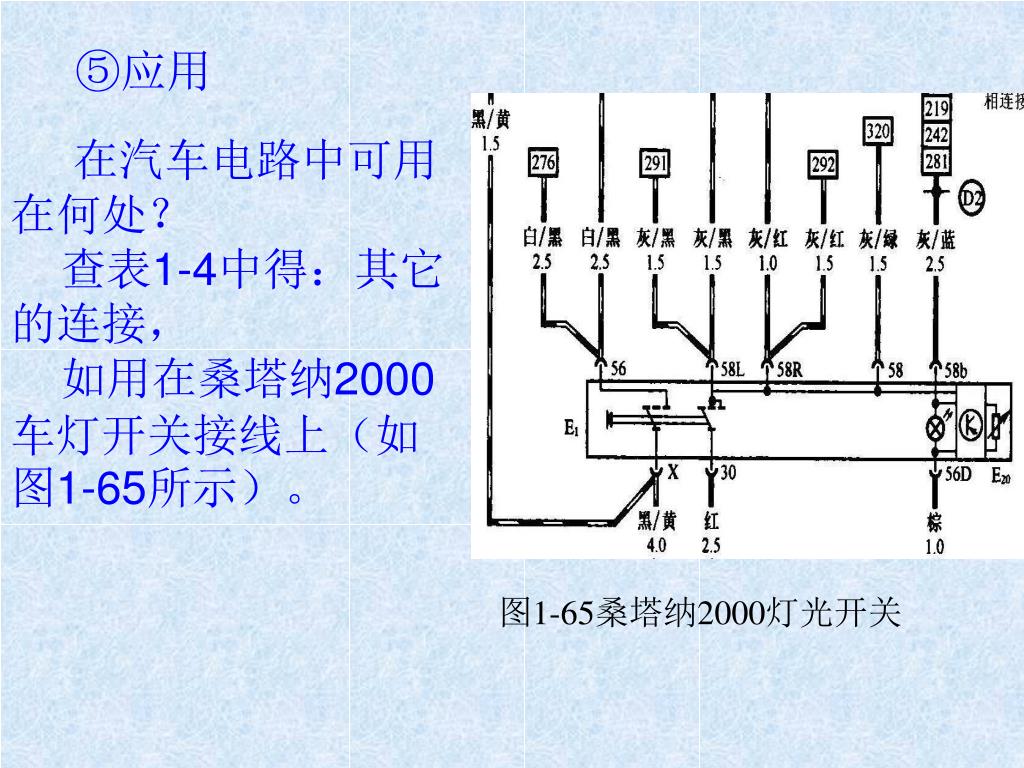

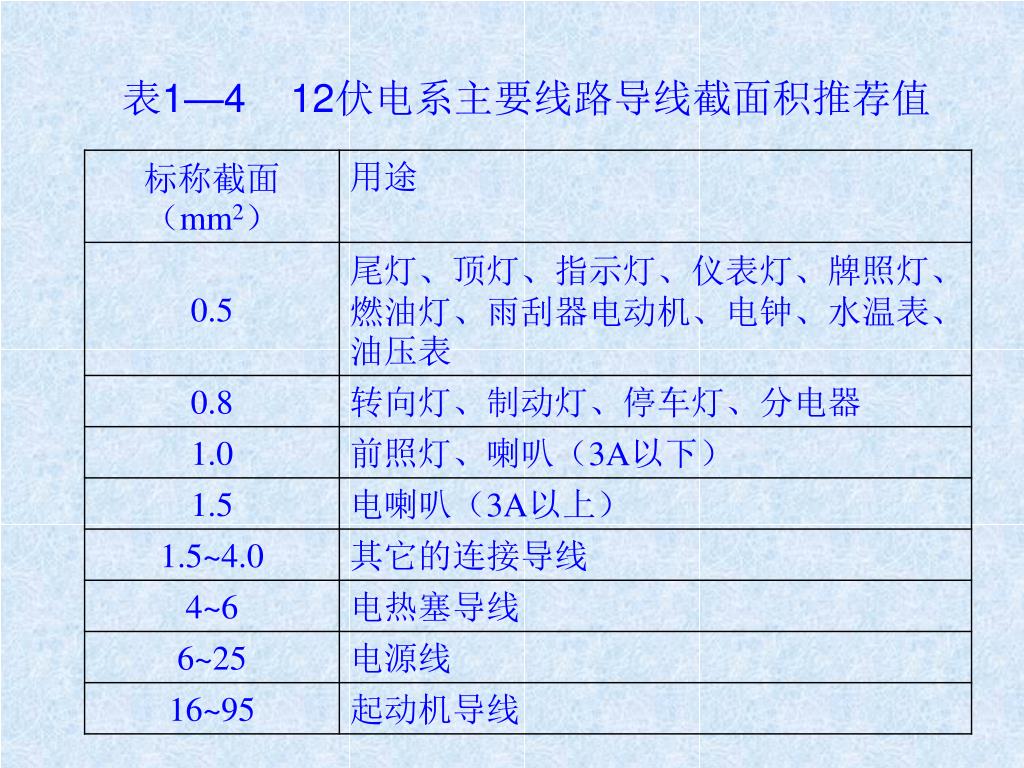

图1-65桑塔纳2000灯光开关 ⑤应用 在汽车电路中可用在何处？ 查表1-4中得：其它的连接， 如用在桑塔纳2000车灯开关接线上（如图1-65所示）。

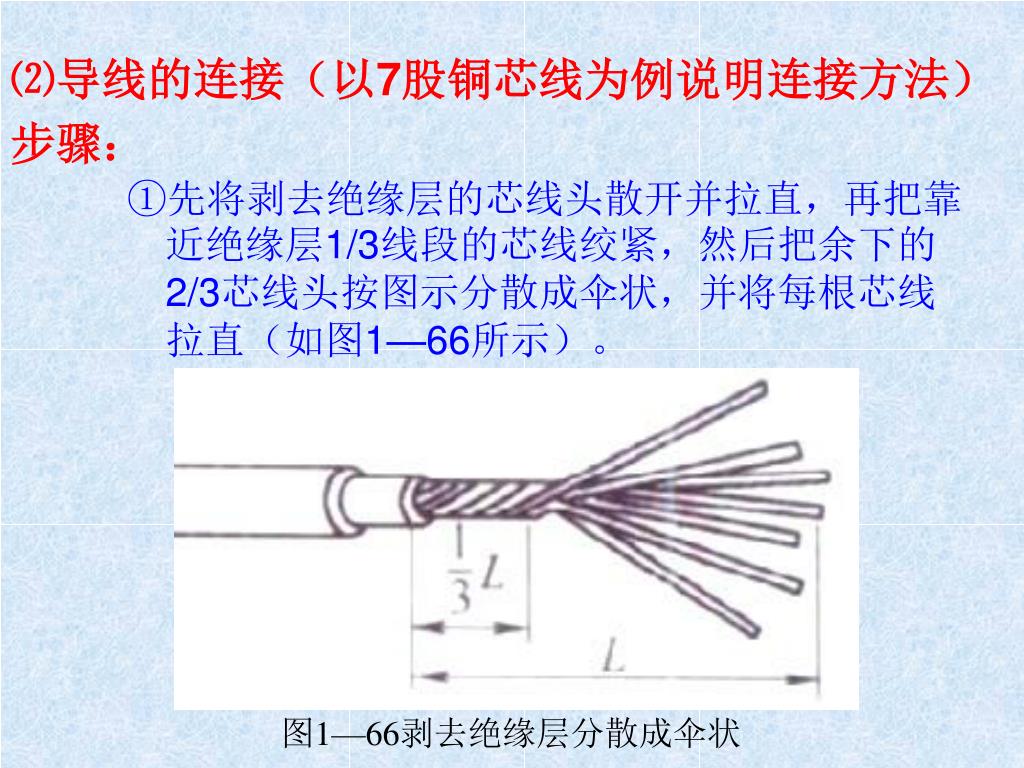

图1—66剥去绝缘层分散成伞状 ⑵导线的连接（以7股铜芯线为例说明连接方法） 步骤： ①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直（如图1—66所示）。

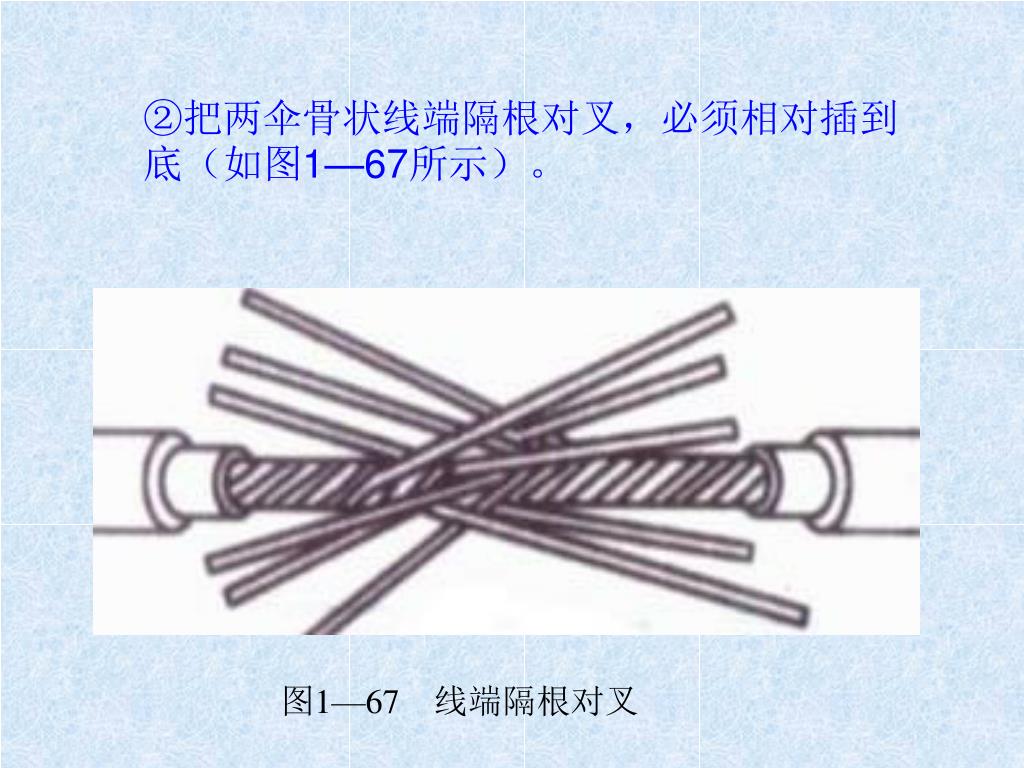

图1—67 线端隔根对叉 ②把两伞骨状线端隔根对叉，必须相对插到底（如图1—67所示）。

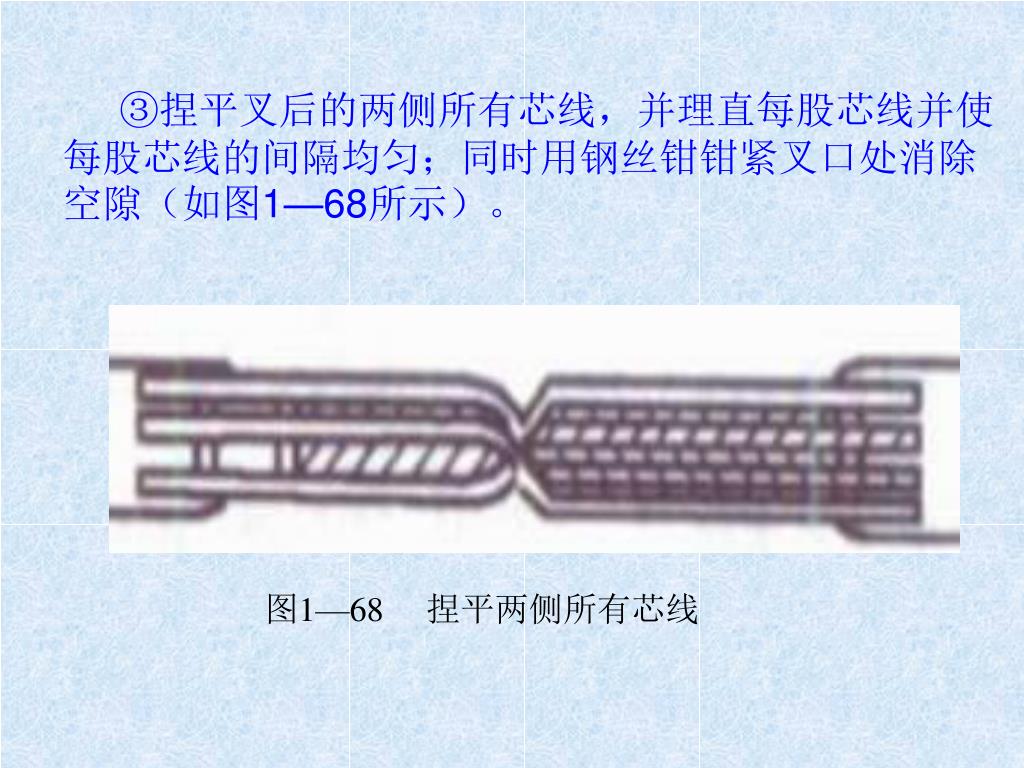

图1—68 捏平两侧所有芯线 ③捏平叉后的两侧所有芯线，并理直每股芯线并使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙（如图1—68所示）。

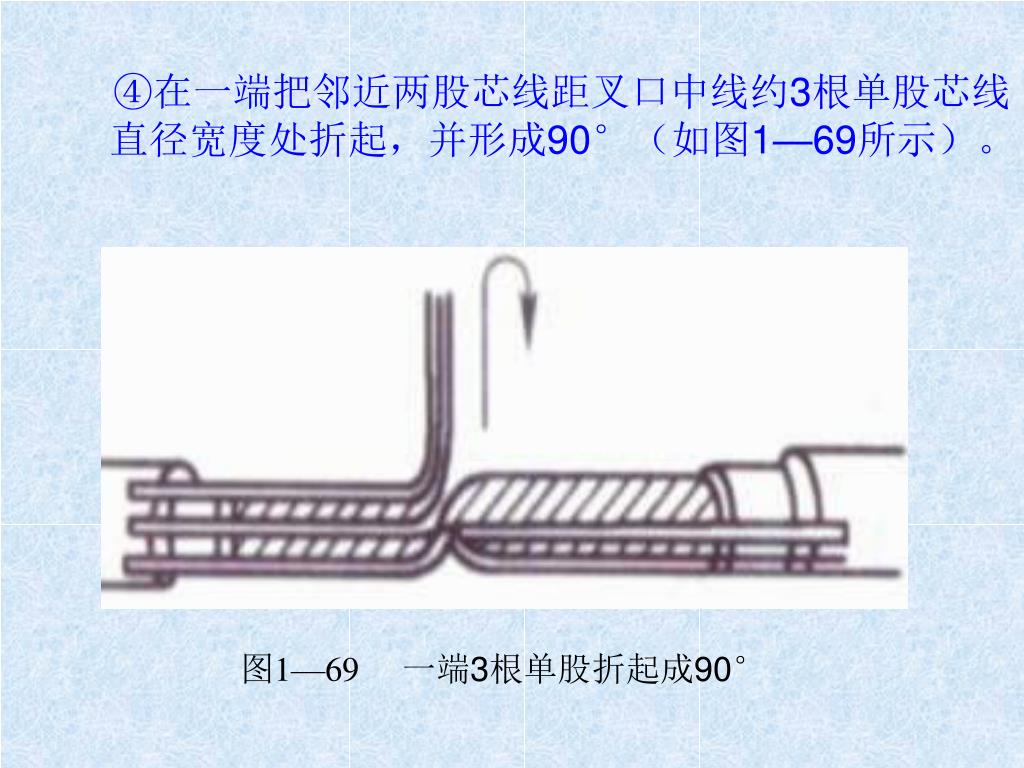

图1—69 一端3根单股折起成90° ④在一端把邻近两股芯线距叉口中线约3根单股芯线直径宽度处折起，并形成90°（如图1—69所示）。

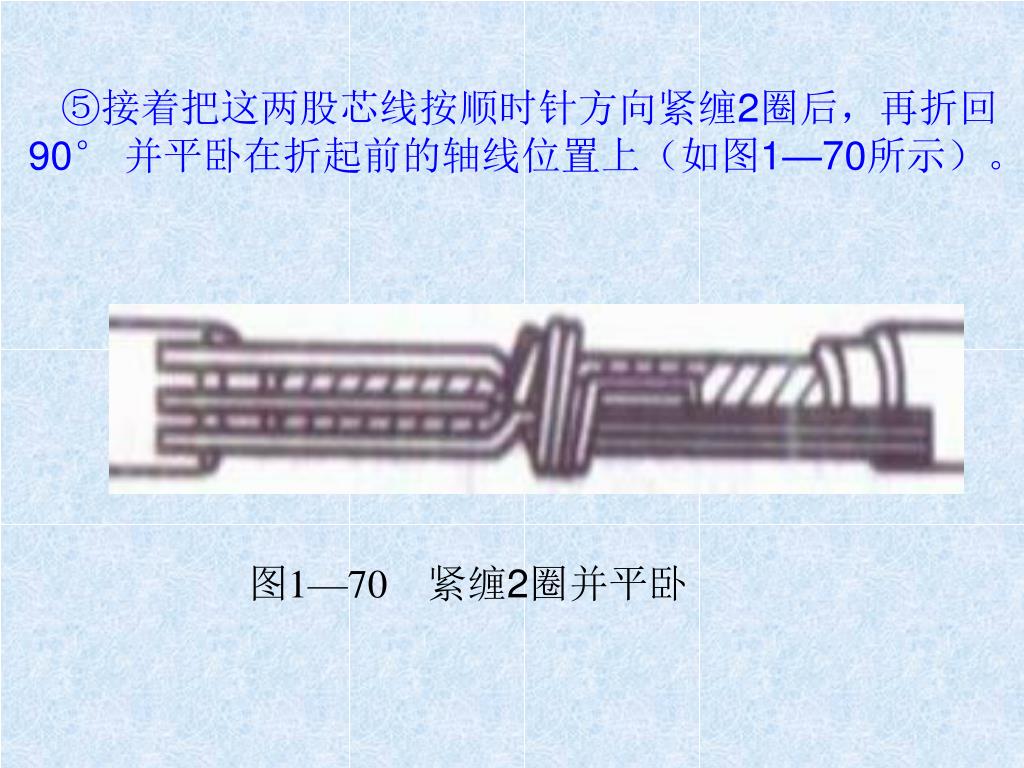

图1—70 紧缠2圈并平卧 ⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上（如图1—70所示）。

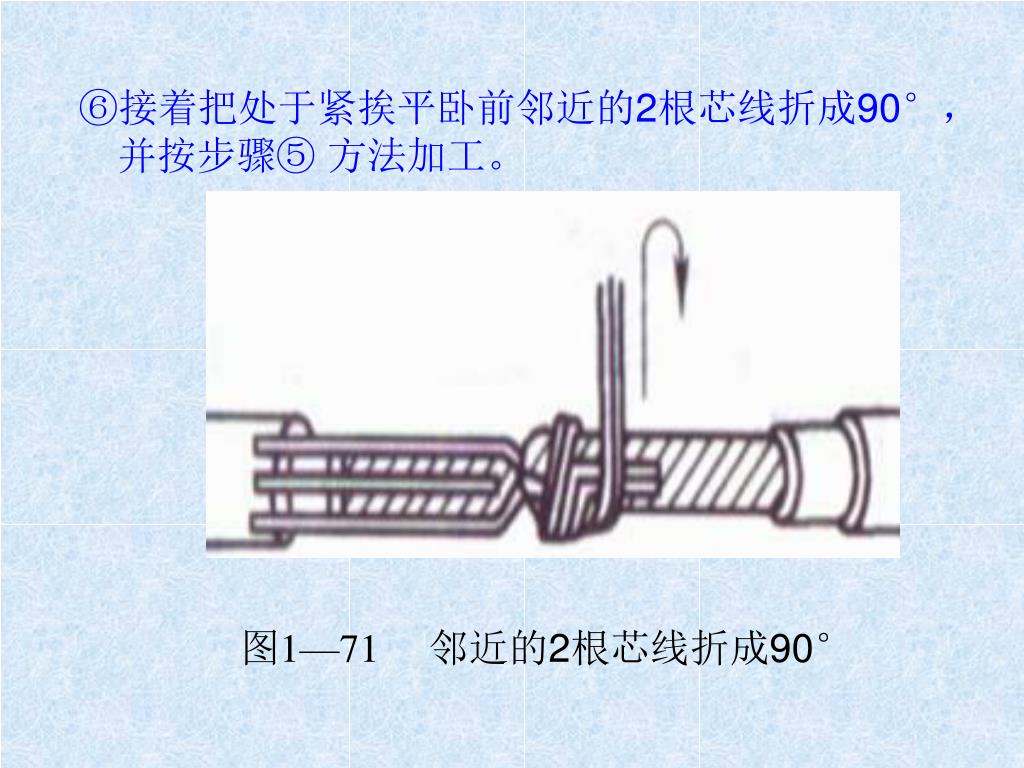

图1—71 邻近的2根芯线折成90° ⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤ 方法加工。

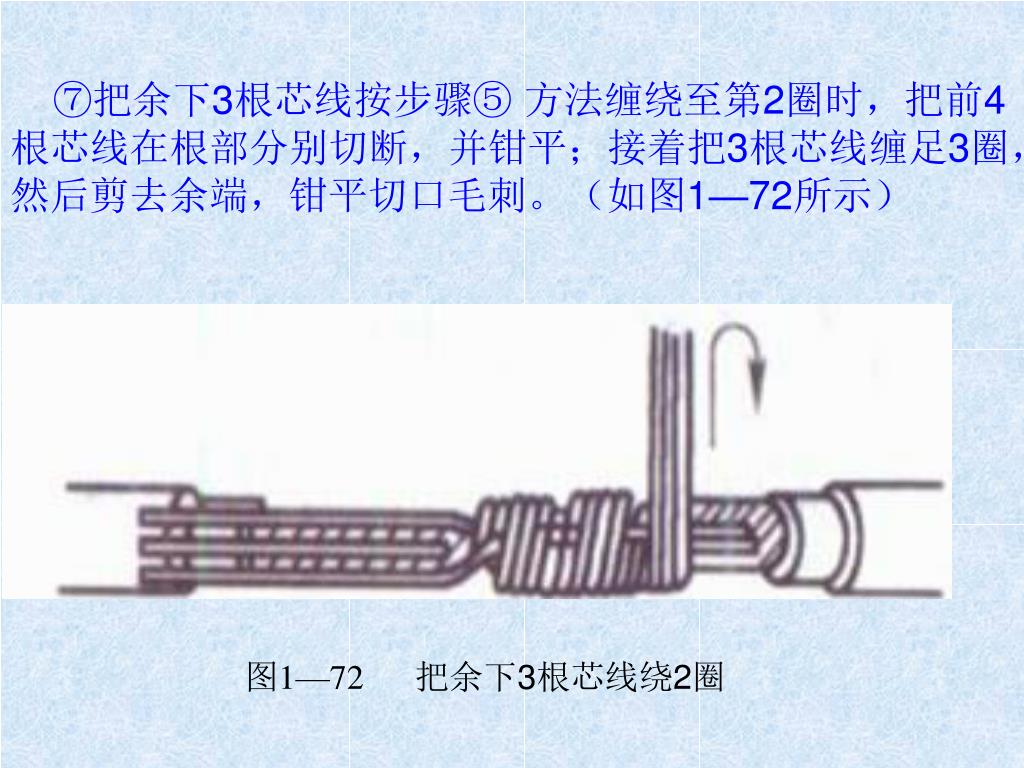

图1—72 把余下3根芯线绕2圈 ⑦把余下3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口毛刺。（如图1—72所示）

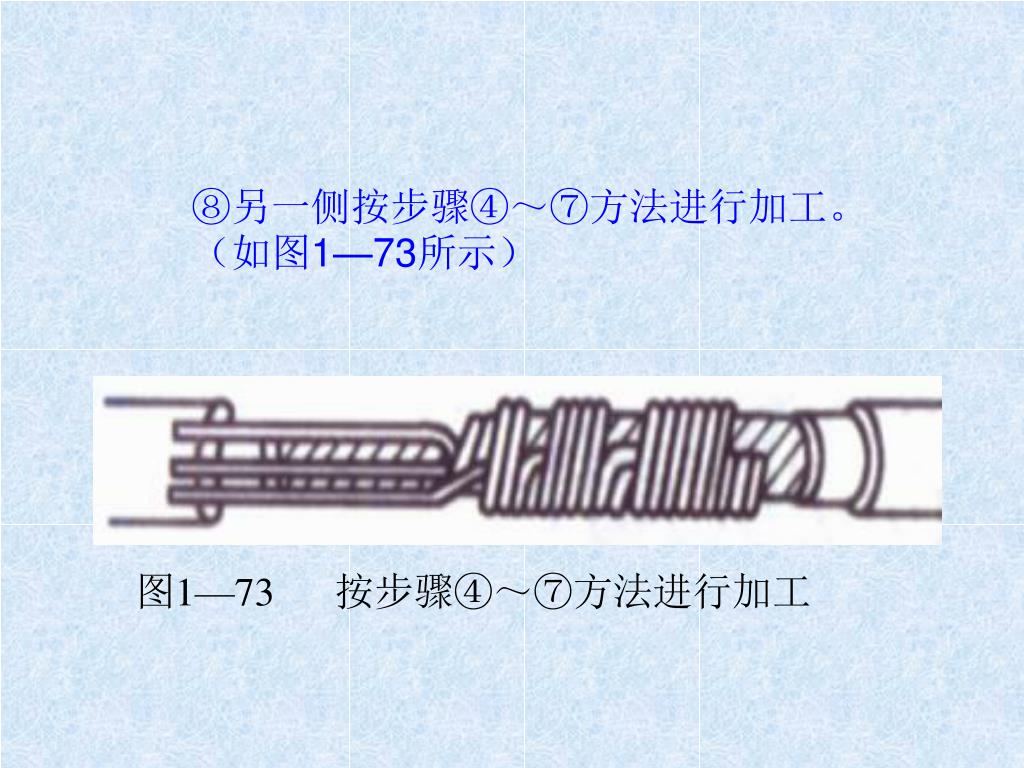

图1—73 按步骤④～⑦方法进行加工 ⑧另一侧按步骤④～⑦方法进行加工。（如图1—73所示）

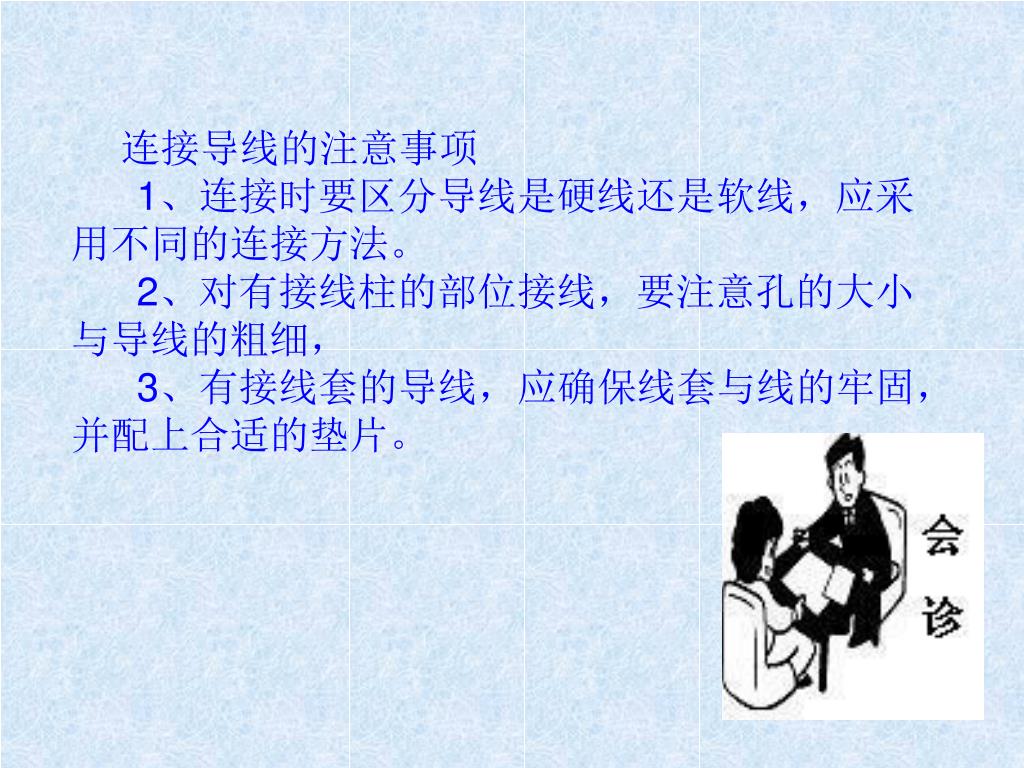

连接导线的注意事项 1、连接时要区分导线是硬线还是软线，应采用不同的连接方法。 2、对有接线柱的部位接线，要注意孔的大小与导线的粗细， 3、有接线套的导线，应确保线套与线的牢固，并配上合适的垫片。

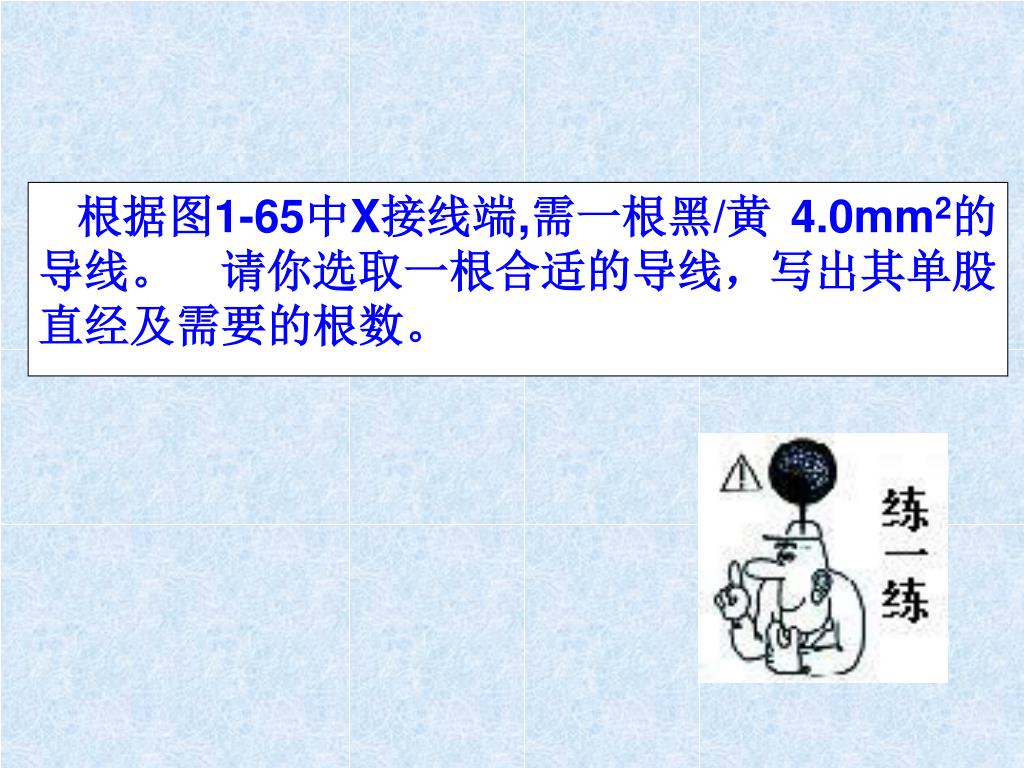

根据图1-65中X接线端,需一根黑/黄 4.0mm2的导线。 请你选取一根合适的导线，写出其单股直经及需要的根数。
参考附件：单股铜导线的连接方法及考核要求：演示参考附件：单股铜导线的连接方法及考核要求：演示 注：本材料引自《职业技能鉴定国家题库操作技能试题库》的配套音响辅导材料
