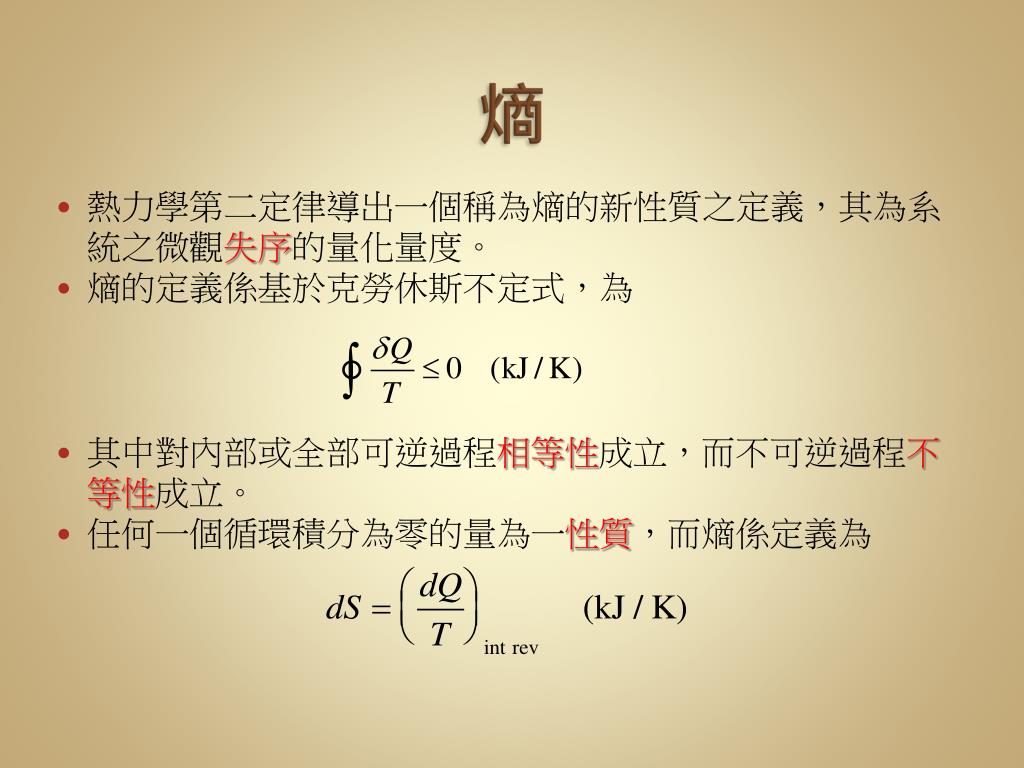

熱力學第二定律導出一個稱為熵的新性質之定義,其為系統之微觀 失序 的量化量度。 熵的定義係基於克勞休斯不定式,為 其中對內部或全部可逆過程 相等性 成立,而不可逆過程 不等性 成立。

熵. 熵. 熱力學第二定律導出一個稱為熵的新性質之定義,其為系統之微觀 失序 的量化量度。 熵的定義係基於克勞休斯不定式,為 其中對內部或全部可逆過程 相等性 成立,而不可逆過程 不等性 成立。 任何一個循環積分為零的量為一 性質 ,而熵係定義為. 熵. 將一活塞氣缸 系統 (system) ,作為一可逆循環裝置 (device) 的熱槽,當裝置以熱機運作時,由熱貯 T R 傳入熱  Q R , 系統邊界傳入熱  Q 、產生功  W sys , 則合併系統的能量平衡為: W rev + W sys = W C = Q R – dE C

Download Presentation

熱力學第二定律導出一個稱為熵的新性質之定義,其為系統之微觀 失序 的量化量度。 熵的定義係基於克勞休斯不定式,為 其中對內部或全部可逆過程 相等性 成立,而不可逆過程 不等性 成立。

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. • 熱力學第二定律導出一個稱為熵的新性質之定義,其為系統之微觀失序的量化量度。 • 熵的定義係基於克勞休斯不定式,為 • 其中對內部或全部可逆過程相等性成立,而不可逆過程不等性成立。 • 任何一個循環積分為零的量為一性質,而熵係定義為

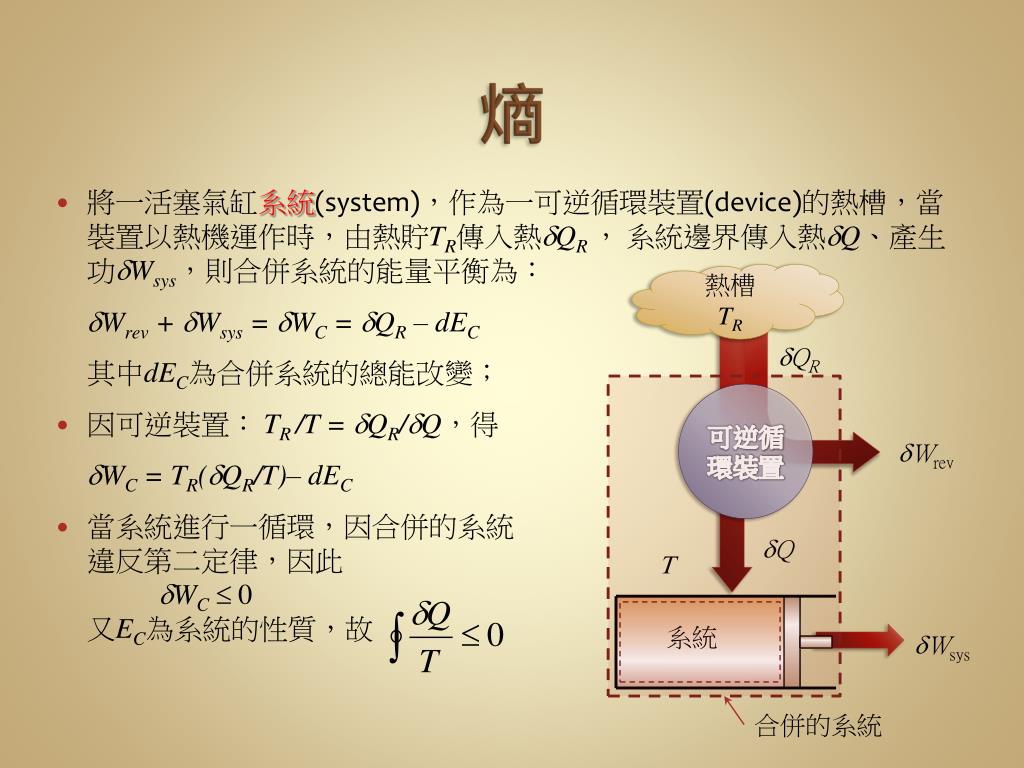

  2. • 將一活塞氣缸系統(system),作為一可逆循環裝置(device)的熱槽,當裝置以熱機運作時,由熱貯TR傳入熱QR ,系統邊界傳入熱Q、產生功Wsys,則合併系統的能量平衡為: Wrev + Wsys = WC = QR – dEC 其中dEC為合併系統的總能改變; • 因可逆裝置:TR /T = QR/Q,得 WC = TR(QR/T)– dEC • 當系統進行一循環,因合併的系統違反第二定律,因此WC 0又EC為系統的性質,故 熱槽 TR dQR 可逆循環裝置 dWrev dQ T 系統 dWsys 合併的系統

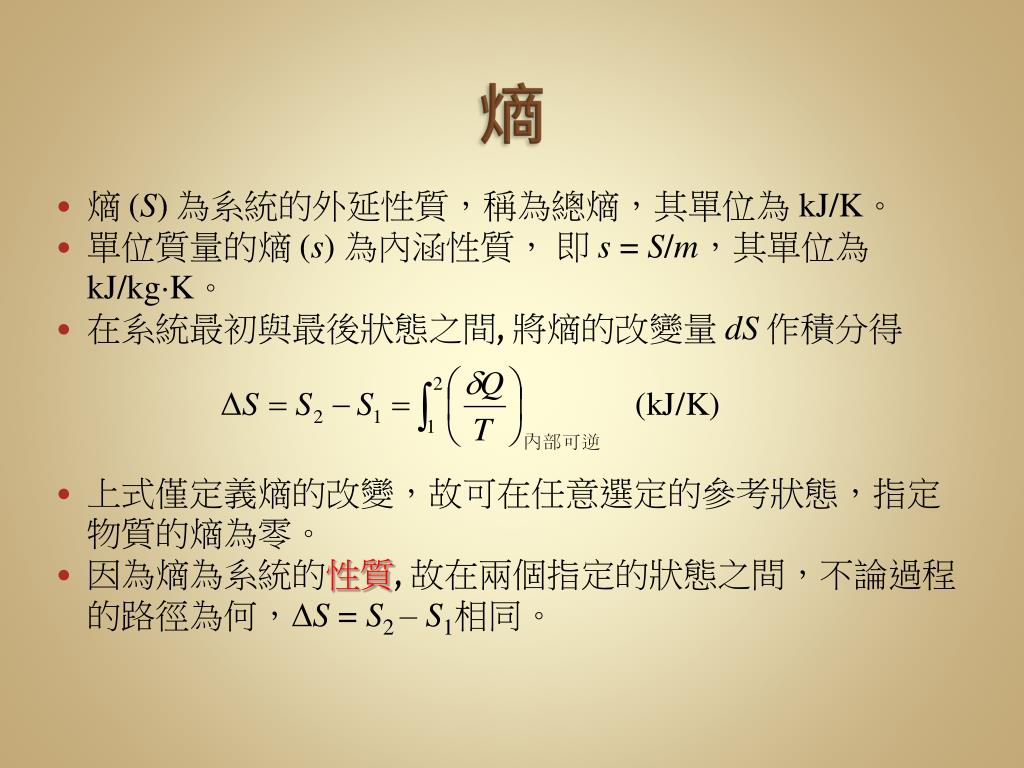

  3. • 熵 (S)為系統的外延性質,稱為總熵,其單位為 kJ/K。 • 單位質量的熵 (s) 為內涵性質,即 s = S/m,其單位為 kJ/kgK。 • 在系統最初與最後狀態之間, 將熵的改變量 dS作積分得 • 上式僅定義熵的改變,故可在任意選定的參考狀態,指定物質的熵為零。 • 因為熵為系統的性質, 故在兩個指定的狀態之間,不論過程的路徑為何,S = S2 – S1相同。

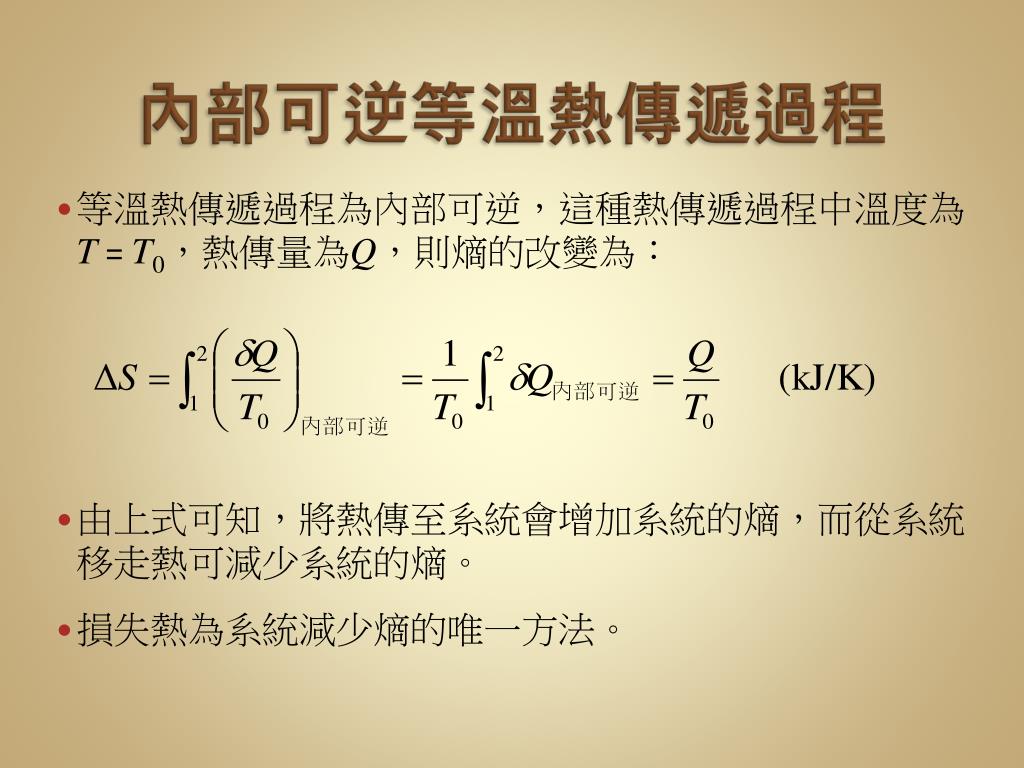

  4. 內部可逆等溫熱傳遞過程 • 等溫熱傳遞過程為內部可逆,這種熱傳遞過程中溫度為T = T0,熱傳量為Q,則熵的改變為: • 由上式可知,將熱傳至系統會增加系統的熵,而從系統移走熱可減少系統的熵。 • 損失熱為系統減少熵的唯一方法。

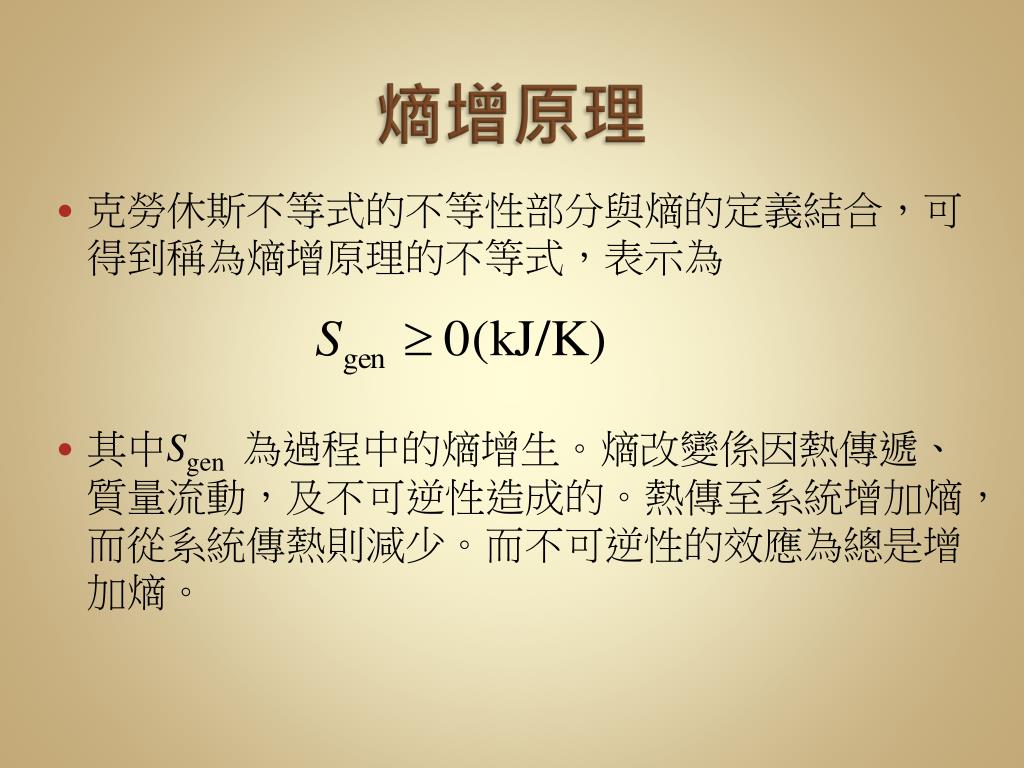

  5. 熵增原理 • 克勞休斯不等式的不等性部分與熵的定義結合,可得到稱為熵增原理的不等式,表示為 • 其中Sgen 為過程中的熵增生。熵改變係因熱傳遞、質量流動,及不可逆性造成的。熱傳至系統增加熵,而從系統傳熱則減少。而不可逆性的效應為總是增加熵。

  6. 熵增原理 過程 1-2(可逆或不可逆) 2 • 考慮由兩個過程構成的循環:任意的 (可逆或不可逆的) 過程1-2內部可逆的過程2-1由 Clausius 不等式: 其中 內部可逆過程 2-1 的 Q/T積分為熵改變 S1 – S2 • 令S = S2 – S1, 得 • 若1-2為可逆過程,等號成立,若1-2為不可逆過程, 則不等號成立。 • 令不可逆過程1-2中增加的熵為Sgen,則 • 絶熱系統中,熱傳遞Q= 0,故 S絶熱= Sgen  0。 過程 2-1(內部可逆) 1

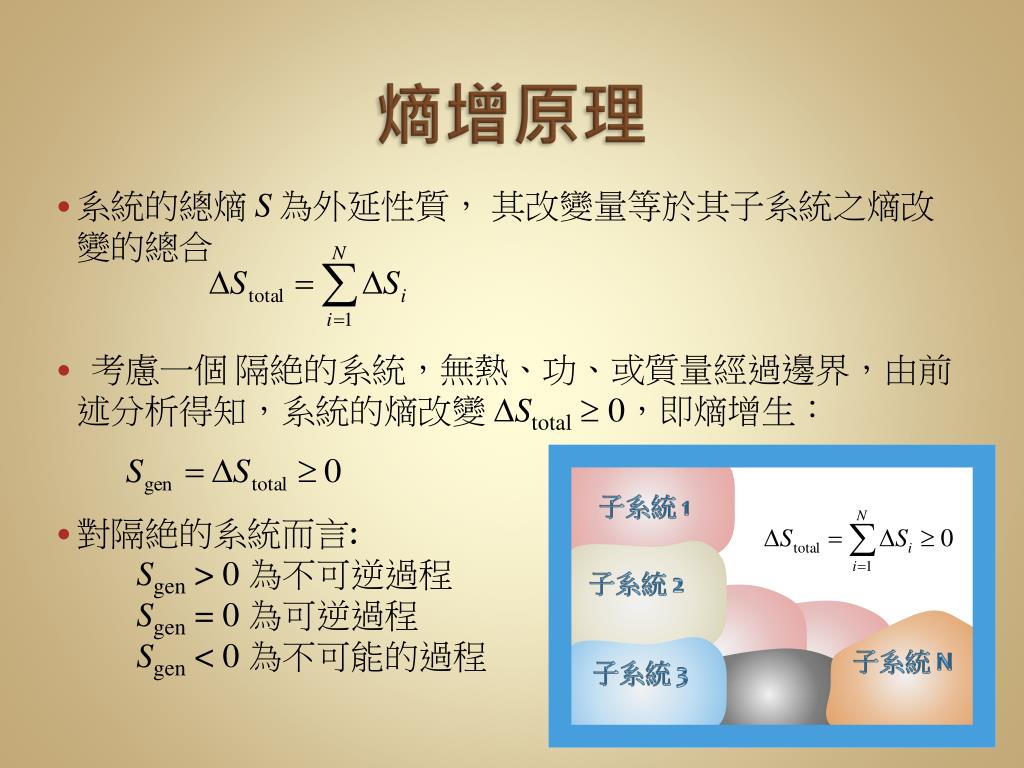

  7. 熵增原理 子系統 1 子系統 2 • 系統的總熵 S為外延性質,其改變量等於其子系統之熵改變的總合 • 考慮一個 隔絶的系統,無熱、功、或質量經過邊界,由前述分析得知,系統的熵改變 Stotal 0,即熵增生: • 對隔絶的系統而言: Sgen > 0 為不可逆過程Sgen = 0 為可逆過程Sgen < 0 為不可能的過程 子系統 N 子系統 3

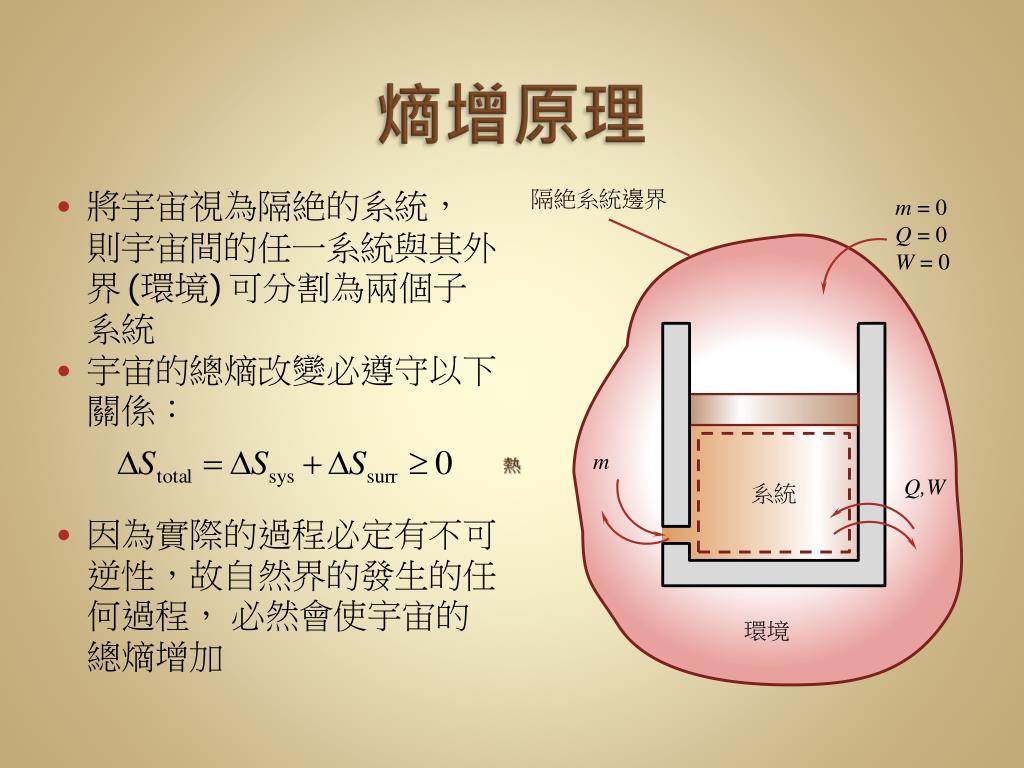

  8. 隔絶系統邊界 m = 0 Q = 0 W = 0 熵增原理 環境 • 將宇宙視為隔絶的系統,則宇宙間的任一系統與其外界 (環境) 可分割為兩個子系統 • 宇宙的總熵改變必遵守以下關係: • 因為實際的過程必定有不可逆性,故自然界的發生的任何過程,必然會使宇宙的總熵增加 系統 m Q,W 環境 熱

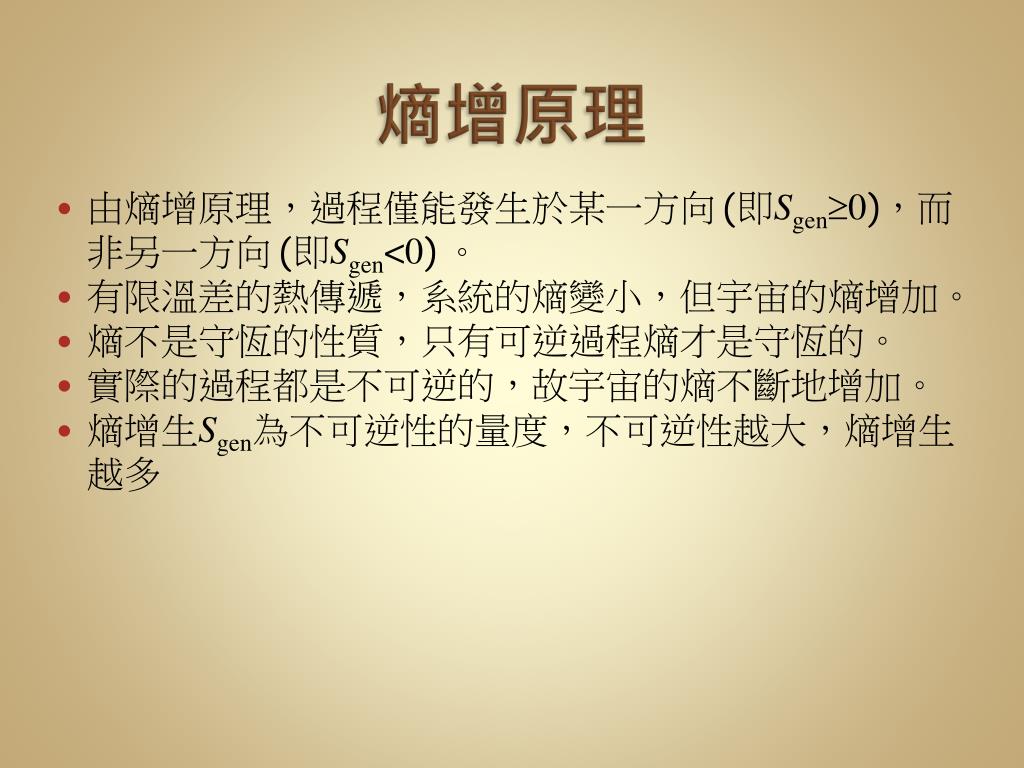

  9. 熵增原理 • 由熵增原理,過程僅能發生於某一方向 (即Sgen0),而非另一方向 (即Sgen<0) 。 • 有限溫差的熱傳遞,系統的熵變小,但宇宙的熵增加。 • 熵不是守恆的性質,只有可逆過程熵才是守恆的。 • 實際的過程都是不可逆的,故宇宙的熵不斷地增加。 • 熵增生Sgen為不可逆性的量度,不可逆性越大,熵增生越多

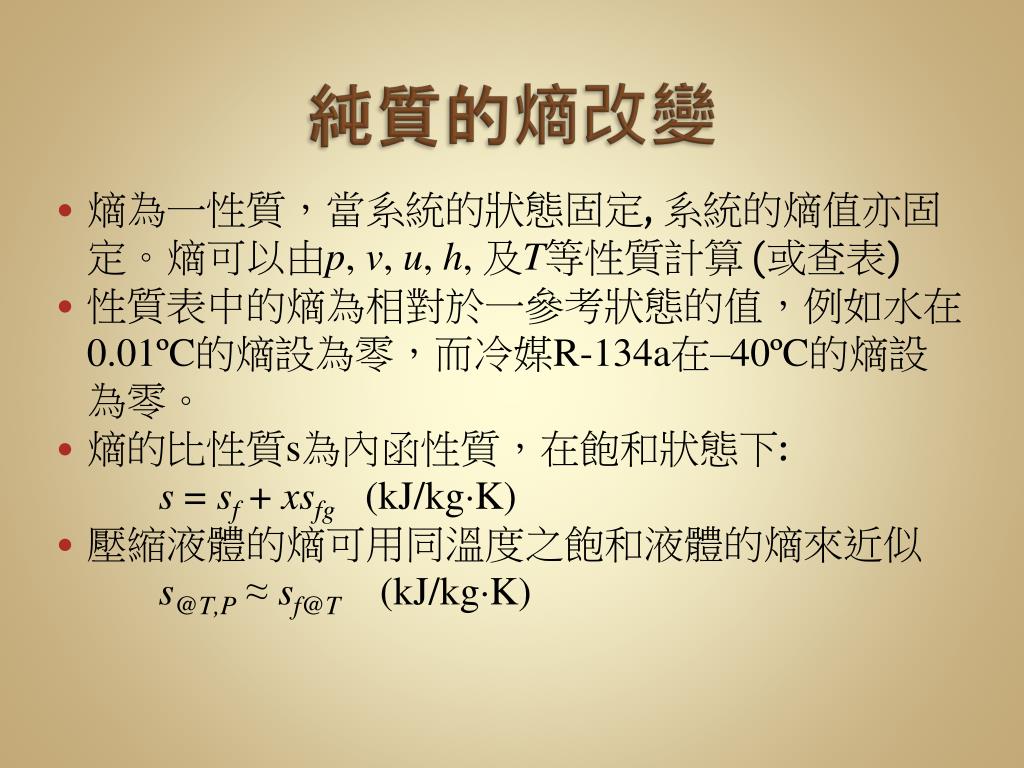

  10. 純質的熵改變 • 熵為一性質,當系統的狀態固定, 系統的熵值亦固定。熵可以由p, v, u, h, 及T等性質計算 (或查表) • 性質表中的熵為相對於一參考狀態的值,例如水在0.01ºC的熵設為零,而冷媒R-134a在–40ºC的熵設為零。 • 熵的比性質s為內函性質,在飽和狀態下: s = sf + xsfg(kJ/kgK) • 壓縮液體的熵可用同溫度之飽和液體的熵來近似 s@T,P ≈ sf@T (kJ/kgK)

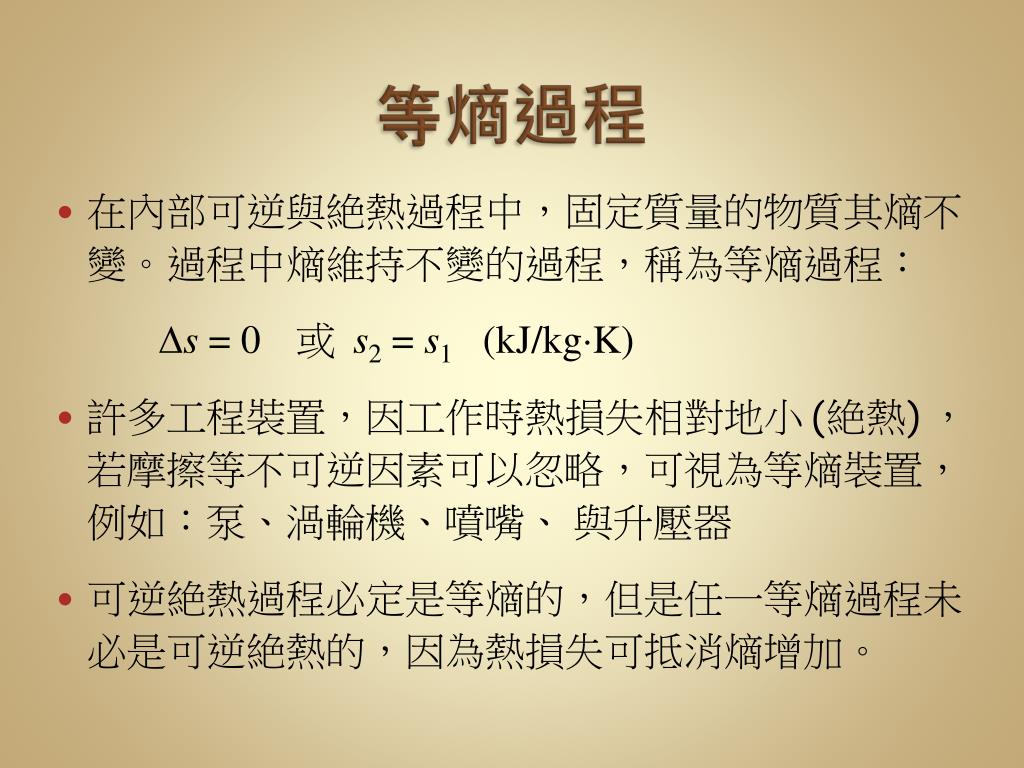

  11. 等熵過程 • 在內部可逆與絶熱過程中,固定質量的物質其熵不變。過程中熵維持不變的過程,稱為等熵過程: s = 0或 s2 = s1 (kJ/kgK) • 許多工程裝置,因工作時熱損失相對地小 (絶熱) ,若摩擦等不可逆因素可以忽略,可視為等熵裝置,例如:泵、渦輪機、噴嘴、與升壓器 • 可逆絶熱過程必定是等熵的,但是任一等熵過程未必是可逆絶熱的,因為熱損失可抵消熵增加。

  12. 具有熵的性質圖 • 考慮熵的定義:Q內部可逆 = TdS,因為熵是物質的性質,故將T對S作圖 (表A-9),可得曲線下的面積為內部可逆過程中的總熱傳遞: • 以單位質量表示: • 對於內部可逆的等溫過程: T 內部可逆過程 dA = T dS = Q S

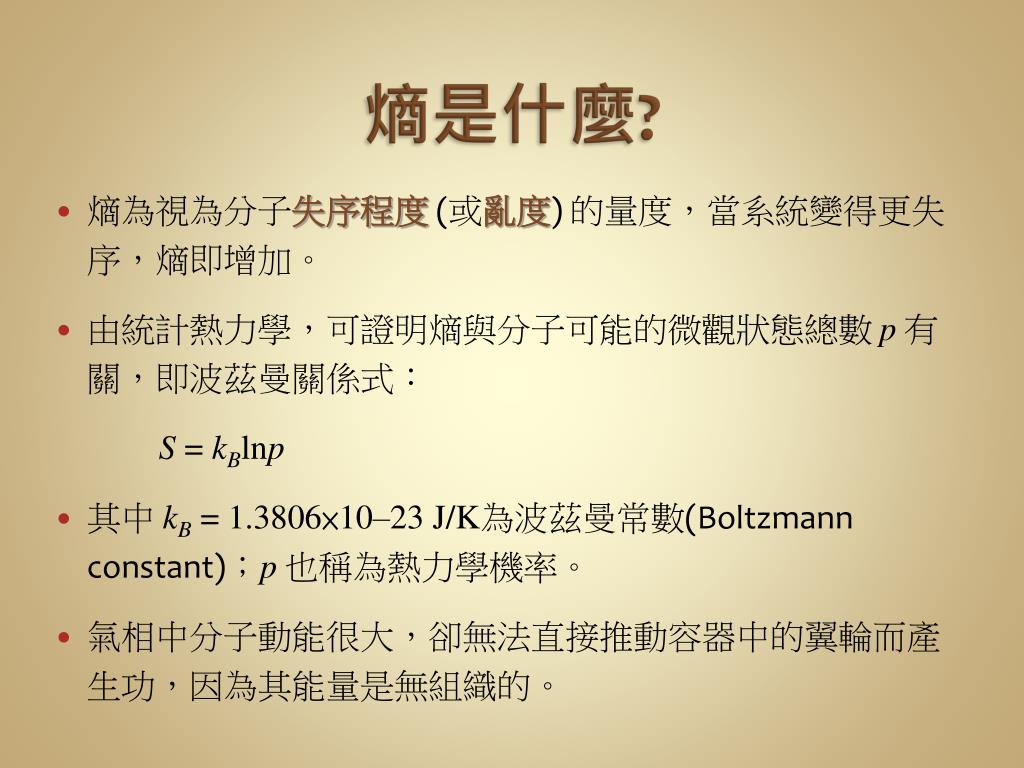

  13. 熵是什麼? • 熵為視為分子失序程度 (或亂度) 的量度,當系統變得更失序,熵即增加。 • 由統計熱力學,可證明熵與分子可能的微觀狀態總數 p有關,即波茲曼關係式: S = kBlnp • 其中 kB = 1.3806×10–23 J/K為波茲曼常數(Boltzmann constant);p也稱為熱力學機率。 • 氣相中分子動能很大,卻無法直接推動容器中的翼輪而產生功,因為其能量是無組織的。

  14. Tds關係式 • 由第一定律Q – W = dU,熵改變dS = Q/T,邊界功 W = PdV,以及焓的定義 h = u + Pv,可推得物質的 TdS關係式為 與 • 上述關係式對於可逆及不可逆過程,和密閉與開放系統均有效。 • 由Tds關係式計算S時,需知道du或dh與溫度的關係,以及物質的狀態方程式,例如理想氣體 du = CvdT,dh = CPdT,狀態方程式為Pv = RT

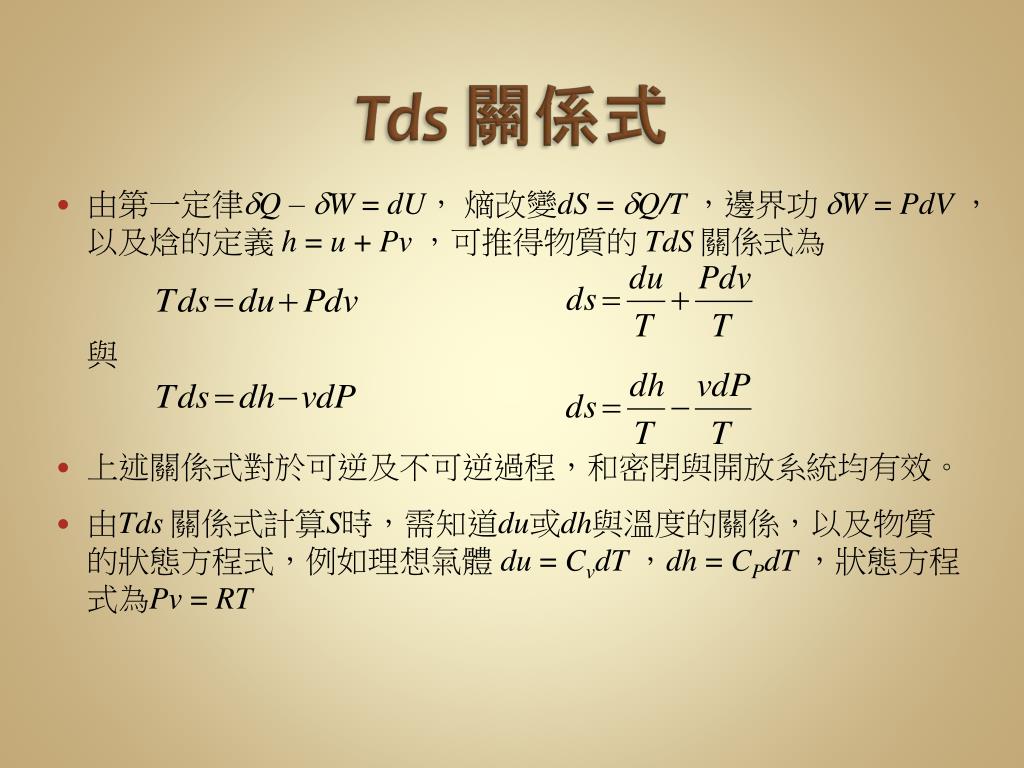

  15. 液體與固體的熵改變 • 當液體與固體可被,近似為不可壓縮的物質 (即dv ≈ 0) 時,CP= Cv = C,熵改變為: • 以平均比熱Cav近似,熵改變為: • 等熵過程:s2 – s1 = 0,因此T2 = T1,故等熵過程中,不可壓縮物質的等熵過程必為等溫過程

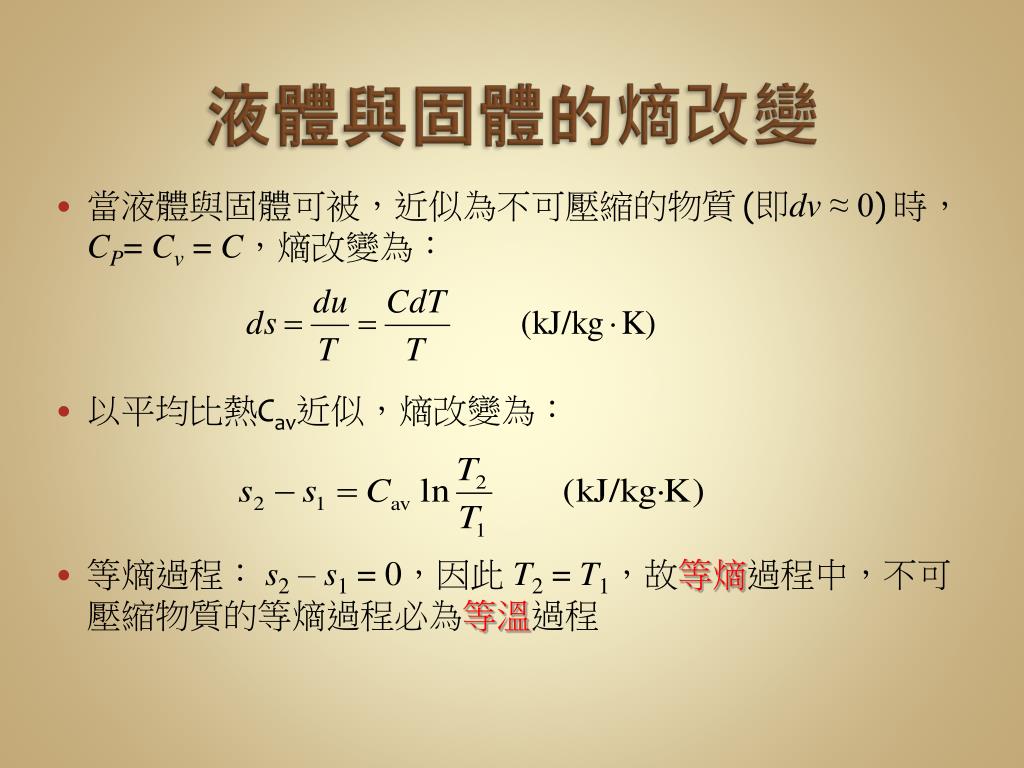

  16. 理想氣體的熵改變 • 由ds = du/T +Pdv/T,取du = CvdT 且 P = RT/v ,得理想氣體的熵改變為 • 又由ds = dh/T – vdP/T ,取dh = CPdT 且 v = RT/P ,得理想氣體的熵改變為 • 單原子氣體之比熱 CP及 Cv為定值,與溫度無關 • 一般氣體之比熱為溫度T的函數:CP(T)及 Cv(T)

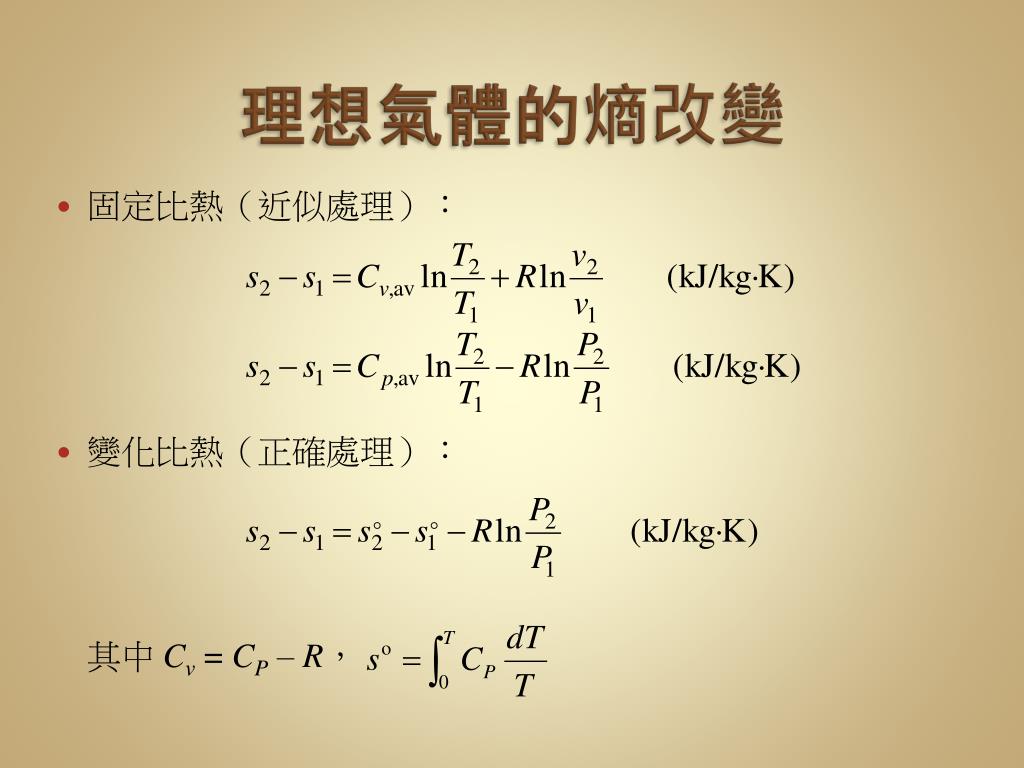

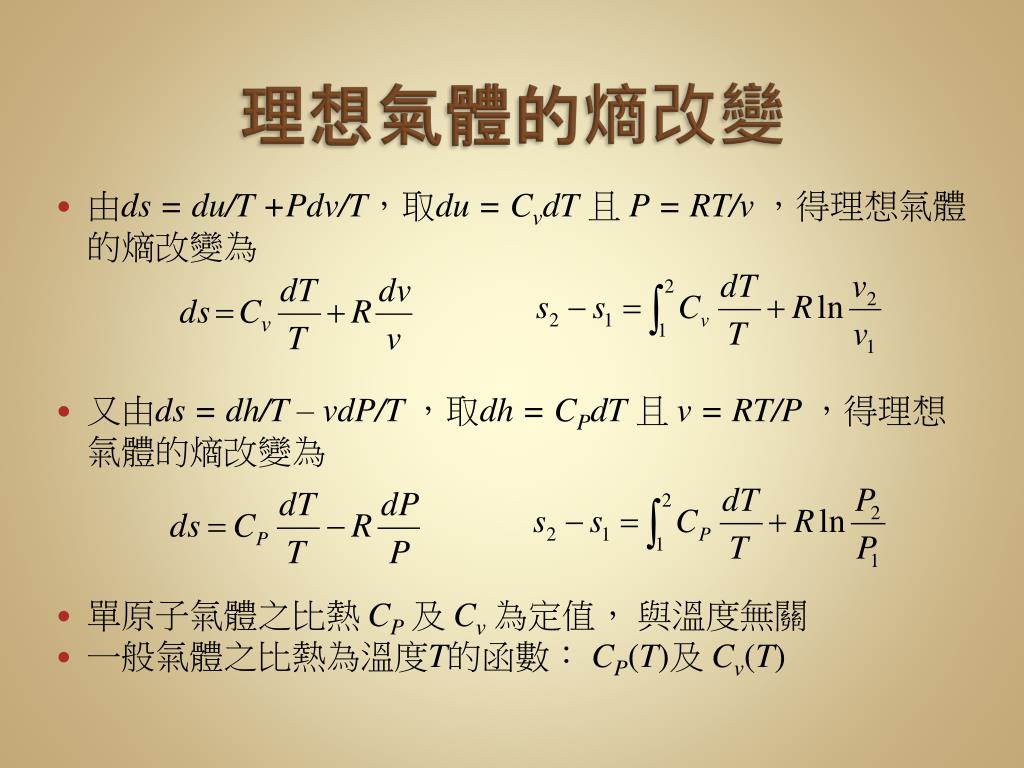

  17. 理想氣體的熵改變 • 固定比熱(近似處理): • 變化比熱(正確處理): 其中Cv = CP – R,

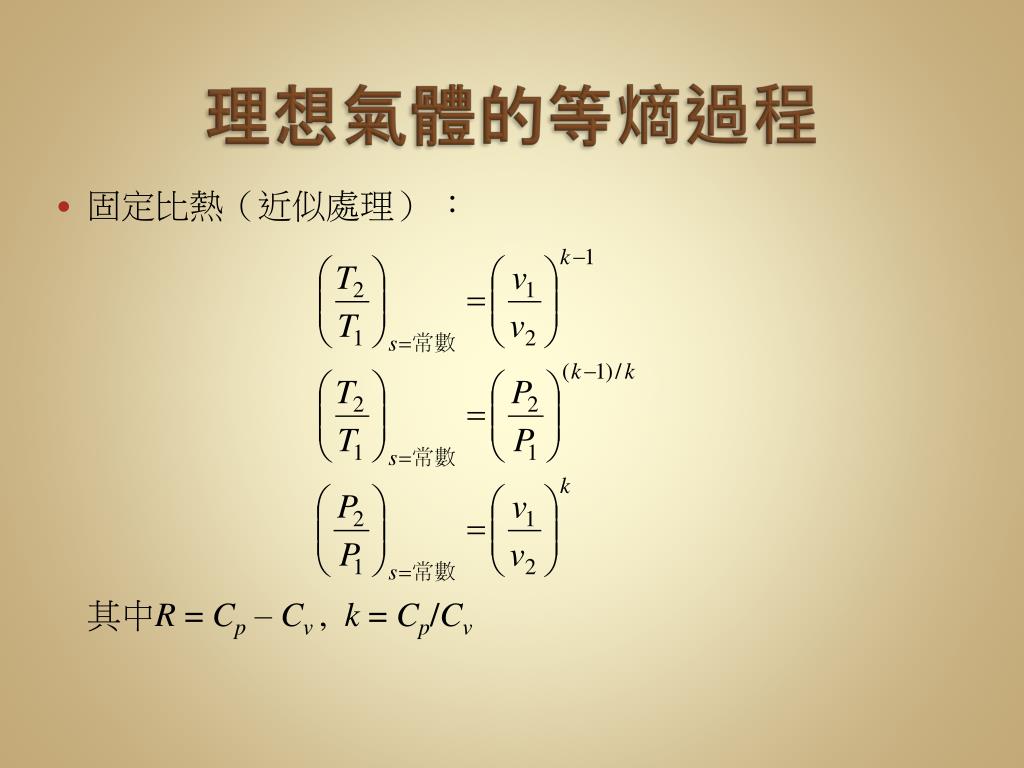

  18. 理想氣體的等熵過程 • 固定比熱(近似處理) : 其中R = Cp – Cv , k = Cp/Cv

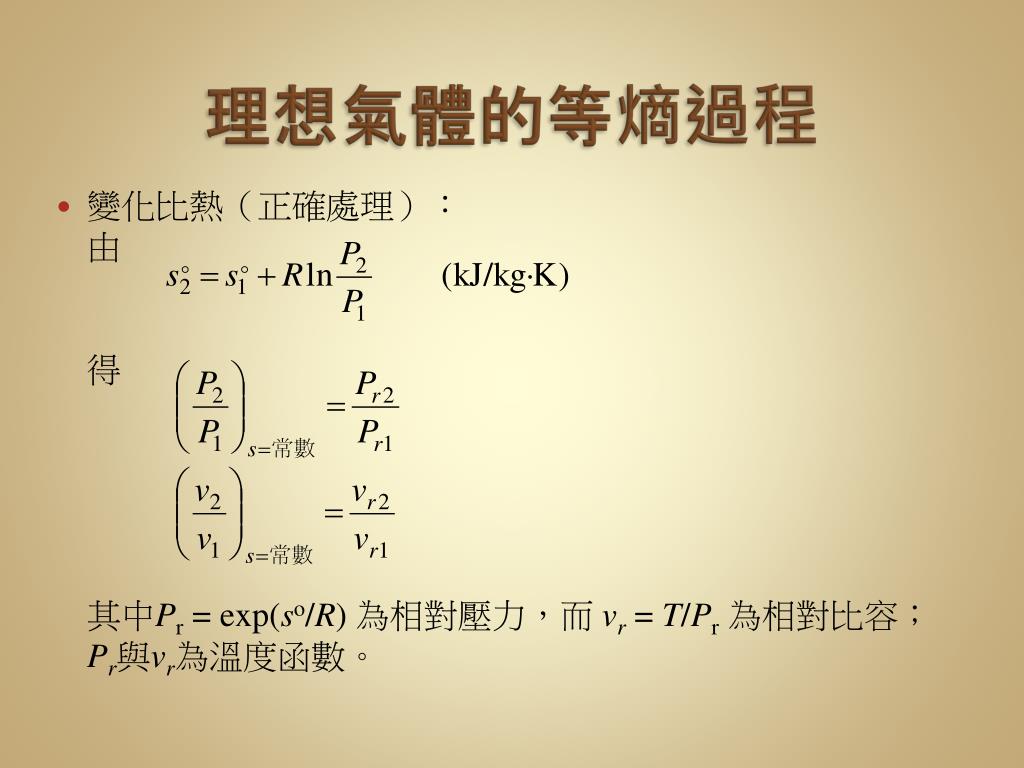

  19. 理想氣體的等熵過程 • 變化比熱(正確處理): 由 得 其中Pr = exp(so/R) 為相對壓力,而 vr = T/Pr為相對比容;Pr與vr為溫度函數。

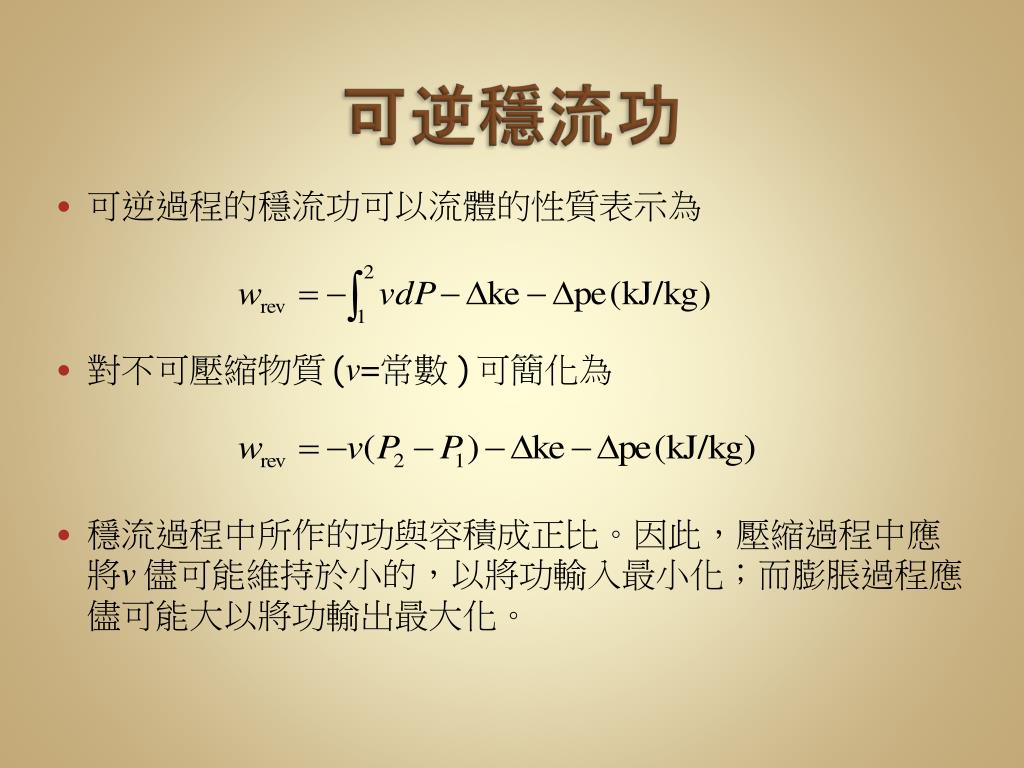

  20. 可逆穩流功 • 可逆過程的穩流功可以流體的性質表示為 • 對不可壓縮物質 (v=常數 ) 可簡化為 • 穩流過程中所作的功與容積成正比。因此,壓縮過程中應將v 儘可能維持於小的,以將功輸入最小化;而膨脹過程應儘可能大以將功輸出最大化。

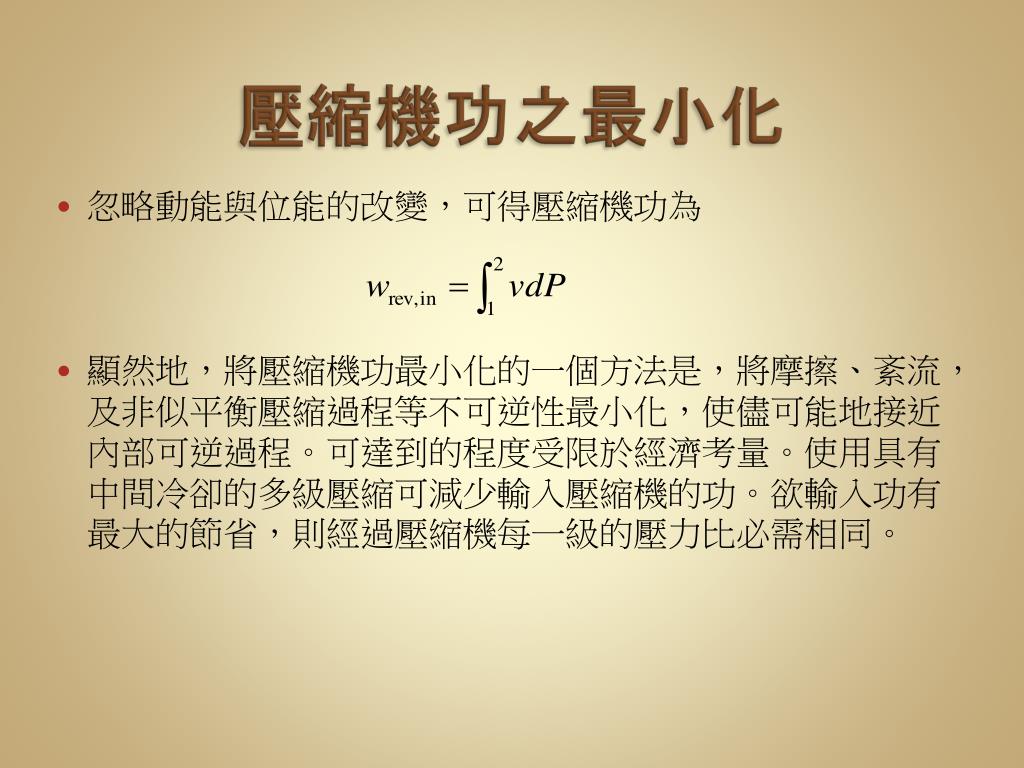

  21. 壓縮機功之最小化 • 忽略動能與位能的改變,可得壓縮機功為 • 顯然地,將壓縮機功最小化的一個方法是,將摩擦、紊流,及非似平衡壓縮過程等不可逆性最小化,使儘可能地接近內部可逆過程。可達到的程度受限於經濟考量。使用具有中間冷卻的多級壓縮可減少輸入壓縮機的功。欲輸入功有最大的節省,則經過壓縮機每一級的壓力比必需相同。

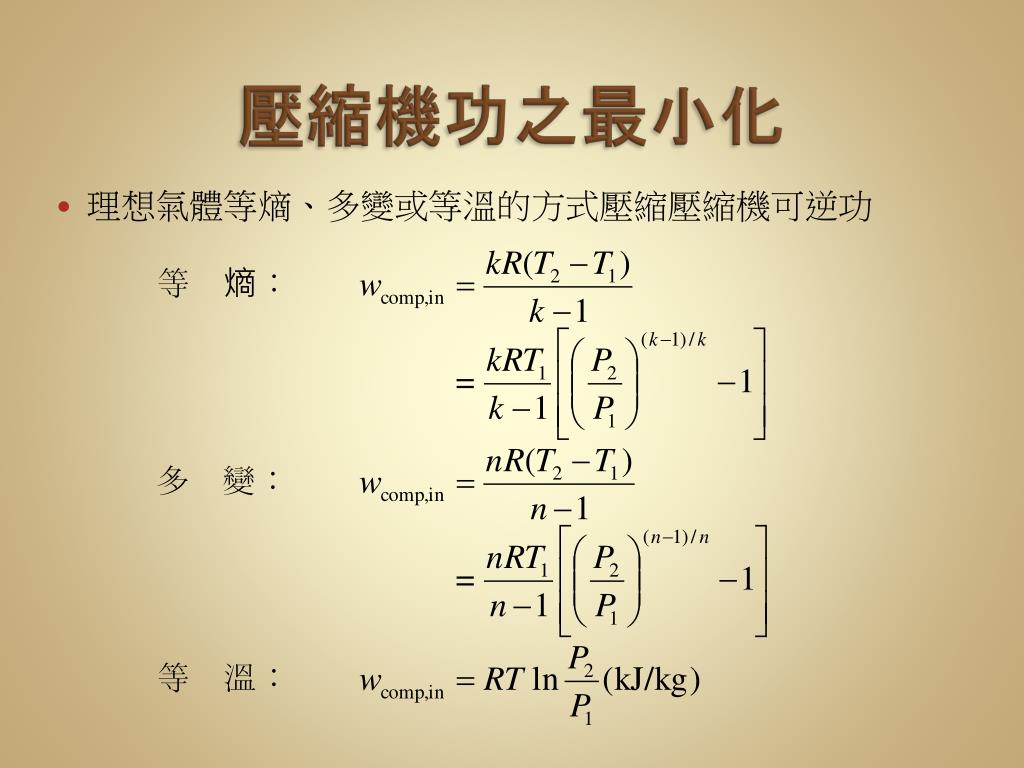

  22. 壓縮機功之最小化 • 理想氣體等熵、多變或等溫的方式壓縮壓縮機可逆功

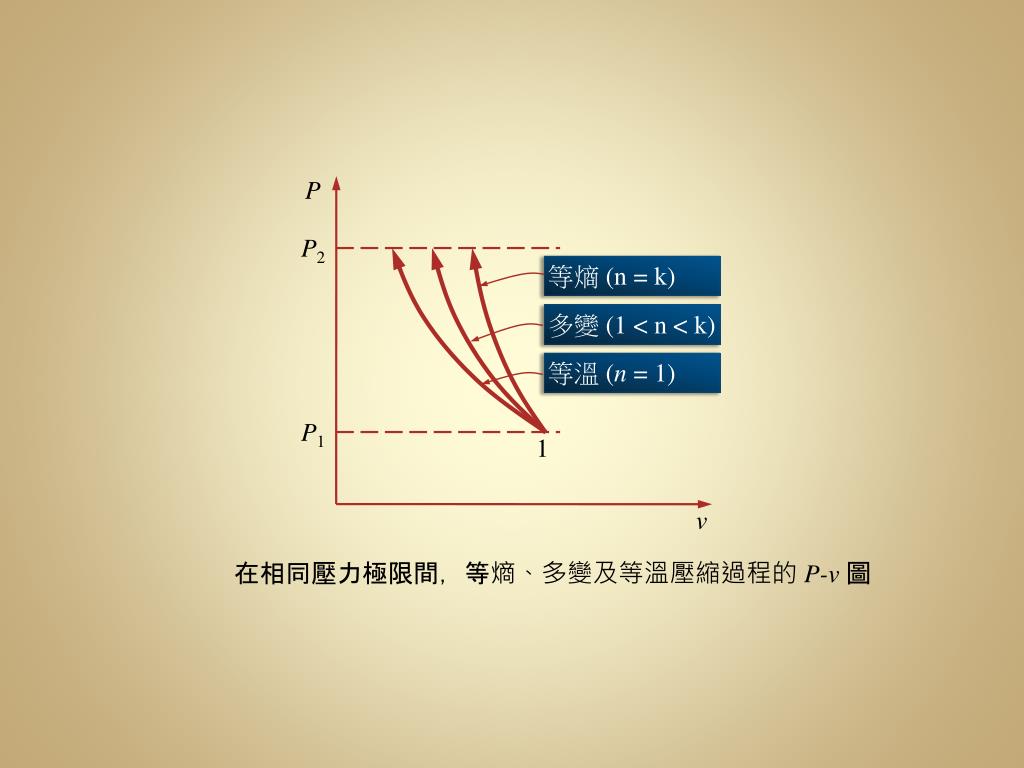

  23. P P2 等熵 (n = k) 多變 (1 < n < k) 等溫 (n = 1) P1 1 v 在相同壓力極限間,等熵、多變及等溫壓縮過程的 P-v 圖

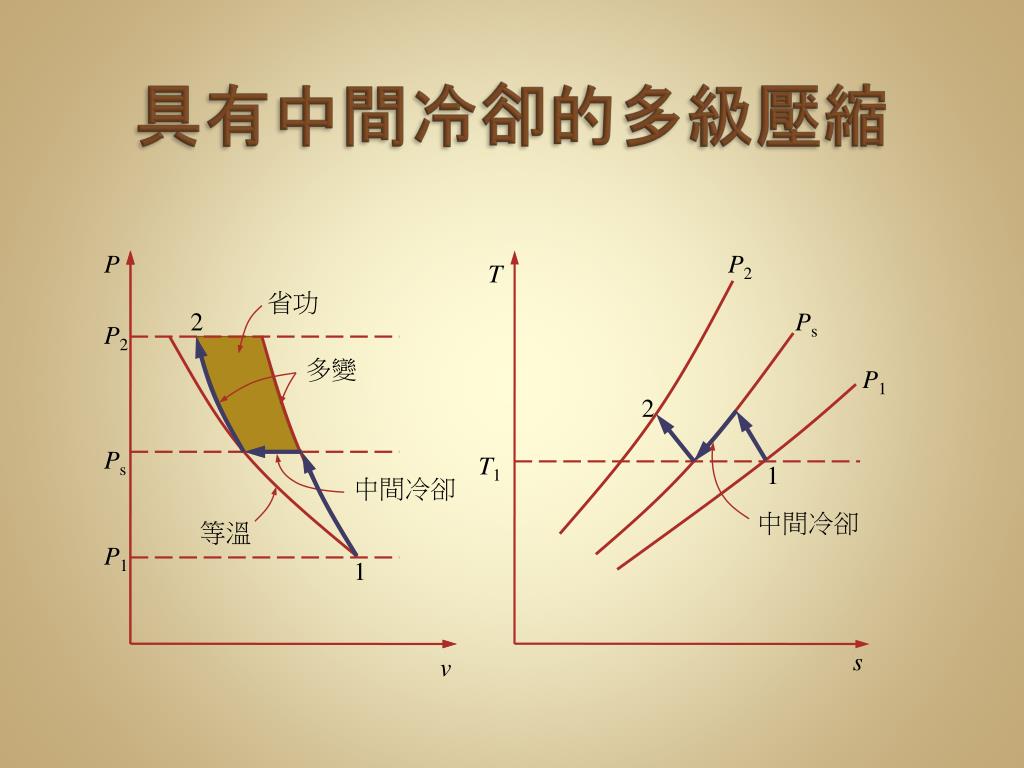

  24. 具有中間冷卻的多級壓縮 P P2 T 省功 2 Ps P2 多變 P1 2 Ps T1 1 中間冷卻 中間冷卻 等溫 P1 1 s v

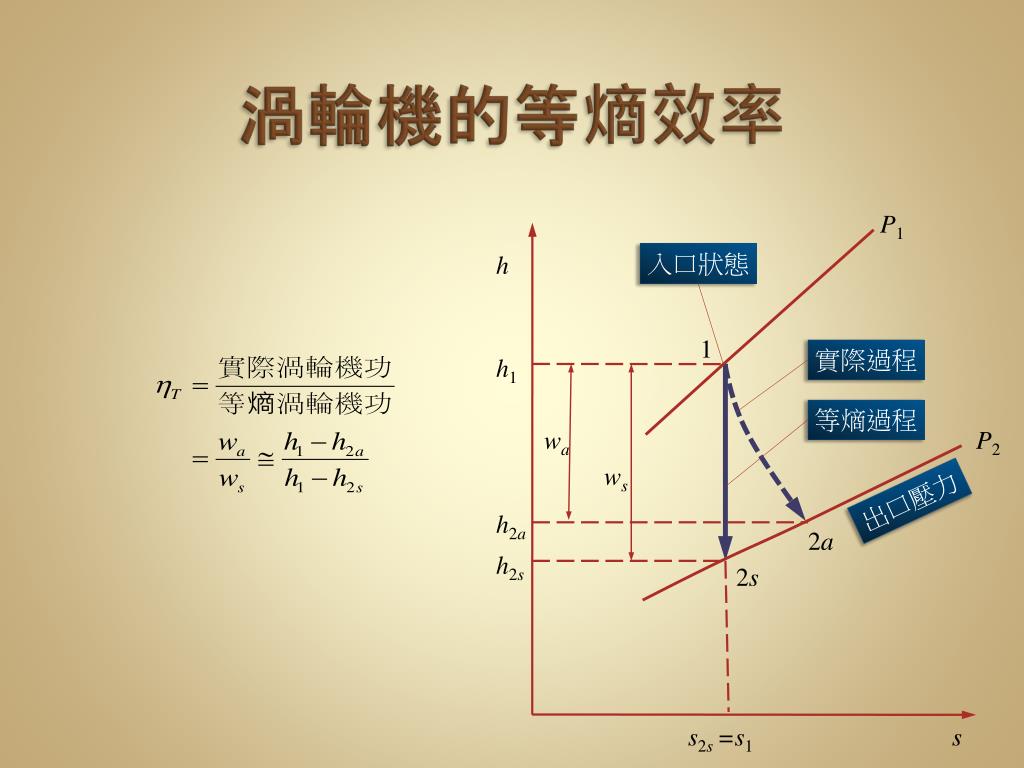

  25. 渦輪機的等熵效率 P1 入口狀態 h 1 實際過程 h1 等熵過程 wa P2 ws 出口壓力 h2a 2a h2s 2s s2s =s1 s

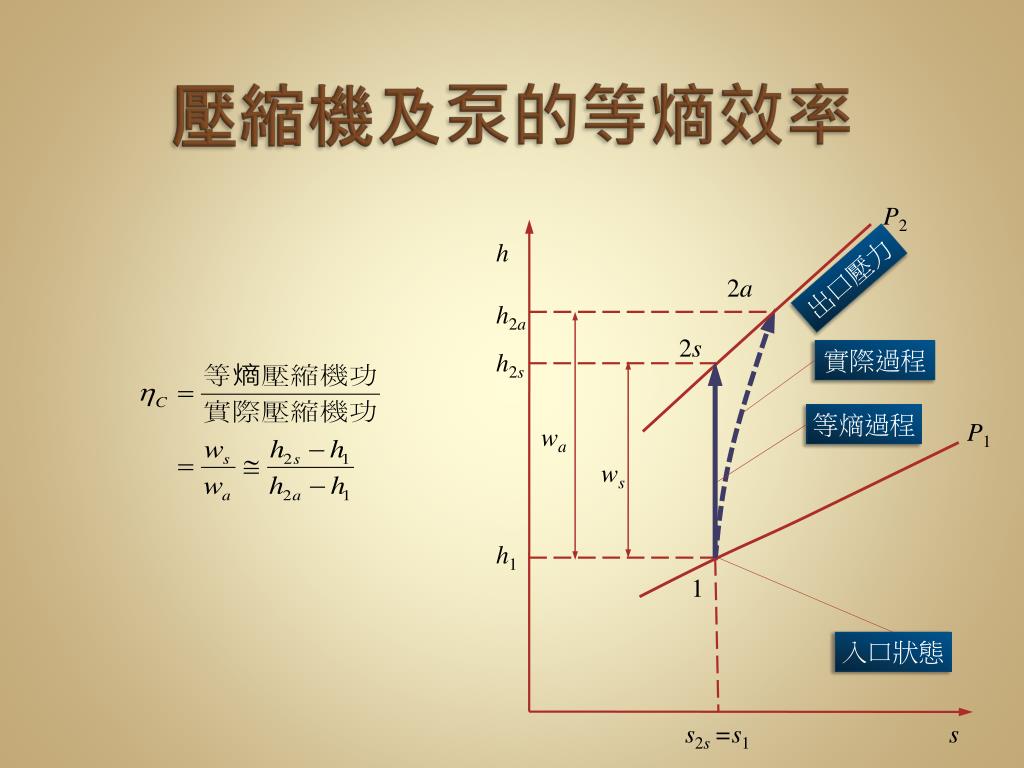

  26. 壓縮機及泵的等熵效率 P2 h 出口壓力 2a h2a 2s 實際過程 h2s 等熵過程 P1 wa ws h1 1 入口狀態 s2s =s1 s

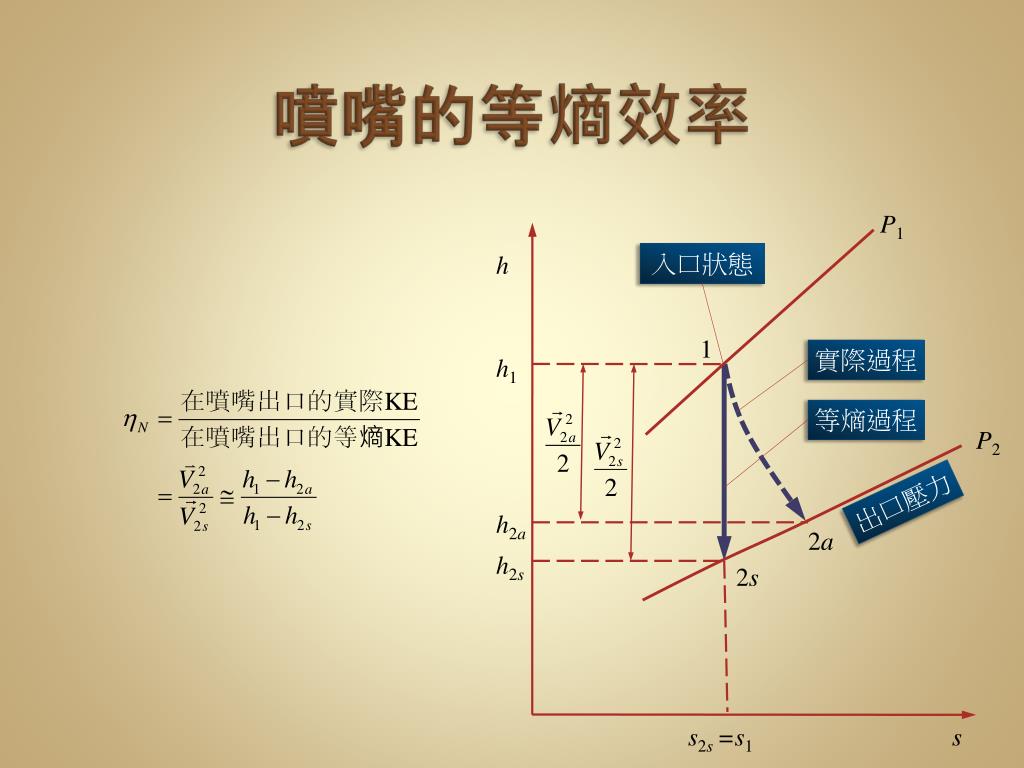

  27. 噴嘴的等熵效率 P1 入口狀態 h 1 實際過程 h1 等熵過程 P2 出口壓力 h2a 2a h2s 2s s2s =s1 s

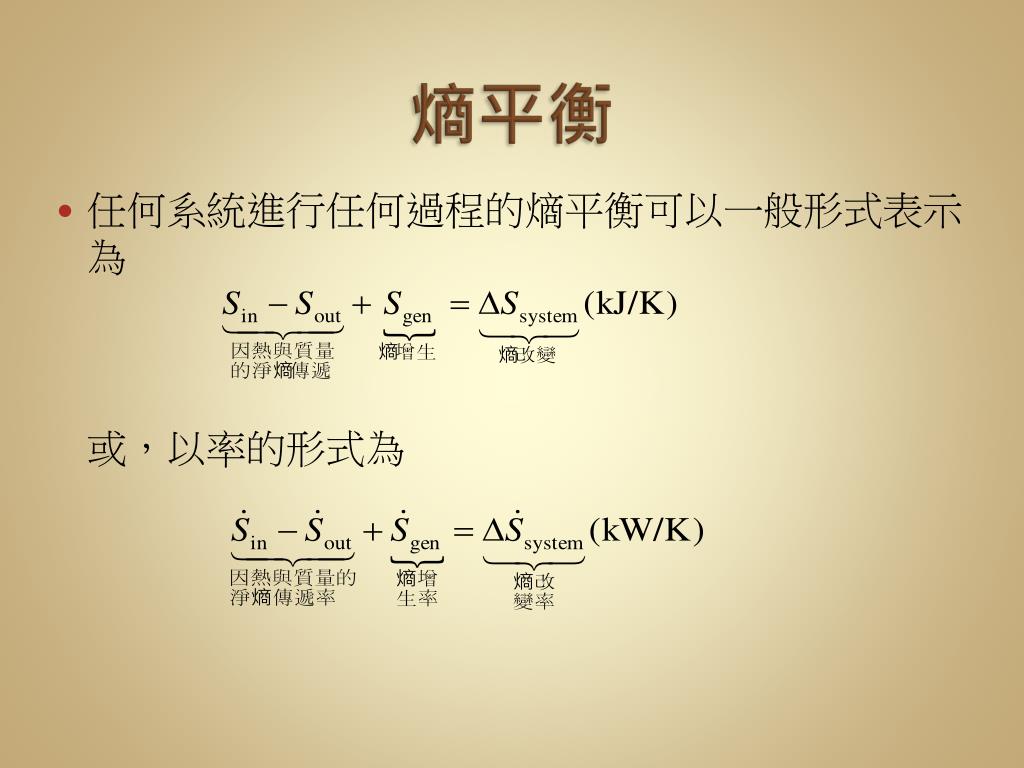

  28. 熵平衡 • 任何系統進行任何過程的熵平衡可以一般形式表示為 或,以率的形式為

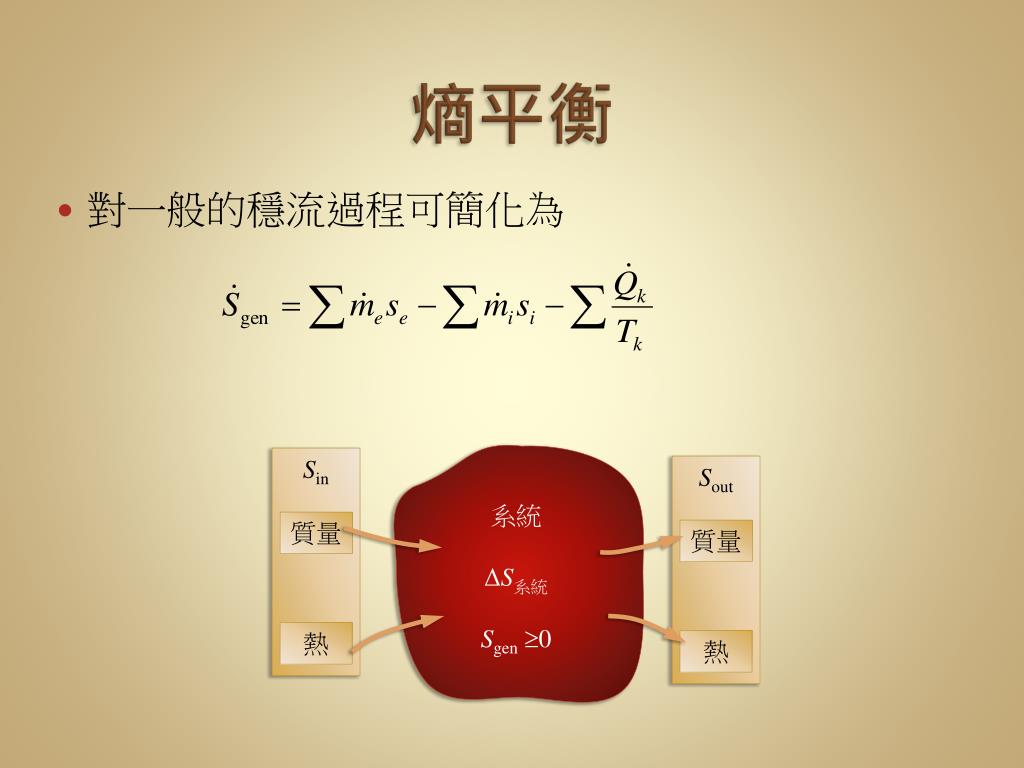

  29. 熵平衡 • 對一般的穩流過程可簡化為 系統 ΔS系統 Sgen0 Sin Sout 質量 質量 熱 熱
