  1. 现代制造技术实训 线切割机 武汉理工大学机电工程实验实训中心

  2. 脉冲电源 一、工作原理及用途 电火花线切割机床主要利用运动着的电极丝(钼丝、钨钼丝等)与工件之间进行火花放电(电极丝接脉冲电源输出负极,工件接脉冲电源输出正极),产生瞬时高温,对金属零件产生腐蚀的原理进行加工。

  3. 线切割可已加工各种类型的精密、复杂、超硬(淬火钢、硬质合金等)的中小型金属零件,如各种类型的模具、样板等,机床采用数字控制,具有高自动、高适应性之优点。线切割可已加工各种类型的精密、复杂、超硬(淬火钢、硬质合金等)的中小型金属零件,如各种类型的模具、样板等,机床采用数字控制,具有高自动、高适应性之优点。

  4. 二、操作规程 • 电火花线切割机床属于精密加工设备,操作人员必须经过严格的培训,并遵守以下操作规程: • (1)开机前应按要求,对机床有关部位注入符合要求的润滑油。 • (2)正式加工前,应确保工件安装正确,防止碰撞丝架和因超程撞坏丝杠、螺母等传动部件。不得超重或超行程工作。 • (3)加工前应检查冷却液是否足够,水管和喷嘴是否通畅。一般情况下,如果每天工作8小时,则冷却液要7天更换一次。

  5. (4)用手摇柄操作贮丝筒后,应及时将摇柄拔出,防止贮丝筒转动时将摇柄甩出伤人。(4)用手摇柄操作贮丝筒后,应及时将摇柄拔出,防止贮丝筒转动时将摇柄甩出伤人。 • (5)装卸电极丝时,注意防止电极丝扎手。废丝要放在规定的容器内,防止混入电路和走丝系统中,造成电器短路、触电和断丝等事故。停机时,要在贮丝筒刚换向后按下停止按钮,以防止因丝筒惯性造成断丝和传动件碰撞。 • (6)机床工作台面和夹具均为精密零件,搬运、移动、和使用中严禁猛烈撞击和摩擦。

  6. 开运丝 开高频 开水泵 • (7)机床周围护板和贮丝筒护板上严禁搁置任何物品。附近不得放置易燃、易爆物品,防止因冷却液供应不足时产生的放电火花引起事故。 • (8)开机顺序: 停机时,先关高频,待电极丝运行一段时间,并等贮丝筒反向后再关运丝,最后关水泵。 • (9)工作完毕,应清理导电块及导轮上的淤积物,擦净夹具及工作台面。

  7. 三、控制面板的操作 • 1、机床操作面板:

  8. 1)急停开关——急停开关可以切断电源,停止丝筒及水泵电机运转;1)急停开关——急停开关可以切断电源,停止丝筒及水泵电机运转; • 2)关水泵——控制水泵电机停止; • 3)开水泵——控制水泵电机启动; • 4)关运丝——控制丝筒电机停止; • 5)开运丝——控制丝筒电机启动; • 6)加工结束停车——拨至“O”位,机床不具有加工结束停车之功能;反之,机床具有加工结束停车功能。

  9. 2、控制柜操作面板:

  10. 1)系统开关——控制柜电源开关。 • 2)高频开关——高频电源开关。 • 3)显示开关——显示器开关。 • 4)急停开关——启用后控制柜断电。 • 5)电压表 ——显示加工时的高频电源电压。 • 6)电流表 ——显示加工电流。

  11. 3、手动操作器

  12. 手操作器 一般在加工前或完成时使用

  13. 4、变频器 • 变频器频率的改变是为了控制丝筒电机转速 • 上丝时:频率一般在lOHZ以下 • 切割过程,频率调至40-50之间。 • 切割精度和表面光洁度要求较高的工件,应将变频器频率调的低一点; • 切割厚工件,将变频器频率调的高一点。 特别提示:变频器的频率不可太低,以防电机转速太低,导致烧丝现象的发生。

  14. 变频器参数出厂时已设置好,除频率设定旋钮外,严禁调节变频器其他按键,以防因改变其参数,产生严重不良后果。变频器参数出厂时已设置好,除频率设定旋钮外,严禁调节变频器其他按键,以防因改变其参数,产生严重不良后果。

  15. 四、上丝、紧丝和校丝垂直 • 1、上丝、紧丝 • 第一步: • 将丝筒移至一端对准立柱穿丝口,将贮丝机构换向块拨至两端。

  16. 第二步: 取一盘钼丝 安装在立柱内的上 丝轴上,再依次装 上平垫片、弹簧和 紧固套,旋转紧固 套,使钼丝盘松紧 合适后,锁紧紧固 套上的止动螺钉, 以防上丝过程中由于振动使紧固套脱落。

  17. 第三步: 将丝头一端固定 在丝筒上。先手摇 丝筒绕丝3~5圈, 然后将变频器频率 调至10Hz以下, 开运丝绕丝至所 需宽度。绕丝宽度不宜少于丝筒长度的一半,以免加工中电机换向频繁而使机件加速损坏。

  18. 第四步: 旋转锁紧螺钉将重块固 定在立柱上端,然后在钼丝 盘处剪断钼丝,如图所示路 线穿丝后将钼丝固定在丝筒 上,钼丝从立柱后上、下两 个穿丝口通过时,必须放在 两个宝石棒之间,以免叠丝。 穿丝后,应确保钼丝在各导 轮、过轮的v形槽内,确保钼 丝在上、下两个导电块上。

  19. 第五步: 转动丝筒将钼丝缠绕一圈后,松开重块锁紧螺钉,开始紧丝。开始时可以上电开运丝紧丝,快到头时手动紧丝,以防绷断钼丝。必须在全程上来回紧一次钼丝,紧丝过程中重块会下落,下落过多时,可以在丝筒一端松开钼丝,将重块拉至合适高度,再上紧钼丝。 第六步; 开运丝,调节抉向挡块位置使丝筒两端各留5mm宽度钼丝不参与切割,以避免换向时发生断丝。

  20. 2、校丝垂直 • 一般在工作现场用直 角尺校丝垂直即可。如图 所示,应将直角尺放在夹 具上,慢慢移至钼丝,目测 X、Y方向钼丝与直角尺上下 间隙是否一致。若有偏差, 可通过以下方法进行调整。 a、用手操器控制锥度电机,调节钼丝的位置。B、给锥度电机解锁后,通过旋转锥度电机后端的小手轮调节钼丝的位置。

  21. 五、上线架头高度的调整 • 加工前,应根据工件的高低来调整上线架头的位置,使上位线架头与工件上表面处于合适的距离。 • 一般来说,上线架头与工件上表面距离不可少于20mm,以免影响喷水冷却效果。 • 1、松开锁紧螺钉。 • 2、旋转升降摇柄,将上线架头调整至合适的高度,取下摇把。 • 3、拧紧锁紧螺钉。

  22. 六、工件的安装 • 工件可以采取悬臂支撑或两端支撑两种方式,批量零件或特殊零件可以使用专用工装。

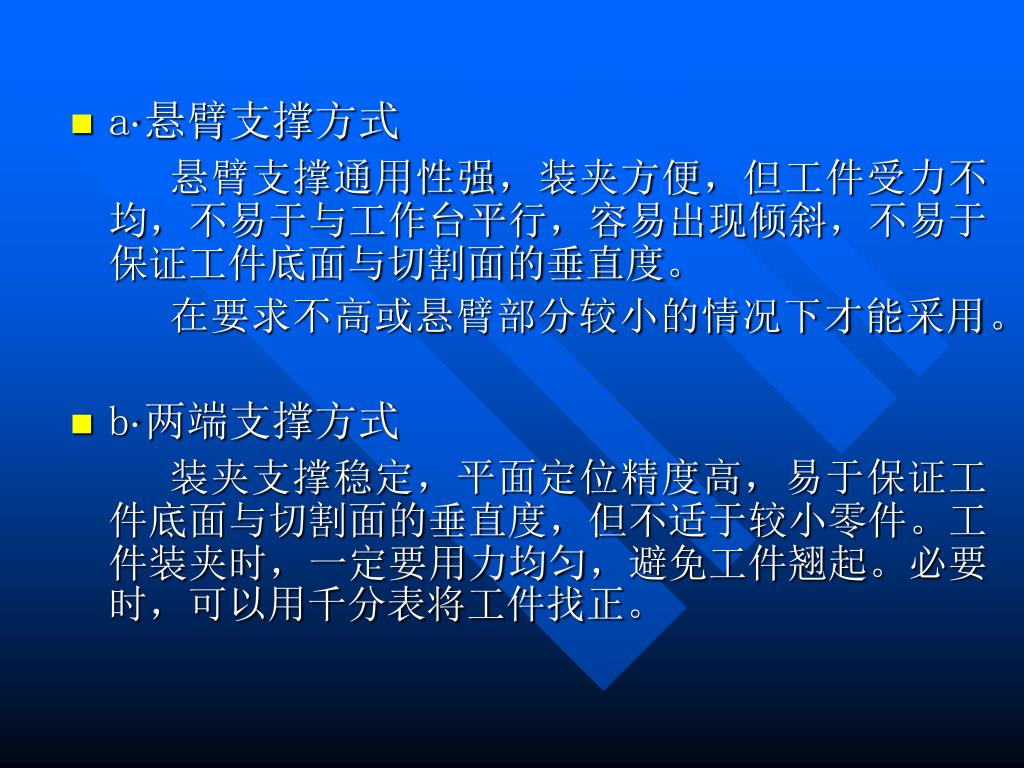

  23. a·悬臂支撑方式 悬臂支撑通用性强,装夹方便,但工件受力不均,不易于与工作台平行,容易出现倾斜,不易于保证工件底面与切割面的垂直度。 在要求不高或悬臂部分较小的情况下才能采用。 • b·两端支撑方式 装夹支撑稳定,平面定位精度高,易于保证工件底面与切割面的垂直度,但不适于较小零件。工件装夹时,一定要用力均匀,避免工件翘起。必要时,可以用千分表将工件找正。

  24. 七、影响加工的因素及解决措施 (一)机床 • 1、导轮 导轮v型槽的损伤——出现沟槽,会引起钼丝抖动、卡丝, v型槽内堆积的电蚀产物应及时清除。 导轮轴承的磨损,会产生轴向和径向的跳动,影响加工精度。 • 2、宝石棒 宝石棒为钼丝导向,如果工作面出现沟槽,应调整宝石棒工作面位置。

  25. 3、导电块 注意清理淤积物并检查导电块的磨损,如果出现磨损沟槽,则需调整导电块位置,以防加工中夹断钼丝。 • 4、喷水嘴 检查喷水嘴,防止喷孔堵塞和漏水现象。 • 5、校丝垂直 加工前要检查钼丝是否与工作台面垂直,特别是加工锥度零件之后,进行下一零件加工前。如果钼丝不垂直,则需校丝垂直后在进行加工,以免影响加工精度。

  26. (二)钼丝 • 钼丝应妥善保管,随用随取,防止钼丝受潮、打折和暴晒,否则会影响钼丝的正常便用。 • 在满足加工要求的前提下,尽量选用粗一点的钼丝(如直径0.18mm)。 1、可以提高钼丝的张力,减少钼丝的抖动; 2、可以加宽切缝,使工作液易渗透,有利于冷却和排渣。 为确保加工稳定,应及时更换损耗后的钼丝,避免钼丝变脆、而在加工的途中断丝。

  27. (三)冷却液 • 电火花线切割机床用冷却液应具备较好的介电性能、冷却和润滑能力。 配比浓度在5%~15%之间 表面粗糙度和精度要求较高,浓度可适当大 ; 切割速度高或厚度较大,浓度要适当小。 • 1、钼丝由灰白色变为灰白色中夹杂黑条或黑斑点,需要更换冷却液。 • 2、若调整加工参数,电流总是不稳定,则冷却液应更换。

  28. (四)工件材料 • 材料内部残余应力对加工的影响较大。 在对热处理后的材料进行加工时,会使材料内部残余应力的相对平衡受到破坏,从而影响零件的加工精度和表面质量,并且易产生夹丝、断丝。 选择锻造性好、淬透性好、热处理变形小的材料。 如:CrWMn、Crl2、GCrl5等合金工具钢。

  29. 难加工材料: 铸铁或T8、Tl2等碳素工具钢。 原因: 铸铁——杂质较多, 碳素工具钢——淬透性差、易变形, 加工中排渣困难,易于短路、断丝。 解决办法: 加工速度应慢一点,冷却液配比要稀一些,必要时添加少量洗涤剂洗涤性能。 铝件加工易加快导电块和导轮的腐蚀,要常更换导电块的位置,勤换冷却液。

  30. 下料 退火 机械粗加工 锻造 淬火与回火 磨加工 线切割 (五)、工艺路线及热处理 • 1、钢件的加工路线如下:

  31. 工艺的特点: 加工过程中会出现两次较大的变形 经过机械粗加工、热处理,材料产生第一次变形,残余应力显著增加,切削加工又会使残余应力的相对平衡状态受到破坏,材料产生第二次变形,致使工件加工精度受到很大程度的影响。 不可忽视材料变形对加工精度的影响

  32. 锻造 掌握好始锻、终锻温度,特别是高合金工具钢还应注意碳化物的偏析程度,锻造后需要进行球化退火,以细化晶粒,尽可能降低最终热处理的残余应力。

  33. 工件热处理 淬、回火时应合理选择工艺参数, 淬火加热温度尽可能采用下限, 冷却要均匀, 回火要及时,温度尽可能用上限, 时间要充分, 尽量消除热处理后产生的残余应力

  34. 线切割加工前,清除热处理后的残物和氧化物。线切割加工前,清除热处理后的残物和氧化物。 否则会因不导电,会造成烧丝或断丝,工件报废。 • 线切割加工前,进行退磁处理,以防加工中工件带磁,不利于排渣 。

  35. (六)、放电间隙 • 影响因素: 1、材料、切削速度、冷却液成分等 2、热处理方法、材料厚度。 3、材料的化学、物理、机械性能 4、加工时排屑和消除电离能力。

  36. v越快,放电间隙小; v越慢,放电间隙大。 冷却液的成分决定其电阻率、排屑与消除电离能力。 • 加工高精度工件,一定要根据对放电间隙实测大小设定间隙补偿量。

  37. 八、操作流程及步骤 操作步骤: • (1)打开《急停》开关; • (2)打开《显示开关》和《系统开关》; • (3)在C盘DOS提示符下,键入a之后回车确定,进入加工界面后显示: C>a/; • (4)若需要回到编程系统,按加工界面中《编程》图标即可。 绘制编译图形步骤如下: a、在《全绘编程》界面绘制所要加工的图形;b、如果采用《辅助线绘制图形,则还要取轨迹;c、加引入线和引出线,并选择切割的侧边和切割方向;d、生成3B加工单 (3B程序)并转到加工界面。

  38. (5)按“电机锁放”图标以便锁定电机或者释放电机;(5)按“电机锁放”图标以便锁定电机或者释放电机; • (6)根据工件的形状及切割轨迹夹好工件。 • (7)穿丝(适应于中间淘空的工件); • (8)点击“对中/校直”图标,完成则系统对中或校直 说明:对于有锥度加工能力的机床,加工前都需要校正钼丝垂直度。

  39. 导轮 L1 H D L2 • (9)根据工件材料和厚度设置加工参数和锥度参数 L、D、H、R: L——上、下导轮之间的中心距离 L=L1-L2; D——下导轮的中心到工件下表面的高度;H——被加工工件的厚度;R——上、下导轮的半径。

  40. (10)选择合适的进刀位置; • (11)打开机床上的运丝、水泵开关; • (12)开《高频开关》,按下加工界面上的“开关高频”按键,信息窗口中的高频灯变亮; • (13)选加工界面上的“正向加工”或“反向加工”图标开始加工。 • (14)选加工界面上的“加工参数”,选择加工参数.

  41. 脉间 脉宽 • 加工参数——脉间、脉宽、最大速、跟踪、高频档。 • 脉间:4~1000μs • 脉宽:1~60μs 脉间与脉宽之比:10:1 脉宽 ,效率; 表面精度

  42. 最大速:1~2000 影响因素:加工效率η、工件厚度H, 假设η =100mm2/min,为H =50mm,    则最大速计算如下: vmax=(η *1000)/(H*60)=34微米/秒 实际可略高于34微米/秒: 跟 踪:系统根据放电情况,自动调节变频信号。 高频档:根据工件厚度及工艺要求,选择高频数;
