第一章 概 論. 光線→投射線. 球→物體. 蠟蠋→視點. (SP). 影子→視圖. 牆壁→投影面. 圖 1.1 投影. 投影面. 物體. 視點. (sp). 投射線. 視圖. 圖 1.2 物體左右移動,視圖將變小或變大. 視圖. 物體. (SP). 視點. 至無窮遠處. 投射線. ( 平行 ). 投影面. 圖 1.3 物體左右移動,視圖不變. 投影. (Projections). 透視投影. /. 中央投影. 平行投影. Parallel). (Perspective/Central). 一點透視圖.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '光線→投射線' - tiger


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

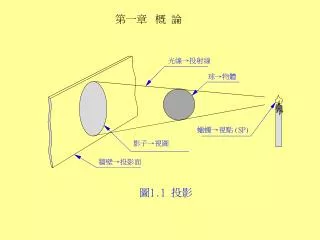

第一章 概 論

光線→投射線

球→物體

蠟蠋→視點

(SP)

影子→視圖

牆壁→投影面

圖1.1 投影

slide2
投影面

物體

視點

(sp)

投射線

視圖

圖1.2 物體左右移動,視圖將變小或變大

slide3
視圖

物體

(SP)

視點

至無窮遠處

投射線

(平行)

投影面

圖1.3 物體左右移動,視圖不變

slide4
投影

(Projections)

透視投影

/

中央投影

平行投影

Parallel)

(Perspective/Central)

一點透視圖

二點透視圖

三點透視圖

斜投影

正投影

(One-point) (Two-point) (Three-point) (Oblique) (Orthographic)

斜投影圖

半斜圖

等斜圖

(General Oblique) (Cabinet) (Cavalier)

立體正投影

正投影

/

多視投影

(Axonometric) (Orthographic /

Multiview)

二等角圖

不等角圖

第一角法投影

第三角法投影

等角圖

(Isometric) (

Dimetric) (

Trimetric) (First-angle) (Third-angle)

圖1.4 投影之分類

slide5
投影法

正方體

視圖名稱

物體與投影面

投射線

投射線與投影面

多視投影

視圖

平行

平行

垂直

(

正投影視圖

)

傾斜

等角

(

投影

平行

垂直

三軸與投影面

)

皆成等角

傾斜

二等角圖

平行

垂直

只二軸與投影面

成等角

傾斜

不等角圖

平行

垂直

各軸與投影面

均成不等角

傾斜

等斜圖

一面平行

平行

45

傾斜

斜投影圖

一面平行

平行

各種角度

傾斜

三點透視

集中一點

各種角度

三軸均與投影面

傾斜

投影

立 體 正 投 影

斜  投  影

傾斜

半斜圖

一面平行

平行

63

26

一點透視

一面平行

集中一點

各種角度

傾斜

兩點透視

集中一點

各種角度

垂直線平行於

透  視  投  影

投影面

圖1.5 各種投影之比較

slide6

旋轉方向

前視

旋轉方向

圖1.6 直立投影面V與水平投影面H將空間分成四個象限

圖1.7 投影面之旋轉

slide7
(a)第一象限狀況

(b)第二象限狀況

(c)第三象限狀況

(d)第四象限狀況

圖1.8 投影面旋轉後各象限狀況

slide8

(

物體在中間

) (

投影面在中間

)

圖1.9 第一角法

(第一象限投影)

圖1.10 第三角法

(第三象限投影)

圖1.11 第一角法符號

圖1.12 第三角法符號

slide9
a

x

a

b

b

x

c

c

a

b

c

a

b

c

圖1.15 直線ab由點p貫穿

三角形123

+

x

c

c

c

c

圖1.13 點c之表示方式

圖1.14 點c在直線ab上之各種 表示方式

ad
