  1. 幾何造型規律 交通大學Infomath工作坊

  2. 碎形 交通大學Infomath工作坊

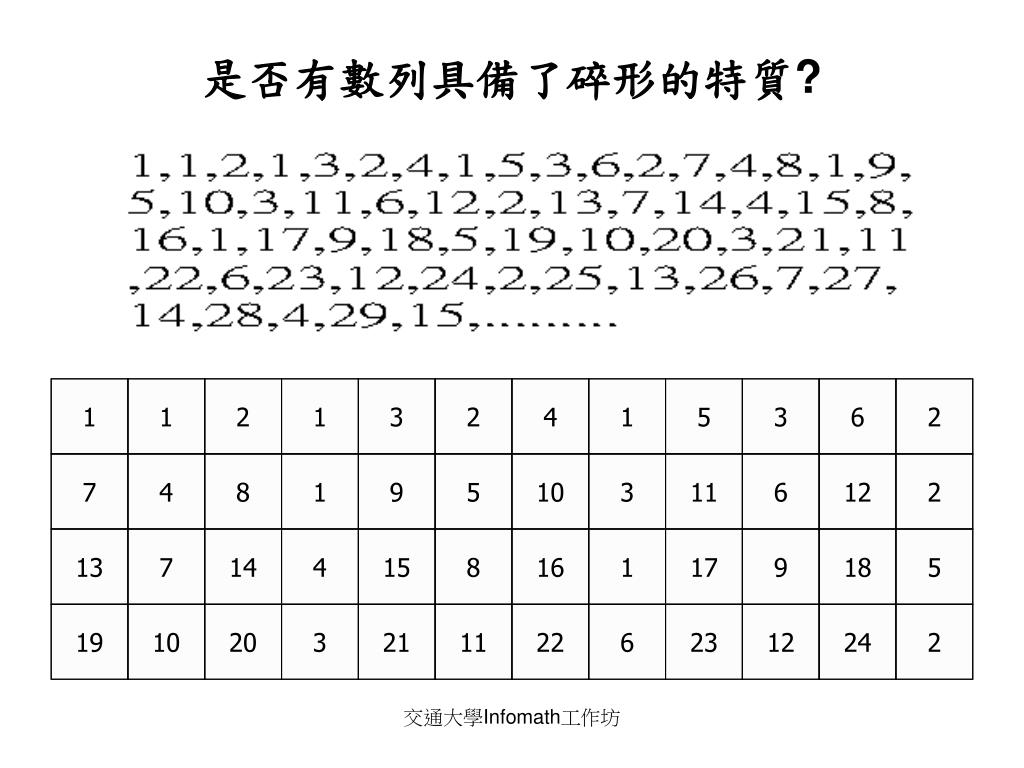

  3. 是否有數列具備了碎形的特質? 1 1 2 1 3 2 4 1 5 3 6 2 7 4 8 1 9 5 10 3 11 6 12 2 13 7 14 4 15 8 16 1 17 9 18 5 19 10 20 3 21 11 22 6 23 12 24 2 交通大學Infomath工作坊

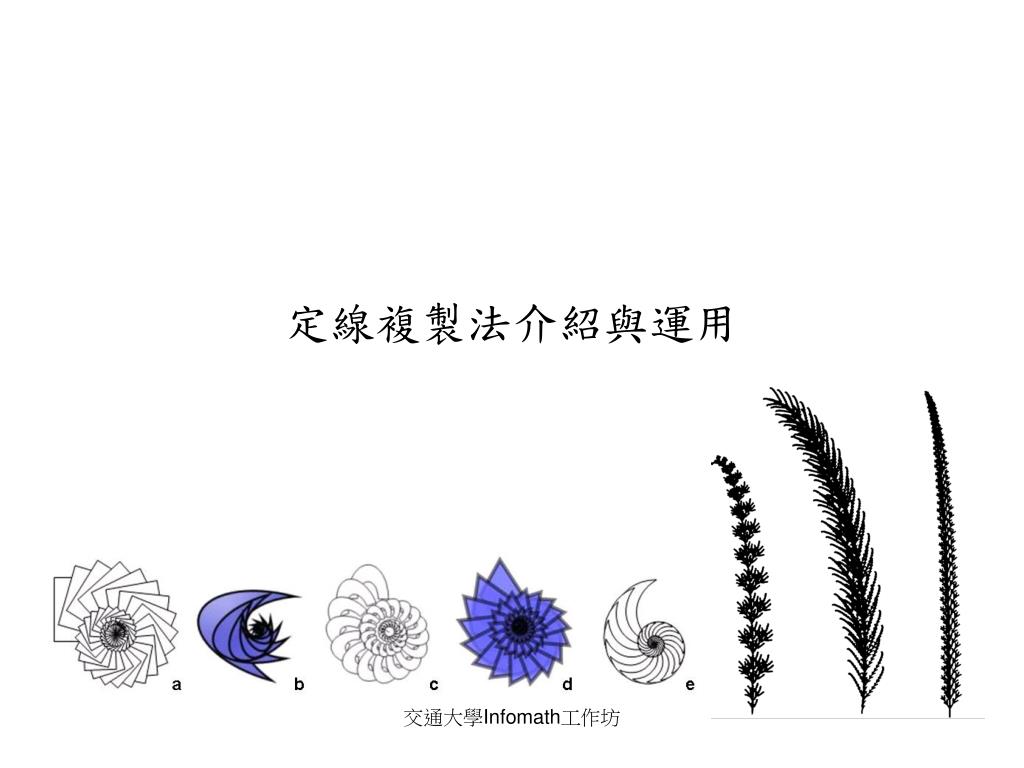

  4. 定線複製法介紹與運用 交通大學Infomath工作坊

  5. Line-Based (定線複製法) 規則模式 起始值 執行結果 基準線 特別注意：powerpoint中的線段具方向性 交通大學Infomath工作坊

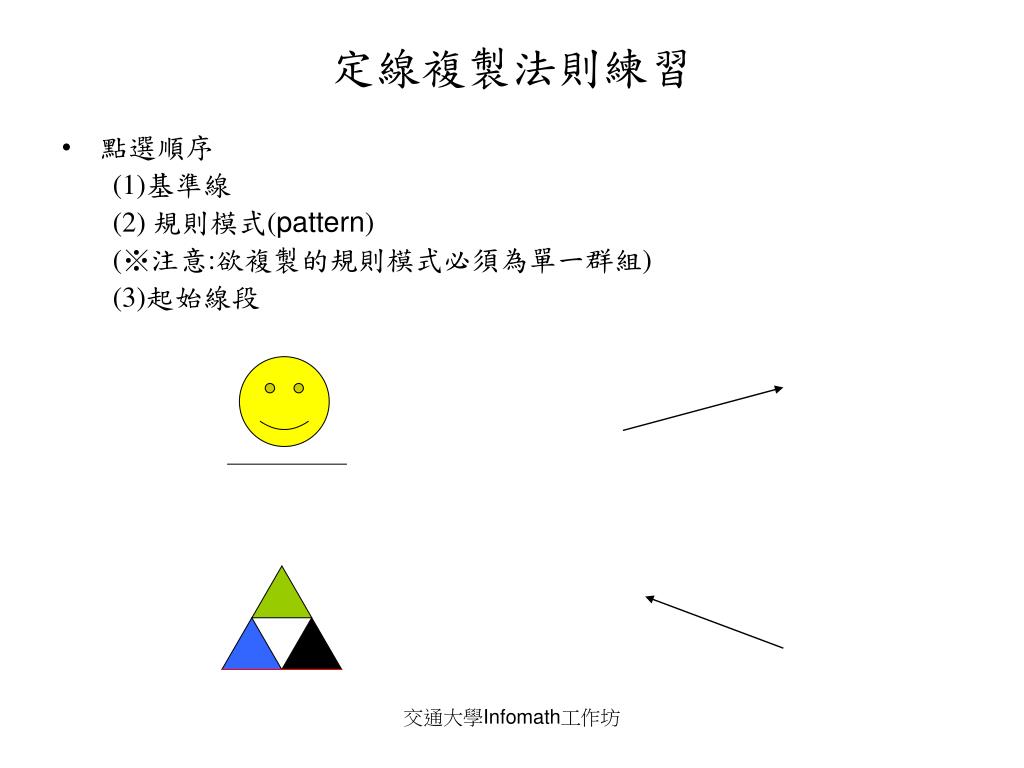

  6. 定線複製法則練習 • 點選順序 (1)基準線 (2) 規則模式(pattern) (※注意:欲複製的規則模式必須為單一群組) (3)起始線段 交通大學Infomath工作坊

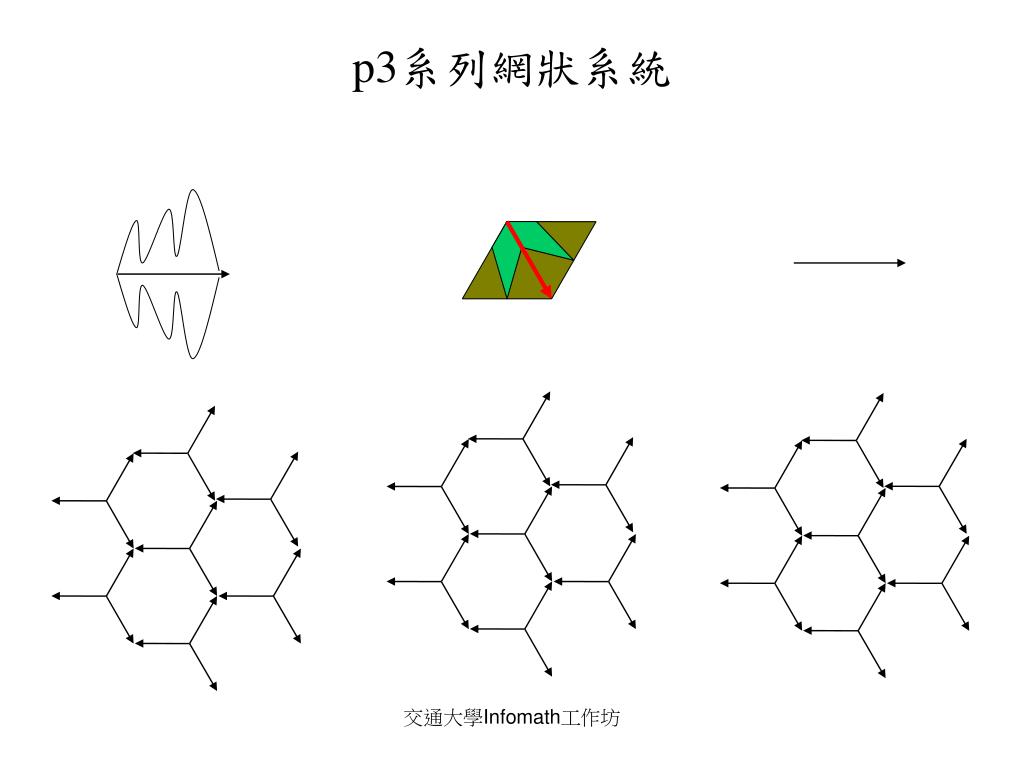

  7. p3系列網狀系統 交通大學Infomath工作坊

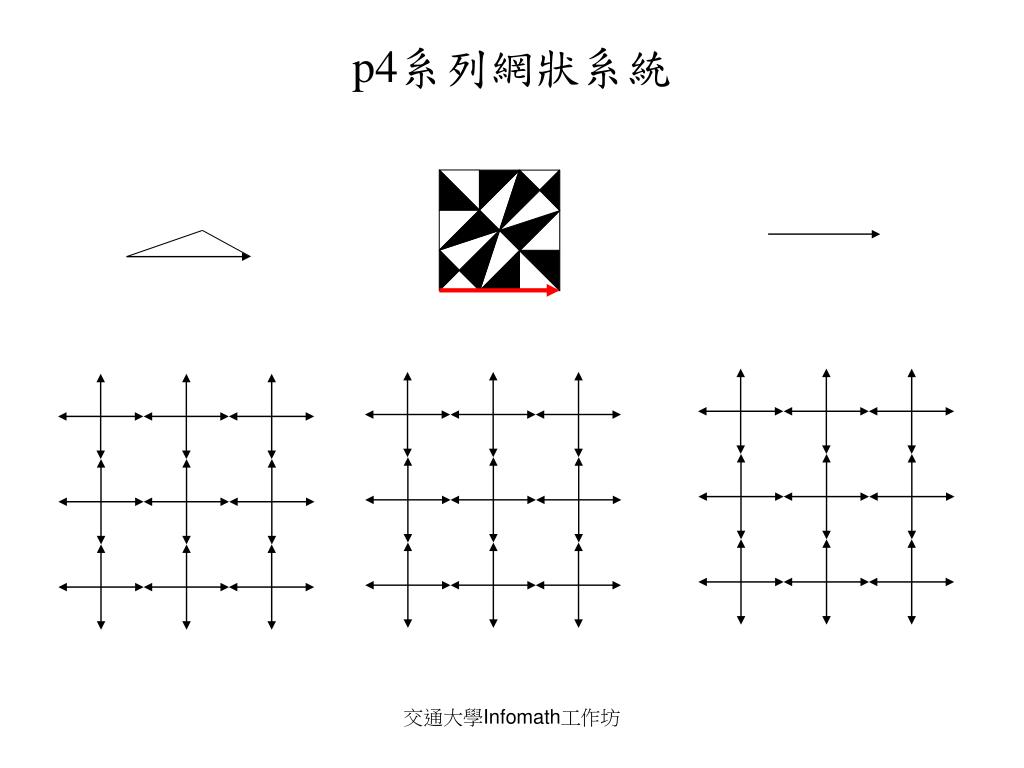

  8. p4系列網狀系統 交通大學Infomath工作坊

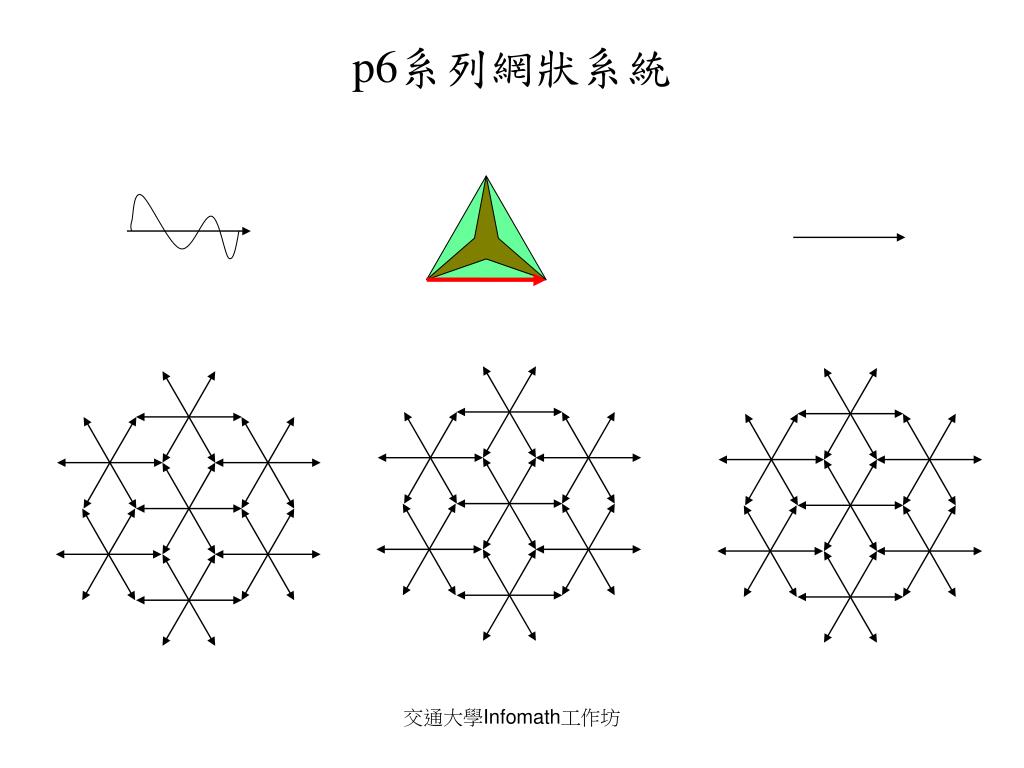

  9. p6系列網狀系統 交通大學Infomath工作坊

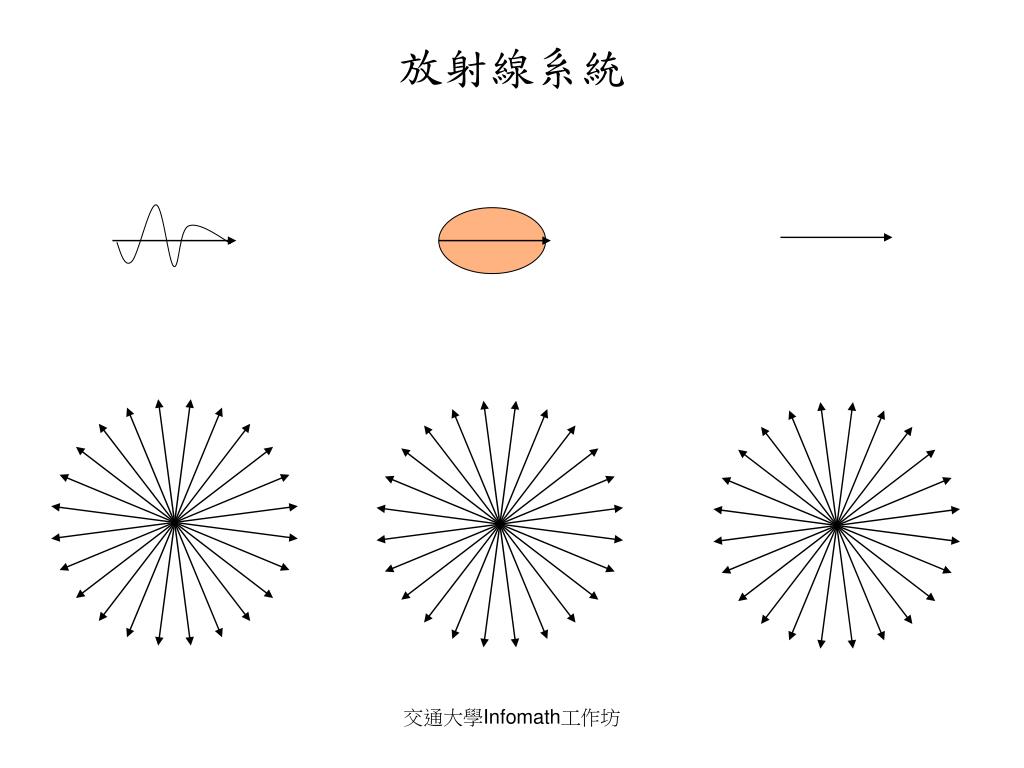

  10. 放射線系統 交通大學Infomath工作坊

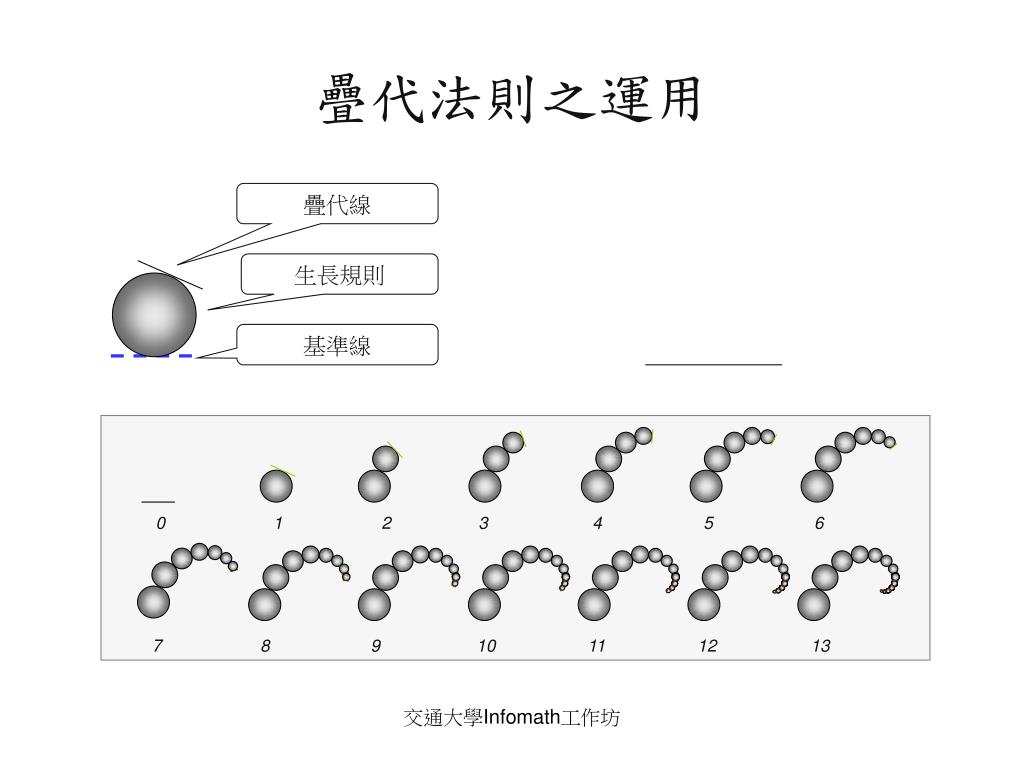

  11. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 疊代法則之運用 疊代線 生長規則 基準線 交通大學Infomath工作坊

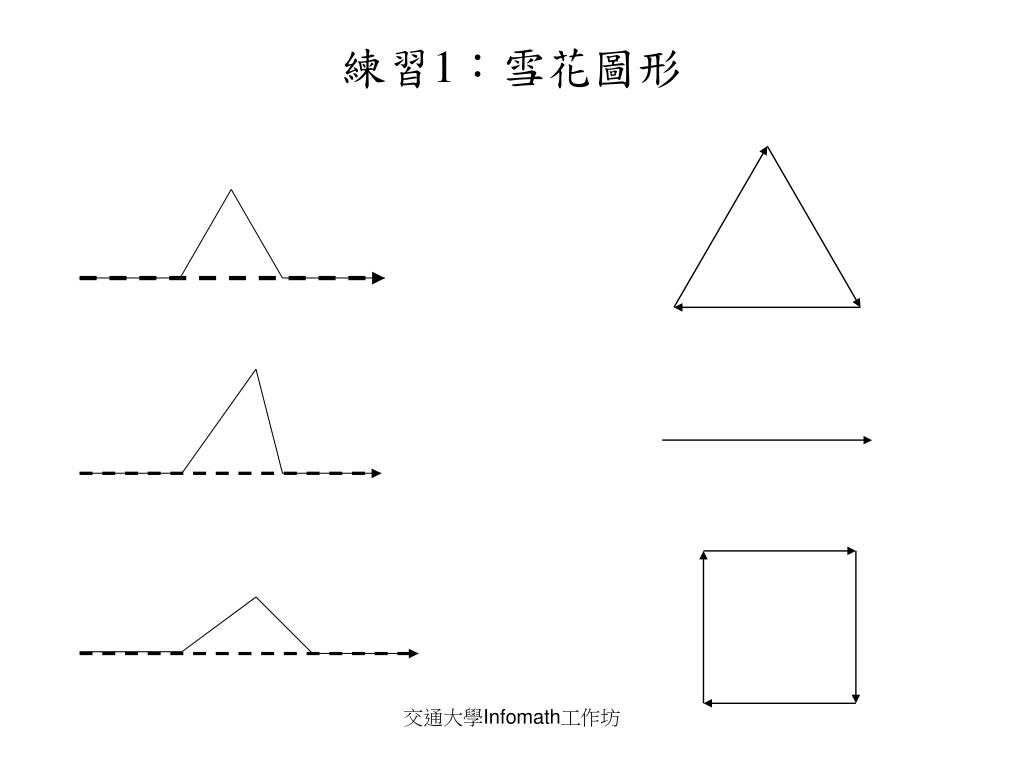

  12. 練習1：雪花圖形 交通大學Infomath工作坊

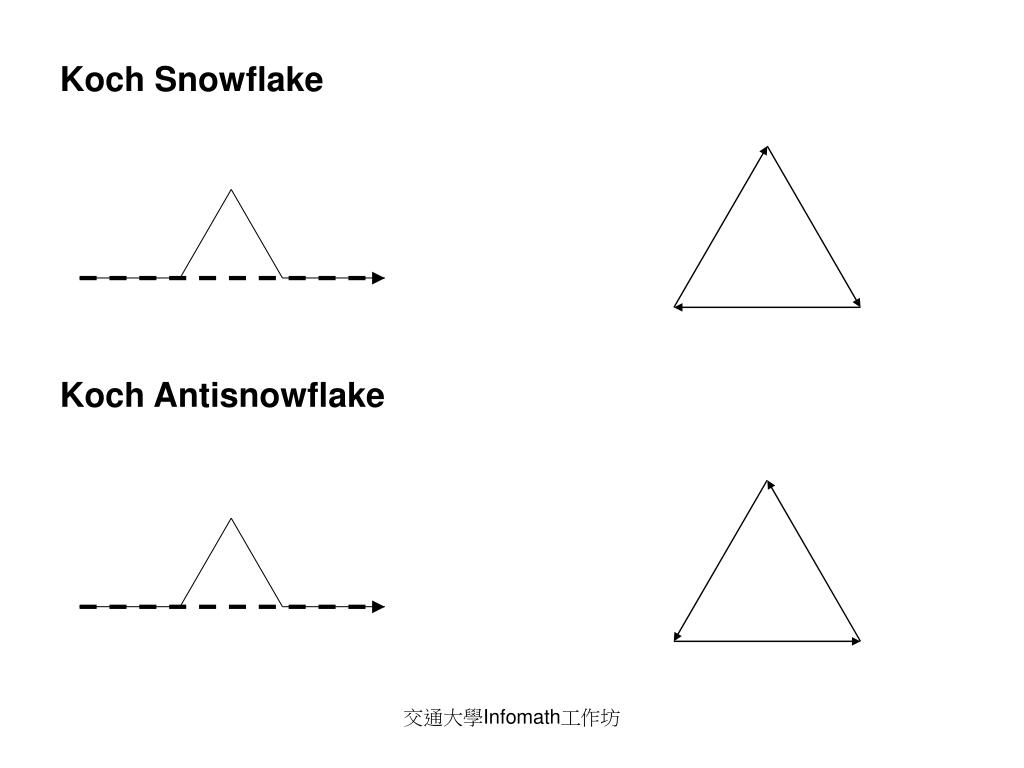

  13. Koch Snowflake Koch Antisnowflake 交通大學Infomath工作坊

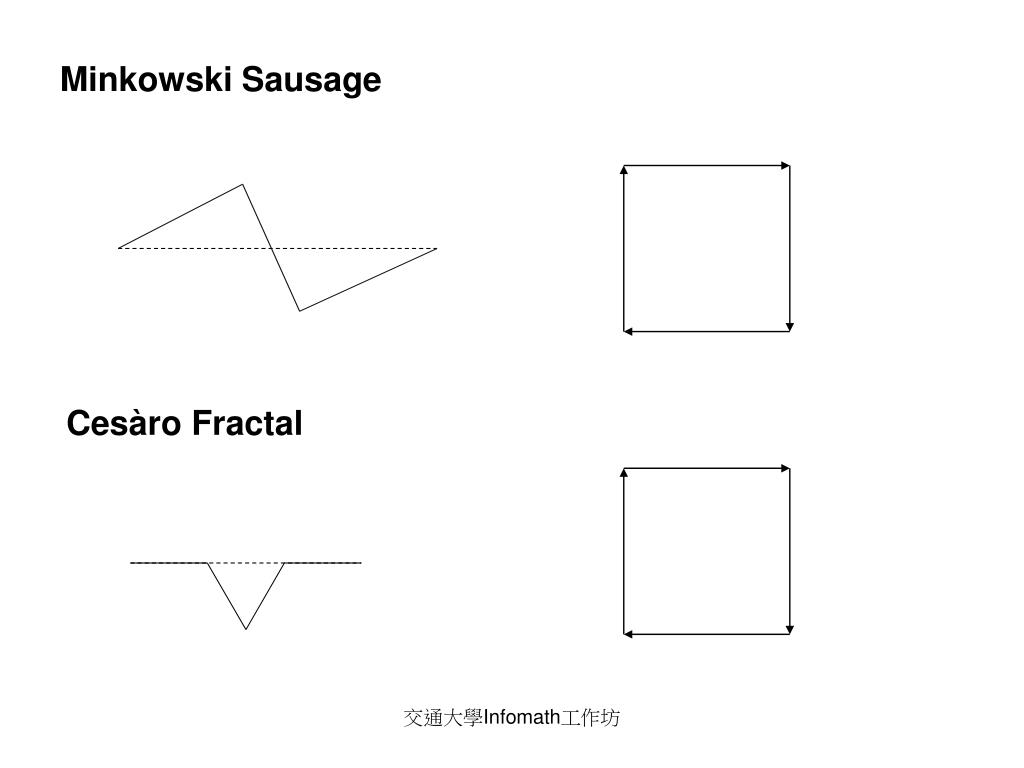

  14. Minkowski Sausage Cesàro Fractal 交通大學Infomath工作坊

  15. Exterior Snowflake Cross-Stitch Curve 交通大學Infomath工作坊

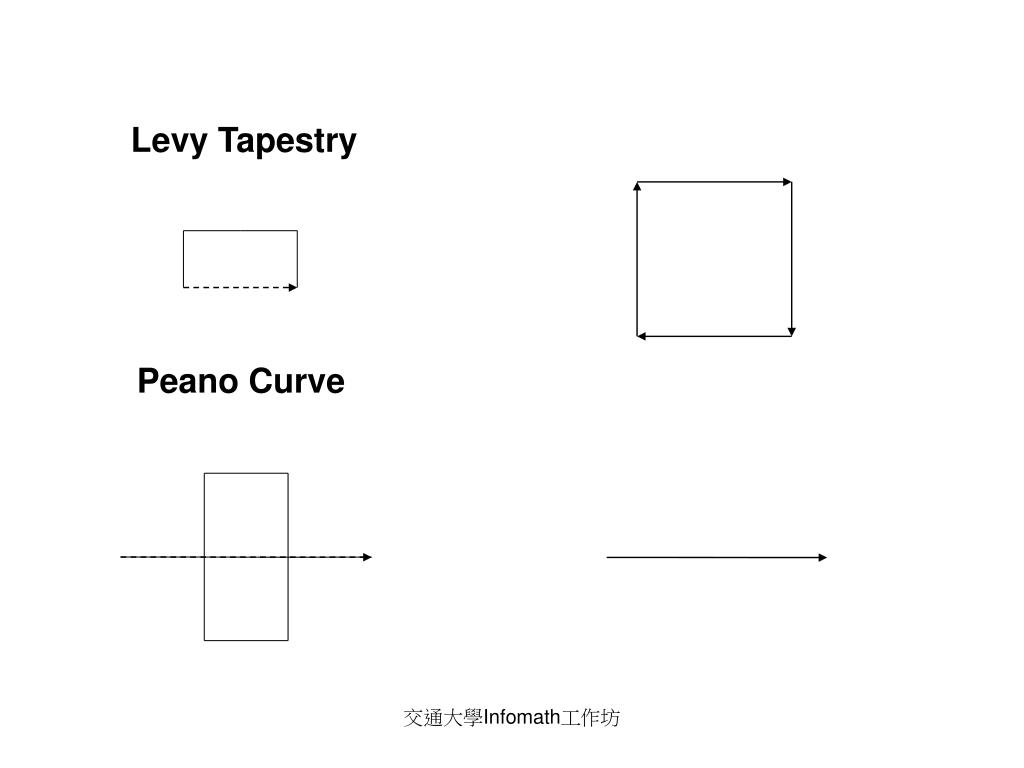

  16. Levy Tapestry Peano Curve 交通大學Infomath工作坊

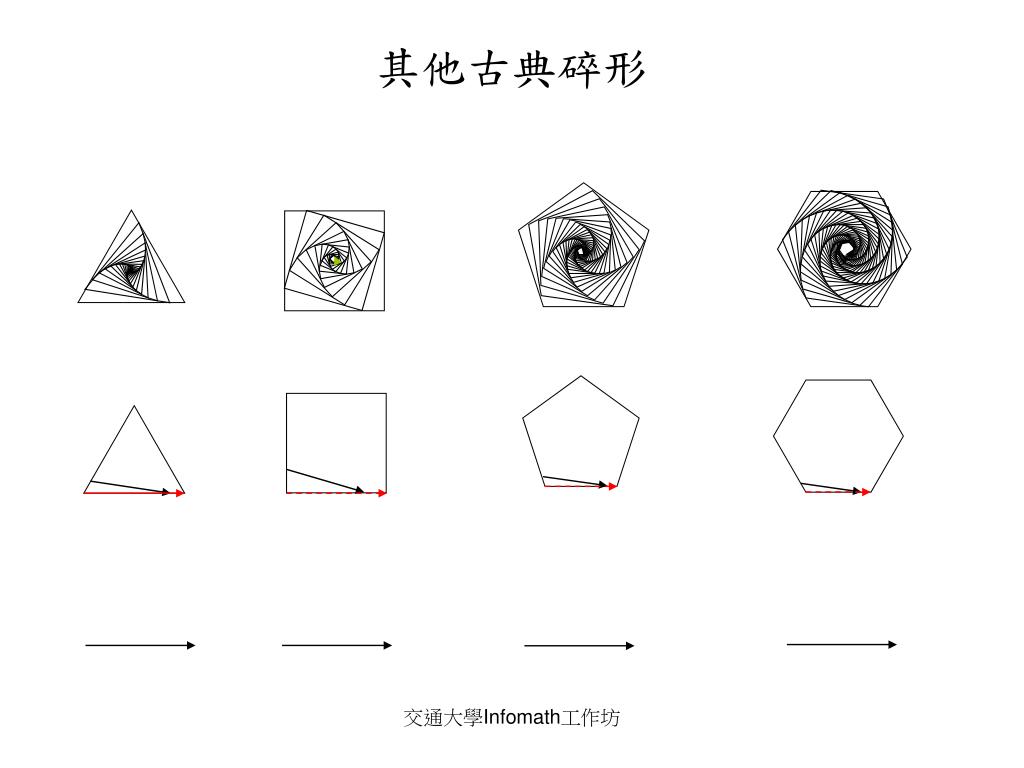

  17. 其他古典碎形 交通大學Infomath工作坊

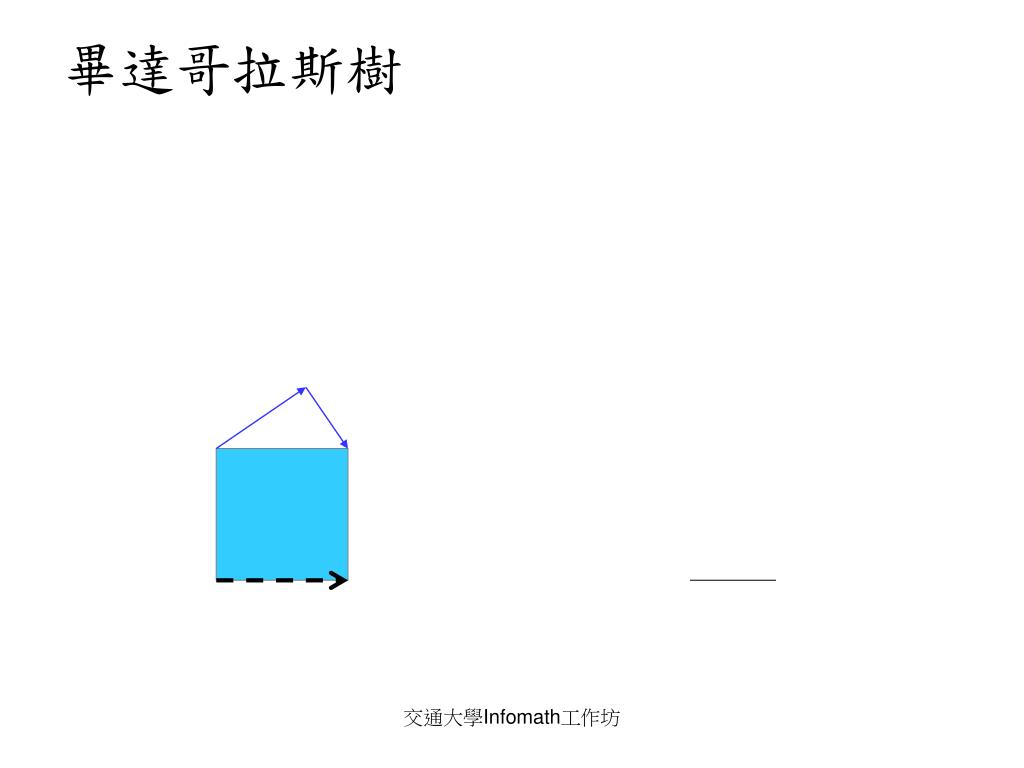

  18. 畢達哥拉斯樹 交通大學Infomath工作坊

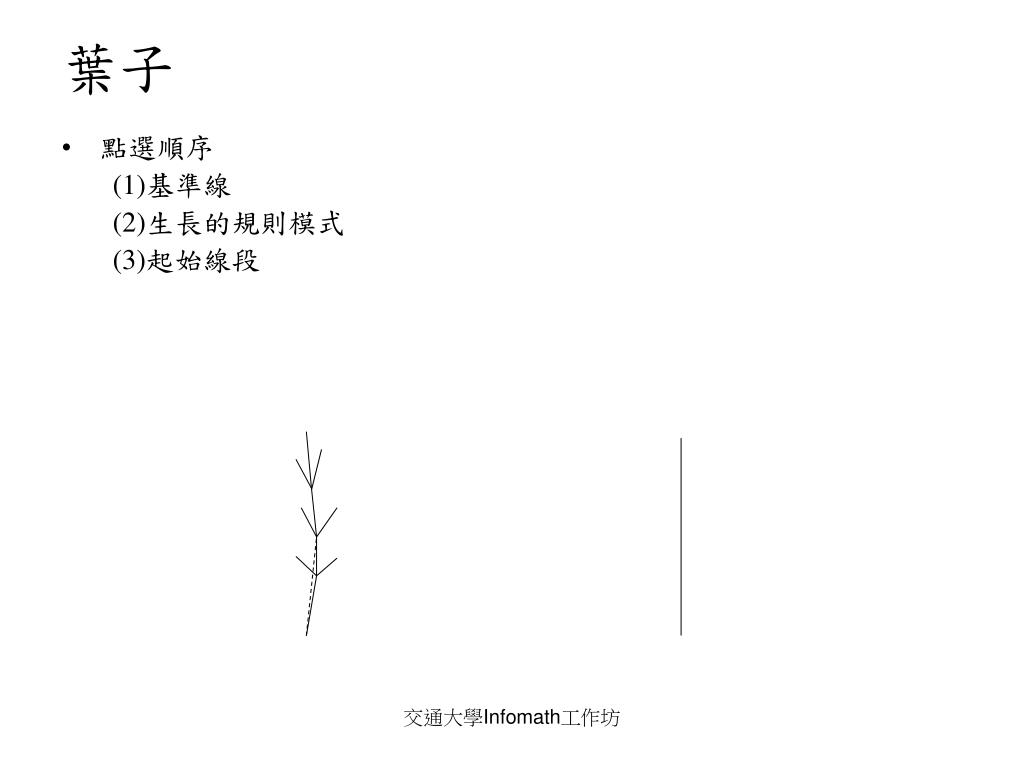

  19. 葉子 • 點選順序 (1)基準線 (2)生長的規則模式 (3)起始線段 交通大學Infomath工作坊

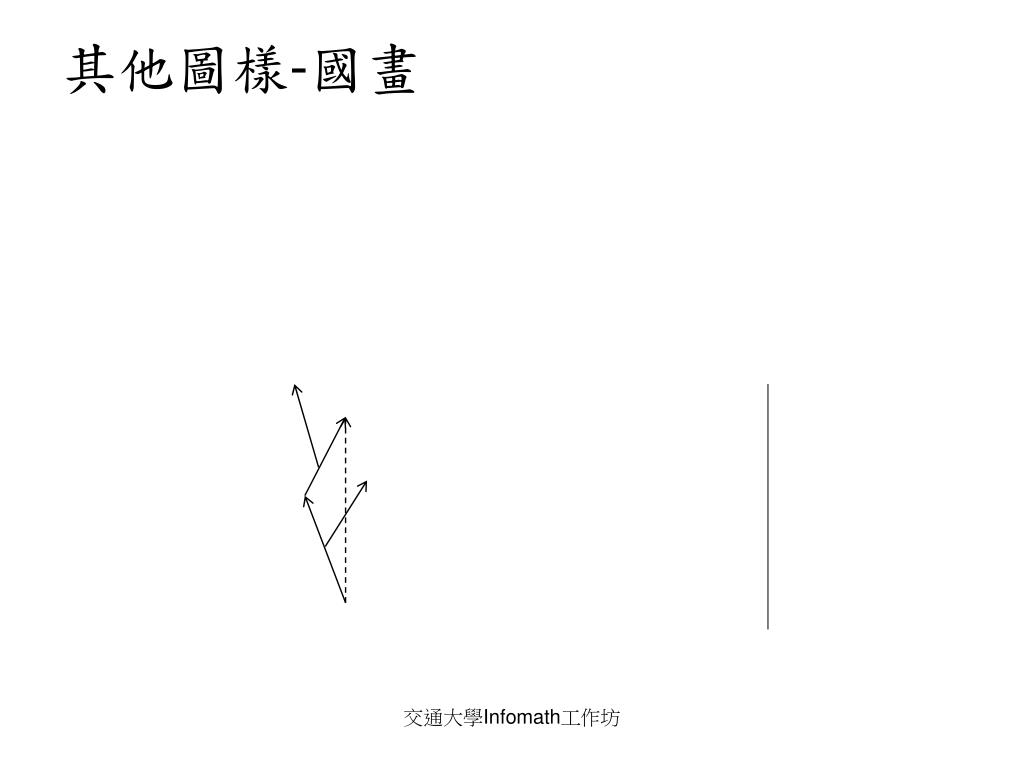

  20. 其他圖樣-國畫 交通大學Infomath工作坊

  21. 仿自然-花花草草 交通大學Infomath工作坊

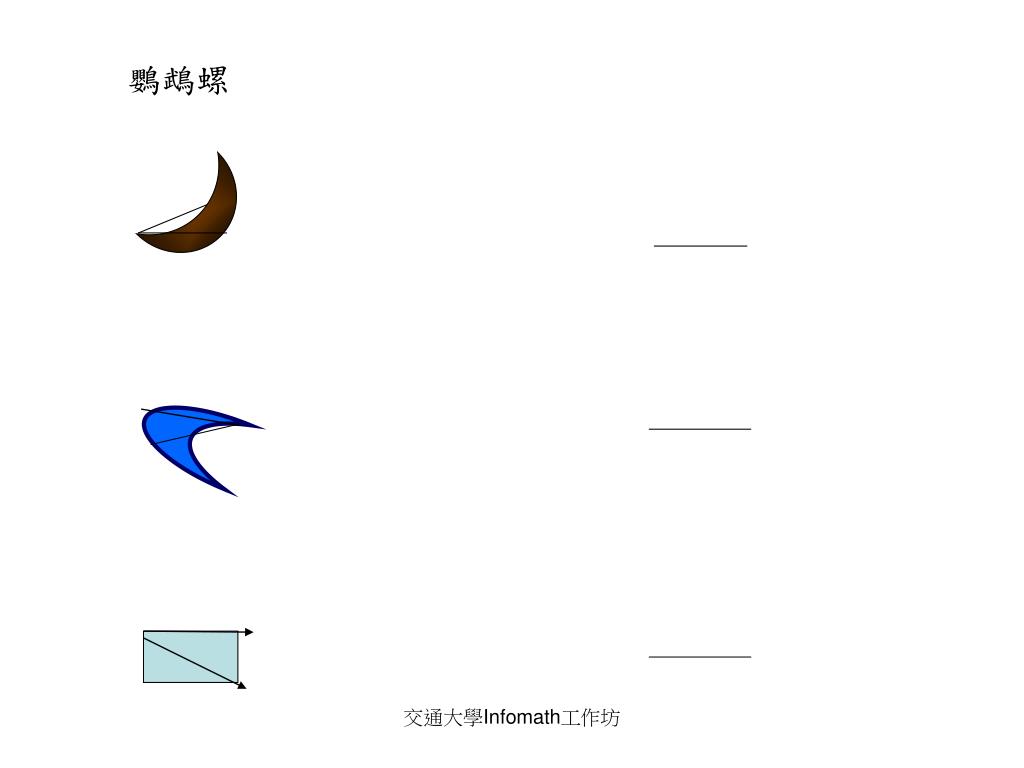

  22. 鸚鵡螺 交通大學Infomath工作坊

  23. 交通大學Infomath工作坊

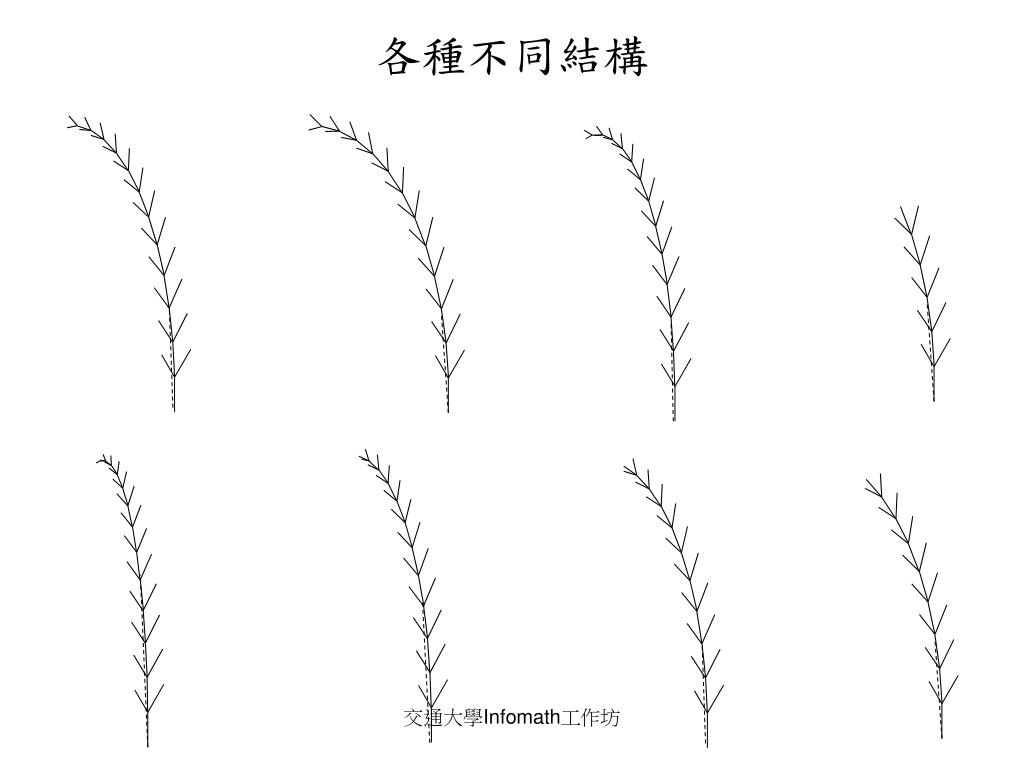

  24. 各種不同結構 交通大學Infomath工作坊

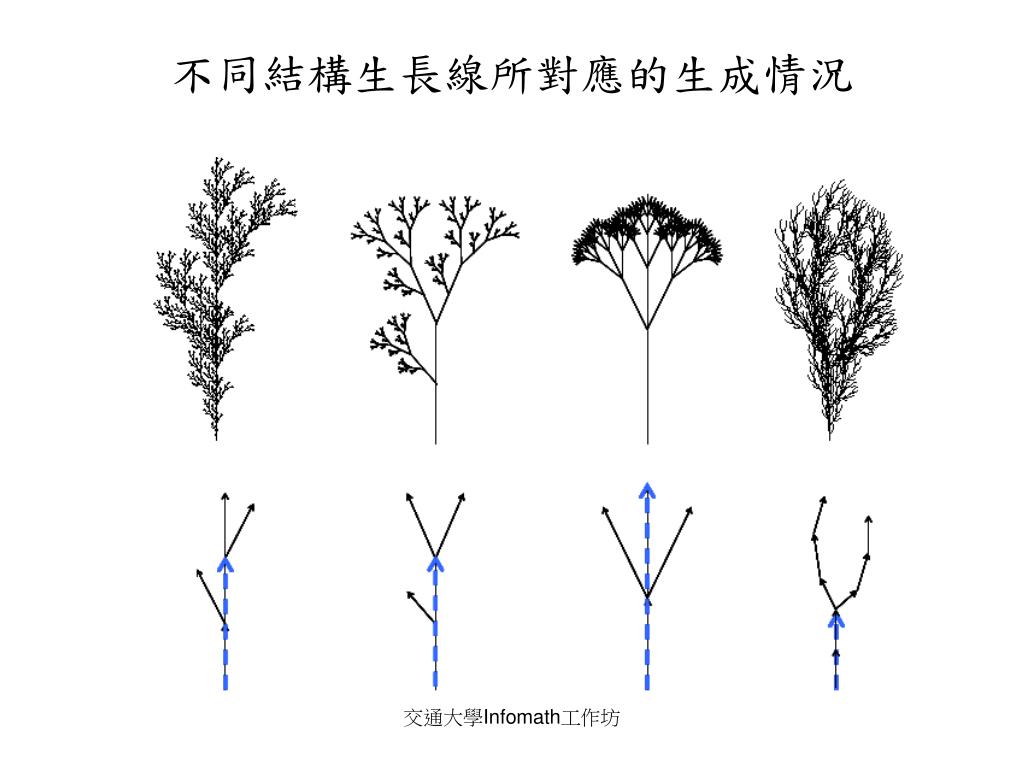

  25. 不同結構生長線所對應的生成情況 交通大學Infomath工作坊

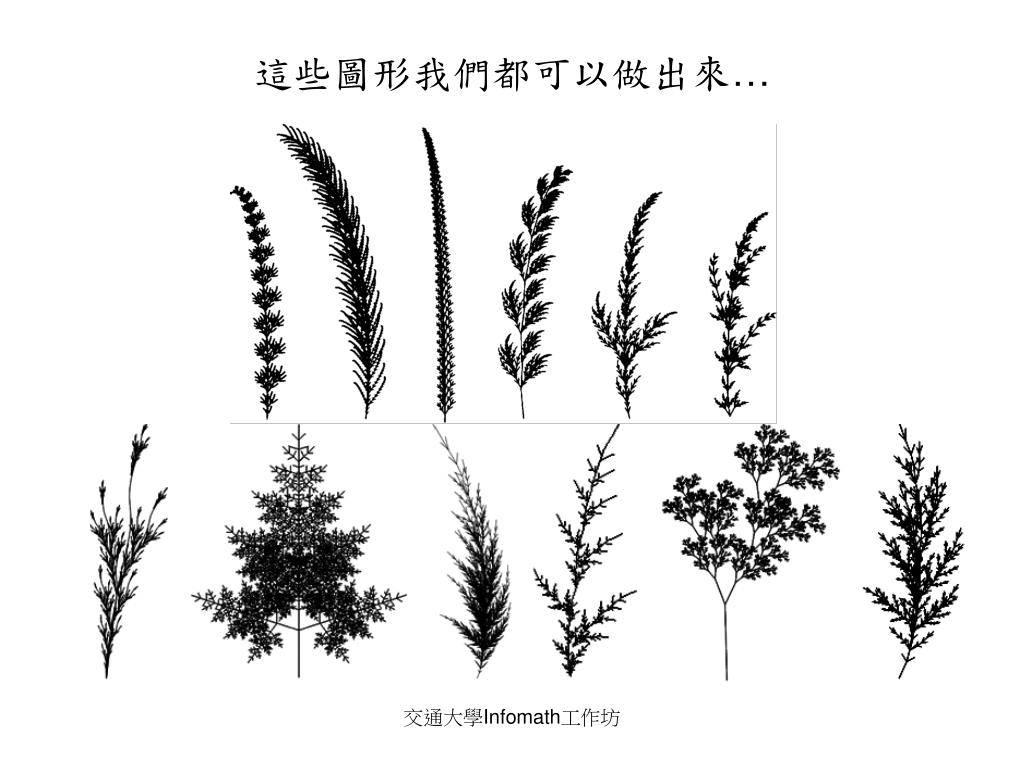

  26. 這些圖形我們都可以做出來… 交通大學Infomath工作坊

  27. 動手試試看其他的生長線吧! • 需製作三要件： (1)基準線 (2)生長的規則模式 (3)起始線段 交通大學Infomath工作坊

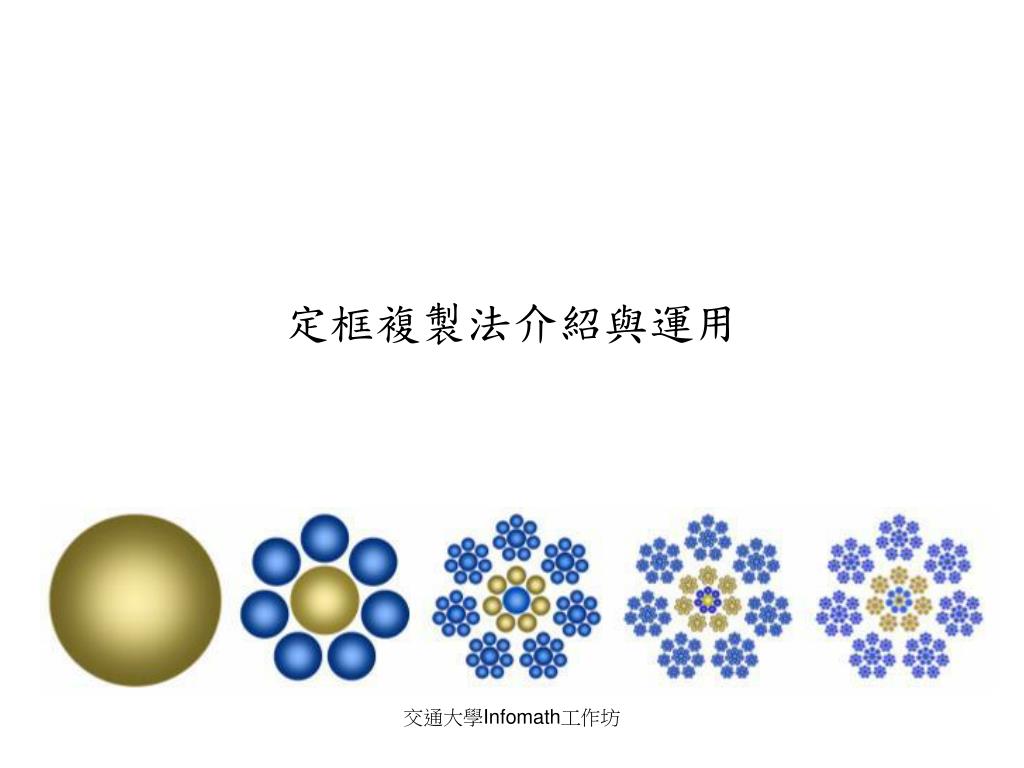

  28. 定框複製法介紹與運用 交通大學Infomath工作坊

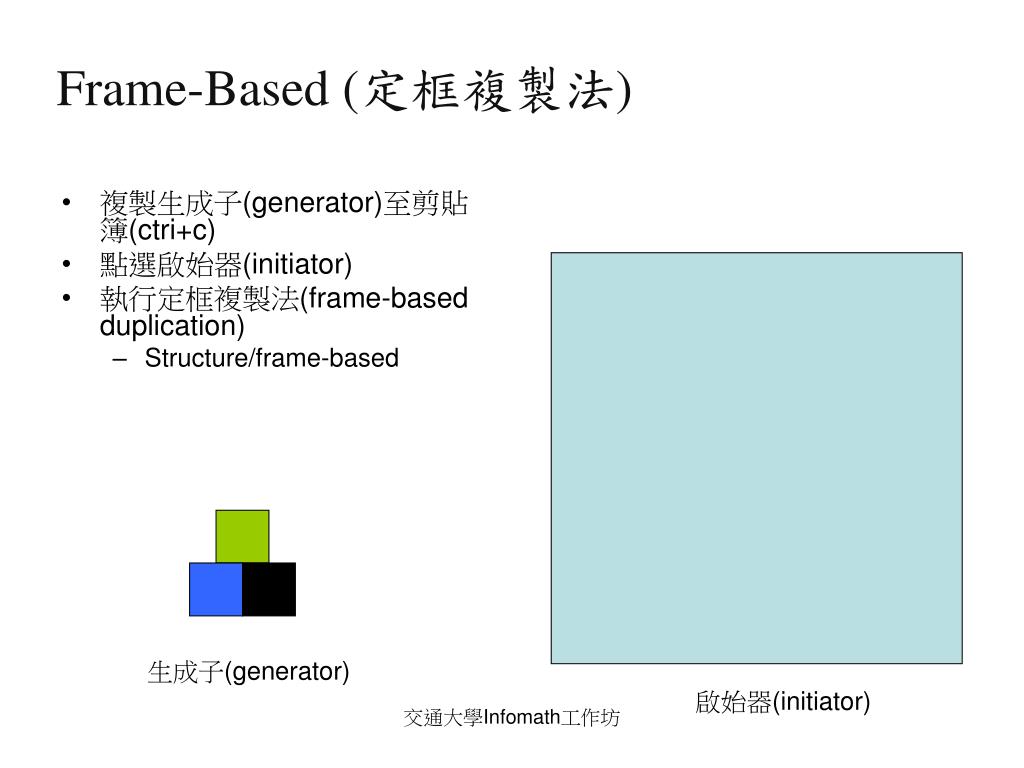

  29. Frame-Based (定框複製法) • 複製生成子(generator)至剪貼簿(ctri+c) • 點選啟始器(initiator) • 執行定框複製法(frame-based duplication) • Structure/frame-based 生成子(generator) 啟始器(initiator) 交通大學Infomath工作坊

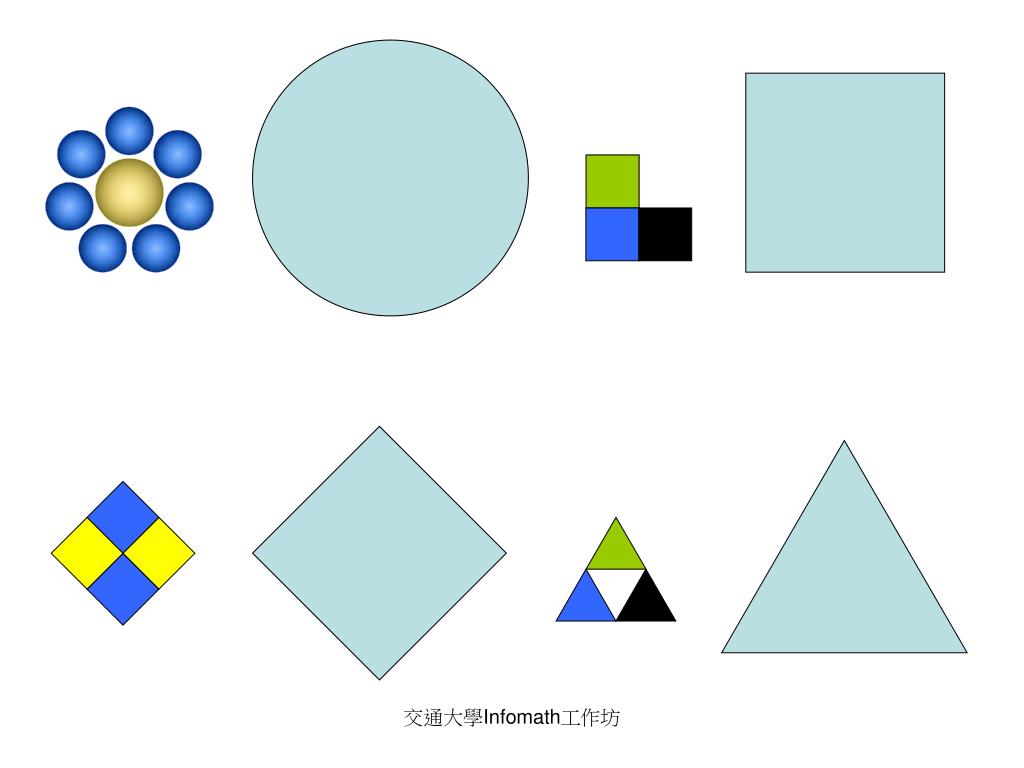

  30. 交通大學Infomath工作坊

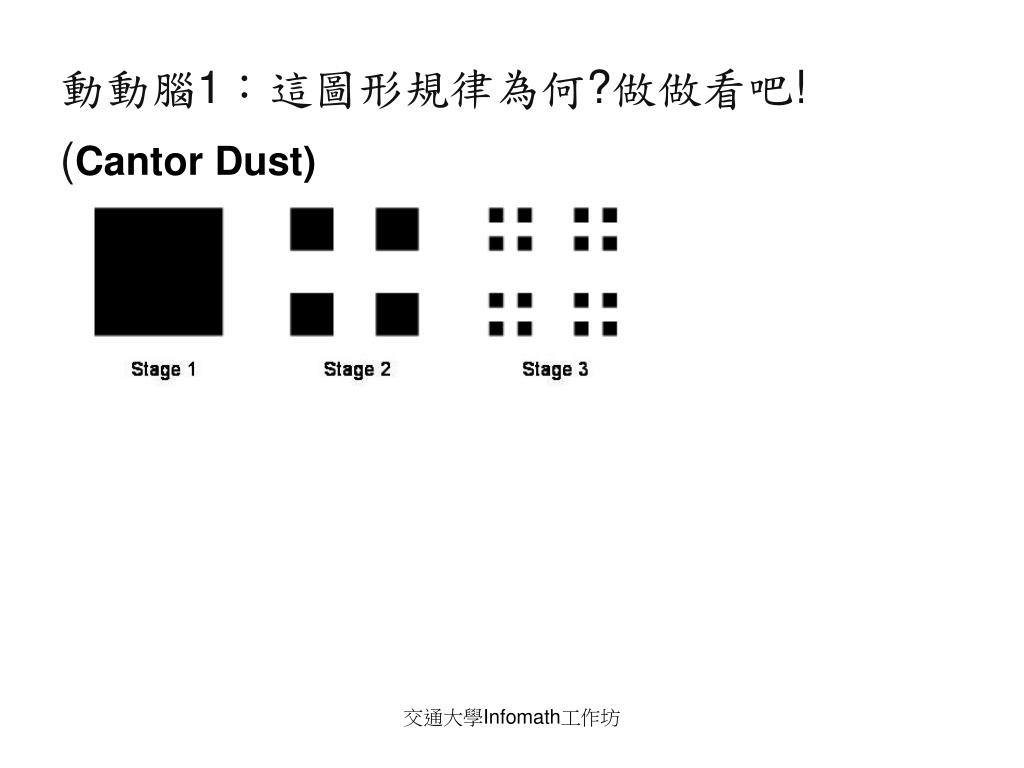

  31. 動動腦1：這圖形規律為何?做做看吧!(Cantor Dust) 交通大學Infomath工作坊

  32. 動動腦2：這圖形規律為何?做做看吧!(Box Fractal) 交通大學Infomath工作坊

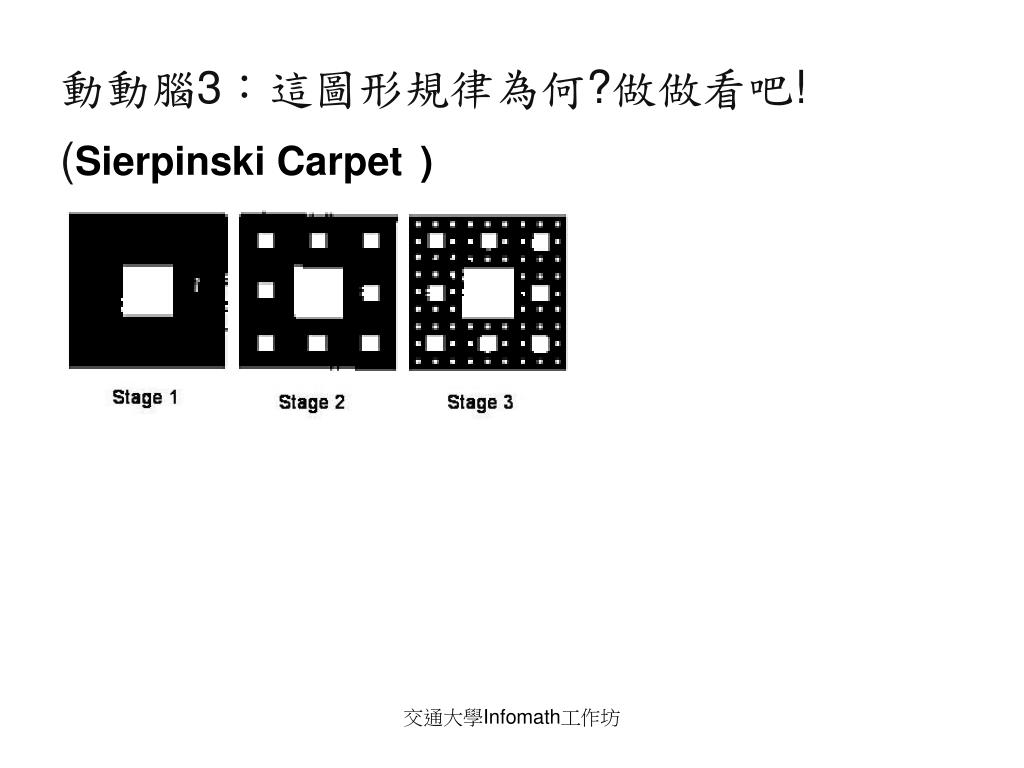

  33. 動動腦3：這圖形規律為何?做做看吧!(Sierpinski Carpet) 交通大學Infomath工作坊

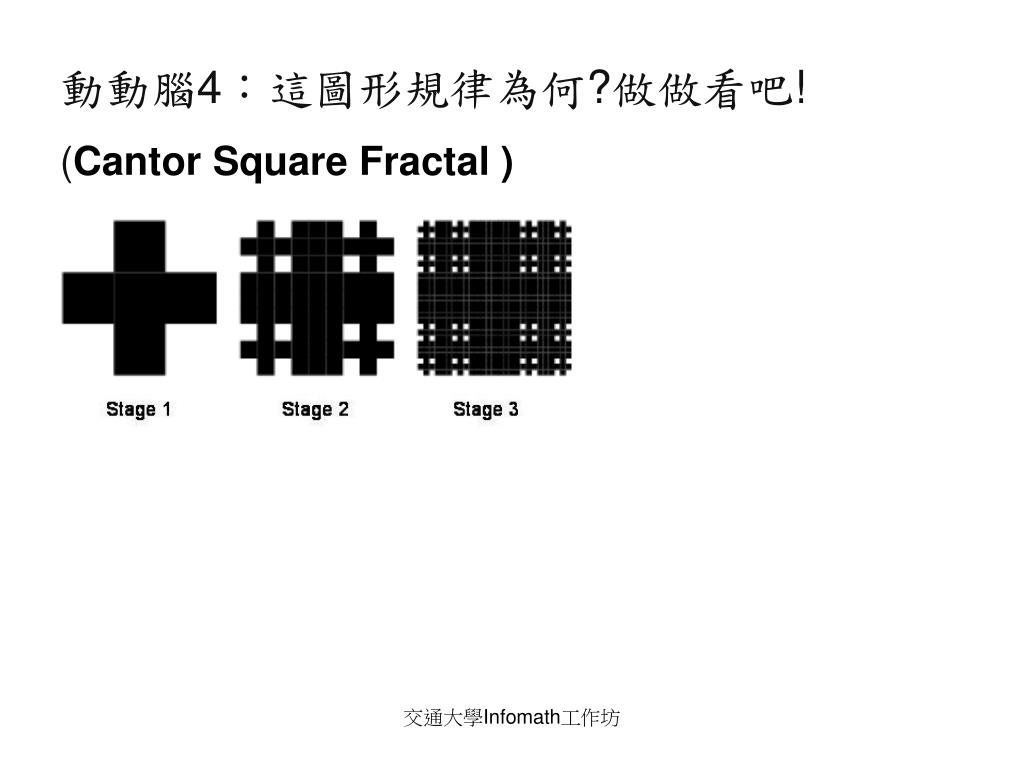

  34. 動動腦4：這圖形規律為何?做做看吧!(Cantor Square Fractal) 交通大學Infomath工作坊

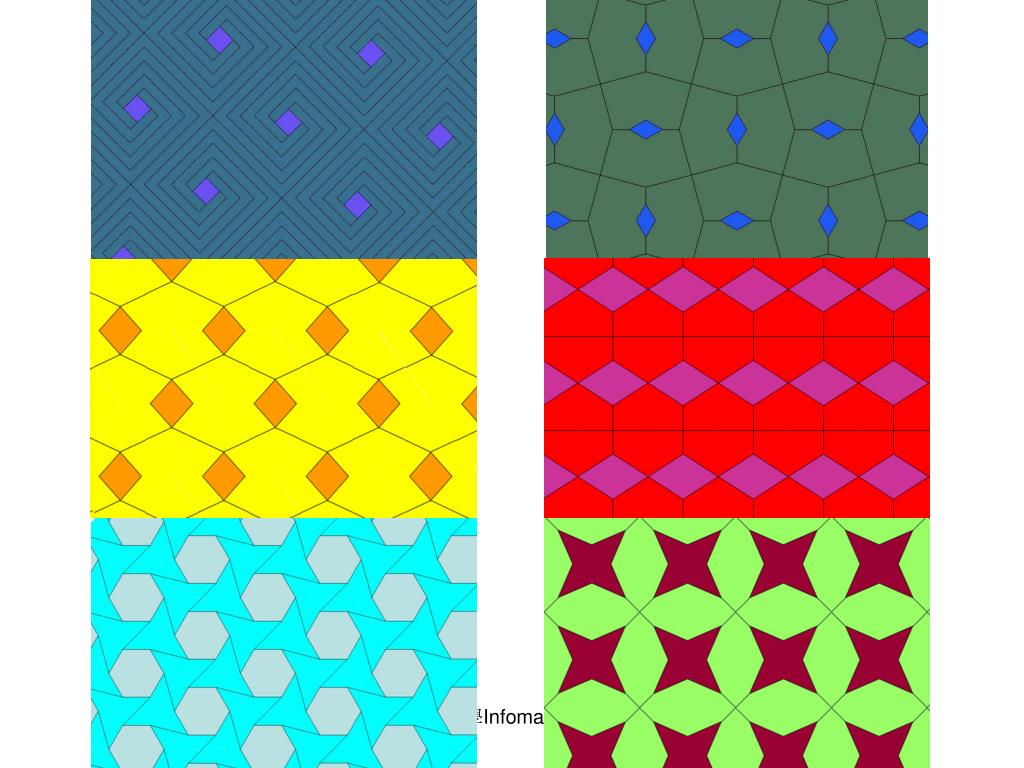

  35. 交通大學Infomath工作坊

  36. 想一想-這些圖是否能快速製作?其週期規律為何?想一想-這些圖是否能快速製作?其週期規律為何? 交通大學Infomath工作坊

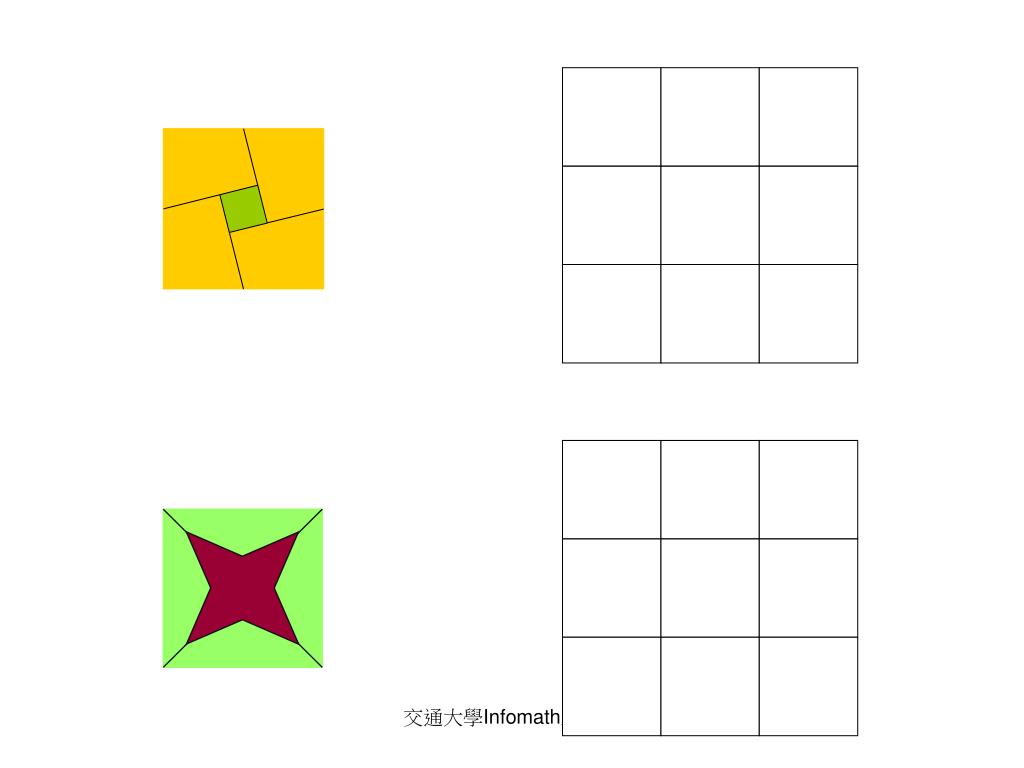

  37. 交通大學Infomath工作坊

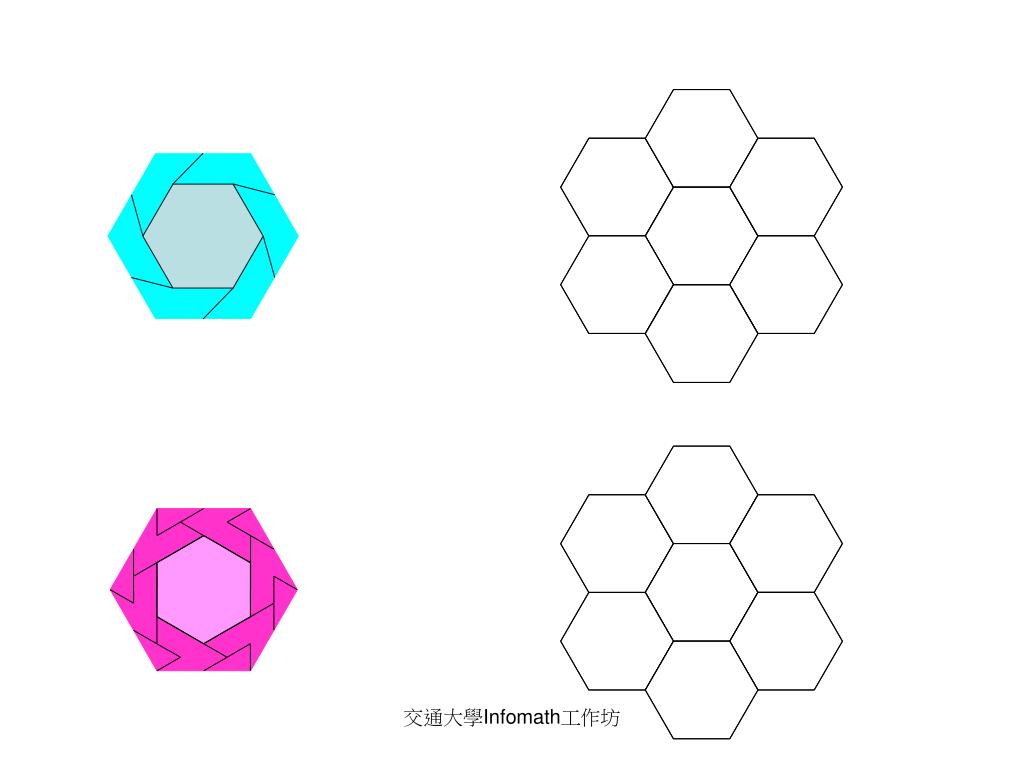

  38. 交通大學Infomath工作坊

  39. 交通大學Infomath工作坊

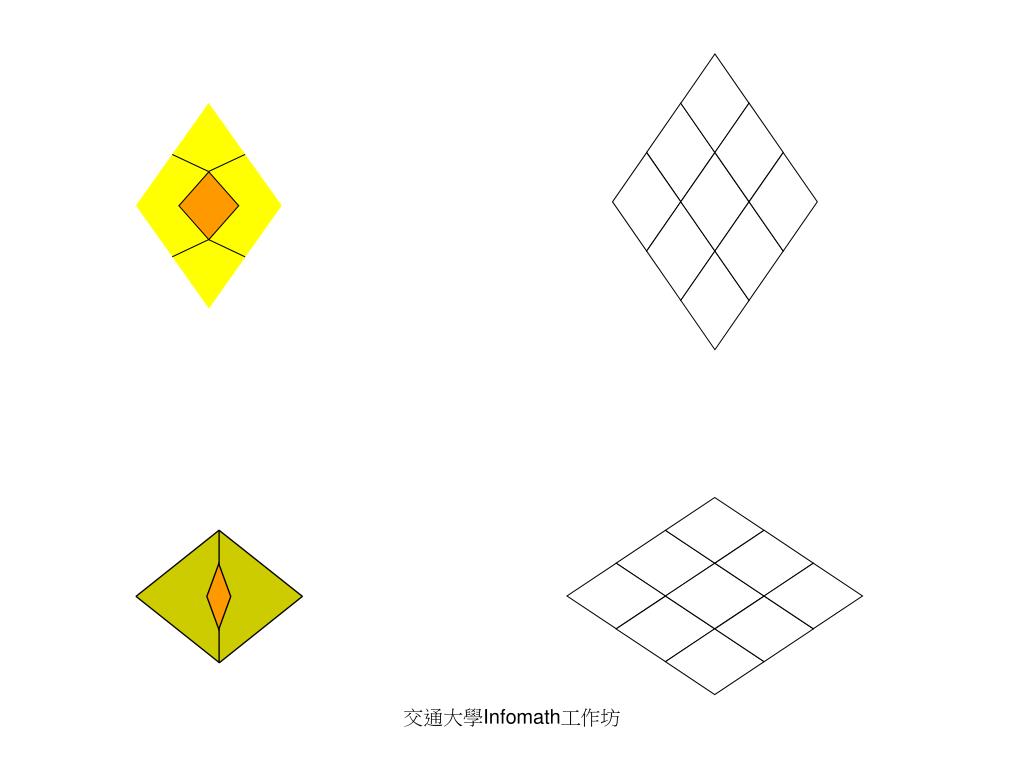

  40. 交通大學Infomath工作坊

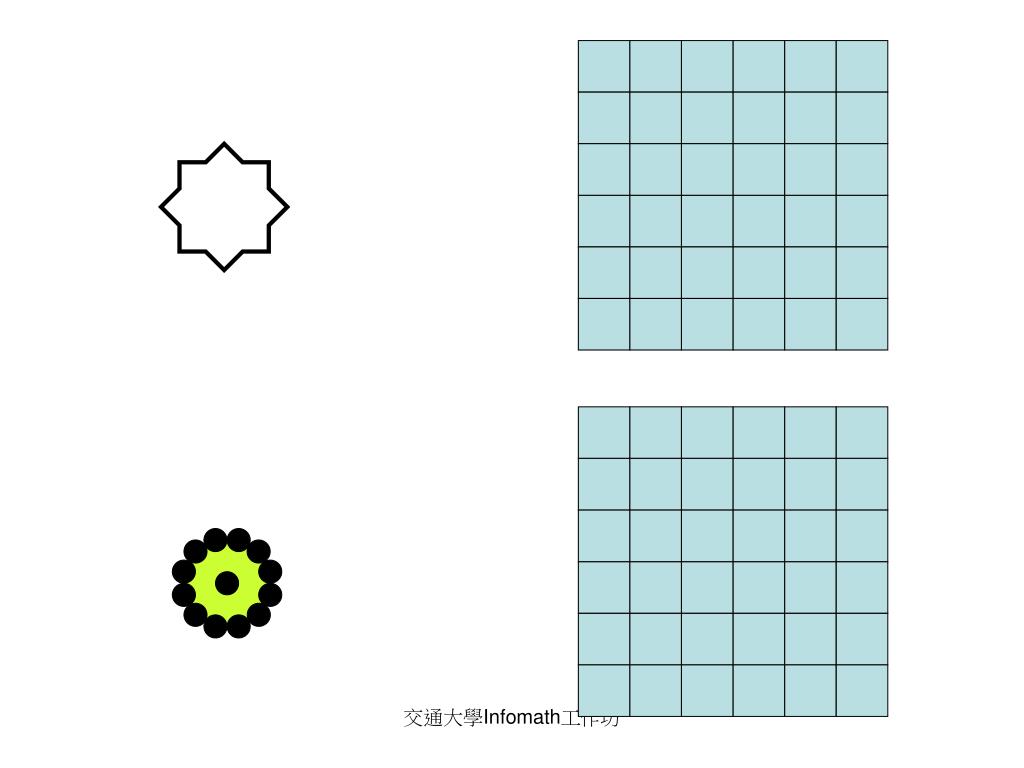

  41. 交通大學Infomath工作坊

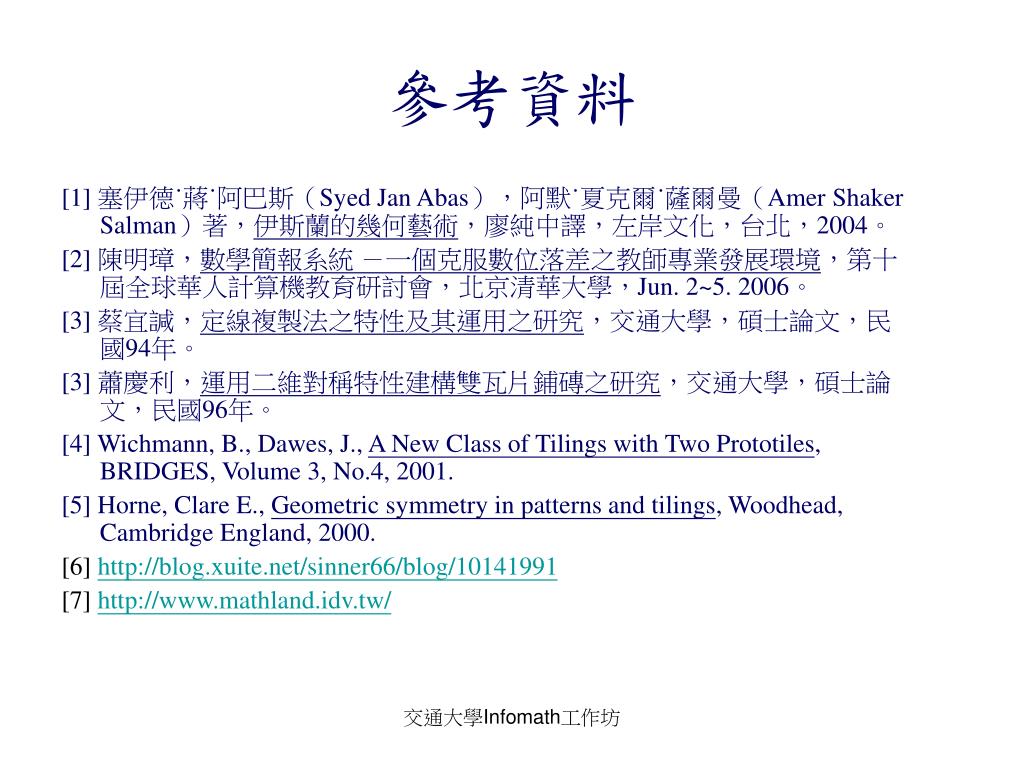

  42. 參考資料 [1] 塞伊德˙蔣˙阿巴斯（Syed Jan Abas），阿默˙夏克爾˙薩爾曼（Amer Shaker Salman）著，伊斯蘭的幾何藝術，廖純中譯，左岸文化，台北，2004。 [2] 陳明璋，數學簡報系統 －一個克服數位落差之教師專業發展環境，第十屆全球華人計算機教育研討會，北京清華大學，Jun. 2~5. 2006。 [3] 蔡宜諴，定線複製法之特性及其運用之研究，交通大學，碩士論文，民國94年。 [3] 蕭慶利，運用二維對稱特性建構雙瓦片鋪磚之研究，交通大學，碩士論文，民國96年。 [4] Wichmann, B., Dawes, J., A New Class of Tilings with Two Prototiles, BRIDGES, Volume 3, No.4, 2001. [5] Horne, Clare E., Geometric symmetry in patterns and tilings, Woodhead, Cambridge England, 2000. [6] http://blog.xuite.net/sinner66/blog/10141991 [7] http://www.mathland.idv.tw/ 交通大學Infomath工作坊
