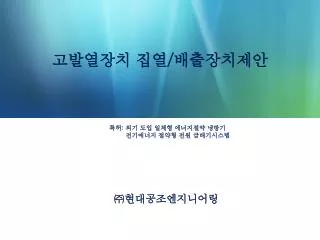

고발열장치 집열 / 배출장치제안

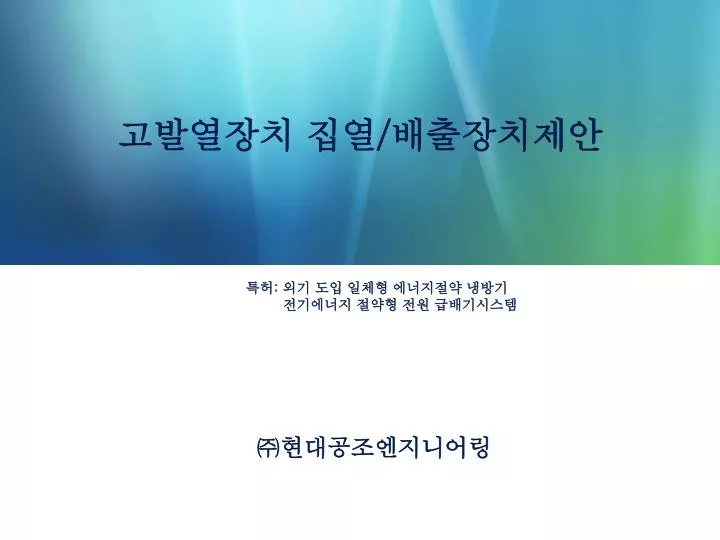

1. 고발열장치집열/배출장치제안 특허: 외기 도입 일체형 에너지절약 냉방기 전기에너지 절약형 전원 급배기시스템 ㈜현대공조엔지니어링

2. 1. 제안서 요약 2. 집열장치 배치도 3. 외기도입장치 4. 급배기 시스템 사진 5. 장비특징 6. 외기도입 냉난방 전력량 및 요금비교 7. 급배기시스템 대처방안 8. 발명특허, 특허출원, 실용신안등록 9. 외기도입장치 도면 10. 외기도입장치 현장설치 11. 전기에너지 공사실적

3. Ⅰ. 제안서 요약 • 1. 사업개요

4. Ⅰ. 제안서 요약 • 2. 제안 개요 에너지 절감 전력량 20 60 % % - 전력량

5. 2-1.시험 데이터 산출표

6. Ⅱ. 집열장치 배치도

7. Ⅲ. 외기도입장치 정면도 정면도

8. 외기도입장치 모니터 실내온도센서

9. 외기도입장치 콘트롤판넬 외기센서 및 필터거치대

10. 외기도입장치 외기흡입구 외기흡입구

11. 외기도입장치 자동 ROLL 필터 자동 ROLL 필터

12. 지자체 사례 구축사례 02 <외기 도입장치 구성> ㅇ 내부에 외기 흡입 덕트 설치 ㅇ 공기 흡입부분에 먼지 유입 방지를 위한 롤 필터 설치 ㅇ기존 냉방기 연동: 외기온도 에 따라 가동,정지 ㅇ 급,배기 FAN은 인버터 방식 채택(속도 자동조절) ㅇ통신포트 설치 - 제어(전원 ON,OFF) - 경보(누수,필터불량 등) [필터 롤 사용 전] [전면] [외부 공기 흡입 덕트] [필터 롤 사용 후]

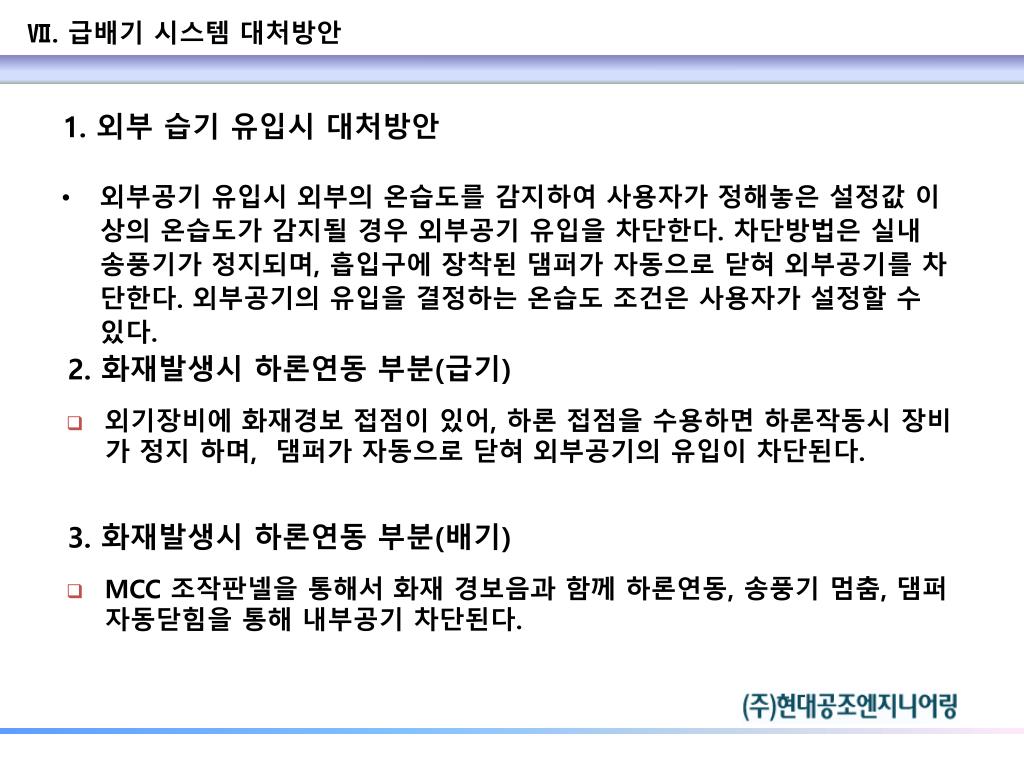

13. Ⅳ. 급배기 시스템 사진 대지

14. Ⅶ. 급배기 시스템 대처방안 • 1. 외부 습기 유입시 대처방안 • 외부공기 유입시 외부의 온습도를 감지하여 사용자가 정해놓은 설정값 이상의 온습도가 감지될 경우 외부공기 유입을 차단한다. 차단방법은 실내 송풍기가 정지되며, 흡입구에 장착된 댐퍼가 자동으로 닫혀 외부공기를 차단한다. 외부공기의 유입을 결정하는 온습도 조건은 사용자가 설정할 수 있다. • 2. 화재발생시 하론연동 부분(급기) • 외기장비에 화재경보 접점이 있어, 하론 접점을 수용하면 하론작동시 장비가 정지 하며, 댐퍼가 자동으로 닫혀 외부공기의 유입이 차단된다. • 3. 화재발생시 하론연동 부분(배기) • MCC 조작판넬을 통해서 화재 경보음과 함께 하론연동, 송풍기 멈춤, 댐퍼자동닫힘을 통해 내부공기 차단된다.

15. Ⅴ. 장비 특징(내용) 외기도입운전 에너지 절감 하기표와 같이 실외온도가 낮을때 직접 외기를 받아 공기순환을 통한 실내 의 적정온도를 유지하며, 압축기 구동시간을 최소화하여 에너지를 절감함. 출처 : 기상청 (www.kma.go.kr) 외기도입자동화 및 기존장비연동 외기는 오염도 및 풍량등을감지하는자동제어시스템에 의해 필터링을거친뒤 실내로 유입된다 기존장비와 병렬연계하여운전함으로서 기존장비에서도 동일한 에너지 절감효과를 거둘수 있다.

16. Ⅵ. 외기도입 냉방기 전력량 및 요금비교

17. Ⅸ. 외기도입장치 도면

18. Ⅸ. 외기도입장치 현장설치(KT○○국사)

19. Ⅷ. 발명특허, 특허출원, 실용신안등록

20. ⅩI. 전기에너지 공사실적 KT 충청지역 전기에너지공사(2012년도) • 둔산전화국 • 대전 NSC 전화국 • 용전전화국 • 보령전화국 • 남청주전화국 • 아산전화국 • 정부종합청사
