《发电厂电气》

《发电厂电气》

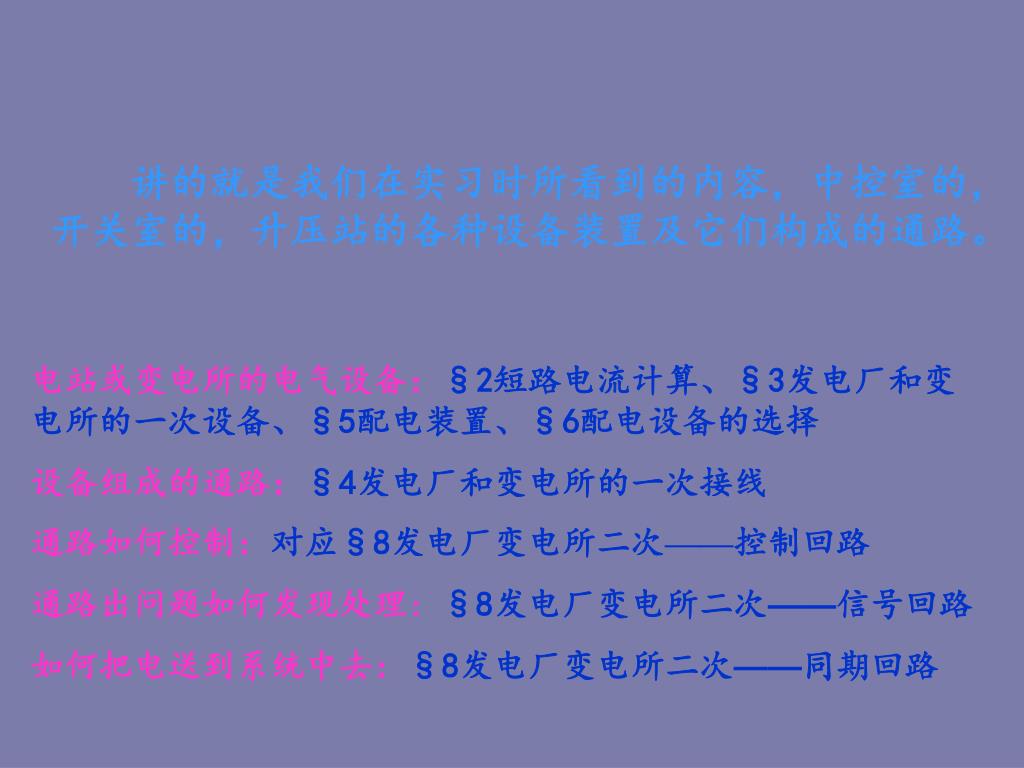

讲的就是我们在实习时所看到的内容，中控室的，开关室的，升压站的各种设备装置及它们构成的通路。讲的就是我们在实习时所看到的内容，中控室的，开关室的，升压站的各种设备装置及它们构成的通路。电站或变电所的电气设备：§2短路电流计算、§3发电厂和变电所的一次设备、§5配电装置、§6配电设备的选择设备组成的通路：§4发电厂和变电所的一次接线通路如何控制：对应§8发电厂变电所二次——控制回路通路出问题如何发现处理：§8发电厂变电所二次——信号回路如何把电送到系统中去：§8发电厂变电所二次——同期回路

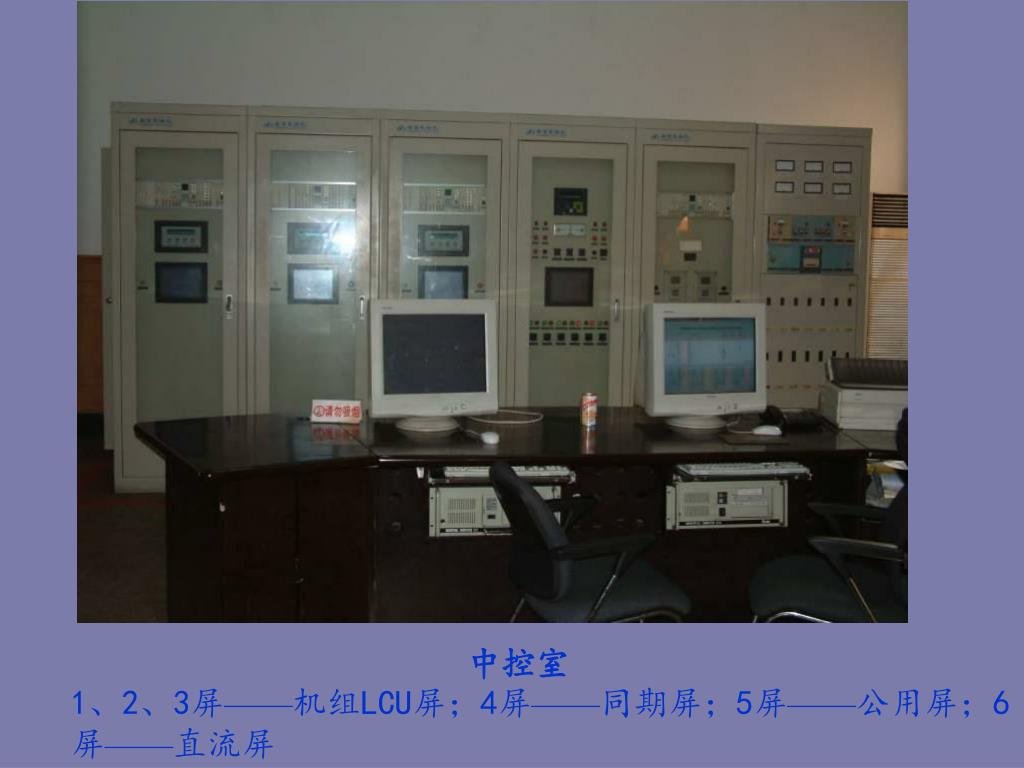

中控室 1、2、3屏——机组LCU屏；4屏——同期屏；5屏——公用屏；6屏——直流屏

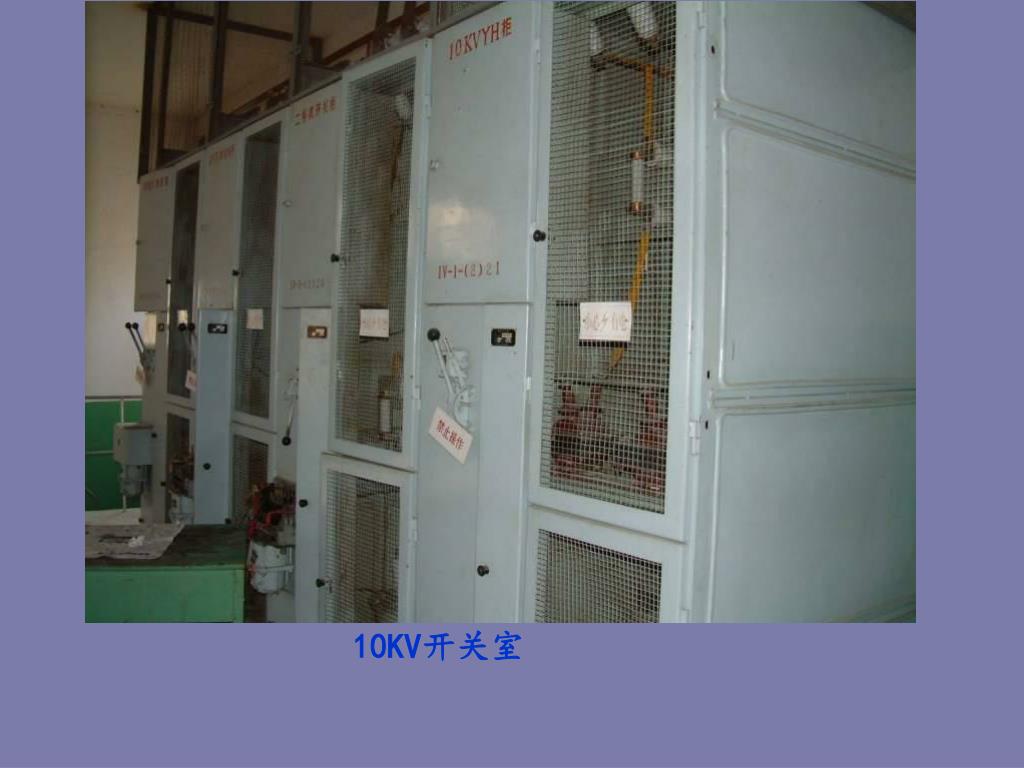

10KV开关室

上位机监控屏

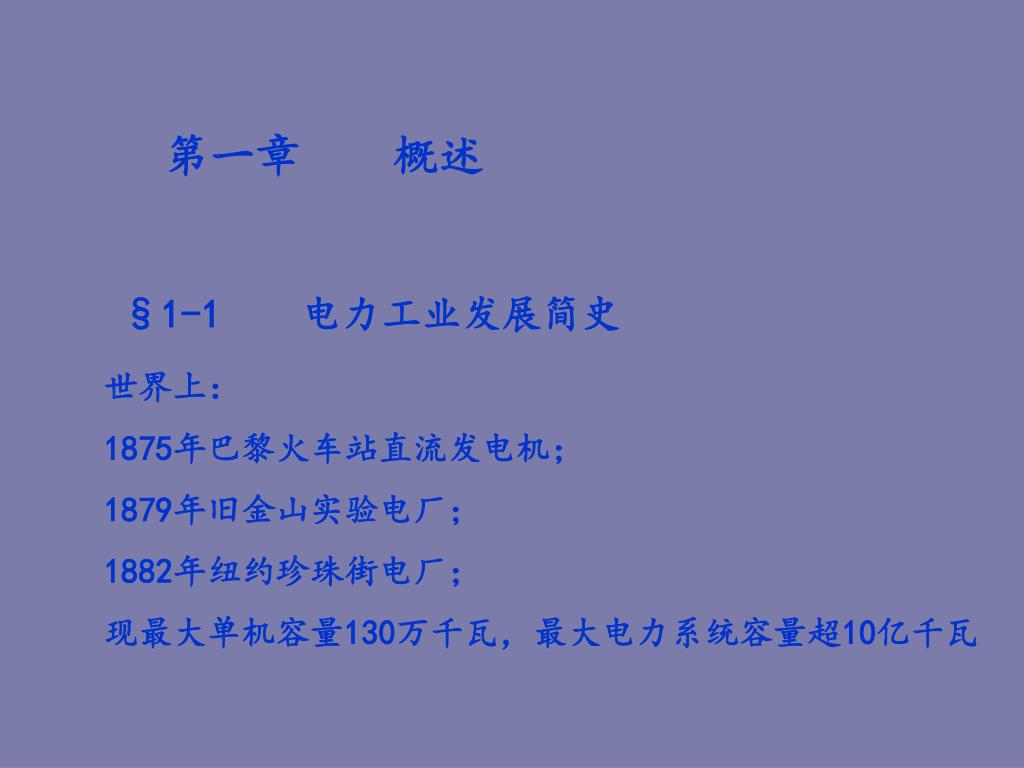

第一章概述 §1-1 电力工业发展简史世界上： 1875年巴黎火车站直流发电机； 1879年旧金山实验电厂； 1882年纽约珍珠街电厂；现最大单机容量130万千瓦，最大电力系统容量超10亿千瓦

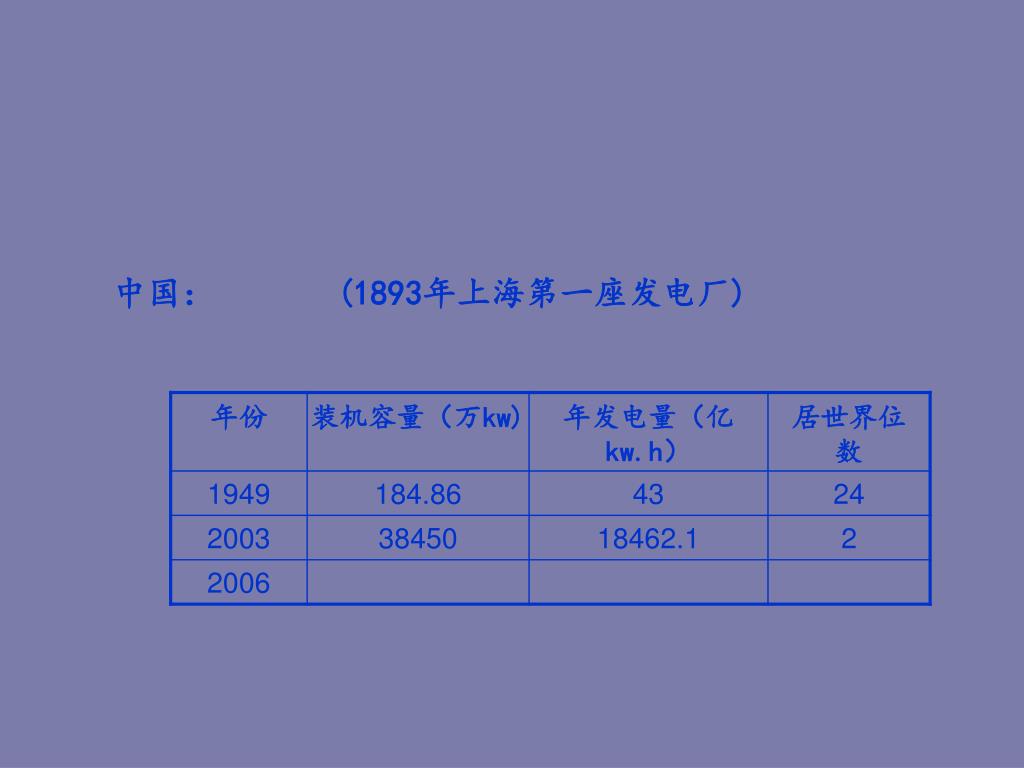

中国： (1893年上海第一座发电厂)

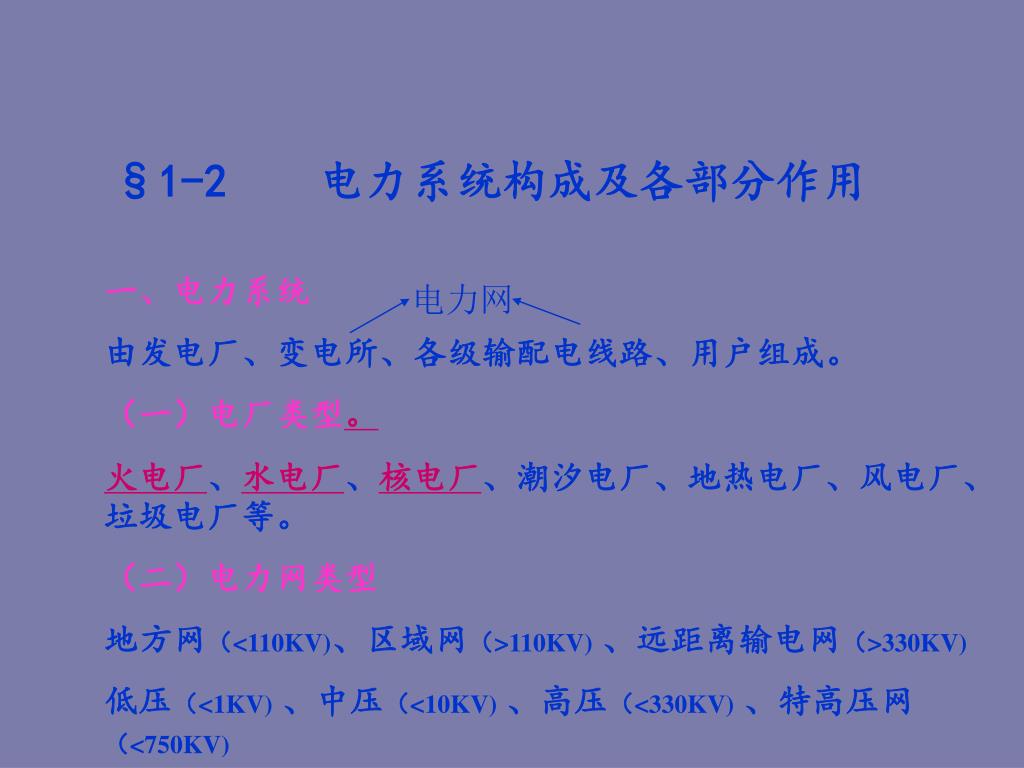

§1-2 电力系统构成及各部分作用 一、电力系统由发电厂、变电所、各级输配电线路、用户组成。（一）电厂类型。火电厂、水电厂、核电厂、潮汐电厂、地热电厂、风电厂、垃圾电厂等。（二）电力网类型地方网（<110KV)、区域网（>110KV) 、远距离输电网（>330KV) 低压（<1KV) 、中压（<10KV) 、高压（<330KV) 、特高压网（<750KV) 电力网

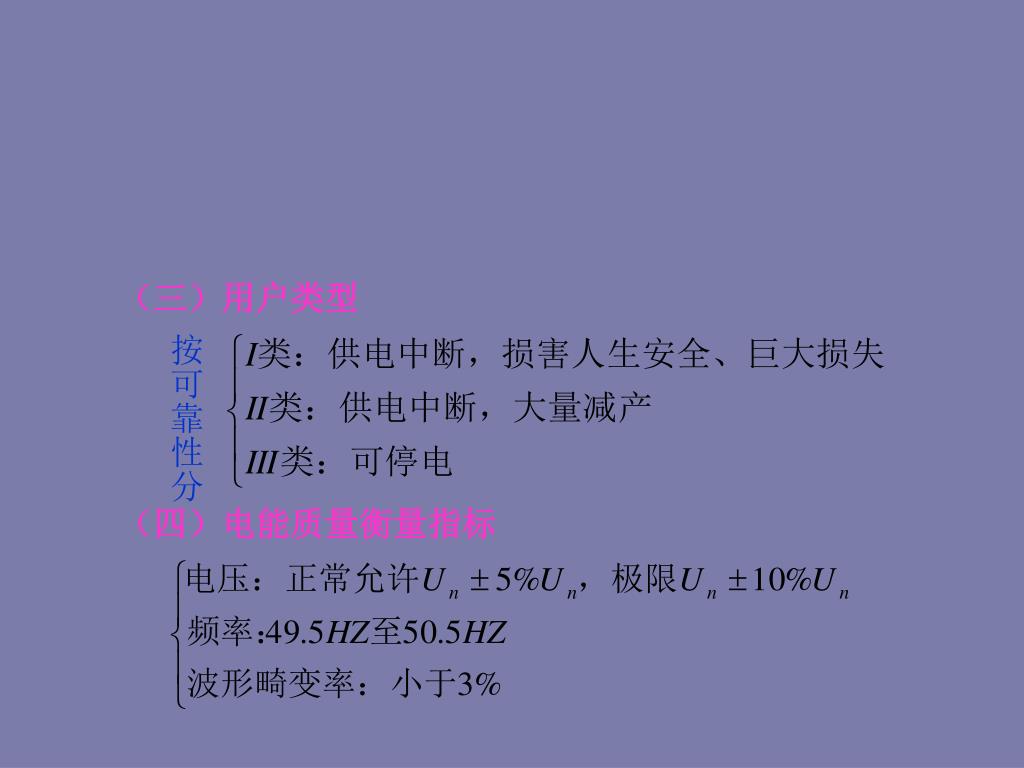

（三）用户类型 按可靠性分（四）电能质量衡量指标

核电厂 火电厂水电厂

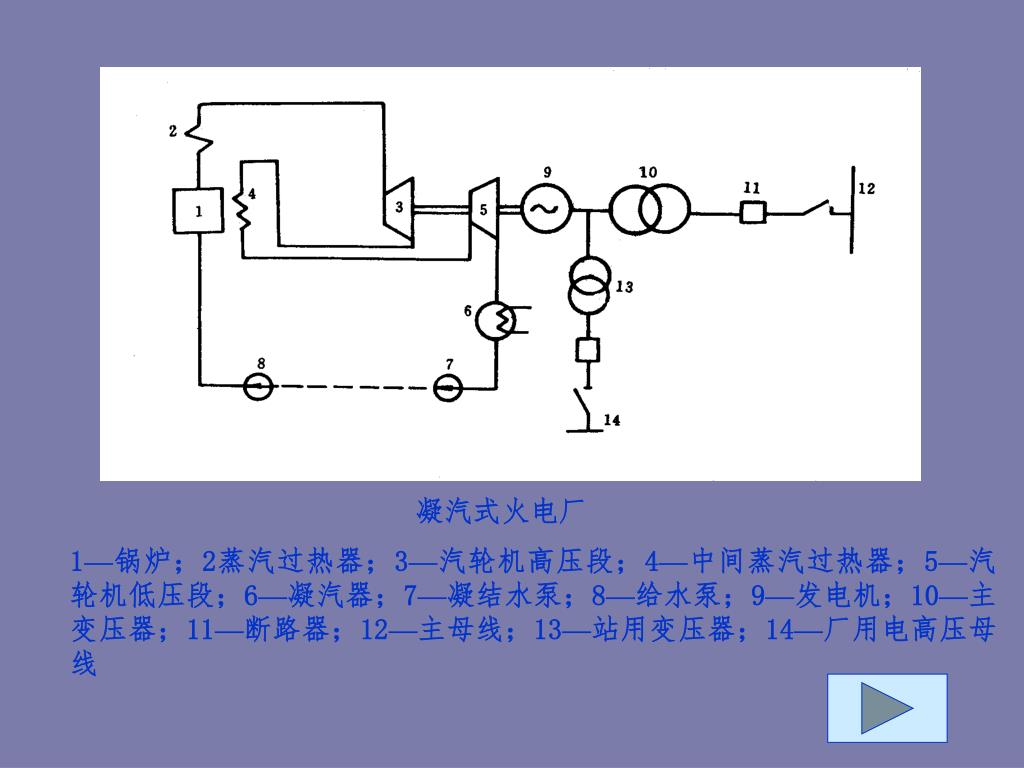

凝汽式火电厂 1—锅炉；2蒸汽过热器；3—汽轮机高压段；4—中间蒸汽过热器；5—汽轮机低压段；6—凝汽器；7—凝结水泵；8—给水泵；9—发电机；10—主变压器；11—断路器；12—主母线；13—站用变压器；14—厂用电高压母线

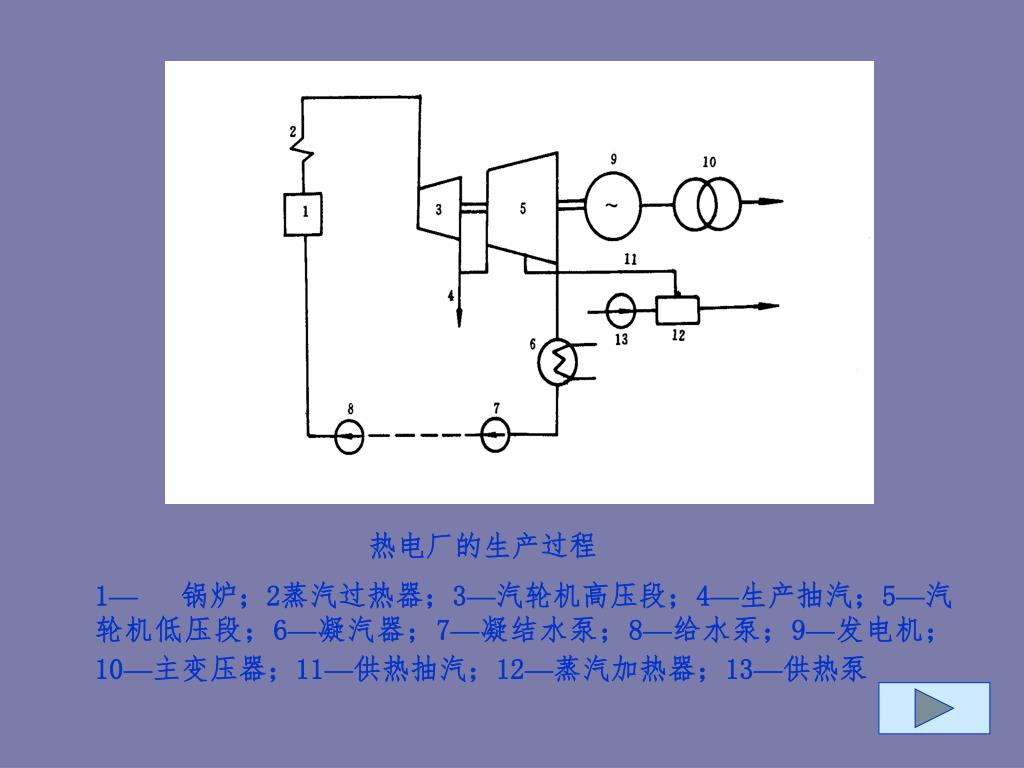

热电厂的生产过程 1— 锅炉；2蒸汽过热器；3—汽轮机高压段；4—生产抽汽；5—汽轮机低压段；6—凝汽器；7—凝结水泵；8—给水泵；9—发电机；10—主变压器；11—供热抽汽；12—蒸汽加热器；13—供热泵

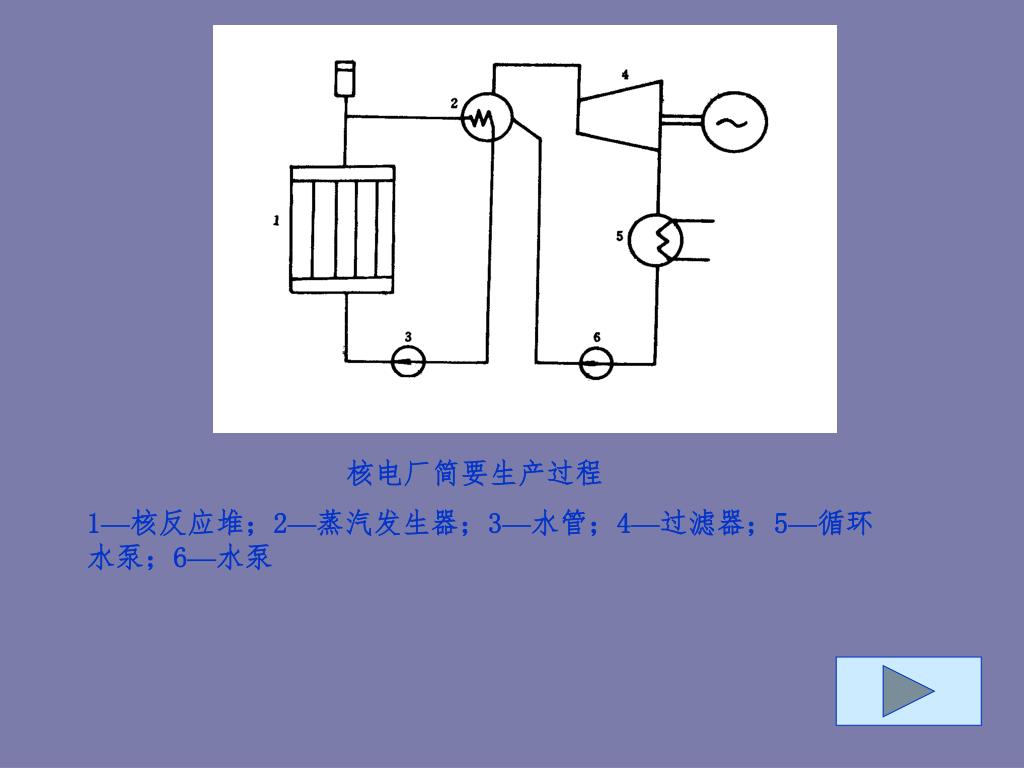

核电厂简要生产过程 1—核反应堆；2—蒸汽发生器；3—水管；4—过滤器；5—循环水泵；6—水泵

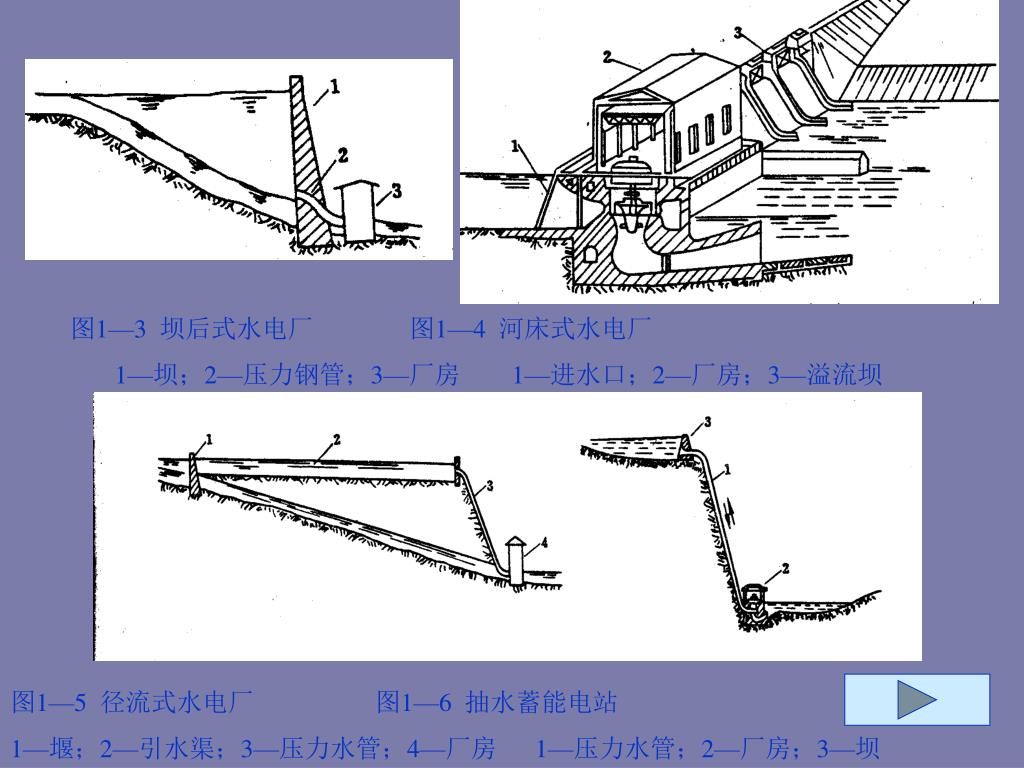

图1—3 坝后式水电厂图1—4 河床式水电厂 1—坝；2—压力钢管；3—厂房 1—进水口；2—厂房；3—溢流坝图1—5 径流式水电厂图1—6 抽水蓄能电站 1—堰；2—引水渠；3—压力水管；4—厂房 1—压力水管；2—厂房；3—坝

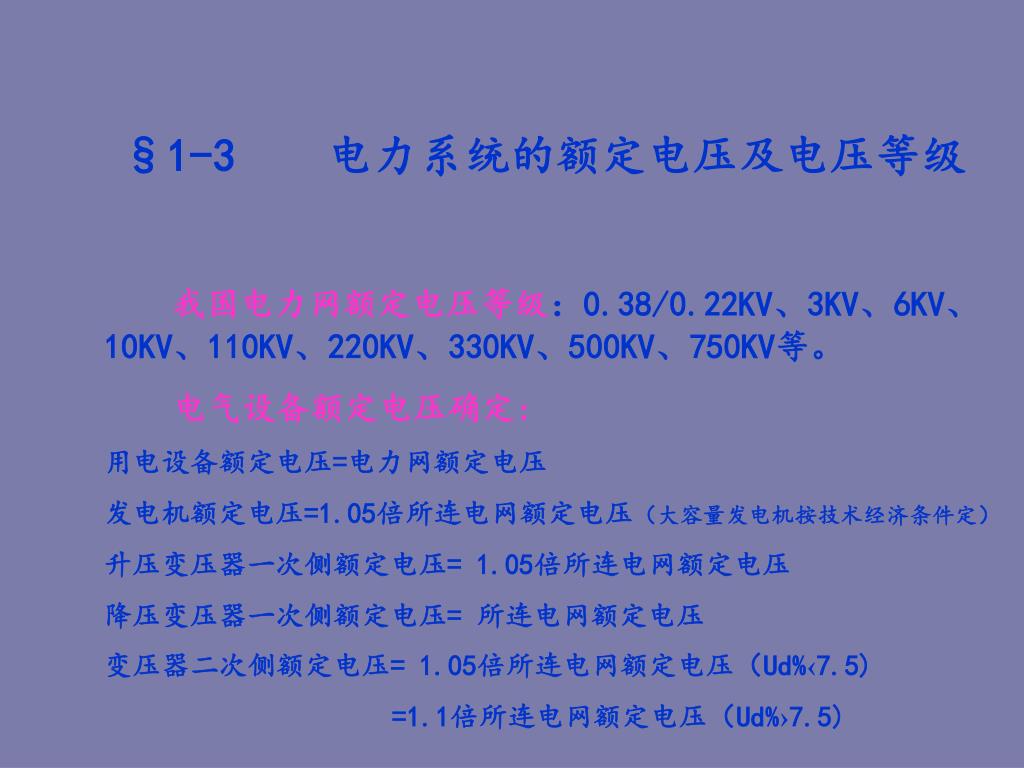

§1-3 电力系统的额定电压及电压等级 我国电力网额定电压等级：0.38/0.22KV、3KV、6KV、10KV、110KV、220KV、330KV、500KV、750KV等。电气设备额定电压确定: 用电设备额定电压=电力网额定电压发电机额定电压=1.05倍所连电网额定电压（大容量发电机按技术经济条件定）升压变压器一次侧额定电压= 1.05倍所连电网额定电压降压变压器一次侧额定电压= 所连电网额定电压变压器二次侧额定电压= 1.05倍所连电网额定电压（Ud%‹7.5) =1.1倍所连电网额定电压（Ud%›7.5)

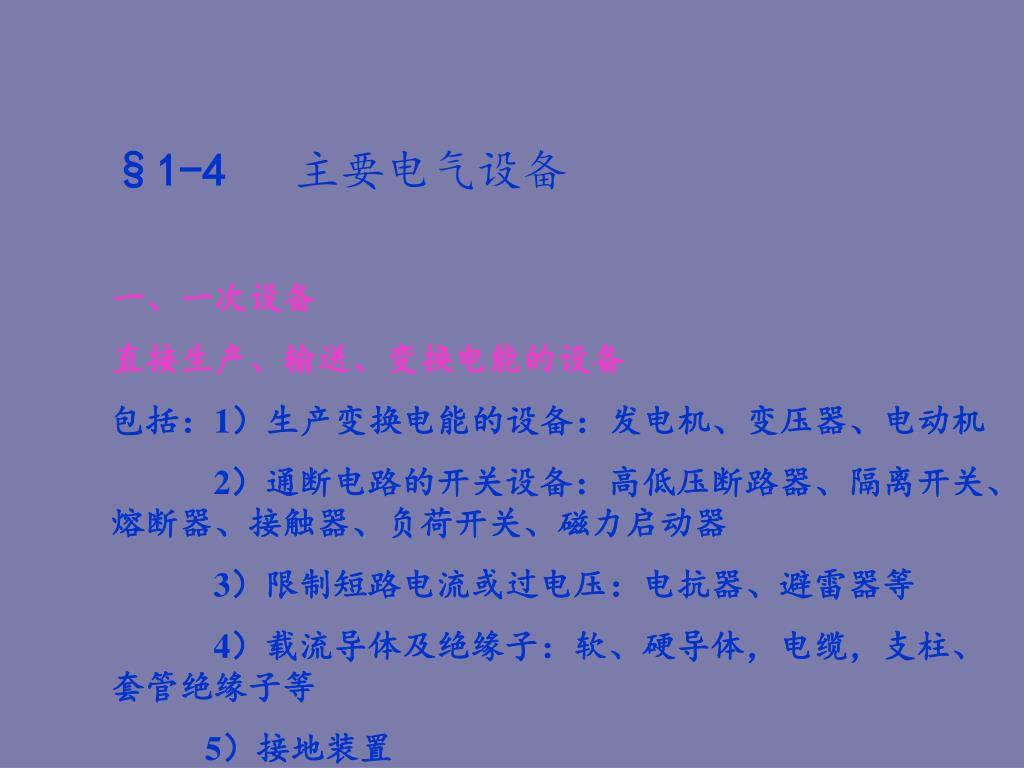

§1-4 主要电气设备 一、一次设备直接生产、输送、变换电能的设备包括：1）生产变换电能的设备：发电机、变压器、电动机 2）通断电路的开关设备：高低压断路器、隔离开关、熔断器、接触器、负荷开关、磁力启动器 3）限制短路电流或过电压：电抗器、避雷器等 4）载流导体及绝缘子：软、硬导体，电缆，支柱、套管绝缘子等 5）接地装置

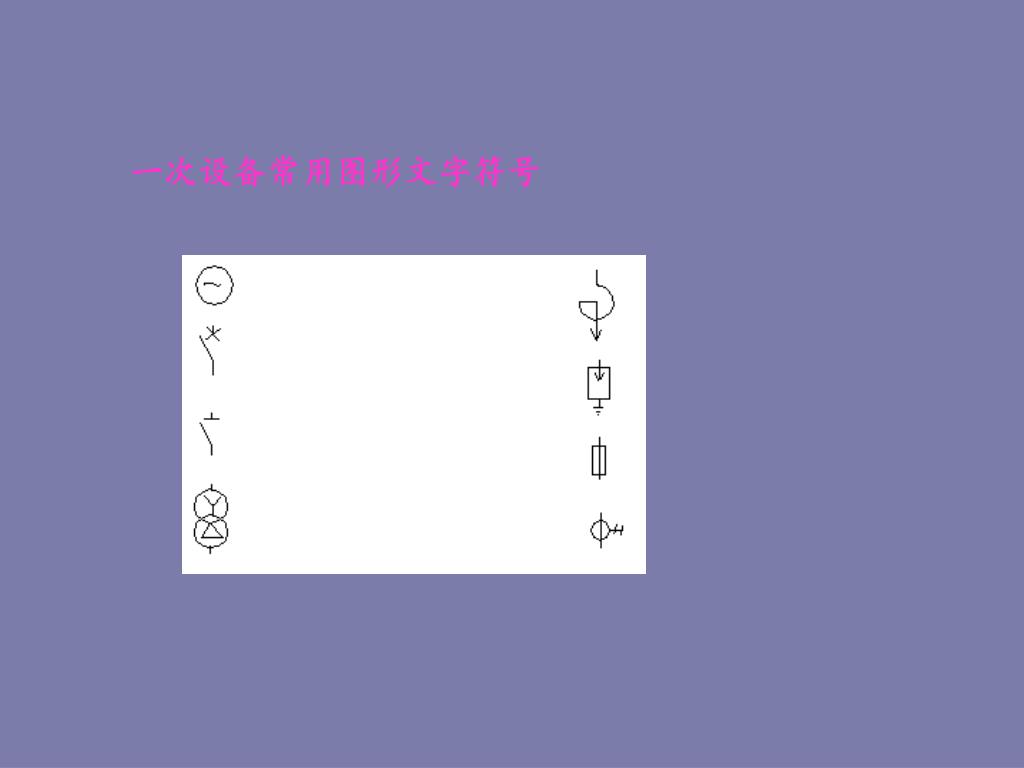

一次设备常用图形文字符号

二、二次设备 对一次设备和系统的运行状况进行测量、控制、保护和监察、调节的设备包括： 1）测量表计：电压表、电流表、功率表、电度表等 2）继电保护和自动装置：继电器、自动装置等 3）操作电器：控制开关、按钮等 4）直流电源设备：蓄电池、硅整流装置等

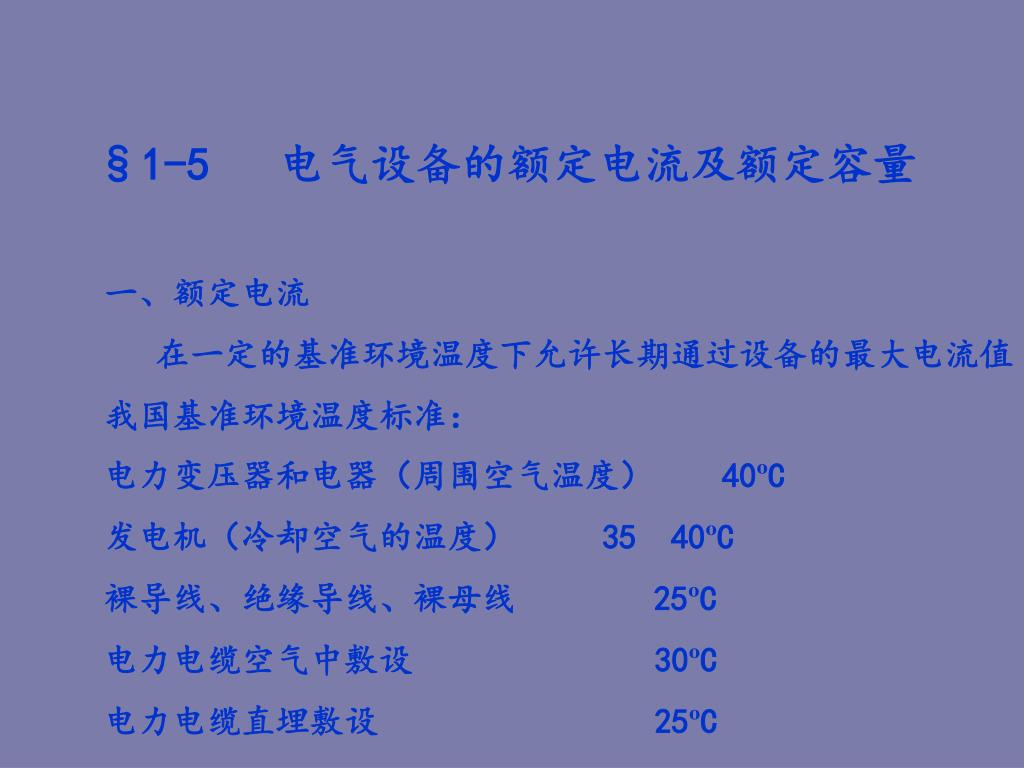

§1-5 电气设备的额定电流及额定容量 一、额定电流在一定的基准环境温度下允许长期通过设备的最大电流值我国基准环境温度标准：电力变压器和电器（周围空气温度） 40ºC 发电机（冷却空气的温度） 35 40ºC 裸导线、绝缘导线、裸母线 25ºC 电力电缆空气中敷设 30ºC 电力电缆直埋敷设 25ºC

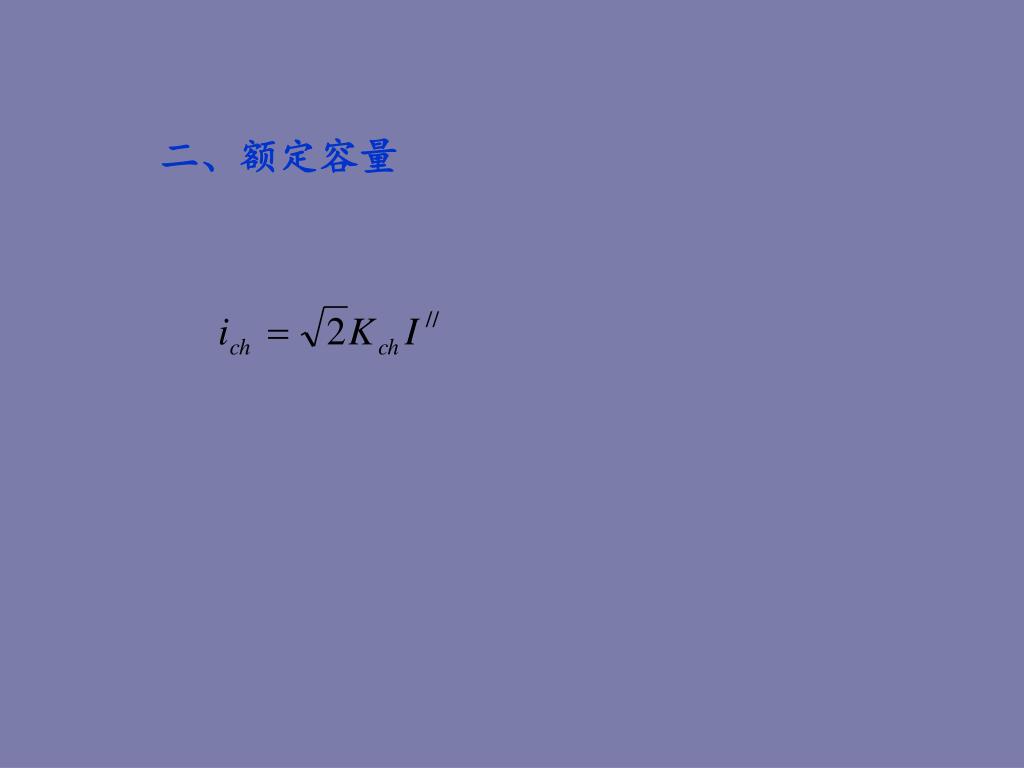

二、额定容量
