四隻腳走路之動物形狀機器人,可進行拔河及鬥蟋蟀比賽

四隻腳走路之動物形狀機器人,可進行拔河及鬥蟋蟀比賽. 競賽實況. 尺寸規畫. ◎ 設計腳部、腳底、身軀的 基本尺寸及 造型. 規劃時,盡量從 外側 開始畫線, 可省材料及鋸切的時間喔! Ps :使用工具為 鉛筆 、 尺. 洪老爹的叮嚀. 基本工法 - 鋸切. ◎ 檢查鋸條是否牢固並 鬆緊適中 ◎鋸條 斜口 方向為鋸切方向(切 割時施力) ◎鋸切角度(鋸條與木板角度) 以約 90 度 。 ◎鋸條卡在木板中或切割方向有 大幅度改變時, 僅需將線鋸 上 下移動 多次即可。. 請穩固的固定木板,才

Download Presentation

四隻腳走路之動物形狀機器人,可進行拔河及鬥蟋蟀比賽

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

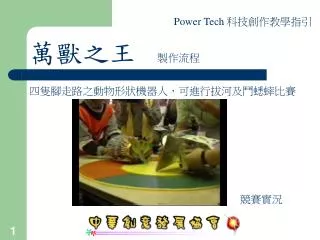

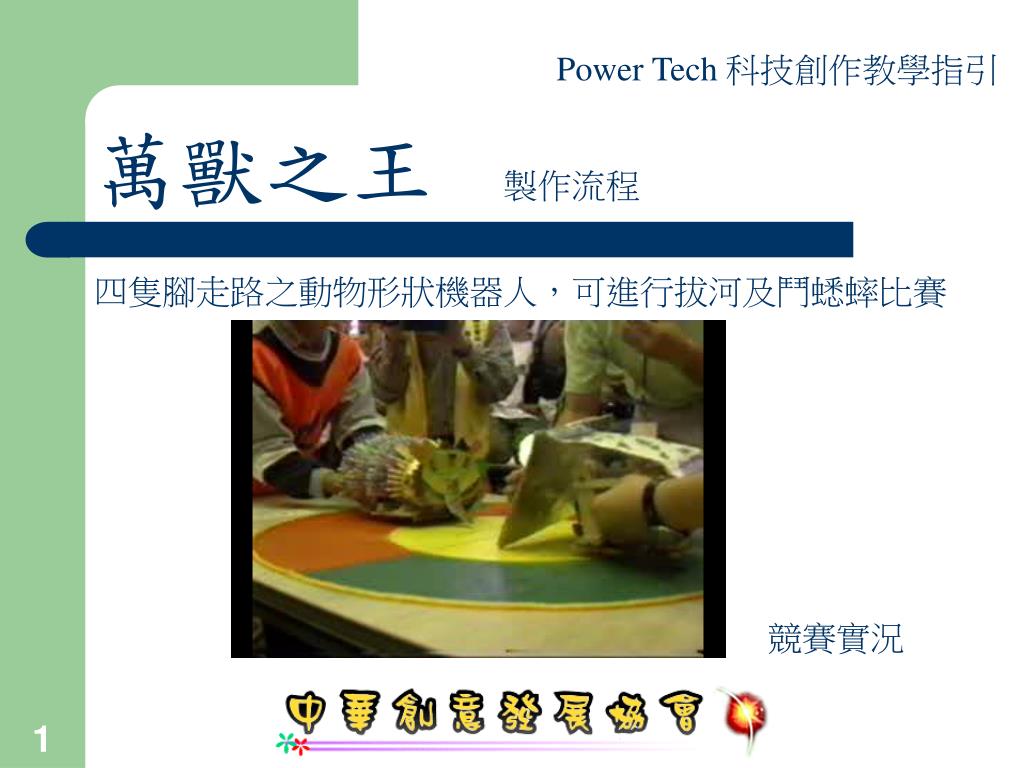

  1. 四隻腳走路之動物形狀機器人,可進行拔河及鬥蟋蟀比賽四隻腳走路之動物形狀機器人,可進行拔河及鬥蟋蟀比賽 競賽實況

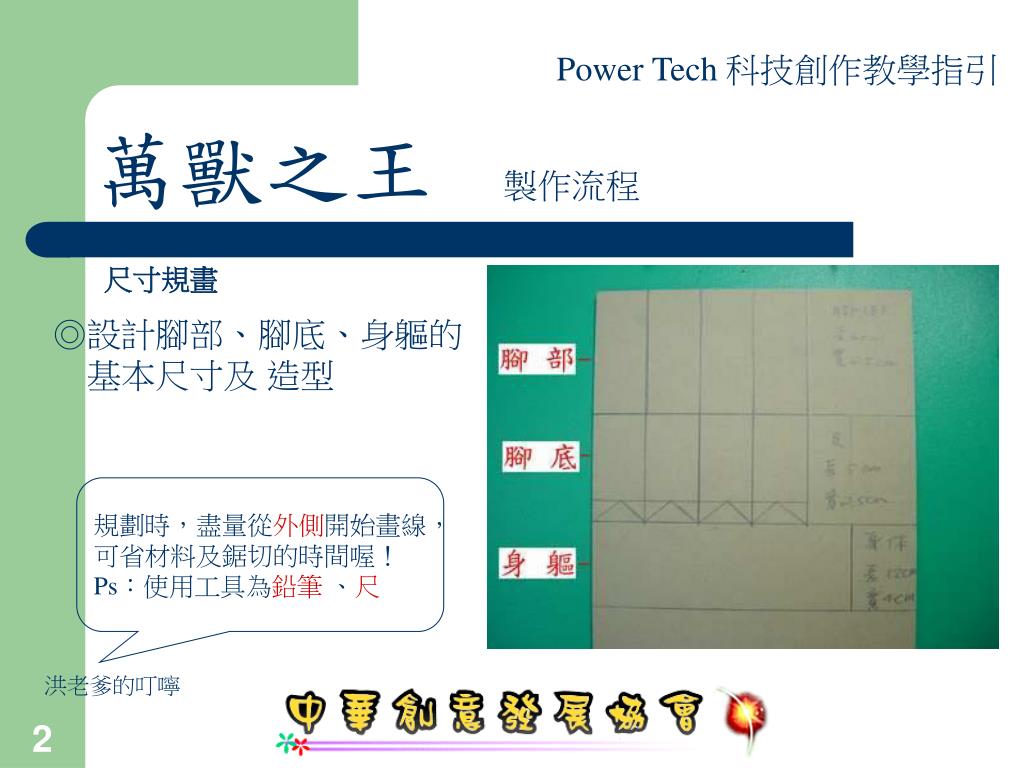

  2. 尺寸規畫 ◎設計腳部、腳底、身軀的 基本尺寸及 造型 規劃時,盡量從外側開始畫線, 可省材料及鋸切的時間喔! Ps:使用工具為鉛筆 、尺 洪老爹的叮嚀

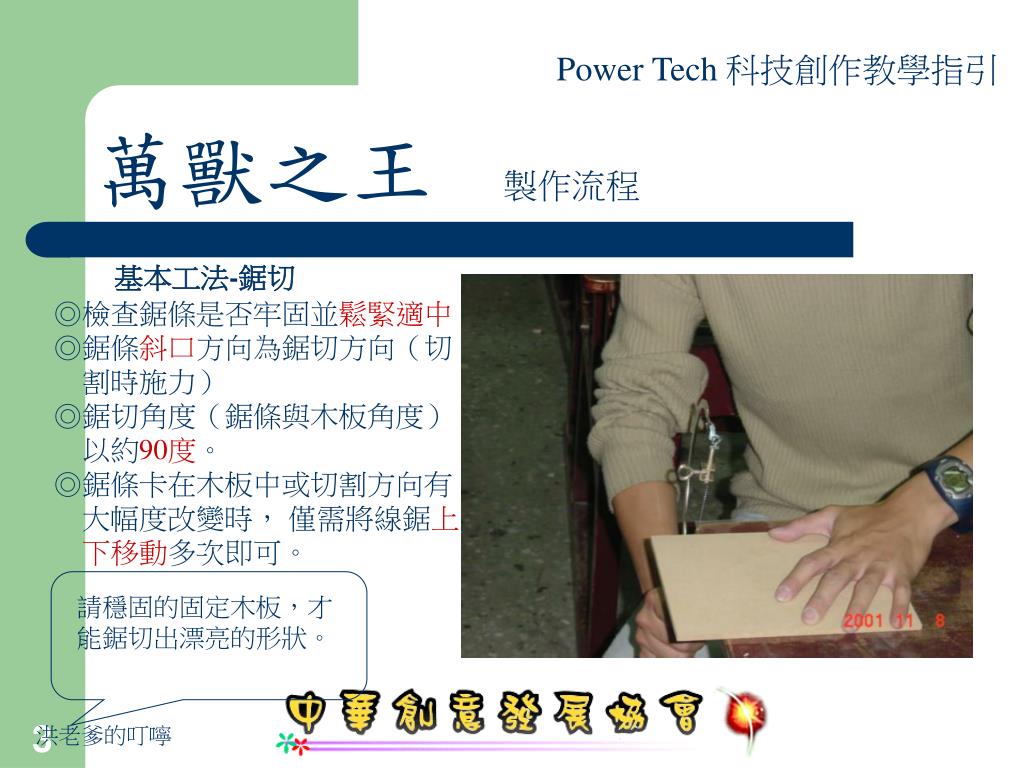

  3. 基本工法-鋸切 ◎檢查鋸條是否牢固並鬆緊適中 ◎鋸條斜口方向為鋸切方向(切 割時施力) ◎鋸切角度(鋸條與木板角度) 以約90度。 ◎鋸條卡在木板中或切割方向有 大幅度改變時, 僅需將線鋸上 下移動多次即可。 請穩固的固定木板,才 能鋸切出漂亮的形狀。 洪老爹的叮嚀

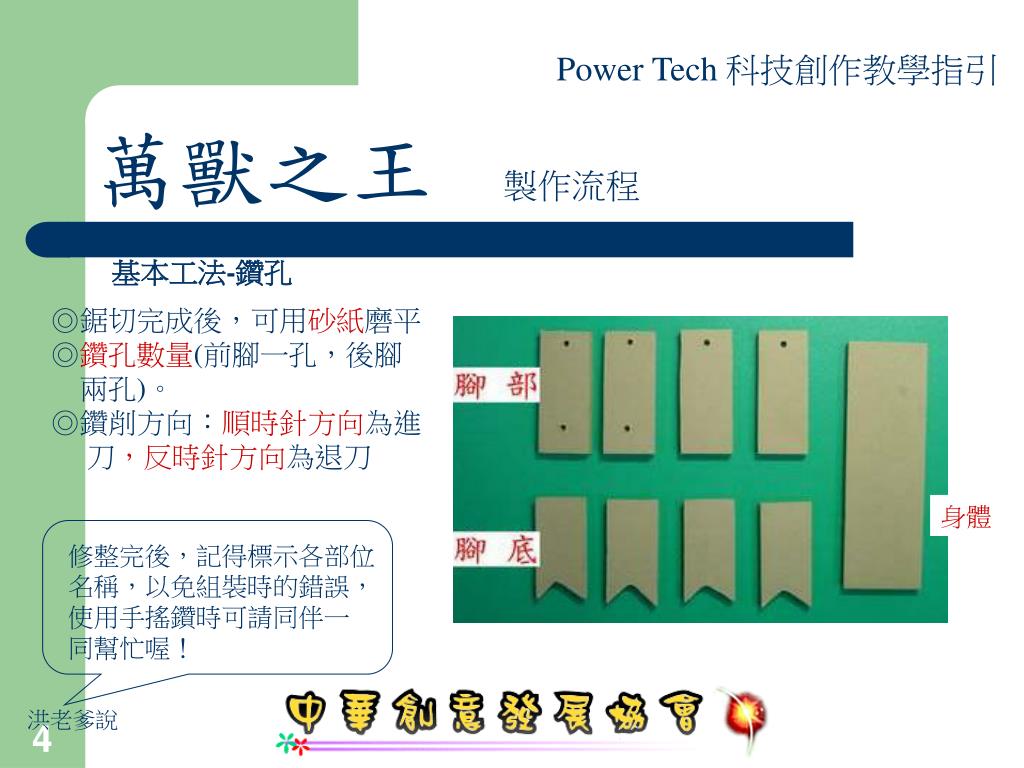

  4. 基本工法-鑽孔 ◎鋸切完成後,可用砂紙磨平 ◎鑽孔數量(前腳一孔,後腳 兩孔)。 ◎鑽削方向:順時針方向為進 刀,反時針方向為退刀 身體 修整完後,記得標示各部位 名稱,以免組裝時的錯誤, 使用手搖鑽時可請同伴一 同幫忙喔! 洪老爹說

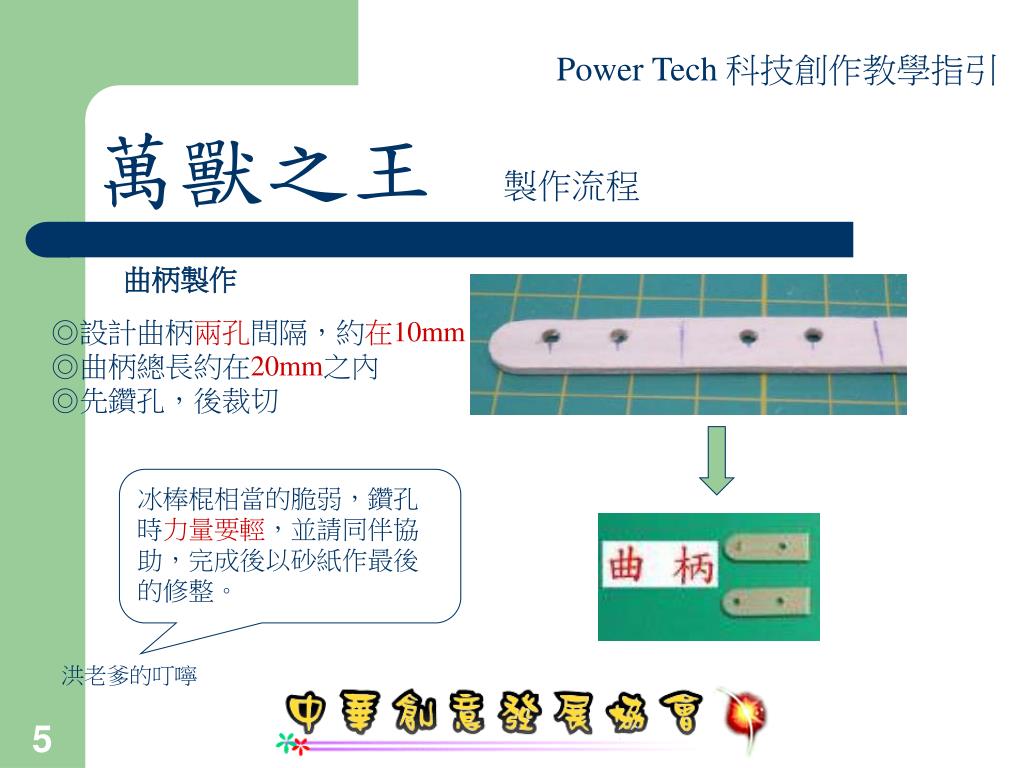

  5. 曲柄製作 ◎設計曲柄兩孔間隔,約在10mm ◎曲柄總長約在20mm之內 ◎先鑽孔,後裁切 冰棒棍相當的脆弱,鑽孔時力量要輕,並請同伴協助,完成後以砂紙作最後的修整。 洪老爹的叮嚀

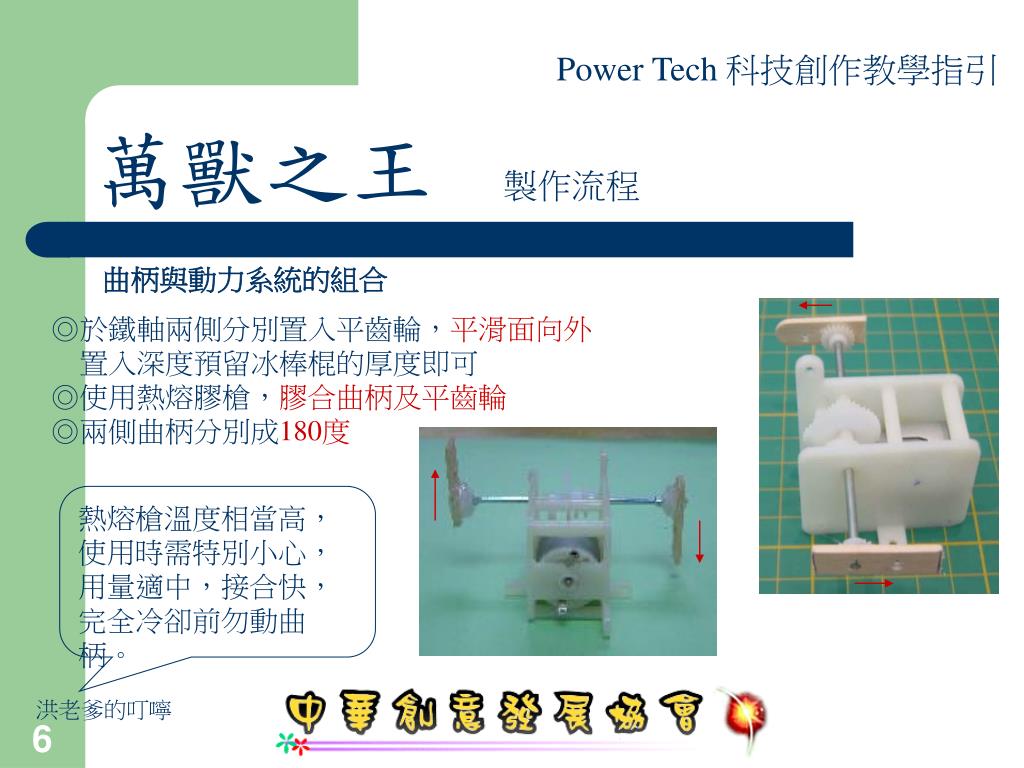

  6. 曲柄與動力系統的組合 ◎於鐵軸兩側分別置入平齒輪,平滑面向外 置入深度預留冰棒棍的厚度即可 ◎使用熱熔膠槍,膠合曲柄及平齒輪 ◎兩側曲柄分別成180度 熱熔槍溫度相當高,使用時需特別小心,用量適中,接合快,完全冷卻前勿動曲柄。 洪老爹的叮嚀

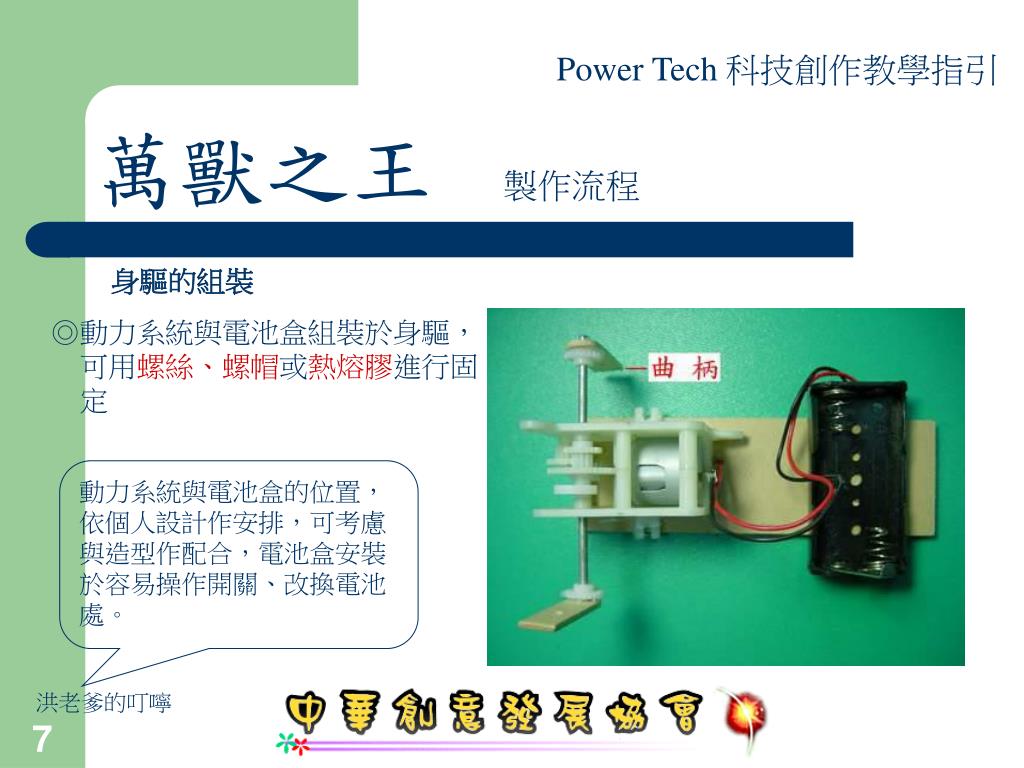

  7. 身驅的組裝 ◎動力系統與電池盒組裝於身驅, 可用螺絲、螺帽或熱熔膠進行固 定 動力系統與電池盒的位置,依個人設計作安排,可考慮與造型作配合,電池盒安裝於容易操作開關、改換電池處。 洪老爹的叮嚀

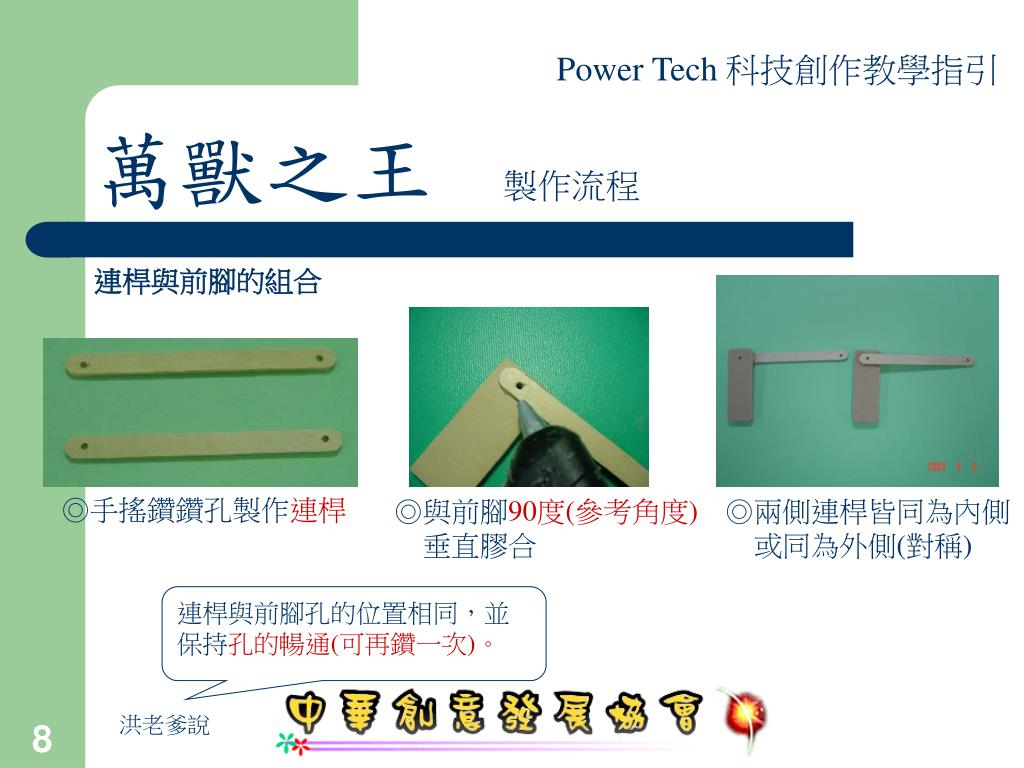

  8. 連桿與前腳的組合 ◎手搖鑽鑽孔製作連桿 ◎與前腳90度(參考角度) 垂直膠合 ◎兩側連桿皆同為內側 或同為外側(對稱) 連桿與前腳孔的位置相同,並保持孔的暢通(可再鑽一次)。 洪老爹說

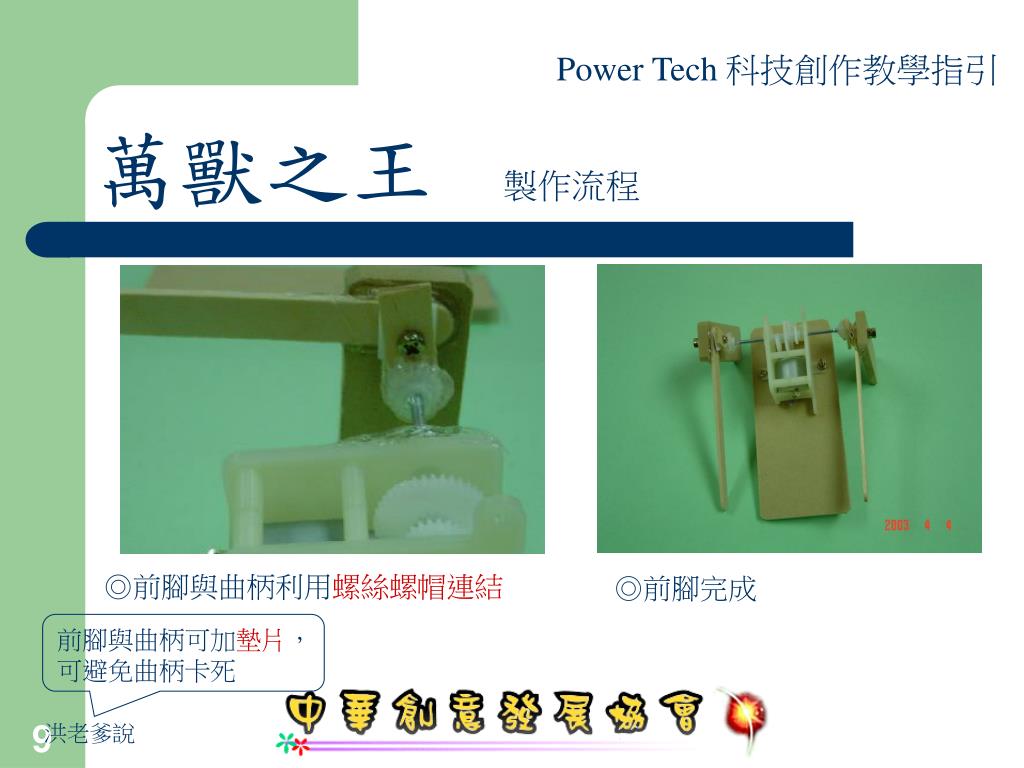

  9. ◎前腳與曲柄利用螺絲螺帽連結 ◎前腳完成 前腳與曲柄可加墊片,可避免曲柄卡死 洪老爹說

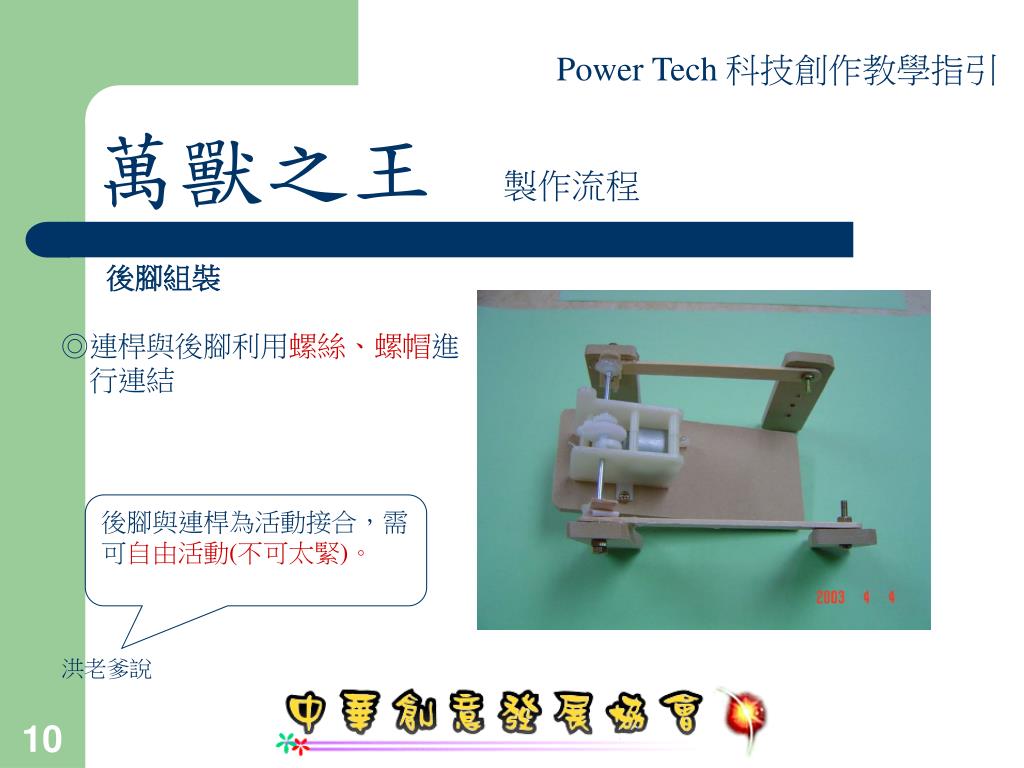

  10. 後腳組裝 ◎連桿與後腳利用螺絲、螺帽進 行連結 後腳與連桿為活動接合,需可自由活動(不可太緊)。 洪老爹說

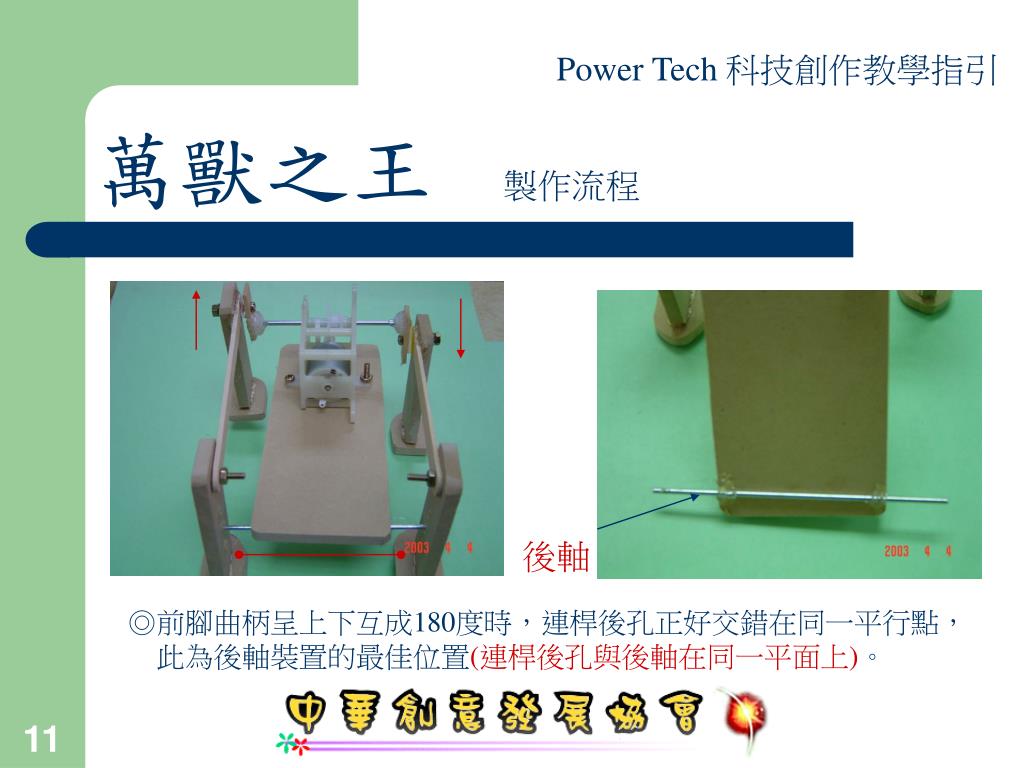

  11. 後軸 ◎前腳曲柄呈上下互成180度時,連桿後孔正好交錯在同一平行點, 此為後軸裝置的最佳位置(連桿後孔與後軸在同一平面上)。

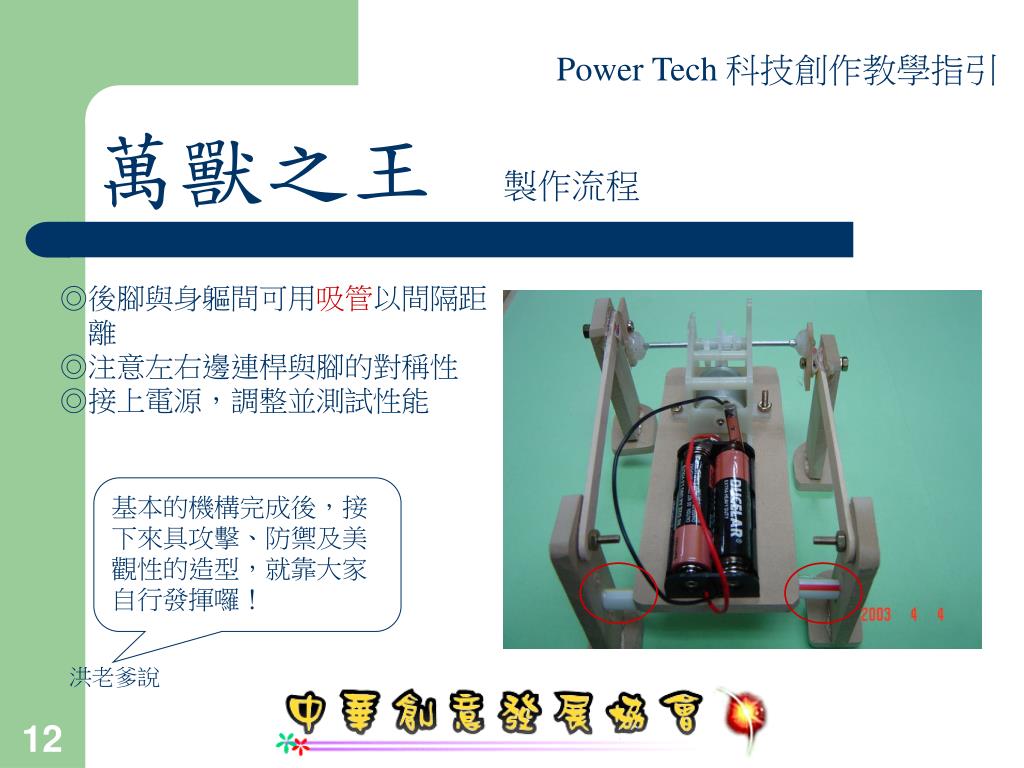

  12. ◎後腳與身軀間可用吸管以間隔距 離 ◎注意左右邊連桿與腳的對稱性 ◎接上電源,調整並測試性能 基本的機構完成後,接下來具攻擊、防禦及美觀性的造型,就靠大家自行發揮囉! 洪老爹說
