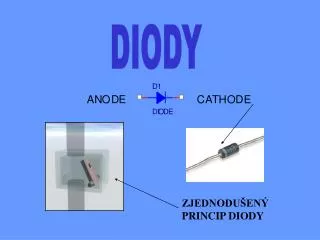

  1. DIODY ZJEDNODUŠENÝ PRINCIP DIODY

  2. VA - CHARAKTERISTIKA DIODY

  3. HODNOTY STŘÍDAVÉHO PROUDU Maximální hodnota - za symbol zpravidla připojujeme index „m“ nebo max, tedy Im nebo Imax i Střední hodnota - za symbol připojujeme stř, tedy Istř Efektivní hodnota - bez indexu, tedy I, vyjmečně I ef. Okamžitá hodnota - i Istř Ief Imax

  4. Maximální hodnotu napětí vypočítáme, násobíme-li naměřenou efektivní hodnotu činitelem 1,414. Um = U * 2 = U * 1,414 Efektivní hodnotu napětí na sekundáru transformátoru (bez zatížení) vypočítáme podle vztahu : U = Um/ 2 = 0,71 Um Příklad : Jaké napětí naměříme na kondenzátoru, jestliže na sekundárním vinutí transformátoru je 12 V ? Řešení : Um = U* 2 = 12 * 1,414 = 17 V

  5. Příklad : Jaké má být sekundární napětí transformátoru, jestliže zdroj pro zesilovač je spočítán na 30V bez zatížení ? Řešení : U = Um / 2 = 30/1,414 = 21,5 V Pro přesný výpočet je nutné počítat s úbytkem napětí na usměrňovací diodě. Jedná se o malý úbytek asi 0,5 - 0,7 V. O tuto hodnotu je nutné zvýšit napětí na sekundáru.

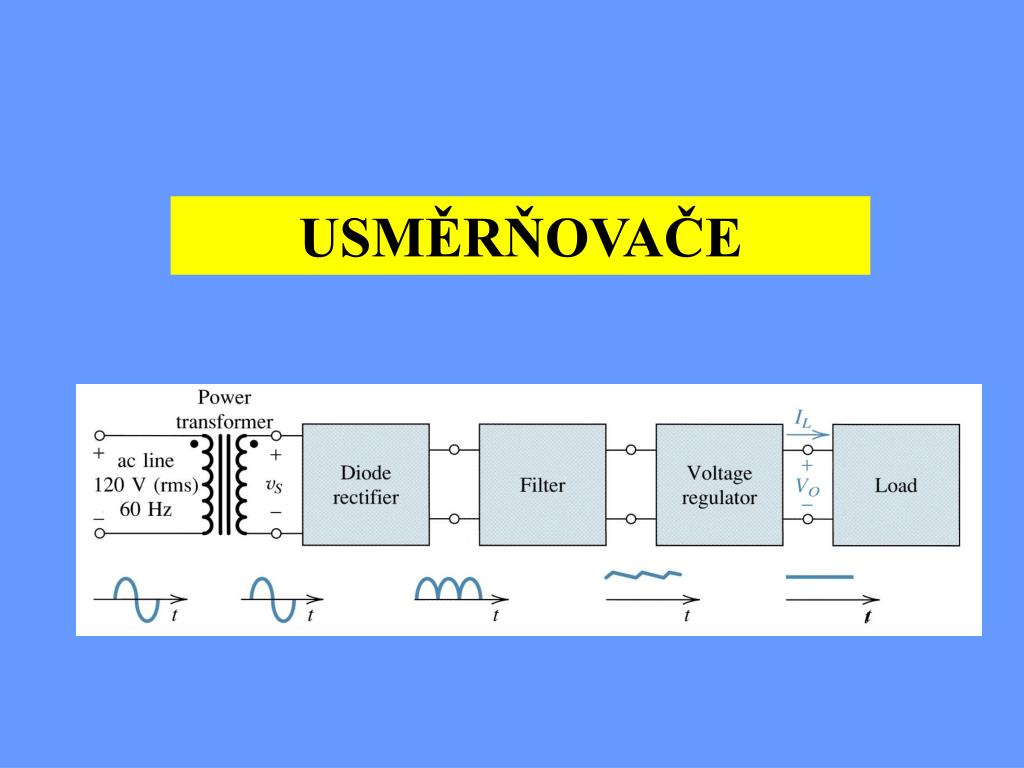

  6. USMĚRŇOVAČE

  7. PRŮBĚH NAPĚTÍ JEDNOCESTNÉHO USMĚRŇOVAČE SCHÉMA ZAPOJENÍ Průběh střídavého napětí Průběh usměrněného napětí D + I stř = 0,318 I max -

  8. JEDNOCESTNÝ USMĚRŇOVAČ S KONDENZÁTOREM Při výběru diody musíme uvažovat nejméně čtyřnásobnou hodnotu efektivního napětí sekundáru. Průběh usměrněného napětí Průběh střídavého napětí SCHÉMA ZAPOJENÍ D + -

  9. DVOUCESTNÝ USMĚRŇOVAČ Začátky obou vinutí mají v každé půlperiodě opačnou polaritu napětí než konce vinutí.; VÝHODA DVOUCESTNÉHO ZAPOJENÍ SPOČÍVÁ, ŽE PŘI STEJNÉ KAPACITĚ FILTRAČNÍHO KONDENZÁTORU BUDE ZVLNĚNÍ MENŠÍ D1 + D2 _

  10. PRŮBĚH NAPĚTÍ DVOUCESTNÉHO USMĚRŇOVAČE SCHÉMA ZAPOJENÍ I stř = 0,637 I max I stř = 2/π * Imax

  11. DVOUCESTNÝ - MŮSTKOVÝ USMĚRŇOVAČ S KONDENZÁTOREM Průběh usměrněného napětí Průběh střídavého napětí SCHÉMA ZAPOJENÍ

  12. Full-Wave Rectifier Kompletní zapojení dvoucestného usměrňovače Capacitor

  13. UZV FILTRACE NAPĚTI U Ud t MĚŘÍTKEM PRO POSOUZENÍ ZVLNĚNÍ JE TZV. ČINITEL ZVLNĚNÍ A ČINITEL VYHLAZENÍ  = UZV /Ud V = UZV1 /UZV2 (%,V,V)

  14. JEDNOCESTNÝ TŘÍFÁZOVÝ USMĚRŇOVAČ SCHÉMA ZAPOJENÍ

  15. MŮSTKOVÝ TŘÍFÁZOVÝ USMĚRŇOVAČ V tomto zapojení jsou usměrňovány i záporné půlvlny a usměrnění je proto dokonalejší. Oproti jednocestnému třífázovému usměrňovači je zvlnění poloviční.

  16. FILTRACE NAPĚTÍ

  17. PASIVNÍ VYHLAZOVACÍ FILTRY Filtr složený z indukčnosti L místo rezistoru je podstatně účinnější než RC filtr. Navíc účinek filtrace narůstá s druhou mocninou frekvence. Pro dvoucestné zapojení je stejný filtr 4x účinnější než pro jednocestné zapojení Činitel vyhlazení můžeme vypočítat ze zjednodušeného vztahu V = m2CR , kde m je počet usměrňovacích cest.

  18. VLIV KAPACITY KONDENZÁTORU NA ČINITEL VYHLAZENÍ 50 uF 100 uF 250 uF

  19. STABILIZACE NAPĚTÍ Stabilizátory napětí udržují stálé napětí na zátěži při kolísajícím napětí zdroje nebo při změnách zatěžovacího proudu.

  20. U1 U1 K = Při RZ =konst. U2 U2 Vlastnosti stabilizátoru charakterizuje tzv. činitel stabilizace K, který vyjadřuje, kolikrát zmenší stabilizátor poměrné kolísání napětí na svém výstupu při konstantní zátěži ve srovnání s poměrným kolísáním vstupního napětí.

  21. R Vin Vout ZAPOJENÍ ZENEROVY DIODY Zvýšení napětí Uin způsobí prudký nárůst závěrného proudu diodou. V důsledku toho vznikne na rezistoru Rs zvýšený úbytek napětí, který snižuje napětíUout

  22. STABILIZÁTOR SE ZENEROVOU DIODOU Id U1 U1 U2 B´ V U2 P´ A´ B P A

  23. NÁSOBIČE NAPĚTÍ Zapojení nejpoužívanějšího kaskádního násobiče napětí.

  24. QUESTIONS ?
