REFLEXÃO DA LUZ

r. REFLEXÃO DA LUZ. A partir do ponto de incidência, traçamos uma reta perpendicular à superfície. Medimos os ângulos que o raio incidente e o raio refletido fazem com a reta normal. raio refletido. O QUE MEDIR? Como medir?. ângulo de reflexão. reta normal. î. ângulo de incidência.

tieve
Download Presentation

REFLEXÃO DA LUZ

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. r REFLEXÃO DA LUZ A partir do ponto de incidência, traçamos uma reta perpendicular à superfície Medimos os ângulos que o raio incidente e o raio refletido fazem com a reta normal raio refletido O QUE MEDIR? Como medir? ângulo de reflexão reta normal î ângulo de incidência Ponto de incidência raio incidente

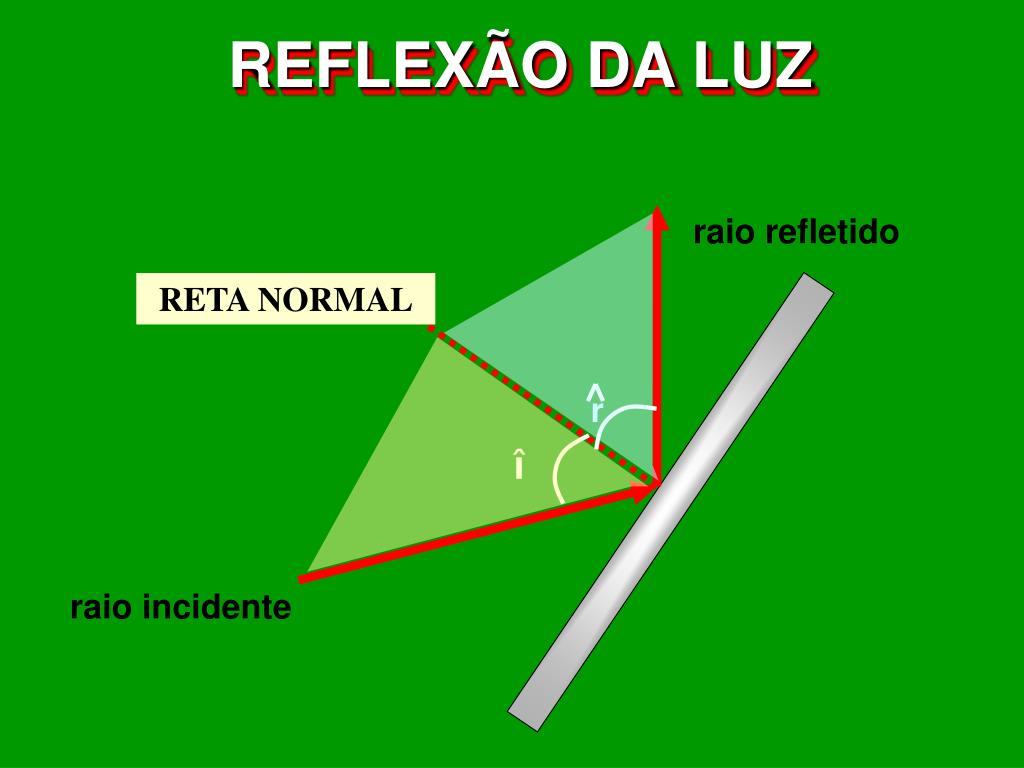

  2. raio refletido reta normal r î raio incidente REFLEXÃO DA LUZ RETA NORMAL RETA NORMAL

  3. Será que existe alguma relação entre os raios ou entre os ângulos envolvidos? REFLEXÃO DA LUZ

  4. Qual é a relação entre o ângulo de incidência e o ângulo de reflexão? REFLEXÃO DA LUZ 2a LEI DA REFLEXÃO O ÂNGULO DE INCIDÊNCIA É IGUAL AO ÂNGULO DE REFLEXÃO

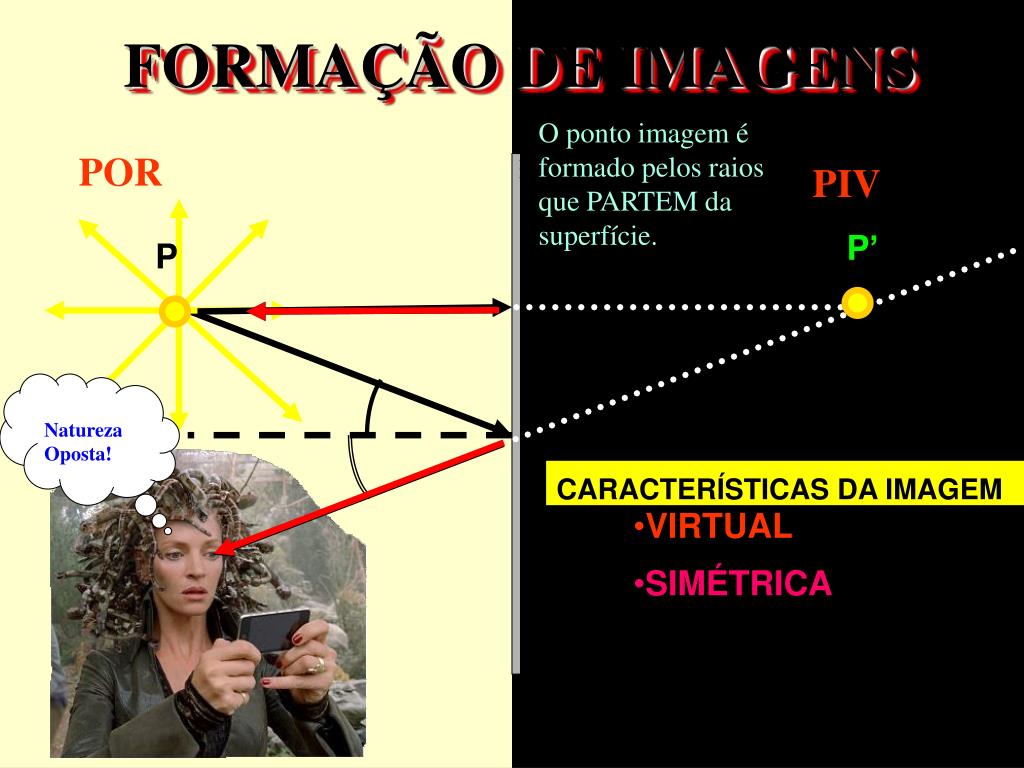

  5. P’ P Natureza Oposta! FORMAÇÃO DE IMAGENS O ponto imagem é formado pelos raios que PARTEM da superfície. POR PIV CARACTERÍSTICAS DA IMAGEM • VIRTUAL • SIMÉTRICA

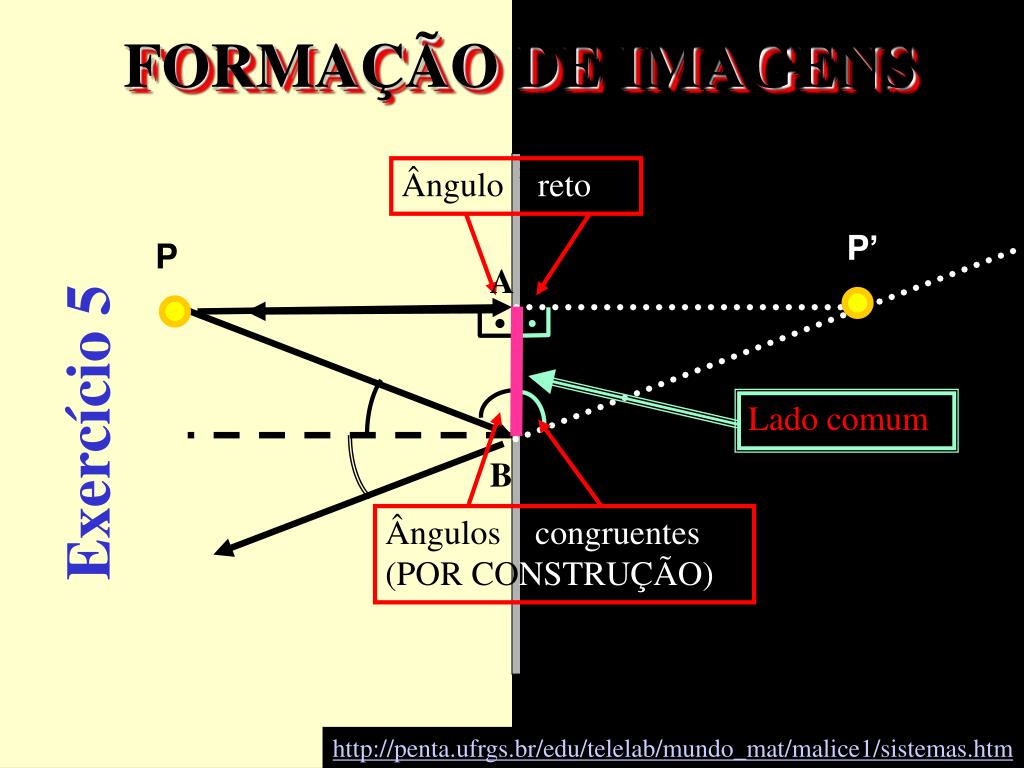

  6. Ângulo reto P’ P Lado comum Ângulos congruentes (PORCONSTRUÇÃO) FORMAÇÃO DE IMAGENS Exercício 5 A B http://penta.ufrgs.br/edu/telelab/mundo_mat/malice1/sistemas.htm

  7. FORMAÇÃO DE IMAGENS Exercício 5 P’ P

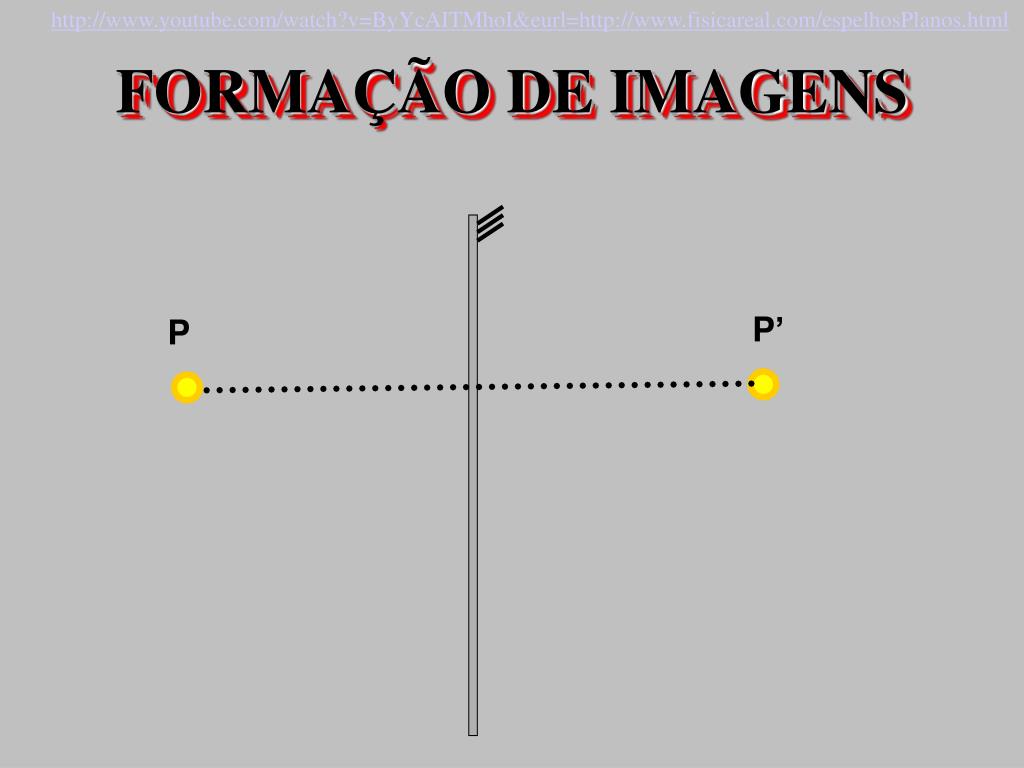

  8. http://www.youtube.com/watch?v=ByYcAITMhoI&eurl=http://www.fisicareal.com/espelhosPlanos.htmlhttp://www.youtube.com/watch?v=ByYcAITMhoI&eurl=http://www.fisicareal.com/espelhosPlanos.html P’ P FORMAÇÃO DE IMAGENS

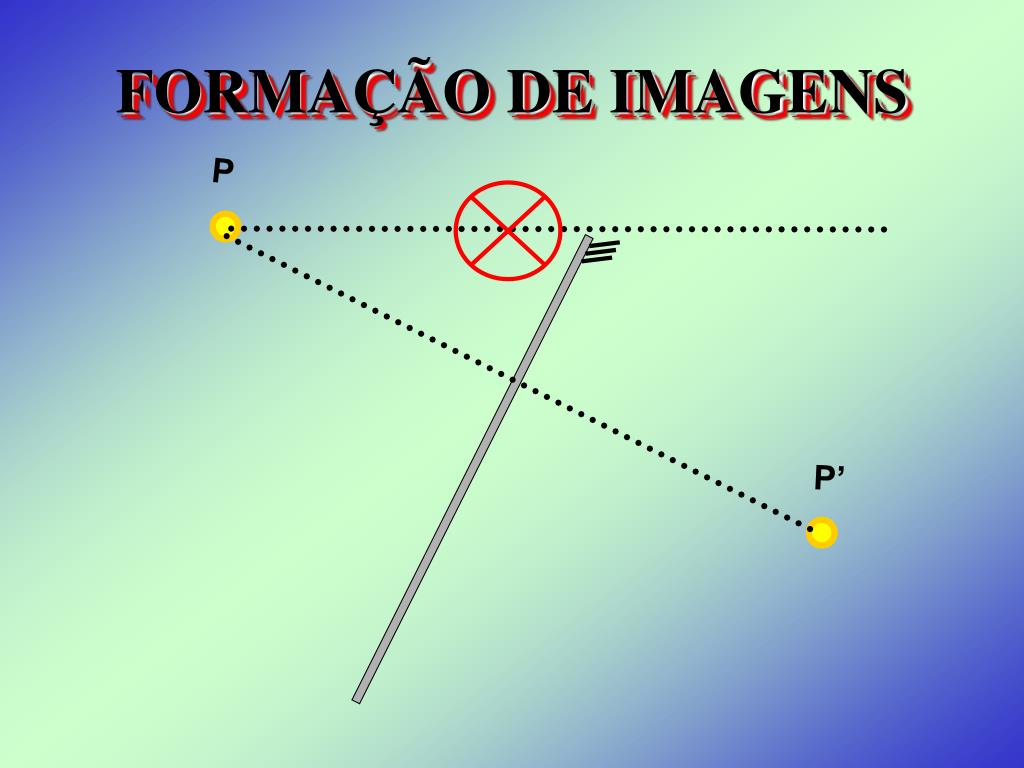

  9. P’ P FORMAÇÃO DE IMAGENS

  10. FORMAÇÃO DE IMAGENS CORPO EXTENSO

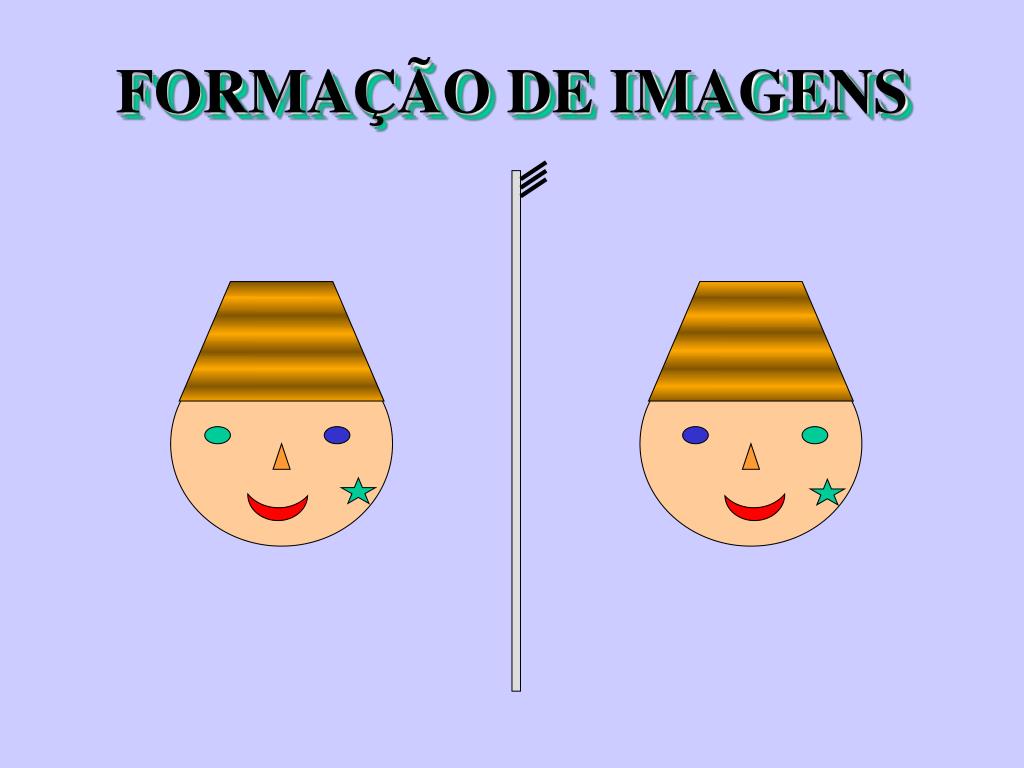

  11. FORMAÇÃO DE IMAGENS • VIRTUAL • DIREITA (direta) • SIMÉTRICA • ENANTIOMORFA (REVERSA) CARACTERÍSTICAS DA IMAGEM

  12. FORMAÇÃO DE IMAGENS

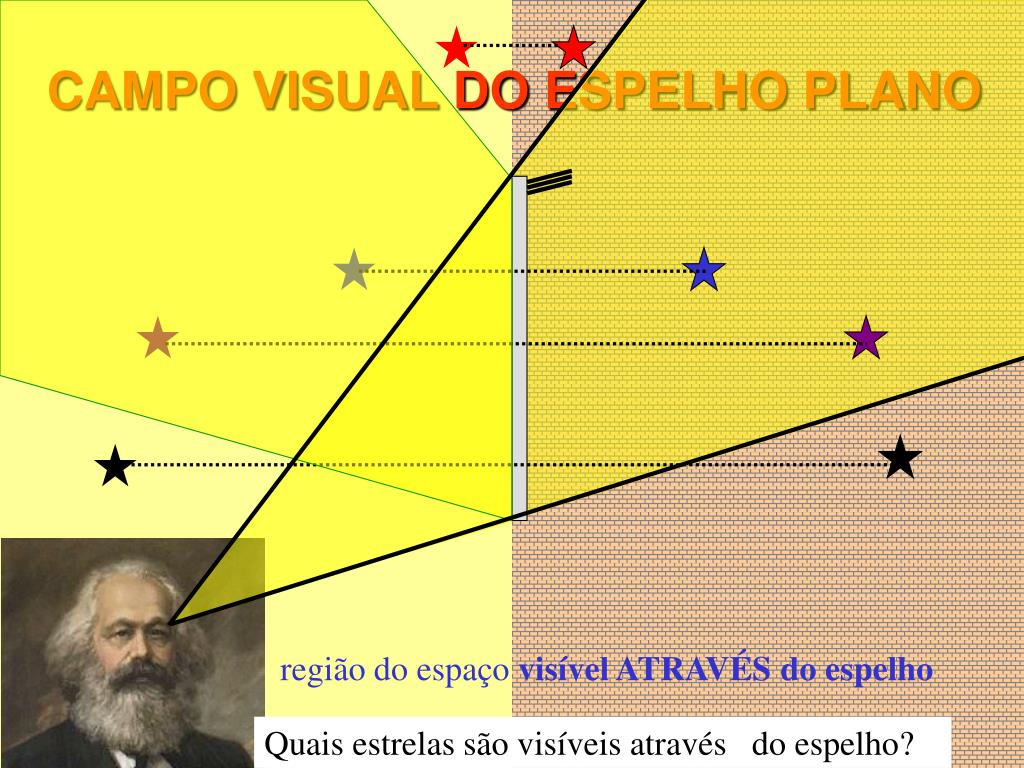

  13. CAMPO VISUAL DO ESPELHO PLANO região do espaço visível ATRAVÉS do espelho Quais estrelas são visíveis através do espelho?

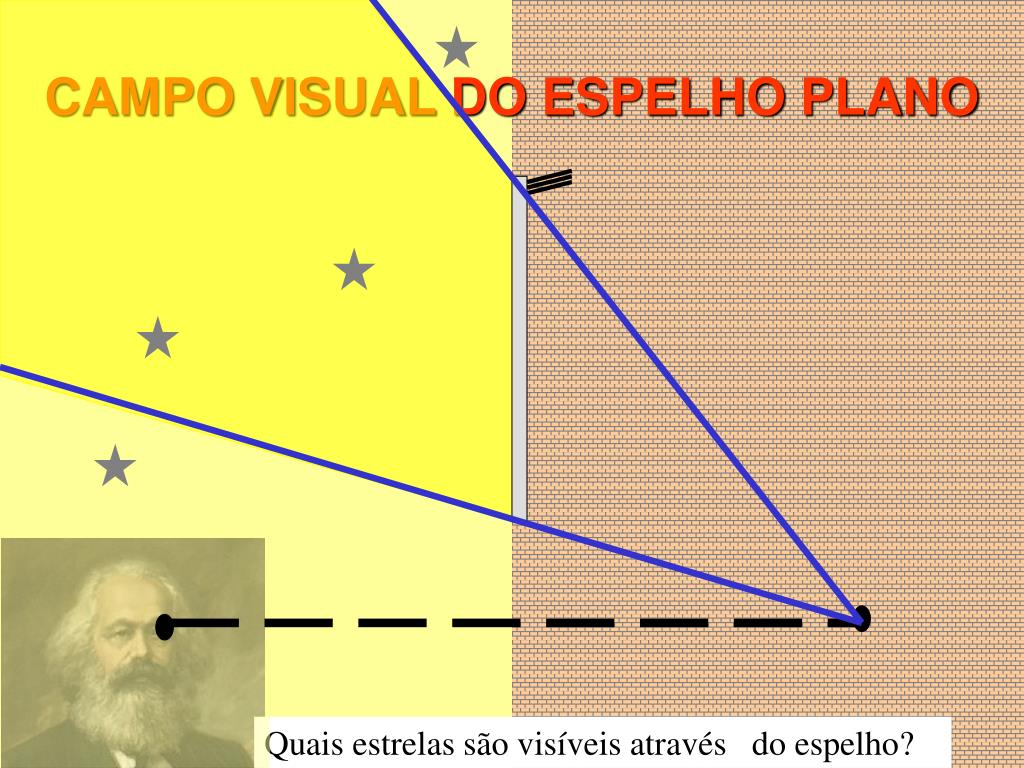

  14. CAMPO VISUAL DO ESPELHO PLANO Quais estrelas são visíveis através do espelho?

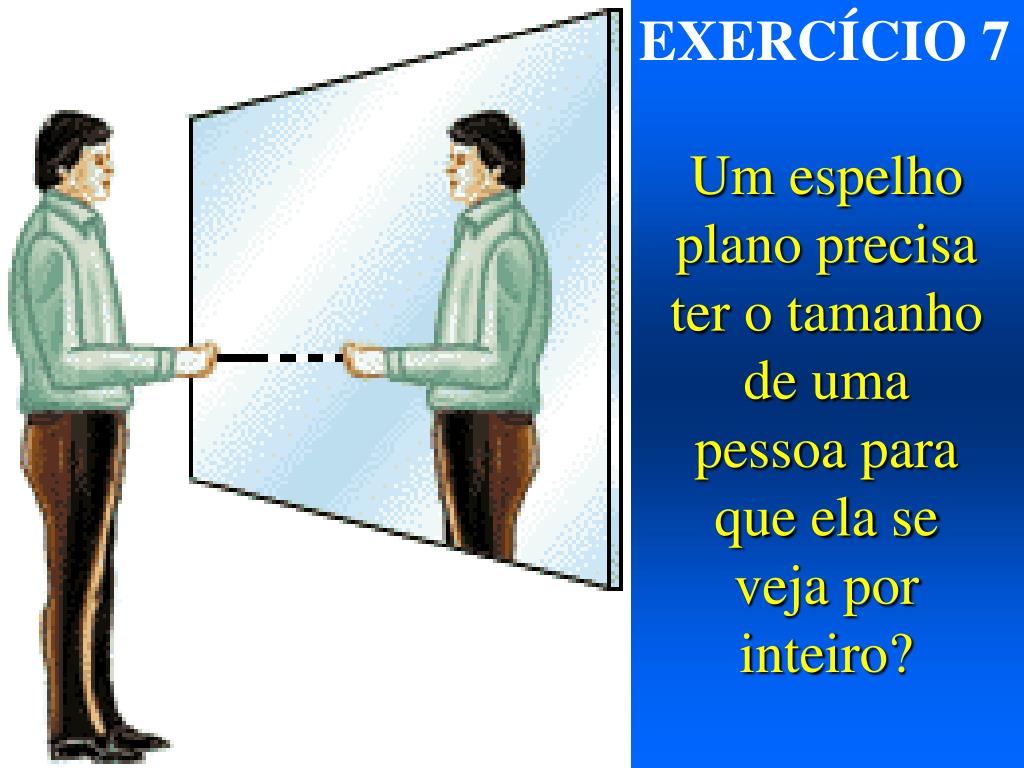

  15. EXERCÍCIO 7 Um espelho plano precisa ter o tamanho de uma pessoa para que ela se veja por inteiro?

  16. Para que Narciso se veja por inteiro, é necessário que sua imagem se forme por inteiro “atrás” do espelho (imagem virtual). Podemos, então, comparar este pequeno triângulo verde, Com este triângulo vermelho. Nesse caso, podemos imaginar que a luz proveniente das extremidades da imagem de Narciso (cabeça e pés) atinja os olhos do mesmo. Então, podemos chamar de h a altura do espelho (que é o que queremos descobrir) e de H a altura de Narciso (1,80m). Se a distância de Narciso ao espelho é X, então a distância dele a sua imagem é.. 2X X h H

  17. H h H X 2X h 2 h = 0,90m ou 90cm Não depende da distância ao espelho! 2X X h H

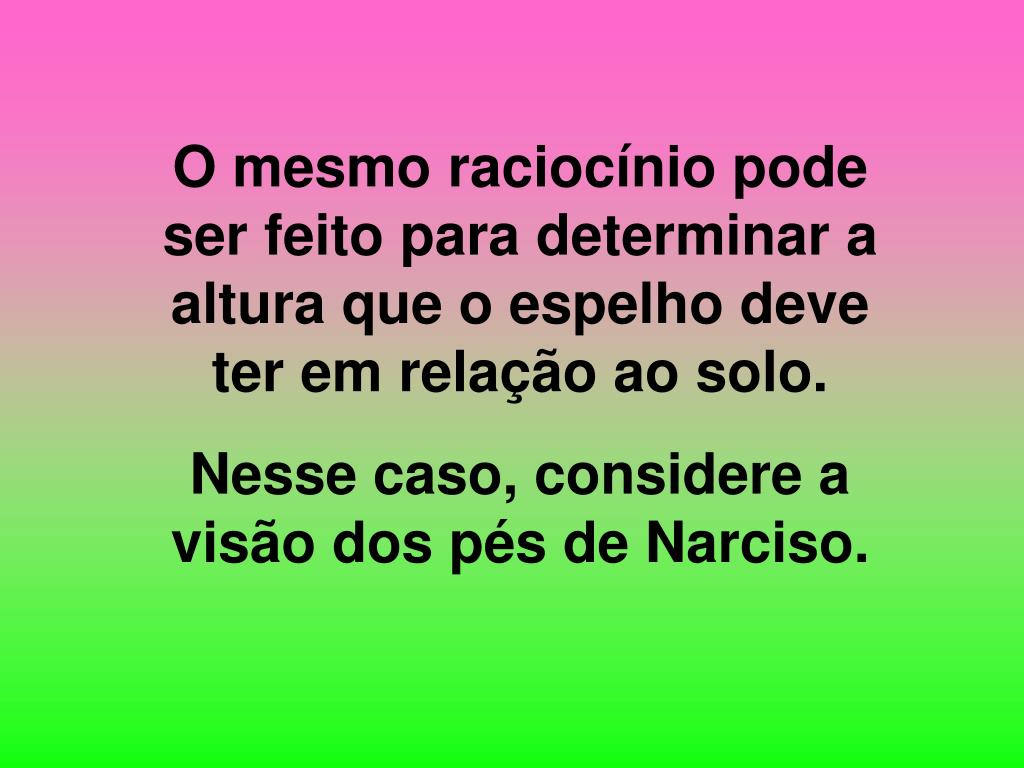

  18. O mesmo raciocínio pode ser feito para determinar a altura que o espelho deve ter em relação ao solo. Nesse caso, considere a visão dos pés de Narciso.

  19. Y y Y X 2X y 2 2X X y = 0,88m ou 88cm Y y

  20. LIÇÃO DE CASA • APOSTILA: ler pgs. 42 a 52; resolver* exs. 8 e 9. • LIVRO: 14.4 Espelhos Esféricos ler pgs. 166 a 170 (resumir). resolver exs. de fixação 17 a 24. Problemas e testes 20 E 23 Gustavo Killner
