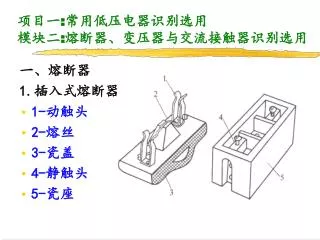

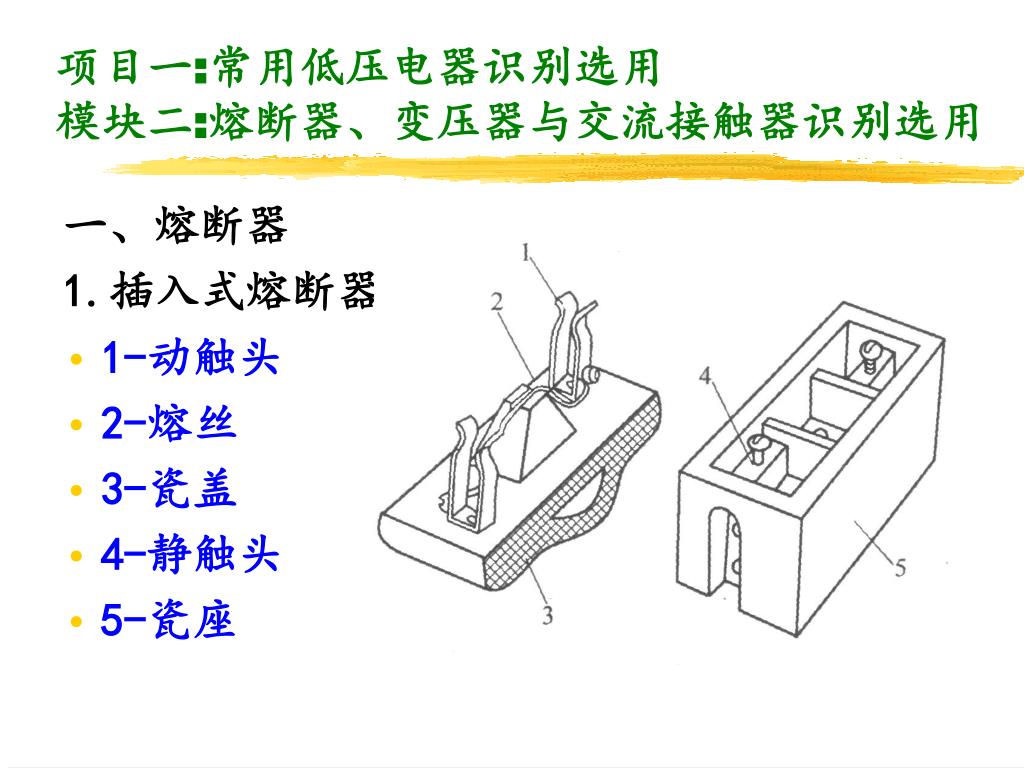

  1. 一、熔断器 1.插入式熔断器 1-动触头 2-熔丝 3-瓷盖 4-静触头 5-瓷座 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用

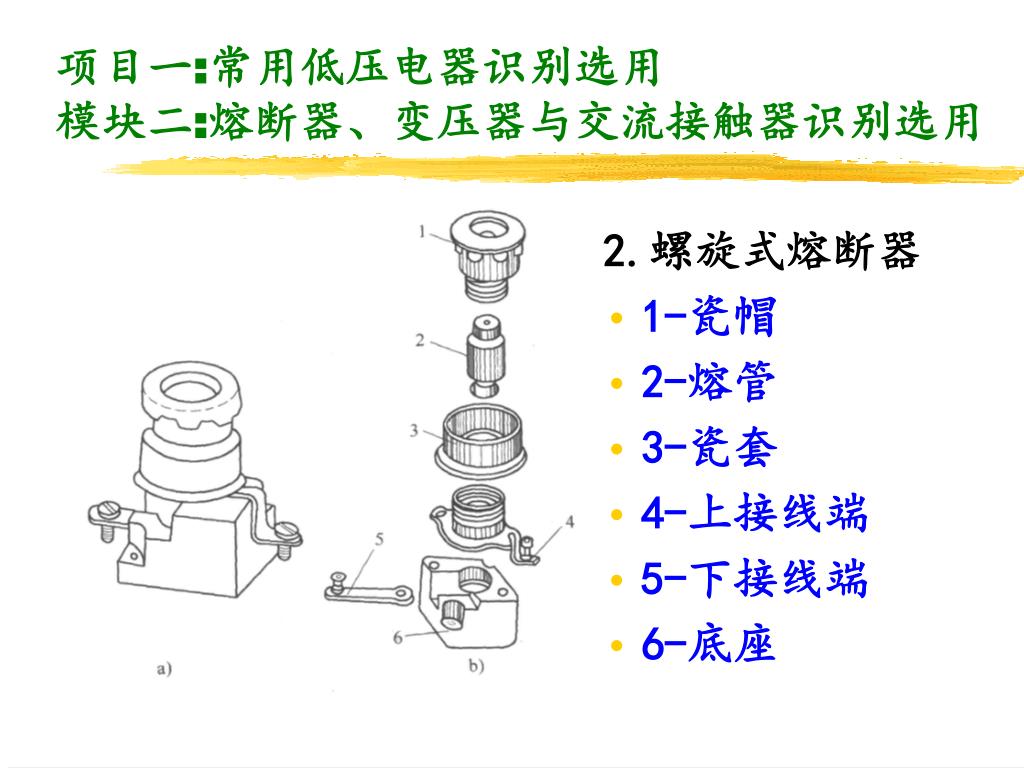

  2. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 2.螺旋式熔断器 • 1-瓷帽 • 2-熔管 • 3-瓷套 • 4-上接线端 • 5-下接线端 • 6-底座

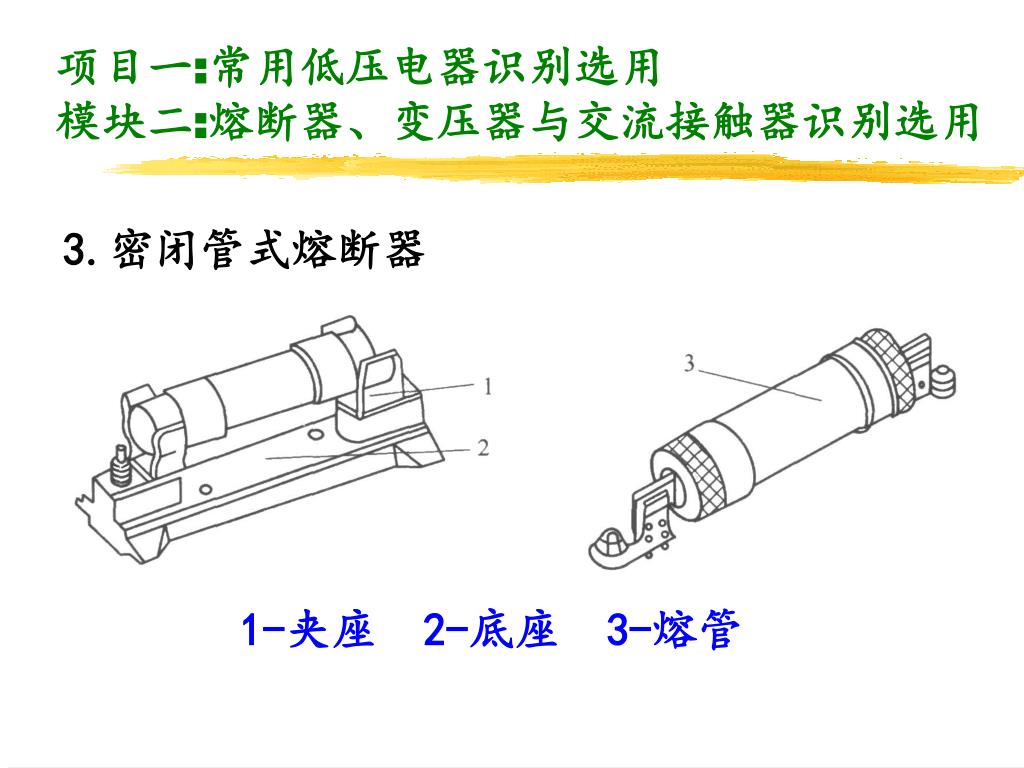

  3. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 3.密闭管式熔断器 1-夹座 2-底座 3-熔管

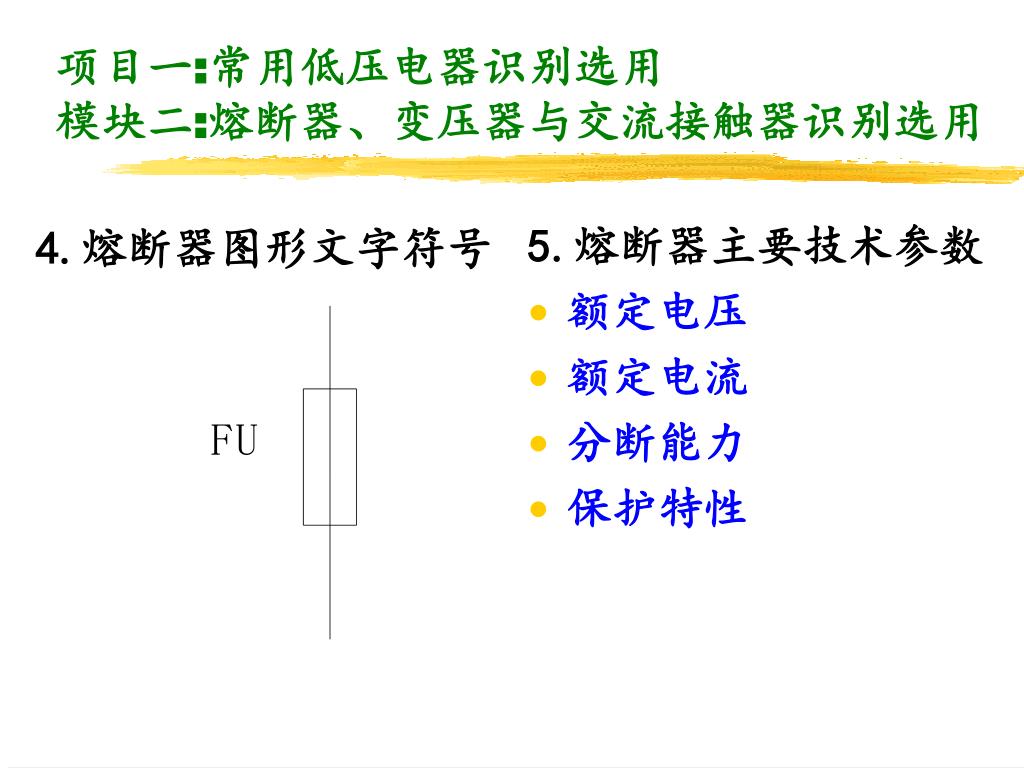

  4. 4.熔断器图形文字符号 5.熔断器主要技术参数 额定电压 额定电流 分断能力 保护特性 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用

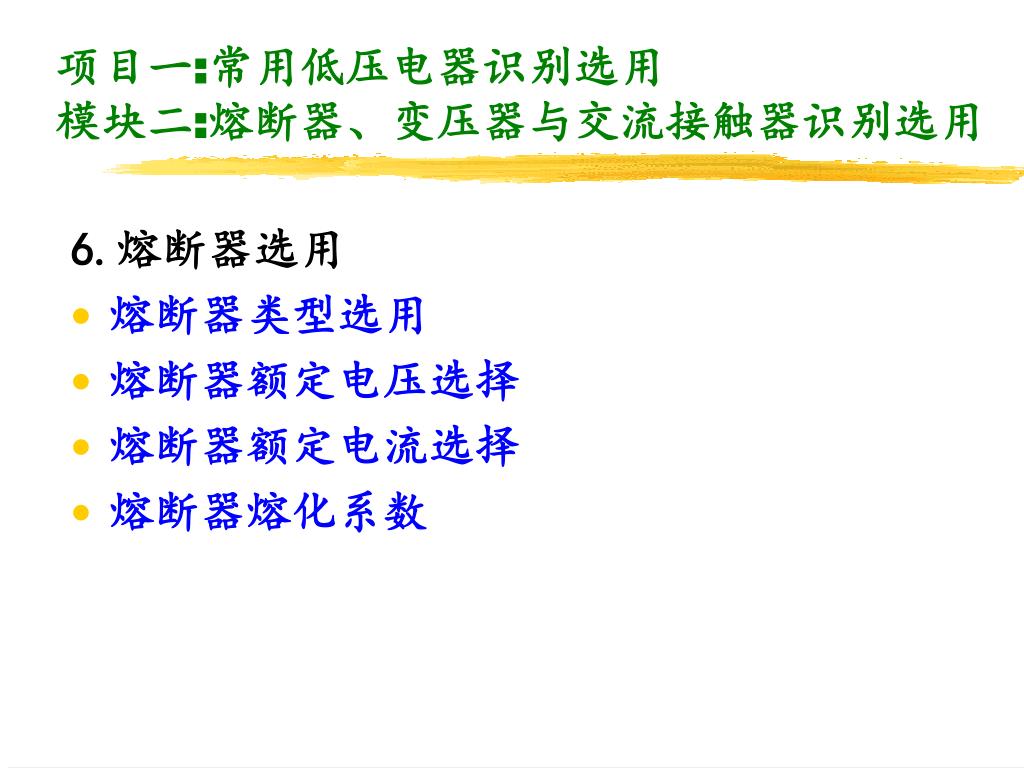

  5. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 6.熔断器选用 • 熔断器类型选用 • 熔断器额定电压选择 • 熔断器额定电流选择 • 熔断器熔化系数

  6. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 二、变压器 1.控制变压器适用范围 控制变压器适用于频率为50Hz~60Hz，输入电压不超过交流660V的电路中，常作为各类机电设备中一般电器的控制电源、局部照明及指示灯的电源。

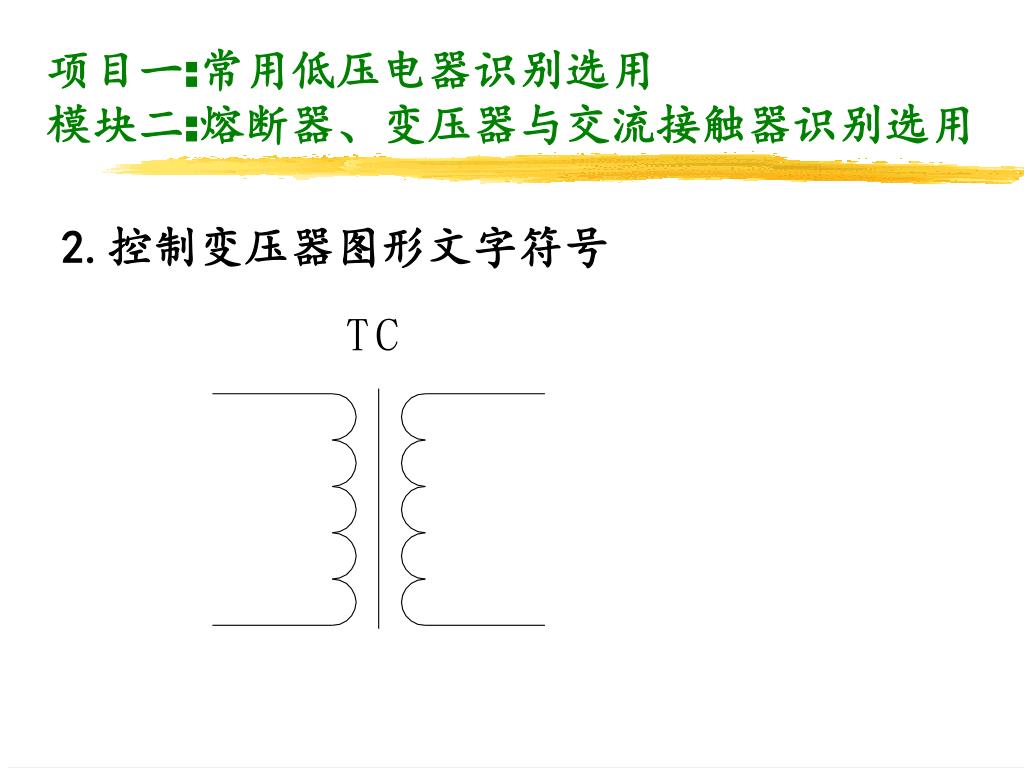

  7. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 2.控制变压器图形文字符号

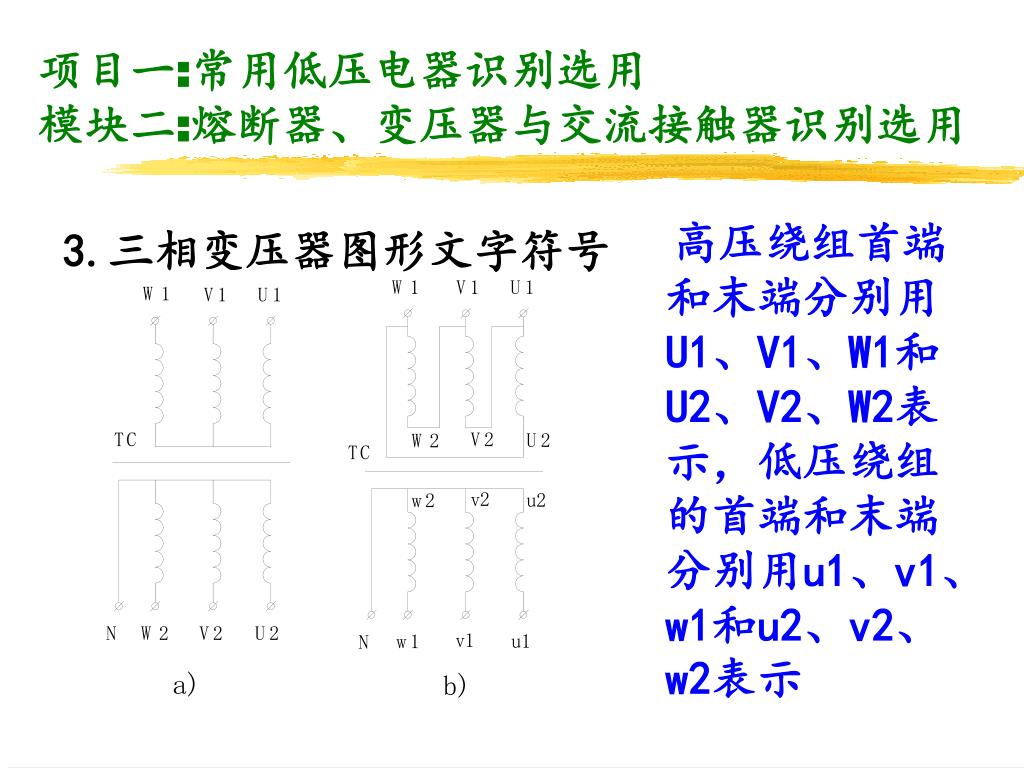

  8. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 高压绕组首端和末端分别用U1、V1、W1和U2、V2、W2表示，低压绕组的首端和末端分别用u1、v1、w1和u2、v2、w2表示 3.三相变压器图形文字符号

  9. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 4.变压器选用 • 带负载时变压器二次侧电压将有5%的压降，因此选择的输出额定电压应略高于负载额定电压。 • 二次侧各绕组的额定电流（I2、I3等）应不小于额定负载电流，二次侧的额定容量P2则由总容量确定，计算公式为：P2 = U2I2+U3I3+……。

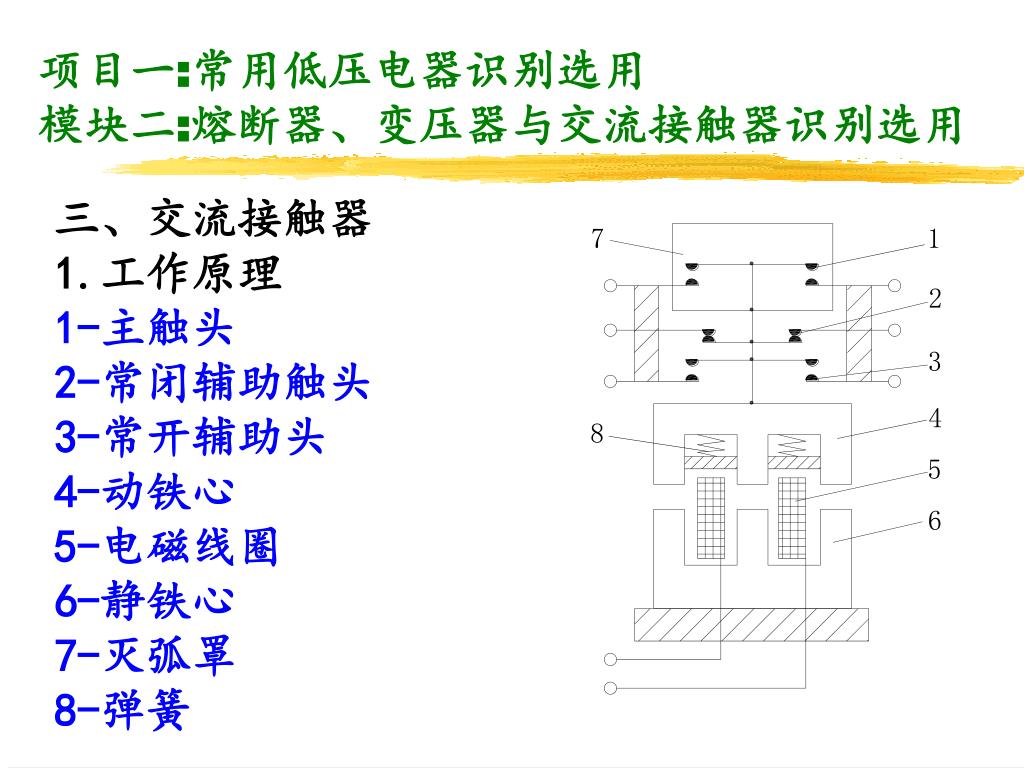

  10. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 三、交流接触器 1.工作原理 1-主触头 2-常闭辅助触头 3-常开辅助头 4-动铁心 5-电磁线圈 6-静铁心 7-灭弧罩 8-弹簧

  11. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 2.交流接触器-各部件图形文字符号 a)接触器线圈 b)主触头 c)常闭辅助触头 d)常开辅助触头

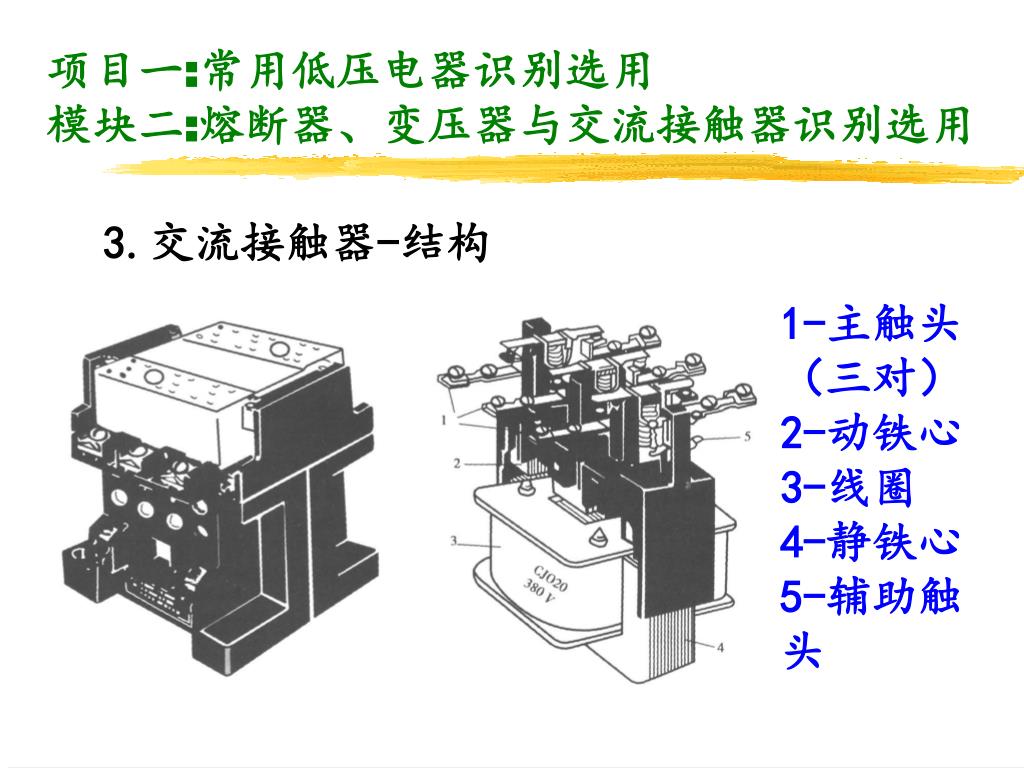

  12. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 3.交流接触器-结构 1-主触头（三对） 2-动铁心 3-线圈 4-静铁心 5-辅助触头

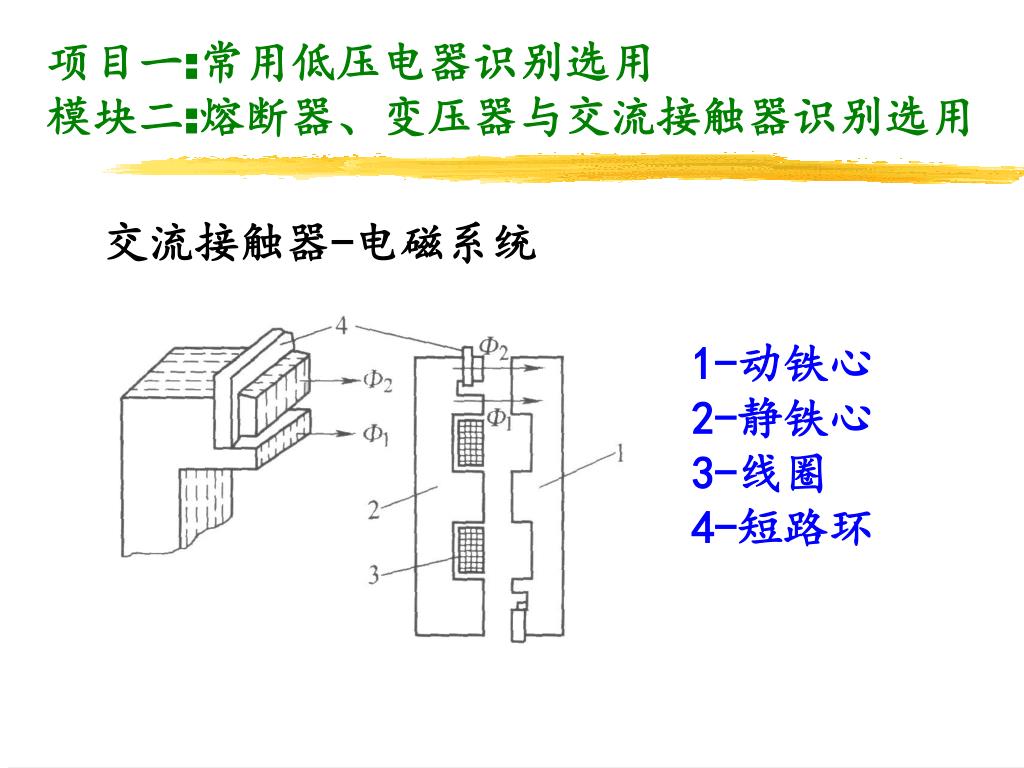

  13. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 交流接触器-电磁系统 1-动铁心 2-静铁心 3-线圈 4-短路环

  14. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 交流接触器-触头系统 a)点接触桥式b)面接触桥式c)线接触指式

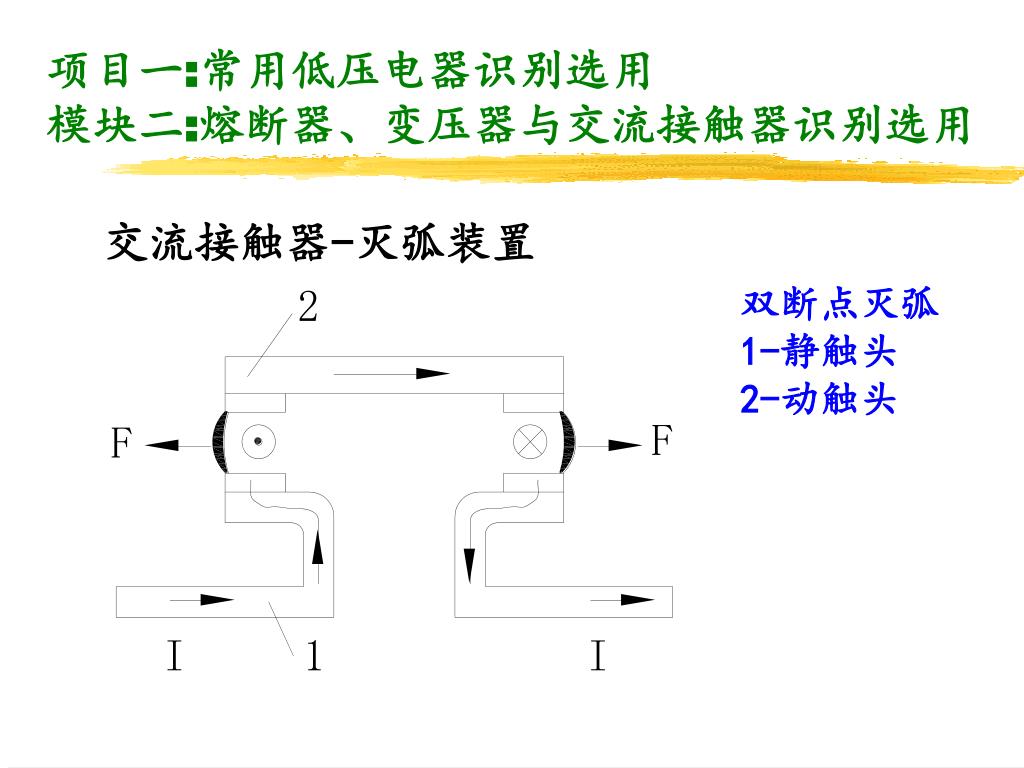

  15. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 交流接触器-灭弧装置 双断点灭弧 1-静触头 2-动触头

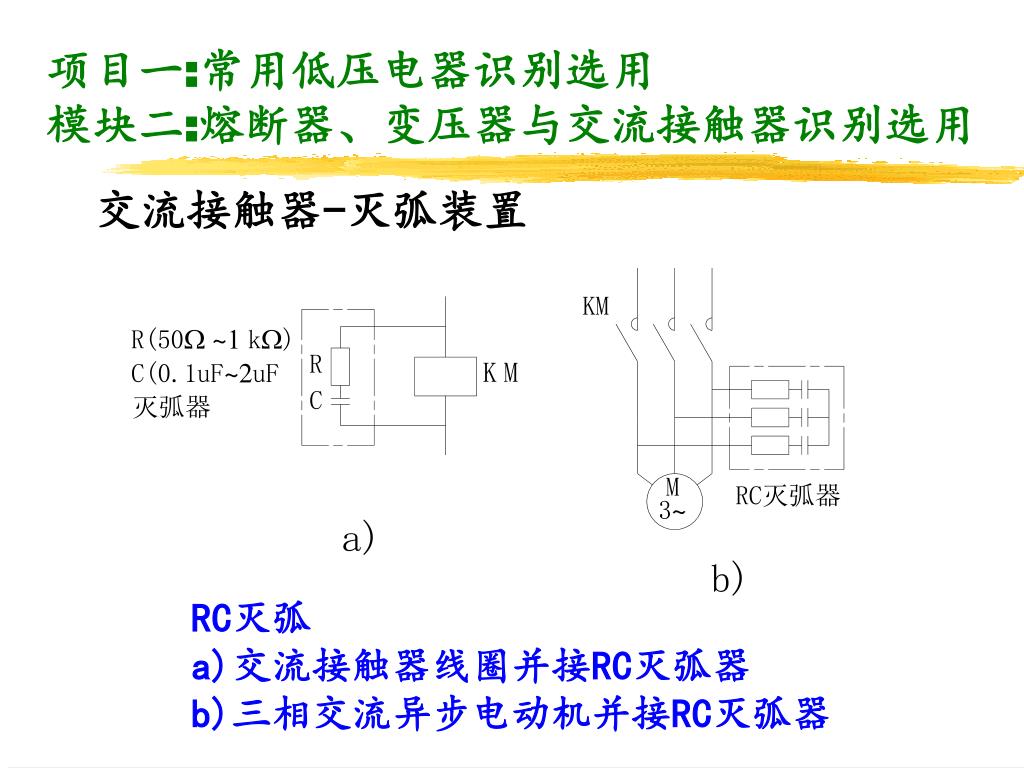

  16. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 交流接触器-灭弧装置 RC灭弧 a)交流接触器线圈并接RC灭弧器 b)三相交流异步电动机并接RC灭弧器

  17. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 4.交流接触器主要技术参数 • 额定电压 • 额定电流 • 吸引线圈额定电压 • 寿命 • 额定操作频率

  18. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 5.交流接触器选用 • 类型选择 • 额定电压选择 • 额定电流选择 • 吸引线圈额定电压选择 • 触头数量选择

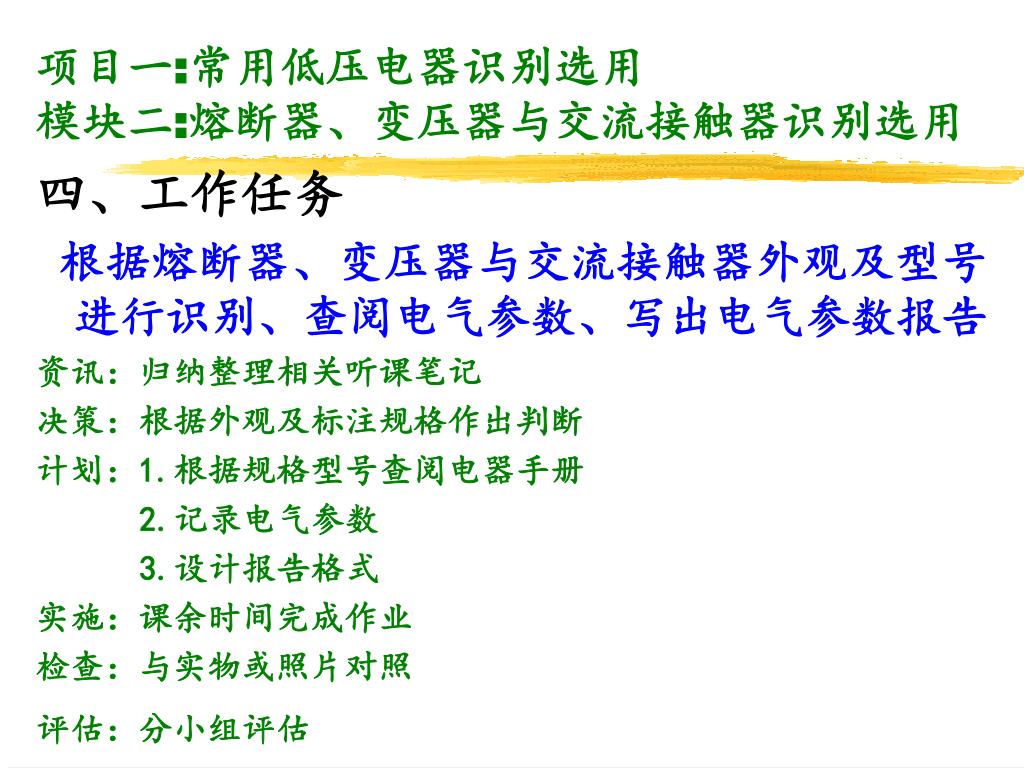

  19. 项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用项目一:常用低压电器识别选用模块二:熔断器、变压器与交流接触器识别选用 四、工作任务 根据熔断器、变压器与交流接触器外观及型号进行识别、查阅电气参数、写出电气参数报告 资讯：归纳整理相关听课笔记 决策：根据外观及标注规格作出判断 计划：1.根据规格型号查阅电器手册 2.记录电气参数 3.设计报告格式 实施：课余时间完成作业 检查：与实物或照片对照 评估：分小组评估
