EL DIBUIX TÈCNIC Vistes d’una figura

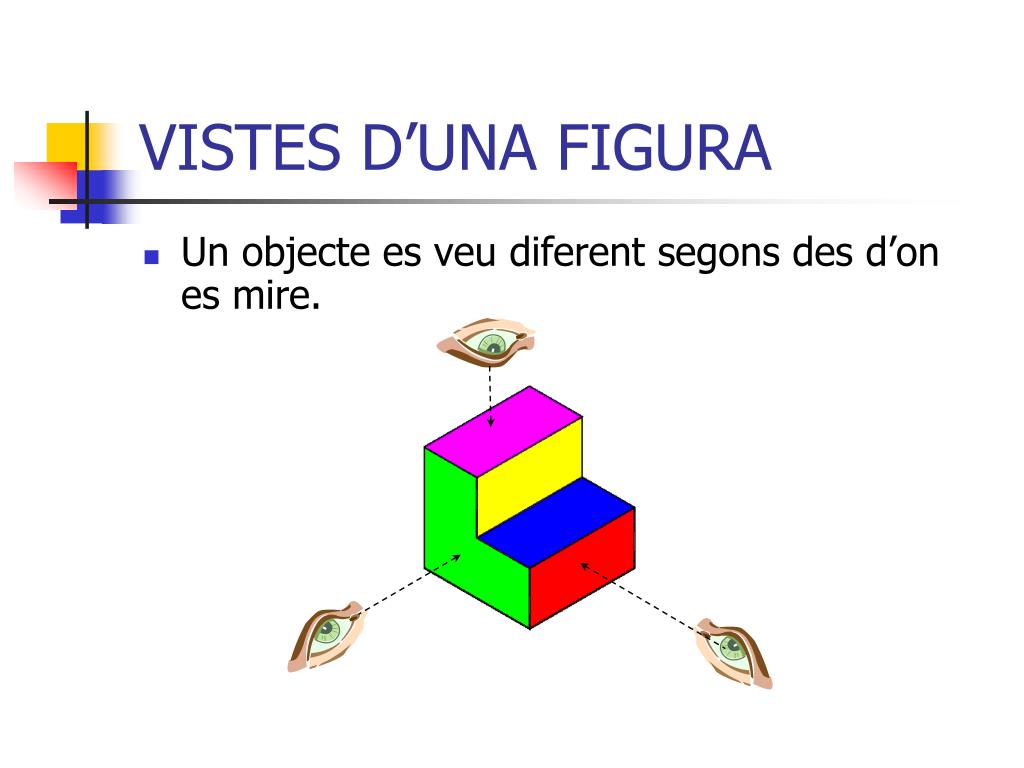

VISTES D’UNA FIGURA • Un objecte es veu diferent segons des d’on es mire.

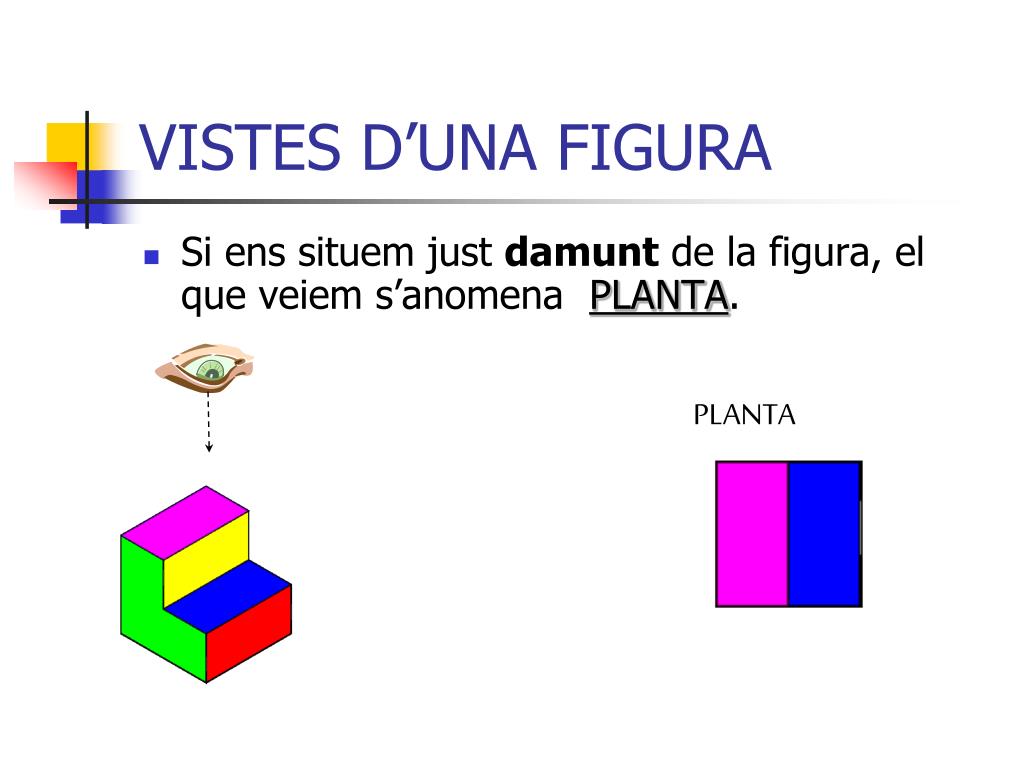

VISTES D’UNA FIGURA • Si ens situem just damunt de la figura, el que veiem s’anomena PLANTA. PLANTA

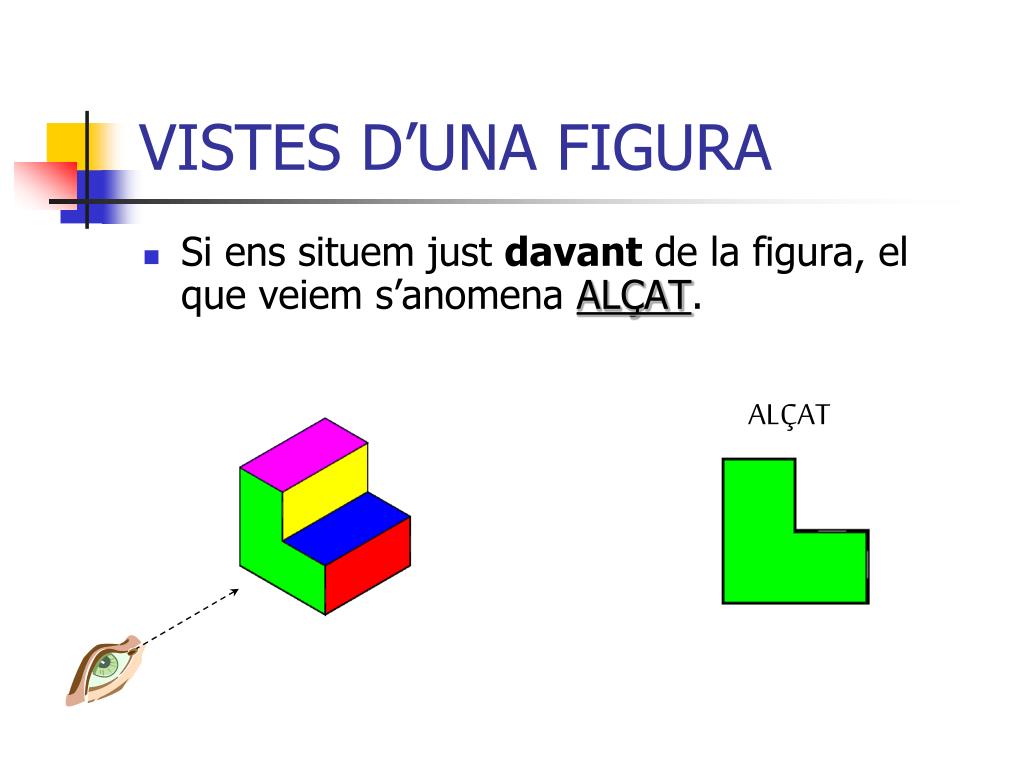

VISTES D’UNA FIGURA • Si ens situem just davant de la figura, el que veiem s’anomena ALÇAT. ALÇAT

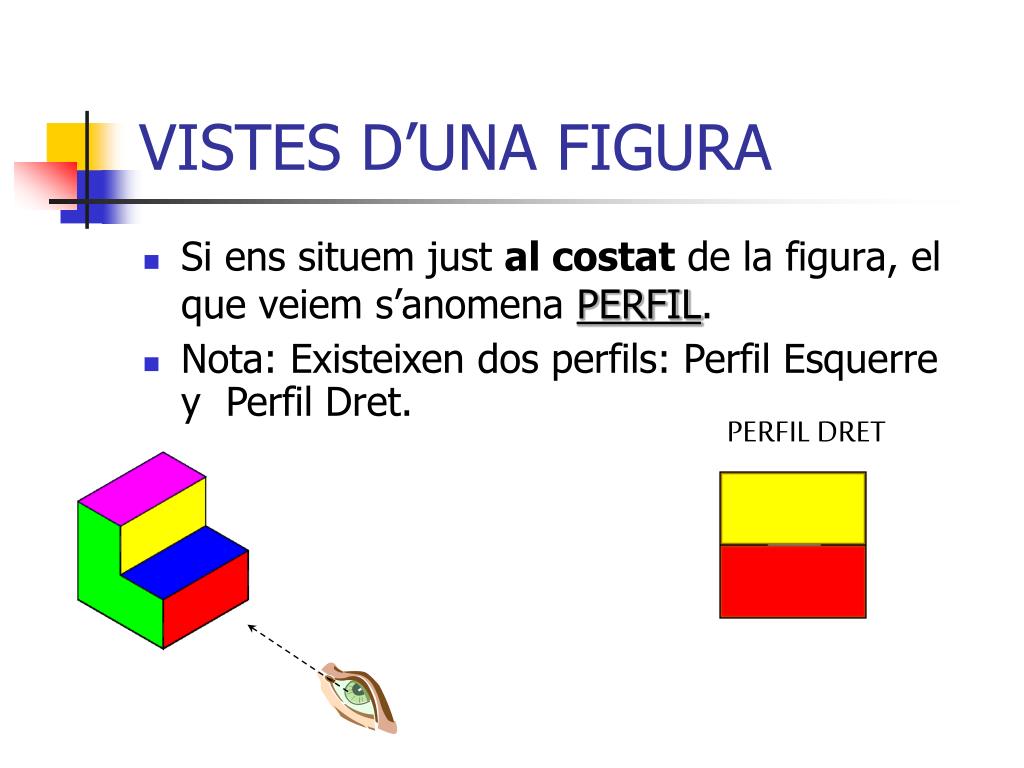

VISTES D’UNA FIGURA • Si ens situem just al costat de la figura, el que veiem s’anomena PERFIL. • Nota: Existeixen dos perfils: Perfil Esquerre y Perfil Dret. PERFIL DRET

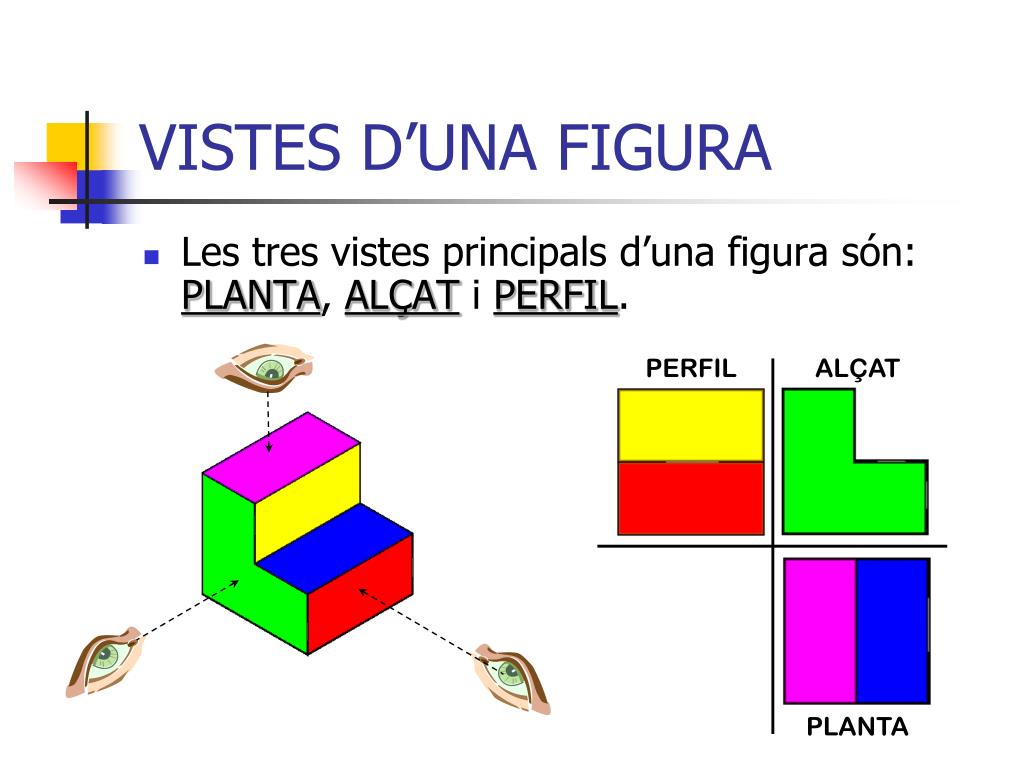

VISTES D’UNA FIGURA • Les tres vistes principals d’una figura són: PLANTA, ALÇAT i PERFIL. PERFIL ALÇAT PLANTA
PASSOS A SEGUIR • 1º - Pintem cada cara de la figura d’un color diferent. • 2º - Dibuixem els eixos. • 3º - Dibuixem la Planta. PERFIL ALZADO • 4º - Prolonguem les línies verticals de la Planta amb línies primes cap amunt. • 5º - Dibuixem l’Alçat. • 6º - Prolonguem les línies horitzontals de l'Alçat amb línies primes cap al Perfil. • 7º - Prolonguem les línies horitzontals de la Planta amb línies primes fins a l'eix. • 8º - Punxem amb el compàs el centre dels eixos i continuem prolongant en corba. • 9º - Continuem prolongant cap amunt. • 10º - Dibuixem el Perfil. • 11º Repassem amb retolador les arestes de totes les vistes. PLANTA
