slide1

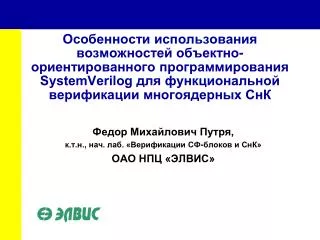

Особенности использования возможностей объектно-ориентированного программирования SystemVerilog для функциональной верификации многоядерных СнК

Федор Михайлович Путря,

к.т.н., нач. лаб. «Верификации СФ-блоков и СнК»

ОАО НПЦ «ЭЛВИС»

slide2
Содержание
  • Особенности верификации СнК
  • Платформенный подход в верификации
  • Возможности SystemVerilog и UVM для реализации платформенного подхода и создания тестов и тестовых окружений
  • Проблема эталонной модели для верификации RTL модели
  • Верификация проекта с использованием моделей высокого уровня абстракции
  • Создание универсальной SystemVerilog обертки для интеграции С++ модели в тестовое окружение
  • Заключение
slide4
Особенности верификации СнК
  • Наличие нескольких групп проблемно ориентированных вычислительных ядер
  • Большая номенклатура периферийных интерфейсов различной пропускной способности и назначения
  • Собирается из покупных и повторно используемых блоков собственной разработки (скорость сборки СнК высокая)
  • Сложная, как правило многоуровневая организация коммутационной логики, особенности которой определяются целевой задачей СнК
  • Сложный характер трафика, обусловленный одновременной работой множества устройств различного типа
  • Колоссальная комбинационная сложность системы
  • Высокая вероятность ошибок в спецификации и архитектурных просчетов
slide5
Особенности верификации СнК
  • Наличие ошибок, которые обнаруживаются только при одновременном сочетании множества условий, которые бывает весьма сложно создать при верификации, не говоря уже о выявлении полного набора таких критических сочетаний.
  • Необходимо не только доказательство соответствия заявленной спецификации, но и доказательство, того что в текущей реализации проект позволяет успешно выполнять на нём целевые задачи во всех допустимых условиях применения системы (тесты на основе прикладных задач – обязательны).
  • Время моделирования и формальной верификации RTL модели всей системы становится недопустимо большим. Моделирование – критический процесс!
  • Необходим огромный набор тестов: время разработки полного набора тестов «обычными» методами на порядки превосходит время моделирования. Создание и отладка верификационного кода –еще более критический процесс чем моделирование!
slide6
Особенности верификации СнК

Увеличение скорости моделирования и отладки:

  • Акцент на верификации блоков в собственном тестовом окружении (на системном уровне выполняются только тесты интеграции и тесты на взаимодействие боков)
  • Верификация проекта с использованием моделей высокого уровня абстракции

Сокращение времени разработки верификационного кода и повышение его эффективности:

  • Преимущественное использование случайных тестов и генераторов тестов
  • Разработка тестов на более высоком уровне абстракции и «многоуровневая» рандомизация
  • Использование принципов ООП при создании тестов и генераторов тестов
  • Платформенный подход
slide7
Платформенный подход в верификации

«Горизонтальное» повторное использование

slide8
Платформенный подход в верификации

«Вертикальное» повторное использование

systemverilog

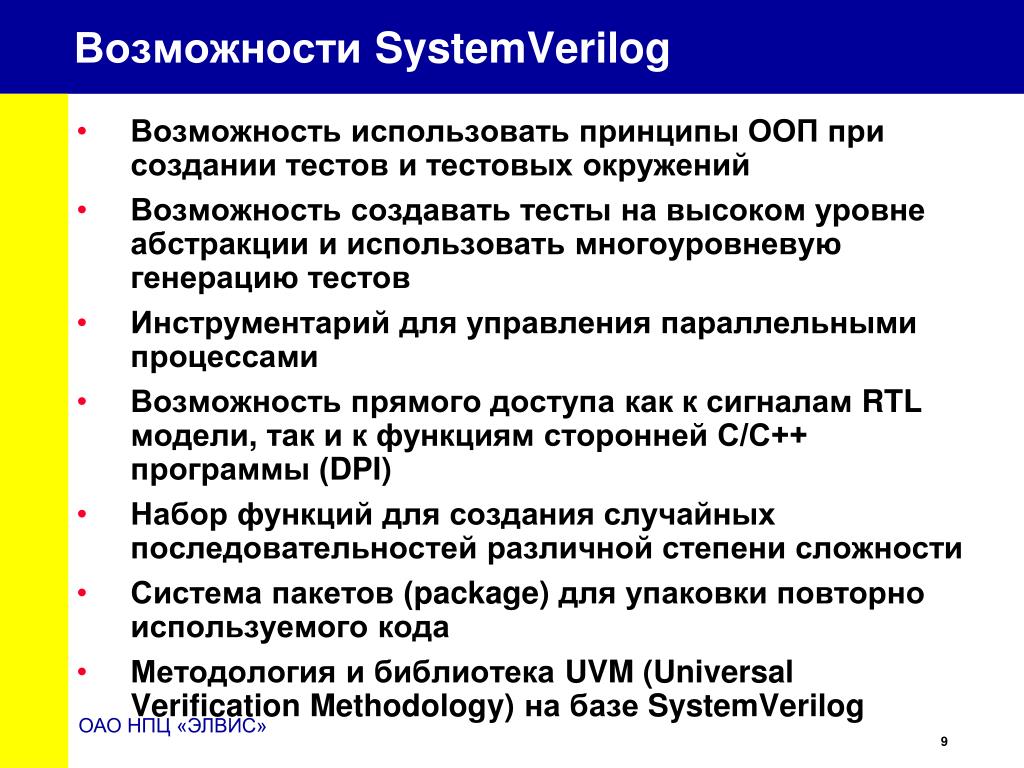

Возможности SystemVerilog
  • Возможность использовать принципы ООП при создании тестов и тестовых окружений
  • Возможность создавать тесты на высоком уровне абстракции и использовать многоуровневую генерацию тестов
  • Инструментарий для управления параллельными процессами
  • Возможность прямого доступа как к сигналам RTL модели, так и к функциямсторонней С/С++ программы (DPI)
  • Набор функций для создания случайных последовательностей различной степени сложности
  • Система пакетов (package)для упаковки повторно используемого кода
  • Методология и библиотека UVM (Universal Verification Methodology) на базе SystemVerilog
slide11
UVM
  • Готовые базовые классы для всех основных компонентов тестового окружения (единообразие компонентов во всех тестовых окружениях)
  • Идеология верификационных агентов: инкапсуляция кода, направленного на верификацию конкретных интерфейсов или блоков в рамках одного повторно используемого верификационного компонента
  • Создание тестов на уровне транзакций
  • Поддержка идеологии TLM
  • Средства для упрощения работы с регистрами памятью верифицируемых устройств
  • UVM – первая методология поддержанная одновременно Synopsys, Mentor и Cadence. На рынке верификационных компонент (VIP)ужедоминируют компоненты на базе UVM.
slide12
Верификационный агент
  • Унифицированные порты для взаимодействия с элементами тестового окружения
  • Унифицированные механизмы конфигурации агентов
  • В нашей реализации Slave агента используется TLM порт для связи с внешними компонентами
slide13
Тестовое окружение

?

*Возможен параллельный запуск нескольких последовательностей для имитации воздействий со стороны многоядерной системы

slide14
Модели высокого уровня абстракции

А) Алгоритмическая модель и/или модель всей системы на языках высокого уровня (С/С++)

Б) Виртуальный прототип / TLM модель

В) Смешанные модели TLM+RTL

slide15
Требования к SV обертке для С++ модели
  • Для повторного использования кода обертки необходимо наличие унифицированного интерфейса как для взаимодействия с UVM окружением, так и С++ моделью
  • Для интеграции С++ модели в UVM тестовое окружение нужна SV обертка, имеющая общепринятые в методологии UVM интерфейсы
  • SV обертка должна поддерживать взаимодействие с С++ моделью как по ведомому, так и по ведущему интерфейсу
  • C++ модель блока должна обладать интерфейсом, совместимым с идеологией TLM
  • SV обертка должна поддерживать возможность интеграции С++ модели в RTL модель системы в качестве полноценного блока
  • Должна иметься возможность динамического создания нескольких копий модели в рамках сложного тестового окружения
slide16
Обеспечение возможности создания нескольких копий оберток
slide17
Обертка для C++ модели

Примеры DPI функций для взаимодействия обертки и С++ модели:Ведомый интерфейс:

int model_name_put_s_tran_req (void * CPP_ptr, int device_id, int tran_id, long params[PARAM_LEN]); // SV->C++ (import)

int model_name_put_s_tran_rsp (int WRAP_ptr, int device_id, int tran_id); // C++->SV (export)

Ведущий интерфейс:

int model_name_put_m_tran_req (int WRAP_ptr, int device_id, int tran_id, long params[PARAM_LEN]); // C++->SV (export)

int model_name_put_m_tran_rsp (void * CPP_ptr, int device_id, int tran_id); // SV>C++

slide18
Повторное использование тестовых окружений на уровне системы
slide19
Недостатки методологии UVM
  • Большое количество UVM компонент в составе тестового окружения замедляет процесс моделирования
  • Необходим высокий уровень знаний инженеров
slide20
Заключение
  • Несмотря на высокие трудозатраты на «вход» на первых проектах, методология UVM даёт ощутимый выигрыш для очередных проектовпосле накопления опыта и библиотеки компонентов
  • Тем не менее для реализации платформенного подхода в верификации и минимизации трудозатрат на интеграцию компонент, созданных разными инженерами необходим набор дополнительных правил создания верификационных компонент (дополняющих UVM)
  • Предложен метод, позволяющий повторно использовать код программной модели блоков в тестовых окружениях и стандартизовать способ интеграции таких моделей в тестовое окружение
  • За счет создания единообразной библиотеки компонент и шаблонного тестового окружения, разработка первого варианта окружения блока может быть выполнена за 1-2 дня. Дополнительно код такого окружения повторно используется при верификации всей модели или аналогичных проектов
