第三章:集装箱及其箱务管理

第三章:集装箱及其箱务管理. 第一节 集装箱的概念及其标准化 一、集装箱的概念: 国际标准化组织（ ISO） 对集装箱下的定义为 “ 集装箱是一种运输设备，应满足以下要求:. 具有耐久性，其 坚固强度 足以反复使用. 便于商品运送而专门设计的，在一种或多种运 输方式中运输时 无需中途换装. 设有 便于装卸和搬运 的装置，特别是便于从一 种运输方式转移到另一种运输方式 设计时应注意到 便于货物装满或卸空 内容积 为1平方米或1平方米以上. 二. 集装箱外尺寸: 包括集装箱永久性附件在内的 集装箱外部最大的长、宽、高尺寸

tiana
Download Presentation

第三章:集装箱及其箱务管理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

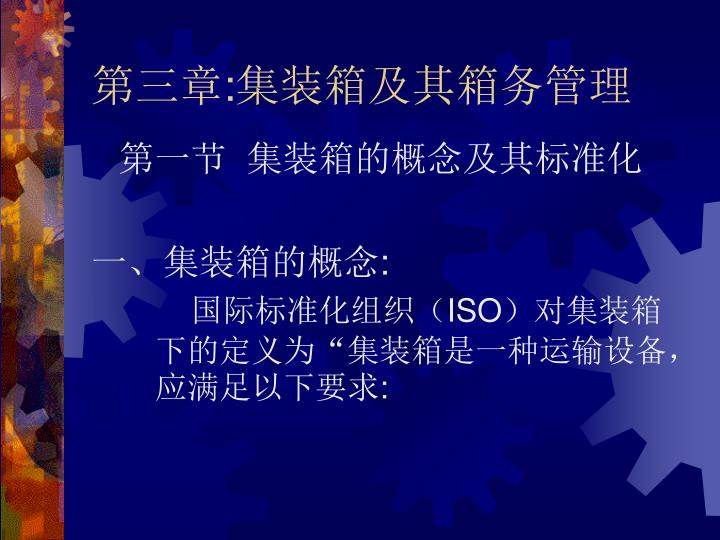

  1. 第三章:集装箱及其箱务管理 第一节 集装箱的概念及其标准化 一、集装箱的概念: 国际标准化组织（ISO）对集装箱下的定义为“集装箱是一种运输设备，应满足以下要求:

  2. 具有耐久性，其坚固强度足以反复使用. • 便于商品运送而专门设计的，在一种或多种运 输方式中运输时无需中途换装.

  3. 设有便于装卸和搬运的装置，特别是便于从一 种运输方式转移到另一种运输方式 • 设计时应注意到便于货物装满或卸空 • 内容积为1平方米或1平方米以上

  4. 二. 集装箱外尺寸: • 包括集装箱永久性附件在内的 集装箱外部最大的长、宽、高尺寸 • 它是确定集装箱能否在船舶、底盘车、 货车、铁路车辆之间 进行换装的主要参数

  5. 三. 集装箱内尺寸: • 集装箱内部的最大长、宽、高尺寸 • 集装箱内容积和箱内货物的最大尺寸

  6. 四.集装箱内容积: • 按集装箱内尺寸计算的装货容积 • 20’干货柜内容积: 33.1CBM • 40’干货柜内容积: 67.7CBM • 同一规格的集装箱，由于结构和制造 材料的不同 ，其内容积略有差异

  7. 五. 集装箱计算单位: TEU 又称20英尺换算单位，是计算集装箱箱数的换算单位 20=1TEU 40=2TEU 40HC=2TEU

  8. 六.集装箱标准化: 为什么?? 没有标准化就没有集装箱运输的今天! 是为了使集装箱运输的各过程达到最 大的通用性,互换性,经济性,.

  9. 1)国际标准集装箱: 是指根据国际标准化组织（ISO）成立了集装箱专门委员会------第104技术委员会,制订的国际标准来建造和使用的国际通用的标准集装箱。

  10. 2)国家标准集装箱 3) 地区标准集装箱 4) 公司标准集装箱如: 美国总统轮船(APL)公司的45ft集装箱. 配货体积为86CBM

  11. 第二节:国际标准集装箱

  12. 一 .国际标准化集装箱的尺寸 1、共分A.B.C.D四个系列 1) A系列: 长:40ft 宽:8ft 内容积>65.7立方米 总重:30480kg 40ft=12.2M 8ft =2.44M

  13. 高度有4个类型： 1 AAA：４０′ × ８ ＇× ９＇6″ 1AA： ４０ ＇× ８ ＇× ８′６″ 1A： ４0＇ × ８ ＇ × ８ ＇ 1AX： ４０′ × ８′ × （ ＜８′) 常用: IAAA型 40’HC :12.2MX2.44X2.9m IAA型 40’ :12.2MX2.44X2.59m

  14. 2) C系列: 长:20ft 宽:8ft 内容积>32.1立方米 总重:24000kg

  15. 高度有3个类型: 1CC：２０′ × ８ ′ × ８＇６〞 1C： ２０ ′ × ８ ′ × ８ ′ 1CX： ２０ ′ × ８ ′ × （＜８ ′ ） 常用: ICC型(20’) :6.05MX2.44X2.59m

  16. 3) B系列全部都是30ft长,8ft宽。 4) D系列全部为10ft长,8ft宽。 B .D目前海运中不使用此系列集装箱

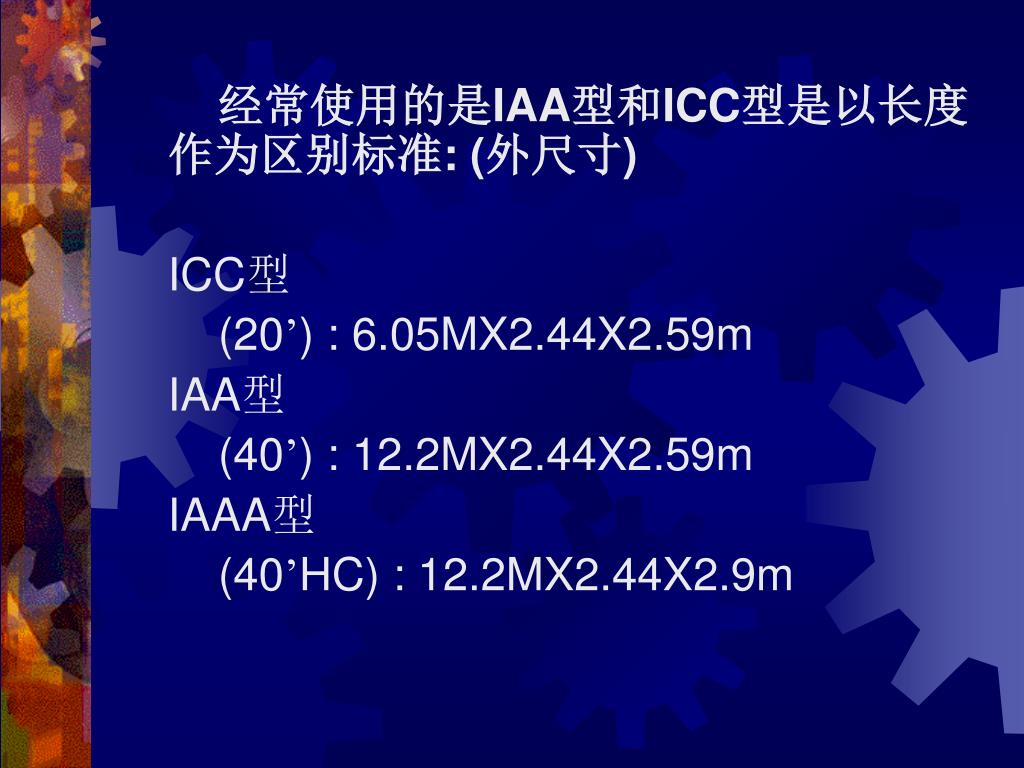

  17. 经常使用的是IAA型和ICC型是以长度作为区别标准: (外尺寸) ICC型 (20’) : 6.05MX2.44X2.59m IAA型 (40’) : 12.2MX2.44X2.59m IAAA型 (40’HC) : 12.2MX2.44X2.9m

  18. 六　集装箱上的标志

  19. 必备标记： １）识别标记： 箱号Container Number (Cont.NO.) A P R U 5 0 7 2 3 1 3 箱号由箱主代号，顺序号，核对数三部分组成。如

  20. a 箱主代号：集装箱所有人代号，由四个字母组成，前三个字母自定，第四个字母为＂Ｕ＂，表示海运集装箱 b 顺序号：由６位数字组成，紧跟在箱主代号之后，由箱主自定. c 核对数：箱号的最后一位数，通过计算得出，作用是防止箱号在记录时发生差错 ＊集装箱箱号在集装箱上有.

  21. ２）作业标记：（全部在右门上标注） 额定重量和自重体积 　Ｍax. G.W: 允许总重:34000kgs/74960lbs Tare 自重:4730kgs/10430 lbs Ｍax. C.W 最大载重:29270kgs/64530lbs Cub. Capacity : 容积68.0.cu.m/2400cu.ft 1lbs=0.4536kgs

  22. 第四节:集装箱类型 分类标准: • 按规格尺寸 • 按集装箱的用途 • 按集装箱的制造材料

  23. .按规格尺寸分: 干货(DRY CONTAINER)： ICC型(20’) :6.05MX2.44X2.59m IAA型(40’) :12.2MX2.44X2.59m IAAA型(40’HC) :12.2MX2.44X2.9m

  24. 二、 按集装箱用途分: 1．干货集装箱（Dry Cargo Container）也称杂货集装箱 使用范围:一般件杂货 除液体货、冷藏货、特种货物 结构特点:是常为封闭式，一般在一端或侧面设有箱门。

  25. 2．冷藏集装箱（Reefer Container） • 适用: 保持一定温度的冷冻货或低温货而 设计的集装箱。 • 分为: 内藏式机械冷藏集装箱:带有冷冻机 外置式机械冷藏集装箱:没有冷冻机的

  26. 适用装载肉类、水果等货物。 • 冷藏集装箱造价较高，营运费用较高

  27. 3．开顶集装箱（Open Top Container） 也称敞顶集装箱， 硬顶:薄钢板 箱顶分: 软顶，帆布、塑料布 适于:较高的大型货物和需吊装的重货。

  28. 4. 服装集装箱: 在箱内侧梁上装有许多横杆,杆上垂下若干 皮条带扣,尼龙带扣或绳索

  29. 5．罐式集装箱（Tank Container）

  30. 装运液体货:酒类、油类及液状化工品 • 它由罐体和箱体框架两部分组成 • 装货时货物由罐顶部装货孔进入，卸货时，则由排货孔流出或从顶部装货孔吸出。

  31. 6．通风集装箱 特点:通风集装箱一般在侧壁或端壁上设有通风 孔 适于:装载不需要冷冻而需通风、防止汗湿的货物，如水果、蔬菜等 如将通风孔关闭，可作为杂货集装箱

  32. 7．台架集装箱 没有箱顶和侧壁，有的连端壁也去掉而只有底板 和四个角柱的集装箱。

  33. 主要特点是： • 箱底较厚:箱底的强度比普通集装箱大. • 台架式集装箱没有水密性，怕水湿的货 物不能装运. • 适合装载形状不一的货物.

  34. 8.平台式集装箱 仅有底板而无上部结构的一种集装箱。 适于:该集装箱装卸作业方便,装载长、大件。

  35. 9．汽车集装箱（Car Container） • 专为装运小型轿车而设计制造的集装箱 • 其结构特点是无侧壁，仅设有框架和箱底，可装载一层或两层小轿车

  36. 10．动物集装箱（Pen COntainer） • 一种专供装运牲畜的集装箱。 • 为了实现良好的通风，箱壁用金属丝网制造，侧壁下方设有清扫口和排水口，并设有喂食装置。

  37. 11．散货集装箱（Bulk Container） • 散货集装箱除了有箱门外，在箱顶部还 设有2~3个装货口 • 适用于装载粉状或粒状货物。

  38. 三、 按集装箱的制造材料分 • 钢制集装箱 • 铝合金制集装箱 • 不锈钢制集装箱 • 玻璃钢制集装箱

  39. 四、 按集装箱的所有权不同分 集装箱 货主箱 SHIPPER OWN CONTAINER SOC 船公司箱 CARRIER OWN CONTAINER COC 出租箱 LENDER OWN CONTAINER LOC

  40. 五、 按集装箱装货重量分 集装箱 重箱 空箱 箱内无货物 箱内有货物

  41. 第五节:集装箱箱务管理 • 管理什么? 集装箱的发放、交接、使用、保管、租用、 调运、中转.

  42. 为什么? 加快集装箱的周转,提高集装箱运输的 经济效益. 涉及港,航,路,站等诸多部门.

  43. 一 、 集装箱的发放和交接: 集装箱的存放地?? • 集装箱堆场 • 集装箱内陆货运站

  44. 8 6 7 4 3 3 2 2
