テンプレートマッチング. テンプレートマッチング手法を用いた解析. ・対象画像の中から ある特定 の形状を抽出 手順 ・対象画像からテンプレートとなる画像をトリ ミング ・対象画像からテンプレート画像の位置（座 標）をコンパイル ・画像上の移動距離から実際の移動距離を 算出. 対象画像・テンプレート画像. 対象画像. テンプレート画像. 計算方法. 解像度： 96dpi （ 1inch(2.54cm) あた り 96dot ） 画像上の移動距離＝ Δx (x 座標の移動距離 )× （ 96/2.54 ）. 大きさの比較.

tiana
Download Presentation

テンプレートマッチング

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

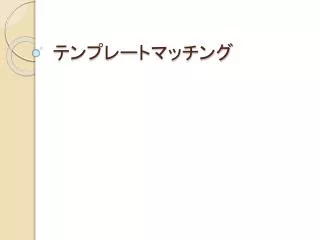

  1. テンプレートマッチング

  2. テンプレートマッチング手法を用いた解析 ・対象画像の中からある特定の形状を抽出 手順 ・対象画像からテンプレートとなる画像をトリ ミング ・対象画像からテンプレート画像の位置（座 標）をコンパイル ・画像上の移動距離から実際の移動距離を 算出

  3. 対象画像・テンプレート画像 対象画像 テンプレート画像

  4. 計算方法 解像度：96dpi（1inch(2.54cm)あたり96dot） 画像上の移動距離＝ Δx(x座標の移動距離)×（96/2.54）

  5. 大きさの比較 定規を4㎝のところでトリミング 759×315 pixel 画像の大きさ：759×(2.54/96)＝20.08 実際の移動距離ｘは… 画像上の移動距離：ｘ＝20.08：4

  6. 2㎝移動させたとき ２㎝移動 x＝1843，y＝978（pixel） x＝2224，y＝952（pixel） 10.319：x＝20.08：4 x＝2.055

  7. 3㎝移動させたとき 3㎝移動 x＝1843，y＝978（pixel） x＝2416，y＝961（pixel）
